BEDIENUNGSANLEITUNG 6344 CALOR

1. TECHNISCHE GEGEVENS

Artikelnummer	6341	6342	6343	6344	6345
Vermogen	750/1500 W	2000 W	1000 / 2000 W	2000 W	2000 W
Gewicht	2,8 kg	2,8 kg	2,8 kg	2,8 kg	2,8 kg
Afmetingen (H. x B. x D.)	386 x 290 x 100 mm		386 x 290 x 100 mm	386 x 290 x 100 mm	386 x 290 x 100 mm
Aan/uit-schakelaar	Ja	Ja	Ja	Ja	Ja
Thermostat met vorstvrijstand	Ja	Ja	Ja	Ja	Ja
Verschillende warmtestanden	Ja	Nee	Ja	Nee	Nee
24-uurs tijsdschakelaar	Nee	Nee	Nee	Nee	Ja
2-uurs timer	Nee	Nee	Nee	Ja	Nee

2. AANSLUITSPANNING

5. GEBRUIK IN DE BADKAMER

• Stand 9: maximale warmte.
• Stand 1 : minimale warmte.

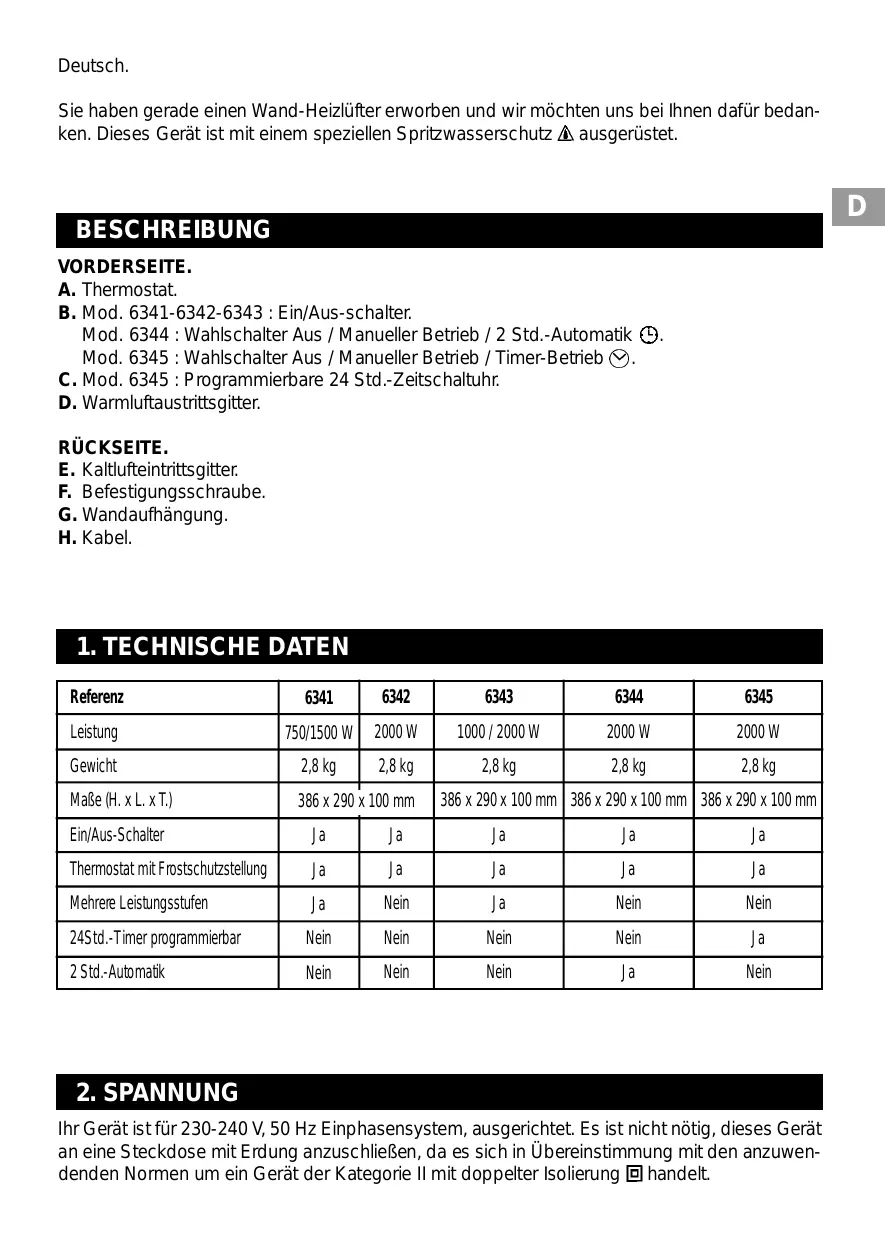

Sie haben gedie einen Wand-Heizlufter erworben und wir mochten uns bei Ihnen dazu bedanken. Dieses Gerät ist mit einem speziellen Spritzwasserschutz ausgerüstet.

BESCHREIBUNG

VORDERSEITE.

A. Thermostat.
B.Mod.6341-6342-6343:Ein/Aus-schalter.

Mod. 6344 : Wahlschalter Aus / Manueller Betrieb / 2 Std.-Automatik

Mod. 6345 : Wahlschalter Aus / Manueller Betrieb / Timer-Betrieb

C. Mod. 6345: Programmierbare 24 Std.-Zeitschaltuhr.
D. Warmluftaustrittsgitter.

RÜCKSEITE.

E. Kaltlufteintrittsgitter.
F. Befestigungsschraube.
G. Wandaufhängung.
H. Kabel.

1. TECHNISCHE DATEN

Referenz	6341	6342	6343	6344	6345
Leistung	750/1500 W	2000 W	1000 / 2000 W	2000 W	2000 W
Gewicht	2,8 kg	2,8 kg	2,8 kg	2,8 kg	2,8 kg
Maße (H. x L. x T.)	386 x 290 x 100 mm		386 x 290 x 100 mm	386 x 290 x 100 mm	386 x 290 x 100 mm
Ein/Aus-Schalter	Ja	Ja	Ja	Ja	Ja
Thermostat mit Frostschutzstellung	Ja	Ja	Ja	Ja	Ja
Mehrere Leistungsstufen	Ja	Nein	Ja	Nein	Nein
24Std.-Timer programmierbar	Nein	Nein	Nein	Nein	Ja
2 Std.-Automaticik	Nein	Nein	Nein	Ja	Nein

2. SPANNUNG

Ihr Gerät ist für 230-240 V, 50 Hz Einphasensystem, ausgerichtet. Es ist nicht nötig, diesen Gerät an eine Steckdose mit Erdung anzuschreiben, da es sich in Übereinstimmung mit den anzuwendenden Normen um ein Gerät der Kategorie II mit doppelter Isolierung handelt.

3. WARNING

Dieses Gerät ist ausschließlich als Wandgerät zu benutzen (siehe Kapitel «10. Installation»).
■ Befestigen Sie das Gerät nicht direkt unter einer Wandsteckdose.
Das Gerat ist so anzubRINGen, daß die Ein/Aus-Schalter oder andere Schaltvorrichtungen von einer Person, welche Dusche oder Badewanne benutzt, nicht berührt werden können.
- Dieses Gerat ist ausschließlich für den Hausgebrauch bestimmt. Es darf nicht für industrielle Zwecke verwendet werden.
Achten Sie daraufauf, daß keine Gegenstände in die Gitter gelangen.
■ Überwachen Sie Ihr Gerät bei der ersten Benutzung.
■ Es ist vollkommen normal, daß es bei der ersten Inbetriebnahme oder nach einer Reinigung des Gerats kurzfristig zu einer gingefugigen Geruchsbildung kommt kann (Staubablagerung).
Das Gerat entspricht den Richtlinien 73/23/EWG und 89/336/EWG.

4. SICHERHEIT

Wichtig :

Die auf Ihr gemer gerät angebrachte Beschrifung «Nicht BEDECKEN» weist darauf hin, daß die Luftintritts- und -austrittsgitter während des Betriebs nicht abgedeckt sein)dürfen bzw. die frei Luftzirkulation nicht behindert werden darf. Ist dies noch der Fall, wird automatisch der Überhitzungsschutz wirksam.

Der Überhitzungsschutz.

Bei anormalem Temperaturanstieg stellt sich das Gerät durch den eingebauten Überhitzungsschutz automatisch aus.

Stellen Sie in thisem Fall den Schalter B auf Position 0 und beseitigen Sie die Ursache für den Temperaturanstieg. Sobald die Gerätetemperatur wieder normal ist (nach ungebärn 15 Min.), konnen Sie das Gerät erneut einschalten, indem Sie den Schalter B auf Position ● stellen.

Falls das Gerät nach dem Einsatzen wieder nicht normal Funktioniert, sollen den Sie mit einem zugelassenen Reparaturdienst Kontakt aufnehmen.

Um die Stromzufuhr zu Ihr Gemät zu unterbrechen: müssen Sie den Ein/Aus-Schalter B auf 0 stellen.

5. VERWENDUNG IM BADEZIMMER

In Übereinstimmung mit den geltenden Vorschriften.

6. INBETRIEBNAHME

a) Modell 6342 (Abb. 4).

Stellen Sie den Schalter B auf Position

• Das Gerät arbeitet in dieser Stellung mit einer Höchstleistung von 2000 W, je nachdem, auf welcher Position der Thermostatschalter A steht.
• Ihr Gerät lauft so lange, bis Sie den Schalter B auf 0 bzw. auf die Aus-Position stellen.

b) Modelle 6341 (750/1500 W) und 6343 (1000/2000 W) (Abb. 5).

Sie konnen je nach gewünschter Schnelligkeit, mit der der Raum erwartt werden soll, die entsprechende Leistung einstehen.

Für 750 W (Mod. 6341) oder 1000 W (Mod. 6343) ist Schalter B auf Position ● zu stellen.

Für 1500 W (Mod. 6341) oder 2000 W (Mod. 6343), die schnelle Erwärung des Raumes, ist Schalter B auf Position ● ● zu stellen.

• In beiden Fällen wird die Raumtemperatur entsprechend der Position des Thermostatschalters A reguliert.
• Ihr Gerät lauft so lange, bis Sie den Schalter B auf Position 0 bzw. auf die Aus-Position stellen.

c) Modell 6344 (Abb. 6).

Stellen Sie den Schalter B auf Position

• Das Gerät arbeitet in dieser Stellung mit einer Höchstleistung von 2000 W, je nachdem, auf welcher Position der Thermostatschalter steht A.
• Ihr Gerät lauft so lange, bis Sie den Schalter B auf 0 bzw. auf die Aus-Position stellen.
• Wenn Sie den Schalter B auf Position Ⓒ stellen, wird das Gerät 2 Stunden in Betrieb sein. Die Temperatur wird entsprechend der Thermostatinstellung reguliert.
• Nach 2 Stunden wird sich das Gerät ausschalten. Mocht den Sie das Gerät wieder einschalten, müssen Sie den Schalter erst auf Position ● und anschließend auf Position Ⓞ stellen, um einen neuen 2 Std.Zyklus zu starten.

d) Modell 6345 (Abb. 7).

Ihr Gerät kann manuell oder per programmierbarem 24 Std.-Timer betrieben werden. In beiden Fälle arbeitet das Gerät mit einer Leistung von 2000 W, je nachdem, auf welcher Position der Thermostatshalter A steht.

Manuelle Inbetriebnahme.

Stellen Sie den Schalter B auf Position

Ihr Gerät wird so lange laufen, bis Sie den Schalter B auf Position 0 stellen.

Inbetriebnahme durch programmierbaren 24 Std.-Timer.

Drehen Sie den Schalter B auf die Position «Timer-Betrieb» (fig. 7).

Mit der 24 Std.-Zeitschaltuhr konnen Sie die Dauer des Betriebs und die Stillstandszeit in Zeitabständen von mindestens 30 Min. über einen Zeitraum von 24 Stunden hinweg einstellen.
- Stellen Sie als erstes die richtige Uhrzeit ein, indem Sie die Scheibe der Zeitschaltuhr so welt nach rechts drehen, bis die der Uhrzeit entsprechende Ziffer auf die Gehäusemarkierung zeigt (Abb. 9).
- Drücken Sie anschließend die Stiffe, die der gewünschten Betriebszeit des Gerätes entsprechen, nach außen.

Beispiel: wenn Sie das Gerät so programmieren möchten, daß Ihr Bad von 6.00 Uhr bis 8.00 Uhr morgens geheizt wird, müssen Sie die 4 Stifte zwischen der Stricheinteilung 6 und 8 nach außen drucken (Abb. 9).

Mit dieser Programmierung wird sich Ihr Gerät jeder Tag von 6.00 Uhr bis 8.00 Uhr morgens einschalten. Die Temperaturregelung erfolgt gemäß der gewählten Thermostatposition.

Anmerkung : Sie können ein Gerät, das nach vorprogrammierter Einstellung lauft, manuell ausschalten, indem Sie den Schalter B auf 0 stellen. Sie können das Gerät auch außerhalb der vorprogrammierten Zeiten in Betriebnehmen, indem Sie den Schalter B auf die manuelle Einschaltposition ● stellen. Ihr Tagesprogrammierung wird dadurch nicht verändert.

7. THERMOSTATREGELUNG

Ihr Gerät ist mit einem Raumthermostat A ausgerüstet, der davon sört, daß die für den zu heizenden Raum gewählte Temperatur immer konstant bleibt. Steht der Thermostat auf maximaler Position, bleibt das Gerät unter normalen Benutzungsbedingungen ständig in Betrieb. Die Zwischenstellungen entsprechen den verschiedenen Temperatureinstellungen und bewirken das automatische Ein- und Ausschalten des Geräts.

• Position 9: warmer.
• Position 1 : wereniger warm.

Sobald die gewünschte Raumtemperatur erreicht wurde, schaltet sich das Gerät aus und stellt sich erst dann wieder automatisch ein, wenn zur Beibehaltung der gewünschten Temperatur wieder geheizt werden muß.

8. FROSTSCHUTZSTELLUNG

Mit dieser Stellung konnen Sie die Temperatur in einem normal isolierten Raum mit einer Quadratmeterzahl unter 30m^3 bei einer AuBentemperatur von mehr als - 10^ automatisch über 5^ halten.

• Stellen Sie den Thermostatshalter A auf Position .
• Stellen Sie den Schalter B auf Position ● : Ein.

9. BEFESTIGUNG AN DER WAND

Vergewissern Sie sich, daß das Gerät richtig ausgerichtet ist und sich die Schalter rechts oben befinden.

Anbringen und Anschlieben des Geräts.

Das Gerät muß senkrecht angebracht werden, so wie es auf Abb. Nr 2 gezeigt wird.
■ Sie müssen Ihr Gerät, unter Berücksichtigung der geltenden Vorschriften, unveränderlich an einer bestimmten Stelle in senkrechter Position befestigen (der Schaltkasten befindet sich rechts am Gerät).
■ Schrauben Sie vor der Installation die Wandaufhängung an der Rückseite des Gerätes ab.
■ Verwenden Sie für die Befestigung der Wandaufhängung (G) an der Wand die geeigneten Schrauben und Dübel.
■ Befestigen Sie die Wandaufhängung (G) an der gewünschten Stelle. Beachten Sie daraufie vorgeschreibenben Mindestabstände zum Boden, zu den Wänden, zur Decke und zu sonstigen Gegenständen. (Abb. 2).

Gemäß den Normen dürfen Sie an diese Kabel keinen Stecker anpassen, der für den Anschluß an eine Steckdose gedacht ist.

Beim Anschlieben des Gerätes wird das Kabel auf die für den Anschluß benötigte Länge gekürzt. Bei der Elektroinstallation ihrer Wohnung soll eine zweipolige Unterbrechung vorgesehen sein. Diese Schalter muß eine 3 mm große Kontaktöffnung aufweisen.

■ Bringen Sie das Gerät so an, wie es auf der Abbildung 3 gezeigt wird.
■ Lokalisieren Sie die beiden Längsoffnungen zum Einhängen des Geräts, die sich auf der Rückseite befinden :
- Halten Sie das Gerät an die Wand, wobei sich die obere Öffnung über der Wandaufhängung befinden muß,

• Schieben Sie das Gerät langsam nach unter, bis sich die obere und dieunte Halterung in die jeweilige Öffnung eingehakt hat,
• Sichern Sie die Halterungen mit Hilfe der im Installationssatz mitgelieferten Schraube F (Abb. 3).
  Ziehen Sie erforderlichenfalls einen Fachmann zu Rate.

10. WARTUNG

Das Gerät benötigt keine spezielle Wartung.

Entfernen Sie den Staub mit einem weichen Lappen.
Zum Entfernen von Flecken den Lappen befeuchten.
■ Saugen Sie mindestens einmal pro Jahr die Gitter mit dem Staubsauger ab.

Bei diesen Reinigungsrarbeiten muß das Gerät immer ausgeschelt sein.

Wichtig: Verwenden Sie niemals Scheuermittel, da diese den Belag zerkratzen konnten.

■ Eine vollständige Reinigung kann nur vom zugelassenen Reparaturdienst vorgenommen werden.
■ Dieser Eingriff fällt nicht unter die Garantie.

Auswechseln des Kabels.

Falls das Kabel beschädigt ist, muß es von einer zugelassenen Servicestelle ausgewechselt werden, da für Zerlagen des Geräts Spezialwerkzeug besteht wird.

1. FALLS PROBLEME AUFTAUCHEN

Problem	Ursachen	Lösungen
Ihr Gerätheits nicht.	Es ist nicht angeschlossen.	Schließen Sie es an.
	Der Ein/Aus-Schalter stehen auf 0.	Stellen Sieihn auf Position ●.
	Der Thermostat stehen im Verhältnis zur Raumtemperatur auf einer zu niedrigen Position.	Stellen Sie den Thermostathigher.
	Bei anormale Temperatur anstieg schaltet sich das Gerät durch den eingebauten Überhitzungsschutz automatisch ab.Z.B.: Übermäßige Verstaubung des Gitters für den Luftteinlaß. (E).	Stellen Sie den Schalter auf Position 0, beseitigen Sie die Ursache der Überhitzung. Sobald das Gerät wieder seine normale Temperatur erreicht hat, können Sie es wieder einschalten, indem Sie den Schalter auf ● stellen.

Für sonstige Problemeitte mit einer autorisierten Servicestelle Kontakt aufnehmen (siehe beigefugte Seite).

Wichtig : diesen Gerät kann nur mit Spezialwerkzeug repariert werden.
