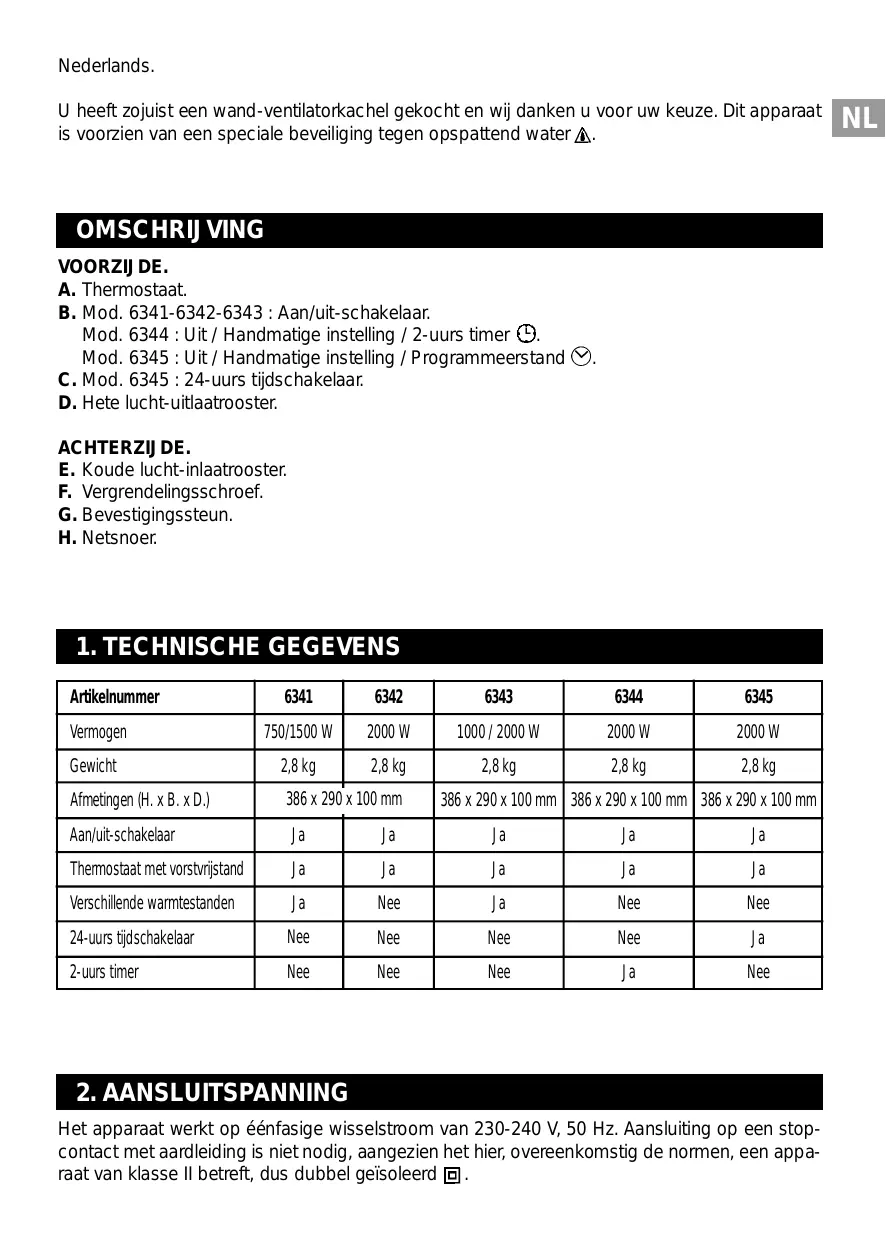

GEBRUIKSAANWIJZING 6344 CALOR

U heeft zojuist een wand-ventilatorkachel gekocht en wij danken u voor uw keuze. Dit apparaat is voorzien van een speciale beveiliging gegen opspattend water

NL

OMSCHRIJVING

VOORZIJDE.

A. Thermostat.
B.Mod.6341-6342-6343:Aan/uit-schakelaar.

Mod. 6344: Uit / Handmatige instelling / 2-uurs timer

Mod. 6345 : Uit / Handmatige instelling / Programmeerstand

C. Mod. 6345:24-uurs tijdschakelaar.
D. Hete lucht-uitlaatrooster.

ACHTERZIJDE.

E. Koude lucht-inlaatrooster.
F. Vergrendelingsschroef.
G. Bevestigingssteun.
H. Netsnoer.

Het apparaat werkst op eénfasige wisselstroom van 230-240 V, 50 Hz. Aansluiting op een stopcontact met aardleiding is Niet nodig, aangezien het hier, overeenkomstig de normen, een apparaat van klassie II betreft, dus dubbel geisoleerd l

3. BELANGRIJK

Dit apparaat is uitsluitend bestemd om aan de wand bevestigd te worden (zie hoofdstuk 10).
Plaats het apparaat nooit vlak onder een stopcontact.
Het moet zodenig worden geinstalleerd dat de schakelaars of overige bedieningsknuppen Niet bereikbaar zijn voor de persoon die zich in het bad of onder de douche bevindt.
- Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik en mag dus nicht worden gebruikt voor industriuele doeleinden.
Steek nooit iets in de roosters.
Houd het apparaat in de gaten wonneer u het voor de eerste keer in gebruik neemt.
■ Bij de eerste inwerkingstelling van het apparaat, of na reiniging hiervan (stofafzetting), kan er de eerste minuten een lichte geur worden verspreid.
Het apparataat is uitgevoerd volgens de richtlijnen 73/23/EEG en 89/336/EEG.

4. VEILIGHEID

BELANGRIJK: De inscriptie «NIET BEDEKKEN» op het apparaat wijst erop dat de lucht-inlaat- en luchtuitlaatroosters nooitijdens het gebruik mogen worden afgesloten en dat geen enkel obstakel de luchtcirculatie mag verhinderen. Is dit wel het geval, dan worden het apparaat automatisch op de «VEILIGHEIDSSTAND» geschakeld.

«VEILIGHEIDSSTAND».

Bij oververhitting worden het apparaat automatisch door een beveiligingsschakelaar buiten werkig gesteld.

Zet in dit geval de knop B op 0 en hef de oorzaak van de oververhitting op. Zodra de temperatuur weeer normal is (na ongeveer 15 min.), kunt u het apparaat weein werkden doo. knop B op af te stellen.

Doet de storing zich daarna opniew voor, dan raden we u aan contact op te nemen met de Consumentenservice van TEFAL Nederland BV (tel. [phone]) of TEFAL Belgium NV (tel. [phone]), of een andere, erkende reparateur.

Uitschakelen van de stroomtoevoer : Zet de aan/uit-schakelaar B op 0.

Alleen voor Nederland : De elektrische installmentie van het vertrek, de installmentie van het apparaat

en het gebruik ervan dieren te voldoen aan de normen, die in Nederland van kracht zijn (NEN 1010). In Nederland gelden in de badkamer de volgende bepalingen. In de tekeningen zijn de meest voorkomende situatives geschetst. In de waarop aangegeven zone 3 mag de kachel geinstalleerd worden. Bovendien mag in zone 3 een wandcontactdoos (= stopcontact) worden aangebracht, mits deze deel uitmakt van een eindgroep die is beveiligd door een aardlekschakelaar van 30 milli-Ampere. Mocht de badkamerECHTER

niet voorzien zijn van een aardlekschakelaar, dan dient het apparaat aangesloten te worden op een dubbelpolige waterdichte schakelaar.

Voor de overige landen : installmente volgens de geldende voorschriften.

6. INWERKINGSTELLING

a) Model 6342 (fig. 4).

Zet de knop B op

• Het apparaat kan nu maximaal 2000 W leveren, overeenkomstig de stand van de thermostaatknop A.
• Het apparaat zal net zolang in werkung blijven tot u de knop B weeper op 0 (Uit) zet.

b) Modellen 6341 (750/1500 W) en 6343 (1000/2000 W) (fig. 5).

Naar gelang de slelheid waarmee u het vertrek op de gewenste temperatuur wilt brengen, kunt u het hiervoor geschikte vermogen kiezen.

Voor 750 W (Mod. 6341) of 1000 W (Mod. 6343) stelt u knop B af op ●.

Voor 1500 W (Mod. 6341) of 2000 W (Mod. 6343), ofwel een snelle verwarming van het vertrek, stelt u knop B af op .

• In beiden gevallen zal de temperatuur in het vertrek geregeld worden volgens de stand van de thermostatatknop A.
• Het apparaat zal net zolang in werkung blijven tot u de knop B weeper op 0 (Uit) zet.

c) Model 6344 (fig. 6).

Zet de knop B op

• Het apparaat kan nu maximaal 2000 W leveren, overeenkomstig de stand van de thermostaatknop A.
• Het apparaat zal net zolang in werkung blijven tot u de knop B weeper op 0 (Uit) zet.
• Wanner u de knop B op de 2-uurs timer zet, za het apparaat gedurende 2 uur verwarmen. Ook in dit geval worden de temperatuur alttijd geregeld door de thermostat.
• Maar 2aar wordt het apparaat automatisch uitgeschakeld. Om het apparaat wee in werkig te stellen, dient u de knop op ● te zetten. Wenst u opnieuw een droogcylus te starten, dan zet u de knop verrolgens weeer op de 2-uurs timer.

d) Model 6345 (fig. 7).

Het apparaat kan zowel met de hand als met behulp van de programmeerstand in werkig worden gesteld. In beiden gevallen worden een vermogen van 2000 W geleverd, waar bij de temperatuur geregeld worden volgens de stand van de thermostaatknop A.

Handmatige inschakeling.

Zet de knop B op

Het apparaat zal net zolang verwarmen tot u knop B wee op 0 (uit) zet.

Geprogrammeerde inschakeling.

Draai knop B op de programmeerstand (fig. 7).

U kunt nu met deijdlok de tijen programmeren waarop het apparaat ingeschakeld of uitgeschakeld要去 worden. Dit geleurt per 30 min. over eenperiode van 24 uu.

• Hiervoor dient u, om te beginnen, de klok op het apparaat gelijk te zetten door de schijf van deijdkok waar rechts te draaien om het uurcijfer gegenover het merkteken op het apparaat teplaatsen (fig. 9).
• Trek verwolgens de pennetjes van de gekozen verwarmingstijden maar buiten.

Voorbeeld: wenst u het apparaat te programmeren voor verwarming van uw badkamerussen 6 en 8aar's morgens, dan trekt u de 4 pennenetjes tussen de cijfers 6 en 8aar buiten (fig. 9). Het aldus geprogrammeerde apparaat za de badkamer nu elke dag verwarmen van 6 tot 8aar's morgens, waar bij de temperatuur geregold worden volgens de stand van de thermostaatknop.

N.B.: het apparaat kanijdens de geprogrammeerde werkung met de hand worden uitgeschakeld door knop B op 0 te zetten, of buiten de geprogrammeerdeijden in werkung worden gesteld door knop B op ● (aan) te zetten. Hierdoor zal de dagelijkse programmering Niet gewijzigd worden.

7. INSTELLING VAN DE THERMOSTAT

Het apparaat is voorzien van een kamerthermostat A, zodat het te verwarmen vertrek constant opdezelfde temperatuur worden gehonden. Op de hoogste stand zal het apparaat continu werkden onder normale gebruiksomstandigheden. De tussenstanden zijn bestemd voor het instellen van de verschillende temperaturen en zorgen voor de automatische in- en uitschakeling van het apparaat.

Wanneer de gewenste temperatuur is bereikt, worden het apparaat automatischuitgeschakeld en wat later wee automatisch ingeschakeld teneinde de gewenste temperatuur te behouden.

8. VORSTVRIJSTAND

In een normala geisoleerd vertrek met een volume van minder dan 30m^3 , kutn u op deze stand de temperatuur automatisch boven 5^ houden bij een buitentemperatuur van hoogstens - 10^ .

• Zet dethermostataktnop A op *.
• Zet de knop B op (aan).

9. BEVESTIGEN AAN DE MUUR

Zorg dat het apparaat in de juiste richting is geplaatst en de bedieningsknuppen zich rechtsboven bevinden.

Bevestiging en aansluiting van het apparatus.

■ Installer het apparaat algtd verticaal, in de richting als aangegeven in fig. 2.
U moet uw apparaat op een vaste contactoos in verticale stand aanslitten (waar bij het bedieiningskastje zich rechts van het apparaat bevindt), met inachtneming van de geldende voorschriften.
■ Alvorens het apparaat te installereren, moet de op dechterkant van het apparaat bevestigde wandsteun vorden losgeschroefd.
- Gebruik de juiste bevestigingsmiddleslen (schroeven + pluggen) om de steun (G) aan de muur te bevestigen.
Zet de steun (G) op de gewenste plaats aan de muur vast, waar bij rekening要去 worden gehonden met de voorgeschreven minimum afstanden t.o.v. de vloer, de wanden, enz. (Fig. 2)

Overeenkomstig de normen mag u op dit snoer geen stekker bevestigen voor aansluiting op een stopcontact.

Het snoer要去 bij het aansluiten zodanig worden ingekort, dat alleen de voor de aansluiting benodigde lenghte worden overgehonden. Voor Frankrijk要去 het apparaat geinstalleerd worden volgens de norm NFC 15-100. De elektrische installmentie van de woning要去 voorzien zijn van een dubbelpolige schakelaar. Deze schakelaar要去 een contactopening van 3mm bezitten.

Hang het apparatus op zoals aangegeven op de tekening.
Bepaal de plaat van de 2 bevestigingsgleuven op de achterkant van het apparataat :
- plaats het apparaat gegen de muur met de bovenste gleuf boven de wandsteun,
- schuif het apparaat net zover maar beneden totdat de bovenhaar en onderhaar correct zijn vastgezet,
- zet het geheel met de bijgeleverde schroef vast (fig. 3).
Vraag eventueel advies aan een vakman.

10. ONDERHOUD

Voor dit apparaat is geen special onderhoud vereist.

• Gebruik een zachte doek om het stof af te nemen.
• Gebruik een vochtige doek om vlekken te verwijderen.
  Maak minstens eénmaal per Jaar met een stofzuiger de roosters schoon.

Bij al deze handelingen要去 het apparaat alttijd in de 0-stand geschakeld zijn.

Belangrijk: gebruik nooit schuurmiddelen, aangezien deze de lak hunnen aantasten.

Een intensievere reiniging mag alleen maar door een bevoegde reparateur worden uitgevoerd.
- Deze onderhoudsbeurt worden nicht door de garantie gedekt.

Vervanging van het snoer.

Een eventuel beschadigd netsnoer mag uitsluitend worden verrangen door de technische Dienst van TEFAL Nederland BV of TEFAL Belgium NV, of een andere erkende reparateur die over de benodigde, specifie gereedschappen beschikt om het apparaat te demonteren.

1. BIJ EVENTUELE PROBLEMEN

Probleem	Oorzaak	Oplossing
Het apparaat verwarmt Niet.	Het apparaat is nicht aangesloten	Sluit het apparaat aan.
	De aan/uit-knop staat op 0.	Zet de knop op ●.
	Dethermostat staat op een te lage stand in vergelijkking met de kamertemperatuur.	Zet de thermostat op een hogere stand.
	Bij oververhitting worden de werkung van het apparaat automatisch onderbroken door een veilgheidsschakelaar. Voorb: extreem veel stof in het luchtinlaatrooster (E).	Zet de knop op 0, en hef de oververhittingsoorzaak op. Wanner de temperatuur van het apparaat waar normal is, kan het apparaat opnieuw met de ● stand in werkung worden gesteld.

Neem voor alle andere problemen contact op met de Consumentenservice van TEFAL Nederland BV (tel. [phone]) of in Belgie, van TEFAL Belgium NV (tel. [phone]) of richt u tot een erkende reparateur.

Belangrijk : dit apparaat kan uitsluitend gerepareerd worden met behulp van speciaal gereedschap.
