Type de produit Réfrigérateur avec compartiment congélation
Marque Brandt
Modèle SA2362E
Dimensions (L x P x H) 60 cm x 65 cm x 180 cm
Poids net 65 kg
Alimentation électrique 220-240 V, 50 Hz
Classe énergétique A+
Capacité nette réfrigérateur 230 L
Capacité nette congélateur 70 L
Autonomie en cas de panne 15 heures
Pouvoir de congélation 4 kg/24h
Classe climatique SN-ST (de 10°C à 38°C)
Niveau sonore 42 dB
Dégivrage Automatique (No Frost)
Éclairage intérieur LED
Thermostat réglable Oui, mécanique
Matériau des clayettes Verre trempé
Entretien et nettoyage Nettoyer avec un chiffon doux et de l'eau tiède savonneuse. Ne pas utiliser de produits abrasifs.
Sécurité Verrouillage enfant sur le bandeau de commande
Pièces détachées Disponibles sur le site officiel Brandt et chez les revendeurs agréés
Indice de réparabilité 7,5/10
Garantie 2 ans

FOIRE AUX QUESTIONS - SA2362E BRANDT

Quelle est la température idéale pour le réfrigérateur ?
La température idéale se situe entre 0°C et 4°C. Utilisez le thermostat pour ajuster.
Comment installer correctement l'appareil ?
Placez le réfrigérateur dans un endroit sec et aéré, loin des sources de chaleur. Laissez un espace d'au moins 5 cm autour pour la ventilation. Nivellez-le avec les pieds réglables.
Pourquoi mon réfrigérateur fait-il du bruit ?
Un léger bruit est normal (compresseur, circulation du fluide). Des bruits forts peuvent indiquer un déséquilibre ou un objet qui vibre. Vérifiez le niveau et les éléments internes.
Comment dégivrer le compartiment congélation ?
Ce modèle est équipé de la technologie No Frost : le dégivrage est automatique. Si une couche de glace se forme, vérifiez la porte et le joint.
Quel est le niveau sonore de l'appareil ?
Le niveau sonore est d'environ 42 dB, ce qui correspond à un fonctionnement normal et discret.
Comment nettoyer l'intérieur ?
Débranchez l'appareil, retirez les aliments et les clayettes. Nettoyez avec un chiffon doux et de l'eau tiède contenant un peu de vinaigre blanc ou de produit vaisselle doux. Rincez et séchez.
Que faire en cas de coupure de courant ?
Gardez les portes fermées. L'autonomie est d'environ 15 heures. Ne recongelez pas des aliments partiellement décongelés.
Comment changer la lampe intérieure ?
L'éclairage est à LED et ne peut pas être changé par l'utilisateur. Contactez un professionnel agréé en cas de panne.
Quelle est la consommation électrique ?
La consommation annuelle est d'environ 280 kWh selon la classe énergétique A+. Ceci peut varier selon les conditions d'utilisation.
Où trouver les pièces détachées ?
Les pièces détachées sont disponibles sur le site officiel Brandt et chez les revendeurs agréés. Utilisez le numéro de modèle SA2362E pour la recherche.

Questions des utilisateurs sur SA2362E BRANDT

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice SA2362E - BRANDT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SA2362E de la marque BRANDT.

MODE D'EMPLOI SA2362E BRANDT

Vous venez d'acquérir un réfrigérateur Brandt et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche pour conserver au mieux vos aliments et répondre à vos exigences en termes de performance et de respect de l'environnement.

Sous un design très actuel, les réfrigérateurs Brandt présentent de très nombreuses innovations pertinentes.

Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation organisé.

Vous trouverez également dans la gamme de produits Brandt, un choix étendu d'appareils en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur Brandt.

Découvrez-les dans le nouveau catalogue Brandt que pouvez vous procurer auprès de notre service consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Brandt, spécialiste incontesté de l'électroménager depuis plusieurs décennies, vous offre une fois de plus, des produits performants, fiables et faciles à utiliser.

La Marque Brandt

Comment lire votre notice d'emploi

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

BRANDT SA2362E - Comment lire votre notice d'emploi - 1

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

BRANDT SA2362E - Comment lire votre notice d'emploi - 2

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les meilleures performances.

BRANDT SA2362E - Comment lire votre notice d'emploi - 3

Informations liées à la protection de l'environnement.

BRANDT SA2362E - Comment lire votre notice d'emploi - 4

Avertissements importants

Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.

Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.

Usage domestique

  • Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
  • Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
  • Cet appareil est lourd. Faites attention lors de son déplacement.
  • Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
  • Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
  • A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.
  • Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).
  • Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.
  • Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.
  • Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des incompétents peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pièces de rechange d'origine.

Sécurité enfants

  • Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer!
  • En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.
  • Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

BRANDT SA2362E - Sécurité enfants - 1

Protection de l'environnement

Cet appareil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigérants nocifs à la couche d'ozone. Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigérant, plus particulièrement à l'arrière de l'appareil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d'appareils.

BRANDT SA2362E - Protection de l'environnement - 1

Les matériaux utilisés dans cet appareil et és par ce symbole sont recyclables.

Mise au rebut des anciens appareils

BRANDT SA2362E - Mise au rebut des anciens appareils - 1

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Sommaire

Avertissements importants ....3

Elimination / Utilisation Avant la mise en service / Mise en service ....4

Réglage de la température / Equipement intérieur ....5

Explication signalétique de la zone froide / Conseils ....6

Entretien Dégivrage / Nettoyage / Changement de l'ampoule ....7

Si quelque chose ne va pas ... 8

Service après-vente et pièces de rechange / Caractéristiques Techniques .....8

Installation Emplacement / Branchement électrique ....9

Réversibilité de la porte 10

Instructions pour l'encastrement ....10

BRANDT SA2362E - Instructions pour l'encastrement ....10 - 1

Elimination

Matériaux de l'emballage

- Les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène

PS<=polystyrène

PP<=polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des anciens appareils

S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation

Avant la mise en service

A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

- L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).

Mise en service

- Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

- Le bouton rotatif pour la sélection de la température se trouve dans le compartiment réfrigérateur, à droite.

- L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Réglage de la température

- L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;
- fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.

- La température est réglée automatiquement.

  • Position „1“ = température la plus élevée
  • Position „6“ = température la plus basse
  • Position „0“ = arrêt

Une position moyenne est la plus indiquée.

Equipement intérieur

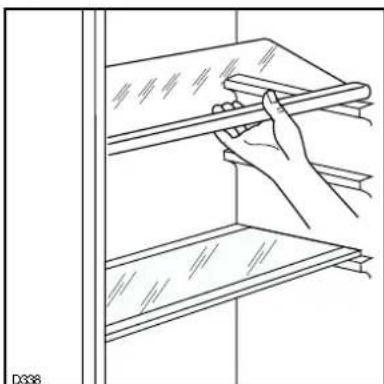

Tablettes amovibles

  • Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.
  • Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.
  • Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

BRANDT SA2362E - Tablettes amovibles - 1

Pour permettre une bonne circulation de l'air n'enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

Balconnets

  • Il est possible de changer de place le balconnet central.
  • Dégagez le balconnet en agissant dans le sens indiqué par les flèches.

BRANDT SA2362E - Balconnets - 1

- Remontez le balconnet à la hauteur désirée. Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.

BRANDT SA2362E - Balconnets - 2

Explication signalétique de la zone froide

BRANDT SA2362E - Explication signalétique de la zone froide - 1

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4°C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de température

BRANDT SA2362E - Indicateur de température - 1

BRANDT SA2362E - Indicateur de température - 2

Thermostat à régler Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C.

Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.

ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.

BRANDT SA2362E - Indicateur de température - 3

Conseils

BRANDT SA2362E - Conseils - 1

Économie d'énergie

- N'installez pas l'appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation").

- N'ouvrez pas la porte plus longtemps que nécessaire.

- Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

- Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.

- Ne réglez pas la température plus bas que nécessaire.

- De temps en temps, dépoussiérez le condenseur situé à l'arrière de l'appareil, à l'aide d'un aspirateur ou d'une brosse souple.

Réfrigération

- N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.

- Couvrez les aliments, surtout s'ils sont aromatiques.

- Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Où placer les denrées?

Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

BRANDT SA2362E - Réfrigération - 1

Débranchez l'appareil avant toute opération.

BRANDT SA2362E - Réfrigération - 2

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

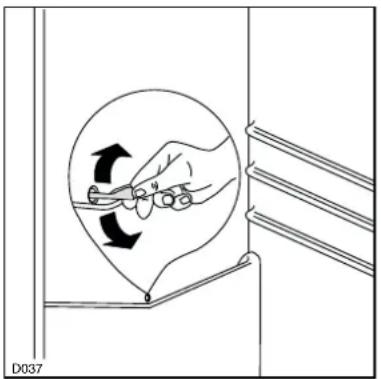

Dégivrage

- Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

BRANDT SA2362E - Dégivrage - 1

- Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Nettoyage

BRANDT SA2362E - Nettoyage - 1

N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Pour faciliter le nettoyage les balconnets peuvent être aisément enlevés.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

De temps en temps démontez la grille d'aération située à la base de l'appareil et dépoussiérez les conduites pour le passage de l'air à l'aide d'un aspirateur ou d'une brosse. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Arrêt prolongé

  • Débranchez la prise de courant. videz l'appareil, dégivrez-le et nettoyez-le à fond.
  • Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

- Avant de remplacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le.

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

  1. Dévissez la vis de fixation du plafonnier.
  2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.
  3. Mettez une autre ampoule qui ait la même puissance.

BRANDT SA2362E - Changement de l'ampoule - 1

Si quelque chose ne va pas ...

Si l'appareil marche mal, il faut contrôler:

Dérangement Remède
La température à l'intérieur de l'appareil est trop chaude.La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour. Vérifiez que la porte soit bien fermée. La température ambiante du local est trop élevée.
L'appareil refroidit trop.La température est mal réglée. Veuillez consulter la partie "Réglage de la température".
Le compresseur fonctionne sans interruptionTourner le bouton du thermostat en choisissant une température plus basse. La température ambiante du local est trop chaude. Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empêche son acheminement. De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures. N'ouvrez pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les clayettes.Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâtonnet se trouvant dans l'orifice.
BruitsLes bruits sont typiques des appareils frigorifiques. Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux. Dès que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer. Certaines sources de bruit sont dus à la mise en place de la structure du meuble.

Service après-vente et pièces de rechange

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

  • le modèle
    • le numéro de produit (PNC)
    • le numéro de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caractéristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

BRANDT SA2362E - Caractéristiques Techniques - 1

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.

  • Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant. Veuillez consulter la partie "Emplacement".
  • Important: en cas de dommage du câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponible chez le fabricant ou le service après-vente.

Emplacement

  • A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.
  • Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
  • L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
  • Veillez à ne pas obstruer les ouvertures de ventilation.

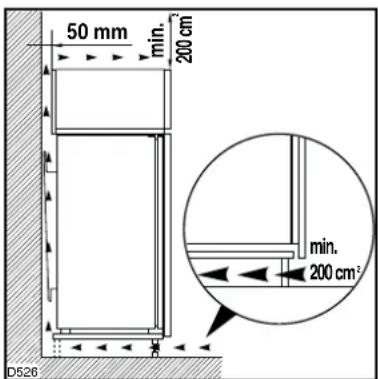

  • Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.).

50 mm min. 200 cm min. 200 cm² D526

- Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes:

Classe climatiquepour une température ambiante de
SN +10 à +32°C
N+16 à +32°C
ST+16 à +38°C
T+16 à +43°C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

BRANDT SA2362E - Branchement électrique - 1

Important

Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et comporte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui toutefois doit être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communautaires.

BRANDT SA2362E - Important - 1

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

BRANDT SA2362E - Important - 1

L'appareil est livré avec l'ouverture à droite.

Pour changer le sens d'ouverture de la porte suivez les indications ci-dessous avant l'installation.

  1. Dévissez le pivot supérieur et enlevez l'entretoise
  2. Dégagez la porte
  3. Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.
  4. Remettez la porte en place, insérez la pièce d'écartement et revissez le pivot supérieur sur le côté opposé.

BRANDT SA2362E - Important - 2

Instructions pour l'encastrement

Dimensions de la niche

Hauteur (1) 1225 mm

Profondeur (2) 550 mm

Largeur (3) 560 mm

540 50 3 2 1 PRO

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Veillez à maintenir une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.

Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le câble d'alimentation.

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

Appliquez le joint à pression, entre l'appareil et le meuble.

Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.

"Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche."

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez les couvres-charnières (E).

BRANDT SA2362E - Instructions pour l'encastrement - 2

Séparer les pièces Ha, Hb, Hc, Hd comme l'indique de la figure.

BRANDT SA2362E - Instructions pour l'encastrement - 3

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

Ha Hc

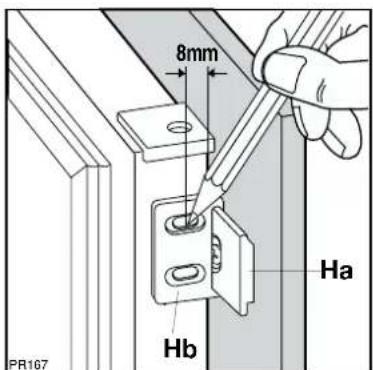

Ouvrir la porte de l'appareil et celle du meuble à 90° environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

BRANDT SA2362E - Instructions pour l'encastrement - 6

Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

8mm K Ha

Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

PR168 Hb

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

BRANDT SA2362E - Instructions pour l'encastrement - 9

Numéro vert : 0800 81 12 34

E-mail : serviceCH@elcobrandt.com

Service Consommateurs Brandt

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : +33 (0) 892 02 88 01*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

* Service fourni par

FagorBrandt SAS, locataire-gérant, Etablissement de Cergy,

5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumône

SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

FagorBrandt SAS, locataire-gérant - SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : BRANDT

Modèle : SA2362E

Catégorie : Réfrigérateur
