MCR-N570 - Système Hi-Fi YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système Hi-Fi micro-chaîne
Marque	Yamaha
Modèle	MCR-N570
Dimensions (unité principale)	280 x 110 x 330 mm
Poids (unité principale)	4,5 kg
Alimentation	220-240 V ~ 50/60 Hz
Consommation électrique	40 W (veille : 0,5 W)
Puissance de sortie	2 x 30 W (6 ohms)
Lecteur CD	Oui (CD, CD-R/RW, MP3, WMA)
Radio	FM (RDS) et DAB/DAB+
Connectivité réseau	Wi-Fi (802.11 b/g/n), Ethernet
Bluetooth	Oui (Version 2.1 + EDR, A2DP, AVRCP)
Ports USB	1 x USB-A (avant, pour clé et iPod/iPhone)
Entrée auxiliaire	1 x mini-jack 3,5 mm (avant)
Sortie casque	1 x mini-jack 3,5 mm (avant)
Services en ligne	Spotify, Deezer, Tidal, Qobuz, etc.
Fonction de réveil	Double alarme, minuterie
Télécommande	Oui (incluse)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, aux sources de chaleur ou aux vibrations.
Pièces détachées et réparabilité	Contacter le service après-vente Yamaha ou un revendeur agréé.
Informations générales	Fonctionne avec les enceintes Yamaha NS-BP301 (optionnelles) ou enceintes fournies selon version.

FOIRE AUX QUESTIONS - MCR-N570 YAMAHA

Comment connecter mon smartphone en Bluetooth sur le Yamaha MCR-N570 ?

Activez le Bluetooth sur votre smartphone. Sur le MCR-N570, appuyez sur la touche SOURCE jusqu'à afficher BLUETOOTH. Ensuite, sélectionnez Yamaha MCR-N570 dans la liste des périphériques de votre téléphone. La connexion est établie.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Si le problème persiste, essayez de débrancher l'appareil pendant 30 secondes puis de le rebrancher. Si rien ne se produit, contactez le SAV.

Comment écouter la radio DAB+ sur ce système ?

Appuyez sur la touche SOURCE pour sélectionner DAB. La première fois, une recherche automatique des stations s'effectue. Utilisez les touches PRESET pour naviguer entre les stations mémorisées.

Puis-je connecter un disque dur externe via le port USB ?

Oui, le port USB avant accepte les clés USB et les disques durs externes formatés en FAT32 ou NTFS. Branchez le périphérique, puis appuyez sur SOURCE pour sélectionner USB.

Comment régler l'heure sur le Yamaha MCR-N570 ?

Maintenez la touche CLOCK enfoncée. Les chiffres des heures clignotent. Tournez la molette VOLUME pour régler l'heure, appuyez sur CLOCK pour passer aux minutes, réglez de même, puis confirmez avec CLOCK.

Le son est déformé ou saturé, que faire ?

Vérifiez que le volume n'est pas réglé trop haut. Réduisez le volume et augmentez-le progressivement. Si la distorsion persiste, vérifiez les réglages d'égalisation (BASS/TREBLE) ou réinitialisez les paramètres audio via le menu SOUND.

Comment utiliser la fonction de réveil ?

Appuyez sur ALARM plusieurs fois pour sélectionner ALARM 1 ou ALARM 2. Réglez l'heure et les jours souhaités en tournant la molette et en appuyant sur ALARM pour valider. Choisissez la source (CD, radio, etc.). Activez l'alarme en appuyant sur ALARM jusqu'à ce que l'icône s'affiche.

Puis-je écouter de la musique en streaming depuis Spotify ?

Oui, le MCR-N570 prend en charge Spotify Connect. Ouvrez l'application Spotify sur votre smartphone ou ordinateur, sélectionnez le périphérique Yamaha MCR-N570 dans la liste des appareils, puis lancez la lecture. Assurez-vous que les deux appareils sont sur le même réseau Wi-Fi.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez la touche STRAIGHT enfoncée tout en appuyant sur STANDBY/ON. L'écran affiche INIT et l'appareil redémarre. Tous les réglages personnalisés seront effacés.

Quel type d'enceintes puis-je utiliser avec ce système ?

Le MCR-N570 est conçu pour fonctionner avec des enceintes passives d'impédance 6 ohms. Yamaha recommande les enceintes de la série NS (NS-BP301 ou NS-BP200). L'impédance minimale est de 6 ohms ; n'utilisez pas d'enceintes d'impédance inférieure.

MODE D'EMPLOI MCR-N570 YAMAHA

- Explication des symboles

L'éclair avec une flèche à l'intérieur d'un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil, pouvant être suffisamment élevée pour constituer un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'instructions importantes sur l'emploi ou la maintenance (réparation) de l'appareil dans la documentation fournie.

1 Lire ces instructions.
2 Conserver ces instructions.
3 Tenir compte de tous les avertissements.
4 Suivre toutes les instructions.
5 Ne pas utiliser ce produit à proximité d'cau.
6 Nettoyer uniquement avec un chiffon propre et sec.
7 Ne pas bloquer les orifices de ventilation. Installer l'appareil conformément aux instructions du fabricant.
8 Ne pas installer l'appareil à proximité d'une source de chaleur comme un radiateur, une bouche de chaleur, un poêcle ou tout autre appareil (y compris un amplificateur) produisant de la chaleur.
9 Ne pas modifier le système de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée dispose de deux broches dont une est plus large que l'autre. Une fiche de terre dispose de deux broches et d'une troisième pour le raccordement à la terre. Cette broche plus large ou cette troisième broche est destinée à assurer la sécurité de l'utilisateur. Si la fiche équipant l'appareil n'est pas compatible avec les prises de courant disponibles, faire remplacer les prises par un électricien.
10 Acheminer les cordons d'alimentation de sorte qu'ils ne soient pas piétinés ni coincés, en faisant tout spécialement attention aux fiches, prises de courant et au point de sortie de l'appareil.
11 Utiliser exclusivement les fixations et accessoires spécifiés par le fabricant.

12 Utiliser exclusivement le chariot, le stand, le trépied, le sup recommandés par le fabricant ou vendus avec cet appareil. Si l'appareil est posé sur un chariot, déplacer le chariot avec précaution pour éviter tout risque de chute et de blessure.
13 Débrancher l'appareil en cas d'orage ou lorsqu'il doit rester hors service pendant une période prolongée.
14 Confier toute réparation à un personnel qualité. Faire réparer l'appareil s'il a subi tout dommage, par exemple si la fiche ou le cordon d'alimentation est endommagé, si du liquide a coulé ou des objets sont tombés à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à de l'humidité, si l'appareil ne fonctionne pas normalement ou est tombé.

Nous vous souhaitons un plaisir musical durable

Yamaha et le Groupe des Entreprises Électroniques Grand Public de l'Association des Industries Électroniques désirent que vous tiriez le meilleur parti de votre équipement tout en écoutant à un niveau non dommageable pour l'ouïe. Un niveau qui vous permet d'obtenir un son fort et clair, sans hurlement ni distorsion, mais sans aucun danger pour l'ouïe.

Comme les sons trop forts causent des lésions auditives qui ne peuvent être détectées qu'à long terme, lorsqu'il est trop tard, Yamaha et le Groupe des Entreprises Électroniques Grand Public de l'Association des Industries Électroniques vous déconseillent l'écoute prolongée à des volumes excessifs.

INFORMATION DE LA FCC (pour les clients résidant aux États-Unis)

1 AVIS IMPORTANT : NE PAS APPORTER DE MODIFICATIONS À CET APPAREIL !

Cet appareil est conforme aux exigences de la FCC s'il est installé selon les instructions du mode d'emploi. Toute modification non approuvée expressément par Yamaha peut invalider l'autorisation de la FCC d'utiliser cet appareil.

2 IMPORTANT : N'utiliser que des câbles blindés de haute qualité pour le raccordement de cet appareil à des accessoires et/ou à un autre appareil. Seuls le ou les câbles fournis avec le produit DOIVENT être utilisés. Suivre les instructions concernant l'installation. Le non respect des instructions peut invalider l'autorisation, accordée par la FCC, d'utiliser ce produit aux États-Unis.

3 REMARQUE : Cet appareil a été testé et déclaré conforme aux normes relatives aux appareils numériques de Classe « B », telles que fixées dans l'Article 15 de la Réglementation FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences nuisibles avec d'autres appareils électromiques dans une installation résidentielle.

Cet équipement génère et utilise des fréquences radio qui, en cas d'installation et d'utilisation non conformes aux instructions du mode d'emploi, peuvent être à l'origine d'interférences empêchant d'autres appareils de fonctionner.

Cependant, la conformité à la Réglementation FCC ne garantit pas l'absence d'interférences dansune installation particulière. Si cet appareil devait produire des interférences, ce qui peut être déterminé en « ÉTÉIGNANT », puis en « RALLUMANT » l'appareil, l'utilisateur est invité à essayer de corriger le problème d'une des manières suivantes :

Réorienter cet appareil ou le dispositif affecté par les interférences

Utiliser des prises d'alimentation branchées sur différents circuits (avec interrupteur de circuit oufusible) ou installer un ou des filtres pour ligne secteur.

Dans le cas d'interférences radio ou TV, changer de place l'antenne et la réorienter. Si l'antenne estun conducteur plat de 300 ohms, remplacer ce câble par un câble de type coaxial.

Si ces mesures ne donnent pas les résultats escomptés, prière de contacter le détaillant local autorisé à commercialiser ce type d'appareil. Si ce n'est pas possible, prière de contacter Yamaha Corporation of America A/V Division, États-Unis, 6600 Orangethorpe Ave., Buena Park, CA 90620.

Les déclarations précédentes concernent EXCLUSIVEMENT les appareils commercialisés par Yamaha Corporation of America ou ses fi liales.

PRÉCAUTION FCC

Tout changement ou toute modification non approuvé expressément par le tiers responsable peut aboutir à l'interdiction de faire fonctionner cet appareil.

POUR LES CONSOMMATEURS CANADIENS

Pour prévenir tout choc électrique, faites correspondre la broche large de la fiche à la fente large et insérez complètement.

CAN ICES-3 (B)/NMB-3(B)

IMPORTANT

Veuillez noter le numéro de série de cet appareil dans l'espace réservé à cet effet, ci-dessous. MODÈLE:

No. de série:

Le numéro de série se trouve à l'arrière de l'appareil. Prière de conserver le mode d'emploi en lieu sûr pour toute référence future.

DÉCLARATION SUR LES INFORMATIONS DE CONFORMITÉ

Type d'équipement: Ampli-Tuner CD Réseau

Nom de modèle: CRX-N470

Le présent appareil est conforme à la partie 15 des règles de la FCC et aux normes des CNR

d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage,

et (2) l'appareil doit accepter tout brouillage subi, même si le brouillage est susceptible compromettre le fonctionnement.

REMARQUE

Cet appareil a été testé et il s'est avéré être conforme aux limites déterminées pour un appareil numérique de Classe B, conformément à la partie 15 du Règlement FCC. Ces limites sont destinées à offrir une protection raisonnable contre les interférences nuisibles pouvant survenir en cas d'utilisation de ce produit dans un environnement domestique.

Cet appareil produit, utilise et peut émettre de l'énergie radiocélectrique et, s'il n'est pas installé conformément aux instructions, peut provoquer des interférences radio. Il n'est toutefois pas garanti qu'aucune interférence ne se produira dans le cas d'une installation donnée. Si l'appareil provoque des interférences nuisibles à la réception de programmes radio ou de télévision, ce qui peut être déterminé en éteignant, puis en allumant l'appareil, l'utilisateur est prié de tenter de corriger le problème en prenant l'une ou plusicurs des mesures suivantes :

- Réorienter ou déplacer l'antenne réceptrice.

- Éloigner davantage l'appareil du récepteur.

- Raccorder l'appareil à une prise d'un circuit différent de celui du récepteur.

- Consulter le revendeur ou un technicien radio/télé expérimenté.

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC.

Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.

Ce émetteur ne peut pas être placé à proximité de ou utilisé conjointement avec tout autre émetteur ou antenne.

L'étiquette relative à la FDA se trouve à l'arrière de l'appareil.

ATTENTION : VEUILLEZ LIRE CE QUI SUIT AVANT D'UTILISER L'APPAREIL.

1 Pour utiliser l'appareil au mieux de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.
2 Installez cet ensemble audio dans un endroit bien aéré, frais, sec et propre - veillez à ce qu'il soit à l'abri de la lumière directe du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidité et/ou du froid. Pour une ventilation correcte, ménagez l'espace minimum suivant. Au-dessus : 10 cm, À l'arrière : 6 cm, Sur les côtés : 6 cm
3 Placez l'apparcil loin des équipements, moteurs et transformateurs électriques, pour éviter les renfl ements parasites.
4 N'exposez pas l'appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporclic.
5 Evitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'apparcil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas :

• d'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration. des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• des récipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.
  6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température intérieure de l'appareil peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle.
  7 Ne branchez pas la fiche du câble d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas été effectués.
  8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé.
  9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons.
  10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fi che et ne tirez pas sur le cordon.
  11 Ne nettoyez pas l'apparcil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.
  12 N'alimentez l'apparcil qu'à partir de la tension prescrite. Alimenter l'apparcil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l'alimentation de l'apparcil sous une tension autre que celle prescrite.
  13 Pour empêcher tout dommage causé par les éclairs, déconnectez le câble d'alimentation et toute antenne extérieure de la prise murale pendant un orage.
  14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison.
  15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du câble d'alimentation au niveau de la prise secteur.
  16 Veuillez vous reporter à la section « Guide de dépannage » concernant les erreurs de fonctionnement courantes avant d'en conclure que l'appareil est défectueux.
  17 Avant de déplacer l'appareil, appuyez sur ♂ pour placer l'appareil en veille puis débranchez la fi che du câble d'alimentation au niveau de la prise secteur.
  iii Fr

18 La condensation se forme lorsque la température ambiante change brusquement. En ce débranchez la fiche du câble d'alimentation et laissez l'appareil reposer.
19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse.
20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible.
21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc. Lors de la mise au rebut des piles, suivez vos réglementations locales.
22 Une pression excessive du son par les écouteurs et le casque d'écoute peut entraîner la perte de l'ouïe.

AVERTISSEMENT

POURRÉDUIRELES RISQUES D'INCENDIE OUDEDÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Cet appareil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l'appareil en soi est éteint par la touche . Il se trouve alors « en veille ». En mode veille, l'appareil consomme une très faible quantité de courant.

Les ondes radio peuvent avoir une incidence sur les équipements électroniques médicaux. N'utilisez pas cet appareil à proximité d'équipements médicaux ou à l'intérieur d'institutions médicales.

N'utilisez pas cet appareil à moins de 22 cm des personnes disposant d'un stimulateur cardiaque ou d'un défi brillateur.

■ Remarques à propos des télécommandes et piles

• Ne renversez aucun liquide sur le boîtier de télécommande.
• Ne laissez pas tomber le boîtier de télécommande.
• Ne laissez pas et ne rangez pas le boîtier de télécommande dans les endroits suivants:
• très humides, par exemple près d'un bain
• très chauds, par exemple près d'un poêle ou d'un appareil de chauffage
• exposés à des températures très basses
• poussiércux
• Installez la pile en respectant les repères de polarité (- et -).
• Changez toutes les piles lorsque le symptôme suivant se présente: – la portée du boîtier de télécommande diminue
• Si la pile est plate, retirez-la immédiatement de la télécommande pour é d'explosion ou de fuite d'acide.
• Si vous remarquez une fuite au niveau des piles, mettez-les immédiatement au rebut en prenant soin de ne pas toucher le produit qui a fui. Si le produit qui a fui entre en contact avec votre peau ou vos yeux ou votre bouche, rincez immédiatement et consultez un médecin. Nettoyez soigneusement le logement des piles avant de mettre en place des piles neuves.
• N'utiliscz pas à la fois des piles neuves et des piles usagées. Cela risque de réduire la durée de vie des nouvelles piles ou d'entraîner une fuite des piles usagées.
• N'utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Les caractéristiques des piles peuvent être différentes même si elles semblent identiques. Il y a risque d'explosion en cas d'erreur dans la mise en place des piles.

• Avant de mettre la nouvelle pile en place, essuyez soigneusement le compartiment.

• Mettez la pile au rebut conformément aux lois en vigueur dans votre région.

• Conservez les piles hors de portée des enfants. SI une pile est avalée accidentellement, contactez immédiatement votre médecin.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles de la télécommande.
  • N'essayez pas de charger ou de démonter les piles fournies.

L'utilisateur n'est pas autorisé à rétro-concevoir, décompiler, modifier, traduire ou désassembler le logiciel utilisé dans cet appareil, aussi bien dans ses parties que dans sa totalité. En ce qui concerne les utilisateurs en entreprise, les employés de l'entreprise proprement dite ainsi que ses partenaires commerciaux doivent respecter les interdictions figurant dans cette clause. Si les termes de cette clause et de ce contrat ne peuvent pas être respectés, l'utilisateur devra immédiatement cesser d'utiliser le logiciel.

SÉCURITÉ LASER

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Eviter l'exposition directe des yeux au faisceau. Lorsque cet appareil est branché à la prise de courant, ne pas approcher les yeux de l'ouverture du plateau changeur et des autres ouvertures pour regarder à l'intérieur.

AVERTISSEMENT

L'utilisation de commandes et l'emploi de réglages ou de méthodes autres qu décrits eidessous, peuvent entraîner une exposition à un rayonnement dangereux.

Le laser de cet appareil peut émettre un rayonnement dépassant les limites de la classe 1.

Manipulation des dispositifs USB

• Yamaha ne saurait être tenu responsable de toute perte ou altération des données contenues dans les dispositifs USB utilisés. Il est recommandé de faire des copies de sauvegarde des données à récupérer en cas de perte.
• Certains dispositifs USB peuvent ne pas fonctionner correctement.

Gestion des communications Bluetooth

• La bande 2,4 GHz utilisée par les périphériques compatibles Bluetooth est une bande radio partagée par de nombreux types d'équipement. Bien que les périphériques compatibles Bluetooth fassent appel à une technologic permettant de minimiser l'influence d'autres équipements qui utilisent la même bande radio, une telle influence peut réduire la vitesse ou la distance des communications voire, dans certains cas, interrompre les communications.
• La vitesse de transfert du signal et la distance à laquelle il est possible d'établir une communication différent selon la distance entre les périphériques qui communiquent, la présence d'obstacles, les ondes radio et le type d'équipement.
• Yamaha ne garantit pas toutes les connexions sans fil entre cet appareil et les périphériques compatibles Bluetooth.

Bluetooth

- Bluetooth est une technologie permettant d'établir des communications sans fil entre des périphériques dans un rayon d'environ 10 mètres dans la bande de fréquences 2,4 GHz, une bande qui peut être utilisée sans licence.

Caractéristiques techniques

Généralités

Alimentation : 100 à 240 V CA, 50/60 Hz

Consommation : 25 W

Consommation en veille :

(Veille connectée désactivée/activité)

Veille connectée désactivée : 0,4 W

Veille connectée activée

Câblé (Ethernet): 1,8 W

Fonction PC Client :

Compatible avec vTuner

DLNA Ver. 1.5 prise en charge (fonction DMP)

DMR)

WI-FI

Format de réseau sans fil :

Fréquence radio

Méthodes de sécurité disponibles :

IEEE802.11 b/g/n

2.4 GHz

WEP, WPA2-PSK (AES), Mode Mixé

Format de fi chier pris en charge (Réseau, USB)

MP3, WMA, MPEG4 AAC, WAV, FLAC, ALAC, AIFF

Bluetooth

Version Bluetooth :

Codecs compatibles :

Sortie sans fil :

Ver. 2.1 | EDR

SBC, AAC

Bluetooth Classe 2

CD

Laser :

Typc

Longueur d'onde

Laser semi-conducteur GaAs/GaAlAs

790 nm

Puissance de sortie 7 mW

Format audio : CD audio, MP3, WMA

Perpétuant la fière tradition de l'audio Hi-Fi Yamaha, cet appareil de taille compacte vous permet d'écouter un son de qualité élevée avec un large éventail de contenus.

Accessoires

Télécommande Antenne FM 2 piles

(AA, R6, UM-3)

: Cette icône apparaît pour les caractéristiques nécessitant une connexion réseau.

♦ À propos de ce mode d'emploi

• Ce mode d'emploi fournit des informations sur les procédures de configuration élémentaire, du raccordement des éléments à la lecture de sources musicales. Veuillez vous reporter au Mode d'emploi disponible au format PDF pour une explication détaillée. Il peut être téléchargé depuis notre site Web. http://download.yamaha.com/

• Les périphériques mobiles iOS et Android sont globalement désignés en tant que « périphériques mobiles ».

• « Note » sert à indiquer des astuces d'utilisation et des informations supplémentaires.
• Les noms entre crochets [ ] indiquent les noms des touches et des prises sur cet appareil.

PRÉPARATION

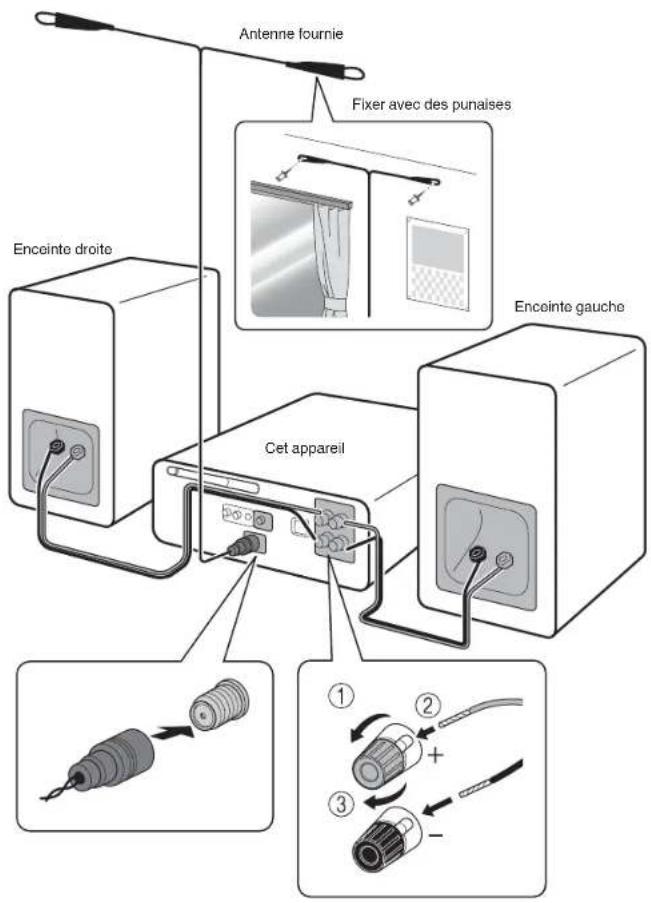

◆ Raccordement des enceintes

Les enceintes et les câbles d'enceinte ne sont pas fournis avec cet appareil. Si vous raccordez un caisson de basse, raccordez-en un avec un amplificateur intégré à [SUBWOOFER] sur le panneau arrière.

ATTENTION Utilisez des enceintes ayant une impédance d'au moins 6 Ω.

1 Retirez l'isolation des extrémités des câbles d'enceinte pour révéler les fils dénudés.
2 Raccordez les enceintes à l'appareil comme illustré sur la fi gure de gauche

Assurez-vous que les enceintes gauche et droite sont raccordées respectivement aux prises gauche et droite (L, R), et que la polarité des câbles est respectée (rouge : +, noir : -).

ATTENTION et gauche se toucher mutuellement ou d'autres parties métalliques. Ce contact pourrait endommager cet appareil et les enceintes.

◆ Branchement de l'antenne

1 Raccordez l'antenne fournie comme illustré sur la figure de gauche.
2 Flxez-la en place avec des punaises ou autres attaches dans l'endroit avec la meilleure réception.

◆ Mise sous tension

Une fois que tous les branchements sont terminés, mettez l'appareil sous tension.

Branchez le câble

d'alimentation à une prise secteur et appuyez sur 🔊.

• Lors de la première mise sous tension de l'appareil après l'achat, il se peut que le message de préparation des réglages réseau (Share WiFi Set) apparaisse, mais ce message disparaît aussitôt que des opérations sont eff ectuées.
• Pour en savoir plus sur le message de préparation des réglages réseau, reportez-vous à « Mise sous tension » dans le mode d'emploi.

CONNEXION AU RÉSEAU

Connectez cet appareil au même réseau domestique que vos périphériques mobiles.

Procédez aux préparatifs indiqués ci-dessous.

Connexion à un réseau sans fi I

Déployez l'antenne sans fi I sur le panneau arrière.

ATTENTION N'exercez pas une force excessive sur l'antenne sans fi I.

Connexion à un réseau câblé

Eff ectuez la connexion avec un câble réseau en vente dans le commerce (câble droit, de catégorie CAT-5 ou supérieure).

123

Installez l'application « MusicCast

CONTROLLER » sur votre périphérique mobile.

Cette application peut être téléchargée gratuitement de l'App Store ou Google Play.

Lancez « MusicCast CONTROLLER » et touchez « Setup ».

Suivez les instructions de l'application.

Pour de plus amples informations sur MusicCast CONTROLLER, consultez le site suivant ; http://www.yamaha.com/musiccast/

Appuyez longuement sur [CONNECT] pendant environ 5 secondes.

Le témoin Wi-Fi se met à clignoter. Confi gurez les réglages en suivant les instructions de l'application.

ÉCOUTE DE MUSIQUE

NET

Cette option vous permet d'écouter la Webradio ou de lire des fichiers musicaux sur votre ordinateur ou serveur via votre connexion réseau. Pour lire les fichiers musicaux stockés sur votre ordinateur ou serveur, les réglages du fichier musical doivent être communiqués à cet appareil. Pour en savoir plus, reportez-vous à « Lecture de morceaux sur l'ordinateur » ou « Écoute de la webradio » dans le mode d'emploi.

1

Appuyez à plusieurs reprises sur [NET] pour sélectionner la source.
- Pour écouter la Webradio : [NetRadio] - Pour lire des fi chiers musicaux : [Server]

2

Naviguez et sélectionnez la station de diff uslon ou le fi chier musical que vous souhaitez lire. Lorsque [NetRadio] est sélectionné, l'audio de la radio est lu.

3
Lorsque [Server] est sélectionné

Lisez le fi chler musical.
Note
- Si le fi chier ne peut pas être lu, vérifi ez la connexion réseau et les réglages du routeur, puis connectez cet appareil au même réseau.

Play

Vérifiez que l'appareil et votre ordinateur ou iPhone sont connectés au même routeur.

1

iPhone (example)

iTunes (exemple)
Affichez l'écran de lecture sur l'iPhone ou lancez iTunes sur l'ordinateur. Si l'iPhone/iTunes reconnaît l'appareil, l'icône AirPlay (▲) s'affi che.

2

iPhone (exemple)

iTunes (exemple)
Touchez ou cliquez sur ▲ et sélectionnez le nom de l'appareil. La source commute automatiquement sur [AirPlay]. Lecture de chansons avec l'iPhone/iTunes.

BLUETOOTH

1

2

3

Déconnexion d'un périphérique Bluetooth

Un périphérique Bluetooth peut être déconnecté selon les méthodes ci-dessous.

- Eff ectuez l'opération de déconnexion avec le périphérique Bluetooth.

- Commutez l'appareil sur une autre source ou faites-le basculer en veille.

Appuyez sur [BLUETOOTH]. Sélectionnez cet appareil dans

les réglages Bluetooth de votre dispositif.

Lisez la musique sur votre périphérique Bluetooth.

Une fois connecté, le témoin Bluetooth s'allume.

Note

- Si on vous demande un code, entrez le numéro « 0000 ».

- Si un périphérique Bluetooth précédemment connecté se trouve à proximité de cet appareil, appuyez sur [BLUETOOTH] pour rechercher le périphérique et le connecter. (Le réglage Bluetooth du périphérique Bluetooth doit être activé.)

AUX

Avant la connexion, débranchez le câble d'alimentation de la prise ATTENTION et baissez le volume à la fois sur cet appareil et sur le périphérique externe.

Raccordez le périphérique externe à cet appareil avant de basculer sur la source d'entrée AUX.

Les câbles ne sont pas fournis avec cet appareil.

1

2

Appuyez sur [AUX]. Lisez le périphérique externe raccordé.

◆ CD 1

2

Appuyez sur [CD]. Insérez un CD. Lisez la piste.

◆ USB 1

2

Appuyez sur [USB]. Raccordez un dispositif USB au port USB.

3

Naviguez et sélectionnez une piste.

4

Lisez la piste.
- Arrêtez la lecture avant de retirer le dispositif USB.

Note

TUNER
1

Appuyez sur [TUNER]. Enfoncez ◀/▶.

2

La sélection automatique des stations commence. La sélection s'arrête lorsqu'une station de diff usion est reçue et l'audio de la radio est lu.
- Si la réception du signal est médiocre, appuyez à plusieurs reprises sur ◀/▶ pour sélectionner manuellement la station.

Note

PRECAUCIONES DE SEGURIDAD IMPORTANTES

Comme les sons trop forts causent des lésions auditives qui ne peuvent être détectées qu'à long terme, lorsqu'il est trop tard, Yamaha et le Groupe des Entreprises Électroniques Grand Public de l'Association des Industries Électroniques vous déconseillent l'écoute prolongée à des volumes excessifs.
