MODE D'EMPLOI CP 758 MT.1 HOTPOINT

Instructions pour l'emploi et l'instruction

ES Cocina mixta

Merci d'avoir besoin un produit Ariston, fiable et facile à utiliser. Pour mistrux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de dire attentivement ce livre. Merci.

AVERTISSEMENTS

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION DONT LES SYMBOLES SONT REPRODUITS SUR LE LIVRET ET SUR LA PLAQUETTE SIGNALETIQUE DE L'APPAREIL.

1. Cet apparéil a été créé pour un usage familial de type non-professionnel à l'intérieur d'une habitation normale.
2. Lisez attentivement les avertissements contenus dans ce livre, ils vous fourniront des renseignements importants concernant la sécurité d'installation, d'emploi et d'entretien de votre four. Gardez-le ensuite à portée de la main afin de pouvoir le consulter en cas de besoin.
3. Les accessoires du four pouvant entraient en contact avec les alimentents sont fabriqués avec des matériaux conformes aux prescriptions de la Directive CEE 89/109 du 21.12.88 et aux normes applicables au niveau national.
4. ÀpRES avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, et avant toute utilisation, consultez un technicien qualifié.
5. Certaines pieces sont recouvertes d'une pellicule protectrice anti-choc. Il faut absolument l'enlever avant la mise en service de l'appareil et les parties protégées doivent être nettoyées à l'aide d'un chiffon et d'un produit de nettoyage normal non abrasif. Nous vous conseillons, lors de la première utilisation, de laisser chauffer le four vide pendant 30 minutes environ à la température maximale afin d'éliminer les évventuels résidus de fabrication.
6. Toutes les opérations relatives à l'installation et au réglage doivent être effectuées par du personnel qualifié, conformément aux réglementations en vigueur. Les instructions techniques sont décrites dans la partie réservée à l'installateur.
7. Avant de brancher l'appareil, assurez-vous que l'alimentation électrique et du gaz du réseau correspondent bien aux données indiquées sur la plaquette signalétique (apposée sur la partie arrêté de l'appareil et à la première page du livre).
8. Pendant la cuisson, l'appareil se rechauffe sensiblement au niveau de la vente du four et des parties adjacentes. Veillez à ce que les enfants ne s'en approached pas pour jouer.

9. Vérifiez que la puissance électrique de l'installation et des prises de courant est bien appropriée à la puissance maximale de l'appareil indiquée sur la plaquette signalétique. En cas de doute, faites appel à un professionnel du secteur.

10. Vérifiez périodiquement le bon état du tuyau de raccord gaz et adressez-vous à un professionnel qualifié pour le faire replacerès qu'il présente une anomalie.

11. Le cable d'alimentation et le tuyau de raccord gaz de cet apparéil ne peuvent enaucun cas être replacés par l'utilisateur. En cas d'endommagement et d'eventuel remplacement, faites appel exclusivement à un centre de service après-vente agréé.
12. Ne laïsez pas votre apparéil branché inutillement. Eteignez l'interrupteur général de l' apparéil quand vous ne l'utilisez pas et fermez le robinet du gaz.
13. Les brûleurs restent chauds longtemps après l'usage. Faites attention, ne les touchez pas.
14. Ne posez pas de casseroles instables ou déformées sur les brûleurs afin d'éviter tout renversement accidentel.
15. N'utilisez pas de solutions inflammables (alcool, essence...) à proximé de l'appareil lorsqu'il est en marche.
16. Si la cusinière est posée sur un socle, prenez les précautions qui s'imposent afin d'eviter qu'elle tombe.
17. Si l'appareil est muni d'un couvercle, essuyez tous débordements de liquides.
18. Ne fermez pas le couvercle des modèles qui en sont munis, tant que les foyers sont chauds.
19. Ne pas utiliser d'appareils de nettoyage à vapeur pour l'entretien du four

Enlèvement des apparéils menagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est appossee sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

CP 647 GT

CP 649 MT.1 - CP 6480 MT.2 (X) F

CP 649 MT.1

CP 757 GT
CP 649 MT.1

CP 649 MD.2

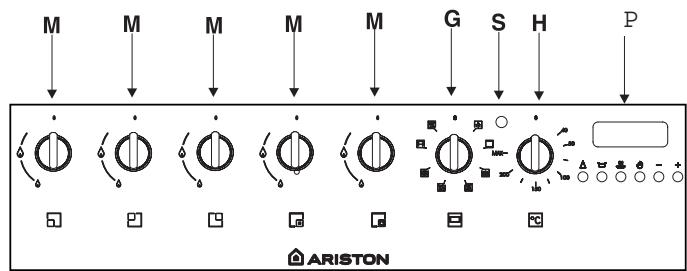

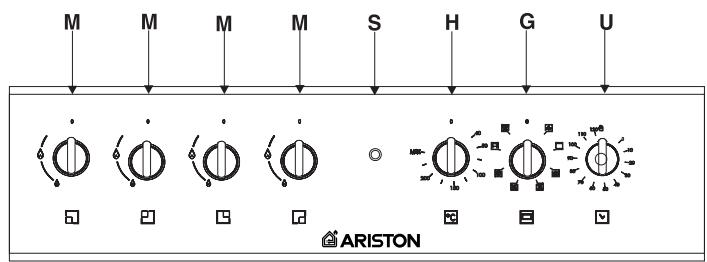

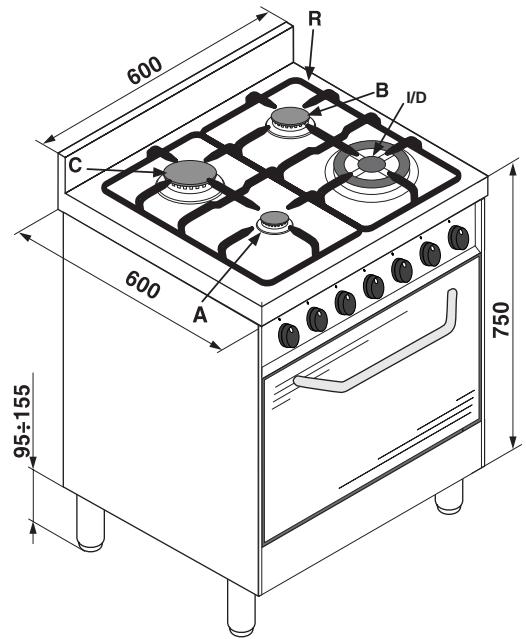

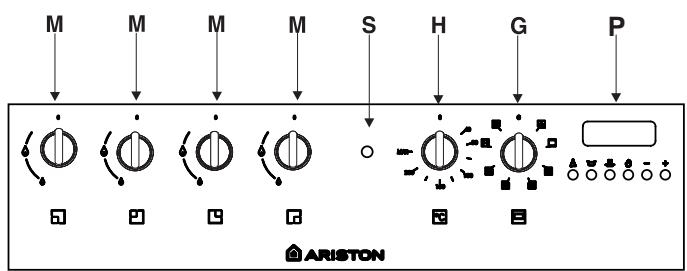

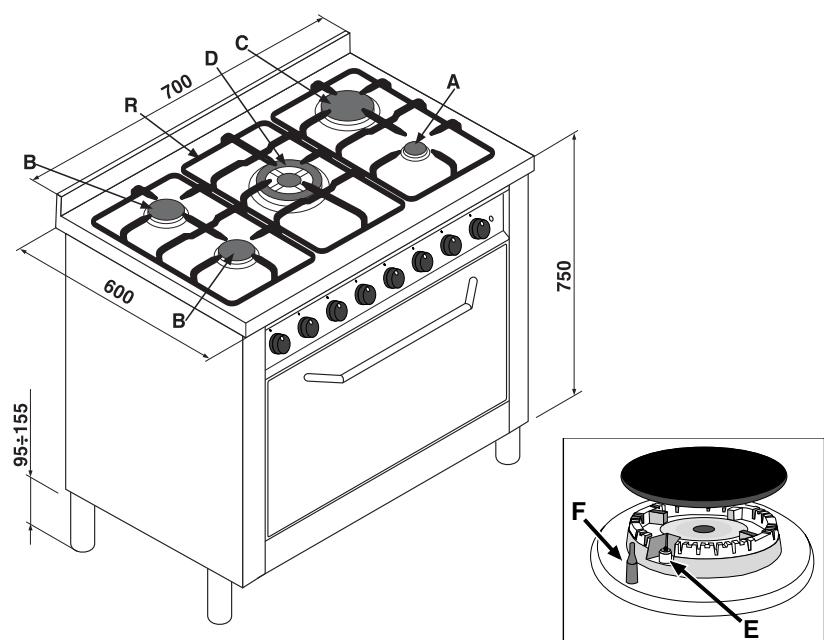

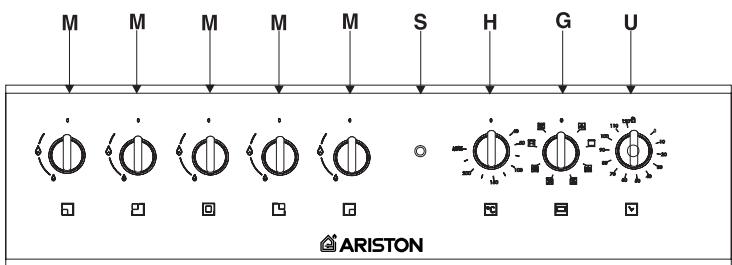

A Brûleur gaz Auxiliaire
B Bruleur gaz Semi rapide
C Brûleur gaz Rapide
D Brûleur gaz Triple couronne

Brûleur gaz DC-DR
E Bougie d'allumage des brûleurs gaz
F Dispositif de sécurité - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz.

G Manette commutateur du four électrique (selecteur types de cuisson)
H Manette thermostat du four électrique (sélection des températures)
M Manettes de commande des brûleurs gaz
R Grilles support de casseroles
PProgrammateur
S Voyant de fonctionnement d'un élément chauffant électrique
U Temporisateur

Brûleurs à gaz

Sur le bandeau de commandes, les symboles suivants sontreaproduits autour de chaque manette "M" ou biendirectement sur les manettes : Robinet

Fermé

Ouverture maximale

Ouverture minimale

En outre, à côté des manettes les symboles indiquent la position du brûleur correspondant sur le plan de cuisson. Les brûleurs sont équipés d'un dispositif de sécurité à thermocouple contre les fuites de gaz Ce dernier coupe l'arrivée de gaz dés que la flamme du brûleur s'éteint.

Pour allumer un des brûleurs procédez comme suit:

• tournez la manette correspondante dans le sens inverse des aiguilles d'une montre afin de placer l'index en face du symbole de la grande flamme;
• appuyez à fond sur la manette pour actionner l'allumage automatique du gaz;
• maintenez la manette poussaee pendant 6 secondes environ avec la flamme allumée afin de permettre le rechauffement du thermocouple de sécurité;
• relâchéz la manette et assurez-vous que l'allumage s'est bien fait de manière stable. Dans le cas contraire, renouvelez l'opération.

Tournez la manette vers le symbole de la petite flamme pour obtenir la puissance minimale. Il est possible de régler la hauteur de la flamme en variant la position de la manette entre les positions "grande flamme" et "petite flamme".

Important :

• N'actionnez pas le dispositif d'allumage automatique pendant plus de 15 secondes consécutives.
• Dans certains cas, les problèmes d'allumage peuvent être dus à la présence d'air à l'intérieur de la canalisation du gaz.
• Si la flamme d'un des brûleurs s'éteint accidentellement, le gaz continue à s'échapper pendant quelques instants avant l'intervention du dispositif de sécurité. Fermez la manette de commande et attendez, par sécurité, au moins 1 minute avant de renouveler l'allumage pour permettre à la fuite de gaz de se dissiper dans l'air.
• Lorsque le plan de cuisson n'est pas utilisé, contrôlez si les manettes sont bien sur la position de fermeture " ●". Il est conseillé, en outre, de fermer le robinet de barragege principal de la canalisation d'alimentation du gaz.

Conseils pratiques pour l'utilisation des brûleurs

Afin d'obtenir un rendement optimal des brûleurs,CHOISSEZ un brûleur approprié au diamètre du récipient àutiliser. Réglez la couronne de flammes pour qu'elle ne déborde pas le pourtour du récipient (voir tableau ci-après). Il est conseilé, en outre, de réduire la flamme dés qu'un liquide commence à bouillir, juste ce qu'il faut pour maintainir l'ébullition.

Brûleur	Ø Diamètre du récantipant (cm)
A. Auxiliaire	6 – 14
B. Demi-Rapide	15 – 20
C. Rapide	21 – 26
D. Triple couronne	24 – 26
I. Deux flammes (DC-DR interieur)	10 - 14
I. Deux flammes (DC-DR extérieur)	24 - 28

fig.1

Le plan de cuisson est muni de grilles de réduction (fig.1), qui ne peuvent être utilisées que sur le brûleur auxiliaire "A" et sur le DC-DR (interne) "I".

Le brûleur à "deux flames indépendantes"

Ce brûleur à gaz est formé de deux anneaux de flâme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximal permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double annexe de flâme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole,URTout si vous utilisez les deux brûleurs à leur réglage minima. Vous pouvez utiliser des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur interieur. Chaque couronne composant le brûleur "deux flâmes indépendantes" a sa propre manette de commande :

la manette caractérisée par le symbole l'anneau interieur ;

Ila manette caractérisée par le symbole l'anneau extérieur.

Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maxima Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme "F", appuyez pendant au moins 6 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ●”).

Pour obtenir un meilleur rendement, n'oubliez pas: Vous pouvez utiliser n'importe quel type de casserole sur les brûleurs. A condition que leur fond soit parfaitement plat.

Pour sélectionner les différentes fonctions du four, servez-vous des dispositifs de commande de son tableau de bord.

Attention: Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une demi-heure en réglient la température à son maximum. Ouvrez ensuite la porte et ventilez la piece. L'odeur qui se dégage parfois pendant cette opération est due à l'évaporation des produits utilisés pour protéger le four pendant le laps de temps qui s'écoule entre la fabrication et l'installation du produit.

Attention : Installez la lèchefrite sur le premier gradin du bas pour recueillir les graisses et les jus uniquement en cas de cuissons au grill ou au tournebroche (ce dernier n'estprésent que sur certains modèles). Pour les autres modes de cuisson n'utilisez jamais le gradin du bas et ne posez jamais d'objets à même la sole du four, vous risquériez d'abîmer l'émail. Enfournez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les gradins de la crémaillère à l'intérieur de l'enceinte du four.

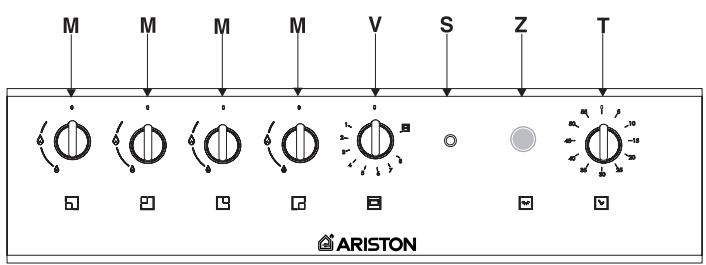

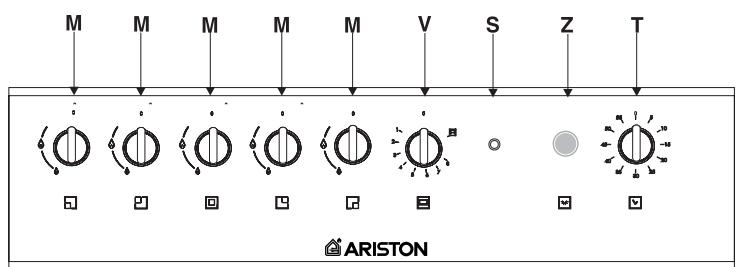

La manette du four (V)

Ce dispositif vous permet de sélectionner les différentes fonctions du four et deCHOISIR, suivant les alimentes, la tempérapure de cuisson la plus appropriée parmi celles qui sont indiquées sur la manette (comprises entre 150^ et 275^ ). Le dispositif d'allumage électronique du four est intégre à l'intérieur de la manette de commande. Pour allumer le brûleur du four, appuyez à fond sur la manette "V" tout en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position 8. Le four étant équipé d'un dispositif de sécurité gaz, après allumage du brûleur, gardez la manette "B" enforcée pendant 6 secondes environ pour permettre au gaz de passer jusqu'à ce que le thermocouple de sureté se soit rechauffé. Ne pas actionner le dispositif d'allumage électronique du brûleur du four pendant plus de 15 secondes. Si au bout de ces 15 secondes, le brûleur ne s'est toujours pas allumé, n'insistez plus, ouvrez la porte du four et attendez au moins une minute avant d'effectuer une nouvelle tentative d'allumage.

Pour sélectionner la température de cuisson, amenez l'indication de la valeur désirée en face du repèreitué sur le tableau de bord; voir ci-dessous la gamme des températures disponibles. La température est automatiquement atteinte et maintainue par le thermostat commandé par la manette.

Position 1(minima)	Position 2	Position 3	Position 4
150°-155°C	155°C	175°C	195°C
Position 5	Position 6	Position 7	Position 8
215°C	235°C	260°C	275°C

Allumage manuel du four

En cas de panne de courant, vous pouvez allumer manuellement le brûleur du four comme suit:

a) ouvre la porte du four
b) approche une allumette ou un allume-gaz à l'ouverture, appuyez à fond sur la manette "V" et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position 8.

c) après allumage, fermez la porte du four.

Attention: en cas d'extinction accidentelle des flammes du brûleur, fermez la manette de commande "V", ouvrez la porte du four et attendez au moins une minute avant d'effectuer une nouvelle tentative d'allumage.

La manette du gril (V)

Votre four dispose d'un grill électrique. La températe élevée et directe du grill permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au grill est particulièrement recommendée pour les plats qui exigent une températe élevée à leur surface : côtes de vase et de bœuf, entrecôtes, filet, hamburgers, etc....

Le grill est contrôle par un dispositif thermostatique qui règle son fonctionnement.

Important: si vous utilisez le gril laissez la porte du four fermée.

Vous trouvrez des exemples d'utilisation dans le paragraphe "Conseils utiles pour la cuisson".

En tournant la manette "V" jusqu'à la position « you pouvez non seulement allumer le grill à infrarouges mais aussi le moteur du tournebroche qui reste allumé tant que le grill fonctionne.

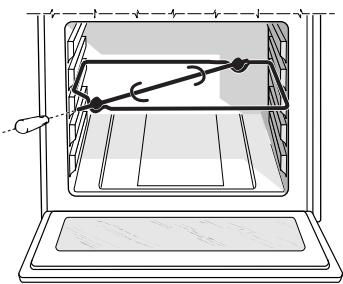

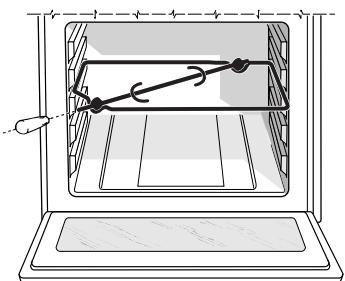

Le tournebroche

Pour activer le tournebroche, précédez comme suit :

a) placez la l'echefrite sur le premier gradin ;
b) installez le support du tournebroche sur le 3ème gradin

et introduizez la broche sur le tournebroche positionné dans le fond du four en la faisant passer à travers le trou prévu ;

c) branchez le tournebroche en amenant le selecteur "V" sur la position

Attention : pendant le fonctionnement la porte du four est chaude. Eloignez les jeunes enfants.

Le bouton pour l'allumage de I'éclairage du four (Z).

Il est identifié par le symbole et permet grâce à l'allumage de la lampe à l'intérieur du four de contrôle la cuisson sans ouvrir la porte.

Levoyant defonctionnement dugril (S)

Il indique la phase de montée en température de ce dernier et il s'éteintès que la température maximale est atteinte à l'intérieur du four. Levoyant lumineux s'allume et s'éteint alternatively pour indiquer que le thermostat fonctionne correctement pour maintainir la température du four au degré pres.

La minuterie (presentsur certains modèles)

Pour utiliser la minuterie, remontez la sonnerie en tournant la manette "T" d'un tour presque complet dans le sens des aiguilles d'une montre ; puis, en tournant dans le sens inverse, établissez le temps désiré en amenant le numéro correspondant aux minutes préétablies en face du repère fixe sur le bandeau.

Position du sélecteur	Aliments à cuire	Poids (Kg)	Position gradins en partant du bas	Temps de préchauffage (minutes)	Position sélecteur de températures	Temps de cuisson (minutes)
Four	Lasagnes	2,5	3	10	200	55-60
	Cannelloni	2,5	3	10	200	40-45
	Gratin de pâtés	2,2	3	10	200	50-55
	Veau	1,7	2	10	210	80-90
	Poulet	1,5	3	10	200	70-80
	Dinde	2,5	3	10	200	80-90
	Canard	1,8	3	10	200	90-100
	Lapin	2,0	3	10	200	80-90
	Longe de porc	1,5	3	10	200	70-80
	Gigot d'agneau	1,8	3	10	200	80-90
	Maquereaux	1,3	3	10	200	30-40
	Denté	1,5	3	10	180	30-40
	Truite en papillote	1,0	3	10	200	30-35
	Pizza napolitaine	0,6	3	15	210	15-20
	Biscuits secs	0,5	4	15	180	25-30
	Tarte	1,1	3	15	180	30-35
	Gâteau au chocolat	1,0	3	15	165	50-60
	Gâteaux levés	1,0	4	15	165	50-60
Gril	Soles et sépioles	1	4	5	-	6
	Brochettes de calmars et de crevettes	1	4	3	-	4
	Tranches de colin	1	4	3	-	10
	Légumes grillés	1	4	-	-	8-10
	Steaks de veau	1	4	5	-	20-25
	Côtelettes	1,5	4	5	-	20-25
	Hamburgers	1	4	3	-	10-15
	Saucisses	1,7	4	5	-	20-25
	Croque-monsieur	n.° 4	4	3	-	2-3
	Avec tournebroche (si vous appeareil en est équipé)
	Veau à la broche	1.0	-	-	-	80-90
	Poulet à la broche	1.5	-	-	-	80-90
	Agneau à la broche	1.0	-	-	-	80-90

N.B.: les temps de cuisson sont purement indicatifs et peuvent etre modifiés selon les goûts de chacun. En cas de cuisson au grill, placez always la lèchefrite sur le 1er gradin en partant du bas.

TIMER (FOUR ELECTRIQUE)

Il peut de programmer le four ou le grill comme suit:

• département cuisson différé avec durée établie;
• département immédiat avec durée établie;
• minuteur.

Fonction des touches :

: minuteur heures, minutes
1: durée ciisson
fin de cuisson
: commutation manuelle
: sélection temps à rebours
+ : sélection temps en avant

Comment remetre à l'heure l'horloge digitale

Après raccordement à la ligne ou après une coupure de courant, l'afficheur clignote sur: 0.00

• Appuyez simultanément sur les touches où suis,

(dans les 4 secondes suivantes), remettez l'heure exacte à l'aide des touches - et +.

La touche + sert à augmenter le temps.

La touche - sert à diminuer le temps.

Des mises à l'heure écventuelles peuvent être effectuees de deux facons differentes:

1. Refaire complètement les opérations susmentionnées
2. Appuyer sur la touche puis, à l'aide des touches - et +,mettre à l'heure.

Fonctionnement manuel du four

Après la sélection de l'heure, le programmeur va automatiquement sur la position manuelle.

Note: Appuyez sur la touche pour rétablier le fonctionnement manuel après chaque cuisson "Automatique".

Départ cuisson différé avec durée établie

Il faut seLECTIONner la durée et l'heure de fin de cuisson.

Supposons que l'afficheur indique 10 heures

1. Tournez les manettes de commande du four sur la température désirée (exemple: four statique, 200^ )
2. Appuyez sur la touche qui, (dans les 4 secondes qui suivent) programmez à l'aide des touches - et + la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de:

3 0

En l'achant la touche, 4 secondes après, l'houre courante réapparait avec le symbole et l'inscription auto
3. Appuyez sur la touche où, sur les touches - et + jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures

13·00
4. En l'achant la touche, l'afficheur indique au bout de 4 secondes l'heure courante:

10·00

L'inscription auto allumée rappelle qu'il y a programmation de la durée et de l'heure de fin de cuisson en automatique. Le four s'allume alors automatiquement à 12h30 pour s'eteindre ensuite au bout de 30 minutes. Quand le four est allumé, la casserole allumée apparaît pendant toute la durée de cuisson. En appuyant sur la touche à n'importe quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche « « yours pouvez afficher l'heure de fin de cuisson.

En fin de cuisson, un signal acoustique retentit; pour l'interrompre, appuyez sur une touche quelconque sauf sur - et +...

Départ immédiat avec durée établie

En ne programmant que la durée (points 1 et 2 du paragraphe "Départ de cuisson différé avec durée établie") la cuisson démarre aussi.

Pour annuler une cuisson déjà programmée

Appuyez sur la touche et à l'aide de la touche - ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel

Fonction minuteur

Le fonctionnement du minuteur prévoit la sélection d'un temps qui fait partir un compte à rebours. Cette fonction ne contrôle ni l'allumage ni l'arrêt du four, il n'y a qu'un signal acoustique une fois le temps écoulé.

Appuyez sur la touche il y a affichage de:

A l'aide des touches- et + sélectionnez le temps désiré. En l'achant la touche le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

10.00

Une fois le temps écoué, un signal acoustique retentit, pour l'arrêter appuyez sur une touche quelconque (sauf touches - et +) et le symbole s'éteint.

Correction effacement des données

• les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche - o +.
• En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa.
• En cas de fonctionnement programme, l'appareil n'accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l'appareil.

Temporisateur

(mod.CP 648 MT.1 - CP 758 MT.1 - CP 6480 MT.2 (X) F)

Fonctionnement manuel

Tournez le bouton du temporisateur portant le symbole dans le sens inverse des aiguilles d'une montre pour amener le repere sur le symbole (manuale). (manuel). Allumez le four à l'aide de la manette du selecteur et selectionnez la température désirée à l'aide de la manette du thermostat. Pour éteindre le four, tournez le bouton du temporisateur jusqu'à sa position de départ " ●".

Fonctionnement avec programmation des temps de cuisson
Tournez le bouton du temporisateur dans le sens des aiguilles d'une montre pour positionner le repère sur la durée可以选择 (de 10 à 120 minutes). Allumez le four à l'aide de la manette du sélecteur et Sélectionnez la température désirée à l'aide de la manette du thermostat. Dès que le décompte prend fin, un signal acoustique retentit, il cessera au bout d'une minute ou en appuyant sur une touche quelconque.

N'oubliez pas que le temporisateur se désactive dés que l'on lance une cuisson (qu'elle soit immédiate ou programmee).

Système de refroidissement

(CP 648 MT.1 - CP 6480 MT.2 F - CP 649 MT.1 - CP 649 MD.2 - CP 758 MT.1)

Volume utile du four GAZ : litres 58

Tension et fréquence d'alimentation :

230V ~ 50Hz 2250WCP 758 MT.2)

Pour réduire la température à l'extérieur du four, certains modèles sont équipés d'un ventilateur qui est mis en marche à l'aide du bouton de selection des programmes "G". Dans ce cas, le ventilateur fonctionne en permanence et envoie de l'air à l'extérieur par une fente située entre le bandeau et la porte du four.

Rappel : en fin de cuisson, la turbine continue à fonctionner même si le bouton «G» est sur «0», tant que le four n'est pas suffisamment froid.

Pour le mod. ...MT.1: le ventilateur ne se met en marche que quand le four est chaud.

Après avoir sorti les alimentés du four, laissez la porte semiovverte pendant quelques instants : la durée du cycle de refroidissement en sera considérablement réduite. Ce processus est contrôle par un thermostat supplémentaire et peut être effectué en un ou plusieurs cycles.

Attention : Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une demi-heure en réglient la température à son maximum. Ouvrez ensuite la porte et ventilé la piece. L'odeur qui se dégage parfois pendant cette opération est due à l'évaporation des produits utilisés pour protégger le four pendant le laps de temps qui s'écoule entre la fabrication et l'installation du produit.

Attention: Installez la lèchefrite sur le premier gradin du bas pour recueiller les graisses et les jus uniquement en cas de cuissons au gril ou au tournebroche (ce dernier n'est liént que sur certains modèles). Pour les autres modes de cuisson n'utilise jamais le gradin du bas et ne posez jamais d'objets à même la sole du four, vous risqueriez d'abimer l'émail. Enfoumez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les gradins de la crémaillère à l'intérieur de l'enceinte du four.

Sélectionnez ce symbole pour n'utiliser que la lampe d'éclairage interieur: c'est la fonction ideale pour décongeler rapidement les alimentes.

Four Traditionnel

Position selector de températures "H": entre 40^ et MAX.

En effectuant ce besoin, vous obtiendarez le branchement des deux résistances (sole et voûte) C'est le four traditionnel de grand-mère revu pour atteindre un niveau exceptionnel de diffusion de la chaleur et d'économie d'électricité. Rien n'égale le four traditionnel quand il s'agit de cuisiner des plats garnis traditionnels tels que : côtes de porc au chou, morue à l'espagone, stockfisch à la mode d'Ancône, veau au riz etc... Vous obtiendarez des résultats tout aussi excellents pour vos plats de viande de bœuf ou de veau tels que : bœuf braisé, ragôtut, goulasch, gibier, jambon et longe de porc etc... qui exigent une cuisson lente et de féuents ajouts de liquides. C'est aussi le mode de cuisson recommendé pour les gâteaux, les fruits et les plats mijotés dans des cocottes avec couvercle. Lorsque vous utilisez le four traditionnel, ne cuisez que sur un seul niveau pour avoir une meilleure diffusion de la chaleur. Choisissez le niveau qui vous permettra de更好地 équilibrer la quantité de chaleur provenant de la voûte et de la sole. Enfoumez, au besoin, sur les gradins du haut ou du bas selon que vous désirez plus de chaleur provenant de la voûte ou de la sole.

Four Pâtisserie

Position sélecteur de températures "H": entre 40^ et MAX.

Mise en marche de l'élement chauffant arrirée ainsi que du ventilateur pour obtenir une chaleur douce et uniforme à l'intérieur du four. L'absorption électriche de cette fonction n'est que de 1600 W. Cette fonction est particulièrement indiquée pour la cuisson de mets délicats comme les gâteaux levés et certains petits-fours sur 3 niveaux en même temps. Quelques exemples: choux à la crème, biscuits sucrés et salés, friands, biscuit roulé et légumes gratinés, etc....

Position sélecteur de températures "H": entre 40^ et MAX.

Mise en marche des éléments chauffants ainsi que du ventilateur pour obtenir une chaleur constante et uniforme à l'intérieur du four. Cette fonction est particulièrement indiquée pour les cissons rapides (pas besoin de préchauffage) de plats préemballés (par exemple: surgelés ou précuits) et pour certaines "préparations maison". Grâce à la "Cuisson rapide" vous obtiendarez d'excellents résultats en n'utilisant qu'un seul niveau (le 2ème en partant du bas).

Four Multicuisson

Position sélecteur de températures "H": entre 40^ et MAX.

Position selector de températures "H": entre 40^ et MAX.

Mise en marche des éléments chauffants ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore

de façon uniforme et en tous points. Vous pouvez ainsi procéder à une cuisson groupée en enfoumt plusieurs plats ensemble à condition qu'ils ciésent à la même température. Pour cuire simultanément sur 2 niveaux, suivez les conseils foumis dans le paragraph "Cuisson groupée sur plusieurs niveaux". C'est la fonction qui convient le moyen à des plats gratinés ou à la cuisson prolongée tels que : lasagnes, gratins de pâtes, poulet rôti et pommes de terre au four etc... Lechioix de températures plus basses, possible grâce à une meilleure répartition de la chaleur, vous permettra d'obtenir des rôts de viande plus juteux et tendres à souhait avec une moindre perte de poids. Le Multicuisson convient à merveille à la cuisson du poisson qui ne subit aucune ALTERation de son aspect et de son goût car il exige un moindre apport de condiment. Vous obtendrez aussi d'excellents résultats lors de la cuisson des légumes: courgettes, aubergines, poivrons, tomatoes etc.

Desserts : vous réussirez à coup sur vos gâteaux levés.

La fonction "Multicuisson", réglée à une température de 80^ sert aussi à décongeler rapidement la viande, rouge ou blanche, le pain. Pour décongeler des mets plus délicats, Sélectionnez une température de 60^ ou n'utilise que la circulation d'air froid en amendant le sélecteur de températures sur 0^ .

Four Pizza

Position selector de températures "H": entre 40^ et MAX.

Mise en marche des éléments chauffants, inférieur et circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide grâce à sa très grande puissance (2800 W), l'apport de chaleur étant dans ce cas plus important dans le bas du four. Cette fonction "four pizza" est particulièrement indiquée pour des plats qui exigent une très grossse quantité de chaleur, tels que: pizza et gros rots. N'utilise qu'une l'échefrite ou qu'une grille à la fois. Sinon, pensez à les changer de place à mi-cuisson.

Grill

Position sélecteur de températures "H": entre 40^ et MAX.

Mise en marche de l'élement chauffant supérieur central ainsi que du toumbroche.

La température élevée et directe du gril permet de saisser l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommendée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de boeuf, entrecôtes, fillet, hamburger, etc....

Voutrouverez des exemples d'utilisation dans le paragraphe "Conseils utiles pour la cuisson".

Important : si vous utilisez le grill laissez la porte du four fermée. Pour utiliser le tournebroche voir paragraphe correspondant.

La position "gril ventilé" est extrémement utile pour des grillades rapides, la chaleur produit par le grill bien distribuée permet de dorer en surface et de cuire en dessous aussi.

Le tournebroche

Pour activer le tournebroche, procedez comme suit :

a) place la lèchefrite sur le premier gradin ;
b) installez le support du tournebroche sur le 3ème gradin et introduizez la broche sur le tournebroche positionné dans le fond du four en la faisant passer à travers le trou prévu ;
c) branchez le tournebroche en amenant le selecteur

"G" sur la position

Important: débranchez l'appareil avant de procéder à toute opération de nettoyage.

Pour assurer la longévité de votre four, il est indispensable d'effectuer féquement un nettoyage général et soigné, en tenant compte des conseils suivants.

Intérieur de la porte du four:

Le nettoyage de la surface doit être effectué avec de l'eau chaude et du détergent liquide non abrasif puis la rinçer et la secher.

Intérieur du four: (préSENTe uniquement sur certains modèles)

L'intérieur du four est revetu d'un email microporeux spécial autonettoyante qui, à une températe normale comprise entre 200 et 300^ , oxyde et élimine complètement pendant la cuisson toutes les projections de graisse. Le nettoyage est ainsi extrémement simplifié: il suffit de passer régulièrement après chaque cuisson, un chiffon humide sur les surfaces du four pour enlever la mini couche de poussière qui peut s'y être déposée au cours de la cuisson. Les surfaces garderont ainsi intacte leur propriété autonettoyante.
- Au cours de la cuisson, s'il y a eu des débordements de liquide ou si la graisse n'a pas été complètement eliminée (par exemple cuisson au grilloir au cours de laquelle la température n'est pas suffisante pour que l'émail autonettoyant agisse complètement), il est conseillé de faire fonctionner le four à vide à la température maximum afin d'éliminer complètement tous les résidus graisseux.
- Si cette opération ne devait pas éliminer complètement la saleté, présente en quantité excessive, probablement parce que les règles d'entretien susmentionnées n'ont pas été respectées, effectuer le nettoyage minutieux des surfaces avec de l'eau chaude et un chiffon humide (sans utiliser aucun type de produits détergents), puis rincer et essuyer soigneusement
- Ne jamais enlever éventuelles incrustations en utilisant des objets pointus qui pouraient griffer le revêtement autonettoyante.
- Si les surfaces autonettoyantes à l'intérieur du four étaient endommagées ou rendues inutilisables, à cause d'une mauvaise'utilisation ou après plusieurs années d'utilisation, il est possible de commander un kit de panneaux autonettoyantes pour revêter l'intérieur du four. Pour le commander, s'adresser au notre service après vente.

Extérieur du four:

• Effectuer le nettoyage seulement lorsque le four est froid.
• La surface en acier inox et surtout les zones propont les symboles sérigraphiés ne doivent pas être nettoyées avec des détermagent abrasifs; utiliser de préférence uniquement un chiffon humide avec de l'eau tiède et du liquide vaisselle. L'acier inox peut rester taché s'il est en contact prolongé avec de l'eau calcaire ou un détermagent agressif. Il est donc nécessaire de rincer abondamment la surface après le nettoyage.

Important: le nettoyage doit être effectué dans le sens horizontal (sens du dessin de l'accier).

• Àprous le nettoyage il est possible de Traitser l'inox pour rendre à la surface sa brillance: utiliser exclusivement un produit spécifique pour l'acier inox.

Avertissement: ne pas utiliser de poudre abrasive, de détergent agressif ou de liquide acide pour le nettoyage.

Plan de cuisson:

• Les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible. Vérifiez qu'aucun orifice de sortie du gaz ne soit obstrué. Il faudra ensuite les essuyer soignement avant de les réutiliser.
• Nettoyer régulierement l'extrémité des bougies d'allumage automatique du plan de cuisson.

Graissage des robinets

Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors procéder à son nettoyage interne et remettre de laGRAisse. Cette opération doit être effectuee par un technicien agree par le fabricant.

FIG. 2

FIG. 3

Démontage/montage de la porte du four

Pour faciliter le nettoyage à l'intérieur du four, vous pouvez démonter la porte du four en procédant comme suit (fig.2-3):

• Ouvrez complètement la porte et soulevez les 2 leviers "B" (fig. 2);
• Fermez à présent partiellement la porte et souveez-la en dégageant les crochets "A" comme illustré figure 3.

Pour remonter la porte :

• Tenez la porte en position vertical, introduisez les 2 crochets "A" dans les fentes;
• Vérifiéz que l'encoche "D" soit bien insérée sur le bord de la fente (déplacez légèrement la porte en avant et en arrrière);
• Porte complètement ouverte, décrochez les 2 leviers "B" vers le bas, puis fermez la porte.

Remplacement de la lampe d'éclairage du four

Assurez vous que l'appareil soit bien débranché电量quement.

Dévissez la calotte de protection en verre située à l'intérieur du four.

Dévissez la lampe et remplacez-la par une lampe appropriée résistante aux températures élevées (300^) ayant les caractéristiques suivantes:

• Tension 230 V
• Puissance 15 W
  Culot E 14

Les instructions qui suivent s'adressent à l'installateur qualifié afin qu'il exécute les opérations d'installation, réglage et entretien technique conformément aux normes en vigueur.

Important : avant d'effectuer toute opération de réglage, entretien, etc., assurez-vous que l'appareil soit déconnecté électriquement. Si l'appareil doit obligatoirement rester sous tension, il faudra prendre toutes les mesures de précaution nécessaires. Les cusinières ont les caractéristiques techniques suivantes :

Categorie II 2E+3+

Classe 1

Classe 2 sous-classe 1

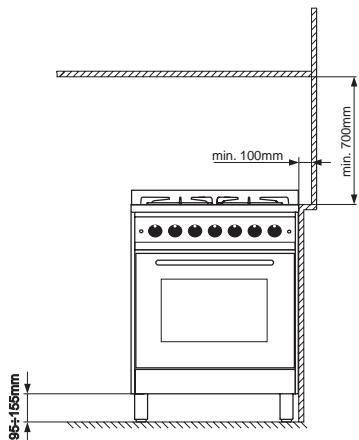

Les dimensions de la cusinière sont indiquées dans la figure de la page 2. Afin de garantir le parfait fonctionnement de l'appareil installé à côté des meubles, il est indispensable de respecter les distances minimales indiquées à la fig. 4. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65^ .

fig.5

fig.4

Avant d'installer la cusinière, fixez les pieds support de 95 ÷ 155 mm de haut (fournis avec l'appareil) dans les trous prévus dans le bas de la cusinière (fig. 5). Ces pieds sont régables au moyen de vis, ils permettent par conséquent demettre la cusinière à niveau en cas de besoin.

Positionnement

Cet apparéil ne peut être installé et utilisé que dans un local toujours parfaitement aéré conformément aux normes en vigueur. Les conditions essentielles suivantes doivent être respectées:

• L'appareil doit evacuer les produits de la combustion dans une hotte prévue à cet effet qui doit être raccordée à une cheminée, à un carneau ou directement à l'extérieur (fig. 6).
• Si l'installation de la hotte n'est pas possible, il est permitted d'inverterir un électroventilateur, sur une fenêtre ou sur un mur donnant vers l'extérieur, qui devra être mis en marche en même temps que le plan de cuisson.

fig.6

En cas de cheminée ou conduit de fumée ramifié (réservé aux apparèils de cuisson)
Directement à l'extérieur

Ventilation de la cuisine

Il est indispensable que la pièce ou l'appareil est installé dispose d'une quantité d'air égale à la quantité nécessaire pour une bonne combustion du gaz et l'aération de la pièce. L'afflux naturel de l'air doit se produit à travers des ouvertures permanentes réalisées dans les murs de la pièce qui donnent vers l'extérieur, ou bien des conduits de ventilation individuels ou collectifs ramifiés, conformes aux normes applicables en la matière. L'air de ventilation doit être prélevé directement de l'extérieur, dans une zone loin de sources de pollution. L'ouverture d'aération devra avoir les caractéristiques suivantes (fig. 7A):

• avoir une section libre totale nette de passage de 6cm^2 au moins pour chaque kW de débit thermique nominal de l'appareil, avec un minimum de 100cm^2 (le débit thermique est indiqué sur la plaquette signalétique);
• être réalisée de manière à ce que les bouches d'ouverture, aussi bien à l'intérieur qu'à l'extérieur du mur, ne puissant pas être obstruées;
• être protégée par exemple par des grilles, treillis métallique, etc. de façon à ne pas réduire la section utile susmentionnée;
• être située à une hauteur proche du niveau du sol.

Detail A
Local adjacent
Local à

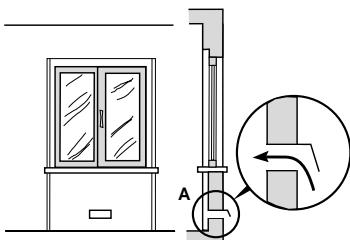

Examples d'ouverture de ventilation pour l'air comburant

Agrandissement de la fissure entre la porte et le sol
fig. 7A
fig.7B

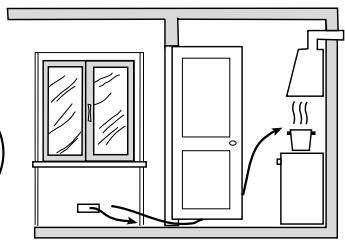

L'afflux de l'air peut provenir également d'une piece voisine pourvu que cette piece ne soit pas une chambre à coucher ou une piece à risque d'incendie telle que débarras, garage, dépôt de matérielux combustibles, etc., et qu'elle soit ventilée conformément aux normes applicables en la matière. Le flux d'air de la piece voisine jusqu'à la piece àventiler peut se produit librement à travers des ouvertures permanentes, ayant une section non inférieure à celle susmentionnée. Ces ouvertures pourront également être réalisées en agrandissant la fissure entre la porte et le sol (fig. 7B). Si on utilise un electroventilateur pour l'évacuation des produits de la combustion, l'ouverture de ventilation devra être augmentée en fonction du débit d'air maximal de ce dernier. L'électroventilateur devra avoir un débit suffisant à garantir, pour la piece de la cuisine, un renouvellement horaire d'air égal à 3-5 fois son volume. Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'aspiration de l'électroventilateur s'il existe. Les gaz de petrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Par conséquent, les pieces contenant des bouteilles de GPL doivent-disposer d'ouvertures vers l'extérieur au niveau du sol afin de permettre l'évacuation à partir du bas d'eventuelles fuites de gaz. En outre, ne jamais stocker des bouteilles de GPL (meme vides) dans des locaux souterrains. Il est opportun de conserver dans la piece uniquement la bouteille de gaz utilisée, raccordée loin de sources de chaleur qui risqueraient d'en augmenter la température au-delà de 50^ .

Alimentation gaz

• Le raccord de l'appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l'appareil soit bien réglé pour ce type de gaz.
• Cet apparéil est prédisposé pour fonctionner avec le gaz indiqué sur l'étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l'étiquette, il faudra replacer les injecteurs (en dotation) en respectant les instructions du paragraph "Adaptation aux différents types de gaz".
• Afin de garantir un fonctionnement sur, un usage approprié de l'énergie et une plus longue durée de l'appareil, vérifie que la pression d'alimentation corresponde aux valeurs individues sur le tableau 1 "Caracteristiques des brûleurs et des injecteurs", dans le cas contraire installez sur la canalisation d'accève du gaz un régulateur de pression spécial conforme aux normes applicables en la matière.
• Effectuez le raccord de manière à ne pas provoquer des sollicitations d'aucune sorte sur l'appareil.

Reliez le raccord filtré 12 "G male cylindrique "F" (fig. 8) place sur le côte arrêté de l'appareil, par tuyau métallique rigide avec des raccords (fig. 8-D) conformes aux normes applicables, ou bien par tuyau flexible métallique à paroi continue avec raccords (fig. 8-C) conforme aux normes, qui ne doit pas dépasser 2000 mm d'extension totale. Vérifiez en outre que le tube de raccordement ne puisse entre en contact avec des parties mobiles risquant de l'abîmer ou de l'écraser. Si vous utilisez un tuyau flexible en caoutchouc, appliquez l'about annelé spécial pour gaz liquide (fig. 8-A) ou pour gaz naturel (fig. 8-B).Le joint "G" (fourni) doit être utilisèpourt tous les types des raccordement . Fixez les deux extrémités du tuyau au moyen de colliers serre-tube "E" selon les normes en vigueur. Le tuyau flexible doit être conforme aux normes en vigueur et spécifique pour le type de gaz utilisé. En outre:

• il doit être le plus court possible, avec une longueur maximale de 1,5 metres;
• il ne doit pas partager de plis ou d'étranglements;
• il ne doit pas entraîr en contact avec la paroi arrêté de l'appareil, ou de toute façon avec des parties pouvant atteindre une température de 50^ ;
• il ne doit pas passer à travers des orifices ou des fentes destinés à l'évacuation des gaz brûlés du four;
• il ne doit pas entraîr en contact avec des parties coupantes ou des arêtes vives;
• il doit pouvoir être facilement examé tout le long de son parcours afin de contrôler son état de conservation;
• il doit être remplacec avant la date imprimée sur le tuyau même.

Important: Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en viqueur.

A la fin du travail, assurez-vous que l'étanchéité du raccordement gaz soit parfaite en utilisant de l'eau savonneuse (n'utilise jamais une flâme!). Assurez-vous que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés.

Adaptation aux différents types de gaz (Instructions pour le plan)

Pour adapter l'appareil à un type de gaz autres que celui pour lequel il a été créé (indiqué sur la plaquette fixée sur le plan ou sur l'emballage) remplacez les injecteurs de tous les brûleurs en

procedant comme suit :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
• dévissez les injecteurs (fig. 9) à l'aide d'une clé à tube de 7 mm. et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs") remontez les différentes parties en effectuant les opérations dans le sens inverse.
• en fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouvrez dans nos centres de Service Àpres-vente.

fig.9

fig.10

Remplacement des injecteurs sur le brûleur "deux flames" indépendantes :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir Fig. C et Fig. D);
• dévissez les injecteurs à l'aide d'une clé en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
• remontez les différentes parties en effectuant les opérations dans le sens inverse.

Fig. C

Fig. D

Réglage de l'air primaire des brûleurs

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

Réglage des minima

• Placer le robinet sur la position de minima;
• enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à droite du robinet (fig.10) jusqu'à ce que vous obtieniez une flamme régulière, utilisez un tournevis (en dévissant la vis le minima augmente, en la vissant il diminue).

N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.

• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
• En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparéils, réglez les brûleurs au minima et augmentez leur débit en agissant sur la vis de réglage.

Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

Adaptation aux différents types de gaz (Instructions pour le four)

Pour adapter la cusinière à un type de gaz différent de celui pour lequel elle est prédisposée (indiqué sur les étiquettes), il faut procéder comme suit:

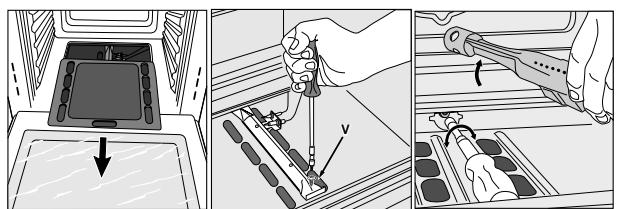

a) Remplacement de l'injecteur du brûleur du four

• ouvrez complètement la porte du fou
  sortez la sole du four coulissante
• dévissez la vis de fixation du brûleur
• enlevez le brûleur du four après avoir dévissé la vis "V";
• dévissez l'injecteur du brûleur du four à l'aide de la clé à tube adaptée pour les injecteurs, ou mistrés encore avec une clé à tube de 7 mm. et remplacez-le par celui adaptable au nouveau type de gaz (voir tableau 1).

Faites très attention aux câbles des bougiees et aux tuyaux des thermocouples.

• remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage du minima du brûleur du four

c) Reglez le minima du bruleur du four:

• tournez le bouton sur la position de Min après l'avoir laissé pendant environ 10 minutes sur la position Max;
• enlevez le bouton
• enlevez le disque fixé sur le bandeau
• agissez sur la vis de réglage positionné à l'extérieur de la tige du thermostat jusqu'à obtenir une petite flâme régulière (voir figure 11), la flâme est visible à travers les ouvertures de la sole du four;

N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.
- vérifie si, en tournant rapidement le bouton, de la position 8 à la position 1 ou en ouvrant et refermant brusquement la porte du four, le brûleur ne s'éteint pas.

Attention

En fin d'opération remplaner la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans le Kit des injecteur

fig.11

Note

Si la pression du gaz utilise est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié conforme aux Normes applicables en la matière sur les "régulateurs pour gaz canalisés".

RACCORDEMENT ELECTRIQUE

Les jours munis d'un cordon d'alimentation tripolaire, sont prévus pour un fonctionnement au courant alternatively à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sur l'appareil) et dans le livre d'instructions. Le conducteur de terre du cable est jaune-vert.

Montage du cordon d'alimentation

Ouverture du bornier :

• Faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle du bonier ;
  Tirez et ouvre le couvercle du bornier.

Pour monter le cordon d'alimentation, procedez comme suit :

• dévissez la vis du serre-câble de même que les trois vis des contacts L-N-
  Fixez les fils sous les têtes de vis en respectant les couleurs : Bleu (N) Marron (L) Jaune-Vert
• fixez le cable d'alimentation dans le serre-cable correspondant et fermez le couvercle

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une fiche normalisée pour la charge indiquée sur la plaquette des caractéristiques; en cas de branchement direct au réseau, intercalez entre l'appareil et l'installation électrique un interrupteur omnipolaire ayant au moins 3 mm d'ouverture entre les contacts, dimensionné à la charge et conforme aux normes applicables (l'interrupteur ne doit pas interrompre le fil de la terre).

Le cable d'alimentation ne doit atteindre, en�除 un point, des températures dépassant de 50^ la températe ambiente.

Avant de procéder au branchement, vérifie que :

• La sécurité électricque de cet apparéil n'est assurée que si ce dernier est correctement raccordé à une installation de mise à la terre conformément aux normes applicables en matière de sécurité électricque. Il est indispensable de vérifier si cette condition fondamentale de sécurité est bien remplie; en cas de doute, faites appel à un professionnel du secteur pour un contrôle minutieux de l'installation électricque. Le fabricant ne peut enaucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.
• Avant de brancher l'appareil, vérifie si les caractéristiques techniques reportées sur les étiquettes (apposées sur l'appareil et/ou sur l'emballage) correspondent bien à celles de votre installation électrique et gaz.
• Vérifie si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance maximale de l'appareil figurant sur la plaquette. En cas de doute, faites appel à un professionnel du secteur.
• En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites replacer cette prise par une autre appropriée par un professionnel du secteur. Ce dernier devra aussi vérifier si la section des câbles de la prise est apte à supporter la puissance

absorbée par l'appareil. En général, il vaut moins n'utiliser ni adaptateurs, ni prises multiples ni rallonges. Si leuremploi s'avère indispensable, n'utilise que des adaptateurs simples ou multiples et des rallonges conformes aux normes de

sécurities, tout en veillant à ne pas dépasser la limite de la charge électrique indiquée sur l'adaptateur simple ou sur les rallonges et la puissance max. indiquée sur l'adaptateur multiple. La fiche et la prise doivent être facilement accessibles.

CHARACTERISTIQUES DES BRULEURS ET DES INJECTEURS

Tableau 1				Gaz liquides				Gaz naturels
BRûLEUR	Diamètre brûleur (mm)	Puisance thermique kW (H.s.*)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit * g/h		Injecteur 1/100 (mm)	Débit * l/h
		Nom.	Red.			G30	G31		G20	G25
C. Rapide	100	3.00	0.7	40	86	218	214	116	286	332
B. Demi-rapide	75	1.65	0.4	30	64	120	118	96	157	183
A. Auxiliaire	55	1.00	0.3	27	50	73	71	71	95	111
D. Triple Couronne	130	3.25	1.3	57	91	236	232	124	309	360
I. Deux flammes (DC-DR interieur)	30	0.90	0.4	30	44	65	64	70	86	100
I. Deux flammes (DC-DR extérieur)	130	4.10	1.3	57	70	298	293	110	390	454
Four Gas		2.6	0.7	49	78	189	186	113	248	288
Pression de alimentation	Nom.(mbar)Min.(mbar)Max.(mbar)					28-302035	372545		201725	201725

• A 15°C et 1013 mbar-gaz sec

Propane G31 H.s. = 50,37 MJ/kg

Butane G30 H.s. = 49,47 MJ/kg

Methane G20 H.s. = 37,78 MJ/m³

Méthane G25 H.s. = 32,49 MJ/m³

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ;
  89/336/CEE du 03/05/89 (Compatibilité electromagnétique) et modifications successives ;
• 90/336/CEE du 29/06/90 (Gaz) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.

CARACTERISTIQUES TECHNIQUES FOUR

Mod: CP 648 MT.1 - CP 6480 MT.2 (X) F - CP 758 MT.1 -

CP 649 MT.1 - CP 649 MD.2

Volume utile du four ELECTRIQUE :

Litres 56

Tension et fréquence d'alimentation :

230V ~ 50Hz 2800W

ENERGY LABEL (CP 649 MD.2 - CP 6480MT.2)

Directive 2002/40/CE sur l'étiquette des jours électriques Norme EN 50304

Consommation énergie convection naturelle:

fonction four: Statique
Consommation énergie déclarée pour Classe convection forcee:

fonction four : Ventile

Mod. : CP 647 GT - CP 757 GT

Volume utile du four GAZ :

Litres 58

Tension et fréquence d'alimentation :

230V~50Hz 2250W

ENERGY LABEL (CP 648 MT.1 - CP 649 MT.1 - CP 758 MT.1)

Directive 2002/40/CE sur l'étiquette des jours électriques Norme EN 50304

Consommation énergie convection naturelle:

fonction four : Statique

Consommation énergie déclarée pour Classe convection forcee:

fonction four : « Ventilé

Antes de effetuar la connexion verifie que:
