Type de produit	Cuisinière mixte (gaz et électrique)
Marque	Electrolux
Modèle	GK58TSPLCN
Largeur	60 cm
Hauteur	85 cm
Profondeur	60 cm
Poids net	50 kg
Alimentation gaz	Gaz naturel (G20) / Butane (G30)
Alimentation électrique	230 V ~ 50 Hz, 16 A
Nombre de foyers	5 (dont 1 double couronne)
Type de four	Four électrique multifonction (chaleur tournante, grill, sole)
Capacité du four	70 L
Classe énergétique	A+
Nettoyage	Pyrolyse (autonettoyant)
Sécurité enfants	Verrouillage des commandes
Arrêt automatique	Programmable
Indice de réparabilité	8.0/10
Disponibilité pièces détachées	Jusqu'à 10 ans après fin de commercialisation

FOIRE AUX QUESTIONS - GK58TSPLCN ELECTROLUX

Comment installer la cuisinière Electrolux GK58TSPLCN ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'emplacement est bien ventilé et que les raccordements gaz et électrique sont conformes aux normes en vigueur. Vérifiez que la cuisinière est de niveau à l'aide des pieds réglables.

Comment nettoyer le four après une pyrolyse ?

Une fois le cycle de pyrolyse terminé et le four refroidi, essuyez les résidus de cendre avec un chiffon humide. Évitez d'utiliser des produits abrasifs. Le nettoyage pyrolyse chauffe à haute température pour brûler les saletés, les transformant en cendres faciles à enlever.

Que faire si le bruleur gaz ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que les capuchons des bruleurs sont correctement positionnés. Nettoyez les brûleurs avec une brosse pour enlever les résidus. Si le problème persiste, contactez le service après-vente.

Comment utiliser le minuteur du four ?

Utilisez les boutons de commande pour régler la durée de cuisson. Appuyez sur la touche 'Minuterie' puis réglez les heures/minutes avec les flèches. Le four s'arrête automatiquement à la fin du temps programmé.

Quelle est la consommation énergétique de cette cuisinière ?

La classe énergétique est A+. La consommation dépend de l'utilisation. Pour le four, un cycle conventionnel consomme environ 1 kWh. Utilisez la chaleur tournante pour réduire la consommation.

Comment activer la sécurité enfants ?

Maintenez enfoncée la touche 'Sécurité' pendant 3 secondes jusqu'à ce qu'un voyant s'allume. Pour désactiver, répétez l'opération. Les commandes seront verrouillées pour éviter toute utilisation involontaire.

Mon four chauffe de manière irrégulière, que faire ?

Vérifiez que la sonde de température n'est pas obstruée. Utilisez un thermomètre de four pour vérifier la température réelle. Si l'écart est important, recalibrez ou contactez le SAV. Une accumulation de graisse peut aussi perturber la circulation de l'air.

Où trouver les pièces détachées pour le modèle GK58TSPLCN ?

Les pièces détachées sont disponibles auprès du service client Electrolux et chez les revendeurs agréés. Utilisez la référence modèle et le numéro de série pour commander. La disponibilité est garantie 10 ans après la fin de commercialisation.

Comment régler l'horloge de la cuisinière ?

Appuyez sur le bouton 'Horloge' puis réglez l'heure avec les flèches + et -. Validez en appuyant à nouveau sur 'Horloge'. L'horloge est nécessaire pour les programmations automatiques.

Que signifie le code d'erreur F05 affiché ?

Le code F05 indique un problème de sonde de température du four. Éteignez l'appareil et débranchez-le pendant 5 minutes. Si le code réapparaît, contactez le SAV car la sonde doit être remplacée.

MODE D'EMPLOI GK58TSPLCN ELECTROLUX

FR Table de cuisson Notice d'utilisation 21

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE

Utilisez toujours des pièces d'origine.

Avant de contacter le service après-vente, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Vous trouverez ces informations sur la plaque signalétique.

⚠️ Avertissement/Consignes de sécurité

i Informations générales et conseils

Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. ⚠INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et

dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

- Ne laissez pas les enfants jouer avec l'appareil.

- Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

- Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.

- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil en permanence lorsqu'il est en fonctionnement.

1.2 Sécurité générale

- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente agréé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériau non inflammable.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler.
• Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres

que celui pour lequel il a été conçu, à des fins de chauffage par exemple.

2.4 Entretien et nettoyage

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
• Débranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série ....

3.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptés.

Si l'appareil est installé dans un meuble dont le matériau est inflammable, respectez impérativement les directives en matière de protection contre les incendies de la norme NIN SEV 1000 ainsi que les règlements dictés par l'Association des établissements cantonaux d'assurance incendie.

2.5 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

2.6 Maintenance

• Pour réparer l'appareil, contactez un service après-vente agréé.
• Utilisez exclusivement des pièces d'origine.

3.3 Câble d'alimentation

• La table de cuisson est fournie avec un câble d'alimentation.
• Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant : H05V2V2-F qui doit supporter une température minimale de 90 °C. Contactez votre service après-vente.

3.4 Branchement électrique

Installez la table de cuisson en le raccordant à une ligne de courant munie d'une prise électrique. En l'absence de prise électrique, l'installation électrique domestique doit être pourvue d'un dispositif d'isolement ayant une ouverture minimale de 3 mm entre les contacts pour permettre une coupure omnipolaire simultanée de l'alimentation secteur (conformément à la norme NIN SEV 1000).

1

2

3

1

2

3

3mm

25-40mm

1

2

3

1

2

3

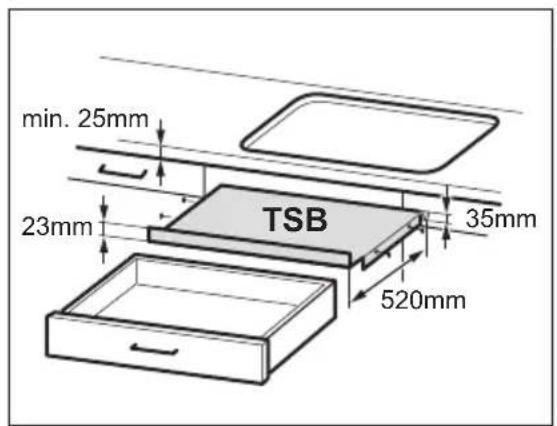

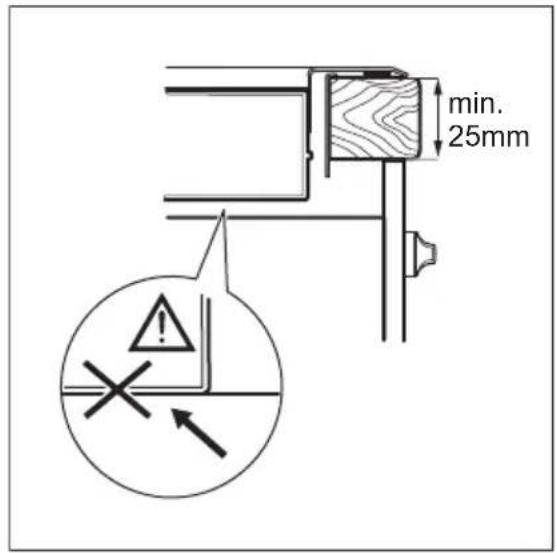

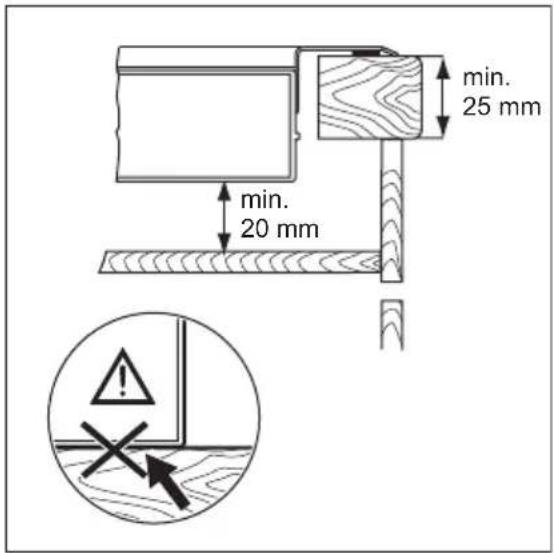

3.5 Montage

3mm

25-40mm

min.

500mm

min.

50mm

3 mm

25-40 mm

55mm

R 5mm

490-530mm

560-600mm

4. DESCRIPTION DE L'APPAREIL

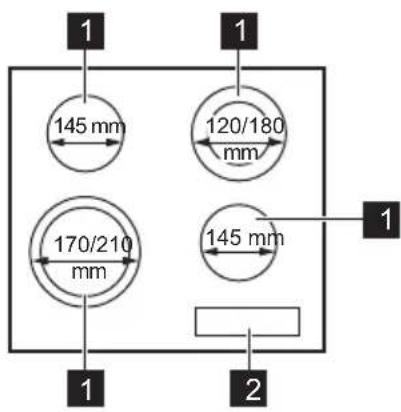

4.1 Description de la table de cuisson

1 Zone de cuisson
2 Bandeau de commande

4.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Tou-che sensi-tive	Fonction Commentaire
1	➊	MARCHE/ARRÊT Pour allumer et éteindre la table de cuis-son.
2	➎	Verrou. / Dispositif de sé-curité enfants	Pour verrouiller ou déverrouiller le ban-deau de commande.
3	||	Pause Pour activer et désactiver la fonction.
4	➎	- Pour activer ou désactiver le circuit exté-rieur de la zone de cuisson.
5	- Indicateur du niveau de cuisson		Pour indiquer le niveau de cuisson.
6	- Voyants du minuteur des zones de cuisson		Pour indiquer la zone à laquelle se réfère la durée sélectionnée.
7	- Affichage du minuteur Pour indiquer la durée, en minutes.
8	➎	- Pour activer ou désactiver le circuit exté-rieur de la zone de cuisson.
9	➎	- Pour choisir la zone de cuisson.
10	+/-	- Pour augmenter ou diminuer la durée.
11	A	Démarrage automatique de la cuisson	Pour activer et désactiver la fonction.
12	- Bandeau de sélection Pour sélectionner un niveau de cuisson.

4.3 Indicateurs de niveau de cuisson

Écran d'affichage	Description
	La zone de cuisson est désactivée.
	La zone de cuisson est activée.
	Pause est activée.
	Démarrage automatique de la cuisson est activée.
	Une anomalie de fonctionnement s'est produite.
	OptiHeat Control (Voyant de chaleur résiduelle à 3 niveaux) : continuer la cuisson / maintien au chaud / chaleur résiduelle.
	Verrou. /Dispositif de sécurité enfants est activée.
	Arrêt automatique est activée.

4.4 OptiHeat Control (Voyant de chaleur résiduelle à 3 niveaux)

AVERTISSEMENT!

résiduelle peut être source de brûlures. Le voyant indique le niveau de chaleur résiduelle.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Activation et désactivation

Appuyez sur ① pendant 1 seconde pour activer ou désactiver la table de cuisson.

5.2 Arrêt automatique

Cette fonction arrête la table de cuisson automatiquement si :

- toutes les zones de cuisson sont désactivées,

• vous ne réglez pas le niveau de cuisson après avoir allumé la table de cuisson,
• vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
• vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'éteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'éteint :

Niveau de cuis-son	La table de cuis-son s'éteint au bout de
u, 1 - 3	6 heures
4 - 7 5 heures
8 - 9 4 heures
10 - 14 1,5 heure

5.3 Niveau de cuisson

Pour régler ou modifier le niveau de cuisson :

Appuyez sur le niveau de cuisson souhaité sur le bandeau de sélection, ou déplacez votre doigt sur le bandeau de sélection jusqu'à atteindre le niveau de cuisson souhaité.

5.4 Activation et désactivation des circuits extérieurs

Vous pouvez ajuster la surface de cuisson à la dimension de votre ustensile de cuisine.

Utilisez la touche sensitive : Ⓞ

Pour activer le circuit extérieur : appuyez sur la touche sensitive. Le voyant s'allume.

Pour désactiver le circuit extérieur : appuyez sur la touche sensitive jusqu'à ce que le voyant s'éteigne.

5.5 Démarrage automatique de la cuisson

Activez cette fonction pour obtenir le niveau de cuisson souhaité plus rapidement. Lorsqu'elle est activée, la zone commence par chauffer au niveau

de cuisson le plus élevé, puis revient au niveau de cuisson souhaité.

Pour activer la fonction, la zone de cuisson doit être froide

Pour activer la fonction pour une zone de cuisson : appuyez sur A (s'allume). Réglez immédiatement le niveau de cuisson souhaité. Au bout de 3 secondes s'allume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

5.6 Minuteur

Minuteur dégressif

Vous pouvez utiliser cette fonction pour régler la durée de fonctionnement de la zone de cuisson, uniquement pour une session.

Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis réglez la fonction.

Pour sélectionner la zone de cuisson :

appuyez sur Ⓐ plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction : appuyez sur la touche du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson commence à clignoter lentement, le décompte commence.

Pour voir le temps restant :

sélectionnez la zone de cuisson à l'aide de ⚠ Le voyant de la zone de cuisson clignote rapidement. L'affichage indique la durée restante.

Pour modifier la durée : sélectionnez la zone de cuisson à l'aide de Appuyez sur + ou . —

Pour désactiver la fonction :

sélectionnez la zone de cuisson avec ^1 et appuyez sur . Le temps restant est décompté jusqu'à 00. Le voyant de la zone de cuisson s'éteint.

Lorsque la durée est écoulée, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arrêter le signal sonore : appuyez sur ⏻

CountUp Timer (Minuteur progressif)

Cette fonction permet de vérifier la durée de fonctionnement de la zone de cuisson sélectionnée.

Pour sélectionner la zone de cuisson :

appuyez sur ⏻ à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction : appuyez sur la touche du minuteur. s'allume.

Lorsque le voyant de la zone de cuisson clignote lentement, le minuteur démarre.

L'affichage indique, en alternance, et le nombre de minutes écoulées.

Pour contrôler la durée de fonctionnement de la zone de cuisson sélectionnée : sélectionnez la zone de cuisson à l'aide de ⚠. Le voyant de la zone de cuisson clignote rapidement. L'affichage indique la durée de fonctionnement de la zone.

Pour désactiver la fonction : sélectionnez la zone de cuisson en appuyant sur et appuyez sur ou

—. Le voyant de la zone de cuisson s'éteint.

Minuterie indépendante

Vous pouvez utiliser cette fonction comme Minuterie indépendante lorsque la table de cuisson est allumée mais que les zones de cuisson ne sont pas activées. L'affichage du niveau de cuisson indique

Pour activer la fonction : appuyez sur ⏻. Appuyez sur la touche + ou du minuteur pour régler la durée. Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote.

Pour arrêter le signal sonore : appuyez sur ⓘ

Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

5.7 Pause

Cette fonction sélectionne le niveau de cuisson le plus bas pour toutes les zones de cuisson activées.

Lorsque la fonction est en cours, tous les autres symboles du bandeau de commande sont verrouillés.

Lorsque la fonction est activée, Ⓐ les symboles et | peuvent être utilisés. La fonction ne désactive pas les fonctions du minuteur : ⏻ et ⏻

Appuyez sur || pour activer la fonction. □ s'allume. Le réglage de la chaleur est abaissé à 1. Pour désactiver la fonction, appuyez sur la touche || Le réglage de chaleur précédent s'allume.

5.8 Verrou.

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous éviterez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction : appuyez sur 📋. 📁s'affiche pendant 4 secondes. Le minuteur reste activé.

Pour désactiver la fonction : appuyez sur le niveau de cuisson précédent s'allume.

Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.

5.9 Dispositif de sécurité enfants

Cette fonction permet d'éviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction : allumez la table de cuisson en appuyant sur Ⓐ. Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. s'allume. Éteignez la table de cuisson en appuyant sur Ⓐ

Pour désactiver la fonction : allumez la table de cuisson en appuyant sur Ⓐ Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. ⚫ allume. Éteignez la table de cuisson en appuyant sur Ⓑ

Pour désactiver la fonction le temps d'une cuisson : allumez la table de cuisson en appuyant sur Ⓐ. L'allume. Appuyez sur 🔒 pendant 4 secondes.

Réglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ⏻la fonction est de nouveau activée.

6. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Ustensiles de cuisson

Le fond de l'ustensile de cuisson doit être aussi plat et épais que possible.

Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

5.10 OffSound Control (Activation et désactivation des signaux sonores)

Éteignez la table de cuisson. Appuyez sur ① pendant 3 secondes. L'affichage s'allume, puis s'éteint. Appuyez sur 🔒 pendant 3 secondes ; 📊 ou s'allume.

Appuyez sur la touche + du minuteur pour choisir l'une des options suivantes :

• -les signaux sonores sont désactivés
• 60 - les signaux sonores sont activés Pour confirmer le réglage, attendez que la table de cuisson s'éteigne automatiquement.

Lorsque cette fonction est réglée sur l'appareil émet des signaux sonores uniquement lorsque :

• vous appuyez sur ①
• Minuterie indépendante se termine
• Minuteur dégressif se termine
• vous posez un objet sur le bandeau de commande.

6.2 Öko Timer (Minuteur éco)

Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.

6.3 Exemples de cuisson

Les données du tableau sont fournies à titre indicatif uniquement.

Niveau de cuisson	Utilisation : Durée	(min)	Conseils
- 1	Conservez les aliments cuits au chaud.	au besoin	Placez un couvercle sur le récipient.
1 - 3 Sauce hollandaise, faire fondre : beurre, chocolat, gélatine.		5 - 25 Mélangez de temps en temps.
1 - 3 Solidifier : omelettes, œufs cocotte.		10 - 40 Couvrez pendant la cuisson.
3 - 5 Faire mijoter des plats à base de riz et de laitage, réchauffer des plats cuisinés.		25 - 50 Ajoutez au moins deux fois plus de liquide que le riz, mélangez les plats de lait à mi-chemin de la procédure.
5 - 7 Cuire à la vapeur des légu-mes, du poisson et de la viande.		20 - 45 Ajoutez quelques cuillères à soupe de liquide.
7 - 9 Cuire des pommes de terre à la vapeur.		20 - 60 Utilisez max. 1⁄4 l d'eau pour 750 g de pommes de terre.
7 - 9 Cuire de grandes quantités d'aliments, des ragoûts et des soupes.		60 - 150	Ajoutez jusqu'à 3 l de liqui-de, plus les ingrédients.
9 - 12 Poêler à feu doux : escalopes, cordons bleus de veau, côtelettes, rissolettes, saucisses, foie, roux, œufs, cré-pes, beignets.		au besoin	Retournez à mi-cuisson.
12 - 13 Cuisson à température élevée des pommes de terre ris-solées, filets, steaks.		5 - 15 Retournez à mi-cuisson.
14 Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch, boœuf braisé), cuire des frites.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation.
• Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence

sur le fonctionnement de la table de cuisson.

• Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.
• Utilisez un racloir spécial pour la vitre.

7.2 Nettoyage de la table de cuisson

- Enlevez immédiatement : plastique fondu, films plastiques, sucre et aliments contenant du sucre. Sinon, la

saleté pourrait endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

- Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la

table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

- Pour retirer les décolorations métalliques brillantes : utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon humide.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire si...

Problème Cause probable Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas connectée à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Consultez le schéma de raccordement.
Le fusible a disjoncté. Vérifiez que le fusible est		bien la cause de l'anoma-lie. Si les fusibles disjonc-tent de manière répétée, faites appel à un électricien qualifié.
Vous ne réglez pas le ni-veau de cuisson dans les 10 secondes.		Allumez de nouveau la ta-ble de cuisson et réglez le niveau de cuisson en moins de 10 secondes.
Vous avez appuyé sur plusieurs touches sensitives en même temps.		N'appuyez que sur une seule touche sensitive à la fois.
Pause est activée. Reportez-vous au chapitre		« Utilisation quotidienne ».
Il y a de l'eau ou des ta-ches de graisse sur le ban-deau de commande.		Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cuisson s'éteint. Un signal sonore retentit lorsque la table de cuisson est éteinte.	Vous avez posé quelque chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson s'éteint.	Vous avez posé quelque chose sur la touche sensitive1	Retirez l'objet de la touche sensitive.
Le voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps ou le capteur est endommagé.	Si la zone de cuisson a eu assez de temps pour chauffer, faites appel à votre service après-vente agréé.
Démarrage automatique de la cuisson ne fonctionne pas.	La zone est chaude. Laissez la zone de cuisson refroidir.
Le niveau de cuisson le	plus élevé est réglé.	Le niveau de cuisson le plus élevé est identique à la fonction.
Impossible d'activer le circuit extérieur.	Activez d'abord le circuit	intérieur en modifiant le niveau de puissance.
Il y a une zone sombre sur la zone multiple.	Il est normal qu'il y ait une zone sombre sur la zone multiple.
Les touches sensitives sont chaudes.	Le récipient est trop grand ou vous l'avez placé trop près des commandes.	Placez les récipients de grande taille sur les zones de cuisson arrière, si possible.
Aucun signal sonore ne se fait entendre lorsque vous appuyez sur les touches sensitives du bandeau.	Les signaux sonores sont désactivés.	Activez les signaux sonores. Reportez-vous au chapitre « Utilisation quotidienne ».
s'allume.	Arrêt automatique est activée.	Éteignez la table de cuisson puis allumez-la de nouveau.
s'allume.et un chiffre s'affichent.	Dispositif de sécurité enfants ou Verrou. est activée.	Reportez-vous au chapitre « Utilisation quotidienne ».
	Une erreur s'est produite dans la table de cuisson.	Éteignez la table de cuisson et rallumez-la au bout de 30 secondes. Si affiche à nouveau, débranchez la table de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persiste, contactez le service après-vente agréé.
Un bip constant se déclenche.	Le branchement électrique n'est pas adapté.	Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.
s'allume.	Il manque la seconde phase de l'alimentation électrique.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Retirez le fusible, attendez une minute, et replacez le fusible.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface

en verre) et le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livret de garantie.

9. CARACTÉRISTIQUES TECHNIQUES

9.1 Plaque signalétique

Modèle GK58TSPLCN PNC 949 596 650 00

Type 56 HAD 54 XO 400 V 2/3 50 - 60 Hz

Fabriqué en Allemagne

Numéro de série ..... 6.5 kW

ELECTROLUX

9.2 Caractéristiques des zones de cuisson

Zone de cuis-son	Puissance nominale (niveau de cuisson max.) [W]	Diamètre de la zone de cuis-son [mm]
Avant gauche 1400 / 2300 170 / 210
Arrière gauche 1200 145
Avant droite 1200 145
Arrière droite 900 / 1800 120 / 180

Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas le diamètre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit selon la norme EU 66/2014

Identification du modèle	GK58TSPLCN
Type de table de cuisson	Table de cuisson	intégrée
Nombre de zones de cuisson		4
Technologie de chauffage	Chauffage par	rayonnement
Diamètre des zones de cuisson circulaires (∅)	Avant gauche	21,0 cm
	Arrière gauche	14,5 cm
	Avant droite	14,5 cm
	Arrière droite	18,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant gauche	194,9 Wh / kg
	Arrière gauche	188,0 Wh / kg
	Avant droite	188,0 Wh / kg
	Arrière droite	191,6 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)	190,6 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances

10.2 Économie d'énergie

Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.
• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Activez toujours la zone de cuisson après avoir posé le récipient dessus.

• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.

• Placez les plus petits récipients sur les plus petites zones de cuisson.

• Posez directement le récipient au centre de la zone de cuisson.

- Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

11. CH GARANTIE

Service-clientèle

Points de Service
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Seetalstrasse 116020 Emmenbrücke
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Points de vente de rechange

Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Conseil technique/Vente

Badenerstrasse 587, 8048 Zürich, Tel. [phone]

Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d'une facture, d'un bon de garantie ou d'un justificatif d'achat).

Notre garantie couvre les frais de mains d'œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d'intervention d'un tiers non autorisé, de l'emploi de pièces de rechange non originales, d'erreurs de maniement ou d'installation dues à l'inobser-vation du mode d'emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit

dans votre centre local de recyclage ou contactez vos services municipaux.

Pour la Suisse:

Où aller avec les appareils usagés ? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.erecycling.ch

INDICE

1. INFORMAZIONI DI SICUREZZA....41
2. ISTRUZIONI DI SICUREZZA.... 44
3. INSTALLAZIONE......46
4. DESCRIZIONE DEL PRODOTTO....48
5. UTILIZZO QUOTIDIANO....50
6. CONSIGLI E SUGGERIMENTI UTILI....53
7. PULIZIA E CURA....54
8. RISOLUZIONE DEI PROBLEMI....54
9. DATI TECNICI....57
10. EFFICIENZA ENERGETICA.... 57
11. GARANZIA....58

PENSATI PER VOI
