Type de produit	Chauffage d'appoint électrique
Marque	Bimar
Modèle	S109.EU
Alimentation	220-240 V ~ 50/60 Hz
Puissance maximale	2000 W
Puissance minimale	1000 W
Type de chauffage	Convection ou soufflerie (selon mode)
Nombre de modes	2 (éco, confort) + ventilation seule
Thermostat	Intégré, réglable
Dimensions (L x H x P)	45 x 30 x 20 cm
Poids	2,5 kg
Matériau	Plastique ABS et acier
Couleur	Blanc / Gris
Cordon d'alimentation	1,5 m
Fonctions principales	Chauffage, ventilation sans chauffe, protection antigel
Sécurité	Arrêt automatique en cas de surchauffe, basculement, protection contre le gel
Indicateur lumineux	Marche/Veille
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Pièces disponibles sur demande auprès du service après-vente Bimar
Informations générales	Notice d'utilisation au format PDF téléchargeable sur notice-facile.com

FOIRE AUX QUESTIONS - S109.EU Bimar

Comment allumer et éteindre l'appareil ?

Branchez l'appareil, tournez le bouton de sélection sur la position souhaitée (chauffage ou ventilation). Pour éteindre, remettez le bouton sur 'Arrêt' et débranchez si nécessaire.

Quels sont les différents modes de fonctionnement ?

L'appareil propose généralement deux niveaux de chauffe (par exemple 1000W et 2000W) et une option de ventilation sans chauffe. Certains modèles incluent aussi un mode 'antigel'.

Comment régler la température souhaitée ?

Utilisez le bouton thermostat rotatif. Tournez-le vers le repère + pour augmenter la température, vers - pour la diminuer. L'appareil s'arrête automatiquement lorsque la température ambiante atteint la consigne.

L'appareil peut-il être utilisé dans une salle de bain ?

Ce radiateur n'est pas conçu pour une utilisation dans une pièce humide comme une salle de bain, sauf indication contraire sur l'étiquette. Veillez à respecter les distances de sécurité par rapport à l'eau.

Comment nettoyer correctement l'appareil ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon doux légèrement humide pour essuyer la surface extérieure. N'utilisez pas de produits abrasifs ni de solvants. Évitez que l'eau pénètre à l'intérieur.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est branché sur une prise fonctionnelle et que le thermostat est réglé à une température supérieure à la température ambiante. Si le problème persiste, contactez le service après-vente.

Y a-t-il un risque de brûlure ?

Oui, la surface peut devenir chaude en fonctionnement. Ne touchez pas le radiateur pendant son utilisation et attendez qu'il refroidisse avant de le déplacer ou de le ranger. Surveillez les enfants et les animaux.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal en mode soufflerie. Si un bruit anormal ou des cliquetis se produisent, éteignez l'appareil et vérifiez qu'aucun objet n'obstrue la grille. Contactez le SAV si nécessaire.

Puis-je utiliser une rallonge ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, utilisez une rallonge de section suffisante (3 fils, 2,5 mm²) et complètement déroulée. Branchez toujours directement sur une prise murale de préférence.

Comment obtenir la notice d'utilisation complète ?

Téléchargez gratuitement la notice PDF au format PDF sur le site notice-facile.com en recherchant le modèle Bimar S109.EU. Vous pouvez également demander une traduction via le formulaire de contact.

MODE D'EMPLOI S109.EU Bimar

Radiateurs bain d'huile

Ölradiator

Radiador de aceite

mod. S110TT (type S110)

mod. S109T.EU (type S110)

mod. S109.EU (type S111)

mod. S111.EU (type S111)

mod. S107.EU (type S119)

ELEITRADDOMESTICI

AVVERTENZE

Nous vous prions de lire attentivement ces instructions avant d'utiliser l'appareil et de les divulguer à toutes les personnes qui pourraient en avoir besoin. Gardez-les à portée de main.

Si à la lecture de ce manuel d'instruction certaines parties étaient difficile à comprendre ou si vous aviez des doutes, veuillez contacter la société à l'adresse indiquée avant d'utiliser le produit.

Ce symbole indique: ATTENTION: ne couvrez pas l'appareil lorsque celui-ci est en fonctionnement afin d'éviter les risques d'incendie.

Ce symbole indique la position haut-bas : en tenir compte pour fixer les roulettes et pour utiliser l'appareil dans la bonne position.

POUR VOTRE SECURITE

- Cet appareil est uniquement destiné au chauffage domestique et semblable et doit être utilisé conformément aux présentes instructions. Il s'agit d'un appareil de chauffage d'appoint, et non pas d'une installation de chauffage central.

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;
• les fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• les environnements de type chambres d'hôtes.

- Ne pas l'utiliser dans des endroits poussièreux ou en présence de matières extrêmement volatiles (qui pourraient obstruer les grilles ou l'échangeur de chaleur) ou dans des endroits très humides, en présence de produits inflammables ou à l'extérieur. Tout autre usage est considéré comme inopportun et donc dangereux. Aucune responsabilité ne peut être engagée pour des détériorations dues à une utilisation inappropriée ou non conforme au mode d'emploi et/ou pour des réparations faites par du personnel non autorisé.

• Quand le appareil est en service, il se réchauffe et il faut par conséquent toucher seulement les poignée et bouton en matière plastique. Eviter le contact avec la partie chauffante.
• Les enfants de moins de 3 ans doivent être tenus à distance à moins qu'ils ne soient continuellement surveillés. Les enfants âgés de 3 à 8 ans ne doivent allumer/éteindre l'appareil que s'il a été placé ou installé dans sa position de fonctionnement normale prévue ; ils ont été informés de la manière d'utiliser l'appareil en toute sécurité et ils comprennent les risques encourus. Les enfants de 3 à 8 ans ne doivent pas brancher, régler et nettoyer l'appareil ou assurer l'entretien de ce dernier.

ATTENTION: Certaines pièces de ce produit peuvent entrer en surchauffe et causer des brûlures. Une attention particulière doit être accordée lorsque des enfants et des personnes vulnérables sont présents.

- Ce produit ne peut être utilisé par des enfants de moins de 8 ans ou par des personnes possédant des capacités physiques, sensorielles ou mentales réduites, sans expérience ni connaissances suffisantes, à moins qu'elles ne se trouvent sous la surveillance de quelqu'un ou qu'elles aient reçu les instructions nécessaires relatives à l'utilisation en toute sécurité de l'appareil et à leur

compréhension. Les enfants ne doivent en aucun cas jouer avec l'appareil. Le nettoyage et l'entretien à la charge de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

• Attention : lorsque vous utilisez des appareils électriques, respectez toujours les consignes de sécurité élémentaires, afin d'éviter tout risque d'incendie, de décharge électrique ou de lésion corporelle.
• Ne déplacez pas l'appareil en tirant sur le cordon d'alimentation.
• Ne déplacez pas le l'appareil quand il est en train de fonctionner.
• Ne touchez pas l'appareil quand vous avez les mains ou les pieds mouillés.
• Ne laissez pas l'appareil dehors, sous la pluie, au soleil etc.
• En cas de chute ou de mauvais fonctionnement, débranchez immédiatement le cordon électrique. Assurez-vous qu'aucune partie n'est endommagée et ne rallumez l'appareil qu'après ces vérifications : en cas de doute, s'adresser à un technicien professionnel qualifié.
• Ne déplacez jamais l'appareil en tirant sur le cordon d'alimentation; ne tirez jamais sur le cordon pour débrancher l'appareil.
• Afin d'éviter tout risque de choc électrique, ne pas immerger la fiche, le cordon d'alimentation et l'appareil dans l'eau ou tout autre liquide.
• Si le câble est endommagé, il doit être obligatoirement remplacé par un service qualifié compétent ou par une personne qualifiée.
• Evitez d'utiliser le radiateur pour sécher le linge.

INSTALLATION

• Après avoir déballé l'appareil, assurez-vous qu'il soit en bon état : si l'appareil est endommagé de quelque façon que ce soit, ne l'utilisez pas mais faites appel à un service qualifié compétent. Tous les éléments d'emballage (sac en plastique, polystyrène expansé etc.) doivent être gardés hors de portée des enfants ou personnes non responsables.
• Avant d'utiliser l'appareil, vérifiez que la tension du réseau corresponde bien à celle indiquée sur la plaque signalétique de l'appareil (220-240V\~ 50Hz). Cet appareil doit être branché à une prise de courant équipée d'un dispositif efficace de mise à la terre. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer le cordon d'alimentation par un service qualifié compétent qui devra s'assurer que la tension du cordon corresponde à la tension du réseau électrique. En général, l'emploi d'adaptateurs ou des rallonges est déconseillé ; s'ils s'avèrent indispensables, veiller à ce qu'ils soient conformes aux normes en vigueur en matière de sécurité et à ce que leur capacité nominale (exprimée en Ampère) ne soit pas inférieure à la capacité maxi. de l'appareil.
• Placez l'appareil assez loin de sources de chaleur, matériaux inflammables (rideaux, tissus, etc.), gaz inflammables ou matériaux explosifs et de matériaux qui pourraient être déformés par les hautes températures. Vérifiez que la face avant de l'appareil ait un espace libre d'environ 1 m devant, et qu'il y ait un espace libre de 0.5 m sur les côtés de l'appareil. N'utilisez pas l'appareil à proximité d'une de baignoire, d'un lavabo, ou d'une douche pour éviter les chocs électriques et n'utilisez pas l'appareil à un endroit où il pourrait être basculé et endommagé. Ne pas utiliser l'appareil dans des pièces de moins de 4 m² ou avec des produits liquides ou inflammables à l'intérieur.
• Placez l'appareil sur une surface horizontale, plane et stable ; ne le mettez pas sur une surface inclinée (l'appareil pourrait tomber). Ne pas faire passer le cordon électrique sous un tapis.

• Veillez à ce que le câble soit positionné correctement, qu'il ne soit pas en contact avec des parties chaudes ou des arêtes tranchantes ni enroulé autour de l'appareil ou entortillé sur lui-même ou coincé, ce afin d'éviter le risque d'une chute de l'appareil. Veillez à ce qu'on ne puisse pas trébucher sur le câble afin d'éviter les chutes accidentelles ou les blessures personnelles.

• Cet appareil n'est pas destiné à fonctionner au moyen d'un temporisateur externe ou avec un système de commande à distance séparé.

• L'appareil ne doit jamais être positionné directement sous une prise électrique.
• La prise secteur doit être facile d'accès afin de pouvoir débrancher facilement l'appareil en cas d'urgence.
• En cas de panne ou de mauvais fonctionnement, éteignez l'appareil et faites-le contrôler par un réparateur qualifié ; les réparations confiées à des personnes non qualifiées peuvent s'avérer dangereuses et entraînent la déchéance de la garantie.
• Le radiateur doit être utilisé exclusivement avec les roulettes fournies. Celles-ci doivent être montées conformément aux instructions du paragraphe « montage » ci-dessous.

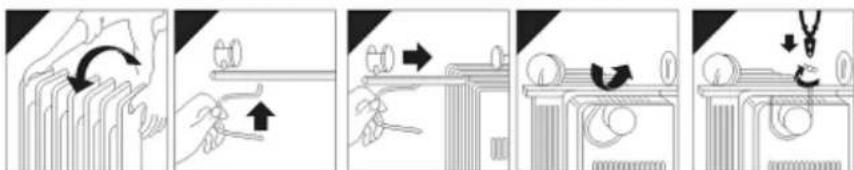

MONTAGE

Les pattes avec les roulettes doivent être fixées sur la partie inférieure (voir la flèche haut-bas de la plaque présente sur l'appareil) et aux extrémités afin qu'elles soient solidaires ; les roulettes doivent être tournées vers le bas et être parfaitement planes. Pour le montage, suivez les indications suivantes (voir figures ci-contre) :

1) Tournez le radiateur et posez-le par terre sens dessus dessous.
2) Placez les pattes avec les roulettes dans la partie inférieure du radiateur en les glissant entre les éléments situés aux extrémités du radiateur (c'est-à-dire entre le premier et le deuxième élément et entre le dernier et l'avant-dernier élément) ; bloquez la tige à l'aide des crochets en forme de « U » fournis.

3) Fixez les tiges à l'aide des écrous prévus à cet effet.

4) Assurez-vous que les roulettes sont parfaitement à plat.

Attention : le radiateur doit être utilisé exclusivement avec les roulettes.

Grâce aux roulettes, le radiateur ne chauffe pas excessivement la surface d'appui et la convection naturelle de l'air est favorisée ; il peut aussi être déplacé aisément, grâce à la poignée escamotable située sur le tableau de bord.

Attention : au premier démarrage, faites marcher l'appareil à la puissance maximale pendant au moins deux heures.

UTILISATION

Avant chaque utilisation, vérifiez que l'appareil est en bon état, le cordon électrique n'est pas endommagé, si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou par une personne des qualifications semblables, afin d'éviter tout risque.

Radiateurs avec commandes électromécaniques : mod. S107.EU, mod. S109.EU, mod. S111.EU et mod. avec turbo S109T.EU.

Le radiateur comprend les organes de réglage suivants :

-Sélecteur. Tourner le bouton (C) dans le sens des aiguilles d'une montre pour sélectionner les fonctions : 0= éteint, I= puissance minimale, II= puissance moyenne, III= puissance maxi (pour les valeurs, consulter le tableau ci-dessous).

-Thermostat ambiant. Il règle (grâce au bouton B) la température ambiante et fait marcher le radiateur en mode continu jusqu'à ce que la température réglée soit atteinte : si elle diminue, il rallume le radiateur pour la durée nécessaire à rétablir la valeur réglée. Lorsque l'on tourne entièrement le bouton dans le sens contraire des aiguilles d'une montre, le radiateur reste éteint ; lorsqu'on le tourne

entièrement dans le sens des aiguilles d'une montre, il s'allume à la température maximale ; pour les valeurs intermédiaires, la température augmente au fur et à mesure ou le bouton approche de la pos. maxi et vice versa. La lampe est allumée lorsque l'appareil est en cours d'exécution, si elle atteint la température de consigne, la lumière s'éteint et revient dès qu'il diminue.

Le radiateur a à l'intérieur un interrupteur antibasculement, qui lui permet de fonctionner uniquement s'il est en position verticale et l'interrompt s'il se renverse.

Sélecteur/Modèle	S107.EU	S109.EU	S109T.EU turbo	S111.EU
0	0W	0W	0W	0W
I	600W	1000W	650W	950W
II	900W	1000W	950W	1250W
III	1500W	2000W	1600W	2200W
interrupteur turbo I/O	---- ----		350W	----

Pour l'utilisation, suivre les instructions suivantes:

1) Branchez la fiche dans la prise de courant.
2) Tournez le bouton du thermostat (B) sur la position correspondant à la température souhaitée.
3) Allumez l'appareil à l'aide des interrupteurs (C) en sélectionnant la puissance souhaitée.
4) Le radiateur modèle S109T comprend un thermoventilateur turbo, qui se met en marche lorsque l'on appuie sur l'interrupteur (G): le turbo dirige la chaleur vers le devant du radiateur. Il est possible de l'utiliser séparément ou en même temps que le radiateur.
5) Pour éteindre l'appareil, tourner le bouton du thermostat sur la pos. min, celle du sélecteur sur la pos. « 0 » et retirer la fiche de la prise secteur.

En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.

Radiateur électronique, avec turbo et minuteur, mod. S10TT

Le radiateur comprend : interrupteur 0/I ; commandes électroniques et télécommande, interrupteur antibasculement. Le tableau de commandes et la télécommande ont des touches pour sélectionner et régler les différentes fonctions ; le tableau de commandes affiche également les fonctions réglées.

Ci-après en détail :

-Interrupteur 0/I (H). Placé sur le côté, il sert à allumer et éteindre le radiateur.

-Touche on/off (1). Elle permet d'accéder aux fonctions du tableau de commandes. Si « on » est sélectionné, la température ambiante apparaît sur l'écran. Si c'est « off » qui est sélectionné, les fonctions ne peuvent pas être utilisées et l'écran ne s'éclaire pas.

-Touche « Mode » (2). Elle sert à sélectionner les fonctions décrites, qui se succèdent et sont visualisées comme indiqué. Lorsque l'on appuie sur la touche mode, l'écran affiche :

- le symbole « °C » : il clignote et signale la fonction « température ambiante » réglable de 15 à 35° C.

- Le symbole « --- » clignote et signale la fonction minuteur : la durée de fonctionnement peut être réglée de 0 a 24 heures : à la fin de la durée établie, le radiateur cesse de fonctionner.

- Pour mettre le thermoventilateur en marche, appuyer sur la touche « + » et sur la touche « - » pour l'étcindre.

-Touche « Power » (3). Elle sert à sélectionner la puissance de chauffe. Naturellement, le radiateur

part de la puissance minimale – 650W : le symbole “ 🎨 ” clignote et les lignes en forme d'arc sont de couleur jaune et rouge ; lorsque l'on appuie sur la touche « power », la puissance maximale (1650

W) est sélectionnée : le symbole “ 🍴 🍴 ” clignote et les lignes en forme d'arc sont de couleur rouge ;

-Touches « + » (4) et « - » (5). Elles augmentent et réduisent respectivement la durée ou la température pendant la phase de réglage. Elles peuvent aussi mettre en marche (+) ou couper (-) le turbo.

- Le radiateur a également un interrupteur antibasculement, qui lui permet de fonctionner uniquement s'il est en position verticale et l'interrompt s'il se renverse.

Pour utiliser le radiateur, suivre les instructions suivantes :

1) Brancher la fiche dans la prise de courant.
2) Allumer l'interrupteur 0/I et le régler sur la pos. I
3) Appuyer sur la touche on/off et la régler sur on.
4) Appuyer sur la touche Mode pour régler les fonctions suivantes :

- température ambiante: « G » elignote. Pour régler la température souhaitée, appuyer sur la touche + ou - pour augmenter ou réduire la valeur. Après 10 minutes, l'écran recommence à indiquer la température ambiante.

-durée de fonctionnement Ⓤ: « --- » clignote et il est possible d'augmenter ou de réduire la durée du fonctionnement à l'aide des touches + ou -.

-fonction turbo : "5" clignote et en appuyant sur la touche + il est possible de mettre le thermoventilateur en marche ou de le couper avec la touche -. Le turbo dirige la chaleur vers le devant du radiateur.

5) appuyer sur la touche on/off et la régler sur on : « 🔍 » clignote. Cela indique que la puissance minimale est en cours. Pour la puissance maxi, appuyer sur la touche power : le symbole « 🔍 » se met à clignoter.

Il est possible de modifier la température et la durée lorsque le radiateur est en marche.

6) Pour éteindre l'appareil, mettre la touche on-off sur off, la touche 0/I sur 0, puis retirer la fiche de la prise secteur.

En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.

Attention : ne déplacez pas l'appareil lorsqu'il est en marche. Une fois éteint, il faut quelques minutes avant que le radiateur refroidisse. Attendez qu'il ait complètement refroidi avant de le déplacer en utilisant les poignées prévues à cet effet.

NETTOYAGE ET ENTRETIEN

Attention: avant de nettoyer l'appareil, arrêtez-le, débranchez-le et laissez-le refroidir.

• Protégez l'appareil contre la poussière afin d'assurer ses caractéristiques de radiation.
• Pour nettoyer le corps de l'appareil, utilisez un chiffon humide ; n'utilisez pas de produits abrasifs.
• Quand vous n'utilisez pas le chauffage, il est nécessaire de le couvrir et de le ranger dans un endroit sec. Nous vous conseillons de le ranger dans son emballage d'origine afin de le protéger contre la poussière et l'humidité.
• Si l'on décide de ne plus utiliser l'appareil, on recommande de le rendre inopérant en coupant le câble d'alimentation (auparavant, il faut s'assurer d'avoir enlevé la fiche de la prise de courant), et de rendre inoffensives les parties qui sont dangereuses au cas où elles seraient utilisées par des enfants pour jouer.
• Ce radiateur est rempli avec l'exacte quantité d'huile spéciale. Les réparations qui nécessitent d'ouvrir l'appareil doivent être effectuées uniquement par le fabricant ou son service SAV. En cas de fuites d'huile, contacter le fabricant ou son service SAV. Si vous devez démolir l'appareil, respectez les dispositions sur l'écoulement de l'huile.

AVERTISSEMENTS POUR L'ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2011/65/UE.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
