MODE D'EMPLOI FB 52 C.2 IX/HA HOTPOINT

Manual de instrucciones

Poner en funcionamiento el horno

Utilizar el temporizador El programador de cocción electrónico, 8 Precauciones y consejos, 9 Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley; • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo); • la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);

ES M od elos c on ve ntilación para en friam ie nto:

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario. 2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encuentra en el panel de control. 3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se apagará. 4. Cuando el horno está apagado, el temporizador de fin de la cocción se puede utilizar como un normal contador de minutos. Para utilizar el horno con funcionamiento manual, o sea, excluyendo el temporizador de fin de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo 9.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Ventilación de enfriamiento Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

* Presente sólo en algunos modelos.

Italia) en la mitad de la cocción.

Verduras a la parrilla Bistec de ternera Chuletas Hamburguesas Caballa Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes: 1. Repita completamente las fases descriptas más arriba 2. Presione el botón (, suéltelo y posteriormente con los botones ) y * actualice la hora. Funcionamiento manual del horno Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual. Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10,00 1. Gire los botones de mando del horno hasta la función y temperatura deseadas (por ejemplo: horno convencional, 200°C) 2. Pulse el botón $, suéltelo y posteriormente (dentro de los 4 segundos) con los botones ) y * seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecerá: • En el caso de funcionamiento programado, el aparato no acepta tiempos de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Para otros países de habla hispana consulte a su vendedor

2. alce y gire las palancas ubicadas en las dos bisagras

3. sujete la puerta desde los costados externos cerrándola lenta pero no completamente, luego tire la puerta hacia sí mismo extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Mano de obra de los técnicos

Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. Mise en marche du four Utilisation du minuteur

Programmes de cuisson Conseils de cuisson Tableau de cuisson

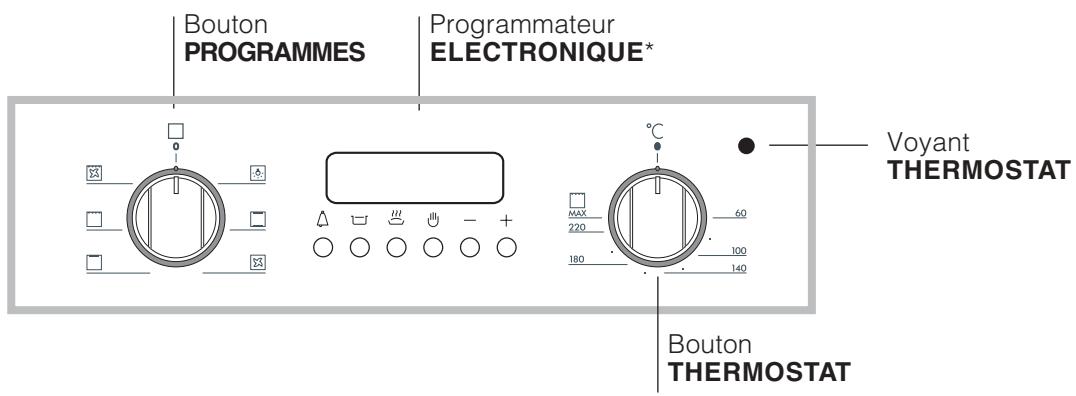

Le programmateur de cuisson

électronique, 28 Précautions et conseils, 29

Mise au rebut Economies et respect de l’environnement

Nettoyage et entretien, 30

Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Assistance

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière.

Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l’épaisseur de la joue du meuble : épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ;

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; • la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes :

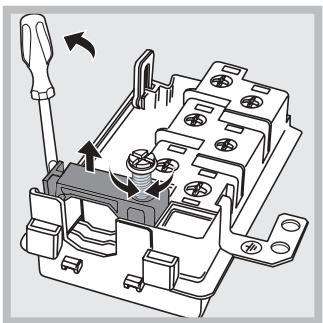

2. DEVISSER LA VIS DU SERRE-CABLE ET LE RETIRER EN FAISANT LEVIER A L'AIDE D'UN TOURNEVIS (VOIR FIGURE).

3. Retirer les vis des puis contacts L-Nfixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ( ).

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique

(voir ci-dessous); • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

PL AQ UETTE SIG N ALET IQ UE Dim e ns ions

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que: • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique (voir ci-dessous);

ET IQU ETT E EN ERG IE Co nsom m ation é nergie déclaration

Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Pour utiliser le four électrique équipant les appareils dotés de programmateur électronique, (affichage du symbole appuyez sur la touche ) avant de sélectionner la fonction de cuisson désirée.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES. 2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes). 3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température. 4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”.

Pour l’allumer, sélectionnez 8 à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

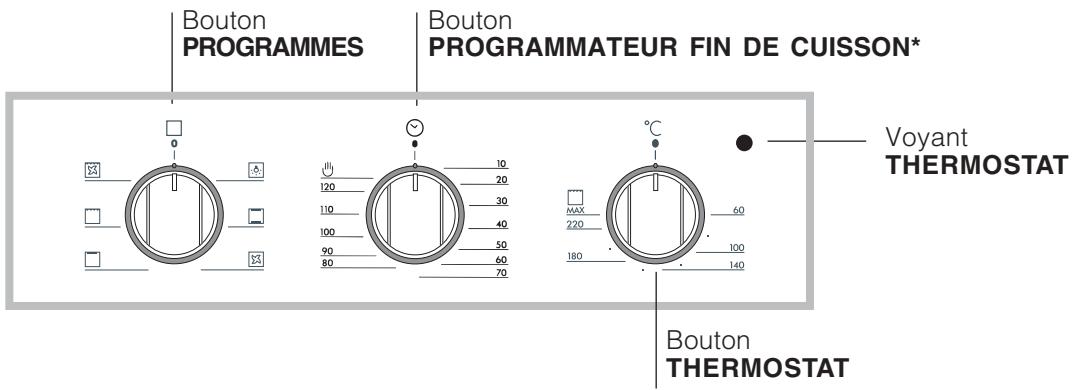

Utiliser le programmateur fin de cuisson*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre. 2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord. 3. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint. 4. Quand le four est éteint, le programmateur fin de cuisson peut être utilisé comme une simple minuterie. Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole 9.

! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail.

! Placez toujours vos plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

* N’existe que sur certains modèles

• GRATIN (il est conseillé de ne pas dépasser 200°C).

= Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

> Programme MULTICUISSON Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. • Placez la lèchefrite en bas et la grille en haut. GRIL • Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. PIZZA

c Programme CHALEUR VOÛTE

Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.

d Programme GRIL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée.

e Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers • Appuyez simultanément sur les touches $ et % relâchez-les, puis, (dans les 4 secondes qui suivent), sélectionnez l'heure à l'aide des touches ) et * . La touche * sert à augmenter le temps. La touche ) sert à diminuer le temps. Toute mise à l’heure peut être effectuée de deux façons différentes: 1. Refaire complètement les opérations susmentionnées 2. Appuyez sur la touche (, relâchez-la, puis mettez à l'heure à l'aide des touches ) et *. Fonctionnement manuel du four Après la sélection de l’heure, le programmateur va automatiquement sur la position manuelle. Rappel : Appuyez sur la touche ( pour rétablir le fonctionnement manuel après chaque cuisson “Automatique”. Régler le volume du signal acoustique Après avoir choisi et confirmé les sélections de l’horloge, utiliser la touche ) pour régler le volume du signal acoustique. Départ cuisson différé avec durée établie Il faut sélectionner la durée et l’heure de fin de cuisson. Supposons que l’afficheur indique 10 heures 1. Tournez les manettes de commande du four sur la température désirée (exemple: four statique, 200°C) 2. Appuyez sur la touche $, relâchez-la, puis, (dans les 4 secondes qui suivent), programmez à l'aide des touches ) et * la durée désirée. Supposons la sélection d'une cuisson de 30 minutes; l'afficheur visualise :

Quatre secondes après avoir effectué la sélection, l'heure courante s'affiche avec le symbole m et le message “auto”

3. Appuyez sur la touche %, relâchez-la, puis appuyez sur les touches ) et * jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures.

En fin de cuisson un signal acoustique retentit, pour l’interrompre appuyez sur une touche quelconque sauf sur ) et *.

Départ immédiat avec durée établie En ne programmant que la durée (points 1 et 2 du paragraphe “Départ de cuisson différé avec durée établie”) la cuisson démarre aussitôt. Pour annuler une cuisson déjà programmée Appuyez sur la touche $, relâchez-la puis, à l'aide de la touche ), ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel (.

Le fait d'appuyer et de relâcher la touche H entraîne l'affichage de :

A l’aide des touches * et ) sélectionnez enfin le temps désiré

• Les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche * ou ). • En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. • En cas de fonctionnement programmé, l’appareil n’accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l’appareil.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités. • Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

• Ne tapissez jamais la sole du four de papier aluminium.

Economies et respect de l’environnement

• Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse.

• Contrôlez toujours que les manettes sont bien dans la position “l”/“¡” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie

(10% environ). • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

• Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs. • Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. • Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes. • Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four : 1. ouvrez complètement la porte (voir figure);

2. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure);

3. saisissez la porte par les côtés, refermez-la lentement mais pas complètement, puis tirez-la vers vous en la dégageant de ses charnières

(voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

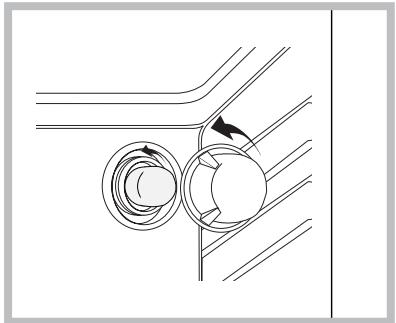

2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir figure).

Indiquez-lui : • le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.
