Type de produit	Moniteur LCD
Marque	Sharp
Modèle	PNY555
Taille de l'écran	21,5 pouces (54,6 cm)
Résolution	1920 x 1080 pixels (Full HD)
Fréquence de rafraîchissement	60 Hz
Format d'image	16:9
Connectivité	1x HDMI, 1x VGA, 1x prise casque
Alimentation	Adaptateur secteur 12V, 2,5 A
Consommation électrique	25 W (typique), 0,5 W (veille)
Dimensions avec pied (L x H x P)	50,2 x 39,0 x 18,0 cm
Poids	3,2 kg
Angle de vision	170° horizontal, 160° vertical
Luminosité	250 cd/m²
Contraste typique	1000:1
Fonctions principales	Réglages de luminosité, contraste, volume, menu OSD
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Ne pas ouvrir le boîtier, débrancher avant nettoyage
Pièces détachées et réparabilité	Pièces détachées disponibles chez le fabricant, réparation par un professionnel
Informations générales	Utilisation en intérieur uniquement, température de fonctionnement : 5°C à 35°C

FOIRE AUX QUESTIONS - PNY555 SHARP

Comment régler la luminosité de mon moniteur Sharp PNY555 ?

Utilisez les boutons situés sur le panneau avant du moniteur pour accéder au menu OSD. Naviguez jusqu'à l'option 'Luminosité' et ajustez à l'aide des touches +/-.

Pourquoi mon écran reste noir alors que le voyant est allumé ?

Vérifiez que le câble vidéo (HDMI ou VGA) est correctement branché à la fois sur le moniteur et sur l'ordinateur. Assurez-vous que la source d'entrée sélectionnée dans le menu OSD correspond au câble utilisé.

Comment nettoyer l'écran de mon moniteur Sharp PNY555 ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux non pelucheux légèrement humide (eau claire) pour essuyer l'écran. N'utilisez jamais de produits à base d'alcool ou d'ammoniaque.

Puis-je fixer le moniteur au mur ?

Oui, le Sharp PNY555 est compatible avec un support VESA 100x100 mm. Achetez un kit de montage mural adapté et suivez les instructions fournies.

Que faire si l'image tremble ou scintille ?

Vérifiez que la fréquence de rafraîchissement de votre ordinateur est réglée sur 60 Hz. Assurez-vous également que les câbles sont bien connectés et non endommagés.

Comment basculer entre les sources d'entrée HDMI et VGA ?

Appuyez sur le bouton 'Source' ou 'Input' sur le panneau avant du moniteur. Sélectionnez ensuite l'entrée souhaitée (HDMI ou VGA) à l'aide des touches de navigation.

La consommation en veille est-elle élevée ?

Non, la consommation en veille est inférieure à 0,5 W. Pour économiser davantage d'énergie, débranchez le moniteur s'il reste inutilisé longtemps.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu OSD, recherchez l'option 'Reset' ou 'Factory Reset' et confirmez. Tous les réglages reviendront à leurs valeurs par défaut.

Puis-je utiliser un adaptateur secteur non d'origine ?

Il est fortement recommandé d'utiliser l'adaptateur fourni par Sharp. Un adaptateur non adapté pourrait endommager le moniteur ou présenter un risque de sécurité.

Que faire en cas de pixel mort ?

Les pixels morts sont rares mais possibles. Vérifiez les conditions de garantie de Sharp. Dans certains cas, un certain nombre de pixels défectueux est toléré. Contactez le service client pour plus d'informations.

MODE D'EMPLOI PNY555 SHARP

Information sur la mise au rebut de cet Équipement et de ses Piles

SI VOUS VOULEZ METTRE AU REBUT CET ÉQUIPEMENT OU SES PILES, N'UTILISEZ PAS LA POUBELLE ORDINAIRE! NE LES BRULEZ PAS DANS UNE CHEMINÉE!

Un équipement électrique et électronique usagé et les batteries devraient toujours être collectés et traités SÉPARÉMENT conformément à la loi en vigueur. La collecte sélective permets un traitement respectueux de l'environnement, le recyclage des matériaux et minimise la quantité de déchets mise en traitement ultime. Une MISE AU REBUT INCORRECTE peut être nuisible pour la santé humaine et l'environnement en raison de certaines substances! Déposez l'ÉQUIPEMENT USAGÉ dans une déchetterie, souvent gérée par la municipalité, si disponible. Retiré les PILES USAGÉS de l'équipement et déposez-les dans un collecteur approprié; d'habitude situé chez les commerçants vendant des piles neuves. Si vous avez un doute lors de la mise au rebut, rentrez en contact avec les autorités locales ou votre revendeur et demandez la bonne méthode. Pour les UTILISATEURS se trouvant dans L'UNION EUROPÉENNE ET dans quelques AUTRES PAYS comme par exemple LA NORVÈGE ET LA SUISSE : Votre participation à la collecte sélective est encadrée par la loi. Le symbole ci-dessus apparaît sur l'équipement électrique et électronique et sur les piles (ou leurs emballages) afin de rappeler aux utilisateurs qu'il faut les collecter séparément. Si 'Hg' ou 'Pb' apparaissent au-dessous du symbole, cela signifie que la pile contient des traces de mercure (Hg) ou de plomb (Pb). Les utilisateurs de PRODUITS MÉNAGER doivent utiliser des points de collecte existants pour les équipements usagés et les piles. Les piles peuvent être collectées aux points de vente. Elle est gratuite. Si l'équipement a été utilisé dans le MILIEU PROFESSIONNEL, entrez s'il vous plaît en contact avec votre revendeur SHARP qui vous informera de la procédure existante. A cette fin, vous pourriez être facturé pour les dépenses résultant de cette collecte. Les petits équipements (et les faibles quantités) pourrait être collectés par votre déchéterie. Pour l'Espagne :entrez s'il vous plaît en contact avec le système de collecte établi ou votre collectivité locale pour la collecte de vos produits usagés.

Préparation de la télécommande ....5

Connexions 6

Mise sous tension et hors tension....7

Caractéristiques....8

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP).....8

Lisez les manuels se trouvant dans le CD-ROM fourni. (Adobe Reader est nécessaire pour pouvoir visualiser les manuels.)

INFORMATION IMPORTANTE

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE. IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. AVERTIR LE PERSONNEL DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle, est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est placé pour alerter l'utilisateur de la présence d'une procédure particulière ou d'une procédure de maintenance (entretien) importante dans les manuels accompagnant le produit.

CHER CLIENT

Nous vous remercions d'avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

PRÉCAUTIONS DE SÉCURITÉ

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n'est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous devez lire et comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise du secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur.

6. Accessoires — N'utilisez pas d'accessoires non recommandés par le fabricant, car ceci pourrait provoquer des accidents.

7. Eau et humidité — N'utilisez pas cet appareil près de l'eau. N'installez pas le produit à un endroit où il pourrait recevoir de l'eau. Évitez en particulier les emplacements sous les appareils à vidange d'eau tels que les climatiseurs.

8. Ventilation — Des ouïes et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvrez pas et ne bouchez pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car ceci pourrait obstruer les ouvertures de ventilation. Cet appareil n'est pas conçu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adéquate ne soit prévue et que les consignes du fabricant ne soient respectées.

9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.

10. Le panneau de l'écran à cristaux liquides (LCD) de cet appareil est fabriqué en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il reçoit un fort impact. Veillez à ne pas vous blesser par les éclats de verre si le panneau LCD devait être brisé.

11. Surcharge — Ne surchargez pas les prises de courant ou les rallonges car ceci peut entraîner un risque d'incendie ou d'électrocution.

12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet appareil, car ils pourraient provoquer une électrocution et/ou un court-circuit en touchant des pièces internes sous haute tension.

Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.

1. Entretien — N'essayez pas de réparer vous-même l'appareil. La dépose des couvercles peut vous exposer à une haute tension ou à d'autres dangers. Confiez toute réparation à un personnel qualifié.

2. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégât sur le cordon ou la prise de courant.

b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil.

c. Exposition de l'appareil à la pluie ou à l'eau.

d. Fonctionnement anormal malgré une conformité aux explications du mode d'emploi. Ne réglez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé.

e. Chute ou dégâts subis par l'appareil.

f. Tout changement notoire ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.

2. Contrôles de sécurité — Après une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sûr que l'appareil peut être utilisé en toute sécurité.

3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandée par le fabricant.

4. Sources de chaleur — Tenez l'appareil à l'écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poêles et autres appareils dégageant de la chaleur (y compris les amplificateurs).

5. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l'équipement, des salissures aux mains ou abîmer vos vêtements. Afin d'éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :

- Utilisez seulement des piles prescrites.

- Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le compartiment.

- Ne mélangez pas des piles usagées avec des neuves.

- Ne mélangez pas des piles de différents types. Les spécifications de voltage des piles de même forme peuvent varier.

- Remplacez rapidement une pile épuisée par une nouvelle.

- Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.

- Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil plutôt que de le frotter et cherchez immédiatement un traitement médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.

PRÉCAUTIONS DE SÉCURITÉ (Suite)

1. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des blessures sur le personnel, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.
2. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température.
3. Pour éviter un incendie ou un choc électrique, ne pas exposer ce produit aux éclaboussures. Aucun objet rempli de liquides, comme des vases, doivent être placés sur le produit.
4. PN-Y555/PN-Y475/PN-Y425 doivent être connectés uniquement à une sortie de terre (3 broches), 100-240V, 50/60Hz.

AVERTISSEMENT :

1) Il s'agit d'un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.
2) Les batteries ne doivent pas être exposées à une chaleur excessive comme le soleil, le feu, etc.
3) Pour éviter toute blessure, cet appareil doit être solidement fixé au sol ou au mur conformément aux instructions d'installation.
4) Un appareil de CLASSE I doit être raccordé à une prise de courant principal par une prise de terre.

Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : Bornes de d'entrée/ sortie DVI-D, borne d'entrée HDMI, borne d'entrée D-sub, et bornes d'entrée/sortie RS-232C.

Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant.
• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
• Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme, surtout sur un moniteur « plus grand que la normale ». Il faut faire en sorte d'installer le moniteur là où il ne peut pas être poussé, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les câbles connectés au moniteur de façon à ce que des enfants curieux ne puissent pas les tirer ni les saisir.

AVERTISSEMENT :

Pour éviter la propagation du feu, gardez toujours les bougies ou autres flammes nues à l'écart de ce produit.

MESURES DE SÉCURITÉ

• N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, où le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlore, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'incendie.
• Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique.
• N'installez pas le moniteur au dessus des objets instables ou dans des endroits peu sûrs. Faites attention que le moniteur ne reçoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager.
• N'utilisez pas le moniteur à proximité d'un appareil de chauffage ou dans des endroits où la température est élevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
• N'utilisez pas le moniteur dans des endroits exposés directement à la lumière du soleil.
• Veillez à nettoyer fréquemment la poussière et les débris accumulés sur les ouvertures de ventilation.

L'accumulation de poussière sur les ouvertures de ventilation ou à l'intérieur du moniteur risque d'entraîner une surchauffe, un incendie ou un dysfonctionnement. Faites nettoyer l'intérieur du moniteur par un revendeur SHARP ou un centre de services autorisé.

- La prise de secteur doit être installée près de l'équipement et être facilement accessible.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un choc électrique.
• Débranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après vente et suivre ses recommandations.

PRÉCAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en intérieur.
• Un support de montage conforme aux spécifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendiculairement à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut ou vers le bas au maximum.
• Ce moniteur doit être utilisé sous une température ambiante entre 0°C et 40°C.

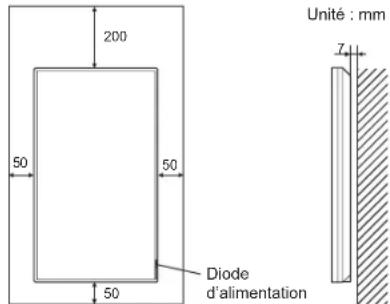

Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

Pour le moniteur dans une direction horizontale

Pour le moniteur dans une direction verticale

• S'il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiante est susceptible de dépasser la plage de valeurs prévue (de 0 à 40°C), installez un ventilateur ou prenez d'autres mesures appropriées pour maintenir la température ambiante dans la plage de valeurs requise.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'élève, ceci pourrait causer un dysfonctionnement.
• Ne placez le moniteur sur un équipement qui dégage de la chaleur.
• Respectez la condition suivante quand vous installez le moniteur dans la direction verticale. Le non respect de cette condition peut causer des dysfonctionnements.

- Installez le moniteur de manière que la diode d'alimentation soit située en bas.

- Réglez le THERMAL SENSOR SETTING sur PORTRAIT dans le menu SETUP . (Voir le MODE D'ENPLOI.)

- Utilisez l'autocollant vertical quand vous installez le moniteur dans une direction verticale.

N'enlevez pas l'autocollant fixé en usine, mais fixez l'autocollant sur l'autre. Assurez-vous de ne pas recouvrir le capteur de télécommande ou des boutons.

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

□ Moniteur à cristaux liquides : 1

□ Télécommande : 1

□ Serre-câble : 2

□ Cordon d'alimentation

□ Pile du format R-6 (format "AA") : 2

□ CD-ROM (Utility Disk pour Windows) : 1

□ Manuel d'Installation (ce manuel) : 1

□ Autocollant vertical (Logo) : 1

□ Autocollant vertical (Panneau de fonctionnement) : 1

□ Capot de la clé USB : 1

□ Vis de fixation du capot de la clé USB : 1

- Étiquette du nom du modèle / numéro de série : 1 Indique le nom du modèle et le numéro de série.

□ Logo SHARP sur le couvercle : 1

Placez cet autocollant sur le logo SHARP pour le couvrir.

□ Protection de trou de support: 2

* SHARP Corporation détient les droits d'auteur du programme de l'Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société.

* Pensez à votre environnement !

Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial.

Préparation de la télécommande

1. Appuyez doucement sur le capot et faites le glisser dans la direction de la flèche.

1. Reportez-vous aux instructions dans le compartiment et insérez les piles fournies (2 piles du format R-6, ou "AA") avec leurs pôles positifs (+) et négatifs (-) orientés correctement.

2. Refermer le capot.

Connexions

! Attention

• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.

1. Borne d'entrée secteur
2. Borne d'entrée HDMI
3. Borne d'entrée DVI-D
4. Borne de sortie DVI-D
5. Borne LAN
6. Borne d'entrée D-Sub
7. Port USB
8. Borne d'entrée RS-232C
9. Borne de sortie RS-232C
10. Borne d'entrée audio1
11. Bornes de sortie audio
12. Bornes d'entrée audio2

Conseils

- Les bornes d'entré audio utilisés dans chaque mode d'entré sont paramérés d'origine comme suit.

Mode d'entrée Borne d'entrée audio
DVI-D Borne d'entrée audio1
HDMI[PC], HDMI[AV] Borne d'entrée HDMI / Borne d'entrée audio1
D-SUB[RGB] Borne d'entrée audio1
D-SUB[COMPONENT], D-SUB[VIDEO] Bornes d'entrée audio2
USB Port USB

- Les termes HDMI et HDMI High Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC, aux États-Unis et/ou dans d'autres pays.

Mise sous tension et hors tension

! Attention

- Mettez sous tension le moniteur d'abord avant de mettre sous tension le PC ou l'équipement de lecture.

Mise sous tension de l'interrupteur principal

Lorsque l'alimentation est activée, la diode d'alimentation s'allume. Attendez que l'écran s'affiche.

! Attention

• La mise sous/hors doit être effectuée à l'aide de l'interrupteur d'alimentation. Ne branchez/débranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur d'alimentation est en position marche.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. Si l'intervalle est trop court, cela peut entraîner une panne ou un dysfonctionnement.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous/hors tension

Appuyez sur la bouton POWER ou sur l'interrupteur d'alimentation pour mettre sous/hors tension.

Button POWER Diode

d'alimentation

État État du moniteur
Allumé en vert Power en position	on marche
Allumé en orange	Power en position arrêt (mode Veille)
Clignotement en vert	Mode attente du signal d'entrée

■Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l'écran de réglage du mode de fonctionnement s'affiche. Réglez le mode de fonctionnement sur MODE1 ou MODE2.

MODE1 ... OFF IF NO OPERATION est réglé sur ON, et STANDBY MODE est réglé sur LOW POWER . (Ces réglages ne peuvent pas être modifiés.) Si aucune action n'est accomplie pendant au moins 4 heures, le moniteur se met automatiquement en mode veille. Le mode veille permet de réduire la consommation d'énergie.

MODE2 ... Permet d'utiliser les fonctions standards. OFF IF NO OPERATION est réglé sur OFF et STANDBY MODE est réglé sur STANDARD. Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE , situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

■Réglage de la date/heure

• Si l'heure n'a pas été réglée, par exemple, lorsque le moniteur est mis sous tension pour la première fois, réglez la date et l'heure dans DATE/TIME SETTING du menu SETUP .
  Assurez-vous que la date et l'heure sont réglées.

Conseils

• Réglez l'heure sur la base de 24 heures.
• L'horloge s'arrête si l'alimentation est coupée pendant environ 1 semaine.*
  (*Estimation. La durée réelle varie en fonction de l'état du moniteur.)

Caractéristiques

Modèle PN-Y555 PN-Y475 PN-Y425
Alimentation	CA 100 - 240 V, 1,7 A, 50/60 Hz	CA 100 - 240 V, 1,5 A, 50/60 Hz	CA 100 - 240 V, 1,4 A, 50/60 Hz
Température de fonctionnement * 0°C à 40°C
Hygrométrie de fonctionnement 20 % à 80 % (sans condensation)
Consommation électrique	150 W 135 W 120 W
Dimensions (mm)(à l'exclusion des éléments qui dépassent)	Environ 1249 (L) x 66 (P) x 719 (H)	Environ 1077 (L) x 66 (P) x 622 (H)	Environ 968 (L) x 66 (P) x 561 (H)
Poids (kg)	Environ 25,0 Environ 16,5	Environ 14,5

* La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.

SHARP se réserve le droit d'apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Précautions pour le montage (À l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus.
• Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.
• Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériau et de la structure.
• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage.
• N'utilisez pas de tournevis à percussion.
• Lorsque vous déplacez le moniteur, maintenez-le par les éléments indiqués par ci-dessous. Ne saisissez pas le panneau LCD. Ceci pourrait causer une panne, un dysfonctionnement ou une blessure.

• Après le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
• N'utilisez pas de trous de vis autres que les trous standard VESA pour l'installation.

Índice

[ESPAÑOL]

Il s'agit d'un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

WAARSCHUWING
