CA-3602 - Haut-parleur Cyber Acoustics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte 2.1 (système stéréo avec caisson de basses)
Marque	Cyber Acoustics
Modèle	CA-3602
Canaux	2.1 (deux satellite + un caisson de basses)
Puissance totale (RMS)	10 watts
Puissance satellite	2 x 2.5 watts
Puissance caisson de basses	5 watts
Réponse en fréquence	30 Hz - 20 kHz
Diamètre des haut-parleurs satellite	3 pouces (7,6 cm)
Diamètre du haut-parleur caisson	4 pouces (10,2 cm)
Alimentation	CA 120V, 60Hz (adaptateur secteur inclus)
Entrée audio	Mini-jack 3,5 mm
Commandes	Volume, graves, marche/arrêt
Sortie casque	Mini-jack 3,5 mm avant
Dimensions satellite (L x l x h)	8,9 x 8,9 x 8,9 cm (3,5 x 3,5 x 3,5 pouces)
Dimensions caisson (L x l x h)	20,3 x 15,2 x 17,8 cm (8 x 6 x 7 pouces)
Poids total	1,8 kg (4 lb)
Matériau	Plastique ABS
Couleur	Noir
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contactez Cyber Acoustics pour les pièces. Réparation par un professionnel recommandée.
Informations générales	Utilisation avec ordinateur, TV, lecteur MP3. Câble audio inclus.

FOIRE AUX QUESTIONS - CA-3602 Cyber Acoustics

Comment brancher les enceintes CA-3602 à mon ordinateur ?

Utilisez le câble audio mini-jack 3,5 mm fourni. Branchez une extrémité sur la prise audio de l'ordinateur (sortie casque ou ligne) et l'autre extrémité sur l'entrée audio du caisson de basses (généralement marquée 'LINE IN' ou 'INPUT').

Pourquoi n'y a-t-il aucun son ?

Vérifiez d'abord que les enceintes sont branchées et allumées (interrupteur sur le caisson). Assurez-vous que le câble audio est bien connecté des deux côtés. Contrôlez le volume de l'ordinateur et celui des enceintes (molette sur le satellite droit). Testez avec une autre source audio.

Le caisson de basses ne fonctionne pas, que faire ?

Vérifiez que le câble audio est bien branché sur le caisson. Assurez-vous que la molette de graves (sur le caisson ou le satellite) n'est pas au minimum. Si le problème persiste, testez avec une autre source et vérifiez que le caisson est sous tension (voyant lumineux vert).

Comment ajuster les graves ?

Utilisez la molette de contrôle des graves (souvent étiquetée 'BASS') située soit sur le caisson de basses, soit sur le satellite droit (selon le modèle). Tournez-la dans le sens horaire pour augmenter les graves, antihoraire pour les diminuer.

Y a-t-il une sortie casque ?

Oui, le CA-3602 dispose d'une prise casque (mini-jack 3,5 mm) à l'avant du satellite droit. Branchez votre casque pour une écoute privée ; les enceintes se coupent automatiquement.

Les enceintes produisent un bourdonnement ou un grésillement, que faire ?

Cela peut être dû à des interférences électromagnétiques. Éloignez les enceintes des sources d'interférence comme les téléphones, routeurs ou câbles d'alimentation. Vérifiez que le câble audio est blindé et bien enfiché. Branchez les enceintes sur une prise secteur différente.

Puis-je utiliser ces enceintes avec une télévision ?

Oui, si votre téléviseur dispose d'une sortie audio mini-jack 3,5 mm ou d'une prise casque. Sinon, vous aurez besoin d'un adaptateur pour les sorties RCA ou optiques (non fourni).

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. N'utilisez jamais de produits liquides, d'aérosols ou de chiffons humides car cela pourrait endommager les composants électroniques.

La LED de l'enceinte ne s'allume pas, est-elle défectueuse ?

Vérifiez que le câble d'alimentation est bien branché sur le caisson et sur la prise secteur. Assurez-vous que la prise fonctionne avec un autre appareil. Si la LED reste éteinte, le caisson pourrait être défectueux et nécessite une réparation.

Où puis-je trouver des pièces de rechange (câble, adaptateur) ?

Contactez le service client de Cyber Acoustics via leur site web. Les câbles audio standard mini-jack 3,5 mm sont disponibles dans la plupart des magasins d'électronique. Utilisez un adaptateur secteur avec les mêmes spécifications (12V DC, 1A) en cas de perte.

MODE D'EMPLOI CA-3602 Cyber Acoustics

Système audio à 3 enceintes

INTRODUCTION

Bienvenue au système d'enceintes Cyber Acoustics CA-3602.

Ce système à trois enceintes est conçu pour assurer une performance audio de qualité supérieure, en association avec un ordinateur, iPod, lecteur MP3 ou DVD, ou tout autre source audio portable. Le système comporte des haut-parleurs à haute excursion et à haut rendement, associés à un amplificateur puissant à faible distorsion pour des graves sonores et claires et une plage dynamique plus étendue.

CONTENU DE L'EMBALLAGE

• Deux enceintes
• Un subwoofer
• Extérieur de cable
  • Câble
• Support MP3
• Adaptateur AC

- Guide de l'utilisateur avec schéma de branchement

ATTENTION

• Lisez attentivement les instructions – Lisez toutes les consignes de sécurité et instructions avant d'utiliser cet appareil.
• Branchement secteur – Effectuez tous les branchements avant de brancher sur le secteur.
• Alimentation – Utilisez uniquement l'adaptateur AC fourni avec ces enceintes. Cyber Acoustics ne pourra être tenu responsables des dommages dus à l'utilisation d'une autre source d'alimentation quelconque.
• Chaleur – Ne pas exposer les enceintes aux extrêmes de chaleur, ni aux sources de chaleur extrême telles que, radiateurs rayonnants ou soufflants, cuisinières et autres appareils émetteurs de chaleur.
• Eau et humidité – Pour éviter tout risque d'électrisation, ne pas exposer les enceintes à la pluie ou à un environnement humide. Pour éviter tout risque d'électrisation, tenez les enceintes à l'écart des récipients contenant de l'eau, tels qu'éviers, baignoires, piscines, machines à laver, bassines etc. Ne pas laisser l'eau goutter sur l'appareil; ne pas placer un récipient contenant de l'eau, tel qu'un vase, sur l'appareil et ne pas placer l'appareil à proximité d'un volume d'eau.
• Nettoyage – Nettoyez l'appareil à l'aide d'un chiffon doux sec. Ne pas nettoyer une partie quelconque du système avec un solvant, tel que la cire pour meubles, l'eau de javel, le benzène ou l'ammoniac.

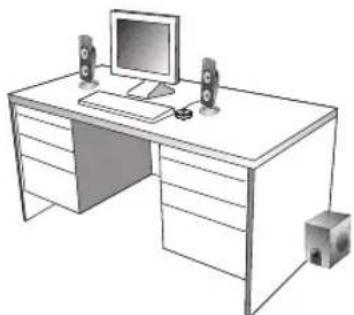

POSITIONNEMENT DES ENCEINTES

• Subwoofer – Pour une performance optimale, placez le subwoofer par terre, près d'un mur.
• Enceintes satellites – Pour une écoute optimale, les enceintes satellites doivent être placées de part et d'autre de la source audio, aussi loin que possible l'une de l'autre. Par exemple, lors du branchement sur un ordinateur, placez l'enceinte gauche dans l'angle à l'extrémité gauche du bureau et l'enceinte droite dans l'angle à l'extrémité droite du bureau.

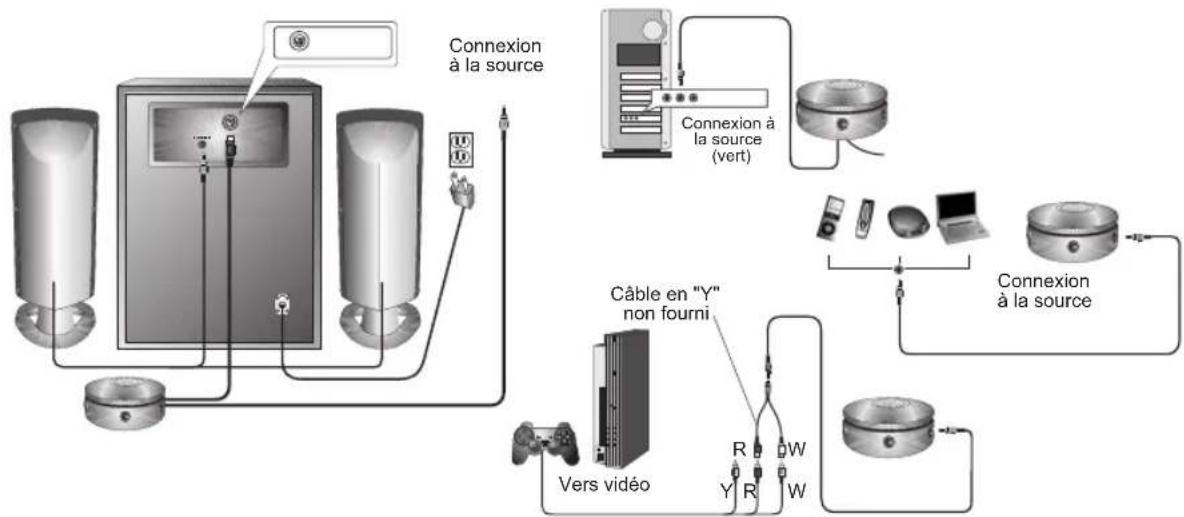

Les enceintes peuvent être connectées à un grand nombre de sources audio, telles que lecteurs CD, iPods, lecteurs DVD, lecteurs MP3 et sources audio portables. Référez-vous aux instructions montrant les étapes de connexion et le schéma qui se rapporte à votre installation.

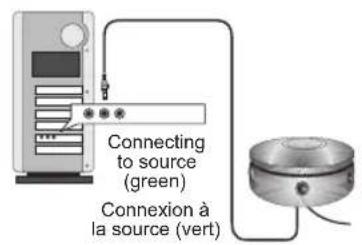

- Ordinateur de bureau –

• Fiche verte vers sortie source audio
• Fiche grise à la prise Vers Enceinte Gauche (To Speaker) située à l'arrière de l'enceinte subwoofer
• Branchez le câble sortant et muni d'une fiche rouge, sur la prise DIN à l'arrière du subwoofer.
• Branchez le cordon d'alimentation AC sur une prise murale ou sur un bloc multiprise.

• Lecteur CD, DVD ou MP3 -

• Fiche verte vers sortie source audio
• Fiche grise à la prise Vers Enceinte Gauche (To Speaker) située à l'arrière de l'enceinte subwoofer
• Branchez le câble sortant et muni d'une fiche rouge, sur la prise DIN à l'arrière du subwoofer.
• Branchez le cordon d'alimentation AC sur une prise murale ou sur un bloc multiprise.

- Jeux vidéo -

Pour le branchement de ces enceintes à une console de jeux, un adaptateur de console vidéo (ou adaptateur en "Y") disposant de deux sorties RCA est nécessaire. L'adaptateurest vendu séparément.

- Mettez votre console de jeux hors tension.

- Prenez l'extrémité de l'adaptateur "Y" munie des deux sorties RCA, l'une rouge, l'autre blanche, puis branchez ces fiches sur les prises RCA correspondantes de la console.

- Fiche verte vers sortie source audio

- Fiche grise à la prise Vers Enceinte Gauche (To Speaker) située à l'arrière de l'enceinte subwoofer

- Branchez le câble sortant et muni d'une fiche rouge, sur la prise DIN à l'arrière du subwoofer.

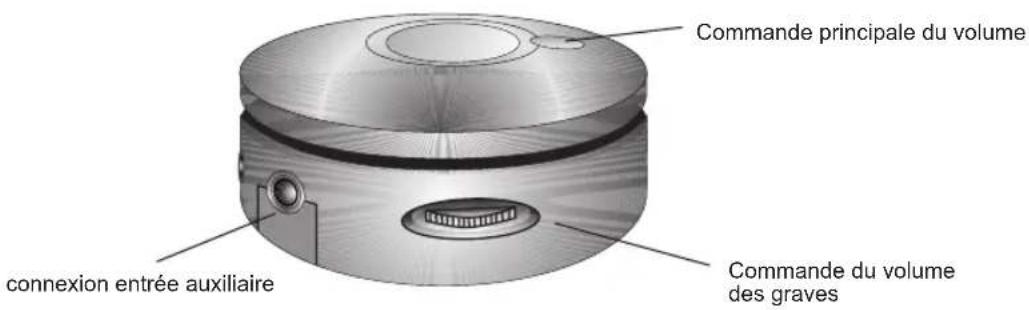

COMMANDES & FONCTIONNALITÉS

• Marche/arrêt – Le commutateur Marche/Arrêt se trouve sur la télécommande à fil. Déplacez l'interrupteur pour allumer ou éteindre l'enceinte.
• Commande principale du volume – Cette commande située sur la télécommande à fil est marquée "MAX""MIN". Tournez vers vous haut pour augmenter le volume ou eloigné de vous pour le diminuer.
• Commande du volume des graves – Cette commande située sur la télécommande à fil est marquée "Bass vol". Tournez vers vous haut pour augmenter le volume ou eloigné de vous pour le diminuer.
• Prise sortie casque – Lorsque vous branchez votre casque sur cette prise, le son des enceintes est coupé automatiquement. Commandez alors le volume du casque avec la commande principale.
• Connexion entrée auxiliaire – vos enceintes sont connectées à votre ordinateur la deuxième prise 3,5 mm sur le côté de l'enceinte permet le branchement rapide d'un lecteur MP3; celui-ci devient alors la source prioritaire tant qu'il reste branché.

DÉPISTAGE DES PANNES

Symptôme Solution
Le système ne s'allume pas	L'appareil n'est pas sous tension. Appuyez sur le bouton marche/arret et vérifiez l'allumage du voyant LED bleu.
	Vérifiez que l'adaptateur AC est branché sur la prise murale.
	Vérifiez que la prise murale ou le bloc multiprises est bien sous tension.
L'enceinte német aucun son	Vérifiez que l'enceinte est sous tension. Voir les étapes ci-dessus.
	Ajustez le volume à un niveau d'écoute normal.
	Vérifiez que les fiches sont branchées sur les bonnes prises.
	Souvent, la panne constatée est due à un problème au niveau de la source audio. Dans le cas d'un ordinateur, le problème le plus courant est un branchement incorrect à la carte son. Vérifiez que vous avez bien branché le câble sur la sortie audio de la carte son. La prise est souvent marquée en vert. Vérifiez également que votre source audio ou lecteur CD/DVD est en lecture et que le son est réglé à un niveau d'écoute et non coupé.
	Si le problème persiste, débranchez la source audio, puis branchez à la place une autre source, telle qu'un lecteur MP3 ou CD, ou tout autre appareil muni d'une prise casque 3,5 mm. Si vos enceintes marchent avec cette nouvelle source, l'origine du problème est l'ordinateur ou les branchements, et non les enceintes.
Le son est déformé	Réglez le niveau du volume entre 1/4 et 1/2 . Si cela ne résout pas le problème, vérifiez le niveau du volume de l'ordinateur et baissez celui-ci si nécessaire.
	Réglez la commande principale du volume au milieu, puis ajustez le volume sur les commandes des enceintes.

Si vous avez des questions concernant vos enceintes, ou si vous avez besoin d'assistance, veuillez nous appeler, ou bien consultez notre site web pour avoir d'autres astuces de dépistage.

Téléphone :

(USA) 360 823 4100

Site web : www.cyberacoustics.com

iPod est une marque de Apple Inc., déposée aux États-Unis et dans d'autres pays.

CA-3602
