CA-3602 - Altavoz Cyber Acoustics - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz 2.1 (sistema estéreo con subwoofer)
Marca	Cyber Acoustics
Modelo	CA-3602
Canales	2.1 (dos satélites + un subwoofer)
Potencia total (RMS)	10 vatios
Potencia satélite	2 x 2.5 vatios
Potencia subwoofer	5 vatios
Respuesta en frecuencia	30 Hz - 20 kHz
Diámetro de los altavoces satélite	3 pulgadas (7,6 cm)
Diámetro del altavoz subwoofer	4 pulgadas (10,2 cm)
Alimentación	CA 120V, 60Hz (adaptador de corriente incluido)
Entrada de audio	Mini jack de 3,5 mm
Controles	Volumen, graves, encendido/apagado
Salida de auriculares	Mini jack de 3,5 mm frontal
Dimensiones satélite (L x A x Al)	8,9 x 8,9 x 8,9 cm (3,5 x 3,5 x 3,5 pulgadas)
Dimensiones subwoofer (L x A x Al)	20,3 x 15,2 x 17,8 cm (8 x 6 x 7 pulgadas)
Peso total	1,8 kg (4 lb)
Material	Plástico ABS
Color	Negro
Mantenimiento y limpieza	Quite el polvo con un paño suave y seco. No use productos químicos.
Seguridad	No exponer a la humedad ni a temperaturas extremas. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Contacte a Cyber Acoustics para las piezas. Se recomienda reparación por un profesional.
Información general	Uso con computadora, TV, reproductor MP3. Cable de audio incluido.

Preguntas frecuentes - CA-3602 Cyber Acoustics

¿Cómo conectar los altavoces CA-3602 a mi computadora?

Use el cable de audio mini jack de 3,5 mm incluido. Conecte un extremo a la toma de audio de la computadora (salida de auriculares o línea) y el otro extremo a la entrada de audio del subwoofer (generalmente marcada 'LINE IN' o 'INPUT').

¿Por qué no hay sonido?

Primero verifique que los altavoces estén conectados y encendidos (interruptor en el subwoofer). Asegúrese de que el cable de audio esté bien conectado en ambos lados. Controle el volumen de la computadora y el de los altavoces (rueda en el satélite derecho). Pruebe con otra fuente de audio.

El subwoofer no funciona, ¿qué hacer?

Verifique que el cable de audio esté bien conectado al subwoofer. Asegúrese de que la rueda de graves (en el subwoofer o el satélite) no esté al mínimo. Si el problema persiste, pruebe con otra fuente y verifique que el subwoofer esté encendido (indicador luminoso verde).

¿Cómo ajustar los graves?

Use la rueda de control de graves (a menudo etiquetada 'BASS') ubicada en el subwoofer o en el satélite derecho (según el modelo). Gírela en el sentido de las agujas del reloj para aumentar los graves, en sentido contrario para disminuirlos.

¿Hay una salida de auriculares?

Sí, el CA-3602 tiene un conector para auriculares (mini jack de 3,5 mm) en la parte frontal del satélite derecho. Conecte sus auriculares para escucha privada; los altavoces se apagan automáticamente.

Los altavoces producen un zumbido o chasquido, ¿qué hacer?

Esto puede deberse a interferencias electromagnéticas. Aleje los altavoces de fuentes de interferencia como teléfonos, enrutadores o cables de alimentación. Verifique que el cable de audio esté blindado y bien enchufado. Conecte los altavoces a un tomacorriente diferente.

¿Puedo usar estos altavoces con un televisor?

Sí, si su televisor tiene una salida de audio mini jack de 3,5 mm o un conector para auriculares. De lo contrario, necesitará un adaptador para las salidas RCA u ópticas (no incluido).

¿Cómo limpiar los altavoces?

Use un paño suave y seco para quitar el polvo de las superficies. Nunca use productos líquidos, aerosoles o paños húmedos, ya que podrían dañar los componentes electrónicos.

El LED del altavoz no se enciende, ¿está defectuoso?

Verifique que el cable de alimentación esté bien conectado al subwoofer y al tomacorriente. Asegúrese de que el tomacorriente funcione con otro dispositivo. Si el LED permanece apagado, el subwoofer podría estar defectuoso y necesita reparación.

¿Dónde puedo encontrar piezas de repuesto (cable, adaptador)?

Contacte al servicio al cliente de Cyber Acoustics a través de su sitio web. Los cables de audio estándar mini jack de 3,5 mm están disponibles en la mayoría de las tiendas de electrónica. Use un adaptador de corriente con las mismas especificaciones (12V CC, 1A) en caso de pérdida.

MANUAL DE USUARIO CA-3602 Cyber Acoustics

Sistema de audio de tres componentes

INTRODUCCIÓN

Bienvenidos al sistema de altavoces CA-3602 de Cyber Acoustics.

Este sistema de tres componentes ha sido diseñado para brindar un desempeño de audio superior en ordenadores, iPod ^® , reproductores de MP3, reproductores de DVD, y otros dispositivos de audio portátiles. El sistema ofrece controladores muy eficientes de alta excursión combinados con amplificadores de baja distorsión y gran potencia que proporcionan una base profunda con claridad y un rango de mayor dinámica.

CONTENIDO DE LA CAJA

• Dos altavoces
• Un subwoofer
• Telecontrol atado con alambre
• Cable
• Soporte para MP3
• Adaptador de corriente
• Guía del Propietario con diagramas de conexión

PRECAUCIÓN

• Lea las instrucciones atentamente – Debe leer todas las instrucciones de seguridad y de operación antes de hacer funcionar este equipo.
• Alimentación de corriente: No enchufe el equipo hasta que haya realizado todas las conexiones.
• Fuentes de alimentación – Utilice solamente el adaptador de corriente que viene incluido con estos altavoces. Cyber Acoustics no se hará responsable por los daños causados por una alimentación de corriente distinta.
• Calor – Mantenga los altavoces lejos del calor intenso y lejos de fuentes que produzcan calor extremo como por ejemplo, calefactores, radiadores, hornos y otros dispositivos que emitan calor.
• Agua y humedad – Mantenga los altavoces fuera de la lluvia y la humedad para evitar una descarga eléctrica. Mantenga los altavoces lejos del agua, como por ejemplo lavabos, tinas, piscinas, máquinas lavadoras, cubos de agua, etc. para evitar una descarga eléctrica. Evite que el agua se vierta sobre el equipo; no coloque sobre el equipo objetos que contengan agua, como por ejemplo floreros, y no coloque el equipo cerca del agua estancada.
• Limpieza – Utilice un paño seco para limpiar. No limpie ninguna parte del sistema con solventes limpiadores, tales como cera para muebles, blanqueadores, bencina o amoníaco.

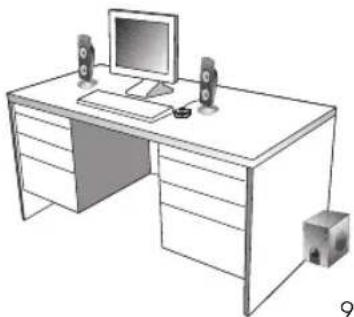

PREPARACION DE LOS ALTAVOCES

• Subwoofer – Colóquelo sobre el piso, cerca de una pared, para lograr un desempeño óptimo.
• Altavoces satelitales – Habitualmente, los sistemas de altavoces de 2 componentes se colocan en los lados opuestos del equipo de audio, tan alejados como sea posible. Por ejemplo, si utiliza los altavoces con un ordenador de escritorio: coloque el altavoz satelital izquierdo en el extremo izquierdo de su escritorio y el altavoz satelital derecho en el extremo derecho de su escritorio.

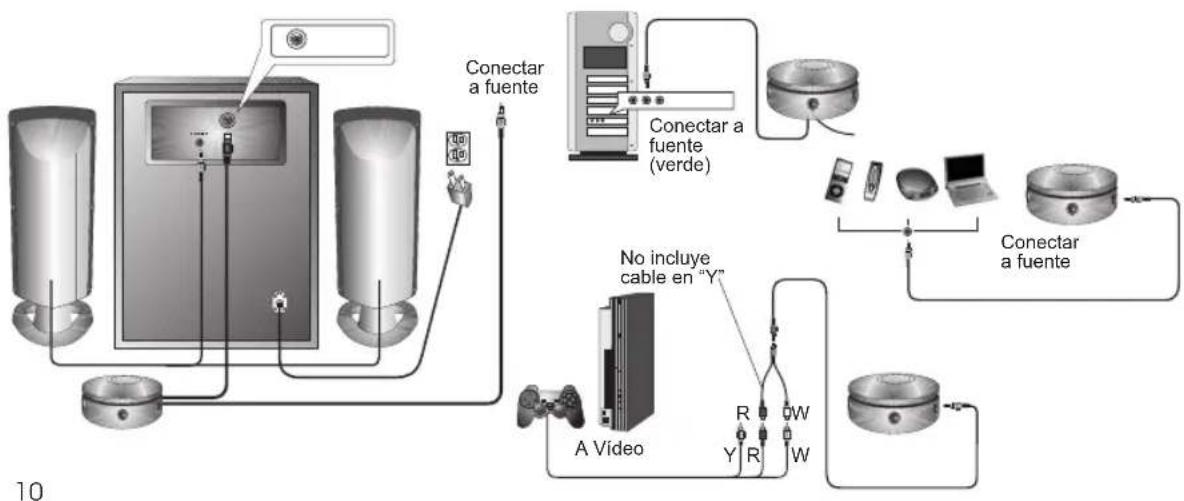

CONEXIÓN DEL ALTAVOZ

Estos altavoces pueden conectarse a una variedad de equipos de audio tales como reproductores de CD, iPod, reproductores de DVD, reproductores de MP3 y equipos de audio portátiles. Lea las instrucciones paso a paso junto con los diagramas que se incluyen para identificar el diagrama que coincida con mayor exactitud con su fuente.

- Ordenadores de escritorio -

• El enchufe verde a la salida de la fuente de audio
• El enchufe gris al jack de "To Speaker" en la parte trasera del subwoofer
• Tome el conector rojo y conéctelo al conector DIN en la parte trasera del subwoofer.
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.

- Reproductores de CD, DVD o MP3 -

• El enchufe verde a la salida de la fuente de audio
• El enchufe gris al jack de "To Speaker" en la parte trasera del subwoofer
  o Tome el conector rojo y conéctelo al conector DIN en la parte trasera del subwoofer.
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.

- Sistema de juegos -

Se necesita un adaptador de consola para juegos, conocido también como adaptador "Y", con salidas duales RCA, para conectar estos altavoces al sistema de juegos. El adaptador se vende en forma separada.
- Apague la corriente del sistema de juegos.
- Tome el extremo del adaptador "Y" con salidas duales RCA, una roja y una blanca. Conecte estas salidas en los conectores RCA que coincidan con los colores rojo y blanco del sistema de juegos.
- El enchufe verde a la salida de la fuente de audio
- El enchufe gris al jack de "To Speaker" en la parte trasera del subwoofer
- Tome el conector rojo y conéctelo al conector DIN en la parte trasera del subwoofer.

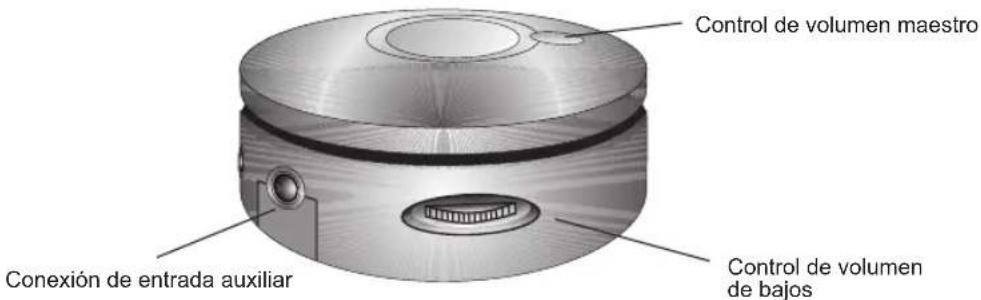

• Energía – El botón de encendido/apagado está en el remoto cableado. Deslize para ligar ou desligar o altifalante.
• Control de volumen maestro – Este control está en el remoto cableado y está indicado por las palabras "MAX" "MIN". Hágalo girar en el sentido de las agujas del reloj para subir el volumen o en contra de las agujas del reloj para bajar el volumen.
• Control de volumen de bajos – Este control funciona de manera similar al control de volumen maestro. Haga girar el control para subir o bajar los bajos según sus preferencias.
• Salida Jack para auriculares – Conecte sus auriculares favoritos a esta entrada y el sistema de altavoces se silenciarán inmediatamente. El control de volumen maestro puede entonces ser utilizado para subir o bajar el volumen de sus auriculares.
• Conexión de entrada auxiliar – La entrada auxiliar le permite conectar una segunda fuente. Por ejemplo, si sus altavoces están conectados al ordenador, la segunda salida de 3,5mm al costado del altavoz le permite conectar rápidamente un reproductor de MP3 y anular la conexión fuente de su ordenador mientras esté conectado.

SOLUCIÓN DE PROBLEMAS

Síntoma Solución
El sistema de altavoces no enciende.	El botón de energía no está encendido. Presione y verifique si el indicador LED de color azul está encendido.
	Verifique si el adaptador de corriente está conectado al tomacorriente de pared.
	Controle si el tomacorriente de pared o el tomacorriente múltiple que utiliza está recibiendo corriente.
El altavoz no emite ningún sonido.	Verifique si el altavoz está recibiendo corriente. Controle los pasos anteriores.
	Asegúrese de que el volumen esté subido a un nivel audible.
	Verifique si todos los cables están conectados en las entradas correctas.
	Por lo general, los usuarios creen que los altavoces no funcionan, cuando en realidad tienen problemas con la fuente de audio. El problemas más común al conectar a una tarjeta de audio, es que las conexiones son incorrectas. Asegúrese de estar conectado a la salida de audio desde la tarjeta de audio de su ordenador. A menudo, están identificados con color verde. También, asegúrese de que su dispositivo de medios o dispositivo de CD/DVD esté funcionando y que la configuración del volumen esté activada y no en modo silencio.
	Si aún tiene problemas, desconecte el cable de sus altavoces de su ordenador y conéctelo a un reproductor MP3 o CD, o cualquier otro con entrada para auriculares de 3,5mm. Si sus altavoces funcionan en esta otra fuente, sabrá que están en perfectas condiciones y que el problema radica en su ordenador o en las conexiones.
El sonido está distorsionado.	Baje el volumen 1/4 a 1/2 nivel. Si esto no resulta, verifique también el nivel de volumen en el sistema operativo de su ordenador y bájelo si fuera necesario.
	Ajuste el control de volumen maestro de su ordenador balanceando el volumen hasta que quede centrado. Luego ajuste los niveles de volumen de los altavoces.

Si tiene preguntas o necesita asistencia con sus altavoces, llámenos o consulte nuestro sitio Web para obtener más consejos para la solución de problemas.

Teléfono:

(USA) 360 823 4100

Sitio Web: www.cyberacoustics.com

iPod es una marca comercial de Apple Inc., registrada en Estados Unidos y otros países.

Cyber Acoustics
