Performance CA-3488 - Altavoz Cyber Acoustics - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de altavoces amplificado
Número de modelo	CA-3488
Marca	Cyber Acoustics
Configuración	3 piezas (2 altavoces satélite + 1 subwoofer)
Tipo de amplificador	Incorporado, de alta potencia, baja distorsión
Tecnología de controladores	Controladores de larga excursión para graves profundos
Controles	Botón de encendido, perilla de volumen maestro, perilla de volumen de graves
Conexión de entrada	Cable estéreo de 3.5 mm (enchufe verde) desde el satélite derecho
Conexión de satélite a subwoofer	Conector DIN (enchufe rojo) etiquetado "Al altavoz derecho" en el subwoofer
Entrada auxiliar	Conector de 3.5 mm en el costado del satélite derecho (anula la entrada principal)
Salida de auriculares	Conector de 3.5 mm en el satélite derecho (silencia los altavoces)
Fuente de alimentación	Cable de alimentación de CA (incluido)
Tipo de enchufe	Enchufe polarizado (una patilla más ancha)
Conexión a tierra	Enchufe de conexión a tierra de tres hilos
Compatibilidad	Computadoras, reproductores de CD/DVD, reproductores MP3, dispositivos de audio portátiles; los sistemas de juegos requieren un adaptador en Y (se vende por separado)
Colocación del subwoofer	Suelo, cerca de una pared para un rendimiento óptimo
Colocación de los satélites	Lados opuestos del dispositivo de escucha, lo más separados posible
Limpieza	Solo paño seco; no use limpiadores líquidos ni disolventes
Funciones de seguridad	Protección contra sobrecarga en el enchufe; no exponer a la lluvia ni a la humedad
Idiomas del manual	Inglés (disponible para descargar)

Preguntas frecuentes - Performance CA-3488 Cyber Acoustics

¿Por qué no se enciende el sistema de altavoces?

Asegúrese de que el botón de encendido en el altavoz satélite derecho esté presionado y el indicador LED azul esté encendido. Verifique que el cable de alimentación de CA esté firmemente conectado a un tomacorriente de pared o regleta que funcione.

No sale sonido de los altavoces. ¿Qué debo revisar?

Primero, confirme que los altavoces tengan energía (LED azul encendido). Suba el volumen maestro y el control de graves. Verifique que el cable de audio verde esté conectado a la salida de audio correcta (generalmente verde) de su computadora o dispositivo. Asegúrese de que su fuente de audio esté reproduciendo y no esté silenciada.

¿Cómo conecto el CA-3488 a mi computadora?

Conecte el enchufe verde del altavoz satélite derecho al conector de salida de audio (verde) de su computadora. Enchufe el enchufe rojo del satélite derecho en el conector DIN etiquetado 'Al altavoz derecho' en la parte trasera del subwoofer. Finalmente, conecte el cable de alimentación de CA a un tomacorriente.

¿Puedo conectar los altavoces a una consola de juegos?

Sí, pero necesita un adaptador en Y con salidas RCA duales (se vende por separado). Conecte los extremos RCA al sistema de juegos, luego enchufe el conector estéreo verde en el cable verde del satélite derecho. El enchufe rojo todavía va al conector DIN del subwoofer.

¿Cómo uso la entrada auxiliar?

Conecte su dispositivo de audio secundario (por ejemplo, reproductor MP3) en el conector de entrada auxiliar de 3.5 mm en el costado del altavoz satélite derecho. Esto anula automáticamente la entrada principal mientras está conectado.

¿Puedo usar auriculares con estos altavoces?

Sí, conecte sus auriculares en el conector para auriculares del altavoz satélite derecho. Los altavoces se silenciarán automáticamente. Use la perilla de volumen maestro para ajustar el volumen de los auriculares.

¿Por qué el sonido está distorsionado?

Reduzca el nivel de volumen de los altavoces girando la perilla de volumen maestro hacia abajo 1/4 a 1/2. También baje el volumen del software de su computadora. Ajuste el equilibrio entre los dos hasta que desaparezca la distorsión.

¿Cuál es la mejor ubicación para los altavoces?

Coloque el subwoofer en el suelo cerca de una pared para obtener graves óptimos. Coloque los altavoces satélite en lados opuestos de su área de escucha, lo más separados posible para obtener una imagen estéreo.

¿Cómo debo limpiar el sistema de altavoces?

Desenchufe el sistema del tomacorriente antes de limpiar. Use solo un paño seco. No use limpiadores líquidos, limpiadores en aerosol, ni disolventes como cera para muebles, lejía, benceno o amoníaco.

¿Qué debo hacer si los altavoces aún no funcionan después de solucionar problemas?

Pruebe los altavoces con una fuente de audio diferente (por ejemplo, reproductor MP3 con conector para auriculares). Si funcionan, el problema está en su fuente o conexiones originales. Si no, contacte al soporte de Cyber Acoustics al (EE. UU.) 360 823 4100 o visite cyberacoustics.com.

MANUAL DE USUARIO Performance CA-3488 Cyber Acoustics

Sistema de audio de tres componentes

INTRODUCCIÓN N

Bienvenidos al sistema de altavoces CA-3488 de Cyber Acoustics.

Este sistema de tres componentes ha sido diseñado para brindar un desempeño de audio superior en ordenadores, iPod ^® , reproductores de MP3, reproductores de DVD, y otros dispositivos de audio portáfiles. El sistema ofrece controladores muy eficientes de alta excursión combinados con amplificadores de baja distorsión y gran potencia que proporcionan una base profunda con claridad y un rango de mayor dinámica.

CONTENIDO DE LA CAJA

• Dos altavoces
• Un subwoofer
• Guí a del Propietario con diagramas de conexión

PRECAUCIÓ N

• Lea las instrucciones atentamente – Debe leer todas las instrucciones de seguridad y de operación antes de hacer funcionar este equipo.
• Alimentación de corriente: No enchufe el equipo hasta que haya realizado todas las conexiones.
• Fuentes de alimentación – Utilice solamente el adaptador de corriente que viene incluido con estos altavoces. Cyber Acoustics no se hará responsable por los daños causados por una alimentación de corriente distinta.
• Calor - Mantenga los altavoces lejos del calor intenso y lejos de fuentes que produzcan calor extremo como por ejemplo, calefactores, radiadores, hornos y otros dispositivos que emitan calor.
• Agua y humedad – Mantenga los altavoces fuera de la lluvia y la humedad para evitar una descarga eléctrica. Mantenga los altavoces lejos del agua, como por ejemplo lavabos, tinas, piscinas, máquinas lavadoras, cubos de agua, etc. para evitar una descarga eléctrica. Evite que el agua se vierta sobre el equipo; no coloque sobre el equipo objetos que contengan agua, como por ejemplo floreros, y no coloque el equipo cerca del agua estancada.
• Limpieza – Utilice un paño seco para limpiar. No limpie ninguna parte del sistema con solventes limpiadores, tales como cera para muebles, blanqueadores, bencina o amoní aco.

PREPARACION DE LOS ALTAVOCES

• Subwoofer – Colóquelo sobre el piso, cerca de una pared, para lograr un desempeño óptimo.
• Altavoces satelitales – Habitualmente, los sistemas de altavoces de 2 componentes se colocan en los lados opuestos del equipo de audio, tan alejados como sea posible. Por ejemplo, si utiliza los altavoces con un ordenador de escritorio; coloque el altavoz satelital izquierdo en el extremo izquierdo de su escritorio y el altavoz satelital derecho

7

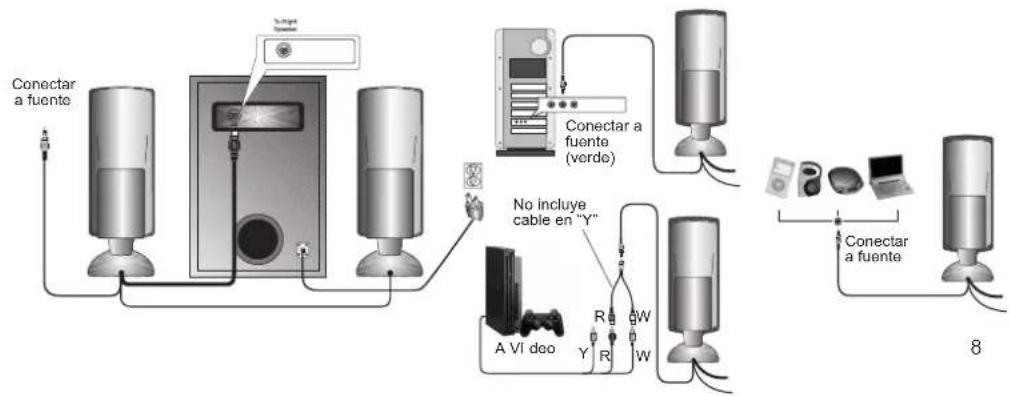

Estos altavoces pueden conectarse a una variedad de equipos de audio tales como reproductores de CD, iPod, reproductores de DVD, reproductores de MP3 y equipos de audio portátiles. Lea las instrucciones paso a paso junto con los diagramas que se incluyen para identificar el diagrama que coincida con mayor exactitud con su fuente.

- Ordenadores de escritorio –

• Tome el cable con el conector verde en la parte trasera del altavoz derecho y conéctelo a la salida verde en la parte trasera o delantera de la torre de su ordenador, también conocida como salida de sonido/audio.
• Tome el conector rojo del altavoz satelital derecho y conéctelo al conector DIN señalizado "To Right Speaker" en la parte trasera del subwoofer.
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.

- Reproductores de CD, DVD o MP3 –

• Tome el cable con el conector verde en la parte trasera del altavoz derecho y conéctelo en la entrada de micrófono del equipo de audio.
• Tome el conector rojo del altavoz satelital derecho y conéctelo en el conector DIN señalizado "To Right Speaker" en la parte trasera del subwoofer.
• Tome el cable de corriente y conéctelo al tomacorriente de pared o a un tomacorriente múltiple.

- Sistema de juegos -

Se necesita un adaptador de consola para juegos, conocido también como adaptador "Y", con salidas duales RCA, para conectar estos altavoces al sistema de juegos. El adaptador se vende en forma separada.
- Apague la corriente del sistema de juegos.
- Tome el extremo del adaptador "Y" con salidas duales RCA, una roja y una blanca.
Conecte estas salidas en los conectores RCA que coincidan con los colores rojo y blanco del sistema de juegos.
- Tome el conector estéreo verde en el otro extremo del adaptador "Y" y conéctelo en el cable con el conector verde que sale de la parte trasera del altavoz derecho.
Tome el conector rojo del altavoz satelital derecho y conéctelo al conector DIN señalizado "To Right Speaker" en la parte trasera del subwoofer.

ca 3488-manu12 2012/6/20 11:56 AM, ¶ 11

CONEXIÓ N DE ENTRADA AUXILIAR

La entrada auxiliar le permite conectar una segunda fuente. Por ejemplo, si sus altavoces están conectados al ordenador, la segunda salida de 3,5mm al costado del altavoz le permite conectar rápidamente un reproductor de MP3 y anular la conexión fuente de su ordenador mientras esté conectado.

Conexión para salida de auriculares desde su dispositivo favorito (No incluye cable)

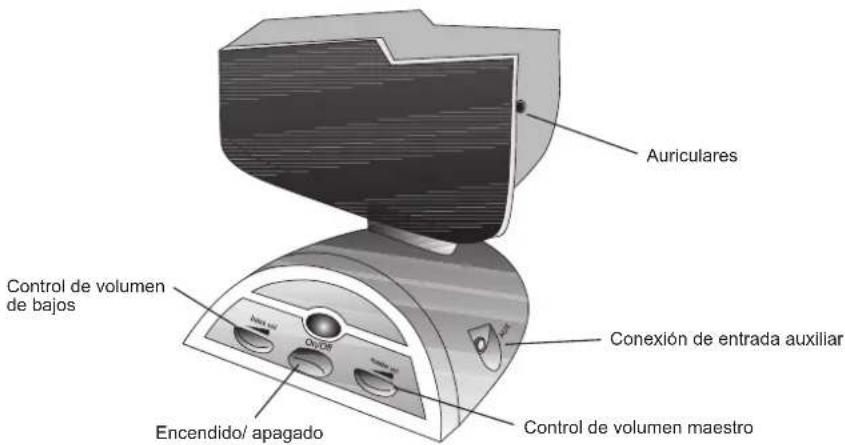

• Energía – El botón de encendido/apagado se encuentra en el altavoz satelital derecho. Presiónelo para encender el sistema y pulse nuevamente para apagarlo.
• Control de volumen maestro – Este control se encuentra en el altavoz satelital derecho, y está señalizado con la palabra "volume". Hágalo girar en el sentido de las agujas del reloj para subir el volumen o en contra de las agujas del reloj para bajar el volumen.
• Control de volumen de bajos – Este control funciona de manera similar al control de volumen maestro. Haga girar el control para subir o bajar los bajos según sus preferencias.
• Auriculares – El altavoz satelital derecho tiene una entrada para auriculares. Conecte sus auriculares favoritos a esta entrada y el sistema de altavoces se silenciarán inmediatamente. El control de volumen maestro de sus auriculares.
• Conexión de entrada auxiliar -La entrada auxiliar le permite conectar una segunda fuente. Por ejemplo, si sus altavoces están conectados al ordenador, la segunda salida de 3,5mm al costado del altavoz le permite conectar rápidamente un reproductor de MP3 y anular la conexión fuente de su ordenador mientras esté conectado.

fXf“”

p u e d e e n

Sí ntoma Solución
El sistema de altavoces no enciende.	El botón de energí a no está encendido. Presione y verifique si el indicador LED de color azul está encendido.
	Verifique si el adaptador de corriente está conectado al tomacorriente de pared.
	Controle si el tomacorriente de pared o el tomacorriente múltiple que utiliza está recibiendo corriente.
El altavoz no emite ningún sonido.	Verifique si el altavoz está recibiendo corriente. Controle los pasos anteriores.
	Asegúrese de que el volumen esté subido a un nivel audible.
	Verifique si todos los cables están conectados en las entradas correctas.
	Por lo general, los usuarios creen que los altavoces no funcionan, cuando en realidad tienen problemas con la fuente de audio. El problemas más común al conectar a una tarjeta de audio, es que las conexiones son incorrectas. Asegúrese de estar conectado a la salida de audio desde la tarjeta de audio de su ordenador. A menudo, están identificados con color verde. También, asegúrese de que su dispositivo de medios o dispositivo de CD/DVD esté funcionando y que la configuración del volumen esté activada y no en modo silencio.
	Si aún tiene problemas, desconecte el cable de sus altavoces de su ordenador y conéctelo a un reproductor MP3 o CD, o cualquier otro con entrada para auriculares de 3,5mm. Si sus altavoces funcionan en esta otra fuente, sabrá que están en perfectas condiciones y que el problema radica en su ordenador o en las conexiones.
El sonido está distorsionado.	Baje el volumen 1/4 a 1/2 nivel. Si esto no resulta, verifique también el nivel de volumen en el sistema operativo de su ordenador y bájelo si fuera necesario.
	Ajuste el control de volumen maestro de su ordenador balanceando el volumen hasta que quede centrado. Luego ajuste los niveles de volumen de los altavoces.

Si tiene preguntas o necesita asistencia con sus altavoces, llámenos o consulte nuestro sitio Web para obtener más consejos para la solución de problemas.
Teléfono:
(USA) 360 823 4100
Sitio Web: cyberacoustics.com
iPod es una marca comercial de Apple Inc., registrada en Estados Unidos y otros países.

Cyber Acoustics
