MANUAL DE USUARIO CA3000 Cyber Acoustics

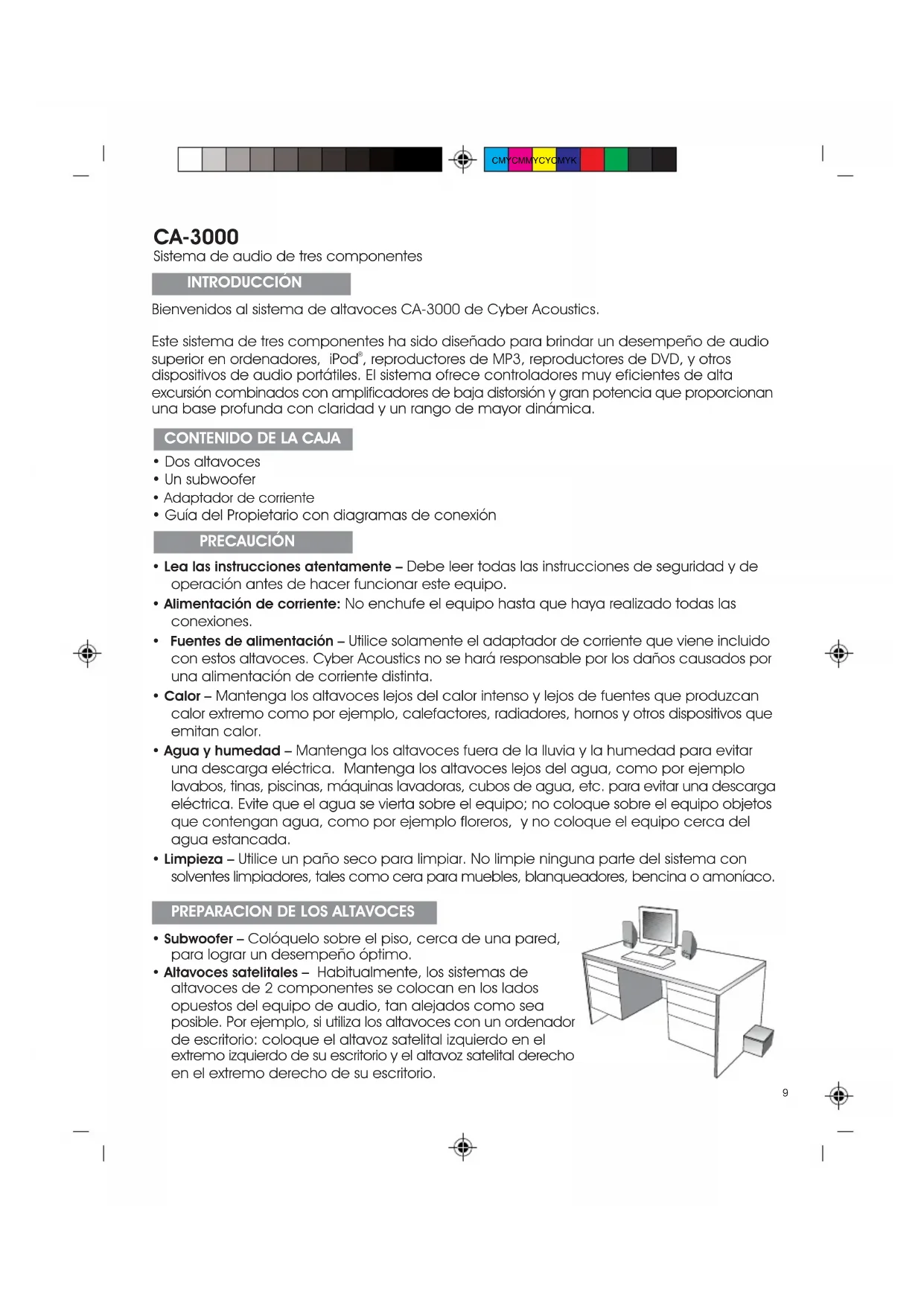

Bienvenidos al sistema de altavoces CA-3000 de Cyber Acoustics. Este sistema de tres componentes ha sido diseñado para brindar un desempeño de audio superior en ordenadores, iPod

, reproductores de MP3, reproductores de DVD, y otros dispositivos de audio portátiles. El sistema ofrece controladores muy eficientes de alta excursión combinados con amplificadores de baja distorsión y gran potencia que proporcionan una base profunda con claridad y un rango de mayor dinámica. Dos altavoces Un subwoofer Adaptador de corriente Guía del Propietario con diagramas de conexión Lea las instrucciones atentamente Debe leer todas las instrucciones de seguridad y de operación antes de hacer funcionar este equipo. Alimentación de corriente: No enchufe el equipo hasta que haya realizado todas las conexiones. Fuentes de alimentación Utilice solamente el adaptador de corriente que viene incluido con estos altavoces. Cyber Acoustics no se hará responsable por los daños causados por una alimentación de corriente distinta. Calor Mantenga los altavoces lejos del calor intenso y lejos de fuentes que produzcan calor extremo como por ejemplo, calefactores, radiadores, hornos y otros dispositivos que emitan calor. Agua y humedad Mantenga los altavoces fuera de la lluvia y la humedad para evitar una descarga eléctrica. Mantenga los altavoces lejos del agua, como por ejemplo lavabos, tinas, piscinas, máquinas lavadoras, cubos de agua, etc. para evitar una descarga eléctrica. Evite que el agua se vierta sobre el equipo; no coloque sobre el equipo objetos que contengan agua, como por ejemplo floreros, y no coloque el equipo cerca del agua estancada. Limpieza Utilice un paño seco para limpiar. No limpie ninguna parte del sistema con solventes limpiadores, tales como cera para muebles, blanqueadores, bencina o amoníaco. Subwoofer Colóquelo sobre el piso, cerca de una pared, para lograr un desempeño óptimo. Altavoces satelitales Habitualmente, los sistemas de altavoces de 2 componentes se colocan en los lados opuestos del equipo de audio, tan alejados como sea posible. Por ejemplo, si utiliza los altavoces con un ordenador de escritorio: coloque el altavoz satelital izquierdo en el extremo izquierdo de su escritorio y el altavoz satelital derecho en el extremo derecho de su escritorio. 9C M Y CM MY CY CMY K

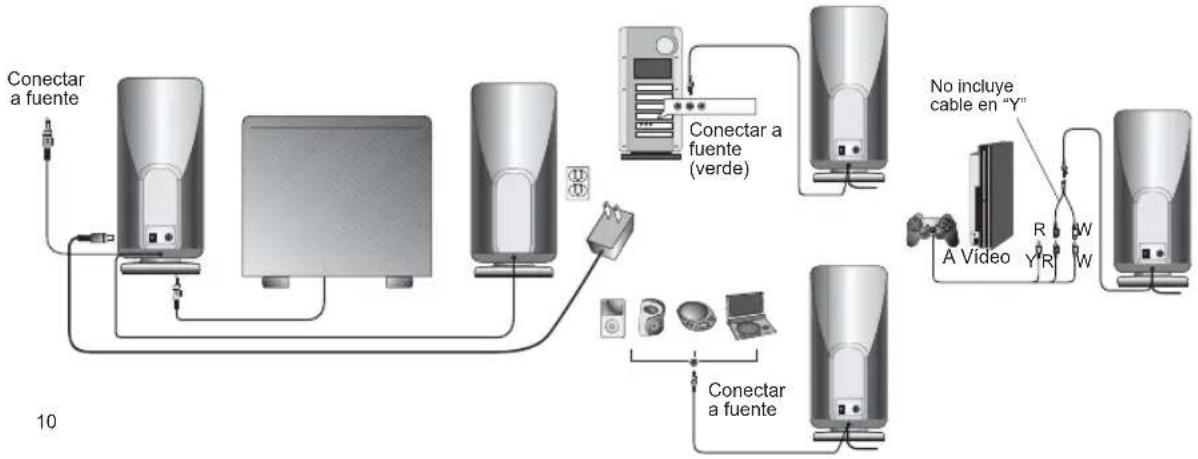

CONEXIÓN DEL ALTAVOZ

Conectar a fuente No incluye cable en Y A Vídeo

Estos altavoces pueden conectarse a una variedad de equipos de audio tales como reproductores de CD, iPod, reproductores de DVD, reproductores de MP3 y equipos de audio portátiles. Lea las instrucciones paso a paso junto con los diagramas que se incluyen para identificar el diagrama que coincida con mayor exactitud con su fuente. Ordenadores de escritorio

Tome el cable con el conector verde en la parte trasera del altavoz derecho y conéctelo a la salida verde en la parte trasera o delantera de la torre de su ordenador, también conocida como salida de sonido/audio.

Conector gris del subwoofer a la toma sub output en la parte trasera del parlante derecho.

Tome el adaptador de corriente y conecte el conector negro en la parte trasera del altavoz satelital derecho.

Tome el adaptador de corriente y conéctelo a un tomacorriente de pared o a un tomacorriente múltiple. Reproductores de CD, DVD o MP3

Tome el cable con el conector verde en la parte trasera del altavoz derecho y conéctelo en la entrada de micrófono del equipo de audio.

Conector gris del subwoofer a la toma sub output en la parte trasera del parlante derecho.

Tome el adaptador de corriente y conecte el conector negro en la parte trasera del altavoz satelital derecho.

Tome el adaptador de corriente y conéctelo a un tomacorriente de pared o a un tomacorriente múltiple. Sistema de juegos

Se necesita un adaptador de consola para juegos, conocido también como adptador Y, con salidas duales RCA, para conectar estos altavoces al sistema de juegos. El adaptador se vende en forma separada.

Apague la corriente del sistema de juegos.

Tome el extremo del adaptador Y con salidas duales RCA, una roja y una blanca. Conecte estas salidas en los conectores RCA que coincidan con los colores rojo y blanco del sistema de juegos.

Tome el conector estéreo verde en el otro extremo del adaptador Y y conéctelo en el cable con el conector verde que sale de la parte trasera del altavoz derecho.

Conector gris del subwoofer a la toma sub output en la parte trasera del parlante derecho. Conectar a fuente (verde) Conectar a fuenteC M Y CM MY CY CMY K Encendido/ apagado Control de volumen maestro

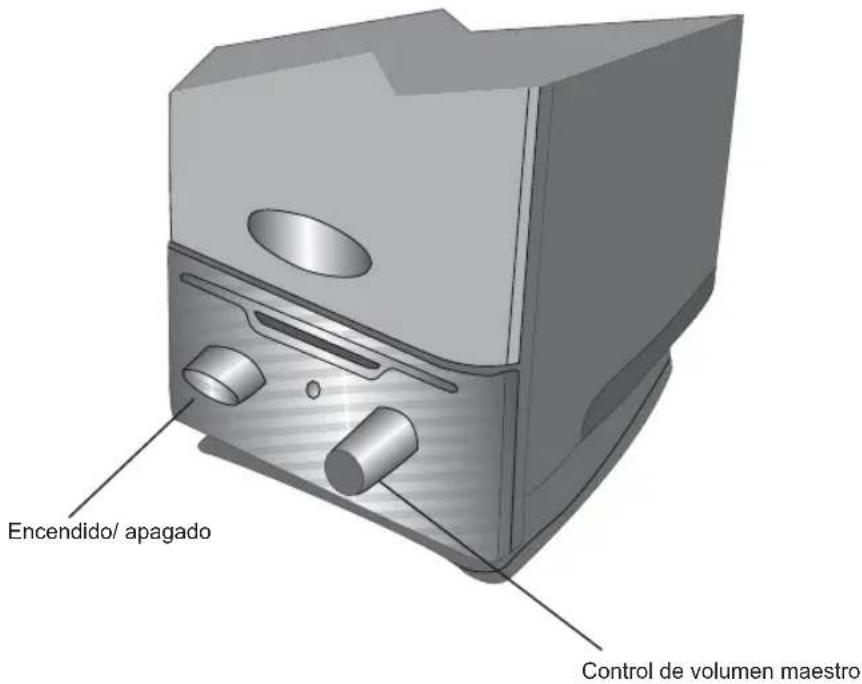

CONTROLES Y FUNCIONES

Energía El botón de encendido/apagado se encuentra en el altavoz satelital derecho. Presiónelo para encender el sistema y pulse nuevamente para apagarlo. Control de volumen maestro Este control se encuentra en el altavoz satelital derecho, y está señalizado con la palabra volume. Hágalo girar en el sentido de las agujas del reloj para subir el volumen o en contra de las agujas del reloj para bajar el volumen. Control de volumen de bajos Este control funciona de manera similar al control de volumen maestro. Haga girar el control para subir o bajar los bajos según sus preferencias. Auriculares El altavoz satelital derecho tiene una entrada para auriculares. Conecte sus auriculares favoritos a esta entrada y el sistema de altavoces se silenciarán inmediatamente. El control de volumen maestro puede entonces ser utilizado para subir o bajar el volumen de sus auriculares. 11C M Y CM MY CY CMY K Si tiene preguntas o necesita asistencia con sus altavoces, llámenos o consulte nuestro sitio Web para obtener más consejos para la solución de problemas. Teléfono: (USA) 360 823 4100 Sitio Web: www.cyberacoustics.com iPod es una marca comercial de Apple Inc., registrada en Estados Unidos y otros países.

SOLUCIÓN DE PROBLEMAS

Síntoma Solución El sistema de altavoces no enciende. El botón de energía no está encendido. Presione y verifique si el indicador LED de color azul está encendido. Verifique si el adaptador de corriente está conectado a la parte trasera del altavoz satelital derecho y al tomacorriente de pared. Verifique si está utilizando nuestro adaptador de corriente Cyber Acoustics que lleva impreso el nombre de nuestra empresa. El altavoz no emite ningún sonido. El sonido está distorsionado. Verifique si el altavoz está recibiendo corriente. Controle los pasos anteriores. Controle si el tomacorriente de pared o el tomacorriente múltiple que utiliza está recibiendo corriente. Asegúrese de que el volumen esté subido a un nivel audible. Verifique si todos los cables están conectados en las entradas correctas. Por lo general, los usuarios creen que los altavoces no funcionan, cuando en realidad tienen problemas con la fuente de audio. El problemas más común al conectar a una tarjeta de audio, es que las conexiones son incorrectas. Asegúrese de estar conectado a la salida de audio desde la tarjeta de audio de su ordenador. A menudo, están identificados con color verde. También, asegúrese de que su dispositivo de medios o dispositivo de CD/DVD esté funcionando y que la configuración del volumen esté activada y no en modo silencio. Si aún tiene problemas, desconecte el cable de sus altavoces de su ordenador y conéctelo a un reproductor MP3 o CD, o cualquier otro con entrada para auriculares de 3,5mm. Si sus altavoces funcionan en esta otra fuente, sabrá que están en perfectas condiciones y que el problema radica en su ordenador o en las conexiones. Baje el volumen ¼ a ½ nivel. Si esto no resulta, verifique también el nivel de volumen en el sistema operativo de su ordenador y bájelo si fuera necesario. Ajuste el control de volumen maestro de su ordenador balanceando el volumen hasta que quede centrado. Luego ajuste los niveles de volumen de los altavoces.C M Y CM MY CY CMY KC M Y CM MY CY CMY K Amplified Speaker System
