THFP - Thermostat d'ambiance MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de régulation	Électronique, chorno-proportionnelle
Tension d'alimentation	230 V CA ± 10 %, 50 Hz
Plage de réglage température	5 °C à 30 °C
Précision de réglage	± 0,5 °C
Sortie relais	Contact unique alimenté
Puissance maximale supportée	8 A / 230 V CA (3 + 1)
Consommation électrique	4,5 VA
Température de fonctionnement	0 °C à +50 °C
Indice de protection	IP 30
Normes	EN 60730-1, EN 60730-2-9
Type selon norme EN 60730	Type 1 B
Affichage	Graduation de 5 à 30 °C
Fonction fil pilote	Oui, avec modes confort, réduit, arrêt

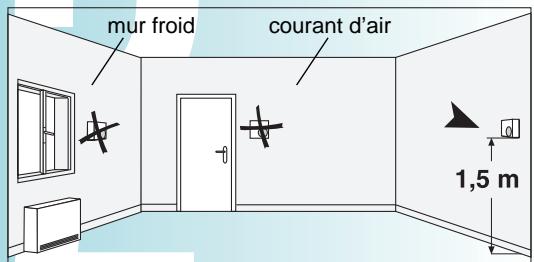

Installation recommandée	Mur intérieur, à 1,5 m du sol, à l'abri des courants d'air
Matériau du boîtier	Thermoplastique auto-extinguible
Dimensions (L x H x P)	Non précisé
Poids	Non précisé

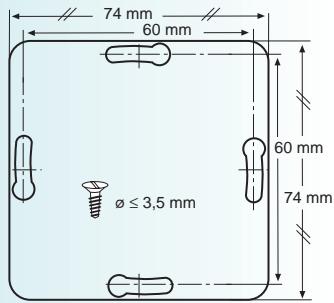

Type de montage	Fixation murale

FOIRE AUX QUESTIONS - THFP MERLIN GERIN

Quel est le rôle principal du MERLIN GERIN THFP ?

Le MERLIN GERIN THFP est un dispositif de protection électrique conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits.

Comment installer le MERLIN GERIN THFP ?

Pour installer le MERLIN GERIN THFP, suivez les instructions dans le manuel d'utilisation, en vous assurant de couper l'alimentation électrique avant de procéder à l'installation.

Que faire si le MERLIN GERIN THFP se déclenche fréquemment ?

Si le MERLIN GERIN THFP se déclenche fréquemment, cela peut indiquer une surcharge ou un court-circuit dans le circuit protégé. Vérifiez vos appareils électriques et les câblages pour détecter d'éventuels problèmes.

Comment réinitialiser le MERLIN GERIN THFP après un déclenchement ?

Pour réinitialiser le MERLIN GERIN THFP, localisez le bouton de réinitialisation sur le dispositif et appuyez dessus après avoir résolu le problème qui a causé le déclenchement.

Quels sont les signes d'un problème avec le MERLIN GERIN THFP ?

Des signes de problème peuvent inclure des déclenchements fréquents, des bruits inhabituels, ou une chaleur excessive émanant du dispositif. Dans ce cas, il est recommandé de contacter un professionnel.

Le MERLIN GERIN THFP est-il compatible avec tous les types de circuits ?

Le MERLIN GERIN THFP est conçu pour être utilisé dans des circuits spécifiques. Veuillez consulter le manuel d'utilisation pour vous assurer de sa compatibilité avec votre installation électrique.

Où trouver des pièces de rechange pour le MERLIN GERIN THFP ?

Les pièces de rechange pour le MERLIN GERIN THFP peuvent être trouvées auprès de distributeurs agréés ou directement sur le site officiel de Schneider Electric.

Comment savoir si le MERLIN GERIN THFP doit être remplacé ?

Si le MERLIN GERIN THFP présente des signes de dommages physiques, des déclenchements répétitifs sans raison apparente, ou s'il ne se réinitialise pas correctement, il peut être temps de le remplacer.

MODE D'EMPLOI THFP MERLIN GERIN

Régulation chrono-proportionnelle

Tension d'alimentation : 230 V CA ± 10 % 50 Hz Base de temps : 10 min (abaissement à -3,5 °C) / 15 min (abaissement à -2 °C) Plage de réglage : +5 °C à +30 °C Différentiel : ± 0,5 °C Sortie relais : contact unipolaire alimenté Pouvoir de coupure : 8 A / 230 V, Cos φ = 1 Puissance maxi conseillée : 1600 W Consommation : environ 4,5 VA Section de raccordement : 2,5 mm² Température de fonctionnement : 0 °C à +50 °C Matériaux du boîtier : Thermoplastique auto-extinguible Conformité aux normes : EN 60730-1 et EN 60730-2-9 Indice de protection selon EN 60529 : IP 30 Classe de protection : II Type selon EN 60730 : Type 1 B

Découvrez / Installez

Le thermostat d'ambiance THFP est du type régulation électronique (catégorie B) :

Le bouton 1 permet de régler la température de confort. Le voyant 2 est allumé lorsque le thermostat est en demande de chaleur.

Sortir le bouton 1, déclipser le couvercle.

Branchez

Le thermostat est équipé d'une borne "fil pilote" qui reçoit, par l'intermédiaire d'un programmeur, les consignes de température. Le thermostat peut recevoir jusqu'à 6 ordres : 1) La borne "fil pilote" n'est pas alimentée : Confort (Tc). Le thermostat régule par rapport à la température réglée sur le thermostat. 2) La borne "fil pilote" est alimentée par une phase 230 V CA : Réduit (Tc -3,5 °C). Le thermostat abaisse de 3,5 °C la température réglée sur le thermostat (-2 °C si configuré en régulation pour chauffage à inertie). 3) La borne "fil pilote" est alimentée par une demi-phase négative : Hors-gel. Le thermostat régule à une température constante de +7 °C. 4) La borne "fil pilote" est alimentée par une demi-phase positive : Arrêt. Le thermostat est en arrêt.

Dans le cadre d'un abonnement "Tempo", le thermostat reconnaît les ordres :

5) réduit (Tc -1 °C), 6) réduit (Tc -2 °C).

NOTA : les demi-phases positives ou négatives sont générées par des appareils extérieurs tels que des programmes ou des gestionnaires délivrant les ordres selon le code GIFAM.

Chauffage à inertie :

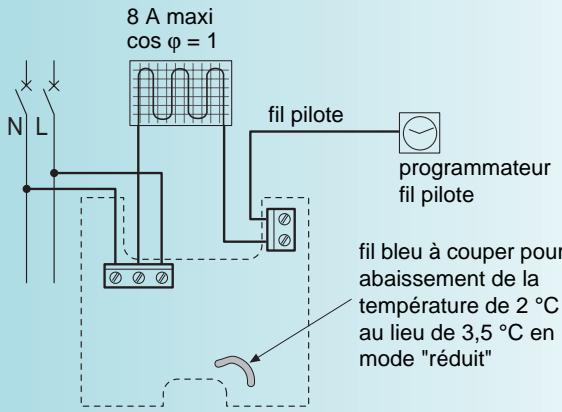

Pour ce type de chauffage, nous vous conseillons de limiter l'abaissement à 2°C au lieu de 3,5°C de façon à raccourcir le temps de remontée en température (phénomène d'inertie). Pour sélectionner l'abaissement de 2°C, il faut couper (hors tension) le fil bleu sur le circuit électronique.

Conseil de montage :

La qualité de régulation du thermostat pourrait être altérée par des courants d'air parasites. Nous vous demandons de veiller tout particulièrement à l'étanchéité des fourreaux.
