S-W250S-W - Haut-parleur PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif (caisson de basses)
Marque	Pioneer
Modèle	S-W250S-W
Dimensions (L x H x P)	380 x 350 x 380 mm (approximatif)
Poids	12,5 kg (approximatif)
Alimentation	220-240 V ~ 50/60 Hz
Puissance de sortie	250 W RMS
Réponse en fréquence	20 Hz - 200 Hz
Fonctions principales	Amplificateur intégré, réglage de volume, phase réglable, entrée ligne, mise en veille automatique
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage. Respecter la polarité du secteur.
Pièces détachées et réparabilité	Les pièces détachées sont disponibles auprès des centres de service agréés Pioneer. Indice de réparabilité : 7.5/10 (estimation)
Informations générales	Notice d'utilisation disponible en téléchargement. Garantie 2 ans.

FOIRE AUX QUESTIONS - S-W250S-W PIONEER

Quel est le type de haut-parleur du Pioneer S-W250S-W ?

Il s'agit d'un caisson de basses actif, c'est-à-dire avec un amplificateur intégré, conçu pour reproduire les fréquences graves.

Comment brancher le Pioneer S-W250S-W à mon amplificateur ?

Utilisez un câble RCA pour relier la sortie subwoofer de votre amplificateur à l'entrée ligne (Line In) du caisson. Assurez-vous que les niveaux de volume sont réglés correctement.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur d'alimentation est en position ON. Si le problème persiste, contactez un service agréé.

Comment régler la phase sur le caisson ?

Le réglage de phase (0° ou 180°) permet d'aligner le son du caisson avec celui de vos enceintes principales. Écoutez de la musique et basculez entre les deux positions pour choisir celle qui donne le grave le plus cohérent.

Puis-je utiliser le Pioneer S-W250S-W avec un amplificateur Home Cinéma ?

Oui, tout à fait. Connectez-le à la sortie subwoofer dédiée de votre amplificateur Home Cinéma. Réglez le niveau et le crossover selon vos préférences.

Quelle est la puissance du caisson ?

Le Pioneer S-W250S-W délivre une puissance de 250 W RMS, suffisante pour une écoute enrichie en basses dans une pièce de taille moyenne.

Comment nettoyer le caisson ?

Utilisez un chiffon doux et sec pour dépoussiérer l'enceinte. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager la finition.

Le caisson chauffe-t-il normalement ?

Un léger échauffement est normal lors d'une utilisation prolongée. Cependant, si le caisson devient très chaud au toucher, réduisez le volume et vérifiez la ventilation autour de l'appareil.

Où puis-je trouver la notice complète ?

Vous pouvez télécharger la notice au format PDF sur notice-facile.com ou sur le site officiel de Pioneer. Utilisez la fonction de recherche avec le modèle S-W250S-W.

Que faire en cas de distorsion du son ?

Réduisez le volume sur le caisson ou sur l'amplificateur. Vérifiez que les câbles de connexion sont en bon état et bien branchés. Ajustez également le niveau du crossover pour éviter de surcharger le haut-parleur.

MODE D'EMPLOI S-W250S-W PIONEER

ATTENTION: Cet appareil n'est pas imperméable, afin de prévenir tout risque de choc électrique ou de début d'incendie, ne pas exposer cet appareil a l'humidité ou a la pluie et ne placer auprès de lui aucune source d'eau, tels que vases, pots de fleur, cosmétiques, flacons de médicaments, etc. D3-4-2-1-3_Fr

IMPORTANT

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains.

ATTENTION

DANGER D'ELECTROCUTION NE PAS OUVRIR

ATTENTION:

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION. NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-1_Fr

Ce produit est conforme à la directive relative aux appareils basse tension (73/23/CEE), à la directive CE relative à la compatibilité electromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE). D3-4-2-1-9

D3-4-2-1-9a_Fr

Nous vous remercions pour cet achat d'un produit PIONEER. Nous vous demandons de lire soigneusement ce mode d'emploi; vous serez ainsi à même de faire correctement fonctionner l'appareil. Après avoir bien lu le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement.

Dans certains pays ou certaines régions, la forme de la fiche d'alimentation et de la prise d'alimentation peut différer de celle qui figure sur les schémas, mais les branchements et le fonctionnement de l'appareil restent les mêmes.

ATTENTION:

AVANT DE BRANCHER L'APPAREIL POUR LA PREMIERE FOIS, LIRE ATTENTIVEMENT LA SECTION SUIVANTE.

Le voltage pour l'alimentation électrique est différent selon les pays et régions, assurez vous que l'alimentation électrique du lieu ou vous utiliserez l'appareil possédé le voltage requis (e.g., 230V ou 120V) indique sur le panneau arrière.

D3-4-2-1-4_Fr

ATTENTION: Ne placez aucune source de flamme nue, telle que les bougies allumées, près de l'appareil. Si une source de flamme nue devait tomber accidentellement sur l'appareil, le feu se repandrait sur l'appareil et pourrait causer un incendie. D3-4-2-1-7a F

Conditions de Fonctionnement

Tempéraure et humidité ambiante lors du fonctionnement :

+5 °C - +35 °C (+41 °F - +95 °F); inférieur à 85 %RH (events d'aération non obstrués)

Ne pas installer dans les lieux suivants

• Lieux exposés à la lumière direct du soleil ou lumière artificielle forte
• Lieux exposés à une forte humidité ou lieux peu ventilés D3-4-

D3-4-2-1-7a_Fr

VENTILATION: Lors de l'installation de cet appareil, veillez à ménager un espace suffisant autour de ses parois de manière à ce que la chaleur puisse se dissiper aisément (au moins 25 cm au dessus, 15 cm à l'arrière et 10 cm de chaque côté).

ATTENTION: Les évents et les ouvertures dans la structure sont prévus pour la ventilation et pour assurer le bon fonctionnement du produit et pour la protéger des risques de surchauffe, et des risques d'incendie, les ouvertures ne doivent jamais être bloquées ni couvertes par des matériaux tels que journaux, nappes, rideaux, etc. De meme, ne pas positionner l'appareil sur un tapis épais, lit, canapé ou tout meuble possédant un rembourrage épais. D3-4-2-1-7b_Fr

ATTENTION: Ne montez pas et ne vous asseyez pas sur l'appareil. Soyez spécialement prudent si des enfants sont à proximité, car l'appareil pourrait être endommagé et causer des blessures en tombant.

ATTENTION

L'interrupteur POWER de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-2a_A_Fr

● Câble à prise RCA x 1

● Power cable x 1

• Cordon d'alimentation x 1

●Ground cord x 1

•Cordon de mise

à la masse x 1

■Puissance de 250 W (RMS) avec amplificateur de classe D, pour la lecture de programmes audio et vidéo tels que Dolby* Digital avec une large plage dynamique.
■ Equipé d'un haut-parleur de 30 cm
■ Fréquence de coupure haute à réglage continu (50 - 150 Hz, et Bypass).
■ Équipé d'un sélecteur Bass Mode (mode Music/Cinema).
■ Système à 2 circuits, constitué d'une entrée pouvant être reliée aux bornes haut-parleurs d'un amplificateur et d'une entrée reliée à la borne de sortie SUBWOOFER PRE-OUT.
* Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double D sont des marques de commerce de Dolby Laboratories. Œuvres confidentielles non publiées. © 1992-1997 Dolby Laboratories. Tous droits réservés.

UTILISATION COMBINEE AVEC DES ENCEINTES ACOUSTIQUES

Les caractéristiques de fréquence du S-W250S lorsqu'il est utilisé en combinaison avec des enceintes acoustiques de petite taille sont indiquées ci-dessous. Comme on peut le voir sur ce graphique, la gamme des basses fréquences est sensiblement améliorée.

- Ces caractéristiques spéciales sont obtenues dans une chambre sans écho. L'effet produit par l'ajout d'un S-W250S dans une salle d'écoute ordinaire est supérieur à l'effet indiqué sur le graphique, à condition que le subwoofer soit correctement placé.

- Il est recommandé de réserver un canal spécial pour le subwoofer en cas de reproduction d'un programme Dolby* Digital. Le S-W250S est particulièrement efficace en cas de reproduction d'un LFE (effet de basse fréquence : destiné à donner plus d'intensité à la vidéo).

Dolby\* Digital

Dolby Digital est une expression désignant un système sonore numérique Dolby à voies multiples qui a été développé à partir du système sonore Dolby pour succéder au système sonore Dolby Pro Logic.

Le système Dolby Digital est un système parfois dit à 5.1 voies parce qu'il offre 5 voies dans la gamme de fréquence 20 Hz à 20 kHz (avant gauche et droite, centre, arrière gauche et droite) et une voie indépendante pour le subwoofer. La voie du subwoofer est également appelée voie LFE (effet de basse fréquence).

La voie LFE peut être utilisée selon les goûts personnels de chacun pour renforcer les sons graves.

INSTALLATION

Avant d'utiliser ce subwoofer, visser les 4 pointes de découplage fournies. Si vous le souhaitez (surtout dans le cas d'une utilisation sur un parquet), vous pouvez intercaler entre les pointes et le sol les 4 bases métalliques fournies.

Installation des enceintes

A

Le subwoofer restitue les graves en monophonie, en profitant du fait que l'oreille humaine n'est pas capable de localiser les sons graves. Pour cette raison, ce subwoofer peut être installé pratiquement n'importe où. Toutefois, s'il est installé trop loin, le son des autres haut-parleurs risque de ne plus être naturel.

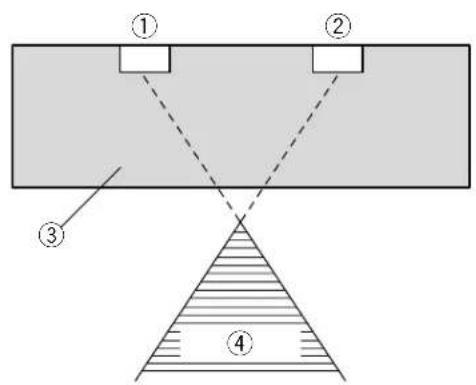

- Critères d'installation du subwoofer (A)

①Enceinte gauche
②Enceinte droite
③ Position préconisée pour le subwoofer
④Position d'écoute

●Emplacements types des enceintes ( B )

①Enceinte avant gauche
②Enceinte centrale
③Enceinte avant droite
④Subwoofer
⑤Zone d'écoute
⑥Enceinte arrière gauche
⑦Enceinte arrière droite

REMARQUES:

• Pour éviter toute perturbation des images du récepteur de télévision, utiliser des enceintes à écran magnétique. Ceci est plus particulièrement important dans le cas de l'enceinte centrale du fait qu'elle est toujours la plus proche du récepteur de télévision.
• Placer l'enceinte droite et l'enceinte gauche à égale distance du récepteur de télévision et à environ 1,8 mètre l'une de l'autre.

INSTALLATION INSTALLATION

• Use a polishing cloth or dry cloth to wipe off dust and dirt.

• When the surfaces are very dirty, wipe with a soft cloth dipped in some neutral cleanser diluted five or six times with water, and wrung out well, and then wipe again with a dry cloth. Do not use furniture wax or cleaners.
  ●Never use thinners, benzine, insecticide sprays and other chemicals on or near this unit, since these will corrode the surfaces.

• Installez l'enceinte centrale au-dessus ou en dessous du téléviseur, de façon à ce que le son du canal central provienne de l'écran du téléviseur.

• Les enceintes arrière (ambiophoniques) donnent les meilleurs résultats lorsqu'elles sont placées de manière symétrique par rapport à la position d'écoute, au même niveau ou légèrement derrière, et à environ 1 mètre au-dessus du niveau des oreilles d'une personne assise.

ATTENTION:

Si vous installez l'enceinte centrale sur le téléviseur, assurez-vous de le fixer avec du ruban adhésif ou par un autre moyen. Sinon, l'enceinte risque de tomber à cause de chocs extérieurs à l'appareil, comme des tremblements de terre, et vous pourriez mettre en danger les personnes à proximité ou l'enceinte pourrait être endommagée.

Précautions d'installation

• Installer le subwoofer dans un endroit bien ventilé où il ne sera pas soumis à une humidité ou à des températures excessives.
• Ne pas placer le subwoofer à proximité d'un radiateur, ou autre appareil de chauffage, et ne pas l'exposer aux rayons directs du soleil car cela risquerait d'endommager le coffret ou les composants internes. Ne pas le placer non plus dans un endroit excessivement poussiéreux ou humide car ceci pourrait provoquer des anomalies de fonctionnement ou une panne. (Eviter de le placer sur une table de cuisine ou autres emplacements où il serait soumis à la chaleur, à la vapeur ou à la suie).
• Ne jamais placer d'objets lourds (récepteur ou moniteur de télévision par exemple) sur le subwoofer.
• Ne pas placer le subwoofer à proximité d'un appareil, comme par exemple un magnétophone, susceptible d'être affecté par les champs magnétiques.

Cette enceinte acoustique est une enceinte à écran magnétique.

Elle risque, cependant, de provoquer des altérations de la couleur des images si elle est placée à proximité de l'écran d'un récepteur de télévision.
Si ce phénomène se produit, mettre le récepteur de télévision hors tension et attendre 15 à 30 minutes avant de le remettre sous tension.
Si le problème persiste, éloigner l'enceinte acoustique du récepteur de télévision.

- Prière d'installer cette unité à distance du câble d'antenne du tuner, car des parasites peuvent être provoqués par une installation proche du câble d'antenne. Dans ce cas, utiliser cette unité à une position écartée de l'antenne et du câble d'antenne, ou si la reproduction de basses supplémentaires n'est pas nécessaire, couper l'alimentation de cette unité.

ENTRETIEN DES SURFACES EXTERNES

• Utiliser un chiffon à polir ou un chiffon sec pour éliminer la poussière et la saleté.
• Lorsque les surfaces sont extrêmement sales, utiliser un chiffon doux et un produit détergeant neutre dilué dans cinq ou six volumes d'eau. Bien tordre le chiffon avant de nettoyer les surfaces. Les essuyer ensuite avec un chiffon sec. Ne jamais utiliser de produits de nettoyage ou de la cire pour meubles.
• Ne jamais utiliser de diluant, benzine, bombe insecticide et autres produits chimiques à proximité de cette enceinte car ces produits détérioreraient le fini de surface.

PANEL FACILITIES

DESCRIPTION DE LA FACE AVANT ET DE LA FACE ARRIERE

A

① Interrupteur d'alimentation (POWER)

Appuyer une première fois sur ce bouton pour mettre sous tension et une deuxième fois pour mettre hors tension.

② Témoin d'alimentation (ON)

S'allume lorsque le subwoofer est sous tension.

③ Sélecteur de mode de graves (BASS MODE)

■ MUSIC: La réponse en fréquence est plate. Réglage recommandé pour les sources musicales.
■ CINEMA: Les basses fréquences sont accentuées. Réglage recommandé pour les sources exigeant des graves puissants.

④ Bouton de réglage de recouvrement (CROSSOVER) et interrupteur de dérivation (BYPASS)

Réglez la limite de fréquence supérieure pour le subwoofer (50-150 Hz) de manière qu'elle complète la sortie des autres haut-parleurs. Dans le cas d'une utilisation des fonctions de gestion des graves d'un ampli-tuner AV, régler sur BYPASS pour utiliser le filtre passe-bas de l'ampli-tuner AV et améliorer la qualité du son.

• Critères de réglage

50 Hz ..... Lorsque le diamètre du haut-parleur droit/gauche est égal ou supérieur à 20 cm.
100 Hz ..... Lorsque le diamètre du haut-parleur droit/gauche est compris entre 10 et 25 cm.
150 Hz ..... Lorsque le diamètre du haut-parleur droit/gauche est égal ou inférieur à 12 cm.

* Lors d'un réglage sur BYPASS, le signal audio passe directement au woofer, évitant ainsi le filtre de l'amplificateur.

⑤Bouton de volume (VOLUME)

Permet de régler le volume du subwoofer.
●Tourner lentement le bouton à partir de la position MIN.
- Le subwoofer permet de régler indépendamment le niveau de basse et il n'est donc pas nécessaire d'augmenter ce niveau en utilisant la commande de l'amplificateur stéréo ou AV.

S-W250S Réponse en fréquence en mode Musique

B

⑥ Borne d'entrée de niveau ligne (LINE LEVEL INPUT)

Permet le raccordement à la borne de sortie SUBWOOFER PRE-OUT d'un amplificateur stéréo au moyen du câble à prise RCA fourni.

⑦Borne de sortie niveau ligne (LINE LEVEL OUTPUT)

Pour raccorder d'autres appareils via l'amplificateur. Le signal fournit par cette prise n'est nullement affecté par les réglages des diverses commandes de cet appareil.

⑧ Sélecteur de phase (PHASE 0° / 180°)

Lors d'un réglage sur 180°, la phase de sortie devient l'inverse du signal d'entrée; lors d'un réglage sur 0°, elle est la même que le signal d'entrée.

- Ce sélecteur doit être normalement réglé sur 0°, mais lorsque l'équilibre du son entre l'enceinte droite, l'enceinte gauche et le subwoofer ne semble pas naturel, essayer 180° et laisser le sélecteur à la positon donnant le résultat le plus naturel.

- A l'emploi de deux ou plusieurs subwoofers, veiller à ce que le sélecteur de phase de chacun d'eux soit réglé à la même position.

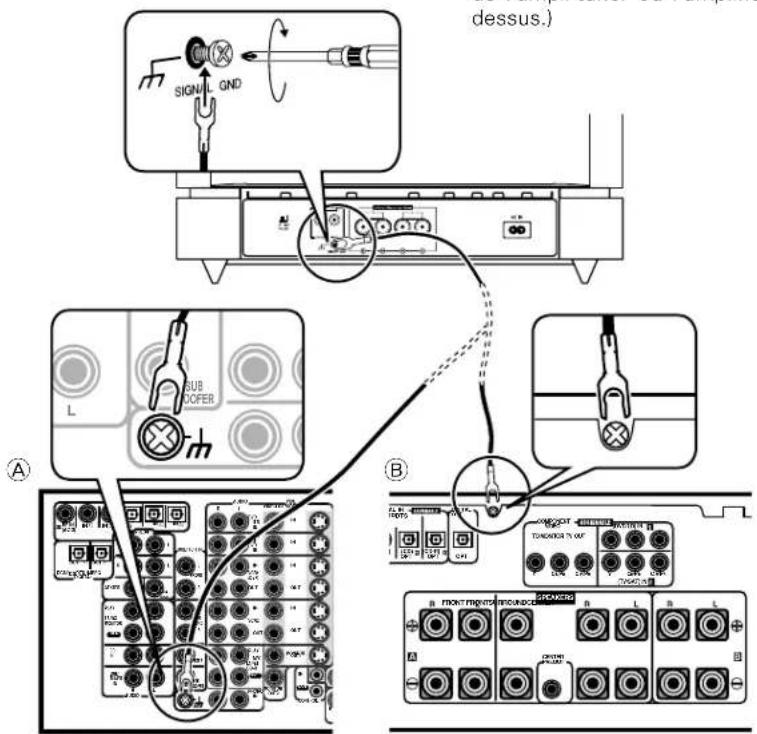

⑨Borne de masse

Voir "RACCORDEMENT À LA BORNE DE MASSE DU SIGNAL" en page 11.

⑩ Bornes d'entrée de niveau haut-parleur (SPEAKER LEVEL INPUT)

Ces bornes doivent être connectées aux bornes de sortie haut-parleur de l'amplificateur stéréo à l'aide des câbles pour haut-parleur spéciaux fournis.

⑪ Connecteur de cordon d'alimentation

Brancher ici le cordon d'alimentation fourni comme accessoire.

REMARQUE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le câble d'alimentation par la prise. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement.

CONNECTIONS

RACCORDEMENTS

A
S-W250S (Rear Panel) S-W250S (face arrière)

Avant d'effectuer ou de changer les raccordements, mettre hors tension et débrancher cet appareil et l'amplificateur ou l'ampli-tuner au niveau de la prise secteur.

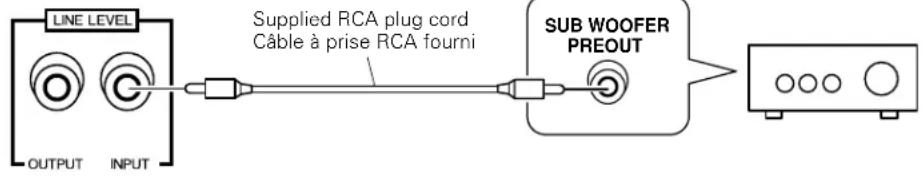

RACCORDEMENT DE NIVEAU LIGNE (A)

Raccordement à effectuer lorsque l'ampli-tuner ou l'amplificateur stéréo est équipé d'une borne de sortie SUBWOOFER PRE-OUT. Si l'ampli-tuner ou l'amplificateur stéréo n'est pas équipé d'une borne de sortie SUBWOOFER PRE-OUT, faire un raccordement de niveau haut-parleur. Relier cette borne à la borne d'entrée de niveau de ligne (LINE LEVEL INPUT) du subwoofer à l'aide du câble à prise RCA fourni.

REMARQUE:

- En cas de raccordement à la borne PRE-OUT de l'ampli-tuner ou de l'amplificateur stéréo pour effet d'ambiophonie par la voie centrale, les sons graves ne seront perçus que sur la voie centrale, ce qui est insuffisant.

RACCORDEMENT DE NIVEAU DE HAUT-PARLEUR

Il s'agit du raccordement aux bornes de haut-parleur d'un ampli-tuner ou d'un amplificateur stéréo.

REMARQUES:

• Lorsque l'amplificateur stéréo est mis hors tension avant le subwoofer, il peut se produire un bruit de choc. Dans ce cas, baisser le volume du subwoofer ou le mettre hors tension. Si l'amplificateur stéréo est équipé d'une prise de sortie d'alimentation CA commutée, brancher le cordon d'alimentation du subwoofer à cette prise.
• Si le volume du subwoofer est réglé à un niveau très élevé, un hurlement peut se produire lorsque l'alimentation de l'amplificateur stéréo est coupée ou que l'interrupteur de haut-parleur est activé. Pour éviter ceci, abaisser le volume du subwoofer ou couper l'alimentation de cet appareil avant de mettre l'amplificateur stéréo hors tension. De même, si cet appareil est utilisé à un niveau élevé, ne pas désactiver l'interrupteur de haut-parleur de l'amplificateur stéréo.
• Ne pas augmenter les graves sur l'ampli-tuner ou l'amplificateur stéréo. Si l'ampli-tuner ou l'amplificateur stéréo n'a pas de marge de sortie, le son pourrait être déformé. Régler le volume des graves au moyen du bouton de réglage du volume (VOLUME) du subwoofer.
• Lorsque la borne d'entrée de niveau de ligne (LINE LEVEL INPUT) est connectée, les bornes d'entrée de niveau haut-parleur (SPEAKER LEVEL INPUT) ne peuvent pas être utilisées.

B

Connector le subwoofer aux bornes de haut-parleur de l'amplituner ou de l'amplificateur stéréo en même temps que l'enceinte droite/gauche.

1. Attacher ensemble la partie centrale du câble connecté à l'enceinte droite/gauche et une extrémité de chacun des câbles de haut-parleur fournis et les connecter aux bornes de haut-parleur de l'ampli-tuner ou de l'amplificateur stéréo.
2. Connecter l'autre extrémité des câbles de haut-parleur fournis aux bornes d'entrée de niveau haut-parleur (SPEAKER LEVEL INPUT) du subwoofer.

- S'assurer de bien faire correspondre L (+), L (−), R (+) et R (−).

REMARQUE:

- Lorsque l'ampli-tuner ou l'amplificateur stéréo est pourvu de deux groupes de bornes de haut-parleur (A, B) et que celles ci sont connectées à des bornes vides du subwoofer, alors que le sélecteur de haut-parleur est réglé sur "A + B", il est possible que l'enceinte droite et l'enceinte gauche ne produisent pas de son selon le modèle d'ampli-tuner ou amplificateur stéréo utilisé (à savoir un ampli-tuner ou amplificateur stéréo sur lequel A et B sont connectées en série lorsque le sélecteur de haut-parleur est réglé sur "A + B").

ATTENTION

Ces raccordements de haut parleurs peuvent provoquer des DECHARGES ELECTRIQUES. Lorsque vous branchez ou débranchez les fils des hauts parleurs, afin d'éviter les risques de décharge électrique, ne pas toucher les parties non isolées avant d'avoir débranché le raccordement d'alimentation. D3-4-2-2-3_Fr

Si l'on raccorde la prise d'entrée du niveau de ligne, ne pas raccorder la borne de masse du signal.

• Si l'on constate un bourdonnement de masse lorsque les haut-parleurs sont raccordés, brancher le cordon de masse fourni entre la borne de masse du signal et l'ampli-tuner ou l'amplificateur. (Voir le schéma Ⓐ ci-dessus.)
• S'il aucune borne de masse du signal n'est prévue sur l'ampli-tuner ou l'amplificateur, utiliser une des vis du panneau arrière de l'ampli-tuner ou l'amplificateur. (Voir le schéma Ⓑ ci-dessus.)

OPERATION

Se reporter à la page 7 pour plus de renseignements sur les fonctions des diverses bornes et commandes.

1. Mettre le subwoofer sous tension au moyen de l'interrupteur POWER ①.

- Lorsque le cordon d'alimentation du subwoofer est branché à une prise d'alimentation CA commutée de l'ampli-tuner ou de l'amplificateur stéréo et que l'interrupteur est laissé à la position ON, il sera possible de mettre le subwoofer sous/hors tension avec l'ensemble de la chaîne.

- Si l'appareil ne peut pas être raccordé à l'amplificateur stéréo ou à l'ampli-tuner, mettre l'amplificateur stéréo ou l'ampli-tuner sous tension (ON) avant de mettre cet appareil sous tension (ON). Lors de la mise hors tension, mettre cet appareil hors tension (OFF) avant de couper l'alimentation (OFF) de l'amplificateur stéréo ou de l'ampli-tuner.

2. Faire fonctionner l'amplificateur stéréo ou l'amplituner et ajuster le volume des autres haut-parleurs.

3. Ajuster le volume des graves par le bouton VOLUME ⑤.

- Lorsque nécessaire, utiliser le bouton de réglage CROSSOVER ④ et le sélecteur PHASE ⑧ et régler ensuite le volume avec le bouton VOLUME ⑤. Régler le sélecteur BASS MODE ③ sur MUSIC ou sur CINEMA.

TROUBLESHOOTING

Il arrive souvent que des anomalies de fonctionnement ou des problèmes apparents soient dus à de simples erreurs de manipulation. Si cette enceinte semble ne pas fonctionner correctement, contrôler les points suivants. Parfois un autre élément de la chaîne est à l'origine du problème. Contrôler tous les éléments et accessoires électriques utilisés. Si l'origine du problème n'a pas pu être trouvée après avoir effectué les contrôles suivants, s'adresser au service après-vente PIONEER le plus proche ou à un distributeur.

SYMPTÔME	CAUSE	REMÈDE
1 L'enceinte ne se met pas sous tension (le témoin d'alimentation ne s'allume pas lorsque l'interrupteur POWER est enfoncé).	Le cordon d'alimentation n'est pas branché correctement.	Brancher correctement le cordon d'alimentation.
2Pas de son(Le témoin d'alimentation s'allume.)	Le câble de haut-parleur ou le câble à prise RCA est déconnecté ou mal connecté.Le bouton de réglage du volume VOLUME est réglé sur MIN.	Tourner lentement ce bouton dans le sens des aiguilles d'une montre.Vérifier les raccordements et connecter correctement.
3Le son est faible(Le bouton de réglage du volume VOLUME est correctement réglé.)	La polarité des câbles de haut-parleur (entre l'ampli-tuner ou amplificateur et cette enceinte) a été inversée.	Confirmer la polarité des câbles et les reconnecter correctement.
4 Le son est déformé.	Le niveau est trop élevé.Le niveau d'entrée est trop élevé.	Tourner le bouton de réglage du volume VOLUME dans le sens contraire des aiguilles d'une montre pour baisser le niveau.Utiliser les commandes de réglage du niveau de sortie (volume, réglage grave, renforcement des basses) de l'amplificateur pour baisser le niveau.
5Un bruit de cornemuse se produit.	L'amplificateur n'est pas sous tension ou le sélecteur de haut-parleur est mis sur OFF.Le niveau du subwoofer est trop élevé.	Mettre l'amplificateur sous tension et mettre le sélecteur de haut-parleur sur ON.Placer le subwoofer à une bonne distance des autres enceintes. Tourner le bouton de réglage du volume VOLUME dans le sens contraire des aiguilles d'une montre pour baisser le niveau.
6 Nombreux parasites lors d'écoute d'émission AM ou FM.	L'antenne-cadre AM ou l'antenne intérieure FM est proche de cette unité.	Augmenter la distance entre l'antenne AM ou FM (pour usage intérieur) et cette unité.

FICHE TECHNIQUE

Coffret ...... Système à poser sur le sol

Haut-parleur (à blindage magnétique) ..... Type conique 30 cm

Puissance de sortie continue (RMS) ..... 250 W/4 Ω (100 Hz)

- Les spécifications ci-dessus s'appliquent lorsque la tension d'alimentation est de 230 V.

Entrée (sensibilité à 100 Hz/impédance)

SPEAKER LEVEL 1,6 V + 1,6 V/15 kΩ

(les deux voies en phase)

LINE LEVEL (prise RCA) 160 mV/50 kΩ

Sortie (Niveau à 100 Hz/impédance)

LINE LEVEL (prise RCA) 160 mV/1 kΩ

Fréquence de recouvrement (CROSSOVER)

50 – 150 Hz (réglable en continu)

Dimensions externes..... 430 (L) x 480 (H) x 430 (P) mm

Poids (sans emballage) 34,5 kg

Alimentation électrique ..... 220 – 230 Volts\~ CA, 50/60 Hz

Consommation d'énergie 56 W

Accessoires fournis ...... Pointes x 4

Bases × 4

Câble à prise RCA x 1

Cordon d'alimentation x 1

Cordon de mise à la masse x 1

Mode d'emploi x 1

Fiche de garantie x 1

REMARQUE :

Les caractéristiques techniques et le design peuvent être modifiés sans aucun avis pour y apporter des améliorations.

Tous droits de reproduction et de traduction réservés.
