EM8036 - Adaptateur CPL Eminent - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL
Marque	Eminent
Modèle	EM8036
Technologie	HomePlug AV2
Débit maximal	600 Mbps
Port Ethernet	1 port RJ45 Gigabit
Prise intégrée	Non (prise directe)
Plage de fréquences	2 MHz à 68 MHz
Cryptage	AES 128 bits
Portée réseau	Jusqu'à 300 mètres sur le réseau électrique
Consommation électrique	< 5 W en veille, < 10 W en fonctionnement
Alimentation	100-240 V AC, 50/60 Hz
Dimensions (L x l x h)	80 x 58 x 35 mm
Poids	120 g
Température de fonctionnement	0°C à 40°C
Humidité	10% à 90% sans condensation
Compatibilité système	Windows, Mac, Linux
Certifications	CE, RoHS
Contenu du boîtier	1 adaptateur, 1 câble Ethernet RJ45, 1 guide rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.
Informations générales	Garantie 2 ans. Fabriqué en Chine.

FOIRE AUX QUESTIONS - EM8036 Eminent

Comment installer mon adaptateur CPL Eminent EM8036 ?

Branchez l'adaptateur sur une prise murale, connectez-le à votre routeur via le câble Ethernet fourni, puis appuyez sur le bouton Pairing. Répétez l'opération sur le second adaptateur pour les associer.

Que faire si l'adaptateur CPL ne fonctionne pas ?

Vérifiez que les deux adaptateurs sont branchés sur la même installation électrique. Assurez-vous que les prises ne sont pas sur des disjoncteurs différents. Réinitialisez les adaptateurs en appuyant 10 secondes sur le bouton Reset.

Puis-je utiliser plusieurs adaptateurs CPL ensemble ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs CPL dans le même réseau électrique. Chaque adaptateur doit être appairé avec le bouton Pairing.

Les adaptateurs CPL de différentes marques sont-ils compatibles ?

Oui, s'ils respectent la norme HomePlug AV2 ou AV. Cependant, le débit sera limité à la norme la plus basse.

Le débit annoncé de 600 Mbps est-il réel ?

Le débit théorique de 600 Mbps est rarement atteint en pratique. Les performances dépendent de la qualité du câblage électrique, de la distance et des interférences. En usage réel, attendez-vous à 100-300 Mbps.

L'adaptateur CPL fonctionne-t-il sur un circuit avec un disjoncteur différentiel ?

Oui, il fonctionne sur la plupart des installations avec disjoncteurs différentiels. Cependant, certains disjoncteurs très sensibles peuvent filtrer le signal CPL. Testez votre installation.

Comment savoir si l'adaptateur CPL est bien connecté ?

Les LED sur l'adaptateur indiquent l'état : alimentation (vert fixe), liaison CPL (vert clignotant ou fixe), liaison Ethernet (vert ou orange). Consultez le guide rapide pour les codes LED.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Il est déconseillé de brancher l'adaptateur sur une multiprise ou un filtre secteur, car cela peut réduire les performances. Branchez-le directement sur la prise murale.

Est-ce que le courant passe quand je débranche l'adaptateur ?

Non, l'adaptateur ne transmet pas de courant électrique. Il utilise le réseau électrique uniquement pour transporter les données. La prise murale reste sous tension.

Comment réinitialiser l'adaptateur CPL ?

Pour réinitialiser, maintenez enfoncé le bouton Reset (ou Pairing) pendant 10 secondes jusqu'à ce que les LED clignotent. Relâchez, l'adaptateur redémarre et devra être réappairé.

MODE D'EMPLOI EM8036 Eminent

Adaptateur de courant porteur 500 Mbps avec WiFi 300 Mbps intégré

Mode d'Emploi

EM8036 - Adaptateur de courant porteur 500 Mbps avec WiFi 300 Mbps intégré

Table des matières

1.0 Introduction ......2
1.1 Contenu de la boîte ....2
2.0 Connexion des adaptateurs Powerline....3
2.1 Connexion WPS 4
3.0 Utilisation du logiciel 4
3.1 Installation du logiciel....4
3.2 Sécuriser votre réseau en utilisant le logiciel ....4
3.3 Ajouter un nouveau Powerline non sécurisé à un réseau sécurisé .... 5
4.0 Réinitialiser l'adaptateur de ligne....6
5.0 Changer le nom du réseau et le mot de passe....6
6.0 Indicateurs à DEL....9
7.0 Foires aux questions et réponses et autres informations ....10
8.0 Service et assistance....10
9.0 Avertissements et mises en garde....11
10.0 Conditions de garantie....12
11.0 Déclaration de conformité....12

1.0 Introduction

Nous vous félicitons pour l'achat de ce produit Eminent de haute qualité ! Ce produit a fait l'objet de tests intensifs, réalisés par les techniciens experts d'Eminent. Si vous rencontrez des problèmes avec ce produit, vous bénéficiez d'une garantie Eminent de cinq ans. Veuillez conserver ce manuel ainsi que sa preuve d'achat, en lieu sûr.

Enregistrez dés maintenant votre achat sur www.eminent-online.com et bénéficiez des mises à jour pour votre produit !

1.1 Contenu de la boîte

La boîte du EM8036 devrait contenir toutes les pièces suivantes :

2.0 Connexion des adaptateurs Powerline

Remarque : Pour des performances optimales, connectez les adaptateurs de ligne directement au secteur. N'utilisez pas de câble d'extension ou de multiprise.

Remarque : Vérifiez que l'interrupteur MARCHE/ARRÊT sur le côté droit de l'adaptateur est en position supérieure, pour que l'EM8036 soit allumé.

Si vous souhaitez partager votre connexion Internet avec d'autres ordinateurs, ou si vous voulez créer votre propre réseau, vous devez connecter un autre adaptateur Powerline à un port LAN libre de votre routeur (modem). Utilisez les étapes suivantes pour connecter un adaptateur Powerline à votre routeur (modem) :

1. Sortez l'adaptateur Powerline de la boîte.
2. Branchez le câble réseau fourni sur une prise LAN de votre routeur (modem).
3. Branchez le câble réseau fourni sur la prise LAN de l'adaptateur Powerline.
4. Branchez l'adaptateur Powerline sur une prise murale.

Avant de passer aux étapes suivantes, veuillez noter le mot de passe de votre adaptateur Powerline Wi-Fi. Vous pouvez trouver ce mot de passe sur l'étiquette inférieure indiquant « WiFi-PWD ».

Mon mot de passe Wi-Fi est :......

Maintenant que l'autre adaptateur Powerline est connecté à votre routeur (modem), vous pouvez brancher l'adaptateur Powerline Wi-Fi sur une prise murale. L'adaptateur Powerline Wi-Fi se connectera automatiquement à l'autre adaptateur Powerline.

Pour effectuer une connexion sans fil à l'aide de l'adaptateur Powerline Wi-Fi, veuillez sélectionner le réseau sans fil « Eminent_Wifi ». Il vous sera alors demandé de saisir un mot de passe. Veuillez saisir le mot de passe noté plus haut.

Remarque : Vous pouvez utiliser jusqu'à 16 adaptateurs Powerline avec votre réseau.

2.1 Connexion WPS

Veuillez suivre les étapes décrites ci-dessous pour connecter votre périphérique à l'adaptateur Powerline Wi-Fi via WPS :

1. Appuyez sur le bouton WPS de votre périphérique (veuillez consulter le guide d'utilisateur de votre périphérique)

2. Appuyez sur le bouton WPS de l'adaptateur Powerline Wi-Fi pendant 1 seconde

3. Les deux appareils initieront la connexion. Ceci peut prendre 1 minute.

3.0 Utilisation du logiciel

Dès que les appareils Powerline sont connectés correctement, une connexion réseau est automatiquement établie. Il est possible de sécuriser le réseau Powerline. Pour sécuriser le réseau, le logiciel Powerline doit être installé.

3.1 Installation du logiciel

1. Prenez le CD-ROM fourni dans la boîte.
2. Insérez le CD-ROM dans le lecteur CD-ROM ou DVD-ROM de votre ordinateur.
3. Le CD-ROM démarrera automatiquement.
4. Suivez les instructions qui s'affichent à l'écran pour installer le logiciel.

3.2 Sécuriser votre réseau en utilisant le logiciel

Après l'installation du logiciel, une icône est ajoutée sur votre bureau. Cette icône est nommé « PLC Utility ».

Double-cliquez sur l'icône pour ouvrir le logiciel Powerline. Lorsque le logiciel a été ouvert, l'écran est divisé en deux parties : La partie supérieure affiche des informations sur l'adaptateur Powerline qui est directement connecté à cet ordinateur (Local MAC). La partie inférieure affiche des informations sur d'autres adaptateurs Powerline qui sont présents dans le même réseau avec le nom (par défaut) « Remote ».

Remarque : Si vous souhaitez sécuriser des adaptateurs Powerline qui ne sont pas directement connectés à votre ordinateur, vous devez utiliser la « Password » ou la « Clé ID d'appareil » qui sont sur l'étiquette située au-dessous de l'adaptateur Powerline. Vous n'avez pas besoin d'utiliser cette clé pour sécuriser un adaptateur qui est directement connecté à votre ordinateur.

5 | FRANÇAIS

Utilisez les étapes suivantes pour sécuriser les adaptateurs Powerline :

1. Dans le champ en bas de « PLC utility », vous pouvez choisir un adaptateur Powerline dans la liste, où aucune valeur n'est définie dans la colonne « Password ».
2. Cliquez sur « Enter Password ».
3. Entrez la « Password » ou l'« ID d'appareil », et cliquez sur « OK ». La « Password » ou l'« ID d'appareil » sont sur l'étiquette de l'adaptateur Powerline . Un exemple de cette clé est « XK8Y-GH36-BR1K-LSZA ».
4. Répétez les étapes 1 à 3 pour chacun des adaptateurs Powerline, jusqu'à ce que tous les adaptateurs apparaissent dans la liste avec un mot de passe dans la colonne « Password ».
5. Entrez un nom de réseau secret dans le champ « Network name ».
6. Cliquez sur « Set all remote devices whose Password has been entered ». Et sur « Set local device ».
7. Cliquez sur « OK ».
8. Votre réseau domestique Powerline est maintenant sécurisé. Il n'est pas nécessaire de répéter ces étapes sur les autres ordinateurs.

Astuce : Le « Network name » vous permet d'accéder à votre réseau domestique Powerline. Ne partagez pas ce nom avec d'autres personnes ! Si vous le souhaitez, vous pouvez écrire le « Network name » dans le manuel et le conserver dans un endroit sûr.

3.3 Ajouter un nouveau Powerline non sécurisé à un réseau sécurisé

Si vous avez déjà créé un réseau domestique Powerline sécurisé, et si vous souhaitez connecter un nouvel adaptateur Powerline qui n'a pas encore été sécurisé, vous devrez régler le « Network name » sur ce nouvel adaptateur pour pouvoir ajouter ce nouvel adaptateur Powerline à votre réseau sécurisé.

Le nouveau Powerline est directement connecté à un ordinateur.

1. Si vous utilisez un nouvel ordinateur, vous devez installer le logiciel en premier. Double-cliquez sur l'icône « PLC Utility » sur votre bureau pour ouvrir le logiciel.
2. Cliquez sur l'onglet « Main ».
3. Entrez le nom de réseau secret dans le champ « Network name ».
4. Cliquez sur « Set local device ».
5. « PLC Utility » indiquera que le nom du réseau a été réglé.
6. Cliquez sur « OK ».
7. Vous pouvez maintenant vérifier si la connexion avec les autres adaptateurs du réseau domestique Powerline a été établie :

• C l i q u e z s u r l ' o n g l e t «

- Tous les adaptateurs Powerline dans votre réseau domestique devraient maintenant être visibles et seront connectés.

1. Votre nouveau Powerline a maintenant été ajouté à votre réseau Powerline, et est sécurisé.

4.0 Réinitialiser l'adaptateur de ligne

Pour réinitialiser l'adaptateur de ligne aux paramètres d'usine, suivez ces étapes :

1. Appuyez sur le bouton « NID/RST ».
2. Maintenez le bouton appuyé pendant 10 à 15 secondes.
3. Relâchez le bouton.
4. Les indicateurs à DEL s'éteindront et l'adaptateur se réinitialisera.

5.0 Changer le nom du réseau et le mot de passe

Pour modifier le nom du réseau Wi-Fi (SSID) et la clé Wi-Fi, connectez votre adaptateur Powerline Wi-Fi à un ordinateur et suivez les étapes décrites ci-dessous :

1. Raccordez un câble réseau au EM8036 et raccordez l'autre extrémité à la carte réseau de votre ordinateur.
2. Raccordez le EM8036 à une prise secteur.
3. Assurez-vous que votre ordinateur a correctement démarré.
4. Allez dans le "Panneau de configuration" de votre ordinateur.
5. Les utilisateurs sous Windows XP doivent cliquer sur "Connexions réseau". Les utilisateurs sous Windows Vista doivent cliquer sur "Centre réseau et partage" puis cliquer sur "Afficher les connexions réseau". Les utilisateurs sous Windows 7 doivent cliquer sur "Centre réseau et partage" puis cliquer sur "Modifier les paramètres de l'adaptateur". Les utilisateurs sous Windows 8 doivent aller dans "Démarrer" (Apps) puis choisir "Toutes les Apps". Choisissez "Panneau de configuration" et cliquez sur "Centre réseau et partage". Cliquez sur "Modifier les paramètres de l'adaptateur".
6. Cliquez avec le bouton droit de la souris sur la connexion "LAN" puis sur "Propriétés".
7. Pour les utilisateurs sous Windows XP : Double-cliquez sur "Internet protocol TCP/IP". Pour les utilisateurs sous Windows Vista, Windows 7 et Windows 8 : Double-cliquez sur "Internet protocol 'TCP/IPv4'" comme illustré ci-dessous :

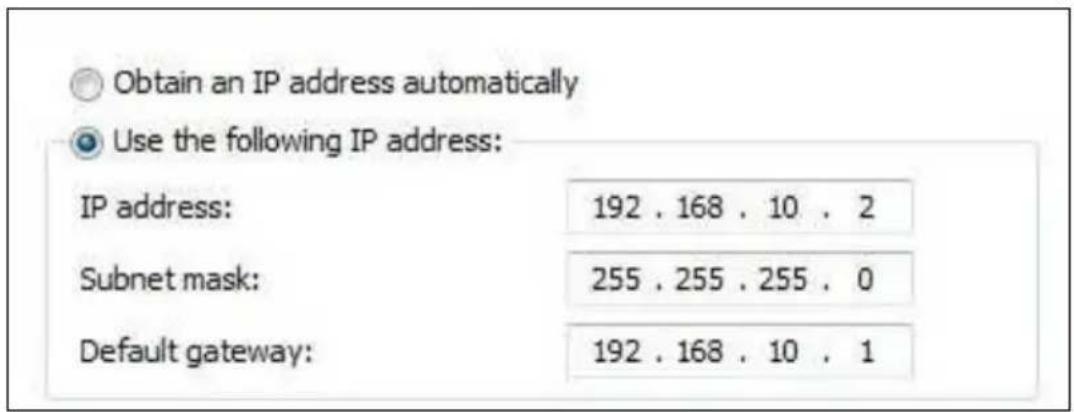

1. Comme le EM8036 dispose de sa propre adresse IP, vous devez introduire manuellement la configuration IP. Remplissez les paramètres IP suivants comme illustré ci-dessous :

1. Une fois les paramètres IP introduits, cliquez sur "OK" et fermez la fenêtre.
2. Ouvrez le navigateur de votre ordinateur et tapez "http://192.168.10.250" dans la barre d'adresse puis appuyez sur la touche "Entrée".
3. L'écran de connexion suivant s'affichera.

1. Saisissez « admin » dans le champ « nom d'utilisateur ». Saisissez « 12345 » dans le champ « mot de passe » et appuyez sur « connexion ». L'écran suivant apparaît

Setup Wizard

Start Setup Wizard

1. Appuyez sur « Lancer l'assistant d'installation »

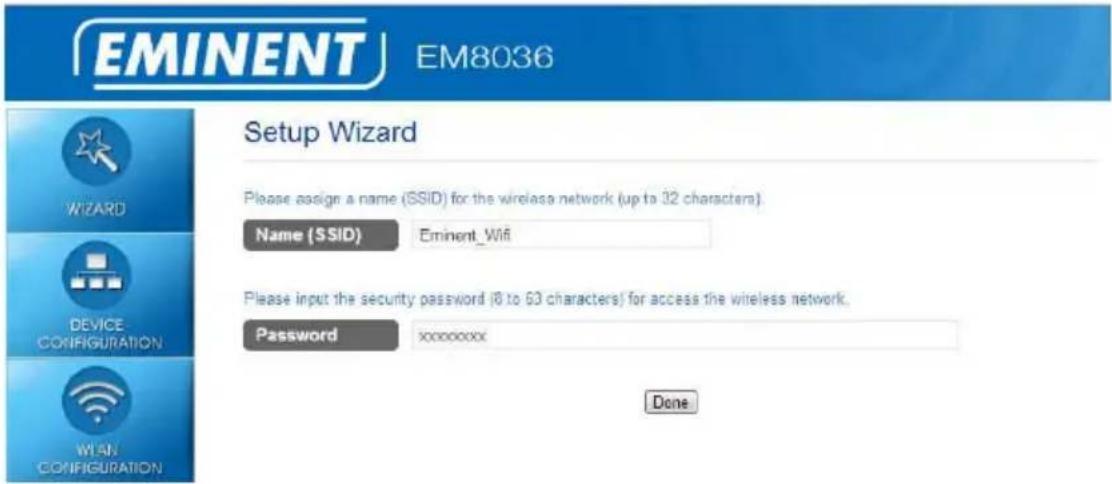

1. Saisissez le nouveau nom de réseau dans « Nom (SSID) » et saisissez le nouveau mot de passe dans « Mot de passe »
2. Appuyez sur « Terminé ».
3. L'adaptateur Powerline Wi-Fi va maintenant redémarrer. Les nouveaux paramètres seront actifs lorsque l'appareil aura entièrement redémarré.

6.0 Indicateurs à DEL

(Vert)	Activé : MarcheÉteint : Hors ligne
(Vert /Orange /Rouge)	Flash : trafic de données sur la ligneVert : La qualité de connexion de la ligne est bonneOrange : La qualité de connexion de la ligne est correcteRouge : La qualité de connexion de la ligne est mauvaiseArrêt : Aucune connexion de ligne avec l'adaptateur de ligne
(Vert)	Marche : Liaison Ethernet détectéeArrêt : Aucune liaison Ethernet détectéeClignotant : Trafic Ethernet détecté

(Vert)

Éteint : Wi-Fi désactivé

Clignotant : Wi-Fi activé

7.0 Foires aux questions et réponses et autres informations

Vous trouverez les questions les plus récentes posées sur votre produits sur la page d'assistance de votre produit. Eminent actualise fréquemment ces pages afin de garantir qu'elles reflètent toujours des informations les plus récentes. Visitez www.eminent-online.com pour de plus amples informations sur votre produit.

Ce manuel d'utilisation a été conçu avec soin par les techniciens de Eminent.

Si vous rencontrez des problèmes lors de l'installation ou de l'utilisation du produit, veuillez remplir le formulaire de support sur le site Web Ce manuel d'utilisation a été conçu avec soin par les techniciens de Eminent. Si vous rencontrez des problèmes lors de l'installation ou de l'utilisation du produit, veuillez remplir le formulaire d'assistance disponible sur le site Web www.eminent-online.com/support.

Vous pouvez aussi nous contacter par téléphone. Vous trouverez ci-dessous une liste des numéros de téléphone pour chaque pays pris en charge.

Pays	Numéro tél	Coût par minute*
Belgique (hollandaise)	070 277 286 €0,30
Belgique (française)	070 277 286 €0,30
Danemark [phone] Tarifs locaux
Finlande [phone] Tarifs locaux
Allemagne (+49) (0)30 887 89 298 Tarifs locaux
Italie [phone] Tarifs locaux
Norvège [phone] Tarifs locaux
Espagne 807 080 042 €0,41
Suède [phone]	Tarifs locaux
Pays-Bas	0900-3646368	€0,45
GB	[phone]	Tarifs locaux
Hongrie	1-4088902 (depuis Budapest)	Tarifs locaux
Hongrie	06-1-4088902 (depuis d'autres régions de la Hongrie)	Tarifs locaux
Hongrie	[phone] (international)	Tarifs locaux

* Les tarifs indiqués dans ce tableau n'incluent pas les surcharges pour les appels passés depuis un téléphone portable.

9.0 Avertissements et mises en garde

En raison des lois, directives et régulations mises en place par le parlement Européen, plusieurs appareils (sans fils) peuvent être soumis a des limitations concernant leur usage dans certains membres de l'Union Européenne. Dans certains membres de l'Union Européenne l'usage de tels appareils peut être interdit. Contactez votre gouvernement (local) pour plus d'informations concernant ces limitations.

Suivez toujours les instructions du mode d'emploi, spécialement quand il concerne des produits qui doivent être assemblés.

Attention: Dans la plupart des cas ceci concerne des produits électriques. Une mauvaise ou incorrecte utilisation peut conduire à de(sévères) blessures!

La réparation du produit doit être effectuée par un agent qualifié de Eminent: La garantie prend fin dès le moment où les produits ont été réparés par le client et/ou mals utilisés. Pour de plus amples informations sur les conditions de garantie, merci de visiter notre site internet www.eminent-online.com/warranty.

Les manuels d'Eminent ont été écris avec une grande attention. Néanmoins et à cause des améliorations technologiques, il peut arriver que les manuels ne contiennent pas les informations les plus récentes.

Si vous rencontrez la moindre difficulté avec le manuel imprimé ou si vous n'y trouvez pas de solutions à vos problèmes, nous vous invitons à visiter notre site Internet www.eminent-online.com pour consulter les dernières mises à jours relatives à nos manuels.

Aussi, vous trouverez dans notre rubrique FAQ les questions les plus fréquemment posées par nos clients. Nous vous recommandons vivement de consulter notre FAQ. Très souvent les réponses à vos questions s'y trouvent.

10.0 Conditions de garantie

La garantie d'Eminent de cinq ans s'applique à tous les produits d'Eminent, sauf mention contraire formulée avant ou au moment de l'achat. Si vous achetez un produit Eminent de seconde main, la période restante de la garantie se calcule à partir de la date d'achat du produit par le premier propriétaire. La garantie d'Eminent s'applique à tous les produits d'Eminent et les pièces inextricablement connectées à et/ou installées sur le produit principal.

Les adaptateurs d'alimentation secteur, les batteries, les antennes et tous les autres produits non intégrés au produit principal, ou non connectés directement au même produit, et/ou les produits associés qui sans aucun doute sont soumis à une usure différente, ne sont pas couverts par la garantie d'Eminent. Les produits ne sont pas couverts par la garantie d'Eminent lorsqu'ils ont fait l'objet d'une mauvaise utilisation ou d'une utilisation inadéquate, lorsqu'ils ont été soumis à des influences extérieures et/ou lorsqu'ils ont été démontés par du personnel autre que celui agréé par Eminent.

11.0 Déclaration de conformité

Pour assurer votre sécurité et la conformité du produit aux directives et lois de la Commission Européenne, vous pouvez obtenir une copie de la Déclaration de conformité de votre produit en envoyant un message e-mail à : [e-mail]. Vous pouvez aussi nous écrire à l'adresse suivante :
