Type de produit	Thermostat d'ambiance
Marque	THEBEN
Modèle	RAM 704
Catégorie	Thermostat
Tension nominale	230 V ~ +10% / -15%
Fréquence	50-60 Hz
Plage de température	+5 °C à +30 °C
Écart de commutation dynamique	Environ 1 K
Type de contact	1 contact à ouverture
Courant nominal	10 (4) A à 230 V~
Raccordement	3-/4 conducteurs
Fonctions	Commutateur marche/arrêt pour chauffage d'appoint, voyant de contrôle
Compatibilité	Tous types de chauffage (électrique, gaz, eau chaude, régulation centralisée/individuelle)
Type de montage	Encastré avec plaque d'adaptation
Dimensions plaque d'adaptation	79 x 79 mm
Référence de commande	704 0 001
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants ni produits abrasifs.
Sécurité	Installation par un professionnel. Respecter les normes électriques en vigueur.
Réparabilité	Pièces détachées disponibles. Contacter le service après-vente THEBEN.

FOIRE AUX QUESTIONS - RAM 704 THEBEN

Comment installer le thermostat RAM 704 ?

L'installation doit être réalisée par un électricien qualifié. Le thermostat se raccorde en 3 ou 4 conducteurs sur une tension de 230 V~. Utilisez la plaque d'adaptation fournie pour boîtier encastré 79x79 mm.

Quelle est la plage de température réglable ?

La plage de température est de +5°C à +30°C. Vous pouvez régler la température souhaitée à l'aide du bouton rotatif.

Que signifie le voyant de contrôle sur le RAM 704 ?

Le voyant de contrôle s'allume lorsque le chauffage d'appoint est activé via le commutateur. Il indique que la fonction de chauffage complémentaire est en marche.

Le thermostat RAM 704 est-il compatible avec une pompe à chaleur ?

Oui, il est compatible avec tous les types de chauffage, y compris les pompes à chaleur, sous réserve de respecter les caractéristiques électriques (10 A max).

Comment utiliser le commutateur pour chauffage d'appoint ?

Le commutateur permet d'activer ou désactiver manuellement une source de chauffage d'appoint. En position MARCHE, le voyant s'allume et le chauffage d'appoint fonctionne en parallèle du thermostat.

Quelle est la différence entre le RAM 704 et le RAM 702 ?

Le RAM 704 dispose d'un commutateur marche/arrêt pour chauffage d'appoint avec voyant, tandis que le RAM 702 offre un abaissement de température intégré commandé par une horloge externe.

Puis-je limiter la plage de température réglable ?

Oui, le thermostat dispose d'une limitation mécanique ou blocage de la plage de température. Consultez la notice pour le réglage des butées.

Comment nettoyer le thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si le voyant ne s'allume pas ?

Vérifiez l'alimentation électrique et le branchement. Si le problème persiste, contactez le service après-vente THEBEN.

Où trouver des pièces détachées pour le RAM 704 ?

Les pièces détachées sont disponibles auprès du fabricant THEBEN. Contactez leur service client ou consultez leur site web.

MODE D'EMPLOI RAM 704 THEBEN

Régulateur de température ambiantewith réduction thermique, compatible avec tous les types de chauffage, p. ex. électrique, gaz, eau chaude, avec régulation centralisée/individuelle. - Réglage de +5°C à +30°C avec limitation mécanique ou blocage - RAM 708/709 également compatible pour les climatiseurs

RAM 702 RAMSES

• abaissement intégré de température (environ 4 K), par commande externe (p. ex. SYN 161 h, TR 610 top) possible.

RAM 703 RAMSES® comme RAM 702, mais réglage interne

• Le réglage de température n'est pas possible de l'extérieur. Il se fait à la mise en service, à l'intérieur de l'appareil.

RAM 704 RAMSES

• commutateur pour chauffage d'appoint MARCHE/ARRÉT + voyant de contrôle

RAM 705 RAMSES

commutateur pour chauffage MARCHE/ARRET

RAM 706 RAMSES

• abaissement intégré de température (env. 4 K), par commande externe (p. ex. horloge) possible commutateur pour chauffage MARCHE/ARRÉT + voyant

RAM 707 RAMSES

commutateur pour chauffage MARCHE/ARRET commutateur pour chauffage MARCHE/ARRET + voyant

RAM 708 RAMSES

• inverseur pour chauffage ou climatisation

RAM709 RAMSES

• inverseur pour chauffage ou climatisation
• sélecteur triple pour : mode Confort, mode Résult, mode abaissement externe (par horloge)
• voyant de contrôle

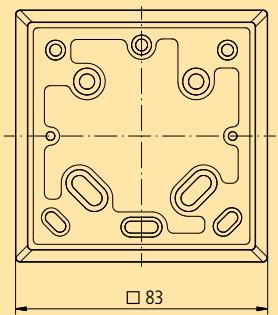

Dimensions

Plaque d'adaptation pour boîtier encastré

230-240V~+10%/-15%50-60Hz

10 (4) A, 230V~

Type	Tension nominale	Plage de température	Écart de commutation dynamique env.	Raccordement	Contacts de commutation	Courant nominal à 230 V~	Référence de commande
RAM 701	230 V/50–60 Hz	+5 °C à +30 °C	1 K	2-/3 conducteurs	1 contact à ouverture	10 (4) A	701 0 001
RAM 702	230 V/50–60 Hz	+5 °C à +30 °C	1 K	3-/4 conducteurs	1 contact à ouverture	10 (4) A	702 0 001
RAM 703	230 V/50–60 Hz	+5 °C à +30 °C	1 K	3-/4 conducteurs	1 contact à ouverture	10 (4) A	703 0 001
RAM 704	230 V/50–60 Hz	+5 °C à +30 °C	1 K	3-/4 conducteurs	1 contact à ouverture	10 (4) A	704 0 001
RAM 705	230 V/50–60 Hz	+5 °C à +30 °C	1 K	3-/4 conducteurs	1 contact à ouverture	10 (4) A	705 0 001
RAM 706	230 V/50–60 Hz	+5 °C à +30 °C	1 K	4-/5 conducteurs	1 contact à ouverture	10 (4) A	706 0 001
RAM 707	230 V/50–60 Hz	+5 °C à +30 °C	1 K	4-/5 conducteurs	1 contact à ouverture	10 (4) A	707 0 001
RAM 708	230 V/50–60 Hz	+5 °C à +30 °C	1 K	3-/4 conducteurs	1 inverseur	10 (4) A/5 (2) A	708 0 001
RAM 709	230 V/50–60 Hz	+5 °C à +30 °C	1 K	4-/5 conducteurs	1 inverseur	10 (4) A/5 (2) A	709 0 001
Plaque d'adaptation pour boîtier encastré 79 x 79 mm							907 0 480
