RAM 366-2 TOP - Thermostat programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RAM 366-2 TOP THEBEN au format PDF.
| Type d'appareil | Thermostat programmable |
| Nombre de zones | 1 ou 2 zones |
| Plage de température | De +6 °C à +30 °C |
| Précision | ± 0,5 °C |
| Alimentation | 230 V~ ±10 %, 50/60 Hz |
| Consommation | 3 VA |
| Réserve de marche | 10 ans avec pile au lithium (20 °C) |
| Période minimale de commutation | 1 minute |
| Température ambiante de fonctionnement | -10 °C à +50 °C |
| Matériau du boîtier | AgCl/CO |
| Classe de protection | II selon EN 60 730-1 |
| Type de protection | IP 20 selon norme EN 60 529 |
| Affichage | LCD avec rétroéclairage |
| Fonction spéciale | Programmation hebdomadaire/vacances |
| Contact nominal | 10 A / 250 V~ |
| Accessoires | Sonde à distance 1 ou 2 |
| Montage | En tableau de distribution |
| Réglage | Par boutons et affichage LCD |
FOIRE AUX QUESTIONS - RAM 366-2 TOP THEBEN
Téléchargez la notice de votre Thermostat programmable au format PDF gratuitement ! Retrouvez votre notice RAM 366-2 TOP - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RAM 366-2 TOP de la marque THEBEN.
MODE D'EMPLOI RAM 366-2 TOP THEBEN

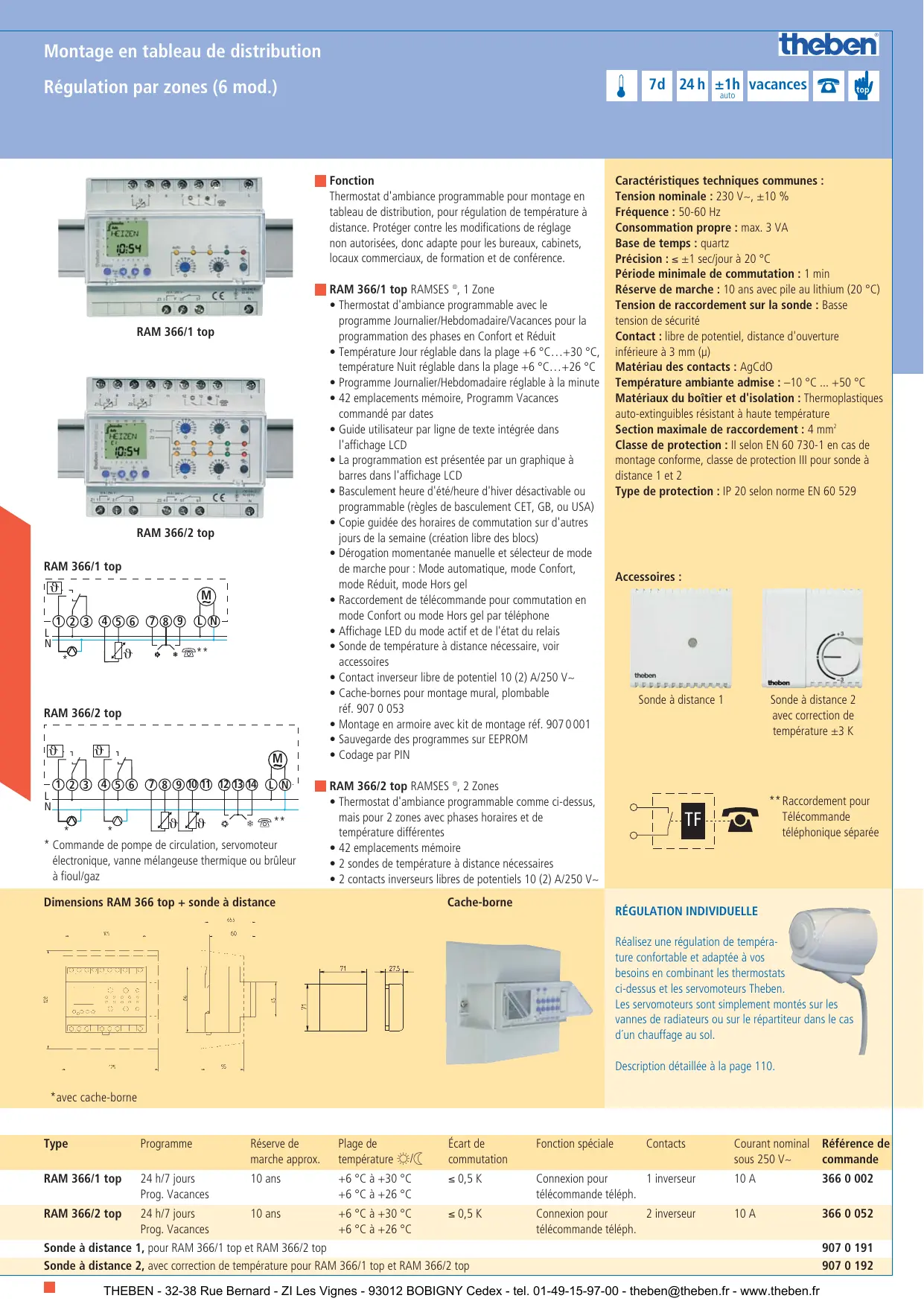

Montage en tableau de distribution Régulation par zones (6 mod.) I Fonction Thermostat d'ambiance programmable pour montage en tableau de distribution, pour régulation de température à distance. Protéger contre les modifications de réglage non autorisées, donc adapte pour les bureaux, cabinets, locaux commerciaux, de formation et de conférence. I RAM 366/1 top RAMSES ®, 1 Zone + Thermostat d'ambiance programmable avec le programme Journalier/Hebdomadaire/Vacances pour la programmation des phases en Confort et Réduit « Température Jour réglable dans la plage +6 °C..+30 °C, température Nuit réglable dans la plage +6 °C..+26 °C « Programme Journalier/Hebdomadaire réglable à la minute + 42 emplacements mémoire, Programm Vacances commandé par dates + Guide utilisateur par ligne de texte intégrée dans l'affichage LCD La programmation est présentée par un graphique à barres dans l'affichage LCD + Basculement heure d'été/heure d'hiver désactivable ou programmable (règles de basculement CET, GB, ou USA) « Copie guidée des horaires de commutation sur d'autres jours de la semaine (création libre des blocs) + Dérogation momentanée manuelle et sélecteur de mode de marche pour : Mode automatique, mode Confort, mode Réduit, mode Hors gel + Raccordement de télécommande pour commutation en mode Confort ou mode Hors gel par téléphone + Affichage LED du mode actif et de l'état du relais « Sonde de température à distance nécessaire, voir accessoires + Contact inverseur libre de potentiel 10 (2) A/250 V- « Cache-bomnes pour montage mural, plombable réf. 907 0 053 D pire à 00 ve RAM 366/2 t RAM 366/1 top FAUSER RP ; + Montage en armoire avec kit de montage réf. 907 0001 1 1 + Sauvegarde des programmes sur EEPROM BI, BI: 1e Codage par PIN
_ O®© P©00® ! RAM 366/2 top RAMISES °, 2 Zones k ? “ qe? Î + Thermostat d'ambiance programmable comme ci-dessus, Lo! Lol A mais pour 2 zones avec phases horaires et de
- Commande de pompe de circulation, servomoteur électronique, vanne mélangeuse thermique ou brûleur à fioul/gaz À = CAT température différentes + 42 emplacements mémoire + 2 sondes de température à distance nécessaires + 2 contacts inverseurs libres de potentiels 10 (2) A/250 V— Cache-borne Dimensions RAM 366 top + sonde à distance
“*avec cache-borne Type Programme Réserve de Plage de Écart de Fonction spéciale marche approx. température Xÿ/C commutation RAM 366/1 top 24 h/7 jours 10 ans +6 °C à +30 °C <0,5K Connexion pour Prog. Vacances +6 °C à +26 °C télécommande tél RAM 366/2 top 24 h/7 jours 10 ans +6 °C à +30 °C <0,5K Connexion pour Prog. Vacances +6 °C à +26 °C télécommande tél Sonde à distance 1, pour RAM 366/1 top et RAM 366/2 top Sonde à distance 2, avec correction de température pour RAM 366/1 top et RAM 366/2 top theben La | 74 [nat fracnees) m | 9 Caractéristiques techniques communes : Tension nominale : 230 V-, 410 % Fréquence : 50-60 Hz Consommation propre : max. 3 VA Base de temps : quartz #1 secljour à 20 °C male de commutation : 1 min Réserve de marche : 10 ans avec pile au lithium (20 °C) Tension de raccordement sur la sonde : Basse tension de sécurité Contact : libre de potentiel, distance d'ouverture inférieure à 3 mm (p) Matériau des contacts : AgCdO Température ambiante admise : —10 °C … +50 °C Matériaux du boîtier et d'isolation : Thermoplastiques auto-extinguibles résistant à haute température Section maximale de raccordement : 4 mm° Classe de protection : | selon EN 60 730-1 en cas de montage conforme, casse de protection ll pour sonde à distance 1 et 2 Type de protection : IP 20 selon norme EN 60 529 ben SRE SSIPRARR Sonde à distance 1 Sonde à distance 2 avec correction de température 43 K ** Raccordement pour Télécommande téléphonique séparée
RÉGULATION INDIVIDUELLE
Réalisez une régulation de tempéra- ture confortable et adaptée à vos besoins en combinant les thermostats ci-dessus et les servomoteurs Theben. Les servomoteurs sont simplement montés sur les vannes de radiateurs ou sur le répartiteur dans le cas d'un chauffage au sol Description détaillée à la page 110. Contacts Courant nominal Référence de sous 250 V- commande 1 inverseur 10A 366 0 002 léph. 2 inverseur 10A 366 0 052 léph.
