Type de produit	Thermostat à horloge
Marque	THEBEN
Modèle	RAM 722
Dimensions (L × H × P)	90 × 150 × 35 mm
Alimentation	230 V~, 50 Hz
Plage de réglage de température	+10 °C à +30 °C
Température hors-gel	+6 °C
Différentiel	Réglable de 0,4 à 1,2 K
Type de contact	1 inverseur, libre de potentiel
Pouvoir de coupure	6 (1) A / 250 V~
Indice de protection	IP 20
Programmation	Par cavaliers amovibles, cycle 24 h ou 7 jours
Résolution de programmation	5 min (24 h) / 30 min (7 jours)
Temps de commutation minimal	20 min (24 h) / 2 h (7 jours)
Affichage	Analogique avec LED de chauffage
Montage	Sur boîte encastrée ou en saillie (accessoire en option)
Fonctions principales	Régulation horaire, sélecteur de mode (confort, éco, automatique, hors-gel), commutateur Party
Nettoyage	Chiffon sec, éviter produits agressifs
Sécurité	Protection contre les surcharges, conforme à la norme EN 60 730-1
Réparabilité	Pièces détachées disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - RAM 722 THEBEN

Comment régler l'heure sur le RAM 722 ?

Tournez l'anneau indicateur dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'heure souhaitée corresponde au repère. L'affichage est analogique.

Comment programmer des périodes de température réduite ?

Utilisez les cavaliers amovibles : placez un cavalier bleu (température éco) aux heures de baisse souhaitées, et un cavalier rouge (température confort) pour les périodes normales. Le disque de programmation permet un cycle 24 h ou 7 jours.

Que signifie le voyant LED de chauffage ?

La LED s'allume lorsque le chauffage est en marche. Elle indique que le thermostat demande de la chaleur pour atteindre la température de consigne.

Quels sont les différents modes de fonctionnement ?

Le sélecteur permet de choisir : température éco permanente (abaissement constant), température confort permanente, fonctionnement automatique (selon le programme), ou hors-gel (maintien à +6 °C).

Comment utiliser la fonction Party ?

Le commutateur Party permet de passer temporairement en mode confort en dehors des plages programmées. Il suffit de l'activer manuellement.

Quelle est la tension d'alimentation du RAM 722 ?

Il fonctionne sous 230 V~ à 50 Hz. Il ne possède pas de réserve de marche, donc l'horloge s'arrête en cas de coupure de courant.

Comment régler le différentiel ?

Le différentiel est réglable de 0,4 à 1,2 K à l'aide d'un potentiomètre interne. Cela détermine l'écart de température avant que le chauffage ne se remette en marche.

Que faire si l'afficheur ne fonctionne plus ?

Vérifiez l'alimentation électrique (230 V). Si l'appareil est correctement branché et que rien ne s'affiche, le moteur d'entraînement ou l'électronique peut être défaillant ; contactez le service après-vente.

Puis-je installer le RAM 722 en extérieur ?

Non, l'indice de protection IP 20 indique qu'il est protégé contre les solides mais pas contre l'humidité. Il doit être installé à l'intérieur, dans un local sec.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec pour dépoussiérer le boîtier. N'utilisez jamais de produits nettoyants agressifs ou de liquides pour éviter d'endommager l'appareil.

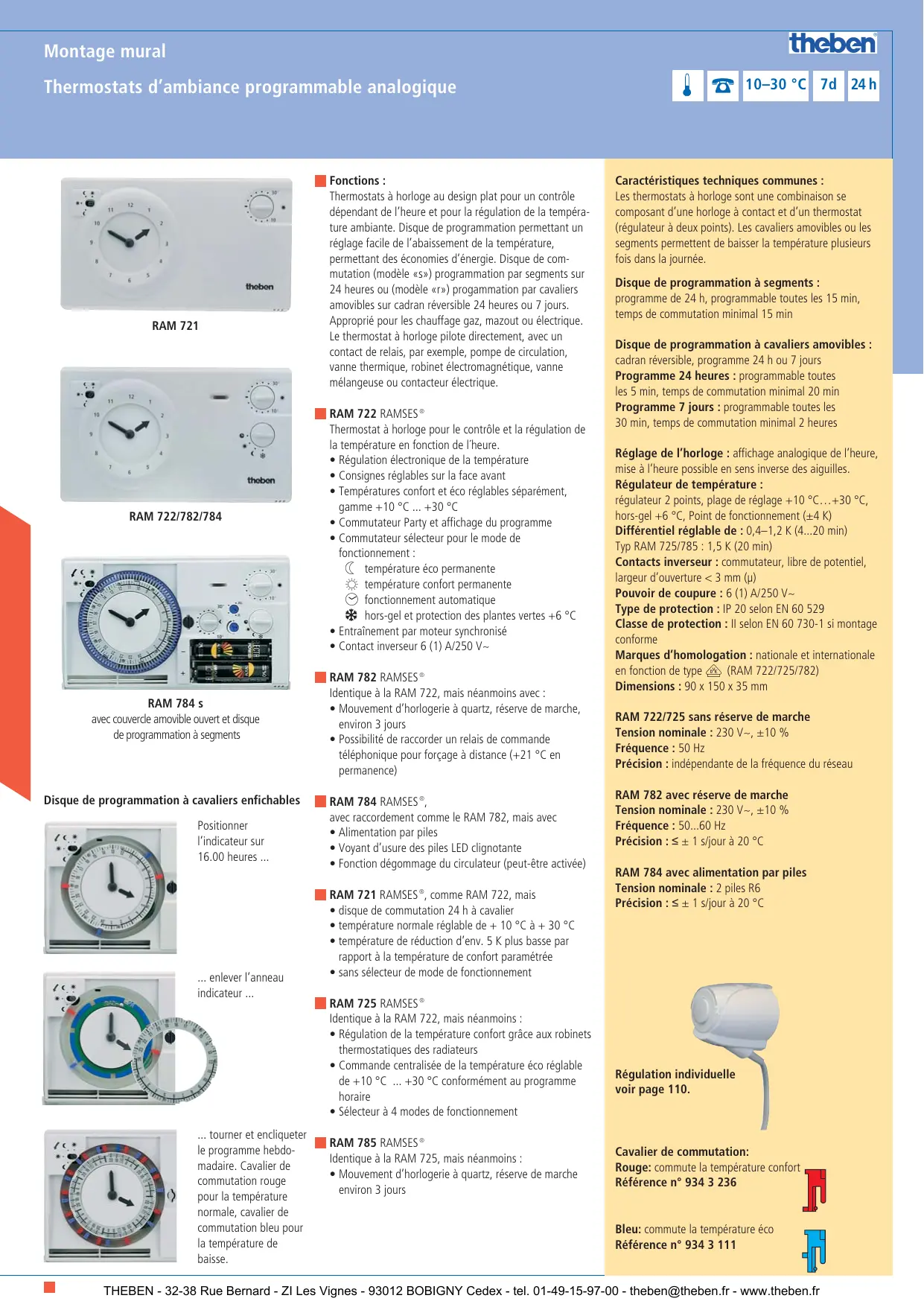

MODE D'EMPLOI RAM 722 THEBEN

RAM 784s avec couvercle amovible ouvert et disque de programmation à segments

Disque de programmation à cavaliers interchangeables

Positionner l'indicateur sur 16.00 heures...

... enlever l'anneau indicateur...

... tourner et enclencher le programme hebdomadaire. Cavalier de commutation rouge pour la température normale, cavalier de commutation bleu pour la température de baisse.

Fonctions:

Thermostat à horloge au design plat pour un contrôle dépendant de l'heure et pour la régulation de la température ambiance. Disque de programmation permettant un réglage facile de l'abaissement de la température, permettant des économies d'énergie. Disque de commutation (modèle «s») programmation par segments sur 24 heures ou (modèle «r») programmation par cavaliers amovibles sur cadran réversible 24 heures ou 7 jours. Approprié pour les chauffages gaz, mazout ou électrique. Le thermostat à horloge pilote directement, avec un contact de relais, par exemple, pompe de circulation, vanne thermique, robinet électromagnétique, vanne mélangeuse ou contacteur électrique.

RAM 722 RAMSES

Thermostat à horloge pour le contrôle et la régulation de la température en fonction de l'heure.

• Régulation électronique de la température
• Consignes réglables sur la face avant
• Températures comport et éco régables séparation, gamme +10°C... +30 °C
• Commutateur Party et affichage du programme
• Commutateur sélecteur pour le mode de fonctionnement :

température éco permanente

température confort permanente σ fonctionnement automatique

hors-gel et protection des plantes vertes +6°C

• Entraînement par moteur synchronisé
• Contact inverseur 6 (1) A/250 V~

RAM782 RAMSES

Identique à la RAM 722, mais néanmoins avec :

• Mouvement d'horlogerie à quartz, réserve de marche environ 3 jours
• Possibilité de raccorder un relais de commande téléphonique pour forçage à distance (+21 °C en permanence)

RAM784 RAMSES

avec raccordement comme le RAM 782, mais avec

• Alimentation par piles Voyant d'usure des piles LED clignotante
• Fonction dégagement du circulateur (peut-être activée)

RAM 721 RAMSES, comme RAM 722, mais

disque de commutation 24 h à cavalier - température normale +10°C à +30°C - température de réduction d'environ 5 K par rapport à la température de confort paramétrée - sans sélecteur de mode de fonctionnement

RAM725 RAMSES

Identique à la RAM 722, mais néanmoins :

• Régulation de la température comportant grâce aux robinets thermostatiques des radiateurs Commande centralisée de la température éco réglable de +10°C... +30°C conformément au programme horaire
• Sélecteur à 4 modes de fonctionnement

RAM785 RAMSES

Identique à la RAM 725, mais néanmoins : - Mouvement d'horlogerie à quartz, réserve de marche environ 3 jours

Caractéristiques techniques communes:

Les thermostats à horloge sont une combinaison se composant d'une horloge à contact et d'un thermostat (régulateur à deux points). Les cavaliers amovibles ou les segments permettent de baisser la température plusieurs fois dans la journée.

Disque de programmation à segments :

programme de 24 h, programmable toutes les 15 min, temps de commutation minimal 15 min

Disque de programmation à cavaliers amovibles : cadran réversible, programme 24 h ou 7 jours

Programme 24 heures : programmable toutes les 5 min, temps de commutation minimal 20 min

Programme 7 jours : programmable toutes les 30 min, temps de commutation minimal 2 heures

Réglage de l'horloge : affichage analogique de l'heure, mise à l'heure possible en sens inverse des aiguilles.

Régulateur de température :

Régulateur 2 points, plage de réglage +10 °C...+30 °C, hors-gel +6 °C, point de fonctionnement (±4 K)

Différentiel régblade: 0,4-1,2K (4...20min) Typ RAM 725/785: 1,5K (20 min)

Contacts inverseur : commutateur, libre de potentiel, largeur d'ouverture < 3 mm (μ)

Pouvoir de coupure: 6 (1) A/250 V~

Type de protection : IP 20 selon EN 60 529

Classe de protection : IP selon EN 60 730-1 si montage conforme

Marques d'homologation : nationale et internationale en fonction du type (RAM 722/725/782)

Dimensions: 90 × 150 × 35 ~mm

RAM 722/725 sans réserve de marche

Tension nominale: 230V ~ ± 10%

Fréquence : 50 Hz

Précision : indépendante de la fréquence du réseau

RAM 782 avec réserve de marche

Tension nominale: 230V~, ± 10%

Fréquence: 50...60 Hz

Précision: ≤ ± 1 s/jour à 20°C

RAM 784 avec alimentation par piles

Tension nominale : 2 piles R6

Précision: ≤ ± 1 s/jour à 20°C

Cavalier de commutation:

Rouge : commute la température comport. Référence n° 934 3 236

Bleu: commute la température éco

Référence n°9343111

RAM 7.. pilote la pompe de circulation ou le brûleur à gaz/à mazout

RAM 7.. commande la vanne mélangeuse motorisée

Fixation sur boîte encastrée ou montage en saillie

RAM 784 pilote la pompe de circulation ou le brûleur à gaz/à mazout

RAM 784 commande la vanne mélangeuse motorisée

Type	Réserve de marche env.	Gamine de température ℃	Différentiel	Connexion*	Contacts de commutation	Affichage	Programme	Numéro de commande
RAM 722	-	+10 °C à +30 °C	réglable 0,4-1,2 K	3 ou 4 conducteurs	1 inverseur	1 LED chauffage	cavaliers 24 h/7 jours	722 0 030
RAM 722 S	-	+10 °C à +30 °C	réglable 0,4-1,2 K	3 ou 4 conducteurs	1 inverseur	1 LED chauffage	segments 24 h	722 0 801
RAM 782	3 jours	+10 °C à +30 °C	réglable 0,4-1,2 K	3 ou 4 conducteurs	1 inverseur	1 LED chauffage	cavaliers 24 h/7 jours	782 0 030
RAM 782 S	3 jours	+10 °C à +30 °C	réglable 0,4-1,2 K	3 ou 4 conducteurs	1 inverseur	1 LED chauffage	segments 24 h	782 0 801
RAM 784	1 an	+10 °C à +30 °C	réglable 0,4-1,2 K	2 ou 3 conducteurs	1 inverseur	1 LED alimenté de piles	cavaliers 24 h/7 jours	784 0 030
RAM 784 S	1 an	+10 °C à +30 °C	réglable 0,4-1,2 K	2 ou 3 conducteurs	1 inverseur	1 LED alimenté de piles	segments 24 h	784 0 801
RAM 785	3 jours	température éco +10 °C à +30 °C	fixe 1,5 K	3 ou 4 conducteurs	1 inverseur	1 LED chauffage	cavaliers 24 h/7 jours	785 0 030
RAM 721	-	+10 °C à +30 °C - Δ 5 K ℃	fixe 1,5 K	3 ou 4 conducteurs	1 inverseur	-	cavaliers 24 h	721 0 030
RAM 725	-	température éco +10 °C à +30 °C	fixe 1,5 K	3 ou 4 conducteurs	1 inverseur	1 LED chauffage	cavaliers 24 h/7 jours	725 0 030
Plateau de recouvrement mural en cas d'échange de la série RAM 3... par les nouveaux thermostats à horloge p.ex. RAM 722...								907 0 245
Socle pour entrée de cable lors de fixation en saillie* Avec un raccordement à trois fils, les bornes 2 et 4 peuvent être court-circuitées. Dans ce cas, l'horloge s'arrête en été lorsque le chauffage sera coupé. Si davantage de fils on étés posés, il est possible d'alimenter l'horloge avec une phase différente de celle utilisée pour le contact								938 4 263
