| Type d'appareil | Thermostat programmable |
| Zones de régulation | 1 ou 2 zones |
| Programme | 24h/7 jours, Vacances |
| Réserve de marche | 10 ans |
| Plage de température | -10 °C à +50 °C |
| Écart de commutation | ≤ 0,5 K |
| Fonction spéciale | Connexion pour télécommande filaire |
| Contacts | 1 ou 2 inverseurs selon modèle |
| Courant nominal | 10 A |
| Alimentation | 230 V~ ±10 %, 50-60 Hz |
| Consommation électrique | max. 3 VA |
| Base de temps | Quartz |
| Précision | ± 1 s par 24 h à 20 °C |
| Période minimale de commutation | 1 min |
| Réserve de marche batterie | 10 ans avec pile au lithium (20 °C) |
| Tension de sécurité | Non précisé |
| Matériau du boîtier | AgC/CO |
| Température ambiante de fonctionnement | -10 °C à +50 °C |
FOIRE AUX QUESTIONS - RAM 366-1 TOP THEBEN
Téléchargez la notice de votre Thermostat programmable au format PDF gratuitement ! Retrouvez votre notice RAM 366-1 TOP - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RAM 366-1 TOP de la marque THEBEN.
MODE D'EMPLOI RAM 366-1 TOP THEBEN

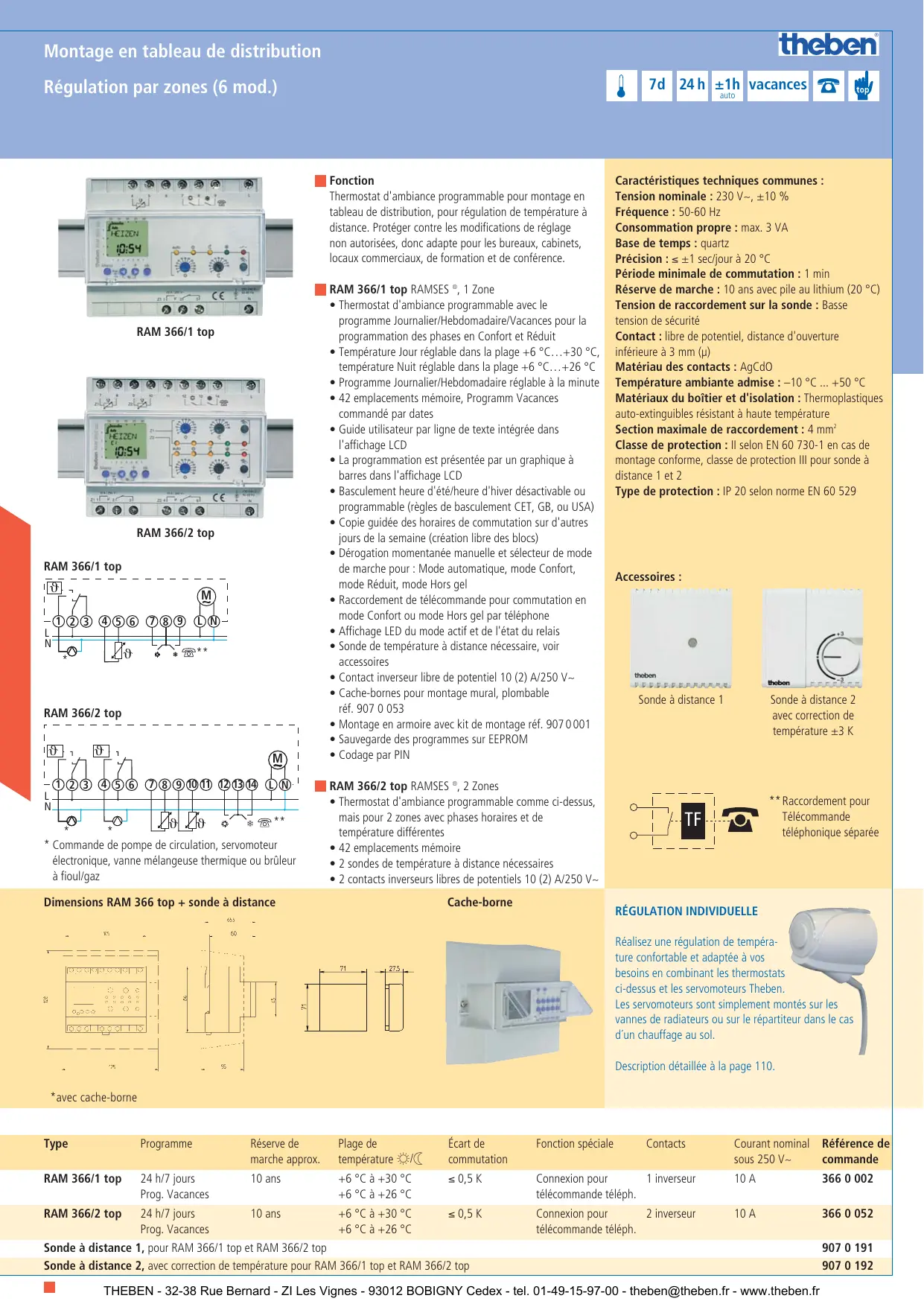

Montage en tableau de distribution 7d 24 h ±1h vacances Régulation par zones (6 mod.) auto Fonction Thermostat d'ambiance programmable pour montage en tableau de distribution, pour régulation de température à distance. Protéger contre les modifications de réglage non autorisées, donc adapte pour les bureaux, cabinets, locaux commerciaux, de formation et de conférence. RAM 366/1 top RAM 366/2 top RAM 366/1 top
- Commande de pompe de circulation, servomoteur électronique, vanne mélangeuse thermique ou brûleur à fioul/gaz RAM 366/1 top RAMSES ®, 1 Zone
- Thermostat d'ambiance programmable avec le programme Journalier/Hebdomadaire/Vacances pour la programmation des phases en Confort et Réduit
- Température Jour réglable dans la plage +6 °C…+30 °C, température Nuit réglable dans la plage +6 °C…+26 °C
- Programme Journalier/Hebdomadaire réglable à la minute
- 42 emplacements mémoire, Programm Vacances commandé par dates
- Guide utilisateur par ligne de texte intégrée dans l'affichage LCD
- La programmation est présentée par un graphique à barres dans l'affichage LCD
- Basculement heure d'été/heure d'hiver désactivable ou programmable (règles de basculement CET, GB, ou USA)
- Copie guidée des horaires de commutation sur d'autres jours de la semaine (création libre des blocs)
- Dérogation momentanée manuelle et sélecteur de mode de marche pour : Mode automatique, mode Confort, mode Réduit, mode Hors gel
- Raccordement de télécommande pour commutation en mode Confort ou mode Hors gel par téléphone
- Affichage LED du mode actif et de l'état du relais
- Sonde de température à distance nécessaire, voir accessoires
- Contact inverseur libre de potentiel 10 (2) A/250 V~
- Cache-bornes pour montage mural, plombable réf. 907 0 053
- Montage en armoire avec kit de montage réf. 907 0 001
- Sauvegarde des programmes sur EEPROM
- Codage par PIN RAM 366/2 top RAMSES ®, 2 Zones
- Thermostat d'ambiance programmable comme ci-dessus, mais pour 2 zones avec phases horaires et de température différentes
- 42 emplacements mémoire
- 2 sondes de température à distance nécessaires
Caractéristiques techniques communes : Tension nominale : 230 V~, ±10 % Fréquence : 50-60 Hz Consommation propre : max. 3 VA Base de temps : quartz Précision : ≤ ±1 sec/jour à 20 °C Période minimale de commutation : 1 min Réserve de marche : 10 ans avec pile au lithium (20 °C) Tension de raccordement sur la sonde : Basse tension de sécurité Contact : libre de potentiel, distance d'ouverture inférieure à 3 mm (µ) Matériau des contacts : AgCdO Température ambiante admise : –10 °C ... +50 °C Matériaux du boîtier et d'isolation : Thermoplastiques auto-extinguibles résistant à haute température Section maximale de raccordement : 4 mm2 Classe de protection : II selon EN 60 730-1 en cas de montage conforme, classe de protection III pour sonde à distance 1 et 2 Type de protection : IP 20 selon norme EN 60 529 Accessoires : Sonde à distance 1 Sonde à distance 2 avec correction de température ±3 K ** Raccordement pour Télécommande téléphonique séparée
Réalisez une régulation de température confortable et adaptée à vos besoins en combinant les thermostats ci-dessus et les servomoteurs Theben. Les servomoteurs sont simplement montés sur les vannes de radiateurs ou sur le répartiteur dans le cas d´un chauffage au sol. Description détaillée à la page 110. *avec cache-borne Type Programme Réserve de marche approx. Plage de température r/m Écart de commutation Fonction spéciale Contacts Courant nominal Référence de sous 250 V~ commande RAM 366/1 top 24 h/7 jours Prog. Vacances 10 ans +6 °C à +30 °C +6 °C à +26 °C ≤ 0,5 K Connexion pour 1 inverseur télécommande téléph. 10 A
RAM 366/2 top 24 h/7 jours Prog. Vacances 10 ans +6 °C à +30 °C +6 °C à +26 °C ≤ 0,5 K Connexion pour 2 inverseur télécommande téléph. 10 A
Sonde à distance 1, pour RAM 366/1 top et RAM 366/2 top Sonde à distance 2, avec correction de température pour RAM 366/1 top et RAM 366/2 top
