Type de produit	Contrôleur de bâtiment EIB/KNX - Module d'extension pour la commande d'entraînements
Modèle	JME 4S EIB-KNX
Marque	THEBEN
Nombre de canaux	4 canaux de sortie (montée/descente)
Dimensions du boîtier	45 x 72 x 60 mm (4 modules)
Tension d'alimentation	230 V AC ±10%, 50 Hz
Consommation	Moins de 2,5 VA
Alimentation KNX	Via le module de base JMG 4S (tension bus)
Courant propre bus	Moins de 8 mA
Type de contact	Relais, contact à fermeture, libre de potentiel
Pouvoir de coupure	3 A, cos φ = 1
Matériau de contact	AgSnO₂
Fonctions principales	Commande de stores, volets roulants, marquises, lucarnes ; mode mixte entraînement/commutation ; commande manuelle par boutons montée/descente ; affichage DEL
Température d'utilisation	-5 °C à +45 °C
Indice de protection	IP 20 (selon EN 60529)
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec et non abrasif
Sécurité	Installation par un professionnel ; respecter la tension secteur 230 V ; appareil prévu pour montage dans un tableau
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter THEBEN pour toute intervention
Informations générales	Appareil d'extension pour systèmes KNX ; compatible avec RMG 4S, DMG 2, BMG 6 ; fonction copie pour paramétrage rapide

FOIRE AUX QUESTIONS - JME 4S EIB-KNX THEBEN

Quelle est la fonction principale du JME 4S EIB-KNX ?

Le JME 4S est un module d'extension KNX permettant de commander 4 entraînements (stores, volets roulants, marquises, lucarnes) via des sorties relais montée/descente.

Comment alimenter l'appareil ?

L'alimentation secteur est en 230 V AC (±10%, 50 Hz). L'alimentation bus KNX est fournie par le module de base JMG 4S, qui doit être présent sur le bus.

Peut-on utiliser l'appareil sans tension de bus ?

Oui, la commande manuelle via les boutons montée/descente fonctionne même sans tension de bus, ce qui permet de tester les entraînements lors de l'installation.

Que signifient les DEL sur l'appareil ?

Les DEL montée et descente de chaque canal indiquent l'état de commutation des sorties : allumée lorsque la sortie correspondante est active.

Comment configurer les temps d'exécution des moteurs ?

Les temps d'exécution peuvent être saisis simplement via le logiciel de paramétrage KNX. L'appareil permet une saisie simple et une fonction de copie pour un paramétrage rapide.

L'appareil gère-t-il les scénarios de sécurité ?

Oui, il dispose de 3 objets de sécurité permettant une réaction spécifique à chaque entraînement (début et fin d'état de sécurité). Le comportement en cas de panne de bus ou de retour secteur est configurable.

Quelle est la charge maximale par canal ?

Chaque sortie relais peut commuter jusqu'à 3 A (cos φ = 1) en contact libre de potentiel.

L'appareil est-il compatible avec d'autres modules KNX ?

Oui, il est conçu comme extension pour les modules de base RMG 4S, RMG 4S charge C, DMG 2 et BMG 6 de THEBEN.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et non abrasif. Ne jamais utiliser de produits chimiques ou de liquides.

Où trouver la notice complète ?

La notice complète au format PDF est disponible en téléchargement gratuit sur le site notice-facile.com.

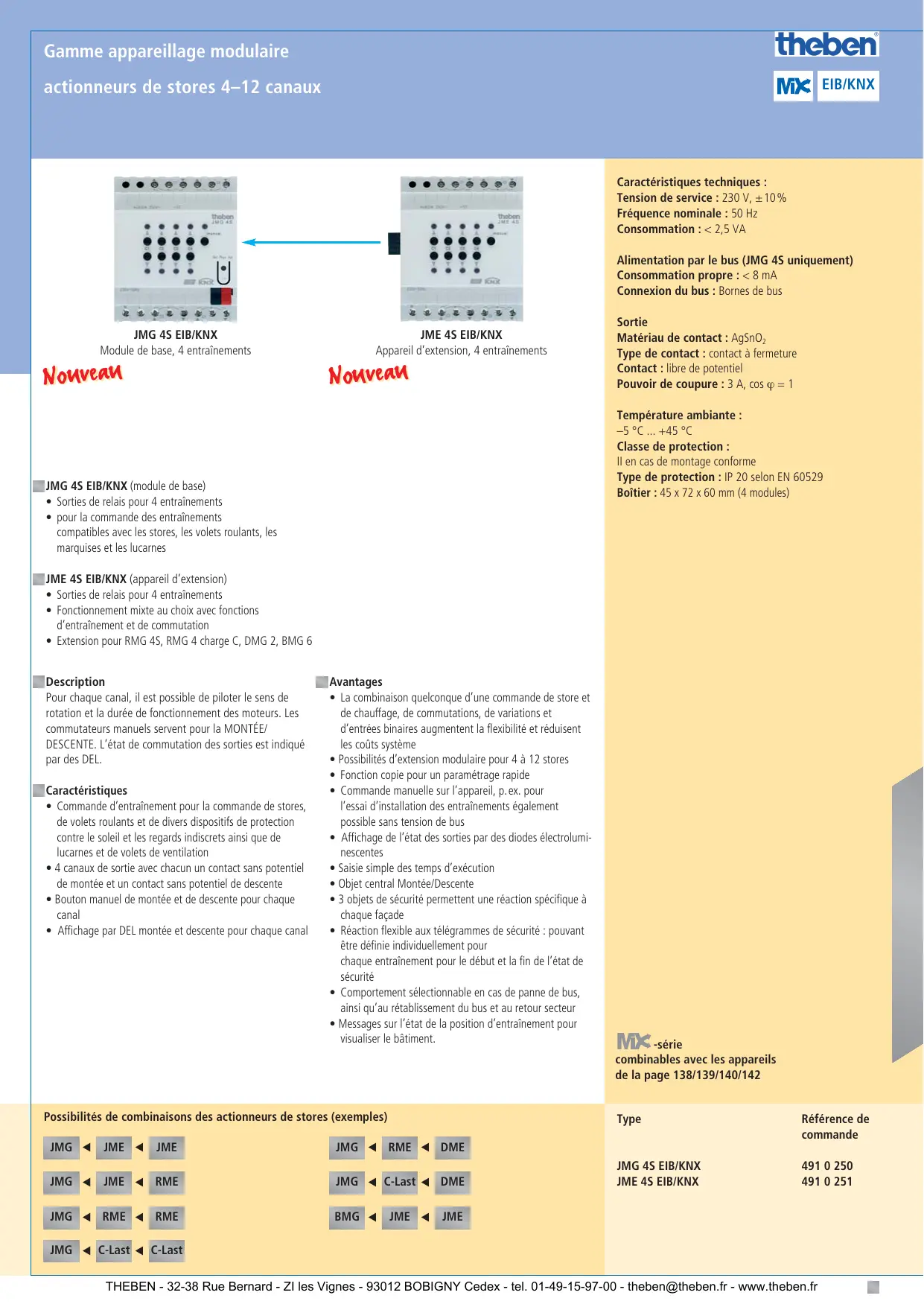

MODE D'EMPLOI JME 4S EIB-KNX THEBEN

Appareil d'extension, 4 entrainements

JMG 4S EIB/knx (module de base)

• Sorties de relais pour 4 entraînements
• pour la commande des entraînements compatibles avec les stores, les volets roulants, les marquises et les lucarnes

JME 4S EIB/knx (appareil d'extension)

• Sorties de relais pour 4 entraînements
• Fonctionnement mixte au choix avec fonctions d'entraînement et de commutation
• Extension pour RMG 4S, RMG 4 charge C, DMG 2, BMG 6

Description

Pour chaque canal, il est possible de piloter le sens de rotation et la durée de fonctionnement des moteurs. Les commutateurs manuels seront pour la MONTÉE/DESCENTE. L'état de commutation des sorties est indiqué par des DEL.

Caractéristiques

Commande d'entraînement pour la commande de stores, de volets roulants et de divers dispositifs de protection contre le soleil et les regards indiscrets ainsi que de lucarnes et de volets de ventilation - 4 canaux de sortie avec chacun un contact sans potentiel de montée et un contact sans potentiel de descente - Bouton manuel de montée et de descente pour chaque canal - Affichage par DEL montée et descente pour chaque canal

Avantages

• La combinaison quelconque d'une commande de store et de chauffage, de commutations, de variations et d'entrées binaires augmente la flexibilité et réduit les coûts système.
• Possibilités d'extension modulaire pour 4 à 12 stores
• Fonction copie pour un paramétrage rapide Commande manuelle sur l'appareil, p. ex. pour l'essai d'installation des entraînements également possible sans tension de bus
• Affichage de l'état des sorties par des diodes électroluminescentes
• Saisie simple des temps d'exécution
• Objet central Montée/Descente
• 3 objets de sécurité permettent une réaction spécifique à chaque façon
• Réaction flexible aux télégrammes de sécurité : pouvant être définie individuellement pour chaque entrainement pour le début et la fin de l'état de sécurité
• Comportement sélectionnable en cas de panne de bus, ainsi qu'au rétablissement du bus et au retour secteur
• Messages sur l'état de la position d'entraînement pour visualiser le.

Caractéristiques techniques

Tension de service: 230V, ± 10%

Fréquence nominale : 50 Hz

Consommation: < 2,5VA

Alimentation par le bus (JMG 4S uniquement)

Consommation propre: < 8mA

Connexion du bus : Bornes de bus

Sortie

Matériau de contact: AgSnO₂

Type de contact: contact à fermeture

Contact: libre de potentiel

Pouvoir de coupure: 3A, cos φ = 1

-5°C... +45°C

Classe de protection :

En cas de montage conforme

Type de protection : IP 20 selon EN 60529

Boitier: 45 × 72 × 60 mm (4 modules)
