Karajan 90 - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Klarstein
Modèle	Karajan 90
Dimensions (L x P x H)	90 cm x 50 cm x 60 cm
Poids	15 kg
Alimentation	220-240 V, 50 Hz
Puissance moteur	250 W
Débit d'air max	600 m³/h
Niveau sonore max	65 dB(A)
Type de commande	Panneau tactile
Nombre de vitesses	3
Éclairage	LED intégré
Filtre à graisse	Filtre en aluminium lavable au lave-vaisselle
Filtre à charbon actif	En option (modèle recirculation)
Mode d'évacuation	Évacuation externe ou recirculation
Classe énergétique	A
Installation	Murale
Entretien	Nettoyage régulier du filtre à graisse
Pièces détachées disponibles	Filtres, ampoules LED, télécommande

FOIRE AUX QUESTIONS - Karajan 90 Klarstein

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium peuvent être nettoyés au lave-vaisselle à 65°C ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre en place.

Comment remplacer le filtre à charbon actif ?

Le filtre à charbon actif se trouve derrière le filtre à graisse. Déclipsez les filtres à graisse, retirez l'ancien filtre à charbon et insérez le nouveau. Refermez les filtres à graisse. Remplacez-le tous les 3 à 6 mois selon l'utilisation.

Quelle est la hauteur d'installation recommandée entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la hauteur recommandée est de 65 à 75 cm. Pour une cuisinière à gaz, elle est de 75 à 85 cm. Respectez ces distances pour un fonctionnement optimal.

Peut-on utiliser la hotte en mode recirculation ?

Oui, la hotte Klarstein Karajan 90 peut être utilisée en recirculation avec un filtre à charbon actif (vendu séparément). Cela permet de filtrer l'air et de le renvoyer dans la pièce sans évacuation extérieure.

Comment régler la vitesse de la hotte ?

Utilisez les commandes tactiles pour sélectionner l'une des 3 vitesses. Appuyez sur le bouton correspondant (généralement marqué 1, 2, 3). La vitesse 1 est la plus silencieuse, la 3 est la plus puissante.

Pourquoi la hotte ne s'allume-t-elle pas ?

Vérifiez d'abord que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les commandes tactiles ne sont pas verrouillées. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte ?

L'installation doit être effectuée par un professionnel qualifié. Fixez le support mural au niveau approprié, raccordez le conduit d'évacuation (si en mode évacuation) et branchez l'alimentation électrique. Suivez le manuel d'installation fourni.

Les ampoules LED sont-elles remplaçables ?

Oui, les ampoules LED de la hotte sont remplaçables. Consultez le manuel pour le type d'ampoule recommandé. Débranchez la hotte avant de remplacer l'ampoule.

Quel est le niveau sonore de la hotte ?

Le niveau sonore maximal est de 65 dB(A) à la vitesse la plus élevée. À la vitesse minimale, il est d'environ 45 dB(A), ce qui est comparable à un bruit de fond normal.

Quelle est la puissance d'aspiration maximale ?

La hotte Klarstein Karajan 90 offre un débit d'air maximal de 600 m³/h, ce qui est adapté pour une cuisine de taille moyenne à grande.

MODE D'EMPLOI Karajan 90 Klarstein

Für den Installateur 6

Installation 6

Hersteller & Importeur (UK) 16

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour accéder à la dernière version du mode d'emploi et à d'autres informations concernant le produit:

Consignes de sécurité 48

Pour L'installateur 50

Installation 50

Panneau de commande et fonctions 52

Nettoyage et entretien 53

Identification et résolution des problèmes 55

Fiche de données produit (10029424) 56

Fiche de données produit (10029425) 58

Informations sur la protection de l'environnement 60

Informations sur le recyclage 60

Fabricant et importateur (UK) 60

FICHE TECHNIQUE

Numéro d'article 1002942	4, 10029425
Alimentation 220-240 V ~	50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

POUR L'INSTALLATEUR

Connexion au réseau d'alimentation électrique

• Les connexions électriques doivent être effectuées conformément aux normes et lois locales exclusivement.
• Assurez-vous que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique de l'appareil. Si ce n'est pas le cas, ne branchez pas l'appareil.
• Assurez-vous que les câbles n'entrent pas en contact avec les pièces en mouvement et ne sont pas écrasés.
  • L'appareil doit être relié à la terre.

INSTALLATION

1 La distance entre la surface de cuisson et le bord inférieur de la hotte doit être d'au moins 65 cm (voir Figure 1).
2 Une fois la hauteur est définie, attachez l'ancrage à l'endroit approprié. Pour ce faire, vous devez d'abord percer des trous (vous aurez besoin d'une perceuse, de forets adaptés, de goujons et de vis), puis fixez l'ancrage au mur à l'aide des vis. Une fois l'ancrage fixé, fixez la pince interne pour l'habillage de cheminée en suivant la même procédure (voir figure 2). Veuillez être attentif à respecter la distance correcte (veuillez mesurer la distance), car la garniture de cheminée sera fixée sur cette pince ultérieurement.
3 Fixez le support externe de la cheminée sur l'extérieur de l'habillage et vérifiez que l'habillage interne peut bouger librement en hauteur. Ensuite, installez le joint de tuyau et le conduit de cheminée sur la hotte. Voir figure 3.
4 Placez la hotte sur l'ancrage (voir figure 4).

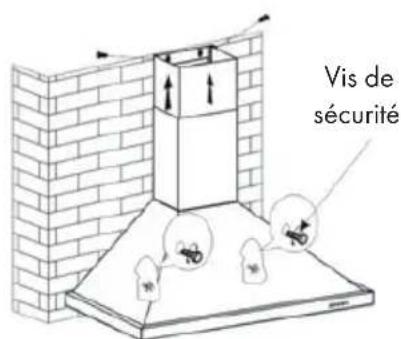

5 Ajustez la hauteur de l'habillage interne de la cheminée de façon à ce que les pinces correspondent et se fixent. Ensuite, vous pouvez fixer la hotte avec les vis de sécurité (voir figure 5).

Remarque : Tenez compte du fait que les deux capuchons de sécurité se trouvent à l'arrière du boîtier.

Figure 1 Figure 2
Figure 3
Joint de tuyau Face interne Support Face externe
Figure 4 Figure 5

PANNEAU DE COMMANDE ET FONCTIONS

• Stop : le moteur est „éteint“.
• Low : le moteur fonctionne à la plus petite vitesse.
• Mid : le moteur fonctionne à vitesse moyenne.
  • High : le moteur fonctionne à la plus haute vitesse.
  • Light : bouton de marche/ arrêt de l'éclairage intégré.

Nettoyage du filtre à graisse

La grille de filtre est en acier inoxydable. N'utilisez pas de produits de nettoyage corrosifs. La propreté du filtre assure un bon fonctionnement. Suivez les instructions ci-dessous attentivement.

Méthode 1

Placez la grille dans de l'eau chaude et claire (température 40-50 °C). Ajoutez un détergent et laissez tremper pendant 2-3 minutes. Portez des gants de protection et nettoyez la grille avec une brosse douce. N'appliquez pas trop de pression car la grille est fragile et peut facilement être endommagée.

Méthode 2

Mettez le filtre à graisse dans le lave-vaisselle à 60 ° C.

• Pour protéger durablement le boîtier et lui conserver son aspect, vous devez nettoyer la hotte avec de l'eau chaude et un produit non corrosif.
• N'utilisez pas d'agents abrasifs car ils endommageraient le boîtier.
• Tenez l'eau à l'écart du moteur et des autres pièces, car cela pourrait endommager l'appareil.
  • Débranchez l'alimentation avant le nettoyage.
• Le filtre à charbon actif ne doit pas être exposé à une chaleur excessive.
• Ne pas rompre la barre fixe qui entoure le filtre à charbon.
• Remplacez la fiche ou le câble d'alimentation s'ils sont endommagés.

Insérer le filtre à charbon actif

• Retirez le filtre à graisse.
- Les filtres à charbon sont situés aux deux extrémités du moteur. Tournez les filtres à charbon dans le sens antihoraire jusqu'à ce qu'ils soient dévissés

Remarque : les filtres à charbon actif doivent être renouvelés tous les 3-6 mois ou dès qu'ils sont usés.

IDENTIFICATION ET RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	Une pale est bloquée. Retirez le blocage.
	Le condensateur est endommagé.	Remplacez le condensateur.
	Le moteur est cassé. Remplacez le moteur.
	Le moteur émet une odeur étrange.	Remplacez le moteur.
Aspiration insuffisante.	La distance entre les feux et la hotte est trop grande.	Réduisez cette distance.
	Trop de circulation d'air à cause des fenêtres et portes ouvertes	Fermez les portes et les fenêtres.
La hotte bascule.	La pale du ventilateur est endommagée.	Remplacez la pale.
	Le moteur n'est pas bien fixé.	Serrez toutes les vis.
	La hotte est mal fixée. Fixez la hotte correctement.

FICHE DE DONNÉES PRODUIT (10029424)

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10029424
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		66,3 kWh/Jahr
Classe d'efficacité énergétique C
Efficacité dynamique des fluides FDE hood		14,3
Classe d'efficacité dynamique des fluides		D
Efficacité lumineuse LE	hood	30 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	82,9	%
Clase d'efficacité de capture des graisses		C
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		304,7 / 499	m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		54 / 67	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10029424
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		66,3 kWh/Jahr
Facteur d'extension de temps f 1,5
Efficacité dynamique des fluides FDE hood		14,3
Indice d'efficacité énergétique EEI hood		81,3
Débit d'air mesuré au meilleur point	QBEP	266	m3/h
Pression d'air mesurée au meilleur point	PBEP	229	Pa
Débit d'air maximal	Qmax	525,2	m3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	118,4	W
Puissance nominale du système d'éclairage	WL	2,0	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	60	Lux
Consommation électrique mesurée en mode veille	Po	-	W
Consommation d'énergie mesurée appareil éteint	Ps	0	W
Niveau sonore	LWA	67	dB
Coordonnées de contact Chal-Tec G mbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10029425
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		66,3 kWh/Jahr
Classe d'efficacité énergétique C
Efficacité dynamique des fluides FDE hood		14,3
Classe d'efficacité dynamique des fluides		D
Efficacité lumineuse LE	hood	30 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	82,9	%
Clase d'efficacité de capture des graisses		C
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		304,7 / 499	m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		54 / 67	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10029425
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		66,3 kWh/Jahr
Facteur d'extension de temps f 1,5
Efficacité dynamique des fluides FDE hood		14,3
Indice d'efficacité énergétique EEI hood		81,3
Débit d'air mesuré au meilleur point	QBEP	266	m^3/h
Pression d'air mesurée au meilleur point	PBEP	229	Pa
Débit d'air maximal	Qmax	525,2	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	118,4	W
Puissance nominale du système d'éclairage	WL	2,0	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	60	Lux
Consommation électrique mesurée en mode veille	Po	-	W
Consommation d'énergie mesurée appareil éteint	Ps	0	W
Niveau sonore	LWA	67	dB
Coordonnées de contact Chal-Tec G mbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
