Intitulé	Détails
Type de produit	Nettoyeur haute pression à eau chaude
Alimentation	Gaz propane (LPG)
Pression maximale	140 bars
Débit d'eau	1 200 litres/heure
Température de l'eau	Jusqu'à 85°C
Dimensions approximatives	1 200 x 800 x 1 000 mm
Poids	150 kg
Fonctions principales	Nettoyage de surfaces, dégraissage, élimination des salissures tenaces
Entretien et nettoyage	Vérification régulière des filtres, nettoyage des buses, contrôle des niveaux de liquide
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau KARCHER
Sécurité	Équipements de protection recommandés, utilisation en extérieur uniquement, respect des normes de sécurité
Informations générales	Idéal pour les professionnels, utilisation intensive, garantie constructeur

FOIRE AUX QUESTIONS - HDS 12 14-4 ST GAS LPG KARCHER

Comment démarrer le KARCHER HDS 12 14-4 ST GAS LPG ?

Assurez-vous que le réservoir de propane est plein. Ouvrez la vanne de gaz, tournez le robinet de la machine en position 'ON', puis appuyez sur le bouton de démarrage.

Que faire si la machine ne démarre pas?

Vérifiez si le réservoir de propane est plein et si la vanne de gaz est correctement ouverte. Assurez-vous également que les connexions électriques sont en bon état.

Comment régler la pression de l'eau?

Utilisez le manomètre pour vérifier la pression et ajustez le régulateur selon les spécifications de votre application.

Quelle est la température maximale de l'eau que le KARCHER HDS 12 14-4 ST peut atteindre?

La température maximale de l'eau peut atteindre jusqu'à 85°C.

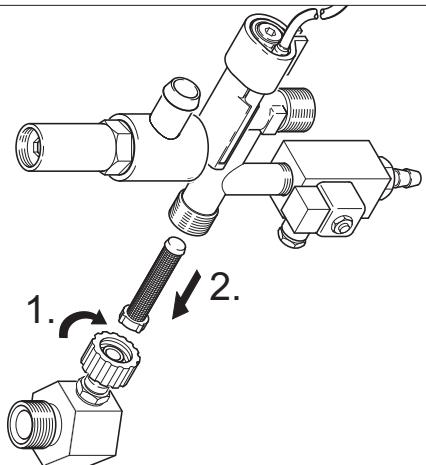

Comment nettoyer le filtre d'entrée d'eau?

Débranchez la machine, localisez le filtre d'entrée d'eau, retirez-le et nettoyez-le à l'eau claire. Assurez-vous qu'il est sec avant de le remettre en place.

Que faire si l'eau ne chauffe pas?

Vérifiez que le réservoir de propane est plein, que le brûleur fonctionne correctement et que la température est réglée au bon niveau.

Comment entretenir le KARCHER HDS 12 14-4 ST?

Effectuez un entretien régulier en nettoyant le filtre, en vérifiant les connexions de gaz, et en inspectant les tuyaux et les joints pour déceler toute usure.

Quelle est la capacité du réservoir d'eau?

Le réservoir d'eau a une capacité de 30 litres.

Quels types de produits de nettoyage sont compatibles avec le KARCHER HDS 12 14-4 ST?

Utilisez uniquement des produits de nettoyage recommandés par KARCHER, adaptés aux nettoyeurs haute pression.

Comment ranger correctement la machine après utilisation?

Débranchez la machine, vidangez l'eau restante, nettoyez les accessoires et rangez la machine dans un endroit sec et à l'abri des intempéries.

MODE D'EMPLOI HDS 12 14-4 ST GAS LPG KARCHER

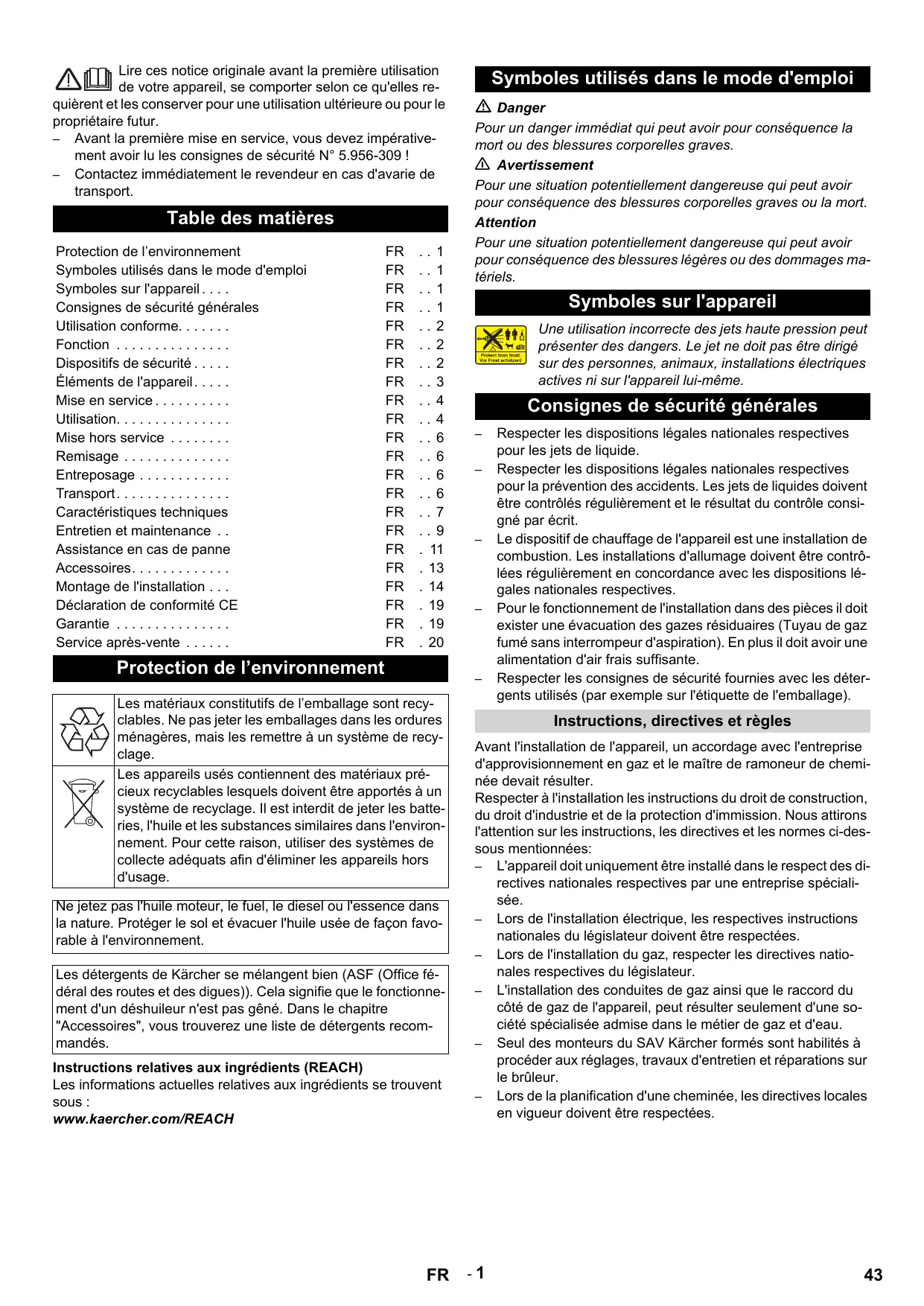

Lire ces notice originale avant la première utilisation de votre apparéil, se compterer selon ce qu'elles requiérènt et les conserver pour une utilisation ultérieure ou pour le propriétaire futuro.

• Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N^ 5.956-309!
• Contactez immédiatement le revendeur en cas d'avarie de transport.

Table des matieres

Protection de l'environnement	FR	1
Symboles utilisés dans le mode d'emploi	FR	1
Symboles sur l'appareil	FR	1
Consignes de sécurité générales	FR	1
Utilisation conforme	FR	2
Fonction	FR	2
Dispositifs de sécurité	FR	2
Éléments de l'appareil	FR	3
Mise en service	FR	4
Utilisation	FR	4
Mise hors service	FR	6
Remisage	FR	6
Entrepoage	FR	6
Transport	FR	6
Caracteristiques techniques	FR	7
Entretien et maintenance	FR	9
Assistance en cas de panne	FR	11
Accessoires	FR	13
Montage de l'st冷冷ation	FR	14
Déclaration de conformité CE	FR	19
Garantie	FR	19
Service après-vente	FR	20

Protection de l'environnement

	Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures menagères, mais les remettre à un système de recyclage.
	Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'utilisation.

Ne jetez pas l'huile moteur, le fuel, le diesel ou l'essence dans la nature. Protégéger le sol et évacuer l'huile usée de façonfavorable à l'environnement.

Les détergents de Kächer se mélangent bien (ASF (Office fédéral des routes et des digues)). Cela signifie que le fonctionnement d'un déshuîleur n'est pas géné. Dans le chapitre "Accessoires", vous trouvez une liste de détergents recommandés.

Instructions relatives aux ingrédents (REACH)

Les informations actuelles relatives aux ingrédents se trouvent sous :

Symboles utilisés dans le mode d'emploi

Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Symboles sur l'appareil

Une utilisation incorrecte des jets haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil lui-même.

Consignes de sécurité générales

• Respecter les dispositions légales nationales respectives pour les jets de liquide.
• Respecter les dispositions légales nationales respectives pour la prévention des accidents. Les jets de liquides doivent être contrôlés régulièrement et le résultat du contrôle consigné par écrit.
• Le dispositif de chauffage de l'appareil est une installation de combustion. Les installations d'allumage doivent être contrô-lées régulièrement en concordance avec les dispositions lé-gales nationales respectives.
  Pour le fonctionnement de l'installation dans des pieces il doit existier une évacuation des gazes résiduaires (Tuyau de gaz fumé sans interromper d'aspiration). En plus il doit avoir une alimentation d'air frais suffisante.
• Respecter les consignes de sécurité fournies avec les détergents utilisés (par exemple sur l'étiquette de l'emballage).

Instructions, directives et règles

Avant l'installation de l'appareil, un accordage avec l'entreprises d'approvisionnement en gaz et le maître de ramoneur de cheminée avait résultat.

Respecter à l'installation les instructions du droit de construction, du droit d'industrie et de la protection d'immission. Nous attirons l'attention sur les instructions, les directives et les normes ci-dessous mentionnées:

• L'appareil doit uniquement être installé dans le respect des directives nationales respectives par une entreprise spécialisée.
  Lors de l'installation électrique, les respectives instructions nationales du législateur doivent être respectées.
• Lors de l'installation du gaz, respecter les directives nationales respectives du législateur.
• L'installation des conduites de gaz ainsi que le raccord du côte de gaz de l'appareil, peut résultat seulement d'une société spécialisée admise dans le métier de gaz et d'eau.
• Seul des monteurs du SAV Kächer formés sont habitités à procéder aux réglages, travaux d'entretien et réparations sur le brûleur.

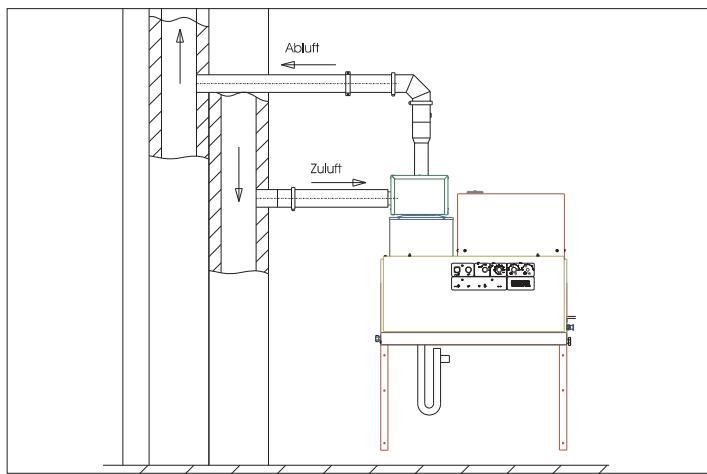

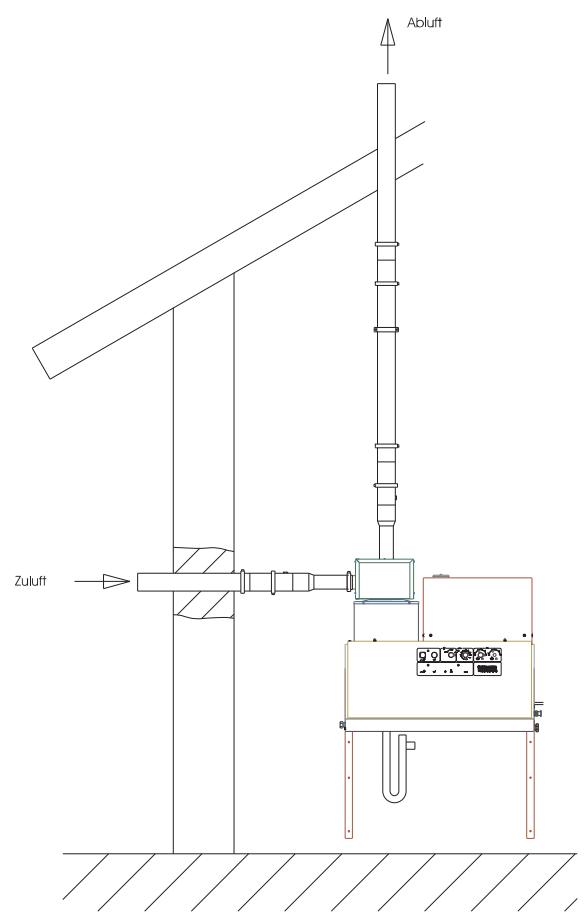

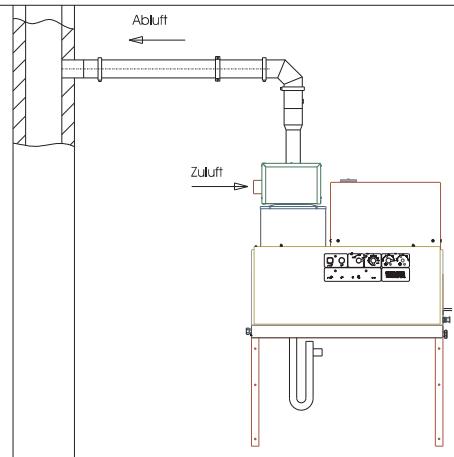

• Lors de la planification d'une cheminée, les directives locales en vigueur doivent être respectées.

Postes de travail

Le poste de travail se trouve à la pupitre de commande. Autres postes de travail se trouvent, selon la construction de l'installation, aux apparèils d'accessoires (disposositif de nettoyage), qui sont brancher aux fontaineries.

Équipement personnel de protection

Porter un protecteur d'oreille pour éviter des troubles auditifs, en cas d'un nettoyage plus bruyant.

Pour se protégé contre les éclaboussures ou les poussières, porter le cas échéant des vêtements et des lunettes de protection.

Utilisation conforme

L'appareil sert pour enlever des salissures de surfaces à l'aide d'un jet d'eau. L'appareil est utilisé sur tout pour le nettoyage de machines, vehicules et facades.

Danger

Risque de blessure! En cas d'utilisation dans l'enceinte d'une station service ou dans d'autres zones à risque, respecter les consignes de sécurité correspondantes.

Ne pas évacuer les eaux usées contenant de l'huile minérale dans la terre, les dispositifs pour eaux usées ou les canalisations. Dès lors, effectuer le nettoyage du moteur ou du bas de caisse uniquement aux postes de lavage appropriés et équipés d'un séparateur d'huile.

Fonction

L'eau froid arrive sur le serpentin refroidisseur de moteur dans le réservoir flotteur et de la dans le manteau extérieur du chauffe-eau et puis au coté d'aspiration de la pompe à haute pression. L'adoucisseur est rempli dans le réservoir flottant. La pompe extrait l'eau et le détergent aspiré par le chauffe-eau à chauffage instantané. La teneur en détergent dans l'eau peut être régée par un doseur. Le chauffe-eau à chauffage instantané est chauffé avec un brûleur à gaz.
- La sortie à haute pression est branchée à un réseau à haute pression existant dans le bathtub. Le branchement de la poignée-pistolet au flexible à haute pression s'effectue à la fontainerie de ce réseau.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protégger l'utilisateur. Par conséquent, ils ne doivent enaucun cas être désactivés ou transformés.

Protection contre manque d'eau du réservoir flottant

La protection contre manque d'eau évite la mise en marche de la pompe à haute pression en cas de manque d'eau.

Protection contre manque d'eau au bloc de sécurité

La protection contre manque d'eau évite la surchauffe du brûler en cas de manque d'eau. Le brûleur se met uniquement en marche en cas d'alimentation d'eau suffisante.

Pressostat

Le pressostat arrêté l'appareil en cas de dépassement de la pression de travail. Le réglage ne peut être modifié.

Soupape de suture

En cas de défaut du pressostat, la soupape de sécurité s'ouvre.
Cette soupape est règle par l'usine et plombée. Le réglage ne peut être modifié.

Surveillance de feuix

En cas de manque de combustible ou de défaut du brûleur, la surveillance de certains arrêtés le brûleur. Levoyant de contrôle défaut de brûleur (E) s'allume.

Protection contre les surcharges de courant

L'interrupteur de la protection contre les surcharges de courant est déclenché lorsque le moteur du brûleur est bloqué. Le moteur de la pompe à haute pression est équipé avec un disjoncteur-protecteur et un disjoncteur d'enroulement.

Thermostat de gaz résiduaire

Le thermostat de gaz résiduaire est déclenché lorsqu'eltempérature de gaz résiduaire dépasse le 320^ . Levoyant de contrôle Thermostat de gaz résiduaire (K) s'allume.

Liminateur de température

Les limiteurs de température de pointe au fond de la chaudière (>80^) et à la sortie d'eau (>110^) se déclenchent et le voyant de contrôle Panne du brûleur (E) s'allume.

Pressostat de gaz résiduaire

Le pressostat de gaz résiduaire arrêt le brûleur, lorsque dans le système de gaz résiduaire apparait une haute contrepression inadmissible, par exemple en cas de bouchage.

Élimination de la pression du système à haute pression

Après l'arrêt de l'appareil par la poignée-pistolet, une électrovalve qui se trouve dans le système à haute pression s'ouvre après le temps de la disponibilité opérationnelle, aussitôt la pression diminue.

Éléments de l'appareil

Figure 1

1 Bruleur
2 Manometre
3 Alimentation d'eau propre avec filtré
4 Sortie à haute pression
5 Raccordement au gaz
6 Flexible d'aspiration de détergent I

7 Flexible d'aspiration de détergent II (option)
8 Réservoir à adoucisseur
9 Alimentation électrique
10 Reservoir flottant
11 Pupitre de commande

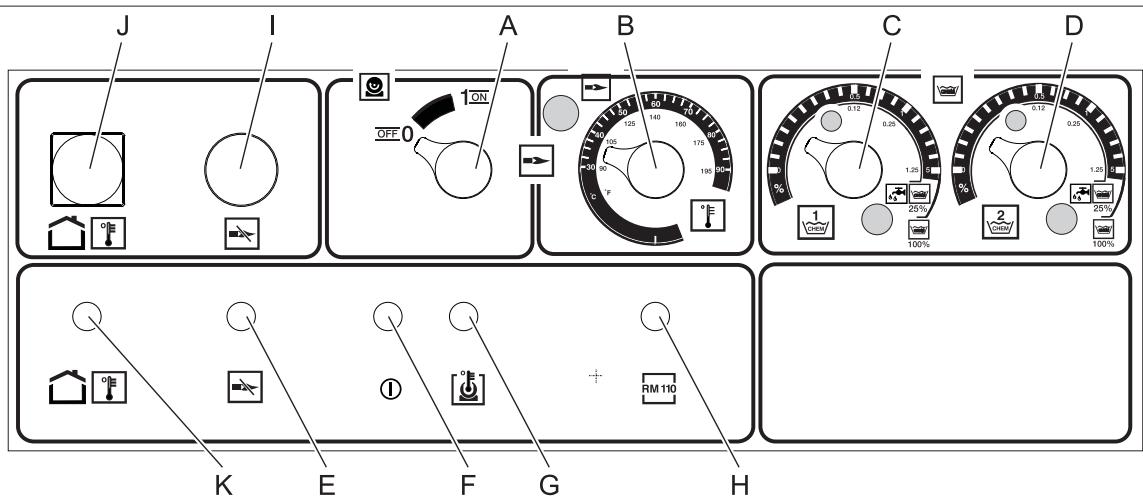

Zone de commande

Figure 2

A Interrupteur principal
B Thermostat

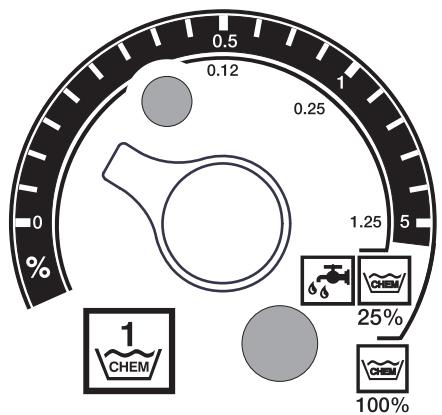

C Vanne de dosage pour détergents I
D Vanne de dosage pour détergent II (option)
E Voyant de contrôle Delfaut de bruleur
F Témoin de contrôle d'etat de service

G Voyant de contrôle Surchauffe du moteur
H Voyant de contrôle Protection contre la calcification
I Touche de déverrouillage Relais de gaz
J Touche de déverrouillage Thermostat de gaz résiduaire
K Voyant de contrôle Thermostat de gaz résidutaire

Reperage de couleur

• Les éléments de commande pour le processus de nettoyage sont jaunes.
• Les éléments de commande pour la maintenance et l'entretien sont en gris clair.

Mise en service

Danger

Risque de blessure ! L'appareil, les conduites d'alimentation, les flexibles haute pression et les raccords ne doivent partager aucun defaulted. Ne pas utiliser l'appareil si son état n'est pas irréprochable.

Raccordement électrique

Pour les données de raccordement, se reférer à la section Caractéristiques techniques et à la plaque signalétique.
- Le raccordement électrique doit être effectué par un électricien et doit correspondre à la CEI 60364-1.

Utilisation

Consignes de sécurité

L'utilisateur doit faire preuve d'un usage conforme de l'appareil. Il doit prendre en considération les données locales et lors du maniement de l'appareil, il doit prendre garde aux fierces personnes, et en particulier aux enfants.

Ne jamais laisser l'appareil sans surveillance lorsqu'il est en marche.

Danger

Risque de brûlure provoquee par l'eau chaude! Ne jamais pointer le jet d'eau vers des personnes ou des animaux.
- Risque de brûlure provoquee par les pieces chaudes de l'installation! En cas de fonctionnement à l'eau chaude, ne pas toucher des conduites et des flexibles non-isolées. Tenir la lance uniquement aux cuvettes de poignée. Ne pas toucher à la buse d'évacuation du chauffe-eau à chauffage instantané.
- Risque d'intoxication ou de corrosion par le détextent! Respecter les consignes mentionner sur les détextents. Les personnes non-authorisées ne doivent par utilisées ce détextent.

Danger

Danger de mort par chocoléctrique! Ne pas pointer le jet d'eau vers les dispositifs suivantes:

• Des apparéil et des installations électriques,
• cette installation même,
  toutes les pieces sous tension qui se trouvent dans la poste de travail.

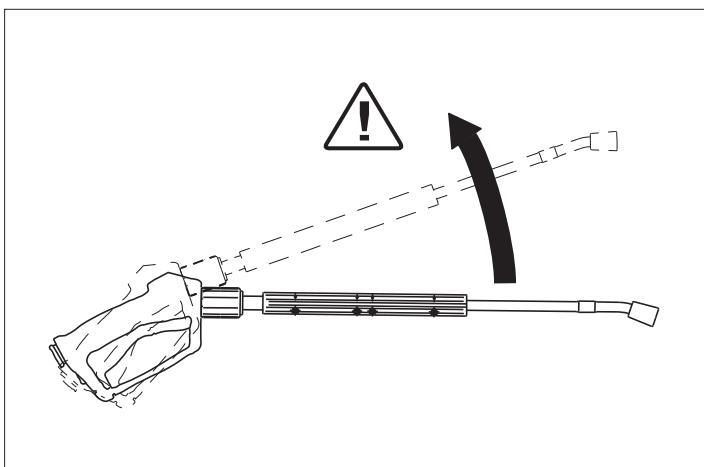

Le jet d'eau qui sort de la lance provoque une réaction à la lance. La lance piée provoque une force vers le haut.

Danger

• Risque de blessure! La réaction à la lance peut vous désé-quilibrée. Et peut vous faire tomber. La lance peut giclée de l'eau en air et peut blessée des personnes. Se placer en un lieu sur et maintainir fermement la poignée-pistolet. Ne jamais fixer le levier de la poignée-pistolet.
• Ne jamais diriger le jet sur soi-même ni sur d'autres personnes dans le but de nettoyer les vêtements ou les chaus-sures.
• Risque de blessure par pieces qui s'envolent! Des morceaux ou des objet qui s'envolent peuvent blessés des personnes ou des animaux. Ne jamais pointer le jet d'eau vers des objets fragiles ou qui sont pas fixés.
• Risque d'accident par suit de dommage! Nettoyer des pneus et des valves à une distance minimale de 30 cm.

Avertissement

Dangersprésentés par des substances nocives à la santé! Ne pas passer les suivantes matériaux au jet, afin que peuvent soulvées des substances nocives à la santé:

• Matériaux qui contiennent d'amiente,
  des matériaux qui contiennent probabilité des substances nocives à la santé.

Danger

• Risque de blessure par le jet d'eau eventuellement chaud! Uniquement des flexibles à haute pression originaux de Kärcher sont adaptés de la meilleure façon possible à l'installation. En cas d'utilisation d'autres flexibles, on ne prend pas la garantie.
  Risque de santé par le détergent! En ajoutant le détergent, l'eau qui sort de l'appareil n'a pas la qualité d'eau potable.
• Risque de trouble auditif par les travaux aux pièces qui font trop de bruit. Dans ce cas, porter un casque de protection acoustique.

Étabrir la disponibilité opérationnelle

Danger

Risque de blessure par le jet d'eau eventuellement chaud!

Danger

Vérifier avant chaque utilisation que le flexible haute-pression n'est pas endommagé. Un flexible haute pression endommagé doit immédiatement être remplace.

Contrôler le flexible à haute pression, les conduites, les commandes et la lance avant chaque utilisation s'il sont endom-mages.
Vérifier si le raccord express pour tuyau flexible est bien fixé et s'il est étanche.

Attention

Risque de dommage par marche à sec.

Contrôler le niveau du réservoir de détergent et en cas de besoin replir.
Contrôler le niveau de l'adoucisseur et au besoin la replir.

Désactivation d'urgence

Tournier l'interrupteur d'appareil (A) sur "0".
Couper l'alimentation en eau.
Actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression.
Fermer l'alimentation de gaz.

Régler la pression de service et le débit

Réglages de l'appareil

Tournant le clapet du réglage du débit au sens des aiguilles d'une montre, la pression de service et la quantité de charge augmentent.
Tournant le clapet du réglage de la quantité en sens inverse des aiguilles d'une montre, la pression de service et le débit diminuent.

Réglage au pistonlet de compression facile (option)

En tournant le régulateur d'eau vers la droite, le débit et la pression du travail augmentent.
En tournant le régulateur d'eau vers la gauche, le débit et la pression du travail diminuent.

Utilisation avec de l'eau froide

Ouvrir l'alimentation d'eau.

Symbole "Marche moteur"

Tirer le levier de la poignée-pistolet et tourner l'interrupteur de l'appareil (A) sur "1" (Marche moteur).
Levoyant de contrôle de la disponibilité opérationnelle (F) affiche la disponibilité opérationnelle.

Utilisation avec de l'eau chaude

Danger

Risque de brûlure!

Attention

Le fonctionnement à l'eau chaude sans combustible provoque le dommage de la pompé de combustible. S'assurer avant de mettre le fonctionnement à l'eau chaude en service, qu'il y a du combustible.

En cas de besoin, le brûleure peut être aussi mis en service.

Symbole "Marche bruleur"

Mettre l'interrupteur d'appareil (A) sur "Marche bruleur".
Régler la température souhaïée d'eau au régulateur de température (B). La température maximale est de 98^

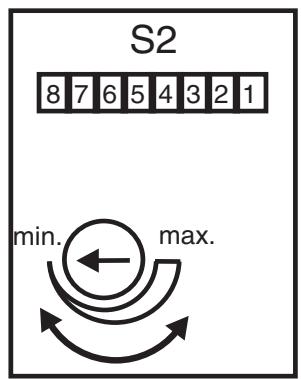

Disponibilité opérationnelle

Si pendant le fonctionnement le levier de la poignée-pistolet est lachée, l'appareil s'arrête.
- Lorsque le pistonet est de nouveau ouvert pendant le temps de disponibilité opérationnelle réglé (2...8 minutes), l'appareil se met automatiquement de nouveau en service.
Si le temps de disponibilité opérationnelle est dépasse, l'enclenchement de sécurité arrêté le pompé et le brûleur. Levoyant de contrôle de la disponibilité opérationnelle (F) s'éteint.
Pour une nouvelle mise en service, tourner l'interrupteur de l'appareil sur la position "0" et ensuite démarrer de nouveau. Si l'appareil est commandé par une télécommande, la nouvelle mise en service peut être effectuee par la touche correspondante de la telecommande.

Sélection de l'injecteur

• Des pneus de vehicules doivent être uniquement nettoyés avec l'injecteur de jet plat (25^) et à une distance minimale de 30~cm . Les pneus peuvent jamais être nettoyés avec le jet baton.

Pour toutes les autres fonctions, il y a lechioix entre les injecteurs suivantes:

Salissure	Buse	Angle de projec-tion	Réfé-rence 6.415	Pression [MPa]	Réaction à la lance [N]
HDS 9/16
fort	00060	0°	-649	16	46
moyen	25060	25°	-647
léger	40060	40°	-648
HDS 12/14
fort	00080	0°	-150	14	55
moyen	25080	25°	-152
léger	40080	40°	-153

En cas de plus de 20m de conduite ou plus de 2× 10m de flexible à haute pression NW 8, vous doivent utiliser les injecteurs suivantes:

Salissure	Buse	Angle de projection	Référence 6.415	Pression [MPa]	Réaction à la lance [N]
HDS 9/16
fort	0075	0°	-419	10	37
moyen	2575	25°	-421
léger	4075	40°	-422
HDS 12/14
fort	0010	0°	-082	10	46
moyen	2510	25°	-252
léger	4010	40°	-253

Dosage de détenger

• Les détangers facilitent les travaux de nettoyage. Ils sont api-rés d'un réservoir externe de détergent.
• Dans l'équipement de base, l'appareil est équipé avec un doseur (C). Un deuxième dispositif de dosage (doseur D) est disponible comme accessoire spéciale. Avec celui-ci on peut aspiré deux détergents différentes.
• La quantité de dosage est régée aux doseurs de détergent (C ou D) à la pupitre de commande. La valeur régée corresponde à la teneur de détergent en pour cent.

L'échelle extérieure est valable en cas d'utilisation de dé-tergent non-dilué (100% CHEM).
L'échelle interieure est valable en cas d'utilisation de dé-tergent non-dilué 1+3 (25% CHEM +75% d'eau).

Le tableau suivant mentionne la consommation de détergent pour les valeurs indiquées dans l'échelle extérieure:

Position	0,5	1	8
Quantité du détermagent [I/h]	14...15	22...24	50
Concentration de détermagent [%]	1,5	2,5	>5

La quantité exacte de dosage dépend de:

• la viscosité du détergent
• de l'hauteur d'aspiration
• la résistance à l'écoulement de la conduite à haute pression Si un dosage exact est nécessaire, la quantité de détergent aspi-ree doit être mesurée (p.ex. par l'aspiration d'un gobelet à mesurer).

Remarque :Voutrouvrez les recommendations de détergent au chapitre « Accessoires »

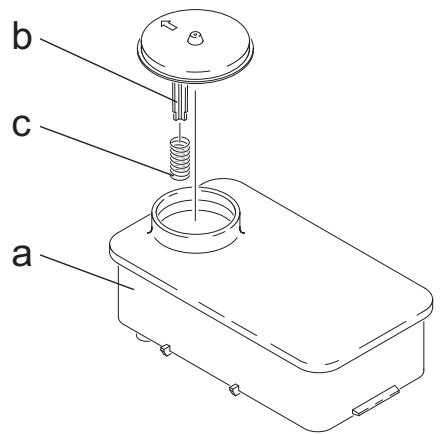

Remplir adoucisseur

Attention

Un fonctionnement sans adoucisseur peut entarre le chauffeau à chauffage instantané.

Lorsque le réservoir d'adoucisseur est vide, levoyant de contrôle de la protection contre la calcification (H) clignote.

Figure 1 - pos. 8

Remplir le réservoir d'adoucisseur avec liquide d'adoucisseur RM 110 (2.780-001).

Mise hors service

Danger

Risque de brûlure provoquée par l'eau chaude ! ÀpRES l'utilisation de l'appareil avec de l'eau chaude, ce dernier doit être actionné, pistolet ouvert, au minimum deux minutes avec de l'eau froide afin de le faire refroidir.

Aprèsutilisation avecundetergent

Au fonctionnement d'eau chaude, régler le régulateur de température (B) sur la température plus bas.
Utiliser l'appareil au moins 30 secondes sans détergent.

Mise hors service de l'appareil

Tournier l'interrupteur d'appareil (A) sur "0".
Couper l'alimentation en eau.
Actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression.
Assurer la poignée-pistolet avec le cran de sécurité contre une ouverture involontaire.

Remisage

En cas de périodes d'arrêt plus longues ou si un stockage hors gel n'est pas possible, les mesures suivantes doivent être effectues (cf. chapitre "Entretien et maintenance", partie "Protection antigel"):

Purger I'eau.
Rincer l'appareil au moyen de produit antigel.
Couper l'interrupteur principal et le bloquier ou débrancher la fiche Cekon.
Fermer l'alimentation de gaz.

Entreposage

Attention

Risque de blessure et d'endommagement! Prendre en compte le poids de l'appareil à l'entreposage.

Transport

Attention

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des vehicules.

\section*{Caracteristiques techniques}

		HDS 9/16-4ST Gas	HDS 9/16-4ST Gas LPG	HDS 12/14-4ST Gas	HDS 12/14-4ST Gas LPG
		1.251-108	1.251-109	1.251-110	1.251-111
Performances
Pression de service de l'eau (avec buse standard)	MPa (bar)	16 (160)	16 (160)	14 (140)	14 (140)
Pression maximale de marche (clapet de sécurité)	MPa (bar)	18,5 (185)	18,5 (185)	18,5 (185)	18,5 (185)
Débit de l'eau (réglable de années continue)	I/h (I/min)	500-1000 (8,3-16,6)	500-1000 (8,3-16,6)	600-1200 (10-20)	600-1200 (10-20)
Aspiration de détergent (réglable de maniere continue)	I/h (I/min)	0-50 (0-0,8)	0-50 (0-0,8)	0-60 (0-1)	0-60 (0-1)
Arrivée d'eau
Débit d'alimentation (min.)	I/h (I/min)	1100 (18,3)	1100 (18,3)	1300 (21,7)	1300 (21,7)
Pression d'alimentation (min.)	MPa (bar)	0,1 (1)	0,1 (1)	0,1 (1)	0,1 (1)
Pression d'alimentation (max.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Branchement électricque
Type de courant	--	3N~	3N~	3N~	3N~
Fréquence	Hz	50	50	50	50
Tension	V	380-420	380-420	380-420	380-420
Puisance de raccordement	kW	6,4	6,4	7,5	7,5
Protection électricque (à action retardée)	A	16	16	20	20
Type de protection	--	IPX5	IPX5	IPX5	IPX5
Classe de protection	--	I	I	I	I
Impédance du circuit maximal demissible	Ohms	(0,381+j0,238)	(0,381+j0,238)	--	--
Alimentation électricque	mm²	5 x 2,5	5 x 2,5	5 x 2,5	5 x 2,5
Température
Température d'alimentation (max.)	°C	30	30	30	30
Température maxime de travail de l'eau chaude	°C	98	98	98	98
Température maxime Thermostat de sécurité	°C	110	110	110	110
Augmentation de température au début maximale d'eau	°C	60-65	60-65	60-65	60-65
Capacité de chauffage en brut	kW	75	75	95	95
Aspiration de chéminée	kPa	0,01-0,04	0,01-0,04	0,01-0,04	0,01-0,04
Valeurs de raccordement au gaz
Gaz naturel (G 20)	m³/h	7,2	--	9,8	--
Gaz naturel LL (G 25)	m³/h	8,2	--	11,4	--
Pression nominale de raccordement (gaz naturel)	kPa	1,8-5	--	1,8-5	--
Propane	kg/h	--	5,7	--	7,2
Pression nominale de raccordement (propane)	kPa	--	5-6	--	5-6
Données sur l'environnement
Taux d'utilisation de la norme	%	97	97	97	97
Facteur d'émission de la norme NOx(gaz naturel G 25)	mg/kWh	< 40	--	< 40	--
Facteur d'émission de la norme CO (gaz naturel G 25)	mg/kWh	< 40	--	< 40	--
Valeurs pour la dimension de cheminée
Aptitude pour supression (min.)	kPa	0,05	0,05	0,05	0,05
Besoin de traction	kPa	0	0	0	0
Plaine charge du début-masse de gaz résiduaire	kg/h	130	130	166	166
CO2(gaz naturel)	%	9,5	--	9,5	--
CO2(porpane)	%	--	12	--	12
Température de gaz résiduaire max./min.	°C	190/150	190/150	170/130	170/130
Gaz de combustion/alimentation en air	Longueur maxime: 10 m avec deux coudes à 90° (diamètre mini de 100 mm). Selon les instructions locales du locale d'installation ou de l'air frais de l'extérieure.
Vidange de condensat
Vidange de condensat (max.)	I/h	4 (par siphon à la canalisa-tion)	4 (par siphon à la canalisa-tion)	4 (par siphon à la canalisa-tion)	4 (par siphon à la canalisa-tion)
Raccordement	DN	40 (HTR)	40 (HTR)	40 (HTR)	40 (HTR)
Charge d'eau minimale, siphon	mm	300	300	300	300
Agrément EN 60335 -2 -79
Agrément selon la Directive de l'Appareil à Gaz (90/396/CEE)	--	Gastec QALow NOX	Gastec QA	Gastec QALow NOX	Gastec QA
Catégorie d'appareil Europe	--	I 2E (r), I2ELL, I 2H, I2L, I2 HE	I 3P	I 2E (r), I2ELL, I 2H, I2L, I2 HE	I 3P
Modèle de l'appareil	--	B23, C33,C43, C53	B23, C33,C43, C53	B23, C33,C43, C53	B23, C33,C43, C53
Numéro d'identification de produit CE	--	PIN 0063 BN3880	PIN 0063 BN3880	PIN 0063 BN3880	PIN 0063 BN3880

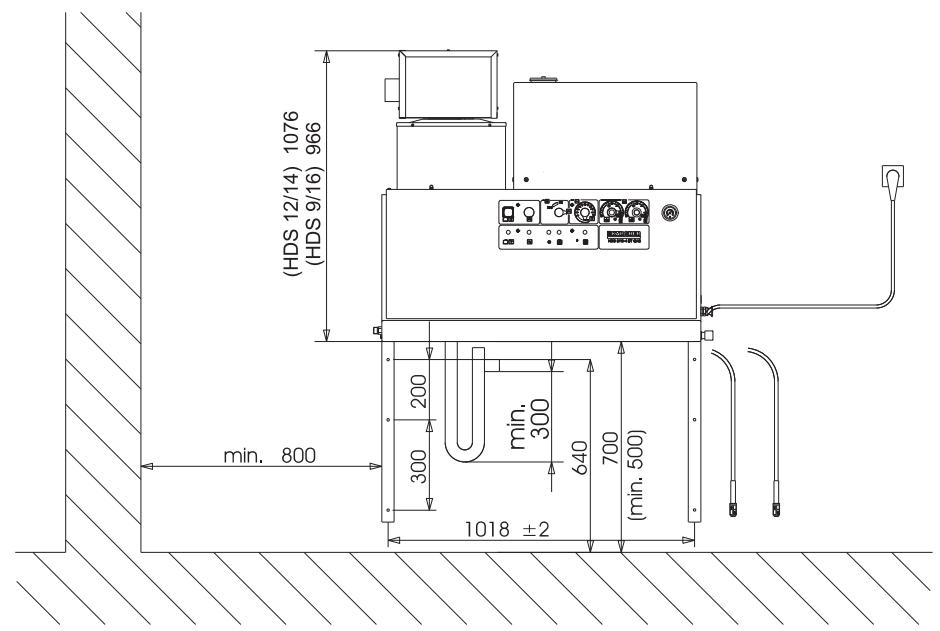

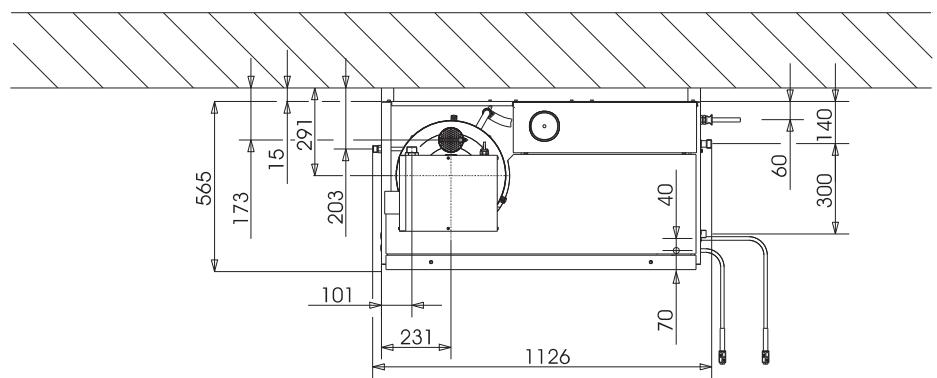

Dimensions et poids
Longueur	mm	1124	1124	1124	1124
Largeur	mm	558	558	558	558
Hauteur	mm	966	966	1076	1076
Poids de fonctionnement typique	kg	193,5	193,5	209	209
Valeurs déterminées selon EN 60355-2-79
Émission sonore
Niveau de pression sonore \( L_{pA} \)	dB(A)	74	74	76	76
Incertitude \( K_{pA} \)	dB(A)	1	1	1	1
Valeur de vibrations bras-main
Poignée-pistolet	\( m/s^2 \)	2,2	2,2	2,3	2,3
Lance	\( m/s^2 \)	1,8	1,8	2,1	2,1
Incertitude K	\( m/s^2 \)	1,0	1,0	1,0	1,0

Feuille de mesure

Danger

Risque de blessure ! Avant toute opération de maintenance et de réparation, couper l'interrupteur principal ou débrancher la fiche

Cekon.

Plan de maintenance

Période	Action	Sous-groupe concerné	Réalisation	Par qui
1 fais par jour	Contrôler la poi-genée-pistolet	Poinnée-pistolet	Vérifier, si la poignée-pistolet ferme hermétiquè-ment. Contrôler la fonction de la protection contre l'utilisation involontaire. Substituer la poi-genée-pistolet défectueuse.	Opérateur
	Contrôler les flexibles à haute pression	les conduites de sortie, les flexibles à l'appareil de travail	Examiner les flexibles, s'ils sont endommagés. Substituer immédiatement les flexibles endomagés. Risque d'accident !	Opérateur
	Vérifier le cable de raccord avec fiche réseau	Raccordélectrique avec fiche / prise	Vérifier si le cable raccord avec la fiche réseau sont en bon état. Un cable d'alimentation endomagé doit immédiatement être remplaced par le service après-vente ou un électricien/agréé.	Opérateur
Hebdomadaire-ment ou après 40 heures de service	Contrôler le ni-veau d'huile	Réserveir d'huile à la pompe	Lorsque l'huile est laiteux, il doit être changé.	Opérateur
	Contrôler le ni-veau d'huile	Réserveir d'huile à la pompe	Contrôler le niveau d'huile de la pompe. En cas de besoin, replir l'huile (N° de commande 6.288-016).	Opérateur
	Nettoyer le tamis	Filtre dans l'entrée d'eau	Cf. chapitre "Nettoyer les tamis".	Opérateur
1 fais par mois ou après 200 heures de fonctionnement	Contrôler la pompe	Pompe haute pression	Examiner la pompe s'elle est étanché. En cas de plus de 3 gouttes par minute, appeler le service après-vente.	Opérateur
	contrôler s'il y a des dépôts intérieures	toute l'installation	Mettre l'installation en service avec la lance sans l'injecteur à haute pression. Si la pression de service augmente au manomètre de l'appareil au-dessous de 3 MPa, c'est que l'installation doit être entartrée. Cela est aussi valable, lorsqu'au fonctionnement sans conduite à haute pression (l'eau s'écoule livrement à la sortie à haute pres-sion) la pression de service augmente plus que 0,7-1 MPa.	Opérateur avec instruct- tion pour la calcification
	Nettoyer le tamis	Le tamis du dispositif de sécurité en cas de manque d'eau	Cf. chapitre "Nettoyer les tamis".	Opérateur
après 500 à 700 heures de fonctionnement	Changement	Fusible d'éclairage, electrode d'ionisation	Changer le fusible d'éclairage ou l'électrode d'ionisation.	Service après-vente
2 fais par ans ou après 1000 heures de service	Vidange d'huile	Pompe haute pression	Vidanger l'huile. Remplir 1 de nouveau huile (N° de commande 6.288-016). Contrôler le niveau au réservoir d'huile.	Opérateur
	contrôler, nettoyer	toute l'installation	Contrôle visuel de l'installation, contrôler les rac-cordements à haute pression s'ils sont étanches, contrôler l'étanchéité de la soupape de dé-charge, contrôler le flexible à haute pression, contrôler le chauffe-eau à accumulation à pres-sion, détartrer la serpentin de chauffage, net-tyer/changer l'électrode d'onisation, régler le brûleur.	Service après-vente
	Remplacer le tuyau.	Tuyau pour le manostat de gaz d'échéppement	Changer le flexible.	Service après-vente
une fois par ans	Contrôle de sé-curité	toute l'installation	Effectuer le contrôle de sécurité conformément aux dispositions légales nationales pour les propulseurs de liquides.	Expert

Contrat de maintenance

Un contrat de maintenance pour l'appareil peut être conclus avec le bureau des ventes compétent de Kärcher.

Nettoyer les tamis

Filtre dans l'entrée d'eau

Figure 1 - pos. 3

Couper l'alimentation en eau.
Dévisser le tuyau d'alimentation d'eau de l'appareil.
Tirer le tamis avec un tourneur de vis du raccord.
Nettoyer le tamis
Monter de nouveau en ordre inverse.

Le tamis du dispositif de sécurité en cas de manque d'eau

Retirer le revêtement en tôle.
Dévisser la piece d'angle du bloc de sécurité.

Visser la vis M8x30 dans le tamis.
Retirer la vis et le tamis avec une pince.
Nettoyer le tamis
Monter de nouveau en ordre inverse.

Détartrage

En cas des dépôts dans les conduites la résistance à l'écoulement augmente, afin que le pressostat peut être déclenché.

Danger

Risque d'explosion due aux gaz inflammables! Au détartrage il est interdit de fumer. Veiller à ce qu'il y a une bonne ventilation.

Danger

Risque de brûlure par acide! Porter des lunettes et des gants de protection.

Réalisation

Utiliser pour l'élimination uniquement des solvants éprouvés selon les règlements légales avec signe d'homologation.

• Le RM 100 (N° de commande 6.287-008) dissoudre de la pierre calcaire, des composés faciles de pierre calcaire et des résidus de lessive.
• Le RM 101 (N° de commande 6.287-013) dissoudre des dépôts qui le RM 100 ne peut pas dissoudre.
  Remplir un réservoir de 20 litres avec 15 l d'eau.
  Ajouter un litre de solvant.
  Brancher le flexible d'eau directement à la tête de pompe etmettre le bout livre dans le réservoir.
  Mettre la lance branchée sans injecteur dans le réservoir.
  Ouvrir la poignée-pistolet et fermer de nouveau pendant le détartrage.
  Tournier l'interrupteur de l'appareil sur "Marche brûleur" jusqu'à environ 40^ .
  Arrête l'appareil et ne pas toucher pendant 20 minutes. La poignée-pistolet doit être ouverte.
  Ensuite vider l'appareil.

Remarque: À titre de protection contre la corrosion et de neutralisation des résidus d'acide, nous recommendons ensuite de pomper une solution alcalinen (p.ex. produit de nettoyage RM 81) à l'aide du réservoir de détergent.

Protection antigel

L'appareil doit être installé dans des pieces protégées contre le gel. En cas de risque de gelée, p.ex. en cas d'installation dans un local ouvert, l'appareil doit être vidé et doit être rincer avec un produit antigel.

Purger I'ea.

Dévisser le tuyau d'alimentation en eau et le flexible haute pression.
Faire tournier l'appareil au max. 1 minute jusqu'à ce que la pompe et les conduites soient entièrement vides.
Dévisser la conduite d'alimentation située au fond de la chaudière et faire fonctionner le serpentin chauffant à vide.

Rincer l'appareil au moyen de produit antigel

Remarque: Respecter les consignes d'utilisation du fabricant du produit antigel.

Remplir le réservoir flottant jusqu'au haut de produit antigel d'utilisation.
Placer le dispositif recepteur sous la sortie à haute pression.
Mettre l'appareil en service et laisser marcher jusqu'à la protection contre manque d'eau du réservoir flottant, celle-ci démarre et arrêté l'appareil.
Remplir le fond de la chaudière et le siphon avec produit antigel.

Cette opération permet en outre de bénéficier d'une certaine protection anticorrosion.

Assistance en cas de panne

Danger

Risque de blessure ! Avant toute opération de maintenance et de réparation, couper l'interrupteur principal ou débrancher la fiche

Cekon.

Panne	Eventuelle cause	Remède	Par qui
L'appareil ne fonctionne pas, levoyant de contrôle de la disponibilité opérationnelle(F) ne s'allume pas	L'appareil n'est pas brancher à la tension.	Contrôler le réseau électrique.	Électricien
	L'enclenchement de sécurité fonctionne.	Arrêté brièvement l'appareil à l'interrupteur de l'appareil, ensuitemettre l'appareil de nouveau en service.	Opérateur
	Le fusible dans le circuit de commande (F3) est sauté. Il ya un fusicle dans le transformateur de commande (T2).	Mettre un nouveau fusible, en cas qu'il saute de nouveau à cause de surcharge, éliminer le fusible.	Service après-vente
	Le pressostat HP (haute pression) ou BP (basse pression) est en panne.	Contrôler le pressostat.	Service après-vente
	Le module du timer (A1) est en panne.	Contrôler les raccords, en cas de besoin échéanger.	Service après-vente
+ le voyant de contrôle du surchauffage du moteur (G)s'allume	Le détecteur thermique (WS) dans le moteur ou l'interrupteur de protection de surintensité (F1) était déclenché.	Éliminer la cause de la surcharge.	Service après-vente
	La protection contre manque d'eau dans le réservoir flottant a réagit.	Éliminer la manque d'eau.	Opérateur
Le brûleur ne s'allume pas ou la flamme s'éteint au cours du service	Réglage de la température (B) sur une valeur trop faible	Remonter le thermostat.	Opérateur
	L'interrupteur de l'appareil n'est pas positionné sur le brûleur.	Mettre le brûleur en marche.	Opérateur
	La protection contre manque d'eau du bloc de sécurité était arrêtée.	Assurer une sufissante alimentation d'eau. Contrôler l'étachété de l'appareil.	Opérateur
	Le robinet de gaz est fermé.	Ouvrir le robinet de gaz.	Opérateur
	Le limiteur de la température maxi-male à la sortie d'eau (>110 °C) se a déclenché.	Laisser refroidir la chaudière et redémarrer l'appareil.	Opérateur
		Vérifier le thermostat.	Service après-vente
Levoyant de contrôle Ther-mostat de gaz résidutaire (K)s'allume.	Aucune alimentation de gaz.	Ouvrir l'alimentation de gaz.	Opérateur
	L'alimentation d'air fournie ou d'air extrait est bouchée.	Vérifier le système de ventilation et d'évacua-tion des gaz.	Opérateur
	Le fon de la chaudière est trop chaud. Le limiteur de la tempé-ra-ture maximale au fond de la chaudière (>80 °C) se a déclenché. Aucun eau de condensation au fond de la chaudière.	Remplir 5 litres d'eau par la bouche pour mesure le gaz résiduaire.	Opérateur
	L'automate du chauffage au gaz est positionner sur anomalie.	Presser la touche de déverrouillage du relais de gaz (I).	Opérateur
	Pas d'allumage. *	Contrôler la distance de l'automate du chauffage au gaz et du cable d'allumage. Corriger la distance ou échanger les pièces défec-tueuses. Si nécessaire nettoyer.	Service après-vente
	La ventilation ou la platine de com-mande de la fréquence de rotation est défectueuse. *	Vérifier la ventilation et la platine de com-mande de la fréquence de rotation. Contrôler la fiche et le cable d'alimentation. Change les pièces défectueuses.	Service après-vente

Remarque

Actionner la touche de déverrouillage Thermostat de gaz résidutaire (J) pour déverrouiller la surveillance de faux.

Panne	Eventuelle cause	Remède	Par qui
Levoyant de contrôle Thermostat de gaz résidutaire (K) s'allume.	Le limiteur de gaz résidutaire a été déclenché.	Ouvrir la poignée-pistolet jusqu'à ce que l'apareil soit refroidi. Mettre l'appareil hors et sous tension au niveau du panneau de l'ex-ploitant afin de débloquer le limiteur de température. Si le défaut réapparait, contacter le service après-vente.	Opérateur
Levoyant de contrôle de la protection de détartrage (H) s'allume	Utiliser adoucisseur.	Remplir adoucisseur.	Opérateur
Insuffissante ou aucune ex-traction de détergent	Doseur sur position "0".	Ajustement de la vanne de dosage pour dé-tergents.	Opérateur
	Le filtré de détergent est bouché ou le réservoir est vide.	Nettoyer respectivement replir.	Opérateur
	Les flexibles, le doseur ou la élec-trovalve de détergent sont non-étanches ou bouchés.	Contrôler, nettoyer.	Opérateur
	L'électronique ou la électrovalve est en panne.	Échanger	Service après-vente
L'appareil ne monte pas en pression complète	Rincer la busette.	Substituer la busette.	Opérateur
	Le réservoir de détergent est vide.	Remplir détergent.	Opérateur
	Ne pas suffisante d'eau.	Veiller à ce qu'il y a une alimentation sufis-sante d'eau.	Opérateur
	Le tamis à l'entrée d'eau est bouché.	Contrôler, démonter le tamis et nettoyer.	Opérateur
	Le doseur de détergent est non-étanche.	Contrôler et boucher.	Opérateur
	Les flexibles de détergent sont non-étanche.	Échanger	Opérateur
	La soupape flottante coince.	Contrôler le fonctionnement.	Opérateur
	La soupape de sécurité est non-étanche.	Contrôler le réglage, en cas de besoin mon-ter un nouveau joint.	Service après-vente
	Le doseur de quantité est non-étanche ou est régèle trop bas.	Contrôler les pièces de soupape, en cas de dommage échanger et en cas de salissure nettoyer.	Service après-vente
	La électrovalve pour l'élimination de la pression est en panne.	Échanger l'électrovalve.	Service après-vente
La pompé à haute pression frappe, le manomètre pivote très fort	L'amortisseur de pivotage est en panne.	Échanger l'amortisseur de pivotage.	Service après-vente
	La pompé à eau n'aspire pas suf-fissament d'air.	Contrôler le système d'aspiration et éliminer la non-étanchêté.	Opérateur
Lorsque la poignée-pistolet est ouverte, l'appareil ne cesse de semettre sous et hors tension	Buse de la lance bouchée.	Contrôler, nettoyer.	Opérateur
	L'appareil est entartré.	Cf. chapitre "Calcification".	Opérateur
	La position de fonctionnement du surintensitueur s'avait déréglé.	Laisser régler de nouveau le surintensitueur.	Service après-vente
	Le tamis du dispositif de sécurité en cas de manque d'eau est bouché.	Contrôler, démonter le tamis et nettoyer.	Opérateur
L'appareil ne s'accrit pas lorsque la poignée-pistolet est fermée	La pompé n'est pas purgé com-plettement.	Positionner l'interrupteur de l'appareil sur "0" et tirer la poignée-pistolet jusqu'à il ne coule plus de liquide de la buse. Mettre ensuite en marche l'appareil. Répéter cette procédure jusqu'à la pression complète de service voulu est attendue.	Opérateur
	La soupape de sécurité respectivement le joint de la soupape de sécurité sont défectueuses.	Substituer la soupape de sécurité respectivement le joint.	Service après-vente
	Pressostat de la surintensité.	Contrôler le pressostat et la surintensité.	Service après-vente

Accessoires

Produit détergent

Les détangers facilitent les travaux de nettoyage. Une sélection de détangers est représentée dans le tableau. Avant d'utilier le détangent, dire attentivement les consignes sur l'emballage.

Champ d'application	Salissure, façon d'application	Produit détergent	Valeur pH (environ) solution de 1 % dans l'eau de distribution
Exploitation de vehicule, stations de services, ac-conage, parcs de vehi-cules	Poussière, saleté de la rue, fluide pétrolier (sur des bouteilles la-quées)	RM 55 ASF **	8
		RM 22/80-Poudre ASF	12/10
		RM 81 ASF	9
		RM 803 ASF	10
		RM 806 ASF	11
	Conservation de vehicule	RM 42 Cire floide pour le nettoyeur à haute pression	8
		RM 820-Cire chaude ASF	7
		RM 821-Cire de pulverisation ASF	6
		RM 824-Super-Cire perlière ASF	7
		RM 44 nettoyeur de gel pour les jantes	9
Industrie transformatrice des métaux	Des huiles, graisses, poussière et saletés similaires	RM 22-Poudre ASF	12
		RM 55 ASF	8
		RM 81 ASF	9
		RM 803 ASF	10
		RM 806 ASF	12
		RM 31 ASF (forte saleté)	12
		RM 39-liquide (avec protection contre corrosion)	9
Exploitations de denrée alimentaire	Légères jusqu'à moyennes sale-tés, graisses/huiles, grandes surfaces	RM 55 ASF	8
		RM 81 ASF	9
		RM 882 mousse de gel OSC	12
		RM 58 ASF (détergent à mousse)	9
		RM 31 ASF *	12
	Résine fumée	RM 33 *	13
	Nettoyage et désinfection	RM 732	9
	la désinfection	RM 735	7...8
	Calcaire, dépôts minérales	RM 25 ASF *	2
		RM 59 ASF (nettoyage à mousse)	2
Secteur sanitaire ***	Calcaire, pierre d'urine, savons etc.	RM 25 ASF * (nettoyage de base)	2
		RM 59 ASF (nettoyage à mousse)	2
		RM 68 ASF	5

^* = seulement pour breve utilisation, méthode de deux pas, rincer avec eau claire
= ASF = bien séparable
*** = le Foam-Star 2000 est fait pour le prérinçage

Montage de l'installation

Uniquement pour le personnel spécialisé et autorisé!

Généralités

• Le dispositif de chauffage de l'appareil est une installation de combustion. À l'installation les règlements régionales valables sont à respecter.
• Utiliser uniquement des cheminée/conduites de gaz résiduaire éprouvées

Gaz en général

• L'installation des conduites de gaz ainsi que le raccord du côte de gaz de l'appareil, peut résulter seulement d'une société spécialisée admise dans le métier de gaz et d'eau.
• Les réglages et les réparations ne peuvent être effectuels que par les monteurs du service après-vente de Kächer.

Flexible gaz

• Un manomètre et une soupape d'arrêt sont prévus dans le flexible gaz, qui doit avoir au moins 1 pouce de largeur nominale.
• En raison des vibrations causées par la pompe à haute pression, la connexion entre le flexible gaz rigide et l'appareil doit être effectue avec un tuyau flexible de gaz.
• A des flexibles gaz de plus que 10m de longueur, la largeur nominale doit avoir 1 1/2 pouce ou plus. Le raccordement au gaz à l'appareil doit avoir 1 pouce.

Danger

En vissant le tuyau flexible de gaz au brûleur, l'écrou-raccord doit être contre-tenu avec une clé à fourche SW 36. L'écrou-raccord ne se peut pas tordait à l'égard du corps du brûleur. Le jointoyage d'orifice filtré doit être effectué avec les moyens d'étanchéité admis par DVGW. En finissant la connexion, le point de jonction doit être contrôle sur sa étanchéité avec un spray quicherche des fuites admis par DVGW.

La largeur de tube du flexible gaz doit être calculée selon DVGW TRGI de 1986 ou TRF de 1996. La largeur nominale du raccordement de l'appareil n'est pas automatiquement la largeur nominale du flexible gaz. Les dimensions et l'skeleton du flexible gaz doivent être réalisées selon les normes et les instructions correspondantes.

Répartiteur air / gaz résiduaire

• Chaque apparéil doit être connecté à conduit d'évacuation séparé.
• Le conduit d'évacuation des gaz brûlés doit être effectué en conséquence des instructions locales et en accord avec un installateur compétent.

Appareil à gaz avec conduit de fumées, qui retire l'air de combustion d'espace d'installation

Type B23

Appareil à gaz sans protection de courant à laquelle toutes les pieces sous pression du chemin de gaz résiduaire sont rincées par l'air de combustion. L'installation de B23 ouvre la possibilité de connecter l'appareil à une cheminée traditionnelle selon DIN 18160 et de l'utilisée dépendement de l'air d'espace. La condition est que la cheminée est apropriée de raccorder des appar兼ls de pouvoir calorifique inférieur (par exemple en répartan la cheminée par la perception d'un tube d'accier spécial).

Appareil à gaz avec conduit de fumées qui retire l'air de combustion de l'air libre à l'aide d'un système fermé.

Type C33

Appareil à gaz avec l'adduction d'air de combustion et commande de gaz résiduaire verticalément sur le toit. Les embouchures se trouvent pres un à l'autre dans le même domaine de pression.

Type C43

Appareil à gaz avec l'adduction d'air de combustion et commande de gaz résiduaire pour raccorder à un système d'air - gaz résiduaire.

Type C53

Appareil à gaz avec l'adduction séparée d'air de combustion et commande de gaz résiduaire. Les embouchures se trouvent dans les différentes domains de pression.

Remarque :Pour atteindre les valeurs de combustion prescrites, l'aspiration de la cheminée mentionnée dans les caractéristiques techniques doit être respectée.

Ecoulement de condensat

La conduit de condensat doit être siphonée directement au raccordement de condensat. L'hauteur de siphon doit faire 30 cm. Le siphon est compris dans la livraison. La conduit de condensat ne peut avoir une liaison fixe avec la canalisation. Le condensat doit s'écoule librement dans un trémie ou dans un réservoir de neutralisation.

Montage au mur

• Avant le montage, vérifier la résistance du mur. Le matériel de fixation ci-joint est approprié pour béton. Utiliser pour les murs de briques et de béton-gaz des chevilles et des vis appropriées, p.ex. tirant d'ancrage injecté (image de forage cf. feuille de mesure).
  Figure 3 - Pos. 19 et 25

L'appareil ne doit être branché obstinément avec le réseau de la conduite d'eau ou de la conduite à haute pression. Les flexibles de connexion doivent être montés absolument.

Figure 3 - A

Entre le réseau de la conduite d'eau et la tuyauterie de raccordement il est prévu un robinet d'arrêt.

Montage des conduitess à haute pression

Lors du montage des conduites haute pression, respecter les reglementations nationales correspondantes en vigueur.

• La différence de pression dans le tuyautage doit être sous 1,5 MPa.
  Le tuyautage complet doit être éprouvé avec 32 MPa.
• L'iso1ation du tuyautage doit etre résistante a la tempereut residue qu'a 100^

Installer le réservoir de dédTenger

Figure 3 - pos. 20

Le réservoir doit être installé, afin que le niveau inférieure de dé-tergent doit se situé pas plus de 1,5 m sous le fond de l'appareil et le niveau supérieure ne pas au-dessous du fond d'appareil.

Alimentation en eau

Figure 3 - B et Pos. 19

Raccorder l'entrée d'eau avec un flexible approprié d'eau au réseau de distribution d'eau.
- La capacité de l'alimentation d'eau doit être au moins de 1300 l en au moins de 0,1 MPa.
- La tempéautre doit se situé sous le 30^ .

Branchement electrique

Attention

L'impédance de réseau maximale admissible au niveau du point de raccordement ne doit enaucun cas être dépassee (voir Caracteristiques techniques).En cas de doute concernant l'impédance de réseau presente sur votre point de raccordement, veuillez vous adresser à l'entreprise responsable de votre alimentation energetique.

Remarque :Les procédures de mises en marche peuvent conduire à des baisses de tension de courte durée. Si le circuit électrique n'est pas approprié, d'autres apparèils peuvent subir des endommagements.

Pour les données de raccordement, se référer à la section Caractéristiques techniques et à la plaque signalétique.
- Le raccordement électrique doit être effectué par un électricien et doit correspondre à la CEI 60364-1.
- Des pièces sous tension, des câbles et l'appareil qui se trouven dans le poste de travail doivent être dans en état im-pécable.

Pour éviter des accidents électriques nous recommendons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite place en amont (courant de déclenchement nominal maximal de 30 mA).

Raccord électrique solidement monté

Etablir le raccordement electrique.

Pour arrêter le nettoyeur à haute pression stationnaire, un interrupteur principal (Figure 3 - pos.6) doit être fixé à un endroit non dangereux et facilement accessible.

L'étendue d'ouverture de contact du commutateur principal doit faire au moins 3 mm.

Raccord électrique avec fiche / prise

Monter la prise de Cekon au cable de jonction de l'appareil.
Mettre la prise de Cekon dans la prise.

Pourmettrele nettoyeuràhaute pression stationnairehors service,la prise de Cekon doit être bien accessible pour la séparation de réseau.

Première mise en service

L'appareil est réglé en usine comme apparéil à gaz naturel pour le type de gaz G°20 et comme apparéil à gaz liquéfié sur G°31. Lors de la modification de l' apparéil à gaz naturel sur G°25 ou autres (voir plaque de type) gaz naturels ou de l' apparéil de gaz liquéfié sur G°30 ou autres gaz liquéfiés (voirplaque de type), les valeurs de gaz d'échéppement pour l' apparéil à gaz naturel et pour l' apparéil à gaz liquéfié doivent être réglées selon l'information de service.

Le nouveau type de gaz régle est inscrit sur la plaque vide jointe et celle-ci est apposée dans le champ d'inscription sur le côte droit de l'appareil. Simultanément, l'étiquette appossée en usine, compteant l'indication G°20 (appareil à gaz naturel) ou G°31 (appareil à gaz liquéfié), doit être retiree.

Contrôler le raccordement au gaz.

Attention

Risque de dommage de l'appareil par surchauffage.

Raccorder le siphon au fond de la chaudière et replir avec eau.
Remplir la chaudière au-dessus de l'ouverture de la chiminée avec 4 litres d'eau.
Avant la mpremière utilisation couper la pointe de la couvercle du réservoir d'huile sur la pompe à eau.

Mesures avant la mise en service

Figure 3 -pos. 14

Connecter le flexible à haute pression au piognée-pistolet et à la sortie à haute pression de l'appareil ou au réseau du flexible à haute pression.

Fixer le nez de buse (b) avec l'écrou-raccord (a) à la lance (d). Faire attention que le joint (c) est bien placer dans l'encôche.

Enlever le ressort (c) du support du couvercle (b) du réservoir d'adoucisseur (a).
Remplir le réserve avec l'adoucisseur de Kärcher RM 110 (N° de commande 2.780-001).

Danger

Tension électriche dangereuse! Seul un électricien spécialisé est habilité à effectuer ce réglage.

Determininer la durete de l'eau locale :
- En contactant le distributeur local,
- avec un apparéil pour essai de durée (N° de commande 6.768-004).
Retirer le capot d'appareil.
Ouvrir le boitier de commande du panneau de l'exploitant.

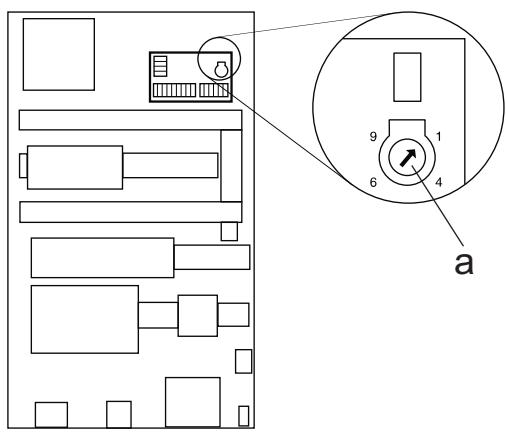

Régler le potenciomètre rotatif (a) selon la dureté d'eau. Le réglage correcte est mentionné dans le tableau.

Example :

Pour une durée d'eau de 15^ , régler au potenciomètre rotatif la valeur d'échelle 6. Le temps de pause est alors de 31 secondes, c'est-à-dire que toutes les 31 secondes, l'électrovanne s'ouvre brièvement.

Dureté d'eau (°dH)	5	10	15	20	25
Échelle au potenciomètre rotatif	8	7	6	5	4,5
Temps d'arrêt (sécondes)	50	40	31	22	16

Modifier le temps de la disponibilité opérationnelle

Le réglage du temps de la disponibilité opérationnelle résultat sur la platine plus grande à la côte latérale gauche d'armoire électronique.

Le temps de la disponibilité opérationnelle est régèle par l'usine au minimum de 2 minutes et peut être augmenté jusqu'à 8 minutes maximum.

Figure 3

Pos.	Matériel d'installation	N° de ref.
1	Boulonnage d'angle	6.386-356
2	Kit de pieces Pièces de raccordement, gaz résiduaire	2.640-425
3	Kit de pieces Raccordement de chau-dière, gaz résiduaire	2.640-424
4	Kit de pieces Siphon	2.640-422
5	Isolation thérmique	6.286-114
6	Interrupteur principal	6.631-455
7	Lot de tuyautage, acier zingué	2.420-004
	Lot de tuyautage, acier inoxidable	2.420-006
8	Lot de pieces de la télécommande	2.744-008
9	Lot des pieces de la touche d'arrêt d'ur-gence	2.744-002
10	Boulonnage de T	6.386-269
11a	Bouche de raccordement, laiton	2.638-180
	Buche de raccordement, acier inoxidable	2.638-181
11b	Robinet d'arrêt NW8, acier zingué	4.580-144
	Robinet d'arrêt NW 8, acier inoxidable	4.580-163
11c	Pièce firme de transmission rapide	6.463-025
11d	Pièce lâchée de transmission rapide	6.463-023

Pos.	Matériel d'installation	N° de ref.
12	Porte-tuyau	2.042-001
13	Dévidoir	2.637-238
14	Tuyau à haute pression 10 m	6.388-083
15	Poinnée-pistolet de compression facile	4.775-463
	Régulateur rotatif HDS 9/16-4	4.775-470
	Régulateur rotatif HDS 12/14-4	4.775-471
16	Support de lance	2.042-002
17	Lance	4.760-550
18	Nez de la buse HDS 9/16-4	2.883-402
	Nez de la buse HDS 12/14-4	2.883-406
19	Tuyau à eau	4.440-282
19a	Électrovalve de l'alimentation d'eau	4.743-011
20	Réserveir de détergent, 60 l	5.070-078
21	Flexible gaz R1"	6.388-228
22	Robinet d'arrêt gaz R1"	6.412-389
23	Manomètre, gaz (Attention! Orifice de replissage est prévu par le maître de l'ouvrage.)	6.412-059
24	Lot de pièces de la console de mur	2.053-005
	Lot de pièces du châssis du fond	2.210-008
25	Flexible haute pression	6.389-028

Déclaration de conformité CE

Nous certifi ons par la presente que la machine specifie ci-apres répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur haute pression

Type: 1.251-xxx

Directives européennes en vigueur :

2009/142/CE

Normes harmonisées appliquées :

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

HDS 12/14:

EN 61000-3-3:2008

HDS 9/16:

EN 61000-3-11: 2000

Spécifications appliquées:

QA 195 (pas GPL)

Nom du service désigné:

pour 2009/142/CE

GASTEC

Wilmersdorf 50

7327 AC Apeldoorn

N^ d'identification 0063

5.957-648

Les soussignés agissant sur ordre et sur procuration de la Direction commerciale.

CEO

Télécopieur: [phone]

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d'eventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause.

Service après-venture

Type de station :	N° de fabrication :	Date de mise en service :
Contrôle effectué le :Résultat :
		Signature
Contrôle effectué le :Résultat :
		Signature
Contrôle effectué le :Résultat :
		Signature
Contrôle effectué le :Résultat :
		Signature

Stand	0,5	1	8
Hoeveelheid reinigingsmiddel [l/h]	14...15	22...24	50
Reinigungsmiddelconcentratie [%]	1,5	2,5	>5

Sietfiltru dens pievada

1. attëls - 3. poz.

Aizslegt udens padevi.
Atskruvet no ierices udens padeves sluteni.
Izbidiet sietfiltru ar skruvgriezi ara no piesleguma.
Sietftiltra tirišana
lemontējiet apgrieztā secībā.

Sietfiltrus udens trukuma drosinatajā

Nogemiet apšuvuma panejus.
Noskrüvējiet no drošības bloka lenka detalu.
