Type de produit	Interphone filaire
Marque	ABUS
Modèle	CASA30300
Dimensions (unité intérieure)	Environ 130 x 90 x 30 mm
Poids (unité intérieure)	Environ 200 g
Alimentation	12 V DC via transformateur secteur
Consommation électrique	Veille < 0,5 W, actif < 2 W
Nombre de stations intérieures max.	Jusqu'à 3
Nombre de stations extérieures max.	1
Type de câblage	2 fils sans polarité
Distance de câblage max.	100 m
Fonctions principales	Communication bidirectionnelle, sonnerie, commande de gâche électrique, écran couleur 7" (optionnel)
Étanchéité unité extérieure	IP44
Matériau unité extérieure	Aluminium brossé
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide, éviter produits abrasifs
Sécurité	Protection contre les surtensions, code de sécurité individuel pour accès
Pièces détachées et réparabilité	Pièces disponibles via ABUS, réparation possible par installateur agréé
Garantie	2 ans
Température de fonctionnement	-10 °C à +50 °C
Contenu de la boîte	Unité intérieure, unité extérieure, transformateur, notice d'utilisation, kit de fixation

FOIRE AUX QUESTIONS - CASA30300 ABUS

Comment installer l'interphone ABUS CASA30300 ?

L'installation nécessite de raccorder l'unité extérieure à l'unité intérieure via un câble à deux fils. Branchez le transformateur secteur fourni. Suivez le schéma de câblage dans la notice. Pour une installation sans erreur, faites appel à un électricien.

Puis-je ajouter plusieurs unités intérieures ?

Oui, le système supporte jusqu'à 3 unités intérieures. Elles se connectent en parallèle sur les mêmes fils. Chaque unité sonnera et permettra de communiquer.

Comment régler le volume de la sonnerie ?

Sur l'unité intérieure, utilisez le bouton de réglage du volume situé sur le côté. Tournez-le dans le sens horaire pour augmenter le volume, antihoraire pour diminuer.

Que faire si l'interphone ne sonne pas ?

Vérifiez d'abord l'alimentation (transformateur branché et allumé). Assurez-vous que le câblage est correct et que les connexions sont bien serrées. Si le problème persiste, testez avec une autre unité intérieure.

Puis-je ouvrir la porte à distance ?

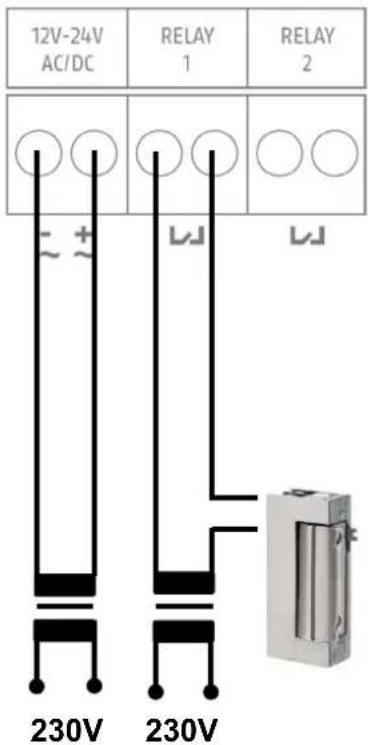

Oui, l'interphone permet de commander une gâche électrique. Appuyez sur le bouton prévu à cet effet sur l'unité intérieure pendant la communication. Vérifiez la compatibilité de votre gâche (12 V AC/DC).

Comment nettoyer l'unité extérieure ?

Utilisez un chiffon doux légèrement humide avec de l'eau savonneuse. Ne jamais utiliser de produits abrasifs ou de solvants. Rincez à l'eau claire et séchez.

L'écran est très sombre, que faire ?

Vérifiez les réglages de luminosité dans le menu de l'unité intérieure. Si le problème persiste, l'écran peut être défectueux. Contactez le service après-vente ABUS.

Quelle est la portée maximale du câble ?

La distance maximale entre l'unité extérieure et intérieure est de 100 mètres avec un câble de section 0,5 mm². Au-delà, utilisez un câble de section supérieure.

Puis-je utiliser l'interphone sans transformateur ?

Non, l'interphone nécessite une alimentation 12 V DC fournie par le transformateur inclus. Ne pas utiliser d'autre source d'alimentation pour éviter d'endommager l'appareil.

Où trouver les pièces de rechange ?

Les pièces de rechange (unités, câbles, transformateurs) sont disponibles auprès des revendeurs agréés ABUS ou sur le site officiel. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI CASA30300 ABUS

Système vidéo sans fil Eycasa pour portes & bâtiments

Manuel d'utilisateur

Version 09/2014

CE

Traduction française de la notice originale allemande. À conserver pour utilisation ultérieure.

Introduction

Chère cliente, cher client,

nous vous remercions d'avoir porté votre choix sur ce produit.

Ce produit est conforme aux exigences des directives européennes en vigueur.

La déclaration de conformité est disponible auprès de :

Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lisez attentivement le présent manuel d'utilisateur !

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans le manuel sont des marques déposées. Tous droits réservés.

Pour plus de renseignements, adressez-vous à votre installateur ou revendeur spécialisé.

Mise en garde selon § 201 du code pénal allemand :

Toute personne enregistrant sur support audio les paroles d'autrui, prononcées de manière non publique et sans consentement préalable, et faisant usage ou mettant cet enregistrement à la disposition de tiers, est passible d'une amende ou d'une peine d'emprisonnement.

Toute personne écoutant ou divulguant intégralement, ou même partiellement, les paroles d'autrui ayant été enregistrées sans le consentement préalable de la personne intéressée, encourt les mêmes peines que celles citées ci-dessus.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous veniez cependant à remarquer des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler.

La société ABUS Security-Center GmbH décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center GmbH n'est pas responsable des dommages directs et indirects consécutifs qui seraient liés à l'équipement, à la puissance et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des symboles

	Le symbole représentant un éclair à l’intérieur d’un triangle est utilisé en cas de risque pour la santé de l’utilisateur, par exemple de risque d’électrocution.
	Le symbole représentant un point d’exclamation à l’intérieur d’un triangle signale à l’utilisateur la présence, dans ce manuel, d’instructions importantes qui doivent être impérativement respectées.
	Ce symbole indique la présence de conseils et instructions d’utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d’utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité en cas de dommages consécutifs.
	Nous déclinons toute responsabilité en cas de dommages matériels et/ou corporels résultant d’une manipulation impropre ou du non-respect des consignes de sécurité. Dans ce type de cas, la garantie devient caduque.

Cet appareil a été fabriqué dans le respect de normes de sécurité internationales. Lisez attentivement les consignes de sécurité suivantes.

Consignes de sécurité

1. Alimentation électrique

Les appareils sont alimentés en courant continu 12 V par un bloc d'alimentation.

Utilisez les appareils uniquement avec des sources de courant dont la tension secteur correspond à celle indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Coupez l'alimentation électrique de l'appareil avant de procéder à toute opération d'installation ou de maintenance.

1. Surcharge

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Liquides

Protégez l'appareil de sorte qu'aucun liquide ne puisse pénétrer à l'intérieur.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs. Veuillez pour cela couper l'alimentation électrique de l'appareil.

1. Accessoires

Ne raccordez que des appareils expressément conçus à cet effet. Sinon, cela pourrait provoquer un danger ou endommager l'appareil.

1. Lieu d'installation

La platine de rue Eycasa est conçue pour une utilisation en extérieur abrité. Le module de base Eycasa est uniquement conçu pour une utilisation à l'intérieur. En cas de chute, même de faible hauteur, les produits risquent d'être endommagés.

Installez les produits de manière à ce que le capteur d'images ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage indiquées au chapitre correspondant du présent manuel d'utilisateur.

Veillez à ne pas placer les appareils à proximité de radiateurs, de fours et autres sources de chaleur et à ne pas les exposer directement aux rayons du soleil.

Utilisez les appareils uniquement dans un endroit dont la température se situe dans la plage des températures ambiantes admissibles.

La portée de la transmission radio dépend de différents facteurs ambiants. Les données du lieu de montage peuvent avoir une influence négative sur la portée. Il est ainsi possible d'atteindre une portée allant jusqu'à 100 m et, à l'intérieur des bâtiments, jusqu'à 30 m, si rien n'interfère entre le récepteur et l'émetteur (elle peut être inférieure en fonction des caractéristiques du bâtiment).

Les facteurs ambiants cités ci-après réduisent la portée et la fréquence d'images :

antennes-relais, piliers de ligne haute-tension, lignes électriques, murs et plafonds, appareils ayant une fréquence radio identique ou voisine.

Avertissements

Avant la première mise en service, vous devez avoir lu et respecter toutes les consignes de sécurité et d'utilisation.

1. Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :

• Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.
• Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.
• Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

• Le bloc d'alimentation de la caméra extérieure doit être protégé contre l'humidité et les liquides.

• Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

• N'ouvrez jamais le boîtier de la caméra extérieure ou le bloc d'alimentation.
• N'introduisez aucun objet métallique ni inflammable à l'intérieur de l'appareil.

• Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

• Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.

En cas de doute, confiez le montage, l'installation et le câblage à un électricien qualifié au lieu d'y procéder par vous-même. Les travaux effectués de manière non conforme et non professionnelle sur le réseau électrique ou sur les installations intérieures présentent non seulement un danger pour vous mais aussi pour d'autres personnes.

Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient constamment séparés. Ils ne doivent en aucun cas pouvoir être reliés, même lors d'une panne.

Évitez d'utiliser le produit dans les conditions ambiantes suivantes :

Emplacement humide ou humidité élevée de l'air (module de base Eycasa)

• Froid ou chaleur extrême
- Exposition directe aux rayons du soleil (platine de rue Eycasa)
- Poussière ou gaz, vapeurs ou solutions inflammables
- Fortes vibrations
- Champs magnétiques puissants, comme à proximité de machines ou haut-parleurs
- La caméra ne doit pas être orientée vers le soleil, cela pourrait détruire le capteur (platine de rue Eycasa)

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme....7
2. Composants système Eycasa....7
3. Caractéristiques et fonctions....8
4. Description de l'appareil....9

4.1 Description du module de base Eycasa....9
4.2 Description de la platine de rue Eycasa.... 10
4.3 Description de la caméra extérieure Eycasa.... 14

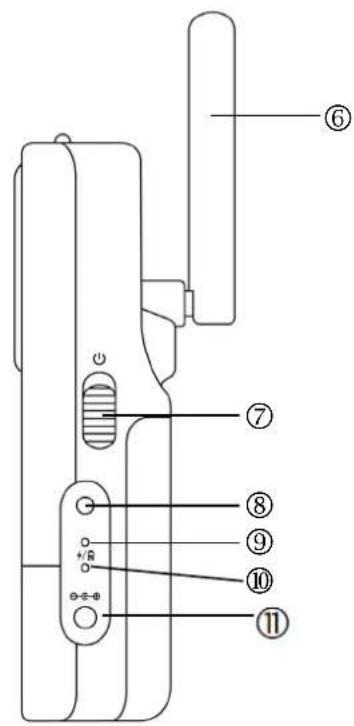

4.4 Description de la caméra Eycasa Family-Care 15

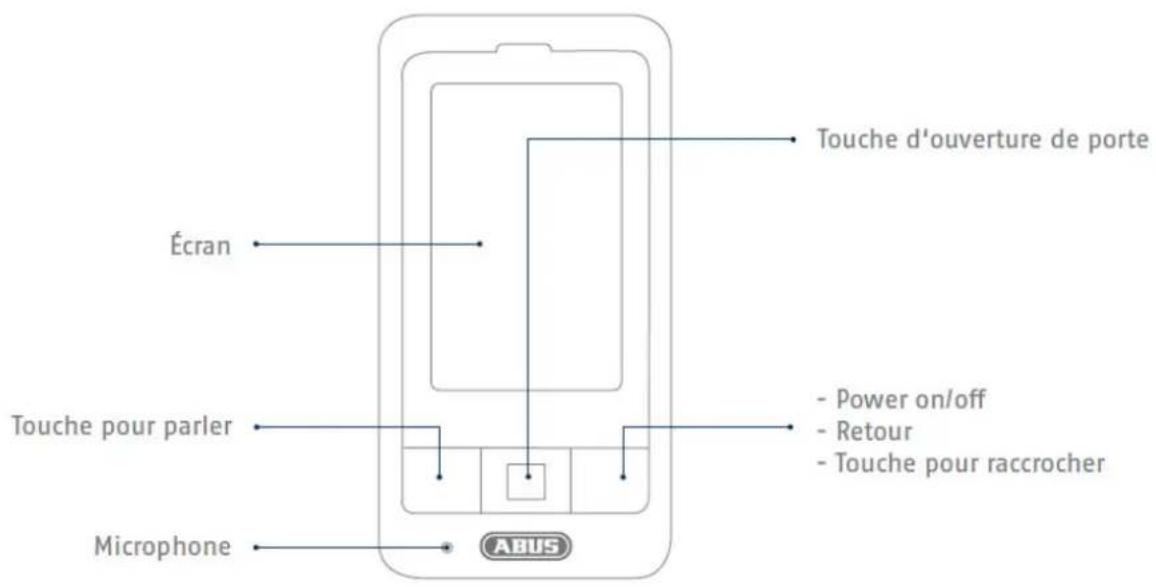

4.5 Description de l'élément mobile Eycasa.... 16

1. Programmation des composants système .... 17

5.1 Programmation des composants Eycasa dans le module de base Eycasa ..... 17

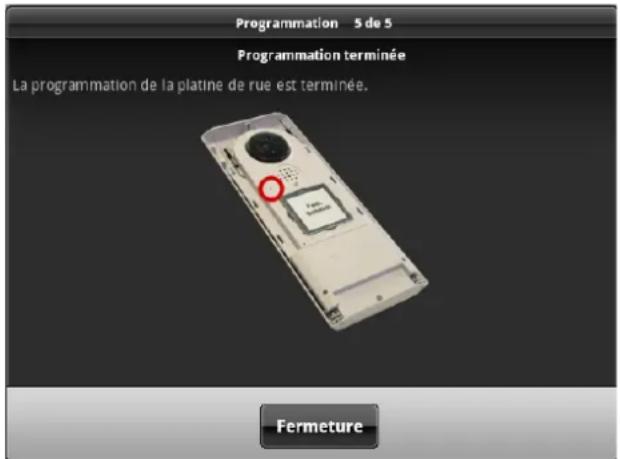

5.2 Programmation de la platine de rue Eycasa 17

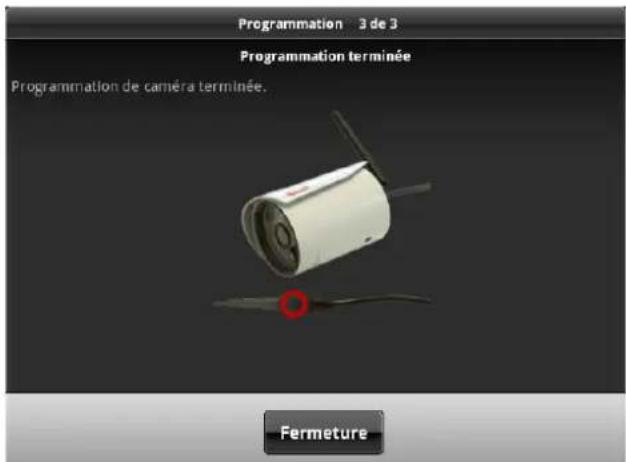

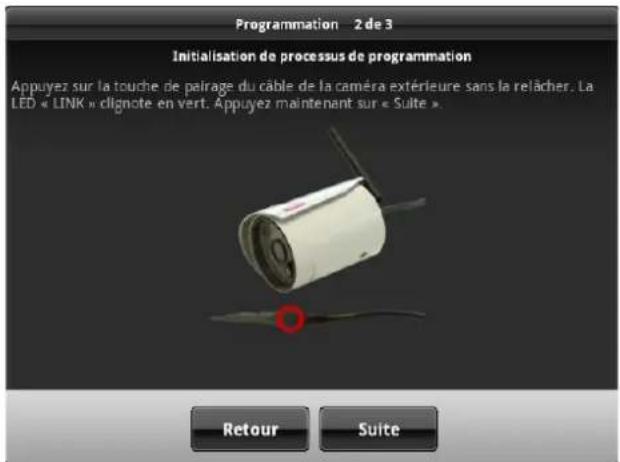

5.3 Programmation de la caméra extérieure Eycasa 20
5.4 Programmation de la caméra Eycasa Family-Care.... 20

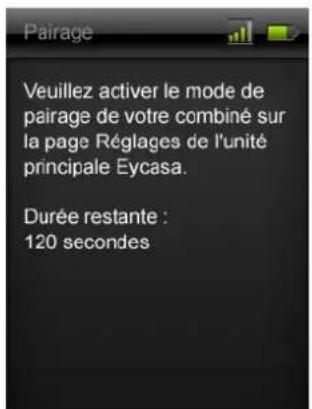

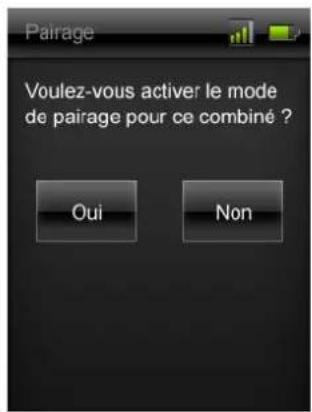

5.5 Programmation de l'élément mobile Eycasa....22

1. Montage des composants système 23

6.1 Montage du module de base Eycasa.... 23
6.2 Montage de la platine de rue Eycasa.... 24
6.3 Montage de la caméra extérieure Eycasa.... 26
6.4 Montage de la caméra Eycasa Family-Care 27
6.5 Montage de l'élément mobile Eycasa 28

1. Utilisation du système 29

7.1 Mise en service du module de base Eycasa.... 29
7.2 Commande de l'affichage en direct.... 29
7.3 Liste des événements et comportement des événements 31
7.3.1 La lecture des enregistrements d'événements.... 32
7.3.2 Sonnerie de porte 33
7.3.3 Clé Proximity.... 36

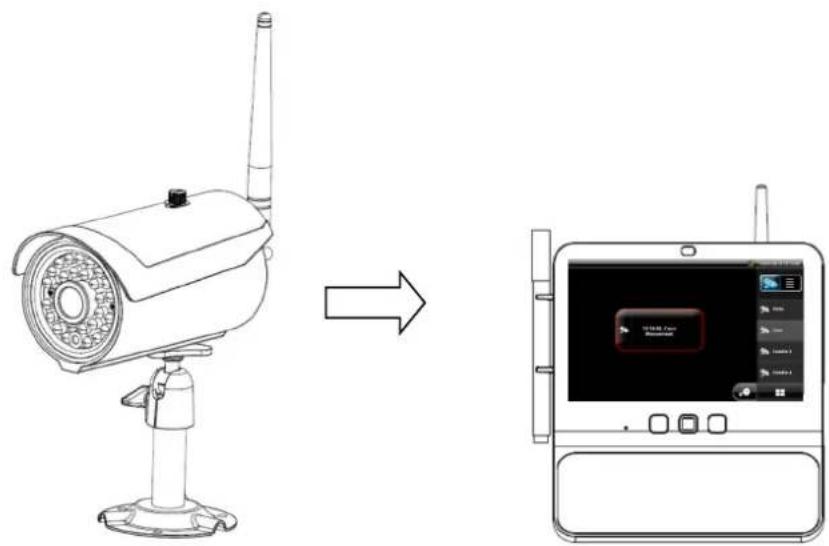

7.3.4 Mouvement 36
7.3.5 Événements de Family-Care.... 37
7.4 Généralités sur la configuration du système.... 38
7.4.1 Configuration de la serrure à code PIN.... 38
7.4.2 Configuration de la mise à jour du logiciel 38
7.4.3 Configuration de la langue 39
7.4.4 Configuration de l'écran de veille 39

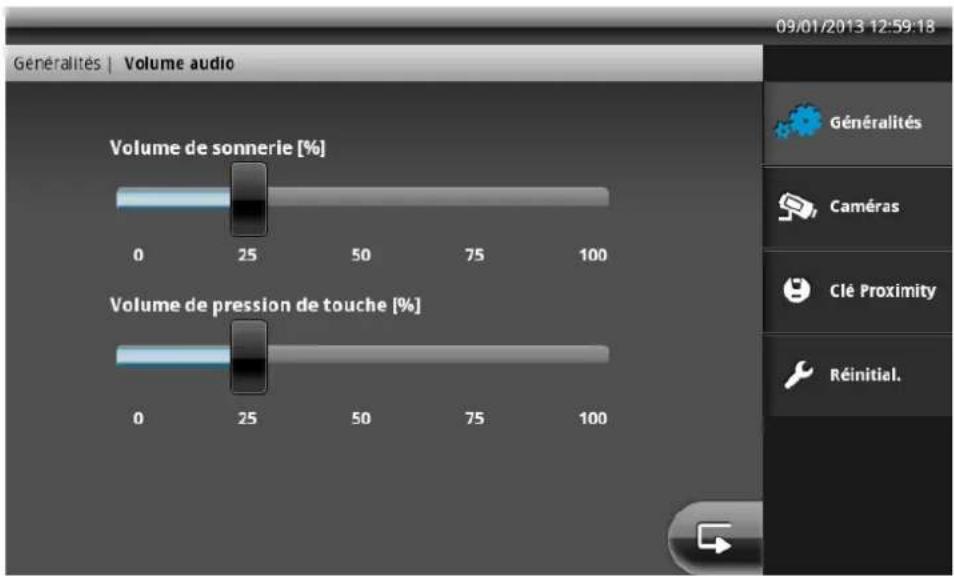

7.4.5 Configuration du volume 40
7.4.6 Configuration de l'heure et de la date 40
7.4.7 Configuration du réseau.... 41

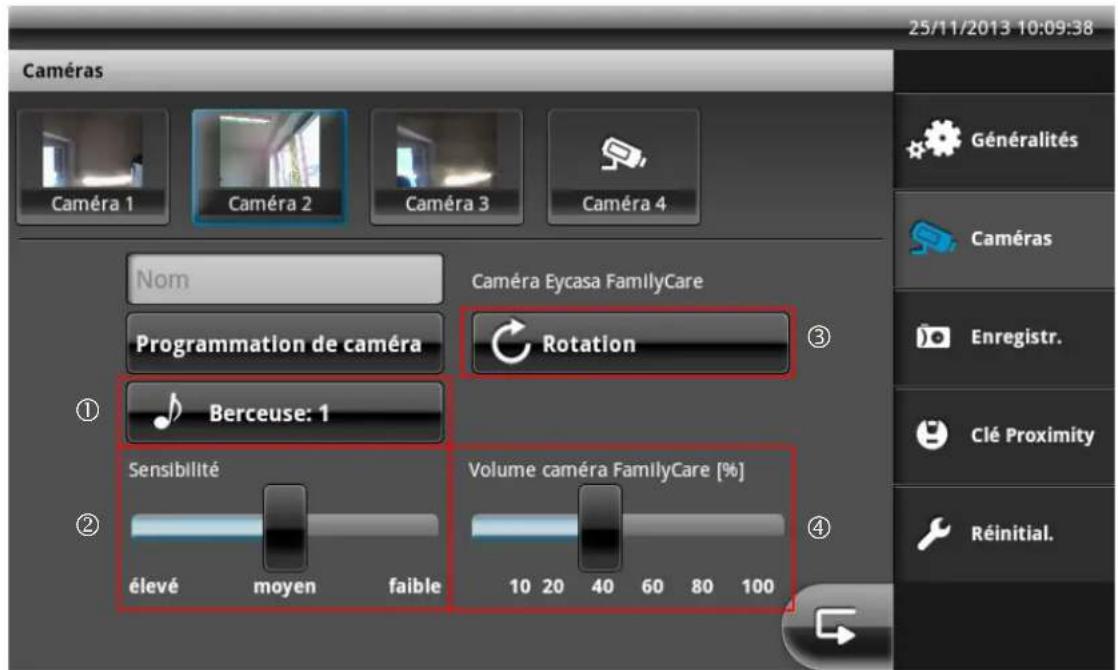

7.5 Configuration des caméras 42
7.6 paramètres d'enregistrement 45

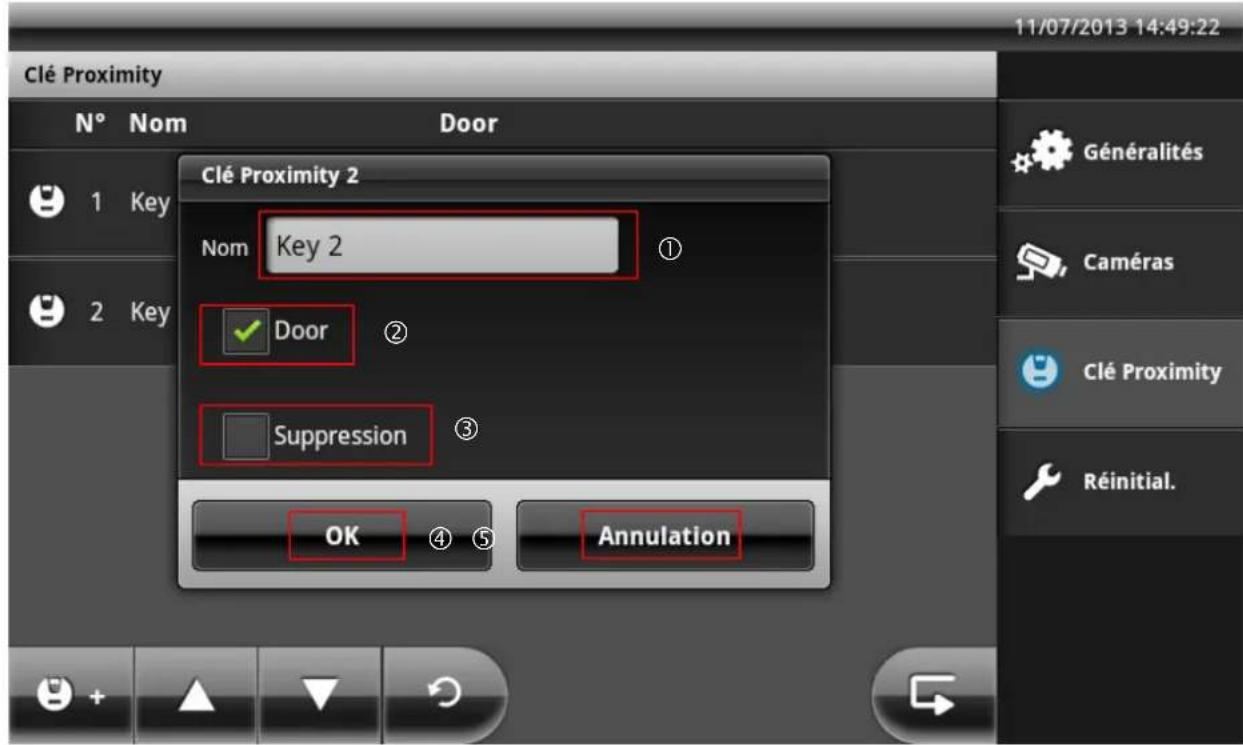

7.7 Réglages des clés Proximity.... 46

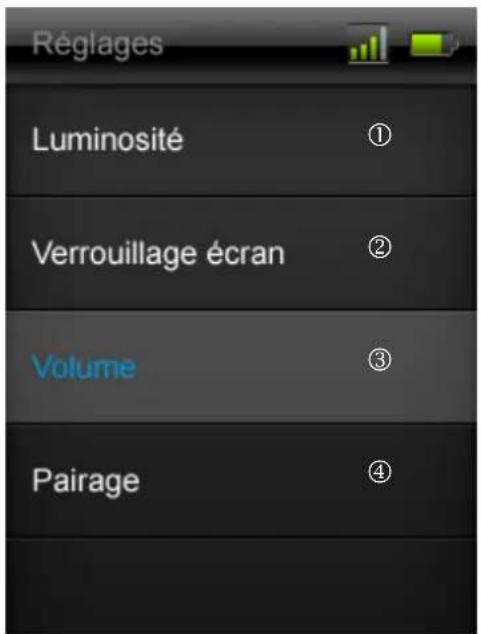

7.8 Réglages sur l'élément mobile Eycasa 48
7.9 Réglages d'usine 50

8. Maintenance et nettoyage 51

8.1 Maintenance 51
8.2 Nettoyage 51

9. Élimination....51

10. Données techniques .... 52

1. Utilisation conforme

Le système d'interphone sans fil Eycasa, composé d'un module de base et d'une platine de rue, vous permet d'utiliser votre interphone vidéo sans fil par radiocommunication 2,4 GHz (pour les données vidéo) et DECT (pour les données audio). La platine de rue peut être utilisée avec une alimentation électrique permanente (recommandé) ou avec des piles aux portes d'entrée. Lorsque la sonnette est actionnée, une communication est établie et une image vidéo affichée et, si la platine de rue est raccordée à un système d'ouverture de porte, les portes peuvent être ouvertes depuis l'intérieur en utilisant l'écran tactile du module de base. Les clés Proximity en option permettent également une ouverture confortable des portes depuis l'extérieur à la platine de rue.

Le système vidéo sans fil Eycasa pour portes & bâtiments peut en outre être complété par des composants supplémentaires de la gamme de produits Eycasa : une platine de rue supplémentaire (p. ex. : porte de derrière), ou des caméras extérieures Eycasa (surveillance des entrées ou du jardin). Le système peut gérer en tout jusqu'à 4 caméras de la gamme de produits Eycasa.

Vous trouverez une description détaillée des fonctions à partir du chapitre « 3. Caractéristiques et fonctions ».

2. Composants système Eycasa

CASA30100 Platine de rue Eycasa

Kit de piles Eycasa (en option)

CASA30500 (en option) Caméra extérieure Eycasa

FUBE50020 (en option) Clé Proximity

CASA30400 (en option) Caméra Eycasa Family- Care

CASA30300 Élément mobile Eycasa (en option)

3. Caractéristiques et fonctions

• Système vidéo sans fil Eycasa pour portes & bâtiments pour voir, parler, entendre et commander (système d'ouverture de porte)
• Kit du système vidéo sans fil Eycasa pour portes & bâtiments incluant une platine de rue Eycasa et un module de base Eycasa
• Transmission sans fil sûre par radiocommunication 2,4 GHz pour la vidéo et DECT 1,9 GHz pour l'audio
• Portée radio jusqu'à 30 m (éventuellement inférieure en fonction des caractéristiques du bâtiment) entre tous les composants système Eycasa et le module de base en intérieur
• Possibilité d'extension avec 3 caméras extérieures supplémentaires, ou une platine de rue et deux caméras extérieures supplémentaires
• Module de base Eycasa avec écran tactile 7" et microphone et haut-parleur intégrés
• Platine de rue Eycasa pour une utilisation en extérieur abrité avec fonction de vision nocturne de près intégrée et commande d'un système d'ouverture de porte électronique
• Caméra extérieure Eycasa avec fonction de vision nocturne de près intégrée
• Caméra Eycasa Family-Care avec fonction de détection de bruit intégrée (VOX) pour l'utilisation à l'intérieur

Le module de base est l'élément central du système.
Il est équipé d'un écran couleur tactile 7" et d'un menu d'utilisation intuitif. Peut être fixé au mur ou posé sur un meuble.
La platine de rue intègre une caméra, un interphone et un système d'ouverture de porte. Pose horizontale ou verticale, avec ou sans raccordement électrique. L'indice IP54 permet une utilisation en extérieur abrité.

Des caméras extérieures IR peuvent être intégrées au système afin d'assurer une surveillance sans faille de la maison. Les caméras permettent de surveiller les endroits les moins dégagés de la maison, par exemple les entrées du sous-sol ou les terrasses.

La caméra Family-Care, avec son design blanc, est équipée de LED IR pour vision nocturne afin de permettre l'identification des personnes et d'une fonction de détection de bruit.

4. Description de l'appareil

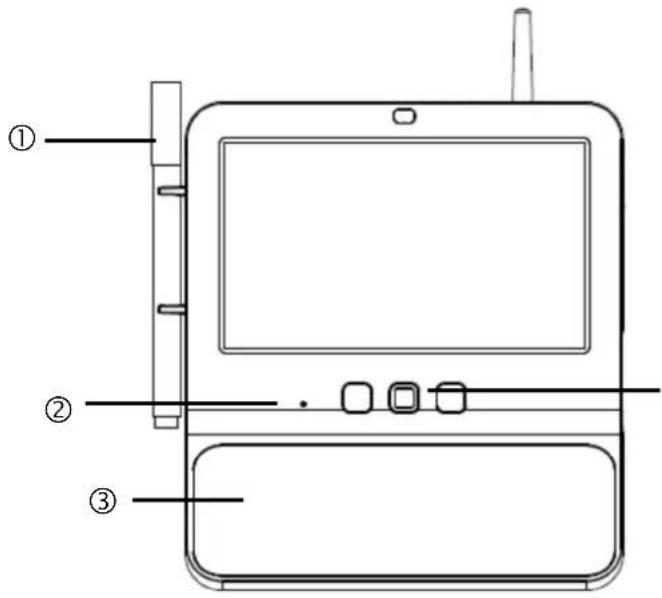

4.1 Description du module de base Eycasa

1	Marqueur pour tableau	Pour la prise de notes sur le tableau mémo. Le marqueur pour tableau peut être nettoyé à sec.
2	Microphone	Communication avec la platine de rue Eycasa et la caméra FamilyCare Eycasa.
3	Tableau mémo	Plaque de verre pour la prise de notes avec le marqueur pour tableau Eycasa.
4	Touches de commande Eycasa	Passage à la liste des événements.
		Passage à l'affichage en direct.
		Touche de retour (dans les menus).
5	Régulateur de volume	+: augmente le volume de la communication.▪: baisse le volume de la communication.
6	Carte SD	Slot pour cartes SD pour les mises à jour du logiciel et l'enregistrement.Compatible avec les cartes SD jusqu'à 32 GB SDHC.
7	Support de table	Support de table amovible, peut être remplacé par le support mural compris dans la livraison.
8	Alimentation électrique	12 V CC/1 AL'appareil démarre automatiquement quand il est raccordé au secteur.
9	Connexion RJ45	Connexion réseau intégrée 10/100 Mbit.
10	Haut-parleur Haut-parleur système pour la diffusion des données audio.

4.2 Description de la platine de rue Eycasa

1	Caméra Module caméra avec objectif fixe équipé d'un photodétecteur
2	LED d'état	Indique l'état de l'appareil
		LED rouge	Allumage continu	La sonnette est actionnée
		LED verte	Allumage continu	La communication est établie
		LED rouge Clignotement		Pas de connexion radio avec le module de base ou pas de pairage de l'appareil
		LED rouge + verte	Clignotement rapide	Le mode pairage est activé
		LED éteinte Permanent		Indique que l'appareil est prêt à fonctionner quand sous tension
3	Bouton de sonnette	Bouton de sonnette avec rétroéclairage (sauf en fonctionnement avec piles)Le rétroéclairage est automatiquement activé en mode nuit (photodétecteur de la caméra).Lorsque la sonnette est actionnée, une communication avec
		image vidéo est établie avec le module de base Eycasa.
4	Microphone	Microphone intégré pour communiquer avec le module de base Eycasa ou le module portable
5	Logo ABUS	Logo rotatif à 90° lors d'une installation horizontale de la platine de rue
6	Lecteur de clé Proximity	Lecteur de clé Proximity intégré pour l'utilisation des clés à puce ABUS (FUBE50020) à la platine de rueCette option n'est pas disponible lors du fonctionnement avec piles.
7	Connecteurs (face arrière)	Connecteurs pour la mise sous tension et les contacts relais (exemptes de potentiel, NO)Alimentation électrique : 12-24 V CA / CCRelais 1 = système d'ouverture de porteRelais2 = connexion sonnerieCette option n'est pas disponible lors du fonctionnement avec piles.
8	Compartiment des piles	Compartiment des piles amovible pour 6 x piles AA (1,5 V).Utilisez CASA30150.
9	Microphone Communication avec le module de base Eycasa
10	Haut-parleur	Haut-parleur intégré

Attention :La platine de rue est soumise à certaines limitations lors du fonctionnement avec piles afin de prolonger au maximum la durée de vie des piles. Les fonctions suivantes sont désactivées : clé Proximity, rétroéclairage du bouton de sonnette, fonction d'ouverture de porte (pas de commande des relais), transmission vidéo permanente.Lorsqu'elle fonctionne avec des piles, la platine de rue est en mode d'économie d'énergie et est réactivée à chaque fois que la sonnette est actionnée. L'établissement de la connexion avec le module de base dure alors environ 5 secondes.Nous vous conseillons d'utiliser la platine de rue avec une alimentation électrique permanente afin de pouvoir profiter de toutes les fonctions disponibles.

Exemples de raccordements d'un ouvre-porte /d'une sonnerie électronique

Description du bornier

Description	Remarque
12 V-24 AC/DC	Connexion réseau pour platine de rue 12-24 V tension continue ou 12-24 V tension alternative
RELAY 1	Borne de raccordement pour ouvre-porte électronique.Relais libre de potentiel, NO (normally open)
RELAY 2	Borne de raccordement pour sonnerie électronique.Relais libre de potentiel, NO (normally open)

Raccordement d'un ouvre-porte électronique :

raccordez l'ouvre-porte électronique à RELAY1 au choix à l'aide d'un bloc d'alimentation séparé (variante A) ou directement (variante B) via la tension d'alimentation de la platine de rue.

Pour la variante B, tenez compte de la tension d'alimentation autorisée de votre ouvre-porte :

• une tension trop élevée pourrait endommager votre ouvre-porte.
• En cas de consommation trop élevée de courant pour la commutation, l'alimentation réseau de votre platine de rue peut tomber en panne. Veillez à ce que le dimensionnement soit suffisant pour le bloc d'alimentation de la platine de rue (min. 1A ou supérieur).

Variante A

Variante B

Raccordement d'une sonnerie électronique :

Raccordez la sonnerie électronique à RELAY2. Avant l'utilisation, assurez-vous que votre sonnerie dispose d'un contact d'ouverture correspondant pour la commande. L'alimentation en tension de la sonnerie s'effectue avec la source de tension prévue pour la sonnerie (bloc d'alimentation séparé ou batteries).

En cas d'utilisation d'une sonnerie électromécanique, faites passer l'alimentation en tension par le RELAY2, afin qu'en cas de commutation par fermeture du circuit électrique, la sonnerie soit commandée.

La fonction de commande de la sonnerie par le RELAY2 présuppose la version de logiciel Eycasa 1.5 ou supérieure. Vous pouvez télécharger gratuitement le logiciel sur le site Internet suivant : http://www.abus.com/ger/Sicherheit-Zuhause/Tuersicherheit/Tuersprechsysteme/Eycasa/Eycasa-Tuer-Haus-Funk-Videosystem

Sonnerie électronique

Sonnerie électromécanique

4.3 Description de la caméra extérieure Eycasa

1	Antenne Antenne vissable pour radiocommunication 2,4 GHz
2	Capteur de lumière Capteur pour la commutation mode jour/nuit
3	Caméra Caméra comprenant un objectif fixe
4	LED de mise sous tension	LED rouge	Allumage continu	Alimentation électrique raccordée
		LED éteinte	Permanent	Pas d'alimentation électrique raccordée
5	LED Link	LED verte Allumée		La caméra envoie un signal vidéo au module de base
		LED verte Clignotement Mode		pairage activé
		LED éteinte	Permanent	Absence de pairage de la caméra ou d'accès au module de base
6	LED IR LED IR intégrées, activées en mode nuit
7	Capteur PIR	Le capteur PIR transmet les détections de mouvements au module de base Eycasa
8	Support caméra Support mural pour l'installation de la caméra
9	Touche de pairage	La touche de pairage permet de programmer la caméra sans fil dans le module de base Eycasa
10	Alimentation électrique Connexion pour l'alimentation électrique 5 V CC / 1 A

4.4 Description de la caméra Eycasa Family-Care

1	Caméra	Module caméra avec objectif fixe et LED IR équipées d'un photodétecteur
2	LED IR LED IR intégrées,	activées en mode nuit
3	Capteur de lumière Capteur pour la commutation mode jour/nuit
4	LED d' état	Description de la LED d'etat
		LED rouge +verte	clignotement Mode d'appariement activé
		LED verte en permanence		Liaison radio avec le module de base établie
		LED verte clignotement Connexion audio est active
		LED rouge	Clignotement tlentement	Funkverbind Liaison radio avec le module de base interrompue ou échec de l'appariement
		LED rouge Clignotement rapide Batterie faible
5	Microphone	Microphone intégré pour communiquer avec le module de base Eycasa et reconnaissance vocale avec la fonction VOX
6	Antenne Antenne pour radiocommunication 2,4 GHz
7	Touche de mise en marche	Mise en marche de la caméra Family-Care (maintenir la touche enfoncée pendant 3 secondes)Arrêt de la caméra Family-Care (maintenir la touche enfoncée pendant 3 secondes)
8	Touche de pairage	La touche de pairage permet de programmer la caméra Family-Care dans le module de base Eycasa
9	Touche de redémarrage	Redémarrage de la caméra Family-Care
10	Power LED	Description de la LED d'alimentation
		LED éteinte Pas de courant
		LED rouge appareil pret à fonctionner
11	Tension d'alimentation 5 V CC/1 A
12	Haut-parleur	Haut-parleur intégré
13	Support caméra	Support de caméra pour fixation flexible

4.5 Description de l'élément mobile Eycasa

L'élément mobile est équipé d'un écran tactile. Pour les réglages, veuillez consulter le menu 7.8.

	Pour allumer ou éteindre l'élément mobile, veuillez maintenir la touche rouge appuyée pendant au moins 5 secondes.
	Lorsque la batterie de l'élément mobile est vide, un signal sonore est émis régulièrement. Placez alors l'élément mobile dans le socle. L'élément mobile est complètement chargé au bout d'environ 5 à 6 heures.

5. Programmation des composants système

5.1 Programmation des composants Eycasa dans le module de base Eycasa

Nous vous conseillons de programmer la platine de rue de l'entrée sur l'emplacement de caméra 1 (réglage par défaut sur les CASA31000). Les autres composants peuvent être programmés sur les autres emplacements de caméra. Pour la programmation des composants, procédez comme suit :

Remarque :

La platine de rue Eycasa et le module de base Eycasa compris dans la livraison des CASA31000 sont déjà programmés par défaut.

Attention :

Avant de commencer l'installation, assurez-vous que la portée de la transmission radio est disponible sur le lieu d'installation souhaité.

Commencez la programmation des composants système avant d'effectuer le montage définitif des composants Eycasa.

1. Connectez votre module de base Eycasa et les composants à programmer au bloc d'alimentation correspondant / au secteur.
2. Attendez que la procédure de démarrage de votre module de base Eycasa soit terminée et passez

dans le menu de configuration en appuyant sur la touche

1. Cliquez sur le point de menu « Caméras » et sélectionnez un canal de caméra libre.
2. Appuyez sur la touche « Programmation de caméra » pour démarrer la procédure de programmation avec assistant de configuration.
3. Sélectionnez dans l'assistant de configuration le type de caméra à programmer selon l'illustration.

Les étapes de programmation sont ensuite décrites pour chaque type de caméra.

5.2 Programmation de la platine de rue Eycasa

Branchez la platine de rue à l'alimentation électrique avant de commencer la procédure de programmation. Votre platine de rue vous informe de l'état actuel par le clignotement de la LED d'état. Si la LED clignote en rouge, la platine de rue n'est pas encore programmée dans votre module de base Eycasa.

Vous devez ouvrir le boîtier de la platine de rue pour pouvoir exécuter la procédure de programmation.

Dévissez les vis de sécurité au-dessus de l'objectif et sous le compartiment des piles avec le tournevis fourni.

Retirez d'abord le compartiment des piles pour pouvoir enlever le cache avant.

Vous pouvez maintenant poursuivre la procédure de programmation de la platine de rue. L'étape ci-dessous doit apparaître sur l'assistant de configuration de votre module de base :

Un message d'avertissement vous informe qu'une caméra déjà programmée sur la fente de caméra sélectionnée va être écrasée par cette action. Appuyez sur « Suite » si vous êtes sûr de vouloir poursuivre la programmation.

Si votre platine de rue fonctionne sur piles, appuyez une fois sur le bouton de la sonnette pour que l'appareil ne soit plus en mode de veille. Appuyez maintenant sur la touche de pairage de votre platine de rue. La LED d'état de votre platine de rue clignote alternativement en rouge et en vert et vous indique ainsi que la procédure de programmation a commencé. La procédure de programmation est active pendant environ 120 secondes. Cliquez sur « Suite ».

Votre module de base Eycasa se connecte avec votre platine de rue. La procédure peut durer plusieurs secondes. L'assistant de configuration vous indique si la procédure est terminée ou si, en cas d'erreur de pairage, elle doit être recommencée.

Remarque : Si vous souhaitez tester la platine de rue lors de la première utilisation, il est possible qu'un effet Larsen se produise dans le haut-parleur de la platine de rue et du module de base si la distance entre les appareils est trop faible. Ce comportement est normal et se produit uniquement si les deux appareils sont installés dans la même pièce.

Si le message « La programmation de la platine de rue est terminée » apparaît, la procédure de programmation est finie. La LED d'état de votre platine de rue s'éteint vous indiquant que l'appareil est prêt à fonctionner.

Vous pouvez continuer le montage de l'appareil (à partir du chapitre 6).

5.3 Programmation de la caméra extérieure Eycasa

Assurez-vous que votre caméra extérieure Eycasa est bien sous tension.

Vous pouvez maintenant poursuivre la procédure de programmation de la caméra extérieure. L'étape ci-dessous doit apparaître sur l'assistant de configuration de votre module de base :

Suivez les instructions qui apparaissent à l'écran et appuyez sur la touche de pairage du câble d'alimentation de la caméra sans le relâcher. La LED Link de la caméra se met à clignoter. Appuyez sur « Suite » toujours sans relâcher la touche de pairage.

Si le message « Programmation de caméra terminée. » apparaît, vous pouvez relâcher la touche de pairage. La procédure de programmation est finie. Si une erreur s'est produite pendant la procédure, répétez les étapes de programmation ci-dessus.

5.4 Programmation de la caméra Eycasa Family-Care

Assurez-vous que votre caméra Eycasa Family-Care est bien sous tension.

Vous pouvez maintenant commencer la procédure de programmation de votre caméra Family-Care. L'étape ci-dessous doit apparaître sur l'assistant de configuration de votre module de base :

Suivez les instructions qui apparaissent à l'écran et appuyez sur la touche de pairage sur la caméra. La LED d' état de la caméra se met à clignoter en rouge et vert. Appuyez maintenant sur « Suite ».

Votre module de base Eycasa se connecte avec la caméra Family-Care. La procédure peut durer plusieurs secondes. L'assistant de configuration vous indique si la procédure est terminée ou si, en cas d'erreur de pairage, elle doit être recommencée.

Si le message « La programmation de la caméra Family-Care est terminée » apparaît, la procédure de programmation est finie. Si une erreur s'est produite pendant la procédure, répétez la procédure de programmation.

Vous pouvez maintenant poursuivre avec le montage de l'appareil (voir chapitre 6).

5.5 Programmation de l'élément mobile Eycasa

Ouvrez les réglages dans le module de base Eycasa et allez dans le menu « Combiné sans fil ».

Sélectionnez « Programmation de combiné sans fil ». Le module de base attend alors un élément mobile se trouvant également en mode de programmation.

Allez dans votre élément mobile dans « Réglages » / « Pairage » et appuyez sur « Oui » pour démarrer la procédure de programmation. La procédure de programmation dure environ 30 secondes et est finie lorsque le message « Programmation réussie » apparaît. Si une erreur s'est produite pendant la programmation, assurez-vous que l'élément mobile se trouve à proximité du module base pendant la procédure de programmation.

Étape 1

Étape 2

Étape 3

Étape 4

6. Montage des composants système

6.1 Montage du module de base Eycasa

L'installation du module de base Eycasa est possible sur une table ou au mur. Lors de la livraison, le support de table est déjà monté ce qui vous permet de poser l'appareil là où vous le souhaitez à l'intérieur. Vous pouvez cependant remplacer la coque arrière du module de base par le support mural compris dans la livraison. Les étapes suivantes décrivent l'installation du support mural.

Attention :

Choisissez un emplacement pour l'installation du module de base assurant une portée optimale entre tous les composants Eycasa. Assurez-vous qu'une distance de max. 30 mètres (éventuellement inférieure en fonction des caractéristiques du bâtiment) jusqu'au module de base n'est pas dépassée. La portée radio peut être réduite par la présence de parois supplémentaires. Testez la portée avant l'installation.

1. Retirez le support de table de l'arrière de l'appareil en tirant la coque arrière vers le bas. Veillez à ne pas toucher ou endommager les composants électroniques lorsque le module de base est ouvert.

1. Placez le support mural sur le mur à la position souhaitée et marquez les trous à percer. La distance entre les deux trous est de 102 mm.

1. Posez les chevilles et les vis, puis accrochez le support mural. Le support mural ne doit être vissé à fond qu'une fois placé sur les têtes de vis.

1. Accrochez maintenant le module de base au support mural et branchez le bloc d'alimentation joint.

6.2 Montage de la platine de rue Eycasa

Le montage de la platine de rue Eycasa peut être effectué à l'horizontale ou à la verticale. La platine de rue est prévue pour une utilisation en extérieur abrité (degré de protection IP54).

Lors d'une installation à l'horizontale, vous devez modifier l'orientation de l'image vidéo de 90° vers la gauche ou vers la droite dans les réglages du module de base.

Dévissez les vis de sécurité au-dessus de l'objectif et sous le compartiment des piles avec le tournevis fourni.

Si votre platine de rue fonctionne avec une alimentation électrique permanente (transformateur pour sonnette), enlevez le cache de la borne de raccordement à l'arrière de l'appareil.

Veillez à replacer ensuite le joint d'étanchéité.

Retirez d'abord le compartiment des piles pour pouvoir enlever le cache avant.

Vous pouvez maintenant ouvrir le couvercle en plastique du bouton de sonnette et poser la plaque portant votre nom. Vous pouvez utiliser la plaque de nom jointe ou le modèle PDF sur le CD joint.

Raccordez l'alimentation électrique (12-24V CA/CC) et en option un système d'ouverture de porte électronique (RELAY1) et/ou une sonnerie électronique (RELAY2) au bornier de la platine de rue.

Vous pouvez également utiliser la platine de rue avec des piles. Pour ce faire, mettez des piles dans le

Remarque :

Dans la version 1.0 du logiciel du module de base Eycasa, le relais 2 est désactivé.

Attention :

En fonctionnement avec une alimentation électrique permanente (p. ex. transformateur pour sonnette), la platine de rue nécessite au maximum 800 mA à 12 V. Assurez-vous que les consommateurs connectés en aval (p. ex. système d'ouverture de porte électronique) ne dépassent pas la capacité totale de l'alimentation en courant.

compartiment prévu à cet effet. Respectez la polarité des piles AA lors de leur installation.

La platine de rue est soumise à certaines limitations lors du fonctionnement avec piles afin de prolonger au maximum la durée de vie des piles. Les fonctions suivantes sont désactivées : Clé Proximity, rétroéclairage du bouton de sonnette, fonction d'ouverture de porte (pas de commande des relais), transmission vidéo permanente.

Nous vous conseillons d'utiliser la platine de rue avec une alimentation électrique permanente afin de pouvoir profiter de toutes les fonctions disponibles.

Après avoir branché l'alimentation électrique, fixez la platine de rue au mur de la maison.

La hauteur d'installation recommandée est de 1,6 m entre le sol et le module caméra. Placez la platine de rue à l'emplacement souhaité et utilisez le trou de vis de la coque inférieure pour marquer le trou à percer.

Réassemblez le module de porte après le montage au mur afin de terminer l'installation.

6.3 Montage de la caméra extérieure Eycasa

Choisissez un endroit approprié pour l'installation de la caméra. Marquez les trous de fixation sur la surface de montage et percez-les. Insérez les chevilles, comprises dans la livraison, puis procédez à la fixation du support.

Vous avez la possibilité de faire pivoter le support de 90° pour sélectionner la position voulue. Dévissez d'abord la vis sur le côté et réglez l'angle de visée voulu. Serrez enfin la vis afin de fixer le support dans la position voulue.

Vissez ensuite la caméra sur le support et raccordez le bloc d'alimentation à la caméra.

Veuillez utiliser uniquement l'antenne fournie pour l'installation.

6.4 Montage de la caméra Eycasa Family-Care

Vissez la caméra sur le support de caméra et choisissez un lieu de montage adapté.

Vous pouvez coller l'un des autocollants joints sur la caméra.

La caméra ne doit pas être placée à plus de 3 m de l'enfant pour obtenir une qualité d'image optimale et permettre la détection sûre des bruits.

Attention :Assurez-vous que la caméra et le câble sont hors de portée de votre enfant pour prévenir tout risque d'étouffement.

Si la caméra fonctionne uniquement sur batterie, assurez-vous de la recharger à temps lorsque la LED d'alimentation commence à clignoter.

Attention :La caméra comprend une batterie intégrée qui doit être entièrement rechargée avant la première utilisation. La LED d'alimentation s'allume en vert de manière permanente lorsque la batterie est entièrement chargée.

6.5 Montage de l'élément mobile Eycasa

1

Placement libre :

Assemblez le pied et le socle de chargement.

2

Montage mural :

Vissez le socle de chargement au mur. La distance de perçage est de 30 mm.

7. Utilisation du système

7.1 Mise en service du module de base Eycasa

1. Raccordez le bloc d'alimentation à votre module de base Eycasa.
2. L'appareil démarre automatiquement une fois raccordé au secteur.
3. Attendez que la procédure de démarrage soit terminée.
4. Lors de la première utilisation, vous devez configurer la langue une fois le système démarré.
5. Sélectionnez la langue en appuyant sur le drapeau correspondant à l'écran.
6. Appuyez deux fois sur la touche pour revenir à l'affichage en direct.

7.2 Commande de l'affichage en direct

Le module de base Eycasa dispose d'un écran tactile : toutes les fonctions sont actionnées par effleurement du bouton correspondant. Les commandes et affichages suivants sont disponibles dans l'affichage en direct :

		Passage de l'affichage en direct à la liste des événements.
		Affichage de l'intensité du signal de la caméra sélectionnée. L'intensité du signal ne peut être affichée que si le contenu de l'image est actif. Cette fonction n'est pas disponible dans l'affichage 4 images.
		Sélection manuelle de l'affichage 1 image pour les caméras 1 à 4.
		Passage de l'affichage 1 image à l'affichage 4 images.
		Touche permettant d'accéder à la configuration du système.

		Clé Actionne	le relais 1 sur la platine de rue pour ouvrir les portes.
		Écouteur	Établissement ou fin d'une communication entre la caméra et le module de base.
		Berceuse	Lecture de la berceuse sélectionnée sur la caméra Family-Care pendant 90 secondes. La séquence de lecture est répétée plusieurs fois pendant les 90 secondes. Il est possible d'arrêter manuellement la lecture en appuyant à nouveau sur cette touche.
		Mode de surveillance	Activation du mode de surveillance sur la caméra Family-Care (activation vocale activée). La fonction est active jusqu'à ce qu'elle soit désactivée manuellement.
		Fenêtre de remarque sur l'événement en suspens/manqué avec indication du nom de la caméra, de l'heure et du type d'événement. Un événement doit être validé avant de pouvoir effectuer d'autres saisies sur l'écran tactile. Pour valider un événement, appuyez sur la fenêtre de remarque.Un compteur sous le message d'événement indique combien d'événements se sont produits depuis la dernière validation.

Remarque :Par défaut, le module de base Eycasa active l’écran de veille au bout de 2 minutes d’inactivité (pas de saisie à l’écran, ni de messages d’événements). Vous pouvez modifier ce réglage dans le point de menu « Écran de veille ».

7.3 Liste des événements et comportement des événements

Liste des événements

Les commandes suivantes sont disponibles dans la liste des événements :

		Passage à l'affichage de la liste des événements.Utilisez les touches pour visualiser le journal des événements (par groupes de 7 étapes). Le journal des événements contient 500 entrées.
		Ouvre la boîte de dialogue de filtre général de la liste des événements. Après avoir activé le type de filtre, seuls les événements correspondant à ce filtre sont affichés.
		Si une caméra est sélectionnée, la liste des événements n'affiche que les événements de cette caméra. Le filtre de caméra peut être combiné avec un filtre d'événements général.
		Effacer le journal des événements : en activant la touche « Effacer le journal des événements », tout le journal des événements est effacé sur le module de base Eycasa ainsi que tous les enregistrements correspondants sur la carte SD.
		Enregistrement vidéo : un enregistrement de l'événement sélectionné est disponible. Pour lire l'enregistrement, appuyez sur le message d'événement.
		Enregistrement vidéo manquant : un enregistrement de l'événement sélectionné existe mais n'a pas été trouvé sur la carte SD (carte SD retirée ou enregistrement manuellement effacé).
		Sonnerie de porte : affiche l'heure à laquelle la sonnette d'une platine de rue Eycasa a été actionnée.
		Clé Proximity : affiche l'heure d'ouverture de la porte avec une clé Proximity à la platine de rue.
		Sonnerie de porte manquée : affiche l'heure d'une sonnerie manquée. Cet événement est toujours affiché quand la sonnerie précédente n'a pas été validée dans les 30 secondes.
		Mouvement : affiche l'heure d'une détection de mouvement par le capteur PIR d'une caméra extérieure Eycasa.
		Family-Care : indique l'heure d'une alarme VOX sur la caméra Family-Care.
		Family-Care manquée : affiche l'heure d'une alarme VOX manquée. Cet événement est toujours affiché quand l'alarme VOX précédente n'a pas été validée dans les 30 secondes.
	[8600]	Signal vidéo interrompu : affiche l'heure de la coupure du signal entre module de base et caméra. Ce message apparaît quand le signal radio est interrompu pendant plus d'une minute.

État des piles : affiche l'heure à laquelle le niveau des piles d'une platine de rue Eycasa ou caméra Family-Care devient faible. La transmission vidéo est automatiquement interrompue si les piles de la platine de rue sont faibles. Remplacez rapidement les piles quand ce message apparaît.

7.3.1 La lecture des enregistrements d'événements

Liste des événements

Actions utilisateur possibles Effet
Sélection d'une entrée en utilisant le symbole vidéo de la liste des événements	L'affichage passe automatiquement en mode lecture et la vidéo est lue. Les touches de commande sont masquées automatiquement peu de temps après. Appuyez une fois sur l'écran pour réactiver l'affichage des touches de commande. L'affichage revient automatiquement à la liste des événements lorsque la lecture de la vidéo est terminée.
Pression sur les touches	Avancez et reculez rapidement dans la liste des événements.
Pression sur la touche	Pause de la lecture
Déplacement de la barre de temps	Déplacez le bouton de lecture horizontalement en le maintenant enfoncé, en le tirant, puis en le relâchant au point de la barre de temps à partir duquel vous souhaitez commencer la lecture.

7.3.2 Sonnerie de porte

Déroulement de la sonnerie de porte :

1. La sonnette sur la platine de rue est actionnée.
2. L'écran du module de base Eycasa est activé.
3. RELAY2 de la platine de rue pour l'activation de la sonnette est activé pendant 2 secondes.
4. Passage de l'affichage en direct à l'affichage de la platine de rue.
5. Sonnerie de la porte.
6. Affichage du message d'événement à l'écran.
7. Une image vidéo et un signal sonore sont envoyés simultanément à l'élément mobile CASA30300 (en option).

Actions utilisateur possibles sur l'élément mobile		Effet
Validation du message d'événement La sonnerie est interrompue.
			Les touches et prevent encore être utilisées après la validation du message d'événement.
Pression sur la touche		Le message d'événement est validé et la sonnerie s'arrête. Une communication active avec la platine de rue est établie pendant 60 secondes maximum.
Pression sur la touche		Le message d'événement est validé et la sonnerie s'arrête. Activation du système d'ouverture de porte (relais 1) sur la platine de rue.
Aucune réaction La sonnerie s'arrête au bout de 30 secondes.
			La communication vidéo est interrompue au bout de 30 secondes si l'option « Caméra activée en permanence » n'est pas activée.Enregistrement du message d'événement « Sonnerie de porte manquée » sur le module de base.

Actions utilisateur possibles sur l'élément mobile	Effet
	Établissement de la communication avec la platine de rue.
	Activation du système d'ouverture de porte. Une communication active est établie. L'appel est ensuite automatiquement terminé. En cas de pression sur cette touche pendant une connexion vocale active, la communication est également interrompue.

Raccrocher/refuser. Une connexion vocale active peut être interrompue en appuyant sur la touche rouge. En l'absence de réponse à un appel entrant, cette touche met fin à l'appel directement sans interaction.

7.3.3 Clé Proximity

Déroulement de l'utilisation d'une clé Proximity :

1. Tenir la clé Proximity programmé à portée de la platine de rue.
2. Le système d'ouverture de porte (relais 1) de la platine de rue est actionné.
3. L'écran du module de base Eycasa est activé.
4. L'enregistrement vidéo de la platine de rue commence et dure 30 secondes maximum (lorsque l'option « Activer l'enregistrement vidéo » est activée dans les paramètres).
5. Passage de l'affichage en direct à l'affichage de la platine de rue avec clé Proximity activée.
6. Affichage du message d'événement à l'écran.

7.3.4 Mouvement

Déroulement de la signalisation d'un mouvement :

1. Le capteur PIR de la caméra extérieure détecte un mouvement.
2. L'écran du module de base Eycasa est activé.
3. Passage de l'affichage 4 images à l'affichage de l'image de la caméra extérieure.
4. Affichage du message d'événement à l'écran.

Attention :

Les messages d'événements de la caméra extérieure sont uniquement détectés en affichage 4 images (activé par défaut) ou pour la caméra actuellement sélectionnée. Si le module de base se trouve en affichage 1 image, une détection de mouvement n'est possible que sur la caméra extérieure actuellement affichée.

7.3.5 Événements de Family-Care

Déroulement de l'activation vocale :

1. La fonction VOX de la caméra Family-Care est activée au moyen de la fonction de surveillance sur le module de base.
2. La reconnaissance vocale intégrée de la caméra Family-Care détecte une source de bruit.
3. L'écran du module de base Eycasa est activé.
4. L'affichage en direct passe à l'affichage de la caméra Family-Care.
5. Démarrage automatique d'une connexion audio avec la caméra Family-Care (uniquement sonore) pendant 30 secondes.
6. Affichage du message d'événement à l'écran.

Actions utilisateur possibles Effet
Validation du message d’événement Le	Le message d’événement est masqué. Les touches et,ent encore être utiliséesaprès la validation du message d’événement.
Pression sur la touche	Le message d’événement est validé.Une connexion vocale active avec la caméra Family-Care est établie pendant 60 secondes maximum.
Pression sur la touche	Le message d’événement est validé.La caméra Family-Care joue une berceuse pendant 90 secondes.
Aucune réaction La connexion audio (uniquement sonore) avec la caméraFamily-Care est maintenue pendant 30 secondes.La connexion audio est également interrompue au bout de 30 secondes si la caméra se trouve en fonctionnement sur piles.Enregistrement du message d’événement « Family-Care manquée ».

7.4 Généralités sur la configuration du système

Appuyez sur la touche pour accéder à la configuration du système. Notez que l'attribution d'un code PIN peut bloquer l'accès au menu de configuration.

Pour enregistrer les réglages dans les sous-menus, appuyez sur la touche 📄. Vous passez en même temps au point de menu principal supérieur.

7.4.1 Configuration de la serrure à code PIN

Vous pouvez empêcher l'accès non autorisé à la configuration du système de votre module de base Eycasa en lui attribuant un code PIN à 4 chiffres. Après l'activation de cette fonction, votre code PIN vous sera à chaque fois demandé pour accéder à la configuration du système.

Code PIN Saisie d'un code à 4 chiffres à l'écran

Répéter PIN Confirmation du code PIN saisi afin d'éviter les erreurs de saisie

Affich. PIN Affichage du code PIN pendant la saisie

Activation du PIN Activation de la fonction de serrure à code PIN

7.4.2 Configuration de la mise à jour du logiciel

Information :La configuration de la serrure à code PIN est conservée même si l'appareil est arrêté ou redémarré. Si vous perdez votre code PIN, vous devez effectuer une restauration avec le SuperPIN. Saisissez alors l'heure affichée sur l'appareil au format HHMM (H = heure / M = minute) à la place du code PIN.

Vous pouvez ici mettre le logiciel de votre module de base Eycasa à jour à l'aide d'une carte SD.

Consultez notre site internet http://www.abus.com pour savoir si un nouveau fichier de firmware pour CASA31000 est disponible pour les modules de base Eycasa. Pour effectuer une mise à jour, suivez les étapes suivantes :

1. Téléchargez la mise à jour du firmware depuis le site internet d'ABUS.
2. Dézippez la mise à jour sur la carte SD.
3. Placez la carte SD dans le module de base et lancez la mise à jour.

Les étapes suivantes se trouvent dans le fichier Readme que vous avez téléchargé avec la mise à jour. Avant de commencer la mise à jour, assurez-vous que votre carte SD est formatée en FAT32.

7.4.3 Configuration de la langue

Sélectionnez la langue que vous souhaitez utiliser sur votre module de base Eycasa.

Après une réinitialisation ou lors de la première utilisation, vous devez commencer par configurer la langue du système.

7.4.4 Configuration de l'écran de veille

Sélectionnez au bout de combien de temps l'écran de veille doit s'activer.

L'écran de veille est activé automatiquement une fois le temps sélectionné écoulé si l'écran tactile n'a pas été actionné et si aucun événement ne s'est produit. Dans ce mode, l'écran s'assombrit mais les fonctions du système restent actives.

L'écran de veille est automatiquement désactivé si un utilisateur touche l'écran tactile ou si un événement se produit.

7.4.5 Configuration du volume

Vous pouvez ici régler le volume de la sonnerie sélectionnée et le volume de pression de touche.

7.4.6 Configuration de l'heure et de la date

Vous pouvez ici régler l'heure, la date et le fuseau horaire. Ces réglages sont importants pour garantir un enregistrement correct des messages dans le journal des événements du module de base.

Activez le paramètre « Automatique » si votre module de base Eycasa est relié à votre réseau local (vous permettant d'accéder à internet). L'heure actuelle est alors déterminée automatiquement par NTP (Network Time Protocol) et régulièrement ajustée. L'ajustement se fait une fois par jour ou suite à un redémarrage du module de base Eycasa.

Le réglage du fuseau horaire doit être défini indépendamment d'un réglage manuel ou automatique.

7.4.7 Configuration du réseau

Activez ici l'interface réseau de votre module de base Eycasa. A la livraison, cette option est désactivée.

Nous vous conseillons de sélectionner l'option DHCP pour l'accès internet (synchronisation de l'heure NTP). Si des problèmes surviennent ou si aucun serveur DHCP n'est disponible dans le réseau, vous pouvez configurer une adresse IP statique.

Activation du réseau	Active/désactive l'interface réseau du module de base Eycasa.
DHCP Si cette fonction est activée, votre module de base obtient la configuration IP de votre routeur (ou d'un autre appareil réseau avec serveur DHCP).
Adresse IP manuelle	Si cette fonction est activée, vous pouvez effectuer la configuration de l'adresse IP manuellement.
Adresse IP Configurez ici l'adresse IP. Veillez à ce que l'adresse que vous choisissez ne soit utilisée par aucun autre appareil. En général, les adresses des réseaux privés sont basées sur le modèle suivant : 192.168.0.XXX
Masques de sous-réseau	Configurez ici le masque de sous-réseau. En général, les masques de sous-réseau des réseaux privés sont basés sur le modèle suivant : 255.255.255.0
Passerelle	Configurez ici l'adresse de la passerelle. En général, il s'agit de l'adresse IP de votre routeur (habituellement 192.168.0.1).
Adresse DNS	Configurez ici l'adresse DNS de votre fournisseur d'accès internet. En général, il s'agit de l'adresse IP de votre routeur (habituellement 192.168.0.1).

Avertissement :

Utilisez la configuration manuelle de l'adresse IP uniquement si vous savez exactement quelles valeurs utiliser. Utilisez dans la mesure du possible l'option « DHCP ». Le protocole IPv4 est actuellement installé sur le module de base.

7.5 Configuration des caméras

Le menu de configuration « Caméras » vous permet de programmer de nouvelles caméras dans le module de base Eycasa et de modifier la configuration des caméras. En fonction du type de caméra, différents éléments de configuration sont disponibles.

Configuration générale des caméras :

1	Sélection des canaux de caméra 1 à 4. La caméra actuellement sélectionnée est marquée en bleu.
2	Champ de saisie pour le nom de la caméra (maximum 12 caractères). Choisissez une désignation adaptée pour votre caméra (p. ex. portes ou jardin).
3	Affichage du type de caméra. Si le type « Pas de caméra » apparaît, aucune caméra n’a encore été programmée sur le canal actuellement sélectionné.
4	« Programmation de caméra » démarre l’assistant de configuration pour de nouvelles caméras.Consultez le chapitre 5 « Programmation des composants système ».

Attention :

Nous vous conseillons de désactiver la transmission continue de l'image vidéo si elle est visible dans des pièces ouvertes au public afin de respecter les obligations légales.

Configuration de la platine de rue :

1	Sélection de la sonnerie. Cette sonnerie sera utilisée sur le module de base lorsque la sonnette sera actionnée.
2	Configuration de la durée d'ouverture de porte (relais 1) lorsque le système d'ouverture de porte est actionné depuis le module de base ou avec une clé Proximity.
3	Configuration de la rotation de l'image de la caméra (90° vers la gauche ou vers la droite) lors d'une installation à l'horizontale de la platine de rue.
4	Configuration permettant de désactiver la transmission permanente de l'image vidéo de la platine de rue. Cette configuration est désactivée dans les réglages d'usine afin d'éviter une surveillance continue. Lorsque cette configuration est désactivée, l'image vidéo de la platine de rue n'est transmise que si la sonnette est actionnée. Cette configuration n'est pas disponible lors du fonctionnement du module de porte avec des piles.
5	Configuration du volume du haut-parleur de la platine de rue.

Configuration de la caméra extérieure :

1	Réglage pour activer / désactiver le message d'événement de la caméra extérieure. Si ce réglage n'est pas activé, les événements de mouvement ne sont pas exploités.
2	Réglage permettant de tourner l'image d'une caméra extérieure de 90° vers la gauche ou vers la droite (selon l'installation).

Attention :

La configuration de la date et de l'heure doit être effectuée lors de la première utilisation. En cas de coupure de courant, les réglages sont conservés environ 15 minutes dans le module de base. Si le module de base reste coupé du réseau électrique pendant plus longtemps, vous devez recommencer les réglages.

Configuration de la Family-Care

1	Réglage de la berceuse. Jouez cette mélodie sur la caméra Family-Care en appuyant sur la touche « Berceuse » du module de base.
2	Réglage de la sensibilité de la reconnaissance vocale sur la caméra Family-Care. Plus la valeur réglée est élevée, plus la caméra réagit aux bruits et déclenche l’alarme VOX rapidement.
3	Réglage pour la rotation de l'image de la caméra Family-Care de 90° vers la gauche ou vers la droite en fonction de l’installation.
4	Réglage du volume du haut-parleur sur la caméra Family-Care.

7.6 paramètres d'enregistrement

Le menu de réglage Enregistrement vous permet de régler la fonction d'enregistrement de cette platine de rue. Introduisez une carte SD (min. 2 GB / max. 32 GB) pour enregistrer les données vidéo sur le module de base Eycasa.

1	Activation/désactivation de l'enregistrement pour la platine de rue sélectionnée.
2	Efface toutes les données qui ne concernent pas Eycasa de la carte SD.

Vous pouvez visionner les données vidéo enregistrées directement depuis la liste des événements du module de base Eycasa ou bien les lire sur votre ordinateur. Les données vidéo sont enregistrées dans le dossier \eycasa\videofiles sur la carte SD.

Attention :La fonction d'enregistrement passe par le stockage en boucle de la liste des événements.Le stockage en boucle peut contenir 500 entrées. Quand cette taille est atteinte, les événements les plus anciens, et éventuellement les données vidéo, sont écrasés.Assurez-vous que la carte SD n'est pas retirée du module de base pendant l'enregistrement ou la lecture de données vidéo.

7.7 Réglages des clés Proximity

Vous pouvez gérer vos clés à puce dans le menu « Programmation de clé Proximity ». Pour programmer les différentes clés, vous devez activer la commande dans le logiciel Eycasa, puis tenir la clé contre la platine de rue.

1	Programmer une nouvelle clé Proximity au niveau de la platine de rue
2	Faire défiler la liste vers le haut (si plus de 5 clés à puce)
3	Faire défiler la liste vers le bas (si plus de 5 clés à puce)
4	Charger de nouveau la liste des clés à puces de la platine de rue
5	Affichage du statut des clés à puce : X = clé à puce inactive √ = clé à puce active

Programmation des clés Proximity

Appuyez sur « Programmation de clé Proximity » pour programmer de nouvelles clés à puce sur vos platines de rue. Le mode de programmation est activé sur toutes les platines de rue connectées pendant 120 secondes après avoir appuyé sur « Programmation de clé Proximity ». Tenez alors vos clés à puce à portée de détection (indiquée en rouge) de la platine de rue.

Une fois la programmation terminée, vous pouvez attribuer directement un nom à la clé à puce puis programmer d'autres clés. Répondez par « Non » pour mettre fin au mode de programmation sur toutes les platines de rue.

Gestion de clés Proximity

Sélectionnez une clé en l'effleurant dans la liste afin d'afficher les options de gestion de la clé à puce.

1	Modifier le nom de la clé à puce : modifiez le nom de votre clé à puce grâce à la saisie sur le clavier de l'écran.
2	Modifier le statut de la clé à puce : en activant / désactivant ce bouton, vous pouvez modifier le statut de la carte à puce. Si le bouton est désactivé, la clé est inactive et ne peut plus être utilisée pour ouvrir les portes tant que le statut n'est pas replacé manuellement sur actif. Utilisez cette option pour bloquer une clé temporairement.
3	Supprimer une clé à puce : si le bouton est activé, la clé sélectionnée est complètement supprimée après confirmation par la touche « OK ».
4	Enregistrer la procédure : toutes les saisies sont mémorisées / exécutées.
5	Interrompre la procédure : toutes les saisies sont annulées.

Remarque :Le mode de déprogrammation prend automatiquement fin sur toutes les platines de rue si aucune clé à puce n'est déprogrammée pendant le mode de déprogrammation.

7.8 Réglages sur l'élément mobile Eycasa

1	Accès direct aux composants connectés au module de base Eycasa.
2	Ouverture des réglages de l'élément mobile.

1	Réglage de la luminosité de l'affichage sur « Faible », « Normale » ou « Élevée ».
2	Réglage de la durée au bout de laquelle le verrouillage de l'écran est activé (10 s, 30 s, 1 min. 2 min.).
3	Réglage des paramètres audio (sonnerie, haut-parleur, VOX) sur « Faible », « Normal » ou « Élevé ».
4	Menu du « Pairage »

Tous les appareils programmés dans le module de base Eycasa sont visibles dans « Caméra ». Il est possible d'accéder à la platine de porte et à la caméra extérieure.

Les fonctions suivantes peuvent être sélectionnées sur les différents appareils :

a) Platine de rue :

Si la caméra de la platine de rue est réglée sur « Caméra activée en permanence », l'image en temps réel de la platine de rue est transmise à l'élément mobile. La fonction de système d'ouverture de porte est également disponible. Si la caméra de la platine de rue n'est pas activée en continu, aucune image n'est transmise à l'élément mobile. Vous pourrez alors uniquement sélectionner la fonction de système d'ouverture de porte. Pour revenir à la liste « Caméra », appuyez simplement sur la « Touche de retour » rouge sur l'élément mobile.

b) Caméra extérieure :

L'image vidéo de la caméra extérieure peut être ouverte avec l'élément mobile. Pour se faire, il vous suffit de sélectionner la caméra souhaitée sur l'élément mobile. Pour revenir à la liste « Caméra », appuyez simplement sur la « Touche de retour » rouge sur l'élément mobile.

7.9 Réglages d'usine

Appuyez sur « Réinitialisation » pour rétablir les réglages d'usine sur votre module de base Eycasa. Les réglages suivants sont alors effacés :

• Tous les réglages des sonneries sont réinitialisés.
• Tous les noms des caméras sont effacés.
• La connexion radio de toutes les caméras connectées est effacée.
• Tous les réglages des caméras (alarme, rotation, volume) sont effacés.
• La liste des événements est effacée.
  • Le PIN actuel est effacé.
• Les réglages audio sont réinitialisés.
  • L'écran de veille est réinitialisé.
• Les clés Proximity sont effacées de toutes les platines de rue.
• La connexion sans fil avec l'élément est effacée.

Après la réinitialisation des réglages, la langue du système doit être reconfigurée.

Remarque :

Les platines de rue connectées doivent être en fonctionnement sur secteur pour pouvoir être complètement réinitialisées.

8. Maintenance et nettoyage

8.1 Maintenance

Contrôlez régulièrement la sécurité technique du produit, par exemple l'état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et assurez-vous qu'il ne puisse pas être mis en service par inadvertance.

L'utilisation du produit n'est plus sans danger si

• l'appareil présente des dommages visibles
• l'appareil ne fonctionne plus

Mesures à respecter avec le module de base Eycasa et la caméra extérieure :

Le produit ne nécessite aucun entretien de votre part. Aucune pièce interne du produit ne nécessite d'entretien ou de contrôle de votre part. Par conséquent, vous ne devez jamais l'ouvrir.

Mesures à respecter avec la platine de rue Eycasa :

Si la platine de rue fonctionne avec des piles, contrôlez à intervalles réguliers si les piles sont chargées en établissant une connexion avec le module de base. Si un état de charge des piles faible est affiché sur le module de base, remplacez rapidement les piles.

8.2 Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, il est possible d'humidifier le chiffon avec de l'eau tiède.

Attention :

Veuillez utiliser uniquement les antennes fournies pour l'installation.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques ; cela risquerait d'endommager la surface du boîtier (décolorations).

9. Élimination

Les appareils munis de ce symbole ne doivent pas être jetés dans les ordures ménagères.

Arrivé en fin de vie, le produit doit être éliminé conformément aux dispositions légales en vigueur.

Veuillez vous adresser à votre distributeur ou éliminer les produits par le biais de votre point de collecte communal pour les déchets électroniques.

1. Données techniques

Numéro de type	Platine de rue Eycasa CASA30100
Alerte Signal par sonnette sur la station de base
Appareils compatibles Visiophone	Eycasa
Cadrage Horizontal ou vertical
Mode de fonctionnement	Alimentation électrique permanente ou fonctionnement avec piles
Capteur d'images 1/4" CMOS
Résolution 640 x 480 pixels (VGA)
Objectif	2,5
Angle horizontal de prise de vue 120°
Nombre de LED IR 8 LED IR
Portée fonction vision nocturne env. 1,5 m
Angle de rayonnement IR 120°
Filtre pivotant IR Non
Fréquence vidéo 2,4 GHz
Modulation vidéo FHSS+GFSK
Débit de données vidéo 2 Mbps
Puissance d'émission vidéo	13,5 dBm
Sensibilité vidéo	-82 dBm
Fréquence audio	1,9 GHz
Modulation audio	TMDA
Puissance d'émission audio	< 20 dBm
Sensibilité audio	-82 dBm
Débit de données audio	64 kbps
Portée radio	30 m (dépend des caractéristiques du bâtiment)*
Compression	MPEG-4
Fréquence d'images	20 fps
Microphone	Intégré
Haut-parleur	8 Ohm, 2 W x 1
Alimentation électrique	12 V - 24 V CA/CC
Alimentation par piles	6 x AA 1,5 V (CASA30150)
Durée de service des piles	6-8 mois (lors de l'utilisation de CASA30150)
Consommation de courant	800 mA max.
Clé Proximity	Possibilité d'assigner jusqu'à 10 clés
Sorties relais	2 (exemptes de potentiel, NO)
Montage	Montage en saillie
Indice de protection IP	IP54
Température de fonctionnement	De -10 °C à 50 °C
Dimensions (I x h x p)	315 x 135 x 32
Poids net	600 g

Numéro de type	Module de base Eycasa CASA30200
Appareils compatibles	Max. 1 x platines de rue Eycasa, caméra extérieure Eycasa
Fixation Support de table, support mural
Type de moniteur	Écran tactile LCD 7"
Résolution	800 x 600
Canaux de transmission	4
Fréquence vidéo 2,4 GHz
Modulation vidéo FHSS+GFSK
Débit de données vidéo 2 Mbps
Puissance d'émission vidéo	13,5 dBm
Sensibilité vidéo	-82 dBm
Fréquence audio	1,9 GHz
Modulation audio	TMDA
Puissance d'émission audio	< 20 dBm
Sensibilité audio -82 dBm
Débit de données audio 64 kbps
Portée radio 30 m (dépend des caractéristiques du bâtiment)*
Journal des événements 500
Tonalité d’alarme réglable 5 sonneries
Haut-parleur 8 Ohm, 2 W x 2
Microphone	Intégré
Réseau RJ45 10/100 Mbit Ethernet
Support de stockage Carte SDHC, 32 GB max.
Alimentation électrique 12 V CC / 1 A
Consommation de courant 800 mA max.
Indice de protection IP30
Température de fonctionnement De -10 °C à 50 °C
Dimensions (l x h x p) 185 x 200 x 100
Poids net 670 g

Numéro de type	CASA30300Moniteur mobile Eycasa
Fixation Support de table, support mural
Type de moniteur 3.2" touchscreen LCD
Résolution	320 x 240
Canaux de transmission	5 Ch
Audio& Video frequency 1.9 GHz
Audio& Video modulation	TDMA
Audio& Video transmission power	< 20 dBm
Sensibilité vidéo/audio	-82 dBm
Débit de données audio/video	64 Kbps
Portée radio	30 m (dépend des caractéristiques du bâtiment) *
Haut-parleur	8 Ohm, 1W
Microphone	Intégré
Alimentation électrique	5 V DC/1 A
Consommation de courant	Max. 600 mA
Indice de protection	IP30
Température de fonctionnement	-10 °C – 50 °C
Dimensions (l x h x p)	74x127x19
Poids net	230g
Numéro de modèle	Caméra Family-Care Eycasa CASA30400
Alerte Signal VOX au module de base Eycasa
Appareils compatibles Module de base Eycasa
Mode de fonctionnement	Alimentation électrique permanente ou fonctionnement sur batterie
Capteur d'image 1/4" CMOS
Résolution 640 x 480 pixels (VGA)
Distance focale 3,27 mm
Angle horizontal de prise de vue 54°
Nombre de LED IR 7 LED IR
Portée de la fonction vision nocturne env. 3 m
Angle de rayonnement IR 90°
Filtre orientable IR Non
Fréquence vidéo 2,4 Ghz
Modulation vidéo FHSS + GFSK
Débit de données vidéo 800 kbps
Puissance d'émission vidéo 13,5 dBm
Sensibilité vidéo -82 dBm
Fréquence audio 1,9 Ghz
Modulation audio	TMDA
Puissance d'émission audio	< 20 dBm
Sensibilité audio	-82 dBm
Débit de données audio	64 kbps
Portée radio	30 m (dépend des caractéristiques du bâtiment)
Compression vidéo MPEG-4
Fréquence d'image	20 fps
Microphone	Intégré
Sensibilité VOX	5
Haut-parleur	8 Ohm / 1 x 1 W
Alimentation CC	5 V
Batteries	Batterie lithium-polymère 1200 mAh/3,7 V
Autonomie de la batterie	3 heures de fonctionnement continu / 18 heures en mode de veille
Consommation d'électricité	max. 850 mAh
Degré de protection IP	IP34
Température de fonctionnement max.	De -10 °C à 50 °C
Dimensions (l x h x p)	69 x 117 x 32
Poids net	500 g
Numéro de type	Caméra extérieure Eycasa CASA30500
Fréquence	2,4
Modulation	GFSK
Puissance d’émission 16 dBm
Sensibilité	-82
Résolution 640 x 480 pixels (VGA)
Objectif	3,6
Angle horizontal de prise de vue 60°
Nombre de LED IR 27 LED IR
Portée fonction vision nocturne env. 8 m
Angle de rayonnement IR 90°
Filtre pivotant IR Oui
Fréquence 2,4 GHz
Modulation FHSS+GFSK
Débit de données 2 Mbps
Puissance d’émission 13,5 dBm
Sensibilité -82 dBm
Portée radio	30 m (dépend des caractéristiques du bâtiment)*
Compression	MPEG-4
Fréquence d’images	20 fps
Alimentation électrique	5 V CC / 1 A
Consommation de courant	650 mA max.
Indice de protection IP66
Température de fonctionnement	De -10 °C à 50 °C
Dimensions	130 x 90 x 27 mm
Poids net	500 g

* La portée radio est fonction des conditions ambiantes (antennes-relais, piliers de lignes haute-tension, lignes électriques, murs et plafonds, etc.). Dans des conditions défavorables, seules des portées plus faibles peuvent être atteintes !
