Type de produit	Générateur électrique
Marque	Honeywell
Modèle	5973
Dimension (L × l × H)	60 × 45 × 50 cm
Poids	45 kg
Alimentation	Essence
Puissance nominale	3500 W
Puissance maximale	4000 W
Capacité du réservoir	15 L
Autonomie (à charge 50%)	10 heures
Type de démarrage	Manuel et électrique
Tension de sortie	230 V
Nombre de prises	2 prises 230 V, 1 prise 12 V
Niveau sonore	68 dB(A)
Système de refroidissement	Air forcé
Protection moteur	Arrêt automatique bas niveau d'huile
Fonctions principales	Alimentation de secours, chantier, loisirs
Entretien courant	Vidange d'huile tous les 50 h, nettoyage filtre à air
Sécurité	Protection contre les surcharges, disjoncteur différentiel
Pièces détachables	Filtre à air, bougie, huile, batterie

FOIRE AUX QUESTIONS - 5973 HONEYWELL

Comment démarrer le générateur Honeywell 5973 ?

Assurez-vous que le réservoir contient de l'essence et que le niveau d'huile est correct. Ouvrez le robinet d'essence, mettez le contact, puis tirez sur le lanceur manuel ou utilisez le démarreur électrique si la batterie est chargée.

Quel type d'huile utiliser pour ce générateur ?

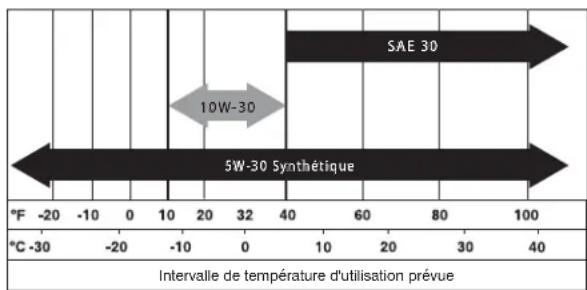

Utilisez une huile moteur SAE 10W-30 de qualité pour moteur 4 temps. Changez l'huile toutes les 50 heures d'utilisation.

Puis-je brancher un réfrigérateur sur le générateur ?

Oui, vérifiez que la puissance de démarrage du réfrigérateur ne dépasse pas 3500 W. Le générateur Honeywell 5973 fournit jusqu'à 4000 W en pointe.

Comment nettoyer le filtre à air du générateur ?

Retirez le couvercle du filtre, sortez l'élément, nettoyez-le à l'eau savonneuse ou remplacez-le s'il est très sale. Laissez sécher complètement avant de remonter.

Que faire si le générateur ne produit pas de courant ?

Vérifiez le disjoncteur, assurez-vous que la prise est bien branchée, et que l'appareil que vous branchez n'est pas défectueux. Si le problème persiste, contactez un réparateur.

Quelle est la capacité du réservoir de carburant ?

Le réservoir a une capacité de 15 litres d'essence sans plomb.

Le générateur est-il adapté à une utilisation en intérieur ?

Non, utilisez toujours le générateur à l'extérieur dans un endroit bien ventilé. Les gaz d'échappement contiennent du monoxyde de carbone dangereux.

Comment stocker le générateur en hiver ?

Vidangez le réservoir et le carburateur, changez l'huile, nettoyez les bougies et rangez-le dans un endroit sec à l'abri du gel.

Quelle est la durée de vie moyenne de ce générateur ?

Avec un entretien régulier, le moteur peut durer plus de 2000 heures. Remplacez les pièces d'usure comme les bougies et les filtres périodiquement.

Où acheter des pièces de rechange pour le Honeywell 5973 ?

Vous pouvez trouver des pièces détachées chez les revendeurs agréés Honeywell ou sur des sites spécialisés en pièces de générateur.

MODE D'EMPLOI 5973 HONEYWELL

Protection auditive recommandée.

Reglas de seguridad

PELIGROS GENERALES

Manuel de l'utilisateur Génératrice portable

DANGER!

GAZ D'ÉCHAPPEMENT MORTEL ! Utiliser UNIQUEMENT à L'EXTÉRIEUR loin des fenêtres, portes et évents !
L'UTILISATION N'EST PAS PRÉVUE POUR LES MOYENS D'ENTRETIEN ARTIFICIEL DE LA VIE.
CONSERVER ce manuel. Fournir ce manuel aux opérateurs de la génératrice.

Table des matières

Règles de sécurité .... 39

Index des normes....41

Information générale 42

1.1 Déballage 42
1.2 Assemblage 42

Fonctionnement 42

2.1 Connaître la génératrice ....42
2.2 Cordons et prises de connexion ....44
2.3 Comment utiliser la génératrice ....44
2.4 Ne pas surcharger la génératrice ....45
2.5 Guide de référence de wattage 46
2.6 Avant de démarrer la génératrice ....46
2.7 Pour démarrer le moteur ....47
2.8 Arrêter le moteur 48
2.9 Système d'arrêt de niveau bas d'huile .....48

Entretien 48

3.1 Effectuer le Programme d'entretien ....48
3.2 Programme d'entretien 48
3.3 Spécifications du produit ....48
3.4 Recommendations générales 49
3.5 Entretenir le filtre à air .....50
3.6 Jeu des soupapes ....51
3.7 Généralités 51
3.8 Entreposage à long terme ....51
3.9 Autres conseils d'entreposage ....51

Dépannage....52

4.1 Guide de dépannage 52

Remarques 53

ADVERTISSMENT!

Proposition 65 Californie

L'échappement du moteur et certains de ses constituants sont susceptibles selon l'État de Californie d'entraîner des cancers, des malformations congénitales ou pouvant être nocifs pour le système reproductif.

ADVERTISSMENT!

Proposition 65 Californie

Ce produit contient ou émet des produits chimiques susceptibles selon l'État de Californie d'entraîner des cancers, des malformations congénitales ou autres maladies pouvantêtre nocifs pour le système reproductif.

INTRODUCTION

Merci d'avoir acheté cette génératrice portable de Honeywell par Generac Power Systems, Inc. Ce modèle est une génératrice entraîné par moteur compacte, à haute performance, refroidie à l'air, conçue pour fournir l'alimentation électrique afin de faire fonctionner les charges électriques lorsqu'aucun réseau électrique n'est disponible ou à la place du réseau en raison d'une coupure de courant.

En cas d'incompréhension d'une partie de ce manuel, contacter le dépositaire agréé le plus proche pour connaître les procédures de démarrage, de fonctionnement et d'entretien.

L'opérateur est responsable de l'utilisation correcte et sûre de l'équipement. Nous recommandons fortement à l'opérateur de lire ce manuel et de comprendre complètement toutes les instructions avant d'utiliser l'équipement. Nous recommandons également fortement d'apprendre à d'autres utilisateurs comment correctement démarrer et faire fonctionner l'unité. Cela les prépare au cas où ils auraient besoin de faire fonctionner l'équipement pour une urgence.

La génératrice peut fonctionner en toute sécurité, de façon efficace et de façon fiable uniquement si elle est correctement installée, utilisée et entretenue. Avant d'utiliser ou entretenir la génératrice :

• Se familiariser avec et respecter strictement tous les codes et réglementations locaux, d'État et nationaux.
• Lire attentivement tous les avertissements de sécurité figurant dans ce manuel et sur le produit.
• Se familiariser avec ce manuel et l'unité avant de l'utiliser.

Le fabricant ne peut pas anticiper toutes les situations possibles qui peuvent impliquer un danger. Les avertissements de ce manuel et figurant sur les étiquettes et les autocollants apposés sur l'unité ne sont, toutefois, pas exhaustifs. Si vous suivez une procédure, une méthode de travail ou une technique de fonctionnement que le fabricant ne recommande pas en particulier, assurez-vous qu'elle est sans danger pour les autres. S'assurer que la procédure, la méthode de travail ou la technique de fonctionnement choisie ne rende pas la génératrice dangereuse.

LES INFORMATIONS CONTENUES DANS LE PRÉSENT MANUEL SE BASENT SUR LES MACHINES EN PRODUCTION AU MOMENT DE LA PUBLICATION. GENERAC SE RÉSERVE LE DROIT DE MODIFIER CE MANUEL À TOUT MOMENT.

RÈGLES DE SÉCURITÉ

Dans tout ce manuel, et sur les étiquettes et sur les autocollants apposés sur la génératrice, les blocs DANGER, AVERTISSEMENT, ATTENTION et REMARQUE servent à alerter le personnel d'instructions spéciales au sujet d'une opération spécifique qui peut s'avérer dangereuse si elle n'est pas effectuée correctement ou avec précaution. Les respecter attentivement. Leurs définitions sont les suivantes :

DANGER

INDIQUE UNE SITUATION OU UNE ACTION DANGEREUSE QUI, SI ELLE N'EST PAS ÉVITÉE, ENTRAÎNERA LA MORT OU DES BLESSURES GRAVES.

AVERTISSEMENT

Indique une situation ou une action dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

▲ ATTENTION

Indique une situation ou une action dangereuse qui, si elle n'est pas évitée, entraînera des blessures légères ou modérées.

REMARQUE :

Les remarques contiennent des informations supplémentaires importantes relatives à une procédure et se trouvent dans le corps de texte régulier de ce manuel.

Ces avertissements de sécurité ne peuvent pas éliminer les dangers qu'ils signalent. Le sens commun et le respect strict des instructions spéciales lors de l'action ou l'entretien sont essentiels pour éviter les accidents.

Quatre symboles de sécurité couramment utilisés accompagnent lesblocs DANGER, AVERTISSEMENT et ATTENTION. Chacun indique le type d'informations suivant :

Ce symbole indique des informations importantes relatives à la sécurité qui, si elles ne sont pas suivies, pourraient mettre en danger la sécurité personnelle et/ou les biens.

Ce symbole indique un risque potentiel d'explosion.

Ce symbole indique un risque potentiel d'incendie.

Ce symbole indique un risque potentiel d'électrocution.

DANGERS GÉNÉRAUX

- NE JAMAIS faire fonctionner dans un espace clos, dans un véhicule, ou à l'intérieur même si les portes et les fenêtres sont ouvertes.

- Pour des raisons de sécurité, le fabricant recommande que la maintenance de cet équipement soit effectuée par un dépositaire agréé. Inspector régulièrement la génératrice et contacter le dépositaire agréé le plus proche pour les pièces qui nécessitent une réparation ou un remplacement.

- Faire fonctionner la génératrice uniquement sur des surfaces de niveau et où elle ne sera pas exposée à l'humidité, aux saletés, à la poussière ou aux vapeurs corrosives excessives.

- Tenir les mains, les pieds, les vêtements, etc., à distance des courroies de transmission, des ventilateurs et d'autres pièces mobiles. Ne jamais retirer tout protège-ventilateur pendant que l'unité fonctionne.

- Certaines pièces de la génératrice deviennent extrêmement chaudes pendant le fonctionnement. Rester à distance de la génératrice tant qu'elle n'a pas refroidie afin d'éviter des brûlures graves.

- Ne PAS faire fonctionner la génératrice sous la pluie.

- Ne pas modifier la construction de la génératrice ni les commandes, ce qui pourrait créer une condition de fonctionnement dangereuse.

- Ne jamais démarrer ou arrêter l'unité avec les charges électriques branchées aux prises ET avec des dispositifs branchés sous tension. Démarrer le moteur et le laisser se stabiliser avant de brancher les charges électriques. Débrancher toutes les charges électriques avant d'arrêter la génératrice.

- Ne pas insérer d'objet dans les fentes de refroidissement de l'unité.

- Lors du travail sur cet équipement, conserver l'alerte à tout moment. Ne jamais travailler sur l'équipement en cas de fatigue physique ou mentale.

- Ne jamais utiliser la génératrice ou n'importe laquelle de ses pièces comme marche. Monter sur l'unité peut écraser et casser les pièces, et peut entraîner des conditions de fonctionnement dangereuses suite à une fuite de gaz d'échappement, une fuite de carburant, une fuite d'huile, etc.

REMARQUE :

Cette génératrice est équipée d'un pot d'échappement pare-étincelles. Le propriétaire / l'opérateur de la génératrice devra garder le pare-étincelles en bon état de fonctionnement. Dans l'État de Californie, un pare-étincelles est requis par la loi (Article 4442 du California Public Resources Code). D'autres États peuvent avoir des lois similaires. Les lois fédérales s'appliquent sur le territoire fédéral.

DANGERS D'ÉCHAPPEMENT ET D'EMPLACEMENT

- Ne jamais faire fonctionner dans un espace clos ou à l'intérieur. NE JAMAIS faire fonctionner dans un espace clos, dans un véhicule, ou à l'intérieur même si les portes et les fenêtres sont ouvertes ! Utiliser UNIQUEMENT à l'extérieur et loin des fenêtres, portes ouvertes, ventilations, et dans un espace dans lequel le gaz d'échappement ne s'accumulera pas de façon mortelle.

DANGER

L'utilisation d'une génératrice à l'intérieur PEUT VOUS TUER EN QUELQUES MINUTES. Les génératrices rejettent du monoxyde de carbone. Il s'agit d'un gaz toxique invisible et inodore

NE JAMAIS utiliser la génératrice à l'intérieur d'une résidence ou d'un garage MÈME SI les portes et les fenêtres sont ouvertes.

Utiliser uniquement à L'EXTÉRIEUR et loin des fenêtres, portes et évents.

- Les gaz d'échappement du moteur contiennent du monoxyde de carbone, qui est invisible et inodore. Ce gaz est toxique et s'il est respiré en concentrations suffisantes, il peut entraîner une perte de conscience ou même la mort.

- Un débit approprié, non obstrué d'air de refroidissement et de ventilationest important pour corriger le fonctionnement de la génératrice. Ne pas modifier l'installation ou ne pas laisser même un blocage partiel de l'alimentation de ventilation, étant donné que cela peut sérieusement affecter le fonctionnement sûr de la génératrice. La génératrice DOIT fonctionner à l'extérieur.

- Ce système d'échappement doit être correctement entretenu. Ne rien faire qui pourrait rendre le système d'échappement dangereux ou non conforme aux codes locaux et/ou normes locales.

- Toujours utiliser un détecteur d'oxyde de carbone à alimentation par batterie à l'intérieur, conformément aux instructions du fabricant.

- Si vous commencez à vous sentir malade, à avoir des étourdissements ou à vous sentir faible après le fonctionnement de la génératrice, respirez de l'air frais IMMÉDIATEMENT. Consultez un médecin car vous pourriez avoir été empoisonné au monoxyde de carbone.

RISQUES ÉLECTRIQUES

- La génératrice produit une tension dangereusement haute pendant son fonctionnement. Éviter le contact avec les fils nus, les bornes, les branchements, etc., pendant le fonctionnement de l'unité, même sur l'équipement branché à la génératrice. S'assurer que tous les couvercles, les dispositifs de protection et les barrières sont en place avant de faire fonctionner la génératrice.

- Ne jamais manipuler tout type de cordon ou de dispositif électrique qui est dans l'eau, alors que vous êtes pieds nus ou que vos mains ou vos pieds sont mouillés. CELA ENTRAÎNERA UN RISQUE D'ÉLECTROCUTION.

- Le National Electric Code (NEC, Code électrique national) exige que le bâti et que les pièces externes électriquement conductrices de la génératrice soient correctement reliés à une mise à terre approuvée. Les codes électriques locaux peuvent également exiger une mise à la terre approprié de la génératrice. Consulter un électricien local pour connaître les exigences de mise à la terre dans la région.

- Utiliser un disjoncteur de fuite à la terre dans toute zone humide ou très conductrice (telle que le carter protecteur métallique ou l'aciérie).

- Ne pas employer des cordons amovibles électriques usés, nus, effilochés ou autrement endommagés avec la génératrice.

- Avant d'effectuer toute maintenance sur la génératrice, débrancher la batterie de démarrage du moteur (le cas échéant) afin d'empêcher un démarrage accidentel. Débrancher le câble de la borne de la batterie signalée par l'inscription NEGATIVE (Négatif), NEG ou (−) en premier. Reconnecter le câble à la fin.

- En cas d'accident causé par électrocution, couper immédiatement la source d'alimentation électrique. Si cela est impossible, essayer de libérer la victime du conducteur sous tension. ÉVITER TOUT CONTACT DIRECT AVEC LA VICTIME. Utiliser un objet non conducteur, comme une corde ou une planche, pour libérer la victime du conducteur sous tension. Si la victime est inconsciente, assurer les premiers secours et demander une aide médicale immédiate.

RISQUES D'INCENDIE

• L'essence est très INFLAMMABLE et ses vapeurs sont EXPLOSIVES. Ne pas produire de fumée, flammes nues, étincelles ou chaleur à proximité de l'endroit où l'essence est manipulée.
• Ne jamais ajouter de carburant lorsque l'unité fonctionne ou est chaude. Laisser le moteur complètement refroidir avant d'ajouter du carburant.
• Ne jamais remplir le réservoir de carburant à l'intérieur. Respecter toutes les lois réglementant l'entreposage et la manipulation de l'essence.
• Ne pas trop remplir le réservoir de carburant. Toujours laisser de la place pour l'expansion du carburant. Si le réservoir est trop rempli, l'essence peut déborder sur un moteur chaud et entraîner un INCENDIE ou une EXPLOSION. Ne jamais entreposer la génératrice avec le réservoir rempli de carburant étant donné que les vapeurs d'essence pourraient atteindre une flamme ouverte, des étincelles ou une veilleuse (comme il y en a sur une chaudière, un chauffe-eau ou sur un sèche-linge). Cela peut entraîner un INCENDIE ou une EXPLOSION. Laisser l'unité complètement refroidir avant l'entreposage.
• Nettoyer immédiatement toute éclaboussure de carburant ou d'huile. S'assurer qu'aucune matière combustible ne reste sur ou à proximité de la génératrice. Garder l'espace environnant de la génératrice propre et sans débris et garder un jeu de cinq (5) pieds sur tous les côtés afin de permettre une aération adaptée de la génératrice.
• Ne pas insérer d'objet dans les fentes de refroidissement de l'unité.
• Ne pas faire fonctionner la génératrice si des dispositifs électriques branchés surchauffent ; si la puissance électrique est perdue ; si le moteur ou la génératrice fait des étincelles ; si des flammes ou de la fumée sont détectées alors que l'unité fonctionne.
• Garder un extincteur à proximité de la génératrice à tout moment.

INDEX DES NORMES

1. National Fire Protection Association (Association nationale pour la protection contre les incendies) 70 : Le NATIONAL ELECTRIC CODE (Code électrique national) disponible auprès de www.nfpa.org
2. National Fire Protection Association (Association nationale pour la protection contre les incendies) 5000 : Le BUILDING CONSTRUCTION AND SAFETY CODE disponible auprès de www.nfpa.org
3. International Building Code disponible auprès de www.iccsafe.org
4. Agricultural Wiring Handbook disponible auprès de www.rerc.org, Rural Electricity Resource Council P.O. Box 309 Wilmington, OH 45177-0309
5. ASAE EP-364.2 Installation and Maintenance of Farm Standby Electric Power (Installation et maintenance des systèmes électriques de secours pour les fermes), disponible auprès de www.asabe.org, American Society of Agricultural & Biological Engineers, 2950 Niles Road, St. Joseph, MI 49085

Cette liste n'est pas exhaustive. Vérifier avec l'autorité locale ayant juridiction pour les codes et normes locaux qui peuvent être appliqués à votre juridiction.

N° DE MODÈLE :
N° DE SÉRIE :

Emplacement de l'identification de l'unité

1.1 DÉBALLAGE

• Retirer tout le matériel d'emballage.
- Enlever l'emballage en mousse accessoire.
• Retirer la génératrice de la boîte.

1.1.1 BOÎTE D'ACCESSOIRES

Vérifier le contenu de la boîte. Si des pièces sont absentes ou endommagées, merci de localiser un dépositaire agréé au 1-855-GEN-INFO.

• 1 - Guide de configuration rapide
• 1 - Manuel de l'utilisateur
• 1 - Entonnoir
• 1 - Huile SAE 30
• 3 - Fiches d'enregistrement du produit (Anglais, Espagnol, Français)
• 2 - Roues de 8 po (A)
• 1 - Axe (B)
• 2 - Pieds du bâti (C)
• 2 - Poignées avec des prises (gauche (D) et droite (E))
• 1 - Sac de quincaillerie
- 4 - Boulons M8 - 1,25 x 43 (G)
- 4 - Boulons d'échelle M6 - 1 x 37 (I)
- 2 - Goupilles fendues (F)
- 4 - Écrous hexagonaux à embase M8 - 1,25 (H)
- 4 - Écrous borgnes M6 - 1 (J)

1.12 OUTILS NÉCESSAIRES

• 1- Clé polygonale de 12 mm
• 1 - Clé à cliquet
• 2 - Douilles
- 1 - Douille de 10 mm
- 1 - Douille de 12 mm

1.2 ASSEMBLAGE

L'assemblage est nécessaire avant d'utiliser la génératrice. Si des problèmes se présentent lors de l'assemblage de la génératrice, merci d'appeler la ligne d'assistance pour les génératrices au 1-855-GEN-INFO.

1.2.1 ASSEMBLAGE DE L'ENSEMBLE D'ACCESSOIRES

Les roues sont conçues pour l'unité pour améliorer considérablement la portabilité de la génératrice.

REMARQUE :

Les roues n'ont pas été conçues pour le transport sur la route.

1. Consulter la Figure 1 pour installer les roues (A) comme indiqué.
2. Glisser l'axe (B) à travers les supports du bâti.
3. Glisser sur les roues (A) puis installer les goupilles fendues (F).
4. Consulter la Figure 1 pour installer les pieds du bâti (C) comme indiqué.

5. Placer chaque pied du bâti (C) sous le bâti et serrer avec deux boulons M8 - 1,25 x 40 (G) et deux écrous hexagonaux à embase M8 x 1,25 (H).

6. Consulter la Figure 2 pour installer l'assemblage de la poignée (D et E) comme indiqué.

- Installer chaque assemblage de la poignée (D et E) au bâti en utilisant les deux boulons M6 - 1 x 40 (I) et les deux écrous borgnes M6 - 1 (J).

Figure 1 - Assemblage de la roue

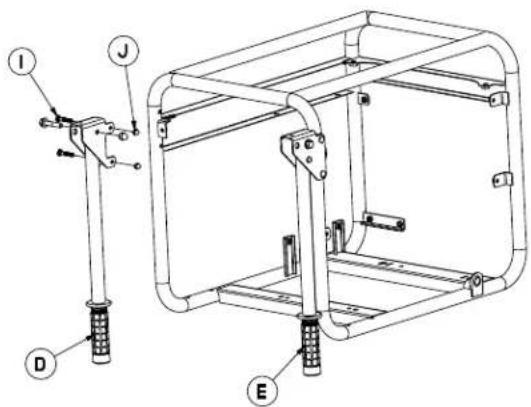

Figure 2 - Ensemble de poignées

Lire ce Manuel d'instructions et les Règles de sécurité avant d'utiliser cette génératrice.

Comparer la génératrice aux Figures 3 à 6 afin de vous familiariser avec les emplacements des différents contrôles et ajustements. Garder ce manuel pour consultation future.

1. Prise double de 120 Volts CA, 20 Amp - Fournit de l'alimentation électrique pour le fonctionnement d'un éclairage électrique, d'appareils, d'outils et de charges de moteur à 120 Volts CA, 20 Amp, monophasé, 60 Hz.
   Modèles de l'État de Californie - Prise de courant double avec disjoncteur de fuite de terre – Fournit une protection à l'intérieur du disjoncteur de fuite de terre interne et comprend un bouton poussoir de test et de réinitialisation.
2. Prise à verrouillage de 120/240V CA, 20 Amp - Fournit de l'alimentation électrique pour le fonctionnement d'un éclairage électrique, d'appareils, d'outils et de charges de moteur à 120 et/ou 240 volts CA, 20 amp., monophasé, 60 Hz.

3. Disjoncteurs (CA) – Chaque prise est fournie avec un disjoncteur bipolaire de 14 amp. pour protéger la génératrice contre les surcharges électriques.

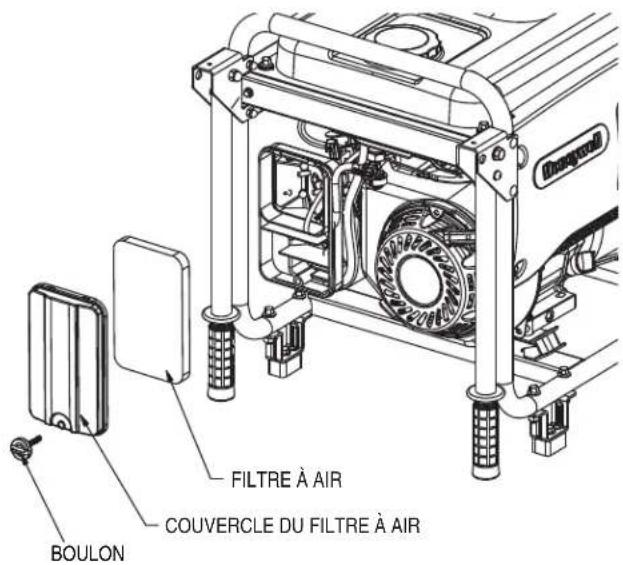

4. Filtre à air – Filtre l'air aspiré par le moteur.

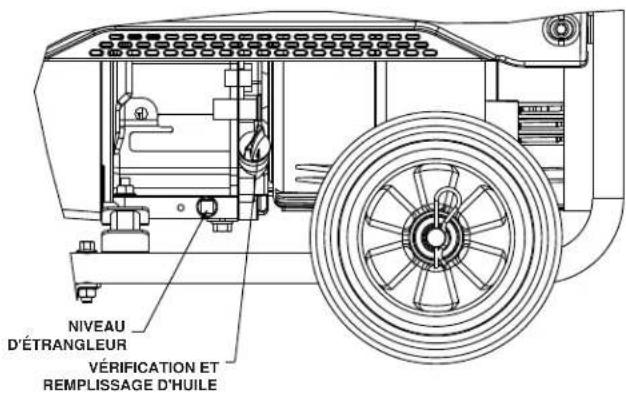

5. Levier d'étrangleur – Utilisé au démarrage d'un moteur froid.
6. Réservoir de carburant – Le réservoir contient 2,9 gallons É.-U. de carburant.
7. Borne de mise à la terre – Relie la génératrice à une mise à terre approuvée ici. Voir la section « Mise à la terre de la génératrice » pour plus d'informations.
8. Interrupteur On/OFF (Marche/Arrêt) – Contrôle le fonctionnement de la génératrice.
9. Pot d'échappement – Rend silencieux le moteur.
10. Poignées – Pivoter et rétracter pour l'entreposage.
11. Chapeau de gaz – Emplacement de remplissage d'huile.
12. Jauge de carburant – Indique le niveau de carburant dans le réservoir.
13. Remplissage/vérification d'huile – Vérifier le niveau d'huile et remplir l'huile ici.
14. Lanceur à rappel – Utiliser pour démarrer le moteur manuellement.
15. Soupape d'arrêt de carburant - Soupape entre le réservoir de carburant et le carburateur.
16. Bouchon de vidange de l'huile – Utilisé pour drainer l'huile à moteur.

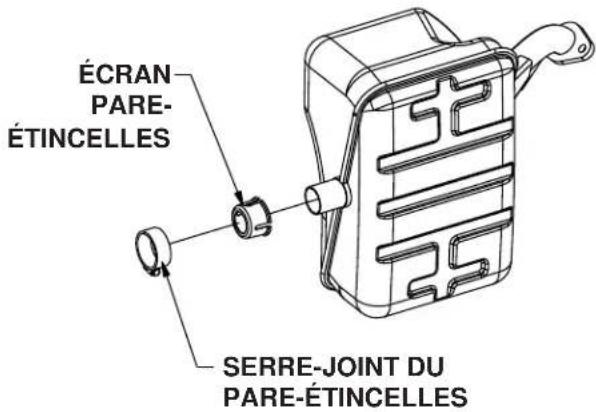

17. Pare-étincelles - Réduit le risque d'incendie en contenant les étincelles.

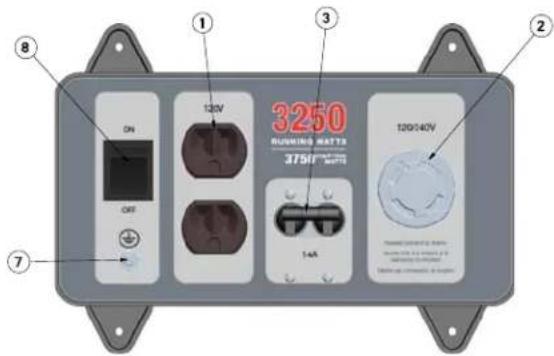

Figure 3 - Panneau de commande (49 State/CSA illustré)

Figure 4 - Contrôles de la génératrice

Figure 5 - Contrôles de la génératrice

Figure 6 - Contrôles de la génératrice

Il s'agit d'une prise de 120 volts protégée contre la surcharge par un disjoncteur de 14 amp. (Figure 7). Utiliser chaque douille pour alimenter les charges électrique à 120 volts CA, monophasé, 60 Hz nécessitant jusqu'à 1680 watts combinés (1,68 kW) ou 14 amp. de courant. Utiliser uniquement des cordons à trois fils avec mise à la terre, bien isolés, de haute qualité conçus pour 125 Volts à 20 A (ou plus).

Garder les rallonges aussi courtes que possible, de préférence moins de 15 pieds de longueur, pour empêcher la chute de tension et une surchauffe possible des fils.

Figure 7 - Prise double de 120 Volts CA, 20 Amp

Il s'agit d'une prise de 120 volts protégée contre la surcharge par un disjoncteur de 14 amp. (Figure 8). Utiliser chaque douille pour alimenter les charges électrique à 120 volts CA, monophasé, 60 Hz nécessitant jusqu'à 1680 watts combinés (1,68 kW) ou 14 amp. de courant. Utiliser uniquement des cordons à trois fils avec mise à la terre, bien isolés, de haute qualité conçus pour 125 Volts à 20 A (ou plus).

Garder les rallonges aussi courtes que possible pour empêcher la chute de tension et une surchauffe possible des fils.

Figure 8 - Prise double du disjoncteur GFCI de 120 Volts CA, 20 Amp

Il s'agit d'une prise de 120/240 volts protégée contre la surcharge par un disjoncteur de 14 amp. (Figure 9). Brancher un cordon à 4 fils avec mise à la terre adapté à la prise et à la charge souhaitée. Le cordon doit avoir une tension nominale de 250 volts à 20 amps. (ou plus) si la prise 120/240 est utilisée avec une prise de 120 volts. La charge totale utilisée ne doit pas dépasser les tensions nominales de l'étiquette.

Figure 9 - Prise de 120/240 Volts CA, 20 Amp

IMPORTANT : Ne pas surcharger la génératrice. Également, ne pas surcharger les prises du tableau individuel. Ces prises sont protégées contre la surcharge par des disjoncteurs. Si la valeur d'intensité d'un disjoncteur est dépassée, le disjoncteur s'ouvre et la puissance électrique à cette prise est perdue. Lire « Ne pas surcharger la génératrice » soigneusement.

2.3 COMMENT UTILISER LA GÉNÉRATRICE

Si des problèmes se présentent lors du fonctionnement de la génératrice, merci d'appeler la ligne d'assistance pour les génératrices au 1-888-436-3722.

DANGER

Ne jamais faire fonctionner dans un espace clos ou à l'intérieur. NE JAMAIS faire fonctionner dans un espace clos, dans un véhicule, ou à l'intérieur même si les portes et les fenêtres sont ouvertes ! Utiliser UNIQUEMENT à l'extérieur et loin des fenêtres, portes ouvertes, ventilations, et dans un espace dans lequel le gaz d'échappement ne s'accumulera pas de façon mortelle.
Les gaz d'échappement du moteur contiennent du monoxyde de carbone, qui est invisible et inodore. Ce gaz est toxique et s'il est respiré en concentrations suffisantes, il peut entraîner une perte de conscience ou même la mort.
Un débit approprié, non obstrué d'air de refroidissement et de ventilation est important pour corriger le fonctionnement de la génératrice. Ne pas modifier l'installation ou ne pas laisser même un blocage partiel de l'alimentation de ventilation, étant donné que cela peut sérieusement affecter le fonctionnement sûr de la génératrice. La génératrice DOIT fonctionner à l'extérieur.
Ce système d'échappement doit être correctement entretenu. Ne rien faire qui pourrait rendre le système d'échappement dangereux ou non conforme aux codes locaux et/ou normes locales.

Toujours utiliser un détecteur d'oxyde de carbone à alimentation par batterie à l'intérieur, conformément aux instructions du fabricant.

DANGER

L'utilisation d'une génératrice à l'Intérieur PEUT VOUS TUER EN QUELQUES MINUTES. Les génératrices rejettent du monoxyde de carbone. Il s'agit d'un gaz toxique invisible et inodore

NE JAMAIS utiliser la génératrice à l'intérieur d'une résidence ou d'un garage MÊME SI les portes et les fenêtres sont ouvertes.

Utiliser uniquement à L'EXTÉRIEUR et loin des fenêtres, portes et évents.

2.3.1 MISE À LA TERRE DU GÉNÉRATEUR LORSQUE CELUI-CI EST UTILISÉ DE MANIÈRE PORTATIVE

Ce générateur est muni d'une mise à la terre qui relie les composantes du cadre du générateur aux bornes de terre sur les prises de courant alternatif (pour les explications, voir le NEC, 250.34 (A)). Cela permet d'utiliser le générateur de manière portative sans avoir à mettre à la terre le cadre du générateur comme spécifié dans le NEC, 250.34.

Figure 10 - Mise à la terre du générateur

Exigences spéciales

Des règlements de l'Occupational Safety and Health Administration (OSHA), des codes locaux ou des ordonnances pourraient s'appliquer à l'usage prévu du générateur.

Veuillez consulter un électricien qualifié, un inspecteur en électricité ou l'agence locale compétente.

• Dans certaines régions, les générateurs doivent être enregistrés auprès des entreprises locales de réseau public.
• Si le générateur est utilisé sur un chantier de construction, des règlements supplémentaires pourraient s'appliquer.

2.3.2 CONNECTER LE GÉNÉRATEUR AU SYSTÈME ÉLECTRIQUE D'UN BÂTIMENT

Il est recommandé d'utiliser un commutateur de transfert manuel lorsque le générateur est connecté directement au système électrique d'un bâtiment. Les connexions d'un générateur portatif au système électrique d'un bâtiment doivent être faites par un électricien qualifié, et ce dans le respect rigoureux de tous les codes de l'électricité et de toutes les lois à l'échelle locale et nationale.

2.3.3 BRANCHER LES CHARGES ÉLECTRIQUES

NE PAS brancher les charges de 240 volts aux prises de 120 volts. NE PAS brancher les charges à 3 phases à la génératrice. NE PAS brancher les charges de 50 Hz à la génératrice.

• Laisser le moteur se stabiliser et chauffer pendant quelques minutes après le démarrage.
• Brancher et mettre sous tension les charges électriques monophasées souhaitées de 120 ou 240 volts CA., 60 Hz.
• Ajouter les watts (ou ampères) nominaux de toutes les charges à brancher en même temps. Ce total ne doit pas dépasser (a) la capacité nominale de wattage/ampérage de la génératrice ou (b) la valeur nominale du disjoncteur de la prise fournissant l'alimentation. Voir la section « Ne pas surcharger la génératrice ».

2.4 NE PAS SURCHARGER LA GÉNÉRATRICE

Surcharger une génératrice au-dessus de sa capacité nominale de wattage peut endommager la génératrice et les dispositifs électriques branchés. Respecter les consignes suivantes pour empêcher la surcharge de l'unité :

• Calculer le wattage total de tous les dispositifs électriques à brancher en même temps. Ce total ne doit PAS dépasser la capacité de wattage de la génératrice.
• Le wattage nominal des lumières peut être indiqué sur les ampoules. Le wattage nominal des outils, des appareils et des moteurs se trouve généralement sur une étiquette ou un autocollant apposé(e) sur le dispositif.
• Si l'appareil, l'outil ou le moteur n'indique pas le wattage, multiplier la valeur nominale des volts fois la valeur nominale des ampères afin de déterminer les watts (volts x ampères = watts).

• Certains moteurs électriques, tels que ceux à induction, nécessitent environ trois fois plus de watts d'alimentation pour le démarrage que pour le fonctionnement. Cette surtension d'alimentation dure seulement quelques secondes lors du démarrage des moteurs en question. S'assurer de laisser un wattage de démarrage élevé lors du choix des dispositifs électriques pour brancher la génératrice :

• Calculer les watts nécessaires pour démarrer le moteur le plus grand.

• Ajouter à ce chiffre les watts de fonctionnement de toutes les autres charges branchées.

Le Guide de référence de wattage sert à déterminer combien d'éléments la génératrice peut faire fonctionner en même temps.

REMARQUE :

Tous les chiffres sont arrondis. Voir les étiquettes sur l'appareil pour connaître les exigences de wattage.

2.5 GUIDE DE RÉFÉRENCE DE WATTAGE

Dispositif .... Wattage d'exploitation

*Climatiseur (12.000 BTU) 1700

*Climatiseur (24.000 BTU) 3800

*Climatiseur (40.000 BTU) 6000

Chargeur de Batterie (20 Ampères)....500

Ponceuse à courroie (3 po.) 1000

Scie à chaîne 1200

Scie circulaire (6-1/2 po.). 800 à 1000

*Sèche-linge (Électrique) 5750

*Sèche-linge (Gaz) 700

*Laveuse 1150

Cafetière. 1750

*Compresseur (1 HP)....2000

*Compresseur (3/4 HP) 1800

*Compresseur (1/2 HP) 1400

Fer à friser 700

*Déshumidificateur. 650

Ponceuse à disque (9 po.) 1200

Coupe-bordures 500

Couverture chauffante. 400

Cloueuse électrique....1200

Cuisinière électrique (par élément) 1500

Poêle électrique 1250

*Congélateur....700

*Ventilateur de chaudière (3/5 HP) 875

*Ouvre-porte de garage 500 à 750

Séchoir à cheveux 1200

Perceuse à main. 250 à 1100

Taille-haie 450

Clé à Chocs 500

Fer 1200

*Pompe à jet 800

Tondeuse à gazon.... 1200

Ampoule....100

Four à micro-ondes 700 à 1000

*Refroidisseur de lait 1100

Brûleur à mazout sur le four 300

Chaufferette à mazout (140.000 BTU).... 400

Chaufferette à mazout (85.000 BTU)....225

Chaufferette à mazout (30.000 BTU)....150

*Pistolet à peinture, sans air (1/3 HP). 600

Pistolet à peinture, sans air (portable)....150

Radio 50 à 200

*Réfrigérateur....700

Cocotte mijoteuse....200

*Pompe immergée (1-1/2 HP) 2800

*Pompe immergée (1 HP) 2000

*Pompe immergée (1/2 HP) 1500

*Pompe de vidange 800 à 1050

*Scie circulaire de table (10 po.) 1750 à 2000

Télévision 200 à 500

Grille-pain....1000 à 1650

Coupe bordures 500

* Laisser 3 fois les watts indiqués pour le démarrage de ces dispositifs.

2.6 AVANT DE DÉMARRER LA GÉNÉRATRICE

Avant de faire fonctionner la génératrice, de l'huile de moteur et de l'essence devront être ajoutés, de la façon suivante :

2.6.1 AJOUTER L'HUILE À MOTEUR

L'huile devrait répondre à la classe de service SJ, SL ou mieux de l'American Petroleum Institute (API). N'utiliser aucun additif spécial. Choisir la viscosité de l'huile selon la température de fonctionnement prévue (voir également le tableau). Le fabricant recommande de roder le moteur avec de l'huile de pétrole. Ensuite, à partir du premier intervalle de changement d'huile, il sera possible d'utiliser de l'huile synthétique.

• Au-dessus de 40 °F, utiliser SAE 30
• Au-dessous de 40 °F et jusqu'à 10 °F, utiliser le 10W-30
• Au-dessus de 10 °F, utiliser 5W-30 synthétique

▲ ATTENTION

Toute tentative de faire tourner ou de démarrer le moteur avant qu'il ait été correctement entretenu avec l'huile recommandée peut entraîner une panne du moteur.

1. Placer la génératrice sur une surface équilibrée (ne pas dépasser 15° dans aucune direction).
2. Nettoyer le secteur situé autour du réservoir d'huile et enlever le capuchon du réservoir d'huile et la jauge d'huile.
3. Essuyer la jauge d'huile.
4. Remplir lentement le moteur avec de l'huile par l'orifice de remplissage d'huile jusqu'à ce qu'elle atteigne la marque supérieur de la jauge (Figure 11). Interrompre régulièrement le remplissage pour vérifier le niveau d'huile. Attention à ne pas trop remplir.
5. Installer le capuchon du réservoir d'huile et serrer fermement à la main.
6. Vérifier le niveau d'huile de moteur avant le démarrage à chaque fois par la suite.

Figure 11 - Jauge

2.6.2 AJOUTER DE L'ESSENCE

DANGER

L'essence est très INFLAMMABLE et ses vapeurs sont EXPLOSIVES. Ne jamais remplir le réservoir de carburant à l'intérieur. Ne jamais remplir le réservoir de carburant quand le moteur est en fonctionnement ou chaud. Permettre au moteur de se refroidir complètement avant de remplir le réservoir de carburant. Éviter de renverser de l'essence sur un moteur CHAUD. NE PAS allumer une cigarette ou ne pas fumer en remplissant le réservoir de carburant.

AVERTISSEMENT

Ne pas trop remplir le réservoir de carburant. Joujours laisser de la place pour l'expansion au carburant. Si le réservoir de est trop rempli, essence peut déborder sur un moteur CHAUD et entraîner un INCENDIE ou une EXPLOSION.

• Utiliser de l'essence SANS PLOMB régulière avec le moteur de la génératrice. Ne pas d'utiliser d'essence avec plus de 10 % d'éthanol, et ne jamais utiliser de l'essence E85. Ne pas mélanger l'huile avec l'essence.
• Nettoyer le secteur situé autour du capuchon de remplissage de carburant, enlever le capuchon.
• Ajouter lentement de l'essence sans plomb au réservoir de carburant. Attention à ne pas trop remplir (Figure 12).
• Mettre le bouchon du réservoir de carburant et nettoyer toute éclaboussure d'essence.

Figure 12 - Réservoir de carburant

IMPORTANT : Il est important d'empêcher la formation des dépôts de gomme dans les pièces du circuit d'alimentation, comme le carburateur, le tuyau de carburant ou le réservoir pendant l'entreposage. Les combustibles composés d'alcool (appelés essence-alcool, alcool éthylique, ou méthanol) peuvent attirer l'humidité, ce qui conduit à la séparation et à la formation d'acides pendant l'entreposage. Un gaz acide peut endommager le circuit de carburant d'un moteur pendant l'entreposage de celui-ci. Afin d'éviter tout problème avec le moteur, le circuit de carburant doit être vidé avant l'entreposage du moteur si celui-ci est d'au moins 30 jours. (Voir la section « Entreposage ».) Ne jamais utiliser de produit nettoyant pour moteur ou carburateur dans le réservoir de carburant étant donné que cela pourrait causer des dommages permanents.

2.7 POUR DÉMARRER LE MOTEUR

AVERTISSEMENT

Ne jamais démarrer ou arrêter le moteur avec les dispositifs électriques branchés dans les prises ET les dispositifs sous tension.

1. Vérifier l'huile.
2. Vérifier le gaz.
3. Débrancher toutes les charges électriques des prises de l'unité avant de démarrer le moteur.
4. Placer la génératrice sur une surface équilibrée (ne pas dépasser 15° dans aucune direction).
5. OUVRIR la soupape d'arrêt (Figure 13).
6. Mettre l'interrupteur ON/OFF (Marche/Arrêt) du moteur sur la position ON (Marche) (Figure 13).
7. Mettre le levier d'ÉTRANGLEUR du moteur à la position FULL CHOKE (Étrangleur plein) (Figure 13).
8. Pour démarrer le moteur, attraper fermement la poignée de rappel et tirer jusqu'à ce qu'une résistance se fasse sentir. Remonter rapidement et démarrer.
9. Lorsque le moteur démarre, mettre le levier d'étrangleur sur la position 1/2 CHOKE (Étrangleur à moitié) jusqu'à ce que le moteur fonctionne doucement et ensuite complètement sur la position RUN (Marche). Si le moteur vibre, remettre l'étrangleur sur la position 1/2 CHOKE (Étrangleur à moitié) jusqu'à ce que le moteur fonctionne doucement et ensuite sur la position RUN (Marche).

REMARQUE :

Si le moteur chauffe, mais ne continue pas à fonctionner, mettre le levier de l'étrangleur sur la position START (démarrer) et répéter les instructions de démarrage.

Figure 13 - Contrôles du moteur

Entretien

2.8 ARRÊTER LE MOTEUR

1. Arrêter toutes les charges, puis débrancher les charges électriques des prises du tableau de la génératrice. Ne jamais démarrer ou arrêter le moteur avec les dispositifs électriques branchés et sous tension.
2. Laisser le moteur fonctionner à circuit ouvert pendant plusieurs minutes pour stabiliser les températures internes du moteur et de la génératrice.
3. Mettre l'interrupteur ON/OFF (Marche/Arrêt) sur la position OFF (Arrêt).
4. Fermer la soupape de combustible.

2.9 SYSTÈME D'ARRÊT DE NIVEAU BAS D'HUILE

Le moteur est équipé d'un détecteur de bas niveau d'huile qui arrête le moteur automatiquement lorsque le niveau d'huile chute en dessous d'un niveau spécifique. Si le moteur s'arrête tout seul et que le réservoir de carburant a assez d'essence, vérifier le niveau d'huile du moteur.

2.9.1 DÉTECTION DU BAS NIVEAU D'HUILE

Si le système détecte un niveau d'huile bas pendant le fonctionnement, le moteur s'arrête. Le moteur ne fonctionnera pas tant que de l'huile n'aura pas été rajoutée pour atteindre le bon niveau.

3.1 EFFECTUER LE PROGRAMME D'ENTRETIEN

Il est important d'effectuer l'entretien comme indiqué dans le Programme d'entretien pour le fonctionnement approprié de la génératrice, et afin d'assurer que la génératrice est conforme aux normes d'émission applicables pour la durée de sa vie utile. L'entretien et les réparations peuvent être effectués par une personne compétente ou un atelier de réparation. En outre, l'entretien critique des émissions doit être effectué comme prévu pour que la Garantie d'émissions soit valide. L'entretien critique des émissions inclut l'entretien du filtre à air et les bougies d'allumage conformément au Programme d'entretien.

3.2 PROGRAMME D'ENTRETIEN

Suivre les intervalles du calendrier. Un entretien plus fréquent est nécessaire lorsque l'appareil fonctionne dans des conditions défavorables indiquées ci-dessous.

Vérifier le niveau d'huile Lors de chaque utilisation

Changer l'huile ¥ *Toutes les 50 heures

Vérifier le jeu des soupapes ***À chaque saison

Entretien du filtre à air **Toutes les 25 heures

Remplacer la bougie d'allumage ****Toutes les 100 heures

¥ Changer l'huile après les 20 premières heures de fonctionnement.

* Changer l'huile tous les mois lors du fonctionnement sous une charge lourde ou à des températures élevées.
** Nettoyer plus souvent dans des conditions de fonctionnement sales ou poussiéreuses. Remplacer les pièces du filtre à air s'il est impossible de les nettoyer correctement.
*** Vérifier le jeu des soupapes et régler si nécessaire après les 50 premières heures de fonctionnement et toutes les 100 heures par la suite.
**** Nettoyer et écarter à nouveau la bougie d'allumage toutes les 50 heures.

Qualifié Puissance....3,25 kW**

Puissance de surtension....3,75 kW

Tension CA nominale 120/240

Tension nominale 27/13,5 Amps.**

Fréquence nominale.... 60 Hz à 3600 RPM

Phase Monophasé

* Plage de températures de fonctionnement : -18 °C (0 °F) à 43 °C (110 °F). Lorsque l'appareil est utilisé à plus de 25 °C (77 °F), il peut y avoir une diminution de la puissance du moteur.

** Le wattage est soumis à, et limité par, ces facteurs tels que le contenu en Btu de carburant, la température ambiante, l'altitude, l'état du moteur, etc. La puissance maximale diminue d'environ 3,5 % pour chaque tranche de 1000 pieds au-dessus du niveau de la mer ; et diminuera également d'environ 1 % pour chaque tranche de 6 °C (10 °F) au-dessus de 16 °C (60 °F) de température ambiante.

3.3.2 SPÉCIFICATIONS DU MOTEUR

Déplacement....208 cc

Type de bougie d'allumage ......F6TC

Écartement de bougie d'allumage 0,03 po. ou (0,76 mm)

Capacité d'essence ....11 L (2,9 gallons É.-U.)

Type d'huile....Voir le tableau dans la section « Avant de démarrer la génératrice »

Capacité d'huile....0,6 L (0,634 Qts)

Temps d'exécution ....7,4 heures à 1/2 charge Certifié d'émissions Classe II*

* Le fabricant du moteur doit garantir le système de contrôle des émissions pour une période de deux ans. Cette couverture de garantie est en plus de la garantie fournie par Generac, et peut couvrir le moteur même si la garantie de Generac ne le fait pas.

3.3.3 INFORMATION À PROPOS DES ÉMISSIONS

L'Agence de protection de l'environnement (EPA) (et la California Air Resource Boad pour les génératrices conformes aux normes CA) exige(nt) que votre génératrice soit conforme aux normes d'émission d'échappement. Localiser l'étiquette de conformité aux normes d'émission sur le moteur pour déterminer les normes auxquelles la génératrice est conforme. Cette génératrice est certifiée pour opérer à l'essence. Le système de contrôle d'émission comprend :

- Système d'admission d'air

Filtre à air

- Système d'alimentation en carburant

• Carburateur
• Capuchon/Réservoir de carburant
• Canalisations de carburant
• Canalisations de tuyaux d'évacuation
• Réservoir à charbon actif (pour les moteurs de la Californie seulement)

- Système d'allumage

• Bougie d'allumage
• Module d'allumage
• Volant-moteur

- Système d'échappement

— Pot d'échappement
- Catalyseur
– Soupape à impulsion d'air secondaire

3.3.4 FONCTIONNEMENT À HAUTE ALTITUDE

Le système de carburant sur cette génératrice peut être influencé par le fonctionnement à haute altitude. On peut assurer un bon fonctionnement en installant un nécessaire pour altitude lorsque requis. Voir le tableau ci-dessous pour déterminer les situations où un nécessaire pour altitude est requis. Faire fonctionner cette génératrice sans le nécessaire pour altitude correct installé peut augmenter les émissions du moteur et diminuer l'économie de carburant et la performance. Les nécessaires peuvent être obtenus à partir d'un détaillant et doivent être installés par une personne qualifiée.

Unité Gamme d'altitudes :		Numéro de pièce de l'équipement
HW3250	0 - 3000 pi. Non requis
	3000 - 6500 pi.** 0J6993
* Élévation au-dessus du niveau de la mer** A des élevations supérieures à 6500 pi., le moteur peut éprouver une diminution de la performance.

3.4 RECOMMANDATIONS GÉNÉRALES

La garantie sur la génératrice ne couvre pas les articles qui ont été sujets à une mauvaise utilisation ou une négligence. Pour recevoir la contrepartie totale de la garantie, l'utilisateur doit entretenir la génératrice comme démontré dans ce manuel.

Certains réglages devront être faits périodiquement pour entretenir correctement la génératrice.

Tous les ajustements dans la section Entretien de ce manuel devraient être effectués au moins une fois par saison. Suivre les exigences dans le tableau « Programme d'entretien ».

REMARQUE :

Une fois par an, remplacer la bougie d'allumage et le filtre à air. Une nouvelle bougie et filtre à air propre assurent un bon mélange d'air-carburant et aident au moteur à mieux fonctionner et à durer plus longtemps.

3.4.1 ENTRETIEN DE LA GÉNÉRATRICE

L'entretien de la génératrice s'agit de maintenir l'unité propre et sèche. Utiliser et entreposer l'unité dans un environnement sec et propre où elle ne sera exposée à la poussière excessive, à la saleté, à l'humidité ou à aucune vapeur corrosive. Les fentes d'air de refroidissement dans la génératrice ne doivent pas être obstruées avec de la neige, des feuilles, ou aucune autre matière étrangère.

Vérifier la propreté de la génératrice fréquemment et nettoyer quand la poussière, la saleté, le pétrole, l'humidité ou d'autres corps étrangers sont évidents sur sa surface extérieure.

▲ ATTENTION

Ne jamais passer aucun objet ou outil dans les fentes de refroidissement même si le moteur n'est pas en fonctionnement.

REMARQUE :

NE PAS utiliser un tuyau d'arrosage pour nettoyer la génératrice. L'eau peut entrer dans le circuit d'alimentation du moteur et entraîner des problèmes. En outre, si l'eau entre dans la génératrice à partir les fentes d'air de refroidissement, une certaine quantité d'eau restera dans les espaces vides et les interstices d'isolation de l'enroulement rotorique et statorique. L'accumulation de l'eau et de saleté sur les enroulements internes de la génératrice diminuera éventuellement la résistance d'isolation de ces enroulements.

3.4.2 NETTOYER LA GÉNÉRATRICE

• Employer un tissu humide pour essuyer les surfaces extérieures.
• Un brosse à soies, doux peut être employé pour se dégager l'accumulation de saleté, le pétrole, et.
• Un aspirateur peut être employé pour ramasser la saleté superficielle et les débris.
• L'air de basse pression (ne pas dépasser 25 livres par pouce carré) peut être employé pour enlever la saleté. Vérifier les fentes et les ouvertures d'air de refroidissement sur la génératrice. Ces ouvertures doivent être maintenues propres et sans obstructions.

3.4.3 ENTRETIEN DU MOTEUR

AVERTISSEMENT

Lorsque vous travaillez avec la génératrice, débranchez toujours le fil de bougie de la bougie d'allumage et rester à distance de celui-ci.

3.4.4 VÉRIFIER LE NIVEAU D'HUILE

Se reporter à la section « Avant de démarrer la génératrice » pour plus d'informations sur la vérification du niveau d'huile. Le niveau d'huile doit être vérifié avant chaque utilisation, ou au minimum toutes les huit heures de fonctionnement. Garder le niveau d'huile maintenu.

3.4.5 CHANGEMENT DE L'HUILE

Changer l'huile après les 20 premières heures de fonctionnement, puis toutes les 50 heures par la suite. Si vous utilisez cet appareil dans des conditions sales ou poussiéreuses, ou dans des conditions climatiques extrêmement chaudes, changez l'huile plus souvent.

▲ ATTENTION

L'huile chaude peut causer des brûlures. Laisser le moteur refroidir avant de vidanger l'huile. Éviter des expositions de peau prolongées ou répétées avec de l'huile usagée. Laver complètement les endroits exposés avec du savon.

Respecter les instructions suivantes pour changer l'huile après que le moteur est refroidi :

1. Nettoyer le secteur situé autour du capuchon de vidange de l'huile (Figure 14).
2. Retirer le capuchon de vidange d'huile du moteur et le capuchon de remplissage d'huile pour vider toute l'huile dans un récipient approprié.
3. Lorsque l'huile est totalement vidangée, revisser le bouchon de vidanged'huile et le resserrer solidement.
4. Remplir le moteur avec l'huile recommandée. (Voir la section « Avant de démarrer la génératrice » pour les recommandations sur l'huile).
5. Nettoyer toute éclaboussure d'huile.
6. Éliminer l'huile usagée dans un centre de collecte approprié.

Entretien

Figure 14 - Vérification, remplissage et vidange d'huile

3.4.6 REMPLACER LA BOUGIE D'ALLUMAGE

Utiliser la bougie d'allumage F6TC. Remplacer la prise toutes les 100 heures de fonctionnement. Cela permettra un démarrage plus facile et un meilleur fonctionnement du moteur.

1. Arrêter le moteur et débrancher le fil de bougie de la bougie d'allumage.
2. Nettoyer la zone autour de la bougie d'allumage et la retirer de la culasse.
3. Définir l'écartement de la bougie d'allumage à 0,76 mm (0,030 po.). Installer la bougie d'allumage correctement écartée dans la culasse et le couple à 15 pi/lbs (Figure 15).

Figure 15 - Écartement de la bougie d'allumage

Le silencieux du pot d'échappement du moteur est équipé d'un écran pare-étincelles. Inspector et nettoyer l'écran au minimum une fois par an (Figure 16). Si l'unité fonctionne régulièrement, inspecter et nettoyer l'écran plus souvent.

REMARQUE :

Si la génératrice est utilisée sur un terrain brut couvert d'arbres, de buissons ou d'herbe, elle devra être équipée d'un pare-étincelles. Le propriétaire / l'opérateur de la génératrice devra garder le pare-étincelles en bon état.

Nettoyer et inspecter le pare-étincelles comme suit :

1. Enlever le pare-étincelle et le serre-joint du pot d'échappement.
2. Inspector l'écran et le remplacer s'il est tordu, perforé ou endommagé d'une quelconque autre façon. NE PAS UTILISER un écran défectueux. Si l'écran n'est pas endommagé, le nettoyer avec un solvant commercial.
3. Remplacer le pare-étincelles et le serre-joint.

Figure 16 - Écran du pare-étincelles

3.5 ENTRETENIR LE FILTRE À AIR

Le moteur ne fonctionnera pas correctement et pourra être endommagé en cas d'utilisation d'un filtre à air sale. Nettoyer le filtre à aires toutes les 25 heures (Figure 17). Nettoyer ou remplacer plus souvent en cas de fonctionnement dans des conditions de saleté.

1. Enlever le couvercle du filtre à air.
2. Laver dans l'eau savonneuse. Serrer le filtre sec en tissu propre (NE PAS TORDRE).
3. Nettoyer le couvercle du filtre à air avant de le réinstaller.

Figure 17 - Filtre à air

3.6 JEU DES SOUPAPES

• Admission — 0,10 ± 0,02 mm (froid), (0,004 po ± 0,0008 po)
• Échappement — 0,15 ± 0,02 mm (froid) (0,006 po ± 0,0008 po)

Vérifier le jeu des soupapes dans le moteur après les 50 premières heures de fonctionnement et l'ajuster si cela est nécessaire.

Important : en cas de doute quant à la réalisation de cette procédure, ou d'absence des outils adaptés, merci de faire régler le jeu des soupapes de la génératrice dans le centre de réparation le plus proche. Il s'agit d'une étape très importante pour garantir la meilleure durée de vie du moteur.

3.7 GÉNÉRALITÉS

La génératrice doit être démarrée au moins une fois par mois et doit fonctionner pendant au moins 30 minutes. Si cela est impossible et que l'unité n'est pas utilisée pendant plus de 30 jours, utiliser les informations suivantes en tant que guide pour préparer son entreposage.

AVERTISSEMENT

NE JAMAIS ranger le moteur avec un réservoir rempli d'essence à l'intérieur ou dans des zones fermées et faiblement aérées où des fumées peuvent atteindre une flamme nue, des étincelles ou une veilleuse telle qu'il y en a sur une chaudière, un chauffe-eau, un sèche-linge ou d'autres appareils fonctionnant au gaz.

3.8 ENTREPOSAGE À LONG TERME

Il est important d'empêcher la formation des dépôts de gomme dans les pièces essentielles du circuit d'alimentation, comme le carburateur, le tuyau de carburant ou le réservoir pendant l'entreposage. En outre, l'expérience indique que les combustibles composés d'alcool (appelés essence-alcool, alcool éthylique, ou méthanol) peuvent attirer l'humidité, ce qui conduit à la séparation et à la formation d'acides pendant l'entreposage. Un gaz acide peut endommager le circuit de carburant d'un moteur pendant l'entreposage de celui-ci.

Afin d'éviter tout problème avec le moteur, le circuit de carburant doit être vidé avant l'entreposage du moteur si celui-ci est d'au moins 30 jours. Pour cela :

1. Enlever toute le carburant du réservoir de carburant.

AVERTISSEMENT

Vider l'essence dans des conteneurs adaptés situés à l'extérieur, loin de toute flamme nue. S'assurer que le moteur est froid. Ne pas fumer près du carburant.

1. Démarrer et faire fonctionner le moteur jusqu'à ce qu'il s'arrête suite à une panne d'essence.
2. Vider l'huile du carter du moteur après que le moteur est refroidi. Recharger avec le degré recommandé.
3. Enlever la bougie d'allumage et verser à peu près 1/2 once (15 ml) d'huile à moteur dans le cylindre. Couvrir le trou de la bougie d'allumage avec un chiffon. Tirer plusieurs fois le lanceur à rappel pour lubrifier les segments de piston et l'alésage du cylindre.

▲ ATTENTION

Éviter d'asperger à partir des trous des bougies d'allumage lorsque le moteur tourne.

1. Installer et serrer la bougie d'allumage. Ne pas brancher le fil de la bougie d'allumage.
2. Nettoyer les surfaces extérieures de la génératrice. Vérifier que les fentes et les ouvertures d'air de refroidissement sur la génératrice soient ouvertes et dégagées.
3. Conserver l'unité dans un endroit propre et sec.

• Ne pas conserver du carburant d'une saison à l'autre.
• Remplacer le réservoir d'essence s'il commence à rouiller. De la rouille et/ou de la saleté dans l'essence entraîneront des problèmes dans le carburateur et le système de carburant.
• Si possible, entreposez l'unité à l'intérieur et couvrez-la pour la protéger contre la poussière et la saleté. S'ASSURER DE VIDER LE RÉSERVOIR DE CARBURANT.
• S'il n'est pas possible de vider le réservoir de carburant et que l'unité est rangée pendant une longue période, ajouter un stabilisateur de carburant disponible dans le commerce à l'essence afin d'augmenter la durée de vie de l'essence.
• Couvrir l'appareil avec une couverture de protection adéquate qui ne retient pas l'humidité.

AVERTISSEMENT

NE JAMAIS couvrir la génératrice alors que le amoteuret la zone du pot d'échappement sont chauds.

4.1 GUIDE DE DÉPANNAGE

PROBLÈME CAUSE CORRECTION
Le moteur tourne, mais aucun courant alternatif n'est produit.	1. Le disjoncteur de est ouvert.2. Cordon mal branché ou défectueux.3. Dispositif branché défectueux.4. Erreur au niveau de la génératrice.	1. Réarmer le disjoncteur.2. Vérifier et réparer.3. Brancher un autre dispositif en bon état.4. Contacter un Centre de service autorisé.
Le moteur fonctionne bien mais connaît des défaillances lorsque des charges sont branchées.	1. Court-circuit dans l'une des charges branchées.2. Surcharge de la génératrice.3. Vitesse du moteur trop faible.4. Court-circuit de la génératrice.	1. Débrancher la charge électrique court-circuitée.2. Voir la section « Ne pas surcharger la génératrice ».3. Contacter un Centre de service autorisé.4. Contacter un Centre de service autorisé.
Le moteur ne démarre pas ;ou démarre mais fonctionne irrégulièrement.	1. Filtre à air sale.2. Plus d'essence.3. Essence viciée.4. Le fil de la bougie n'est pas branché à la bougie d'allumage.5. Bougie d'allumage défectueuse.6. Eau dans l'essence.7. Sur-étranglement des gaz.8. Niveau bas d'huile.9. Mélange de carburant trop riche.10. Soupape d'admission bloquée en position ouverte ou fermée.11. Perte de compression du moteur.	1. Nettoyer ou remplacer le filtre à air.2. Remplir le réservoir de carburant.3. Vider le réservoir de carburant et remplir avec du carburant neuf.4. Brancher le fil à la bougie d'allumage.5. Remplacer la bougie d'allumage.6. Vider le réservoir de carburant ; remplir avec du carburant neuf.7. Placer le levier d'étrangleur sur la position No Choke (Aucun étrangleur).8. Remplir le carter du moteur au niveau approprié.9. Contacter un Centre de service autorisé.10. Contacter un Centre de service autorisé.11. Contacter un Centre de service autorisé.
Le moteur s'arrête inopinément. 1.	Plus d'essence.2. Niveau bas d'huile.3. Erreur au niveau du moteur.	1. Remplir le réservoir de carburant.2. Remplir le carter du moteur au niveau approprié.3. Contacter un Centre de service autorisé.
Manque de puissance. 1. Charge trop élevée.	2. Filtre à air sale.3. Réparation nécessaire du moteur.	1. Voir la section « Ne pas surcharger la génératrice ».2. Remplacer le filtre à air.3. Contacter un Centre de service autorisé.
À-coups ou déclin du moteur. 1. Étrangleur ouvert trop tôt.	2. Mélange trop riche ou trop pauvre dans le carburateur.	1. Placer l'étrangleur à mi-chemin jusqu'à ce que le moteur fonctionne doucement.2. Contacter un Centre de service autorisé.

Remarques
