VGC51B - Cuisiniere gaz VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière gaz
Nombre de brûleurs	4
Type de four	Four gaz
Allumage	Allumage manuel
Matériau de la surface	Acier émaillé
Dimensions (L x P x H)	Non précisé
Consommation gaz	Non précisé
Sécurité enfant	Oui
Nettoyage	Facile, surface émaillée
Installation	Encastrable ou pose libre
Raccordement gaz	Flexible gaz standard
Type de gaz compatible	Gaz naturel et propane
Contrôle température four	Manuel
Accessoires inclus	Grille et lèchefrite
Garantie	Non précisé

FOIRE AUX QUESTIONS - VGC51B VEDETTE

Comment puis-je allumer la VEDETTE VGC51B ?

Pour allumer la VEDETTE VGC51B, branchez l'appareil sur une prise électrique et appuyez sur le bouton 'On/Off' situé sur le panneau de commande.

Comment régler la température de la VEDETTE VGC51B ?

Utilisez le bouton de réglage de température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le réglage de température est adéquat. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Comment nettoyer la VEDETTE VGC51B ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Évitez les produits abrasifs qui pourraient endommager la surface.

Y a-t-il une fonction de sécurité sur la VEDETTE VGC51B ?

Oui, la VEDETTE VGC51B est équipée d'une fonction de sécurité qui éteint l'appareil automatiquement en cas de surchauffe.

Comment puis-je éviter les odeurs désagréables lors de l'utilisation ?

Assurez-vous que l'appareil est propre avant chaque utilisation et évitez de cuisiner des aliments à forte odeur sans ventilation adéquate.

L'appareil émet un bruit étrange, que dois-je faire ?

Si l'appareil émet un bruit anormal, arrêtez-le immédiatement et débranchez-le. Vérifiez s'il y a des objets bloqués dans les ventilateurs ou contactez le service client pour assistance.

Où puis-je trouver le manuel d'utilisation de la VEDETTE VGC51B ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel de VEDETTE dans la section 'Support'.

MODE D'EMPLOI VGC51B VEDETTE

• Recommendations pour l'utilisation des brûleurs de table. p. 2
• Recommendation pour l'utilisation du four . . . p. 2
• Fonctionnement des brûleurs de table. 2
• Conséls pour l'utilisation des brûleurs de table. p. 3
• Fonctionnement du four. p. 3
• Conseils pour l'utilisation du four. 4
• Sécurité infant 4
  La casserolie. p. 5
• Entretien général. p. 6
  Nettoyagedu four. p.6
• Interventions réalisables par l'utilisateur. 7

POUR L'INSTALLATEUR

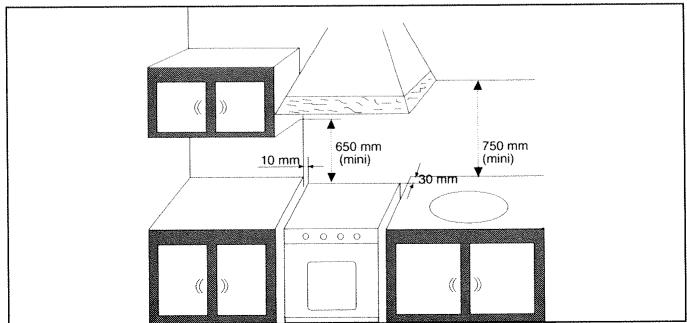

• Conditions réglementaires d'installation. . . . . . . . . . . . . . . . . . . . . . .
  Raccordement gaz. p. 8

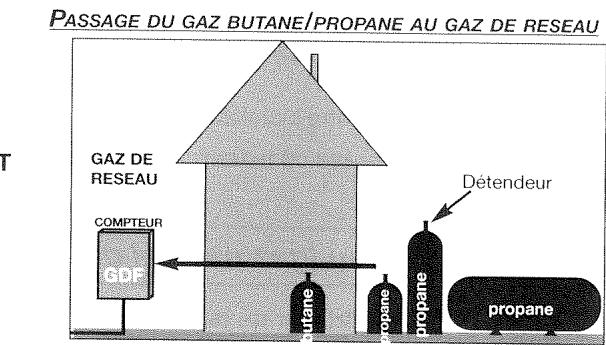

  Changement gaz. p. 9
  Raccordement electrique. p. 11
• Quelques conseils et astuces. p. 12
  ServiceApres-Vente p.12

Ces cusinières ont été conçues pour être utilisées par des particuliers dans un lieu d'habitation.

Veuillez consulter cette notice et le guide d'utilisation joint avant d'installer et d'utiliser votre cuisinière.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces cuisinières sont destinées exclusivement à la cuisson des boissons et denrées alimentaires.

Les ciussons doivent etre réalisées sous voite surveillance.

Ces produits ne contiennentaucun composantà base d'amiente.

RECOMMANDATIONS POUR L'UTILISATION DES BRULEURS DE TABLE:

Pour obtenir un allumage correct de vos brûleurs, nous vous conseillons :

• de veiller régulièrement au parfait état de propre des bougies et au bon positionnement des éléments qui composent les brûleurs;
• de vous assurer, avant allumage, de la bonne mise en place des têtes de brûleurs et des chapeaux ;
• de poser vos récipiens sur la grille avant d'allumer avec le bouton pouvoir.

Il est recommendé de ne pas utiliser l'allumage électronique si les brûleurs ne sont pas tous en place.

• En cas d'extinction accidentelle de la flamme, fermez la manette de commande du brûleur et n'essayez pas de rallumer le brûleur pendant au moins une minute.
• Les flammes du brûleur sont plus petites au niveau des doigts de grille pour protégger l'émail de la grille.
  L' apparition de pointes jaunes est due à la qualité du gaz utilisé mais ne dégrade en rien les performances des brûleurs.
• Le bruit général par les brûleurs est lié à leur puissance, ce qui n'altère en rien les performances de votre table de cuisson.
• Pour faire passer vos reçipients d'un brûleur à un autre, ne les faites pas glisser mais soulevez-les afin d'éviter de déplacer les grilles.
• Une manette devient difficile à tourner : ne force paz. Demandez l'intervention de l'installateur.

RECOMMANDATIONS POUR L'UTILISATION DU FOUR:

Assurez-vous que votre porte de four est bien fermée; ceci afin que le joint d'étanchéité replissse correctement sa fonction.
- Les cuissons au four et au grilloir doivent être effectues couvercle de la cusinière ouvert pour faciliter l'évacuation des gaz chauds à l'arrière de la table de travail.
- Ne garnissez pas votre four de feuilles en aluminium. Sinon, il en résultatait une accumulation de chaleur qui influencencerait désavantageusement le résultat de la cuisson et du rotissage et endommagerait l'email.
- En fonctionnement, ne laissiez pas la porte du four ouverte plus de 3 minutes afin d'éviter une température tropélevée des manéttes.
- La porte est chaude pendant le fonctionnement. Eloignez les jeunes enfants.
- En cas d'une dérive de la température du four, faites procédé à la réparation du thermostat.
- Àprous une cuisson ne prenez pas à main rue la casserolerie (grille, tournebroche, lèchefrite, berceau de tournebroche...).
- Le four ne doit pas dégager de fumée. La cause principale de la fumée est une température de cuisson trop élevé d'ou éclaboussures. Dans ce cas, réduire la puissance du four.

Fonctionnement des brûleurs de table

ALLUMAGE DES BRULEURS GAZ

Allumage sans sécurité gaz (suivant modele)

Chaque brûleur est contrôle par un robinet à verrouillage de sécurité dont l'ouverture s'effectue en poussant puis tournant la manette dans le sens. Le réglage vers un débit plus réduit s'effectue entre le symbole Grande Flamme et le symbole petite Flamme, le point correspondant à la fermetre du robinet.

• Allumage manuel (modèle sans allumage électronique):
  Ouvrez votre robinet en position Grande Flamme et approchEZ une allumette du bruleur.
• Allumage électronique :

Tournez la manette du brûleur vers la position Grande Flamme. Actionnez le bouton d'allumage électronique (appuyez et relâchéz).
- Allumage intégré aux manettes :

Appuyez sur la manette et tournez dans le sens jusqu'vers la position maximum Grande Flamme. Maintenez appuyé jusqu'à allumage du brûleur.

En cas de panne de courant, il est toujours possible d'allumer la flamme en approchant une allumette du brûleur, tout en Maintenant la manette du robinet correspondant ouverte en début maximum.

Allumage avec sécurité gaz (suivant modele)

Chaque brûleur est contrôle par un robinet avec un verrouillage de sécurité qui, en cas d'extinction accidentelle de la flamme (débordement, courant d'air...) coupe très rapidement l'arrivée de gaz et empêche celui-ci de s'échapper.

La sécurité des brûleurs est matérialisée par une tige métallique (thermocouple), située directement au voisinage de la flamme.

Choisissez le brûleur désiré en vous repérant aux symboles situés pres des manéttes.

• Allumage manuel (modèle sans allumage électronique): Ouvrez votre robinet en position Grande Flamme et approchez une allumette du brûleur.
• Allumage électronique :

Tournez la manette du brûleur vers la position Grande Flamme. Actionnez le bouton d'allumage électronique (appuyez et relâchéz).
- Allumage intégré aux manettes :

Appuyez sur la manette et tournez dans le sens jusqu'vers la position maximum Grande Flamme.

Maintenez l'appui quelques secondes après l' apparition de la flamme pour enclencher le système de sécurité.

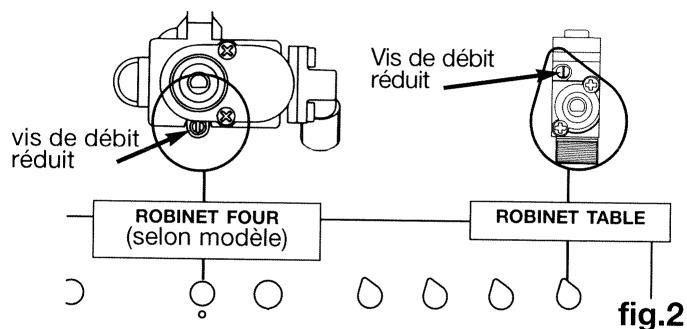

Le réglage vers un débit plus réduit s'effectue entre le symbole Grande Flamme et le symbole Petite Flamme, le point correspondant à la fermeture du robinet.

Conseils pour l'utilisation des brûleurs de table

Lorsque vous préparation arrivè à ébullition, il est inutil de la laisser bouillir à gross bouillons ; les alimentés ne cuisent pas plus vite. Ils ciiront moins sur un peux doux qui maintain une légère ébullition.

Réglez la couronne de flammes de façon que celles-ci ne débordent pas du écipient. Vos écipients doivent être suffisamment larges pour que la flamme s'étale sur le fond sans déborder sur les parois, sinon vous risquez de détériorer la poignée du écipient posé dessus.

N'employez pas de recipients avec un fond bombé, concave ou convexe, ou d'un diamètre inférieur à 12 cm en début réduit.

Nous recommendons l'emploi des recipients suivants :

PETIT BRULEUR (SEMI-RAPIDE)	BRULEUR MOYEN (RAPIDE)	GRAND BRULEUR (ULTRA-RAPIDE)
Récipients de 18 cm de diamètre et plus : saues, réchauffage	Récipients de 24 cm de diamètre et plus : aliments à saisir	Récipients de 28 cm de diamètre et plus : fritures, ébullition
BRULEUR AUXILIAIRE
Récipients de 8 cm à 16 cm de diamètre saues, mjotages, tenues au chaud

• En cas de mischief en début réduit, ces dimensions peuvent être ramenées respectivement à 12, 14, et 16 cm.

EBULLITION
MIJOTAGE

BON

MAUVAIS

Certains apparèils sont écoupés d'une grille support amovible pour petite casserole. Celle-ci peut être utilisée sur tous les foyers gaz de l'appareil.

BRULEUR MIJOTOP (suivant modele)

Par sa forme et son débit très réduit, le chapeau Mijotop diffuse uniformément la chaleur sous le fond du recipient pour permettre mijotages et rechauffages sans que les alimentés n'attachent au fond.

Votre brûleur Mijotop permet également de faire bouillir et de saisir en position maxi (grande flamme) puis de mijoter en maintainant au chaud en position mini (petite flamme) par simple rotation de la manette.

APPAREILS AVEC COUVERCLE VERRE (suivant modele)

ATTENTION : les couvercles en verre peuvent éclater lorsqu'ils sont chauffés. Eteindre tous les brûleurs avant de fermer le couvercle.

Fonctionnement du four

Attention! Your four possède soit un allumage électronique, soit un allumage manuel. Vérifiez le modele de votre apparéil.

Le four de votre cusinière est équipé d'un dispositif de sécurité de flamme permettant de couper automatiquement l'arrivée du gaz en cas d'extinction accidentelle de la flamme. Lors de l'allumage de votre four, ce dispositif nécessite de suivre les instructions suivantes:

ALLUMAGE DE LA SOLE GAZ (brûleur inférieur du four)

Ouvrez le robinet du gaz alimentant votre cuisinière.
- Enforcez et tournez la manette du four vers la gauche jusqu'en position maxi.
- Maintenez la manette du four enfoncée.

• Allumage manuel (modèle sans allumage électronique): Approchez une allumette du brûleur.
• Allumage électronique : Actionnez le bouton d'allumage électronique (appuyez et relâchez).
• Allumage intégré aux manettes: Appuyez sur la manette et tournez dans le sens où jusqu'à vers la position maximum Grande Flamme.
• Dès l' apparition de la flamme, continuez à十年er la manette du four enforcée pendant 5 à 10 secondes, le

temps que la sécurité soit activée. Relâchez la manette et vérifie que le brûleur reste allumé.

Evitez de fermer violemment la porte de la cuisineire, vous risqueriez d'eteindre les flames lorsque vous four fonctionne en allure réduite.

• Réglez la manette du four sur la position de cuisson désirée.

ALLUMAGE DU GRILLOIR GAZ (suivant modele) (brûleur supérieur du four)

• Enoncez et tournez la manette du four vers la droite jusqu'à la position grilloir.

• Maintenez la manette enfonnée.

• Allumage manuel (modèle sans allumage électronique):

Approchez une allumette du brûleur.

• Allumage électronique :

Actionnez le bouton d'allumage électronique (appuyez et relâchez).

• Allumage intégré aux manettes :

Appuyez sur la manette et tournez dans le sens jusqu'à vers la position maximum Grande Flamme.

• Dès l' apparition de la flamme, continuez àMAINTER la manette du four enforcée pendant 5 à 10 secondes, le temps que la sécurité soit activée. Relâchez la manette et vérifie que le brûleur reste allumé.

Fonctionnement du four (suite)

REMARQUE

Le dispositif d'allumage ne doit pas etre actionne pendant plus de 15 secondes. Si à l'issue de ces 15 secondes le bruleur ne s'est pas rallumé, cesses d'agir sur le dispositif, ouvre la porte de l'enceinte et/ou attendez au moins une minute avant toute nouvelle tentative d'allumage du bruleur.

En cas d'extinction accidentelle des flammes du brûleur, fermez la manette de commande du brûleur et n'essayez pas de rallumer le brûleur pendant au moins une minute.

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

GRILLOIR ELECTRIQUE (suisant modele)

• Enforcez et tournez la manette du four (située à gauche du bandeau de commande) vers la croite jusqu'à la position.Grilloir. Levoyant de mise sous tension permet de signaler que le grill est en fonctionnement.

Conseils pour l'utilisation de votre four

PREMIÈRE UTILISATION :

Avant d'utiliser votre four pour la première fois, laissez-le chauffer à vide, porte fermée, pendant 15 minutes environ sur la position maxi. La laine minérale qui entoure la cavité du four peut dégager, au début, une odeur particulière due à sa composition. De même, vous constaterez peut-être un dégagement de fumée à la première chauffe du four.

CONSEILS DE CUISSON :

Le guide de cuisson de votre apparéil donne les indications nécessaires à la réalisation d'un certain nombre de mets choisis parmi les plus courants.

Avant d'effectuer une cuisson, consultez ce guide pourCHOISIR L'Allure de chauffe la plus appropriee, et le niveau des gradins autiliser pour la casserolerie.

PréchauffezVote four avant d'enfournier le plat.

En arrêtant le four 5 à 10 minutes avant la fin de la cuisson, vous bénéficierez de la chaleur accumulée et réaliserez ainsi des économies d'énergie.

Sur le guide de cuisson, les positions de réglage du thermostat sont données à titre indicatif. Aussi afin d'eviter une production anormale de fumées pouvant résultat d'une température excessive de cuisson, il y a lieu d'ajuster cette dernière en réglant le thermostat sur un chiffre plus faisible.

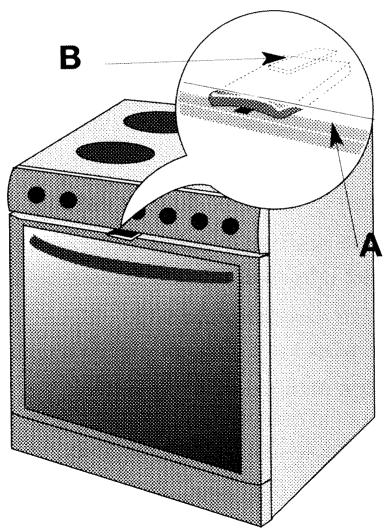

Sécurité infant (suivant modèle)

You'veazchoisi la sécurité infant :

1-Ouvrela porte.
2 - Soulevez la butée B et poussez vers la droite le "cliquet" A de la sécurité infant.
3 - Refermez votre porte et vérifie si votre système "sécurité infant" est bien enclenché : la porte du four ne peut alors s'ouvrir qu'en appuyant en même temps sur le cliquet A de sécurité.

You voulez neutraliser la sécurité infant :

1-Ouvrez la porte.
2 - Soulevez la butée B et poussez vers la gauche le "cliquet" A de la sécurité infant.
3 - Refermez votre porte et vérifie qu'elle s'ouvre sans appuyer sur le "cliquet" de la sécurité.

La casserolie

Certains modèles d'accessoires ci-dessous sont spécifiques à certains apparéils.

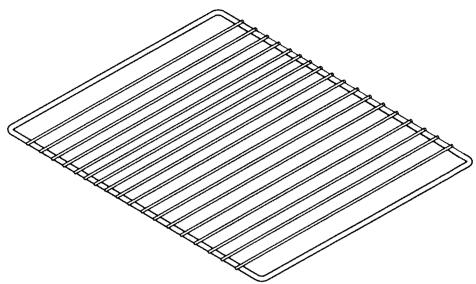

GRILLE PLATE

La grille plate peut être utilisé pour supporter :

■ tous les plats et moules contenant des alimentés à cuire ou à gratiner,
les grillades.

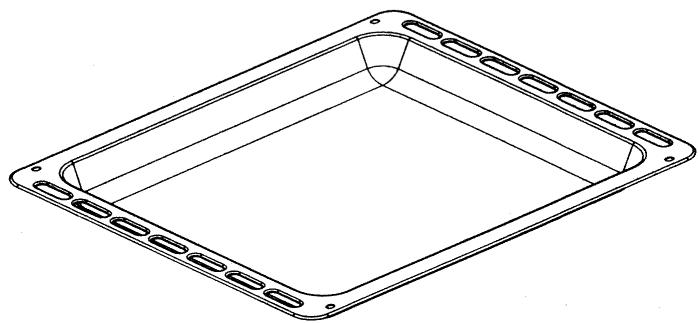

PLAT LECHEFRITE MULTI-USAGES (suivant modele)

Inséré dans les gradins sous la grille, il recueilles jus et les graisses des grillades.

Il peut aussi être utilisé à demi rempli d'eau pour des cuisssons au bain-marie.

Evitez demettre dans la lèchefrite des roits ou des viandes carvous aurez automatiquement d'importantes projections sur les parois du four.

Ne jamais poser ce plat directement sur la sole.

PLAT CREUX

(selon modele)

Il sert à recueillir le jus et les graisses de cuisson réalisées en grill fort ou grill pulsé (selon modele).

• Il peut être utilisé comme plat de cuisson en appropriant la taille du morceau à cuire (ex : une volaille avec les légumes ajuster ; à température modérée).

Evitez d'y metre des roits ou des viandes de petite taille et cuisant à température élevée car vous aurez automatiquement d'importantes projections sur les parois du four.

Ne jamais poser ce plat directement sur la sole.

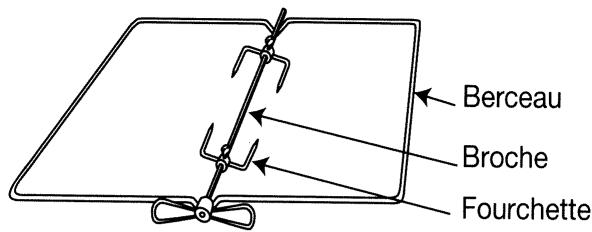

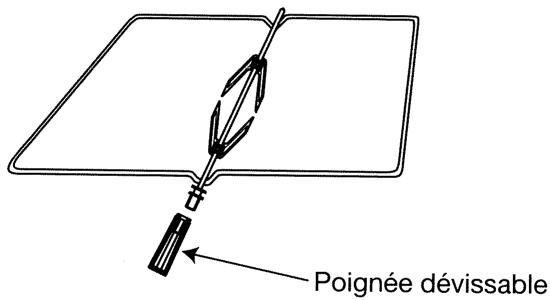

TOURNEBROCHE (suivant modele)

La cuisson au tournebroche est très pratique et permet d'obtenir, en particulier, des viandes savoureuses et régulierement cuites.

Pour l'utiliser :

engagez le berceau de la broche au 3e gradin à partir du bas ;
- enfilez une des fourchettes sur la broche; embroche la piece à roir; enfilez la deuxieme fourchette; centrez et serrez en vissant les deux fourchettes;
- placez la broche sur son berceau ;
poussez légèrement pour engager la pointe de la broche dans le carré d'entrainment situé au fond du four ;
- disposez le plat léchefrite multi-uses au gradin inférieur pour recueiller les jus de cuisson.
- Placez la manette du four sur la position "grilloir" et appuyez sur le bouton de tournebroche dans le cas de grilloir gaz.

Dans le cas où la broche comporte une poignée isolante, retirez-la en la dévissant avant de referrer la porte.

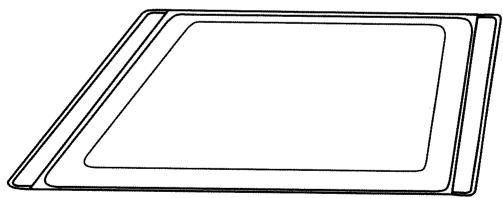

PLAQUE A PATISSERIE (suivant modele)

Posée sur la grille, elle s'utilise pour la cuisson de pâtisseries telles que choux à la crème, meringues, madeleines, pâtes feuilletées... (charge maximale 25kg).

SUVANT MODELE :

OU

Entrelier général

Avant de procéder au nettoyage, laissez refroidir l'appareil et vérifie que toutes les manettes sont sur la position ARRET. De façon générale, les poudres abrasives et les épONGes métalliques sont à proscire.

CARROSSEIRE

Utilisez une éponge imbibée d'eau savonneuse, pour le dessus. Si nécessaire, après débordements, utilisez une crème à recycler du commerce, non abrasive, pour émail.

Faites briller avec un linge sec, ou mistrux avec une peau de chamois. Ne laissiez pas séjourner sur l'émail des liquides acides (jus de citron, vinaigre...).

Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. De plus, essuyez aussi tout débordement d'eau.

Lors du nettoyage de la table, veillez à ne pas faire tomber du produit d'entretien à l'emplacement des brûleurs.

Avant d'ouvoir le couvercle, otez de celui-ci tous les produits dus à des débordements. Ne le refermez pas tant que le dessus de la cuisineire est encore chaud.

SURFACES METALLIQUES POLIES

Utilisez les produits du commerce prévus pour l'entretien des métaux polis.

BRULEURS A GAZ

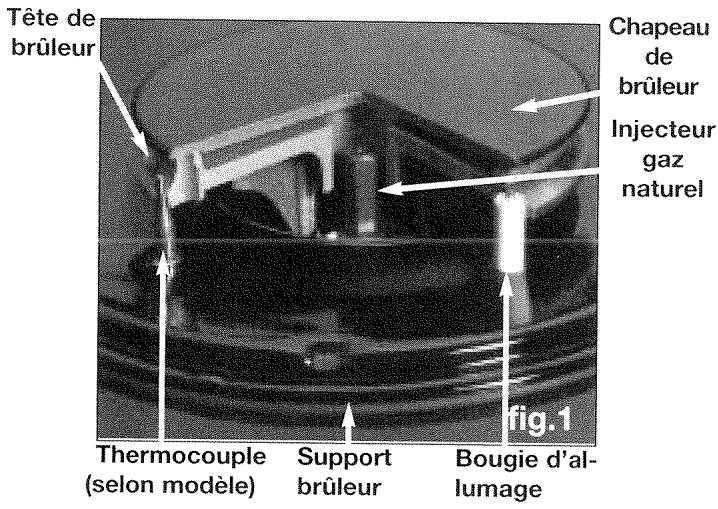

L'injecteur gaz se trouve au centre du brûleur. Veillez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table.

Pour nettoyer les chapeaux de brûleurs, utilisez de l'eau savonnuse. Dans le cas de taches persistantes, vous pouvez utiliser une noisette de crème non abrasive sur une éponge, puis rincez à l'eau claire. Essuyez soigneusement les chapeaux de brûleurs avant de réutiliser votre table de cuisson. En cas d'obstruction des fentes des brûleurs ou d'encrassement des bougies, nettoyez-les à l'aide d'une Brosse à poils durs.

VITRE DE PORTE DE FOUR

Après une cuisson ayant provoqué des salissures, il est conseilé de nettoyer la vitre interieure avec de l'eau savon- neuse.

MANETTES DE COMMANDES

Les manettes de commandes s'enlevent en les tirant vers soi. En cas de difficultés, utilisez une pince en prénant soit de protégé la manette avec un chiffon.

GRILLES-SUPPORT DE CASSEROLES

Utilisez une éponge imbibée d'eau savonneuse exclusivement ; jamais d'abrasifs ou d'objets tranchants.

Nettoyage du four

FOUR A EMAIL NORMAL

Nettoyez les parois avec un chiffon impregné d'eau savonnese très chaude, afin d'enlever les taches de graisse. Nous vous recommendons d'effectuer ce nettoyage frequentlyment.

Lors d'un débordement important, essuyez-le si possible avec une éponge humide ou unerosse douce; n'attendez pas le durcissement. Sinon, à l'aide d'une éponge ou d'un chiffon fortement imbibé d'eau chaude savonneuse ou d'un produit à récuner non abrasif (pour émail ou inox) couvrez les taches produits. Laissez séjourner pendant la nuit, les dépôts s'enleveront ensuite très facilement.

FOUR A EMAIL CATALYTIQUE (AUTODEGRAISSANT)

Comment fonctionne votre four autodégraisant :

Ce four, à nettoyage continu, est constitué de 3 parois recouvertes d'un émail spécial microporeux qui lui confère ses qualités autodégraissantes. Dès leur apparition, les souillures s'étalent et se diffusent largement sur la face de contact microporeuse. Elles se trouvent oxydées sur les deux faces et disparaisent progressivement. L'émail autodégraissant est rundout adapté aux corps gras, mais pas du tout aux sucres; c'est pourquoit la sole, plus sujette aux débordements de sucre, n'est pas revêtue.

Conseils :

■ Nous vous recommendons fortement :
- de ne pas gratter ces parois avec unerosse métallique, des instruments pointus ou tranchants;
- de ne pas essayer de les nettoyer avec des produits à recycler.

Lors de la cuisson de grillades, des projections grasses importantes ont lieu sur les parois dont la température n'est pas toujours suffisante pour que leur élimination s'effectue complètement pendant la cuisson. Dans ce cas, après cuisson, prolongez le chauffage du four pendant 20 à 30 minutes, à puissance maxi. S'il reste des traces, elles s'atte-nueront lors des cuissons suivantes et l'on évite ainsi la production excessive de fumée.
Dans ces conditions de nettoyage, la porte est plus chaude qu'en usage normal; éloignez les jeunes enfants.

IMPORTANT : Quel que soit le type de four, n'entreposez jamais de produits inflammables (chiffons, papiers, produits d'entretien, notices etc.) dans le coffre à casseroletrie de votre cusinière ; vous risqueriez de provoquer un incendie dont nous ne saurions, en aucun cas, être tenus pour responsables.

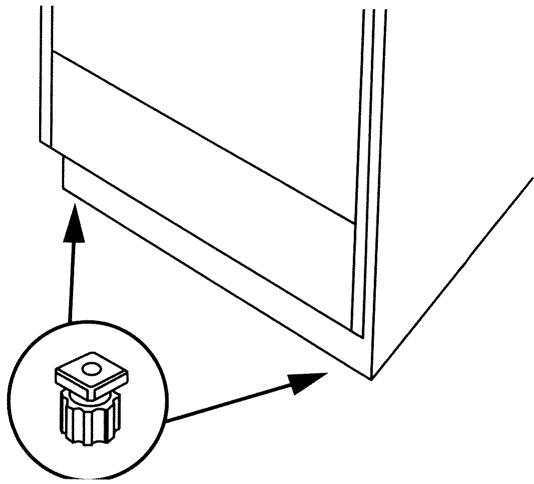

PIEDS REGLABLES (suivant modele)

Certains appeareils possèdent des pieds régibles à l'avant, qui permettent d'obtenir une assise correcte quel que soit le sol, par vissage ou dévissage.

ATTENTION : débranchez l'appareil avant toute intervention

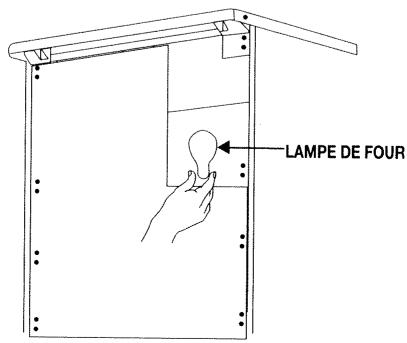

La lampe est accessible à l'arrière de l'appareil. Elle est du type sphérique diamètre 45 mm, culot E 14 à vis, puissance 40 W.

Pour-retirer la lampe, il est nécessaire de démonter le capot arrrière.

REEMPLACEMENT DES PAROIS CATALYTiques (suivant modele):

VoussupportezvouslesprocuurerapprésduSAVconstructeur (coordonnéesobtenuesauprésduServiceConsommateurs dela marque).

Lorsque les parois de votre four sont saturees, nous vous conseillons de les changer. Pour ce faire, proceder comme suit :

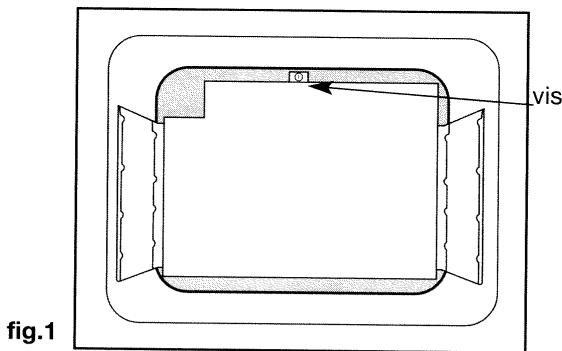

1. Dévissez la vis maintenant la paroi arrêté de la cavité du four et retirez cette paroi (fig.1).

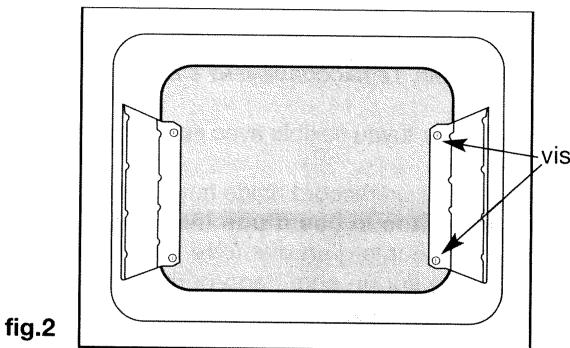

2. Dévissez les 2 vis maintenant chacune des parois laté-rales (fig.2). Retirez les parois en les faisant pivoter aujourd'hui des pattes de maintien situées à l'avant de la cavité (fig.3).

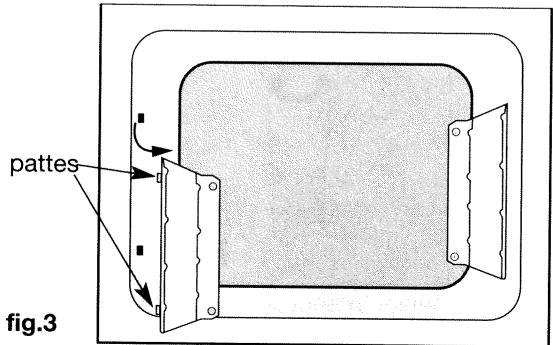

3. Pourmettre en place les nouvelles parois,procededans l'ordre inverse.

Conditions réglementaires d'installation

Ces cusinières ont ete conques pour etre utilisées par des particuliers dans un bartment d'habitation.

Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilisese seulement dans un endroit bien aéré. Consultez les notices avant d'installer et d'utiliser cet apparéil.

Avant l'installation, assurez-vous que les conditions de distribution locale (nature du gaz et pression) et le réglage de l'appareil sont compatibles.

Les conditions de réglage de cet apparéil sont inscrites sur l'étiquette collée à l'intérieur du coffre.

La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé en permanence et que les produits de la combustion soient evacués (un débit d'air de 2m^3/h par kW de puissance est nécessaire).

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur et une attention particulière sera accordée aux dispositions en matière de ventilation.

Les échauffements produits par son fonctionnement classe sent cette cusinière :

• en type X selon norme électrique EN 60.335.2.6,
• en classe 1 (non incorporable)
  ou en classe 2 - sous-classe 1 (incorporable), selon norme gaz EN 30.1.1.

RACCORDEMENT GAZ :

Le raccordement gaz s'effectue à l'arrête de l'appareil, de façon que le tuyau ne soit jamais en contact avec l'arrière de l'appareil, qu'il ne se trouve pas dans un endroit susceptible d'être encombre et qu'il ne puisse pas être en contact avec une partie mobile.

Quel que soit le type ou la classe de la cuisineire et qu'il soit gaz, mixte ou electrique, les parois (arrière etAdjacentes) doivent être en matière résistante à la chaleur ou revêues d'une telle matière.

Les tubes souples ou tuyaux flexibles doivent être vis它们 sur toute la longueur, replacés avant leur date limite d'utilisation (marquée sur le tuyau), et avoir une longueur de 2m maximum.

Le raccordement au moyen d'un tuyau flexible monté sur un about est interdit :

• si l'échauffement provoqué sur le raccordement par l'environnement est supérieur à 30^ .

• si l'installation gaz est neue ou modifiée (changement du robinet d'alimentation).

Cote de profondeur d'encastrement : 610 mm.

Voudevez impereativement respecter la cote de 30 mm entre le mur et l'appareil couvercle fermé.

Les meubles adjacents ne doivent pas etre plus hauts que la cuisiniere.

INSTALLATION D'UN APPAREIL NON INCORPORABLE ENTRE DEUX MEUBLES

Raccordements gaz

L'INSTALLATION EST NORMALEMENT RÉSERVÉE AUX INSTALLATEURS ET TECHNICIENS QUALIFIÉS.

L'APPEARIL EST LIVRE PRE-REGLE EN GAZ DE RESEAU (GAZ NATUREL).

1. APPAREILS INCORPORABLES (entre 2 meubles)

1.1. POUR LES GAZ DISTRIBUTES PAR UNE CANALISATION (GAZ NATUREL OU AIR PROPANÉ/BUTANÉ SELON MODELE), LE RACCORDEMENT S' EFFECTUE :

• soit par tuyau flexible avec embouts mécaniques filetés (fig. 1).
• soit par un raccord rigide (tuyauterie en cuivre).

1.2. POUR LE BUTANE-PROPANE DISTRIBUTE PAR Bouteille OU RÉSERVOIR, LE RACCORDEMENT S'FFECTUE :

• soit par tuyau flexible avec embouts mécaniques filétés (fig. 1).
• soit par un raccord rigide (tuyaauterie en cuivre).
• soit, dans le cas d'une installation existante, par tube couple d'un diamètre interieur de 6 mm (fig.2) monté sur un about approprié équipé de colliers de serrage à ses deux extrémités.

Fig. 1

2. APPAREILS NON INCORPORABLES

2.1. POUR LES GAZ DISTRIBUTES PAR UNE CANALISATION (GAZ NATUREL OU AIR PROPANÉ/BUTANÉ SELON MODELE), LE RACCORDEMENT S' EFFECTUE :

• soit par tuyau flexible avec embouts mécaniques filetés (fig. 1).
• soit par un raccord rigide (tuyauterie en cuivre).
• soit, dans le cas d'une installation existante, par tubeSouple d'un diametre interieur de 15 mm (fig.2) monté sur un about approprié équipé de colliers de serrage à ses deux extrémités.

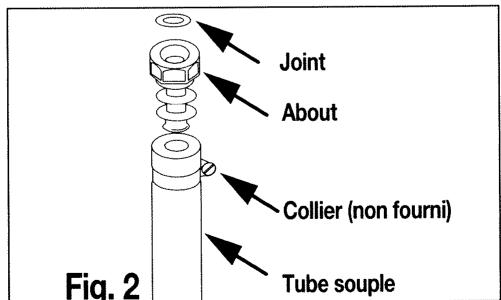

2.2. POUR LE BUTANE-PROPANE DISTRIBUTE PAR Bouteille OU RÉSERVOIR, LE RACCORDEMENT S'FFECTUE :

Voir paragraphe 1.2 et fig. 2.

En cas d'utilisation d'abouts selon recommandations ci-dessus, vous pouvez vous les procurer auprès du SAV constructeur (coordonnées obtenues auprès du Service Consommateurs de la marque).

Changemnt de grr

CETTE CUISINIÈRE EST LIVREE PRÉ-RéGLEE POUR LE GAZ DE RESEAU (GAZ NATUREL).

Pour tout changement de gaz, vous devez impératif-ment effectuer les trois opérations suivantes :

1. ADAPTER LE RACCORDEMENT GAZ
2. CHANGER LES INJECTEURS

3. REGLER LES RALENTIS SUR LES ROBINETS.

4. Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant la notice.
   En France, cette cusinière est également adaptable à l'air propané/butané. Le sachet d'adaptation est fourni, sur demande, par votre Service ÀpRES-Vente.

Lors de la commande du sachet d'adaptation, précisez bien le type de cuisinière.

• A chaque changement de gaz, cochez le nouveau réglage sur l'étiquette située dans la pochette.

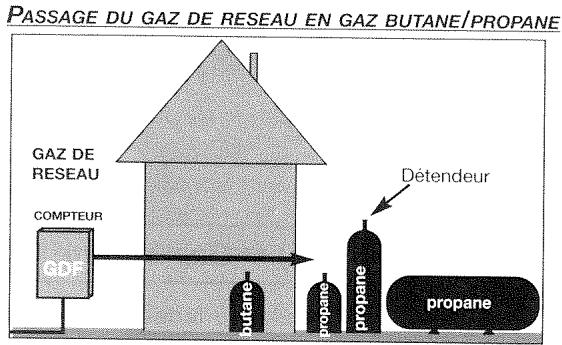

1. ADAPTATION DU RACCORDEMENT GAZ

Reportez-vous aux paragraphs 1 et 2 de la page précédente.

2. CHANGEMENT DES INJECTEURS

DéBRANCHÉZ LE CÂBLE ÉLECTRIQUE (SELON MODELE) DE LA CUISINIÈRE AVANT TOUTE INTERVENTION.

CHANGEMENT DES INJECTEURS DU DESSUS

Changez les injecteurs en procédant comme suit :

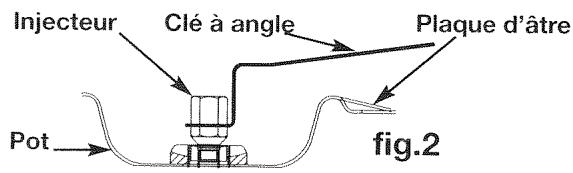

Avec clé à angle :

• Retirez les grilles, les chapeaux et les têtes de tous les brûleurs (fig.1).
• Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et otez-les (fig.2).
• Montez à la place les injecteurs fournis dans la pochette, conformément au tableau des caractéristiques gaz ; pour cela :

  Vissez-les d'abord manuellement jusqu'àu blocage de l'injecteur.
  Engagez à fond la clé sur l'injecteur.

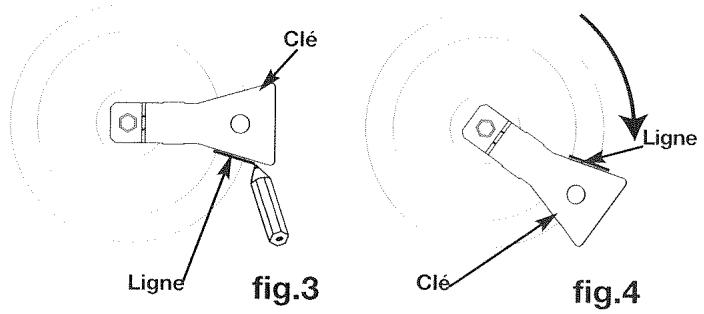

  Tracez une ligne sur la plaque d'âtre à l'aide d'un crayon de papier à l'endetroit indiqué fig.3.
  Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaissée de l'autre côté de la clé (fig.4).

Changement de gaz (suite)

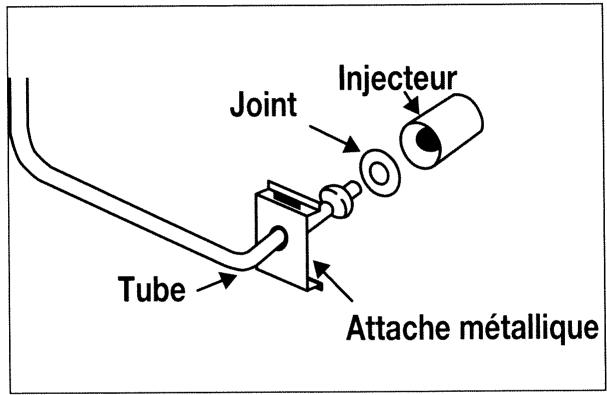

CHANGEMENT DES INJECTEURS DE FOUR ET GRILLOIR (SUVANT MODELE) :

Changez les injecteurs en procédant comme suit :

Enlevez le capot arrête en devissant les vis de mainien.
- Déclipez l'attache métallique située à la base de chaque brûleur (sole et grilloir (selon modèle)).
- Retirez l'injecteur qui coiffe le tube.
- Vérifiez que le joint est bien en place sur le tube alumi-nium, sinon retirez-le de l'injecteur sans l'abîmer et engagez-le sur le tube.
- Coiffez le tube du nouvel injecteur en s'assurant que son repère correspond au tableau des caractéristiques gaz.
- Replacez le tube et clipez l'attache métallique.
Revissez le capot arrêté.

3. REGLAGE DU RALENTI DES ROBINETS DES BRULEURS TABLE ET FOUR

Selon le gaz prévu pour votre installation, veuillez vous reporter au tableau ci-dessous.

N. B.: IL N'Y A PAS DE RÉGLAGE DU RALENTI À EFFECTUER SUR LE GRILLOIR.

Gaz de réseau (gaz naturel ou air propané / air butané) ⇒ Gaz butane / propane
Brûleur de table	Brûleur inférieur du four (sole)
	Allumez le brûleur en position maxi. Faites chauffer 15 minutes porte fémée (pour la mise en régime).
Retirez les manettesSi modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).	Retirez la manetteSi modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).
Avec un petit tournevis, vissez à fond la vis en laiton de chaque robinet : voir fig.2Remettez les manettes, allumez brûleur par brûleur et tournez doucement en position mini.Exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.	Avec un petit tournevis, vissez à fond la vis en laiton du robinet : voir fig.2.Remettez la manette, et tournez doucement en position mini.Exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

Gaz butane / propane ⇒ Gaz de réseau (gaz naturel ou air propané / air butané)
Brûleur de table	Brûleur inférieur du four (sole)
	Allumez le brûleur, tournez en position maxi. Faites chauffer 15 minutes porte fermée (pour la mise en régime).
Retirez les manettes Si modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).	Retirez la manette Si modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).
Avec un petit tournevis, dévissez environ d'un tour ↓ la vis en laiton de chaque robinet : voir fig.2. Remettez les manéttes, allumez brûleur par brûleur et tournez doucement en position mini. Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.	Avec un petit tournevis, dévissez environ d'un tour ↓ la vis en laiton du robinet : voir fig.2. Remettez la manette, et tournez doucement en position mini. Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

Changemendegoz(suite)

Gaz naturel ⇒ Gaz air proposé / air butané
Brûleur de table	Brûleur inférieur du four (sole)
	Allumez le brûleur, tournez en position maxi. Faites chauffer 15 minutes porte fémée (pour la mise en régime).
Retirez les manettes Si modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).	Retirez la manette Si modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).
Avec un petit tournevis, dévissez environ d'un tour ↓la vis en laiton de chaque robinet : voir fig. 2. Remettez les manéttes, allumez brûleur par brûleur et tournez doucement en position mini. Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.	Avec un petit tournevis, dévissez environ d'un tour ↓la vis en laiton du robinet : voir fig. 2. Remettez la manette, et tournez doucement en position mini. Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

Gaz air proposé / air butané ⇒ Gaz naturel
Brûleur de table	Brûleur inférieur du four (sole)
	Allumez le brûleur, tournez en position maxi. Faites chauffer 15 minutes porte fermée (pour la mise en régime).
Retirez les manettes Si modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).	Retirez la manette Si modèle avec bandeau verre, déclipsez le bandeau (voir fig.1).

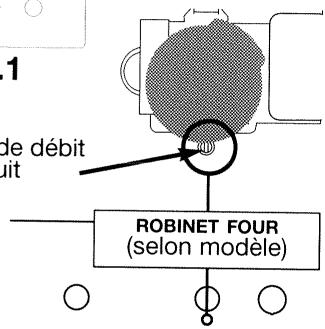

Avec un petit tournevis, vissez environ d'un tour à la vis en laiton de chaque robinet : voir fig.2. Remettez les manettes, allumez brûleur par brûleur et tournez doucement en position mini. Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.	Avec un petit tournevis, vissez environ d'un tour à la vis en laiton du robinet : voir fig.2. Remettez la manette, et tournez doucement en position mini. Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

fig.1

vis déduit

fig.2

Raccordement electrique

La cusinière doit être branchée sur réseau 230 V monophasé et le fil de protection (jaune/vert) doit être relié à la borne 12 de terre de l'installation.

Les apparèils sont livrés avec un cordon et une fiche de prise de courant (selon modèle). S'il est nécessaire de changer ce cordon, utilisez un cable type H 05 VVF à 3 conducteurs et une fiche de prise de courant 2 phases + terre normalisée CEE 7. Dans le cas d'un branchement fixe, veillez à placer dans le

circuit d'alimentation un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm. Sinon, l'appareil doit être placé de telle façon que la fiche de prise de courant soit accessible lorsque celui-ci est installé.

Notre responsabilité ne saurait etre engagée en cas d'accident consecutif a une mise à la terre inexistante ou incorrecte.

Vous avez un doute sur le bon fonctionnement de votre apparéil, ce ci ne signifie pasforcément qu'il y ait une panne. Dans tous les cas vérifie les points suivants :

VOUS CONSTATEZ QUE

• Les flammes ne tiennent pas allumées.
• Voiture four fume excessivement lors des cuissons ou vous constatéz un dégagement d'odeurs important.
  Buees
  L'allumage électronique des brûleurs (suivant modèle) se fait mal.
• Les flammes se décollent des brûleurs de la table de travail.
  La longueur des flammes du bruleur inférieur du four varie en cours de fonctionnement.
  Le ralenti gaz est trop fort ou les flammes s'eteignent.
• Les flammes sont trop petites.

-Fonctionnement de la sécurité gaz (voir chapitre allumage de la notice).

• Températures de cuisson tropées.

• Degre de salissures important.
  Produit de nettoyage sur les parois du four.

• Plats humides ou très froids.

• Les bougies sont encrassées.

• Mauvaise utilisation du système.

• Les fentes des têtes de brûleurs sont bouchées.

• Mauvaise position du chapeau de brûleur.

• Ceci est du à la régulation de la températe du thermostat de four.

• Suite à changement de gaz
• Suite à un nettoyage, l'injecteur est bouché.

QUE FAUT-IL FAIRE?

-Attendez l'accrochage de la sécurité gaz.
- Vérifiez que le minuteur (suivant modèle) est sur la position manuelle (voir notice).

• Suivre les Conseils allumage four.

• Baissez les températures de cissons de votre thermostat, indiquées à titre indicatif sur le guide de cissons.

• Procedez au nettoyage de votre four en rçinant le produit de nettoyage avec de l'eau.

Nota : Il est rappelé qu'il ne faut pas utiliser votre

plat lechefrite multi-uses comme plat a rotir.

Pour des cuissons très humides (ex.:tomates farcies),il est conseilé de proceder à un prechauffage a température de cuisson ; ceci afin d'eviter les condensations sur les surfaces vitrées froides.

-Attendez plusieurs etincelles avec le gaz.
- Suivez les conseils de l'allumage de la notice.
- Vérifiez la propriété des bougies.
- Vérifiez le bon positionnement du chapeau sur la tête de brûleur.

Effectuez le nettoyage des fentes des têtes de brûleurs.
- Verifiez la pression du gaz.
- Vérifiez la position des chapeaux de brûleur.
- Vérifiez que vous avons les bons injecteurs, vérifielez gaz utilisé, le raccordement gaz, le réglage du début.

• C'est normal.
• Vérifiez dans la notice "Changement de gaz" que vous avez bien effectué toutes les opérations nécessaires : changement des injecteurs, réglage de la vis de début réduit...
• Debouchez l'injecteur avec une aiguille.

Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service Avres-Vente.

ServiceAprès-Venté

Tout depannage doit etre effectue par un technicien qualifie. Seuls les concessionnaires et distributeurs de va meque :

• connaissent parfaitement le matériel,
• appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
• possèdent et utilisent exclusivement les pièces d'origine.

Lorsque you alerte z le service entretien de vrie Distributeur, donnz-lui la refere cople de vrie appareil (designation commercia- le, type et numero de série) ; ces renseignements figuent sur la plaquette signaletique visible, porte ouverte, dans le coffre de appareil ou a l'arriere de I'appareil (selon modèle).

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.
