G4615BB - Cuisiniere gaz VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Marque	VEDETTE
Modèle	G4615BB
Type de produit	Cuisinière à gaz
Alimentation	Gaz butane (28-30 mbar), propane (37 mbar), naturel (20-25 mbar)
Nombre de brûleurs	4
Brûleur rapide arrière droit	Puissance 2,5 kW
Brûleur rapide avant gauche	Puissance 2,9 kW
Brûleurs semi-rapides (x2)	Puissance 1,65 kW chacun
Allumage	Électronique par bouton poussoir
Sécurité des robinets	Verrouillage de sécurité
Fermeture générale	Fermer le robinet de commande générale ou de la bouteille après usage
Plaque signalétique	Située sous le caisson à l'avant de l'appareil
Service après-vente	Contacter le SAV avec le type et numéro de série
Pièces détachées	Utiliser des pièces d'origine
Documentation incluse	Notice d'utilisation et guide pratique
Entretien	Consulter le guide pratique pour le nettoyage
Débit gazeux maximum total	Variable selon gaz (ex: 1218 l/h pour air butané)

FOIRE AUX QUESTIONS - G4615BB VEDETTE

Comment allumer un brûleur de la cuisinière gaz VEDETTE G4615BB ?

Pour allumer un brûleur, appuyez sur la manette du brûleur en position débit maximum, puis appuyez simultanément sur le bouton d'allumage électronique. Relâchez le bouton après allumage. Assurez-vous que la manette est bien positionnée sur le symbole de fermeture après usage.

Quels types de gaz peut-on utiliser avec la cuisinière G4615BB ?

L'appareil est compatible avec le butane (G30, 28-30 mbar), le propane (G31, 37 mbar) et le gaz naturel (G20, 20 mbar ou G25, 25 mbar). Les injecteurs doivent être adaptés au gaz utilisé. Consultez le tableau des injecteurs dans la notice pour les repères.

Où se trouve la plaque signalétique de l'appareil ?

La plaque signalétique est située sous le caisson à l'avant de l'appareil. Elle indique le type et le numéro de série nécessaires pour le service après-vente.

Quelle est la puissance des brûleurs ?

La cuisinière dispose de deux brûleurs rapides : arrière droit (2,5 kW) et avant gauche (2,9 kW), ainsi que de deux brûleurs semi-rapides (1,65 kW chacun).

Que faire après avoir utilisé la cuisinière ?

Après usage, fermez le robinet de commande générale du gaz distribué ou le robinet de la bouteille de gaz butane. Ne laissez jamais un brûleur allumé sans surveillance.

Comment entretenir la cuisinière ?

Consultez le guide pratique fourni avec l'appareil pour les instructions de nettoyage et d'entretien. Utilisez un chiffon doux et évitez les produits abrasifs.

Puis-je utiliser des pièces détachées non d'origine ?

Il est recommandé d'utiliser uniquement des pièces détachées d'origine pour garantir la sécurité et le bon fonctionnement. Demandez à votre distributeur des pièces d'origine lors d'une intervention.

Comment régler le débit du brûleur ?

Le réglage du débit s'effectue en tournant la manette entre la position maximum et la position minimum. La position de fermeture est marquée d'un point.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la manette est en position maximum. Appuyez fermement sur le bouton d'allumage. Si le problème persiste, contactez le service après-vente.

Quelles sont les caractéristiques des injecteurs selon le gaz ?

Le repère marqué sur l'injecteur varie selon le gaz : par exemple, pour le brûleur rapide avant gauche, l'injecteur porte le repère 87 pour butane/propane, 126 pour gaz naturel G20, 230 pour air butané. Le débit calorifique est de 2,9 kW pour tous les gaz. Reportez-vous au tableau complet dans la notice.

MODE D'EMPLOI G4615BB VEDETTE

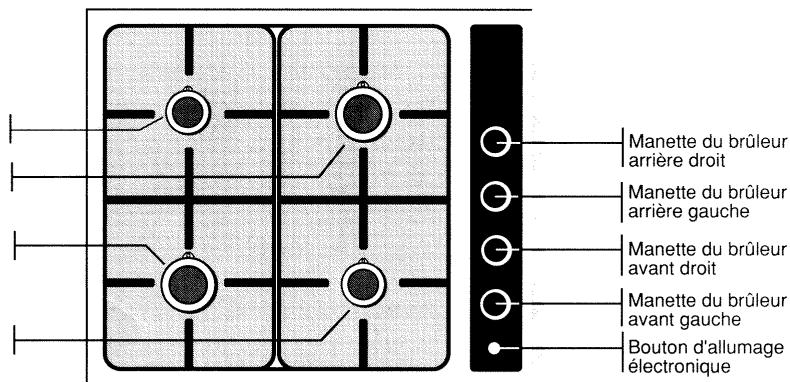

Brûleur semi-rapide (1,65 kW)

Brûleur rapide (2,9 kW)

Brûleur semi-rapide (1,65 kW)

• Chaque brûleur est alimenté par un robinet à verrouillage de sécurité dont l'ouverture s'effectue en poussant puis en tournant la manette correspondante dans le sens . Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole ', le point correspondant à la fermeture du robinet.
• Pour allumer un brûleur, appuyez sur le bouton d'allumage électronique, avec la manette du brûleur au débit maximum, puis relâchez.
• Caractéristiques des injecteurs selon le gaz :

	Butane G 3028 mbar	Propane G 3137 mbar	Gaz naturel G 2018 mbar	Gaz naturel G 2525 mbar	Air propagated Air butané G 130
BRULEUR RAPIDE ARRIERE DROIT
Repère marqué sur l'injecteur	82	82	120	120	213
Débit calorifique/PCS (kW)	2,5	2,5	2,5	2,5	2,5
Débit horsaire (g/h)	182	178	238	277	350
Débit horsaire à 15°C sous 760 mm Hg (l/h)
BRULEUR RAPIDE AVANT GAUCHE
Repère marqué sur l'injecteur	87	87	126	126	230
Débit calorifique/PCS (kW)	2,9	2,9	2,9	2,9	2,9
Débit horsaire (g/h)	211	207	276	321	406
Débit horsaire à 15°C sous 760 mm Hg (l/h)
BRULEURS SEMI-RAPIDES
Repère marqué sur l'injecteur	65	65	98	98	168
Débit calorifique/PCS (kW)	1,65	1,65	1,65	1,65	1,65
Débit horsaire (g/h)	120	118	157	183	231
Débit horsaire à 15°C sous 760 mm Hg (l/h)
DEBIT MAXIMUM
4 faux g/h l/h	633	621	828	964	1 218

• Par mesure de sécurité, après usage, n'omettez pas de fermer le robinet de commande générale du gaz distribué ou le robinet de la bouteille de gaz butane.

Pour tout autre renseignement concernant votre appareil, consultez le GUIDE PRATIQUE qui lui est joint. Au sommaire, vous trouverez les points suivants :

• INSTALLATION
• UTILISATION - ENTRETIEN

Service apres-vente:

Pour tout problème nécessitant une intervention du service après-vente, la communication du type et du numéro de série de votre appareil sera nécessaire. Vous trouvez ces informations sur la plaque signalétique située sous le caisson à l'avant de l'appareil. Recopiez-les dès maintenant ci-dessous.

Lors d'une intervention d'entretien, demandez à votre distributeur que seules des pièces détachées d'origine soient utilisées.
