MODE D'EMPLOI

WORKFORCE WF-6090DW EPSON

électromagnétiques se produisant à la suite de l'utilisation de câbles d'interface autres que ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson.

© 2015 Seiko Epson Corporation. All rights reserved.

Le contenu de ce manuel et les caractéristiques de ce produit sont sujets à modification sans préavis.

Références du système d'exploitation. . 9

Consignes importantes

Conseils et avertissements relatifs à l'utilisation de l'imprimante avec une

connexion sans fil. 12

Conseils et avertissements relatifs à

l'utilisation de l'écran LCD. 13

Protection de vos informations personnelles. . .... 13

Administrator Settings (Réglages de l'administrateur)

Verrouillage des paramètres de l'imprimante à l'aide d'un mot de passe administrateur. 14

Déverrouillage des paramètres de l'imprimante. . . . 14

Informations de base sur l'imprimante

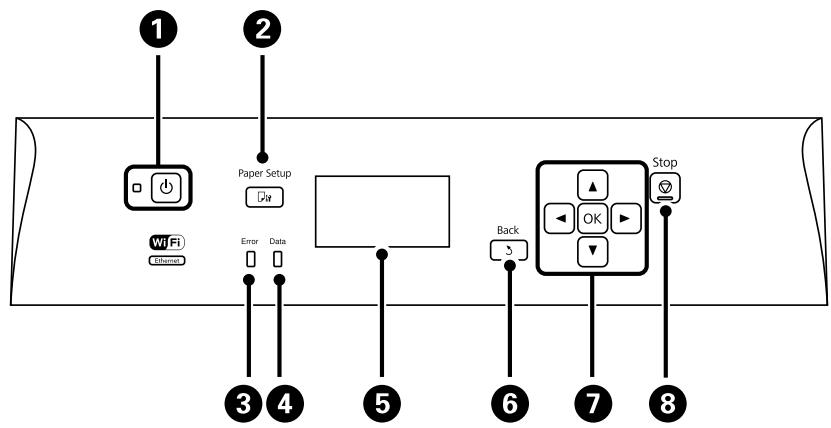

Nom et fonction des pièces. 15 Panneau de commande.

Icônes affichées sur l'écran LCD.

Chargement du papier

Précautions de manipulation du papier. 27

Papiers disponibles et capacité.

Liste des types de papier.

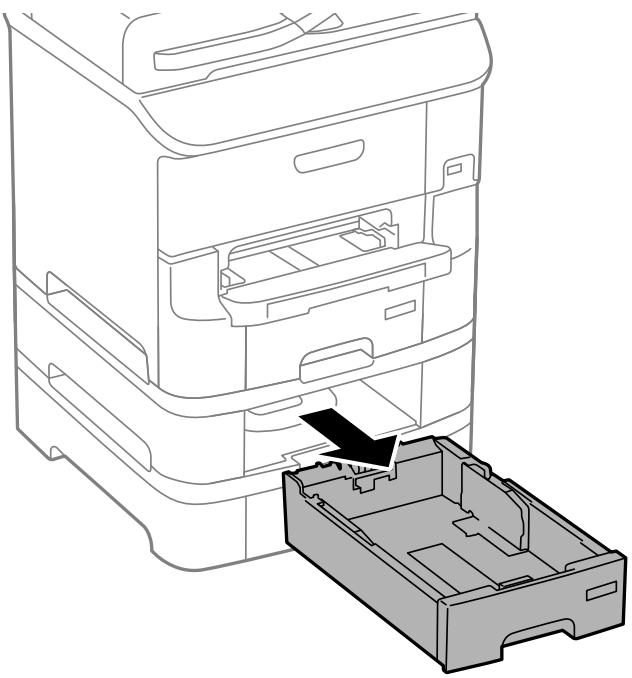

Chargement de papier dans le Bac papier. 31

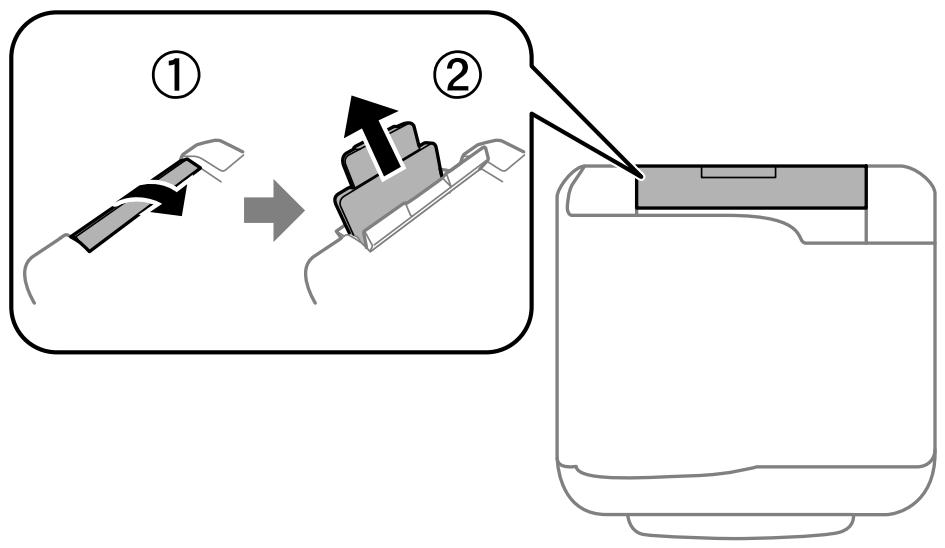

Chargement de papier dans l'Alim. papier arrière. . 33

Chargement de papier dans la Fente insertion

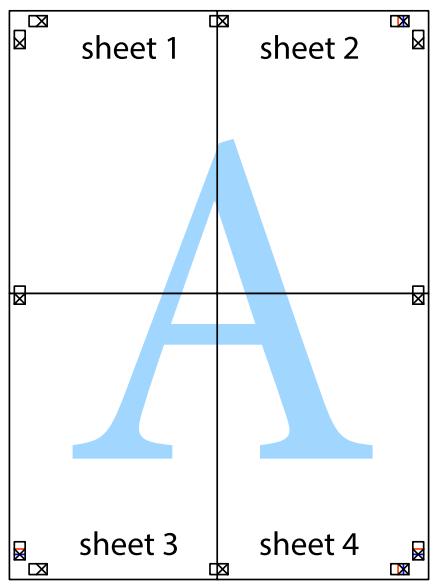

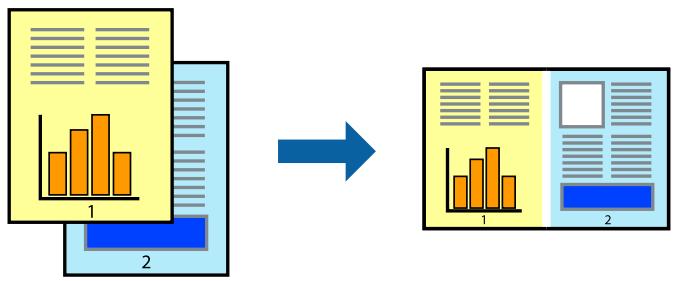

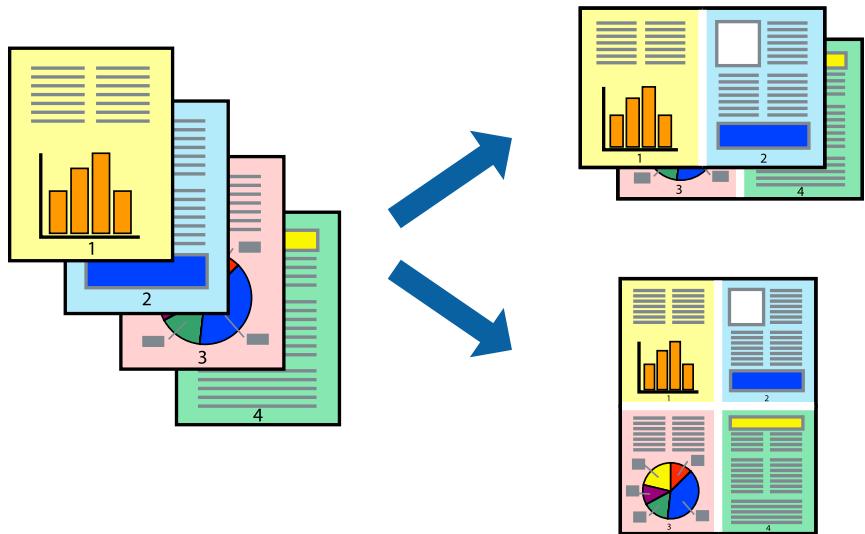

Impression Impression à partir d'un ordinateur. 37 Impression de plusieurs fichiers ensemble

(Windows uniquement). 46

du boîtier de maintenance. 65

Vérification du niveau des cartouches d'encre et du boîtier de maintenance - Panneau de

commande. .. .... 65

Vérification du niveau des cartouches d'encre

et du boîtier de maintenance - Windows. . . . 65

Vérification du niveau d'encre restant et du

boîtier de maintenanceMac OS X. . . 65

Codes des cartouches d'encre.

Code du boîtier de maintenance. 69

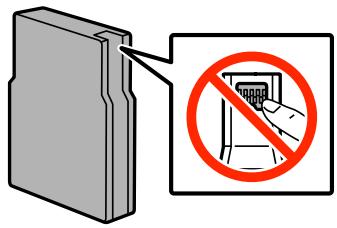

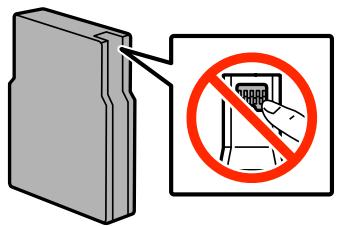

Précautions de manipulation du boîtier de

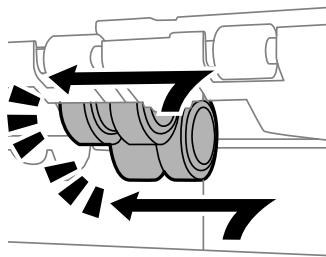

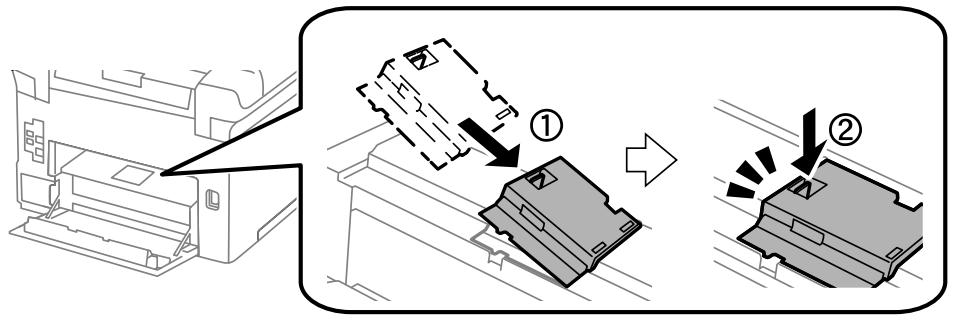

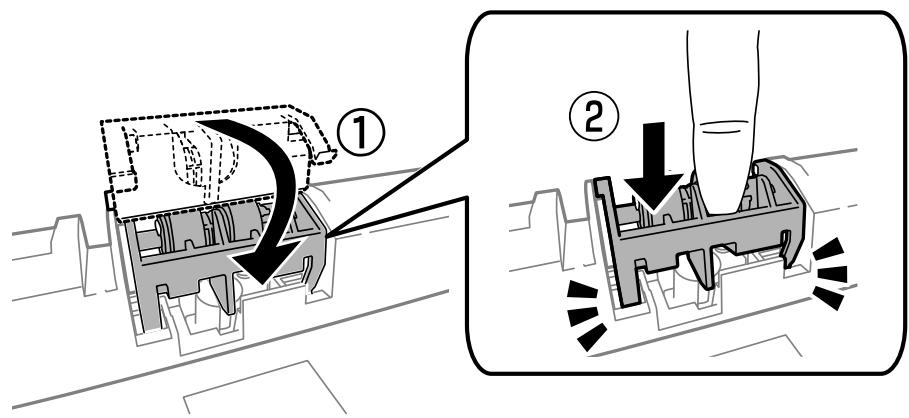

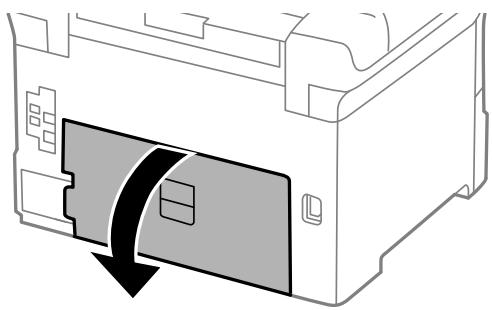

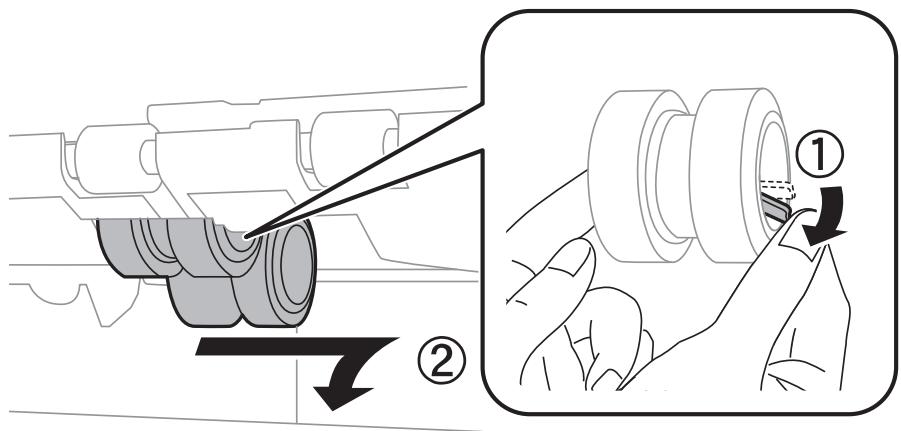

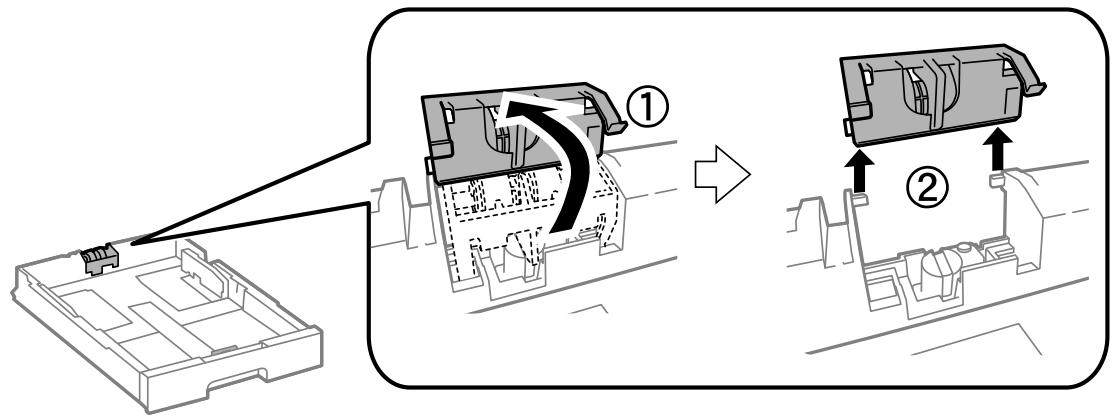

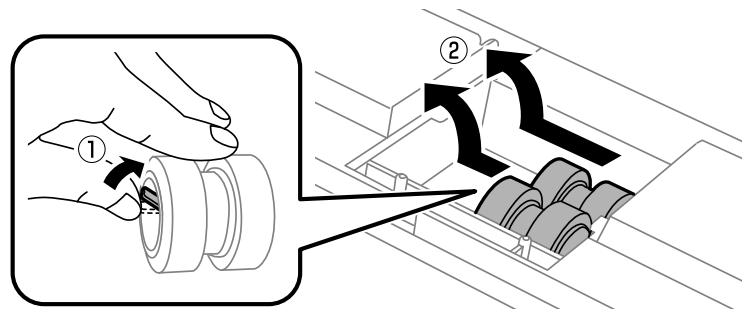

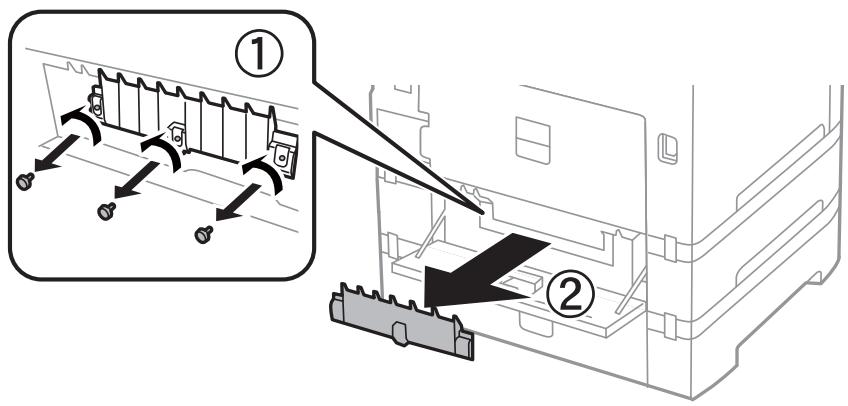

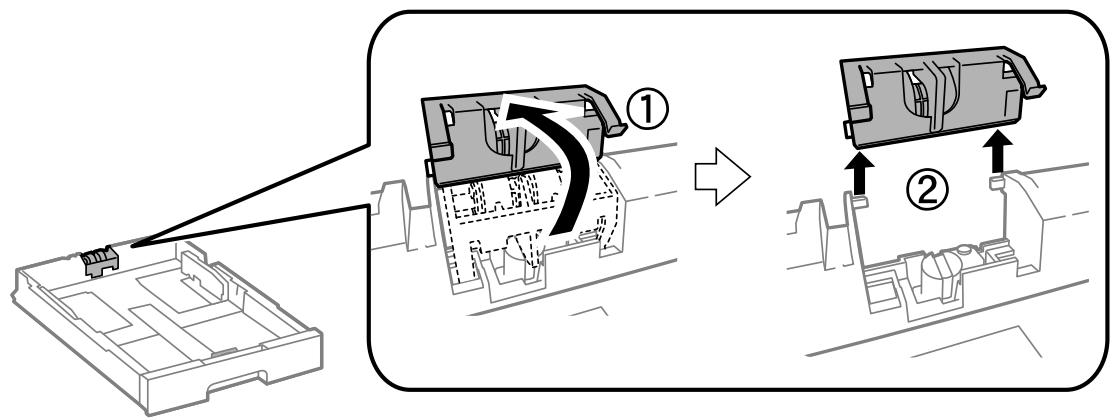

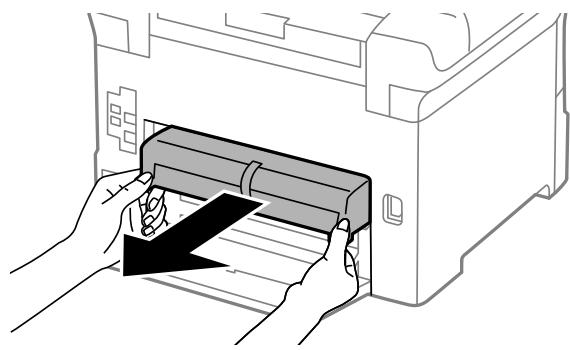

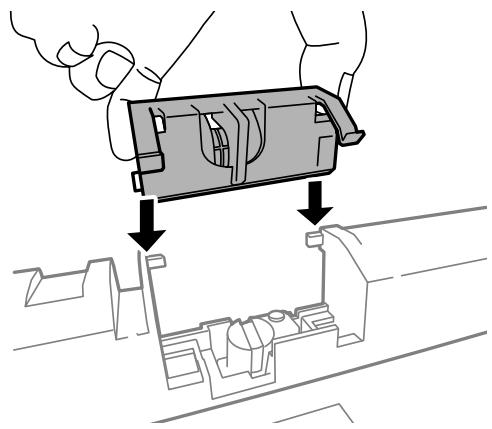

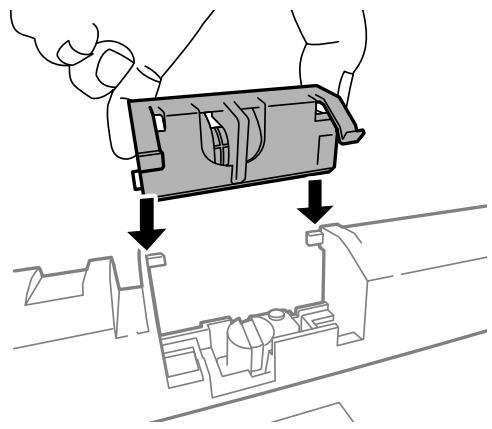

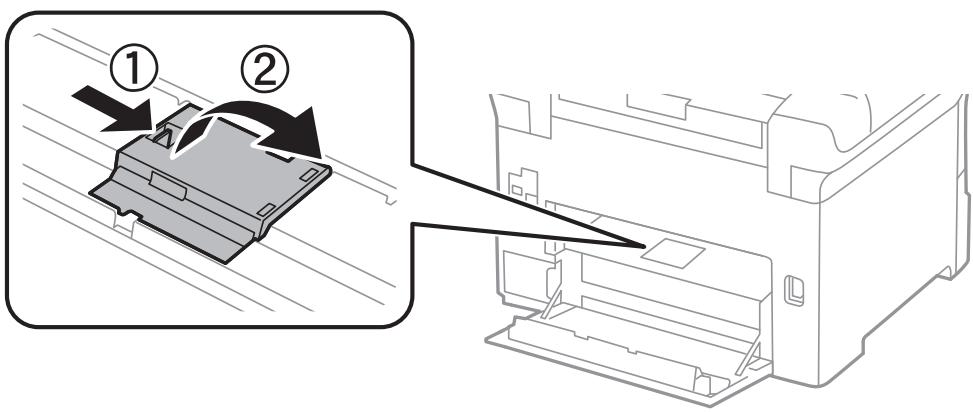

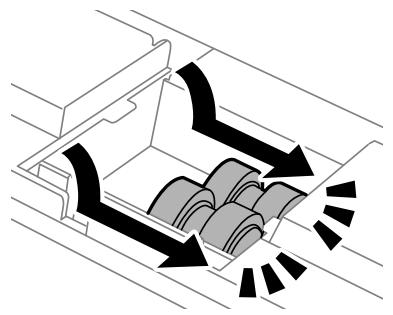

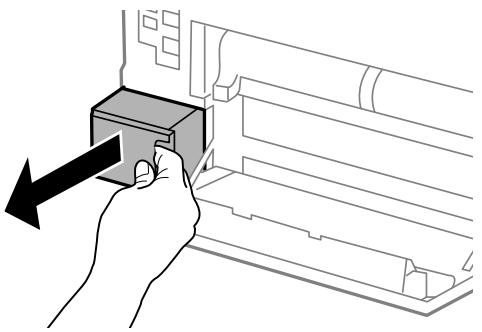

Remplacement d'un boîtier de maintenance. . .70 Codes Rouleaux de maintenance. 71 dans Bacs papier 2 à 3 75

Impression temporaire avec de l'encre noire. 79

Impression temporaire avec de l'encre noire - Windows. 80 Impression temporaire avec de l'encre noire - MacOSX 81

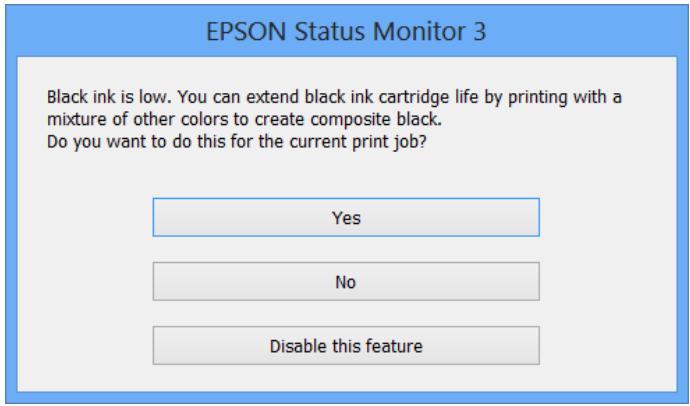

Préservation de l'encre noire lorsque son niveau

est faible (uniquement pour Windows). 82

Amélioration de la qualité

Vérification et nettoyage de la tête d'impression. . . .83 Vérification et nettoyage de la tête d'impression - Panneau de configuration. . 83 Vérification et nettoyage de la tête d'impression - Windows. 84 Vérification et nettoyage de la tête d'impression - MacOS X 84 Alignement de la tête d'impression. 85 Amélioration des stries horizontales. 86 Nettoyage du trajet du papier. 86

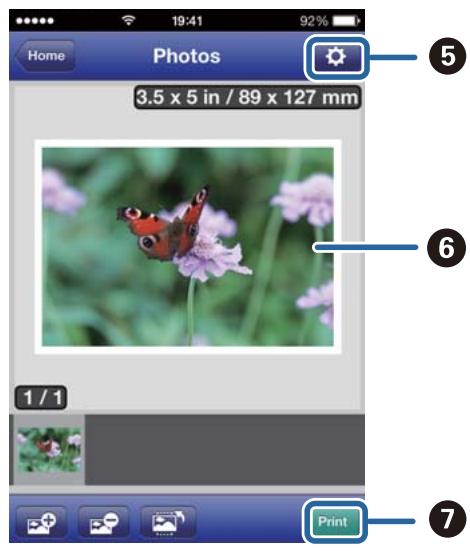

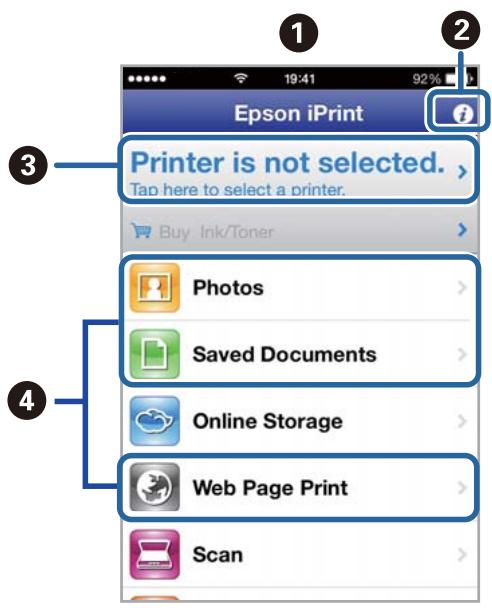

Informations sur les applications et le

Service Epson Connect. 88

Vérification de l'état de l'imprimante. 100

Vérification des messages sur l'écran LCD. . ... 100

Vérification de l'état de l'imprimante - Windows. 101 Vérification de l'état de l'imprimante - MacOSX 101

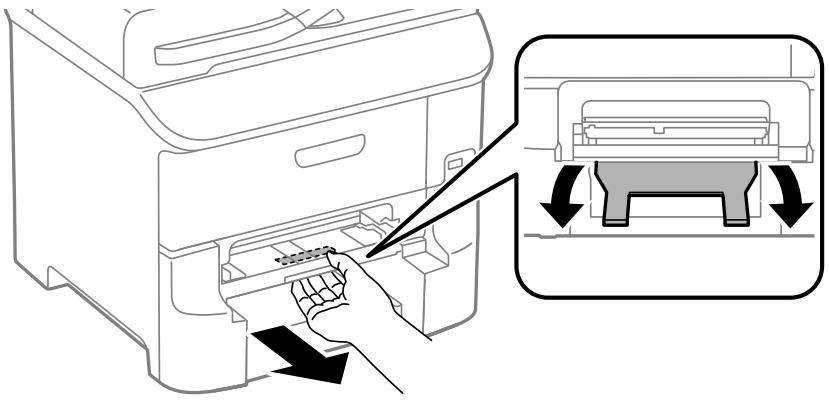

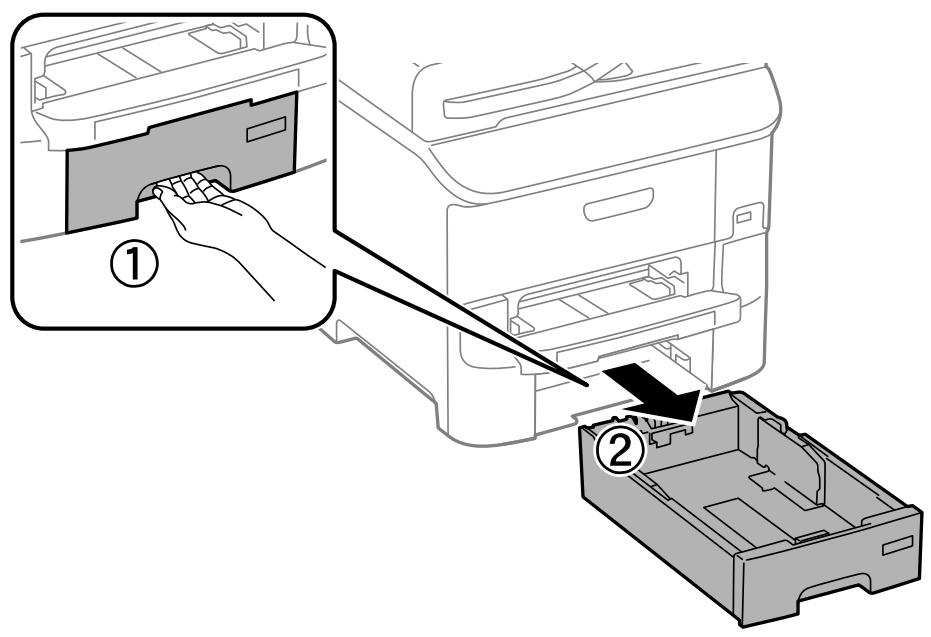

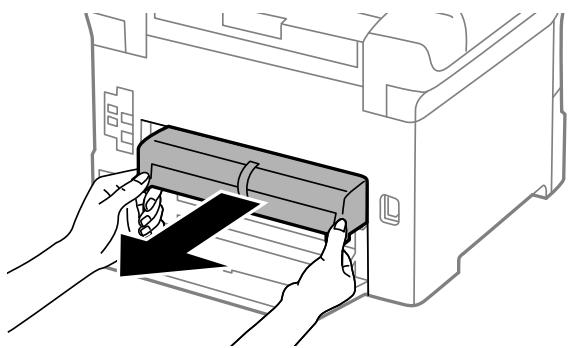

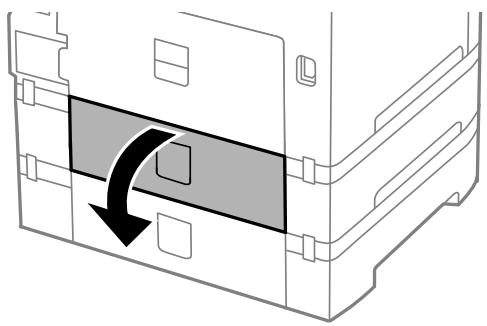

Retrait de papier coincé. 102

La qualité de l'impression est mauvaise lors

de l'utilisation du pilote d'impression PostScript 114

L'impression est trop lente lors de l'utilisation

du pilote d'impression PostScript. 114

(uniquement pour Windows). 115

Liste des jeux de symboles.

Informations réglementaires.

Normes et conformité. Certification Blue Angel. . .... Présentation des manuels

Les versions les plus récentes des manuels suivants sont disponibles sur le site Web de support d'Epson. http://www.epson.eu/Support (Europe)

http://support.epson.net/ (hors Europe)

Fournit aux administrateurs des informations relatives à la gestion et au paramétrage de l'imprimante.

En plus des manuels cités ci-dessus, vous pouvez consulter les différents types d'aide disponibles à partir des applications Epson.

D Les captures d'écran des écrans du pilote de l'imprimante proviennent de Windows 8.1 ou Mac OS X v10.10.x. Le contenu affiché sur les écrans dépend du modèle et de la situation.

Q Les illustrations de l'imprimante utilisées dans ce manuel sont fournies à titre d'exemple seulement. Bien qu'il puisse y avoir de légères différences selon le modèle, la méthode de fonctionnement est identique.

A Certaines options de menu affichées sur l'écran LCD varient selon le modèle et les paramètres.

Références du système d'exploitation

Q Utilisez uniquement le cordon d'alimentation fourni avec l'imprimante et ne l'utilisez avec aucun autre équipement. L'utilisation d'autres cordons avec cette imprimante ou l'utilisation de ce cordon d'alimentation avec un autre équipement pourrait vous exposer à des risques d'incendie ou d'électrocution.

A Veillez à ce que votre cordon d'alimentation soit conforme aux normes de sécurité locales applicables.

O Saufindication contraire spécifique dans les guides de l'imprimante, ne procédez jamais à des travaux de démontage, de modification ou de réparation au niveau du cordon d'alimentation, de sa fiche, du module imprimante ou des accessoires.

Débranchez l'imprimante et faites appel à un technicien qualifié dans les circonstances suivantes :

Le cordon d'alimentation ou sa fiche est endommagé, du liquide a coulé dans l'imprimante, l'imprimante est tombée ou le boîtier a été endommagé, l'imprimante ne fonctionne pas normalement ou ses performances ont changé de manière sensible. N'ajustez pas les commandes non traitées dans les instructions de fonctionnement.

Q Placez l'imprimante à proximité d'une prise de courant permettant un débranchement facile du cordon d'alimentation.

Q Ne placez et ne rangez pas l'imprimante à l'extérieur, dans des lieux particulièrement sales ou poussiéreux, à proximité de points d'eau ou de sources de chaleur, ou dans des lieux soumis à des chocs, des vibrations, des températures élevées ou de l'humidité.

O Veillez à ne pas renverser de liquide sur l'imprimante et à ne pas la manipuler les mains mouillées.

Q Maintenez l'imprimante à au moins 22 cm de distance des stimulateurs cardiaques. Les ondes radio générées par l'imprimante peuvent affecter de manière négative le fonctionnement des stimulateurs cardiaques.

Q Si l'écran LCD est endommagé, contactez votre revendeur. En cas de contact de la solution à base de cristaux liquides avec vos mains, lavez-les soigneusement avec de l'eau et du savon. En cas de contact de la solution à base de cristaux liquides avec vos yeux, rincez-les abondamment avec de l'eau. Si une gêne ou des problèmes de vision subsistent après un nettoyage approfondi, consultez immédiatement un médecin.

Q En cas de contact avec les yeux, rincez-les abondamment avec de l'eau. Si une gêne ou des problèmes de vision subsistent après un nettoyage approfondi, consultez immédiatement un médecin.

Q En cas de contact de l'encre avec l'intérieur de votre bouche, consultez un médecin dans les plus brefs délais.

Q Ne démontez pas la cartouche d'encre ni la boîte de maintenance, car de l'encre pourrait être projetée dans vos yeux ou sur votre peau.

Qi Afin d'éviter tout risque de fuite, ne secouez pas les cartouches d'encre trop vigoureusement.

A Conservez les cartouches et la boîte de maintenance hors de portée des enfants.

Conseils et avertissements concernant l'imprimante

Lisez et suivez ces consignes pour éviter d'endommager l'imprimante ou vos installations. Veillez à conserver ce manuel pour pouvoir le consulter ultérieurement.

Conseils et avertissements relatifs à la configuration ou l'utilisation de l'imprimante

Q Veillez à ne pas obstruer ou recouvrir les ouvertures de l'imprimante.

Q Utilisez uniquement le type de source d'alimentation électrique indiquée sur l'étiquette de l'imprimante.

Q Évitez l'utilisation de prises de courant reliées au même circuit que les photocopieurs ou les systèmes de climatisation qui sont fréquemment arrêtés et mis en marche.

Q Évitez d'utiliser des prises de courant commandées par un interrupteur mural ou une temporisation automatique.

Q Placez l'ensemble du système informatique à l'écart des sources potentielles de parasites électromagnétiques telles que les haut-parleurs ou les bases fixes des téléphones sans fil.

Veillez à ce que tous les cordons d'alimentation électrique soient bien droits aux extrémités et aux points d'entrée et de sortie du transformateur.

Q Si vous utilisez une rallonge avec l'imprimante, veillez à ce que l'ampérage maximum des périphériques reliés à la rallonge ne dépasse pas celui du cordon. De même, veillez à ce que l'ampérage total des périphériques branchés sur la prise de courant ne dépasse pas le courant maximum que celle-ci peut supporter.

Q Si vous devez utiliser l'imprimante en Allemagne, le réseau électrique de l'immeuble doit être protégé par un disjoncteur de 10 ou 16 ampères pour assurer une protection adéquate contre les courts-circuits et les surintensités.

O Lors du raccordement de l'imprimante à un ordinateur ou un autre périphérique à l'aide d'un câble, assurez- vous que les connecteurs sont orientés correctement. Les connecteurs ne disposent que d'une seule orientation correcte. Si les connecteurs ne sont pas insérés correctement, les deux périphériques reliés par le câble risquent d'être endommagés.

Qi Placez l'imprimante sur une surface plane et stable sensiblement plus grande que la base du produit.

L'imprimante ne fonctionnera pas correctement si elle est placée dans une position inclinée.

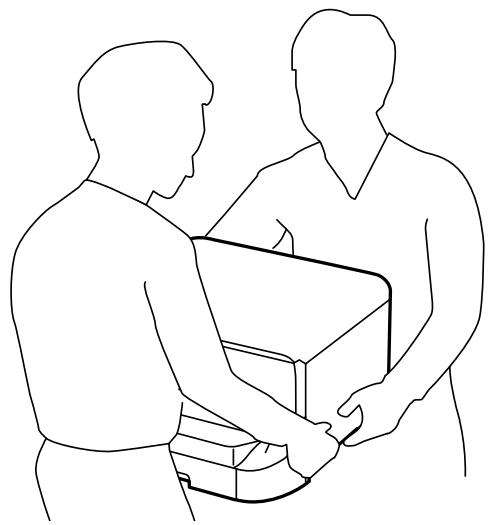

Q Lors du stockage ou du transport de l'imprimante, évitez de l'incliner, de la placer verticalement ou de la renverser, faute de quoi de l'encre risque de fuir.

Ü Laissez suffisamment de place devant l'imprimante pour que le papier puisse être éjecté sans problème.

A Évitez les emplacements soumis à des variations rapides de température et d'humidité. Maintenez également l'imprimante à l'écart du rayonnement solaire direct, des fortes lumières et des sources de chaleur.

N'insérez aucun objet à travers les orifices de l'imprimante.

Ne placez pas vos mains à l'intérieur de l'imprimante au cours de l'impression. Ne touchez pas le câble plat blanc situé à l'intérieur de l'imprimante.

N'utilisez pas de produits en aérosol contenant des gaz inflammables à l'intérieur ou autour de l'imprimante, faute de quoi vous risquez de provoquer un incendie.

Q Ne déplacez pas le porte-cartouche manuellement, car vous pourriez endommager l'imprimante.

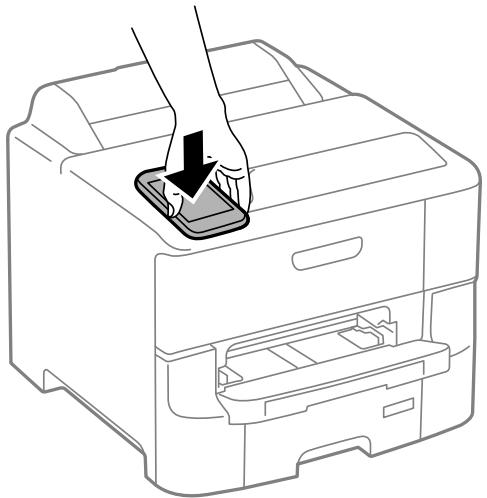

: “ : : L 4 mi : Q Mettez toujours l'imprimante hors tension en appuyant sur le bouton ©. Ne débranchez pas l'imprimante et ne n a ; L ; la mettez pas hors tension au niveau de la prise tant que le voyant (0) clignote.

Q Avant de transporter l'imprimante, assurez-vous que la tête d'impression est en position initiale (à l'extrême droite) et que les cartouches d'encre sont en place.

Q Si vous ne comptez pas utiliser l'imprimante pendant une période de temps prolongée, veillez à retirer le cordon d'alimentation de la prise électrique.

Conseils et avertissements relatifs à l'utilisation de l' avec une connexion sans fil

établissements médicaux ou à proximité d'équipements médicaux, respectez les consignes du personnel autorisé représentant l'établissement et l'ensemble des avertissements et des consignes figurant sur l'équipement médical.

A Le couvercle extérieur LCD pourrait se casser en cas de choc important. Contactez votre revendeur si la surface de l'écran se fêle ou se fissure, ne touchez pas les pièces cassées et ne tentez pas de les retirer.

Protection de vos informations personnelles

Si vous donnez l'imprimante à une autre personne ou que vous la mettez au rebut, effacez toutes les informations personnelles enregistrées dans la mémoire de l'imprimante en sélectionnant Menu > Administration système >

Rest param défaut > Eff ttes données et param dans le panneau de commande.

4. Saisissez de nouveau le mot de passe.

5. Sélectionnez Verrouiller le réglage, puis activez-le.

Déverrouillage des paramètres de l'imprimante

1. Accédez à Menu à partir de l'écran d'accueil.

2. Sélectionnez Param admin. 3. Saisissez le mot de passe administrateur.

4. Sélectionnez Verrouiller le réglage, puis désactivez-le.

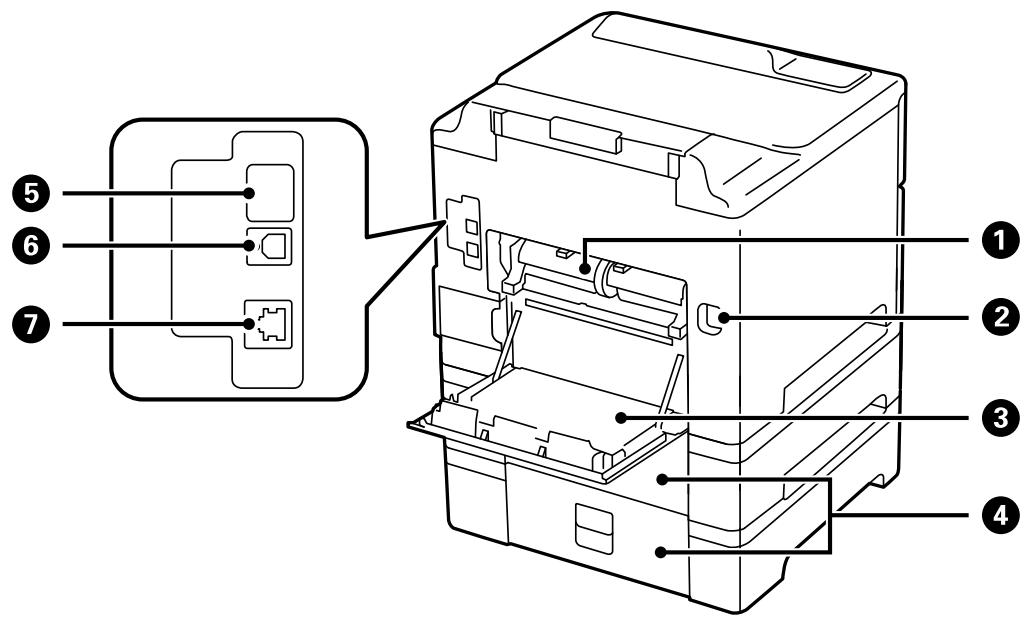

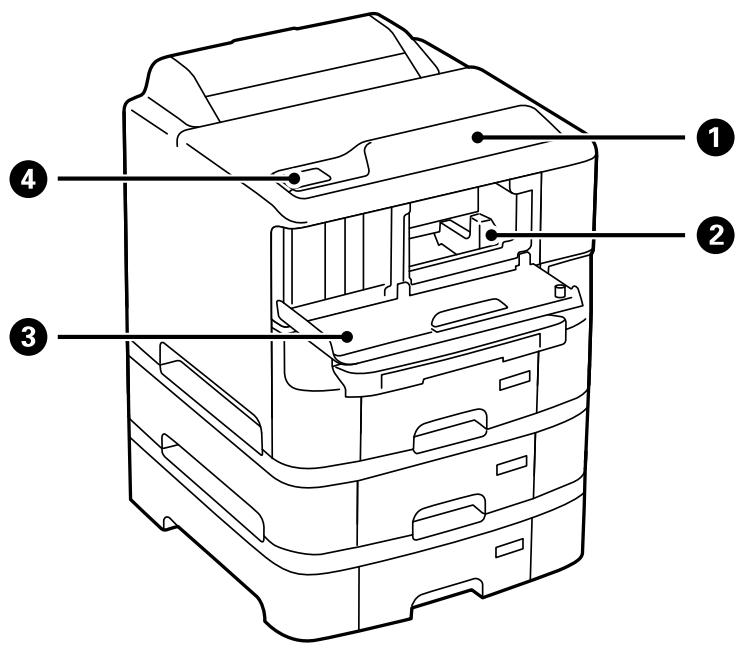

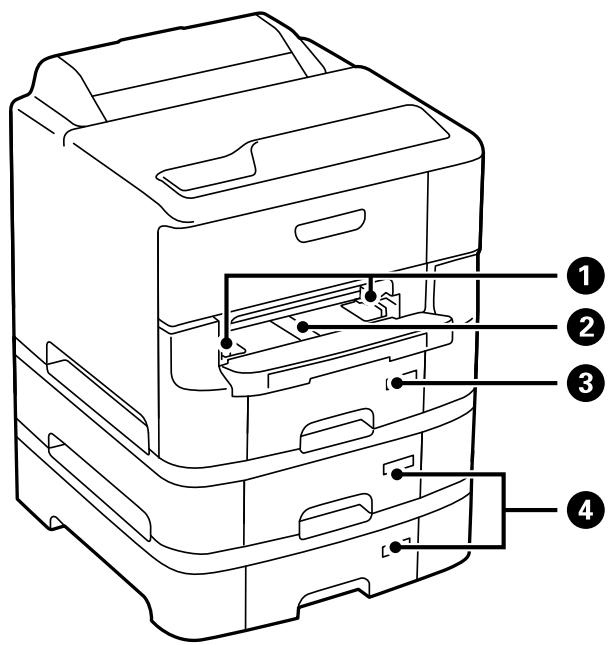

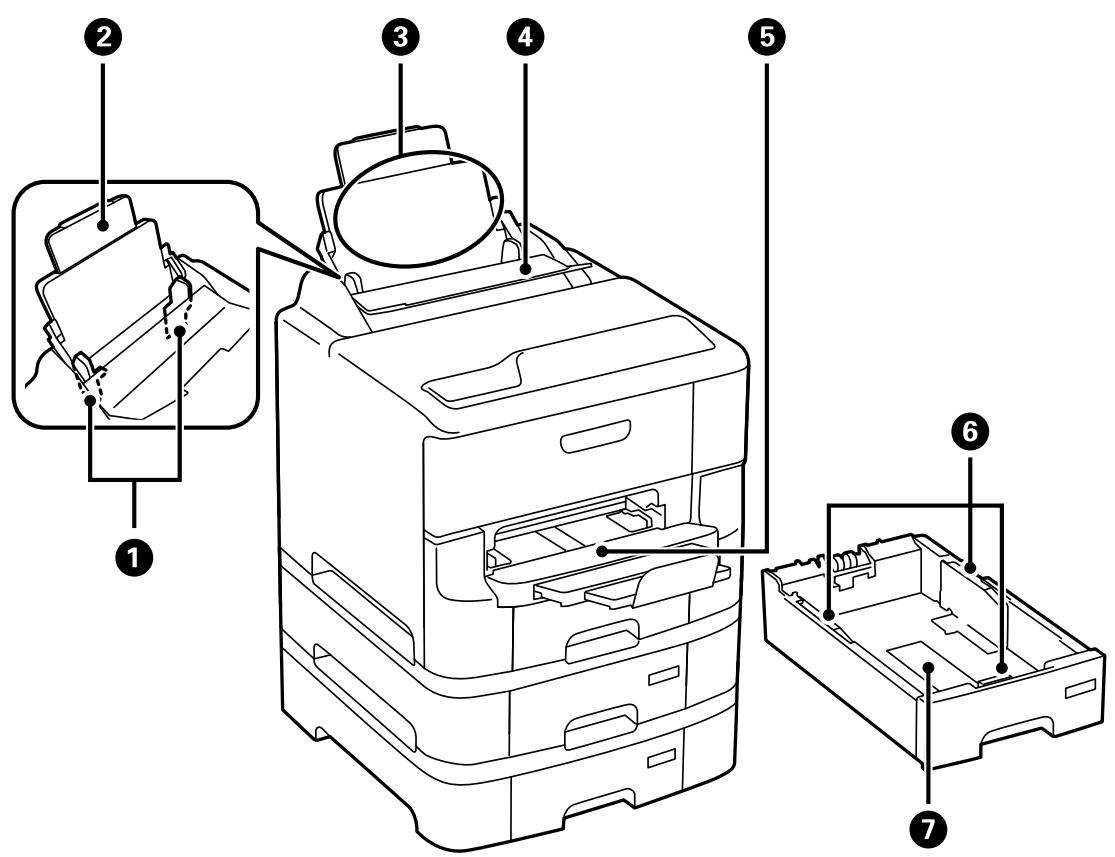

Nom et fonction des pièces

© | Guides latéraux Insèrent le papier droit dans l'imprimante. Faites-les glisser contre les bords du papier.

© | Fenteinsertion avant (B2) Insérez une feuille à la fois manuellement.

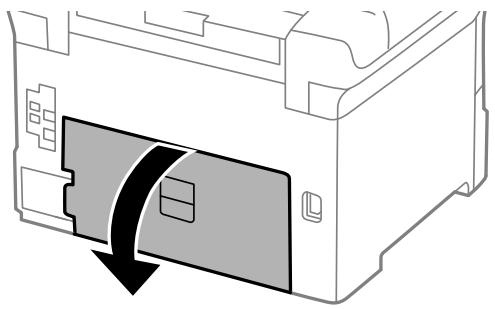

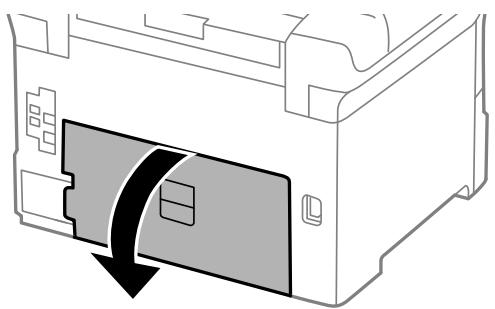

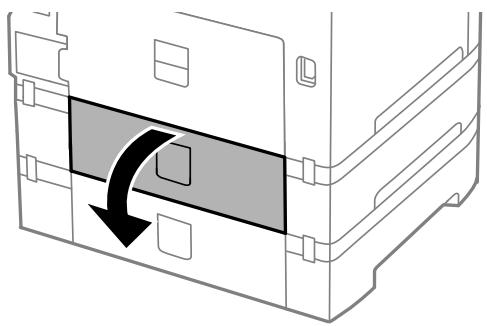

Oo si £;— @ © | Couvercle arrière 2 (D2) Retirez-le pour remplacer le rouleaux de maintenance,

ou pour retirer du papier coincé.

Prise CA Connecte le cordon d'alimentation.

Ne retirez pas l'autocollant.

© | Portuss Connecte un câble USB.

© | PortLAN Connecte un câble LAN.

Lorsque vous saisissez des caractères, appuyez sur ce bouton pour modifier le type de caractère.

Icônes affichées sur l'écran LCD Les icônes suivantes sont affichées sur l'écran LCD selon l'état de l'imprimante.

S'allume pendant que l'imprimante est connectée à un réseau filaire (Ethernet).

S'allume lorsque le réseau filaire (Ethernet) est désactivé et qu'aucun câble Ethernet n'est connecté.

= 1 mn n 50 à 4, RES

à S'allume pendant que l'imprimante est connectée à un réseau sans fil (Wi-Fi). Le nombre de barres indique la force du signal de la connexion. Plus le nombre de barres est élevé, plus le signal est fort. . Indique un problème avec la connexion réseau sans fil (Wi-Fi) de l'imprimante, ou que l'imprimante recherche actuellement une connexion réseau sans fil (Wi-Fi). a Indique que l'imprimante est connectée à un réseau sans fil (Wi-Fi) en mode ad hoc.

Indique que l'imprimante est connectée à un réseau sans fil (Wi-Fi) en mode Wi-Fi direct.

Indique que l'imprimante est connectée à un réseau sans fil (Wi-Fi) en mode Simple AP.

S'allume lorsque le mode Eco est activé.

Entretien Tête d'impr Permet d'imprimer un motif pour vérifier que les buses de la tête Vérification des d'impression ne sont pas obstruées. buses Nettoyage tête Permet de nettoyer les buses obstruées de la tête d'impression. d'impr. Alignement de la Permet d'ajuster la tête d'impression pour améliorer la qualité de l'impression. tête

Lancez Alignement ligne règle si le texte et les lignes sont mal alignés.

Lancez Alignement vertical si vos impressions paraissent floues.

Exécutez la procédure Alignement horizontal si vos impressions contiennent des bandes horizontales à intervalles réguliers.

Améliorer les traits _ | Utilisez cette fonctionnalité si vos impressions contiennent des bandes horizontaux horizontales après avoir essayé Nettoyage tête d'impr. et Alignement horizontal.

Nettoyage guide Utilisez cette fonctionnalité pour insérer du papier de nettoyage en cas de papier taches d'encre sur les rouleaux internes. Retirer le papier Utilisez cette fonctionnalité si des bouts de papier déchirés restent dans

l'imprimante même après avoir retiré le papier coincé.

Info roul Affiche l'état du rouleaux de maintenance pour le bac papier dans le Statut maintenance roul maintenance.

Config. papier Sélectionnez la taille et le type du papier chargé dans la source de papier.

Imprfeui.d'état Fiche d'état de imprime une feuille d'information indiquant l'état et les paramètres actuels config. de l'imprimante.

Fiche d'état des imprime une feuille d'information indiquant l'état des consommables.

Fiche d'historique | imprime une feuille d'information indiquant l'historique de l'utilisation de

Modif auto A4/ Alimente en papier à partir de la source définie Lettre comme papier au format A4 lorsqu'aucune source de

papier n'est définie au format Lettre, ou alimente à partir de la source de papier définie comme papier au format Lettre lorsqu'aucune source n'est définie au format A4.

Sélect. auto param. || Indiquez la source de papier à utiliser. Lorsque plusieurs sources de papier sont disponibles, le papier est alimenté à partir de la source de papier dont les paramètres de papier correspondent à la tâche d'impression.

Avis d'erreur Affiche un message d'erreur lorsque les paramètres de taille ou de type du papier dans Config. papier et les paramètres d'impression ne correspondent pas.

Régl expir 1/F USB Indique la durée en secondes qui doit s'écouler avant de mettre fin à la communication USB avec un ordinateur, après que l'imprimante reçoit une tâche d'impression à partir d'un pilote d'impression PostScript ou d'un pilote d'impression PCL. Si l'arrêt de la tâche n'est pas clairement défini à partir d'un pilote d'impression PostScript ou d'un pilote d'impression PCL, cela peut provoquer une communication USB sans fin. Dans ce cas, l'imprimante arrête la communication après la durée indiquée. Entrez O (zéro) si vous ne souhaitez pas arrêter la communication.

Configuration Wi-Fi | Assistant de Voir le Guide réseau pour plus de détails.

Vérification Permet de vérifier le statut de la connexion réseau et d'imprimer le rapport de connexion vérification de la connexion réseau. Si la connexion fait l'objet de problèmes, consultez le rapport de vérification pour résoudre les problèmes.

Configuration Voir le Guide réseau pour plus de détails. avancée

Services Epson Vous pouvez suspendre ou reprendre le service Epson Connect ou Google Cloud Print, ou annuler Connect l'utilisation de ces services (restaurer les paramètres par défaut). Serv. Impres. Reportez-vous au site Web du portail Epson Connect pour plus d'informations. Google Cloud https://www.epsonconnect.com/

http://www.epsonconnect.eu (Europe uniquement)

Définissez le pas de police par défaut si la police est extensible et à pas fixe. Vous pouvez sélectionner une valeur comprise entre 0,44 et 99,99 cpp (caractères par pouce), par incréments de 0,01.

Cet élément risque d'être indisponible selon la source de polices ou les paramètres de nombre de polices.

Définissez la hauteur de police par défaut si la police est extensible et proportionnelle. Vous pouvez sélectionner une valeur comprise entre 4,00 et

999,75 points, par incréments de 0,25.

Cet élément risque d'être indisponible selon la source de polices ou les paramètres de nombre de polices.

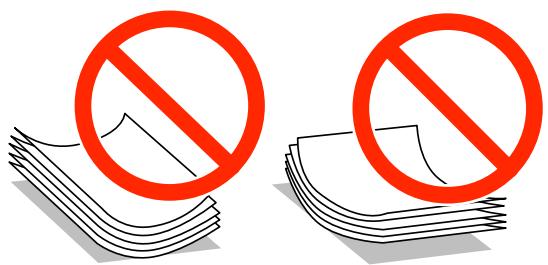

Précautions de manipulation du papier

A Lisez attentivement les feuilles d'instructions fournies avec le papier.

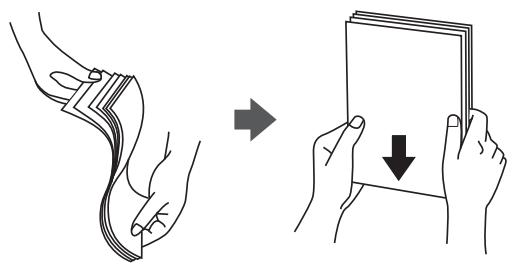

Q Aérez et alignez les bords du papier avant de le charger. N'aérez pas ni n'enroulez du papier photo, sinon le côté imprimable pourrait être endommagé.

OS A N'utilisez pas de papier ondulé, déchiré, coupé, humide, trop épais, trop fin ou sur lequel des autocollants sont collés. L'utilisation de ces types de papier peut entraîner des bourrages papier et des bavures sur l'impression.

Q Assurez-vous que vous utilisez du papier à grain long. Si vous n'êtes pas sûr du type du papier que vous utilisez, vérifiez l'emballage du papier ou contactez le fabriquant pour confirmer les spécifications du papier.

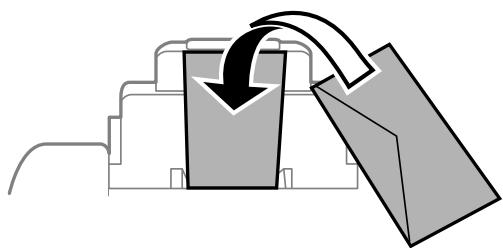

Q Ventilez et alignez les enveloppes avant de les charger. Lorsque les enveloppes empilées sont gonflées d'air, appuyez dessus pour les aplatir avant de les charger.

- EJ Q N'utilisez pas des enveloppes gondolées ou pliées. L'utilisation de ces types d'enveloppes peut provoquer des bourrages papier et maculer le tirage.

A N'utilisez pas des enveloppes comportant des surfaces collantes sur les rabats, ni des enveloppes à fenêtres.

A Évitez d'utiliser des enveloppes trop fines. Elles risquent de gondoler pendant l'impression.

Informations connexes

Liste des types de papier

Pour des résultats optimaux, sélectionnez le type de papier adapté au papier.

Nom du support Type de support

Panneau de Pilote de te de Pilote pression commande l'imprimante l'imprimante Epson Universal PostScript Papier de copie, Papier ordinaire Papier ordinaire Ordinaire Standard Papier ordinaire 1. Assurez-vous que l'imprimante n'est pas en état de fonctionnement, puis retirez le bac papier.

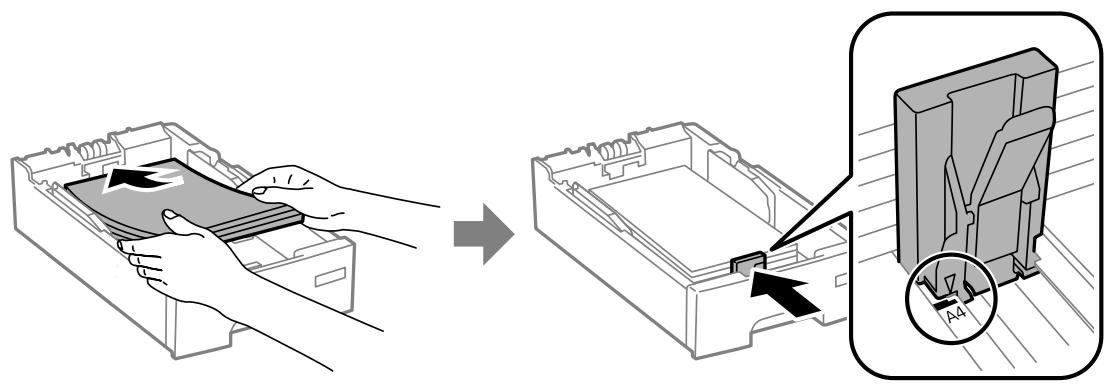

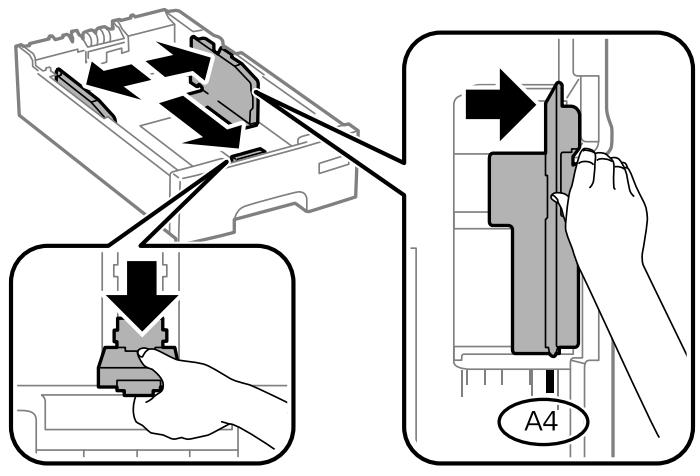

2. Faites coulisser le guide-papier avant vers sa position maximale, puis faites glisser les guides-papier latéraux pour les régler au format du papier que vous souhaitez utiliser.

ordinaire, ne chargez pas le papier au-delà de la ligne indiquée par le symbole Ÿ sur le guide latéral.

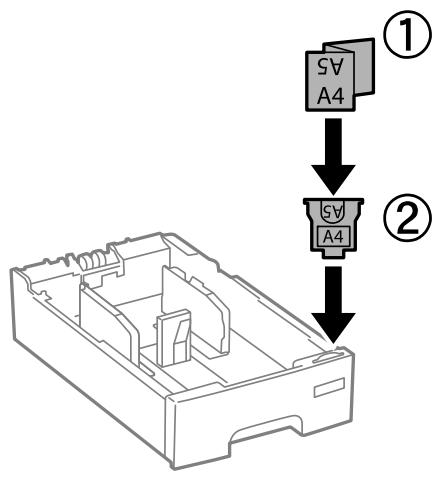

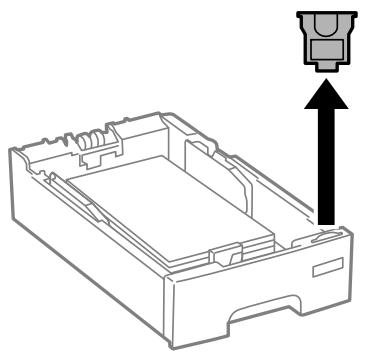

4. Vérifiez que l'étiquette de taille de papier correspond à la taille du papier chargé dans le bac papier. Dans le cas contraire, retirez le support et modifiez la taille du papier indiquée sur l'étiquette.

5. Insérez le bac papier tout au fond.

6. Dans le panneau de commande, définissez la taille et le type du papier chargé dans l'bac papier.

Vous pouvez également afficher l'écran des paramètres de taille et de type du papier en sélectionnant Menu > Config.

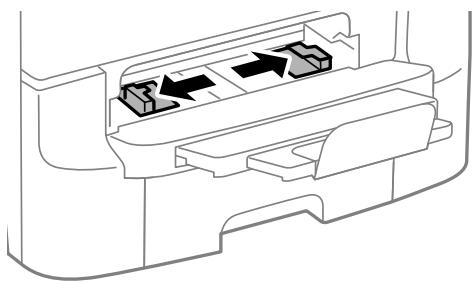

2. Faites glisser les guides latéraux.

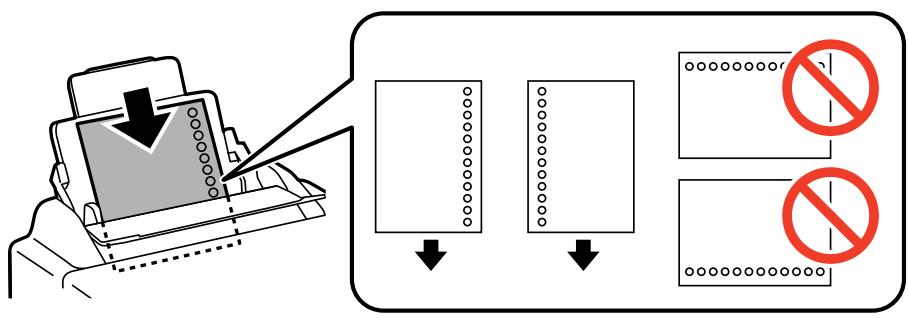

D Commencez par charger le bord court du papier. Toutefois, si vous avez défini le bord long comme largeur de la taille définie par l'utilisateur, commencez par charger le bord long du papier.

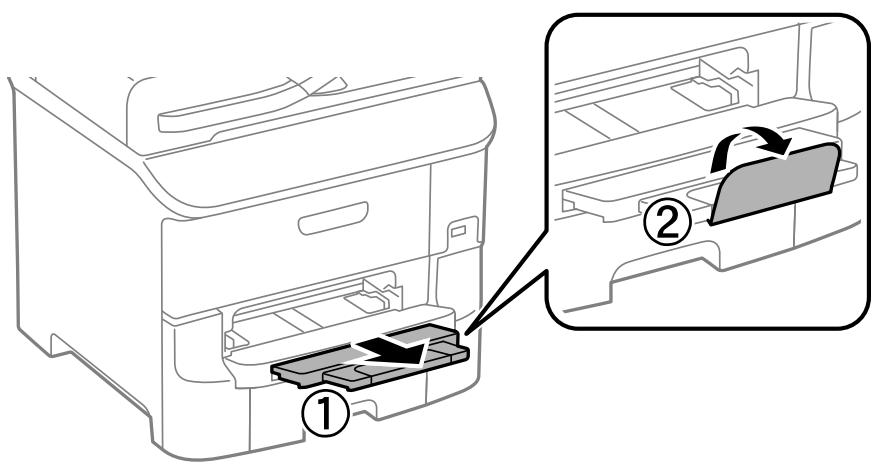

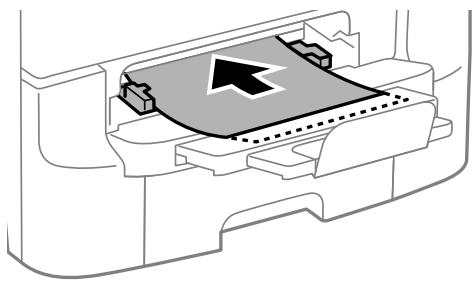

Chargement de papier dans la Fente insertion avant

Vous pouvez insérer une seule feuille de papier dans le fente insertion avant. Vous ne pouvez pas charger de papier pendant l'impression, car le fente insertion avant sert également de bac de sortie.

Q Le fonctionnement peut varier selon l'application. Pour plus de dé

tails, reportez-vous à l'aide de l'application.

1. Chargez le papier dans l'imprimante.

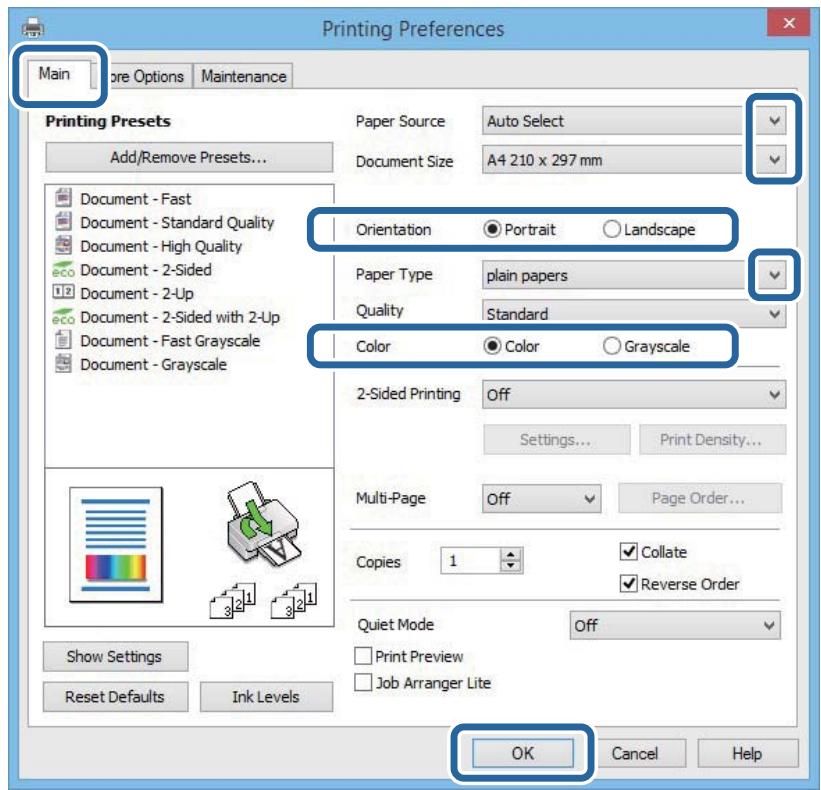

2. Ouvrez le fichier que vous voulez imprimer. 3. Sélectionnez Imprimer ou Configuration de l'impression dans le menu Fichier. 4. Sélectionnez votre imprimante. 5. Sélectionnez Préférences ou Propriétés pour ouvrir la fenêtre du pilote de l'imprimante. Main _ | re Options | Maintenance Printing Presets Paper Source auto Select m 7. Cliquez sur OK pour fermer la fenêtre du pilote de l'imprimante.

8. Cliquez sur Imprimer.

Informations connexes

2. Ouvrez le fichier que vous souhaitez imprimer.

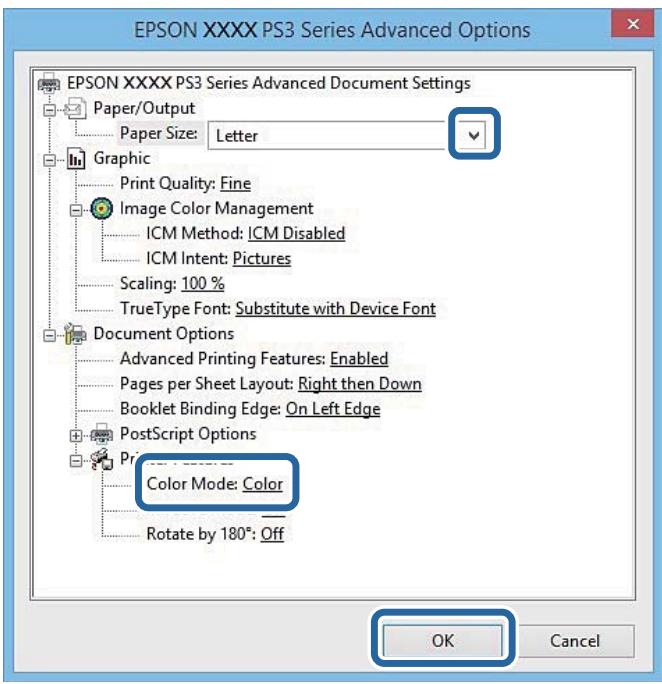

Q Niveaux de gris : sélectionnez cette option pour imprimer en noir ou en nuances de gris.

Si vous imprimez des données à haute densité sur du papier ordinaire, du papier à en-tête ou du papier pré-imprimé, sélectionnez Normal - vif comme paramètre Qualité pour une impression plus nette.

7. Cliquez sur Imprimer.

Informations connexes

2. Ouvrez le fichier que vous voulez imprimer. 3. Ouvrez la fenêtre du pilote de l'imprimante.

4. Sélectionnez Auto (reliure côté long), Auto (reliure côté court), Manuel (reliure côté long) ou Manuel

(reliure côté court) à partir de Impression recto verso sur l'onglet Principal.

Le pilote de l'imprimante sélectionne automatiquement les options Réglages adaptées à ce type de document.

Q L'impression peut être lente selon la combinaison d'options sélectionnées pour Sélectionner le type de document dans la fenêtre Réglage de la densité d'impression et pour Qualité dans l'onglet Principal.

Q En cas d'impression recto verso manuelle, le paramètre Réglage de la densité d'impression n'est pas disponible.

Définissez d'autres éléments dans les onglets Principal et Plus d'options selon vos besoins, puis cliquez sur OK.

Cliquez sur Imprimer.

Dans le cas de l'impression recto verso manuelle, une fois le premier côté imprimé, une fenêtre contextuelle s'affiche sur l'ordinateur. Suivez les instructions qui s'affichent à l'écran.

Informations connexes

# « Chargement de papier dans la Fente insertion avant » à la page 35

% «Impression de base - Windows » à la page 37

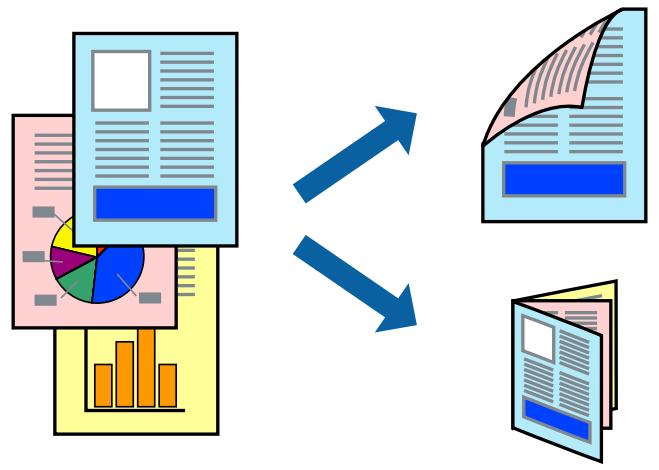

Impression recto verso - Mac OS X

Accédez à la boîte de dialogue d'impression.

Sélectionnez Param. d'impr. recto verso dans le menu contextuel.

Sélectionnez les reliures et le Type de document.

Q Selon le paramètre Type de document, l'impression peut être lente.

D Si vous imprimez des données à haute densité telles que des photos ou des graphiques, sélectionnez Texte &

Graphiques ou Texte & Photos comme paramètre Type de document. Si des rayures apparaissent ou si l'image transparaît sur le verso, ajustez la densité d'impression et le temps de séchage de l'encre en cliquant sur la flèche en regard de Réglages.

Définissez les autres éléments selon les besoins.

Cliquez sur Imprimer.

# « Chargement de papier dans la Fente insertion avant » à la page 35

«Impression de base - Mac OS X » à la page 38

Impression de plusieurs pages sur une seule feuille

Vous pouvez imprimer deux ou quatre pages de données sur une seule feuille de papier.

Impression de plusieurs pages sur une seule feuille - Windows

1. Chargez le papier dans l'imprimante.

2. Ouvrez le fichier que vous voulez imprimer.

3. Ouvrez la fenêtre du pilote de l'imprimante.

4. Sélectionnez 2 en 1 ou 4 en 1 comme paramètre Multi-Pages dans l'onglet Principal.

5. Cliquez sur Ordre page, effectuez les réglages appropriés, puis cliquez sur OK pour fermer la fenêtre.

# « Chargement de papier dans la Fente insertion avant » à la page 35

% «Impression de base - Windows » à la page 37

Accédez à la boîte de dialogue d'impression. Sélectionnez Mise en page dans le menu contextuel.

Définissez le nombre de pages dans Pages par feuille, et les options Sens de la mise en page (ordre des pages) et Bordure.

Définissez les autres éléments selon les besoins.

Cliquez sur Imprimer.

Informations connexes

# « Chargement de papier dans la Fente insertion avant » à la page 35

«Impression de base - Mac OS X » à la page 38

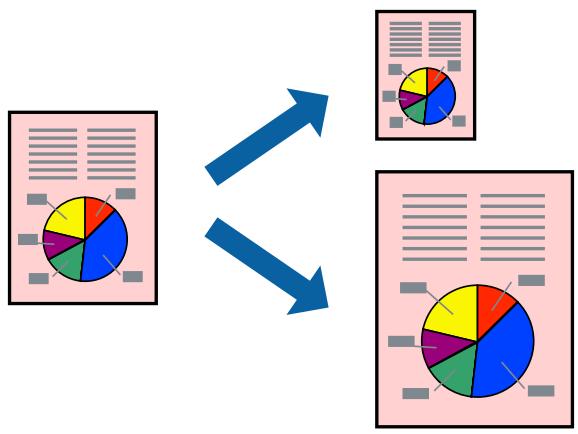

Adaptation à la taille du papier

Vous pouvez imprimer de telle sorte que l'impression s'adapte à la taille du papier chargé dans l'imprimante.

A NS Adaptation à la taille du papier - Windows

Ouvrez la fenêtre du pilote de l'imprimante.

Définissez les paramètres suivants dans l'onglet Plus d'options :

Q Format document : sélectionnez la taille de papier définie dans l'application.

2. Ouvrez le fichier que vous voulez imprimer.

3. Accédez à la boîte de dialogue d'impression.

4. Sélectionnez la taille de papier définie dans l'application comme paramètre Taille papier.

5. Sélectionnez Gestion du papier dans le menu contextuel.

6. _ Sélectionnez Adapter à la taille du papier.

7. Sélectionnez la taille du papier chargé dans l'imprimante comme paramètre Taille du papier de destination .

8. Définissez les autres éléments selon les besoins.

9. Cliquez sur Imprimer.

Informations connexes

2. Ouvrez le fichier que vous voulez imprimer.

3. Ouvrez la fenêtre du pilote de l'imprimante.

4. Sélectionnez Arrangeur d'impressions simple dans l'onglet Principal.

5. Cliquez sur OK pour fermer la fenêtre du pilote de l'imprimante.

6. Cliquez sur Imprimer.

La fenêtre Arrangeur d'impressions simple s'affiche et le travail d'impression est ajouté au Projet d'impression.

7... Avec la fenêtre Arrangeur d'impressions simple ouverte, ouvrez le fichier que vous souhaitez combiner avec le fichier actuel, puis répétez les étapes 3 à 6.

Si vous fermez la fenêtre Arrangeur d'impressions simple, le Projet d'impression non enregistré est supprimé. Pour imprimer ultérieurement, sélectionnez Enregistrer à partir du menu Fichier.

8. Sélectionnez les menus Organisation et Modifier dans Arrangeur d'impressions simple pour modifier le

Projet d'impression comme nécessaire.

9. Sélectionnez Imprimer dans le menu Fichier.

3. Ouvrez la fenêtre du pilote de l'imprimante.

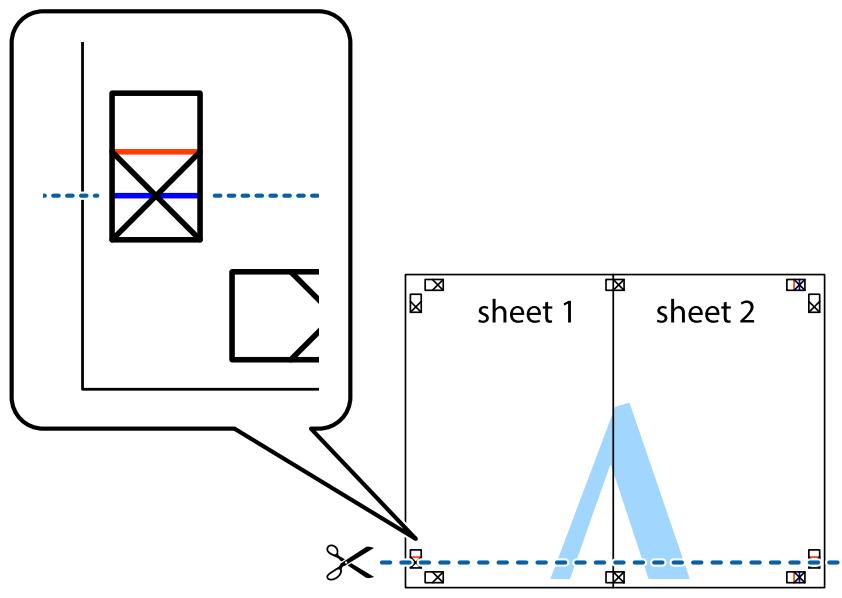

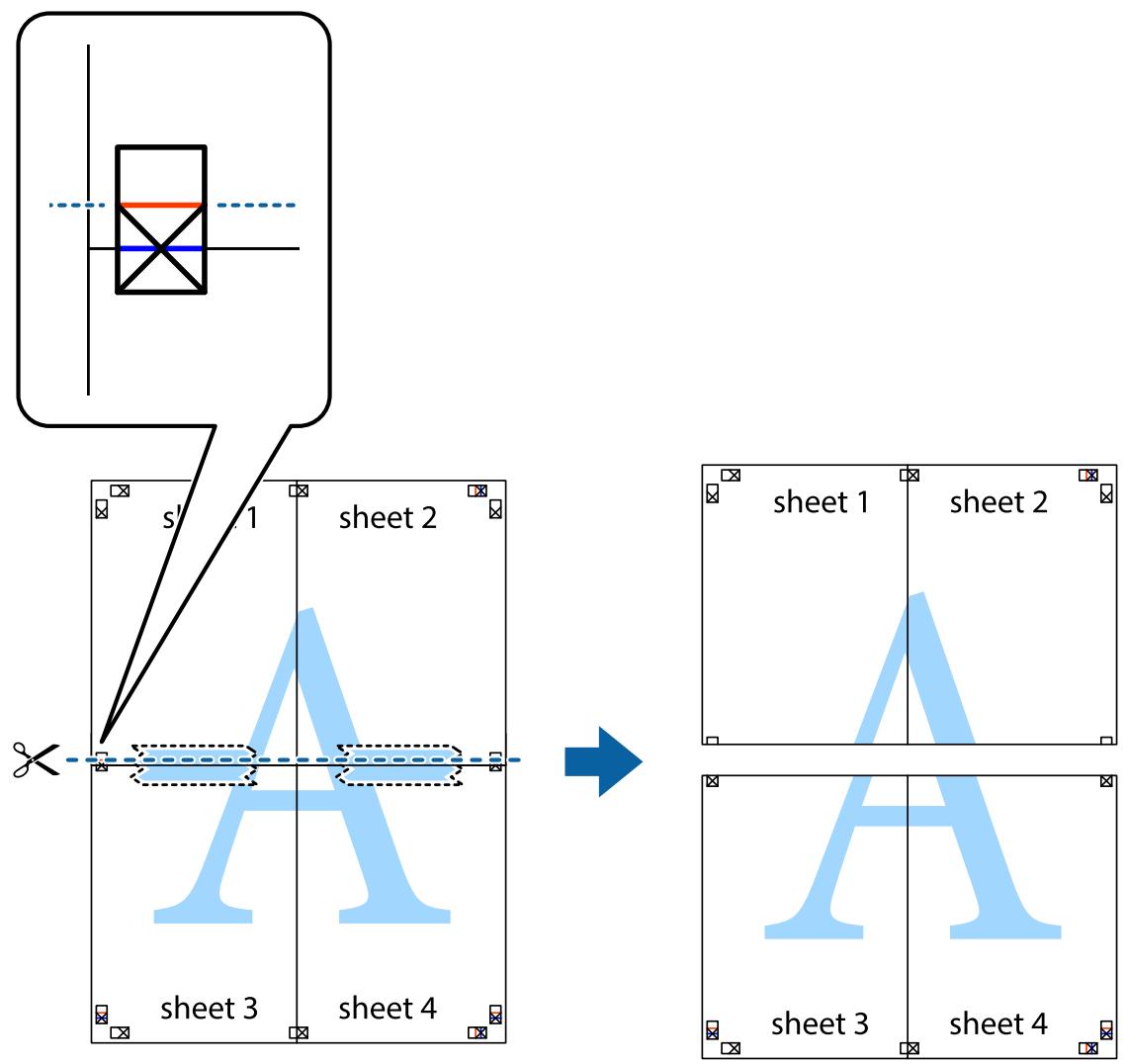

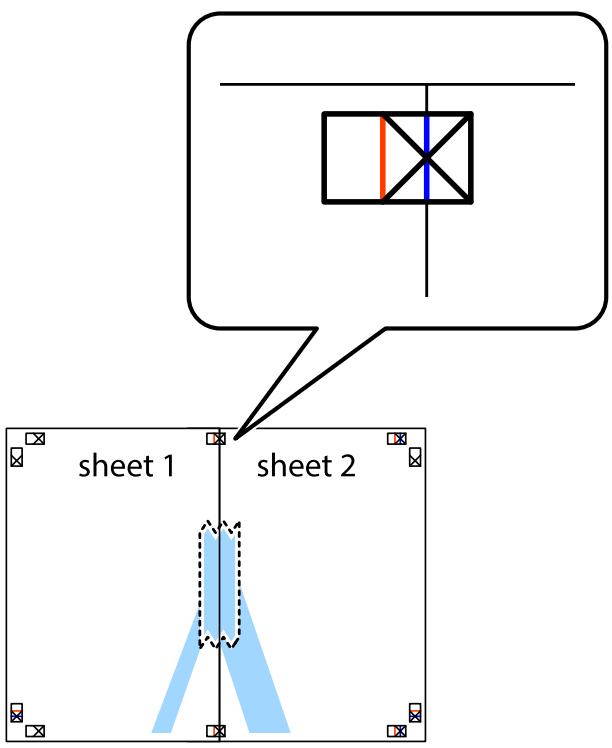

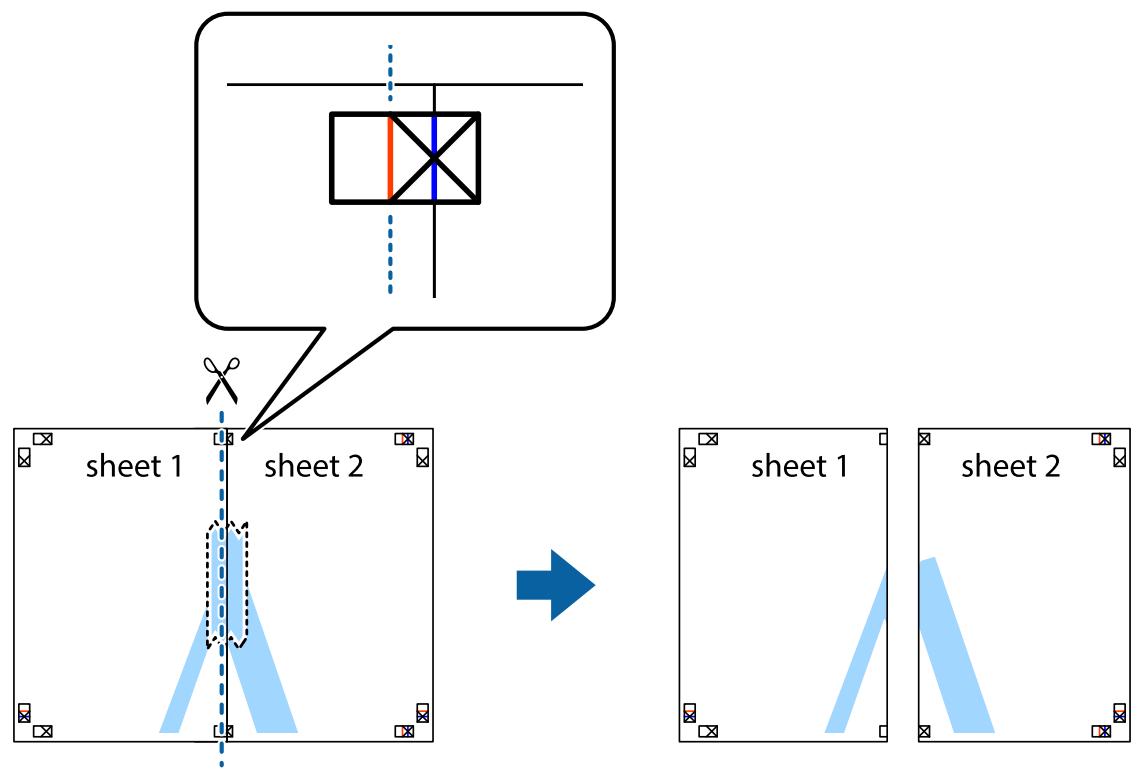

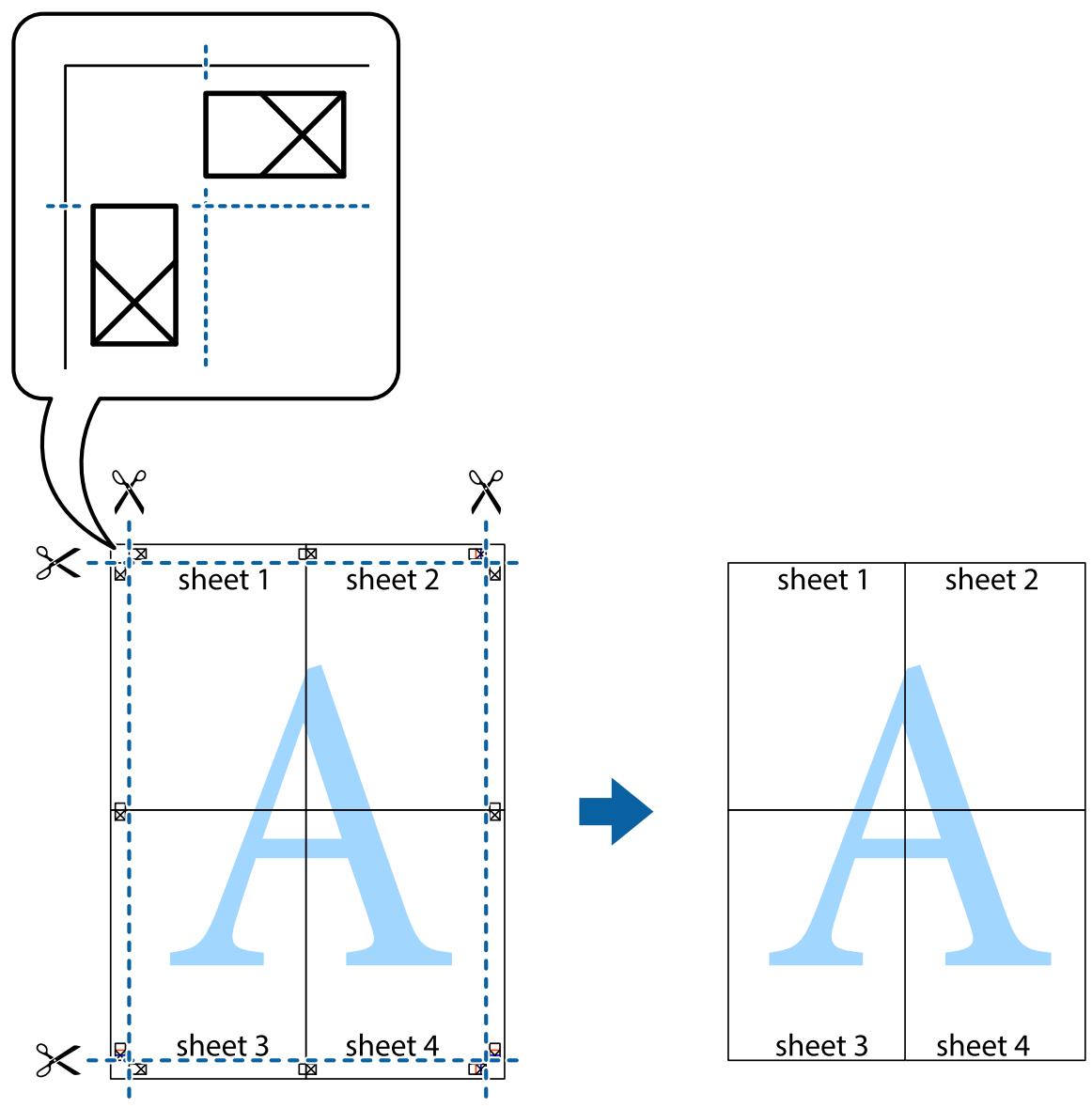

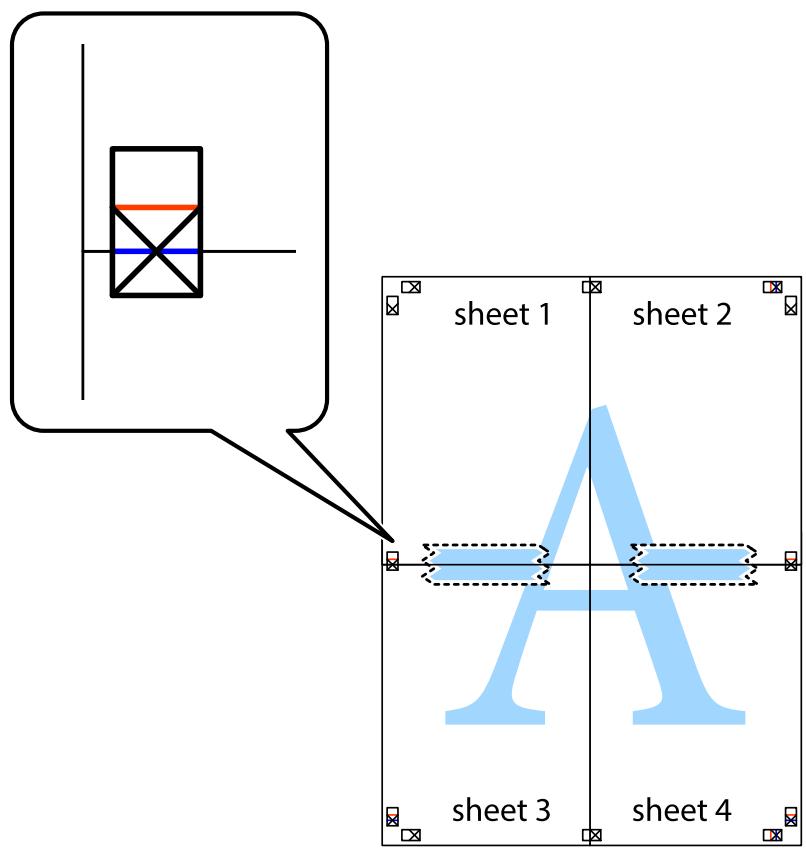

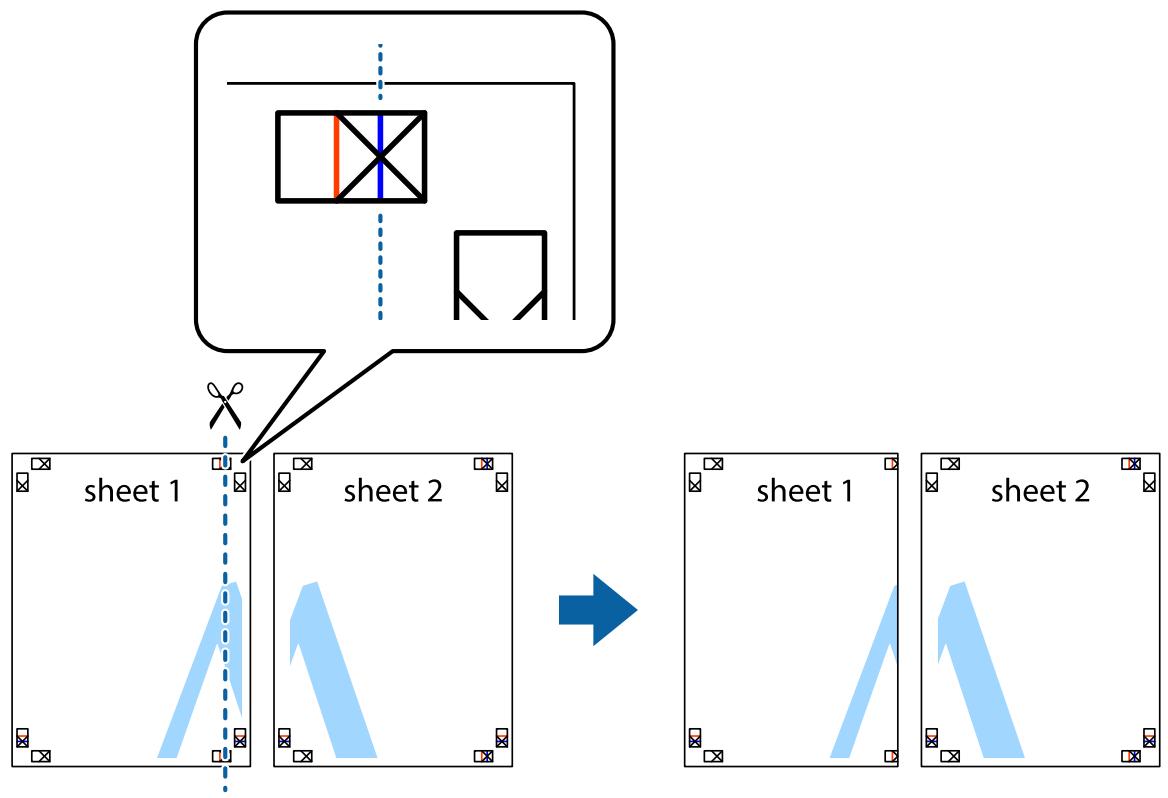

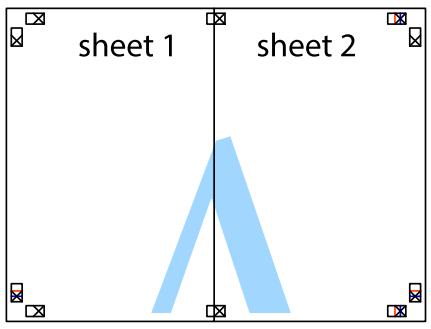

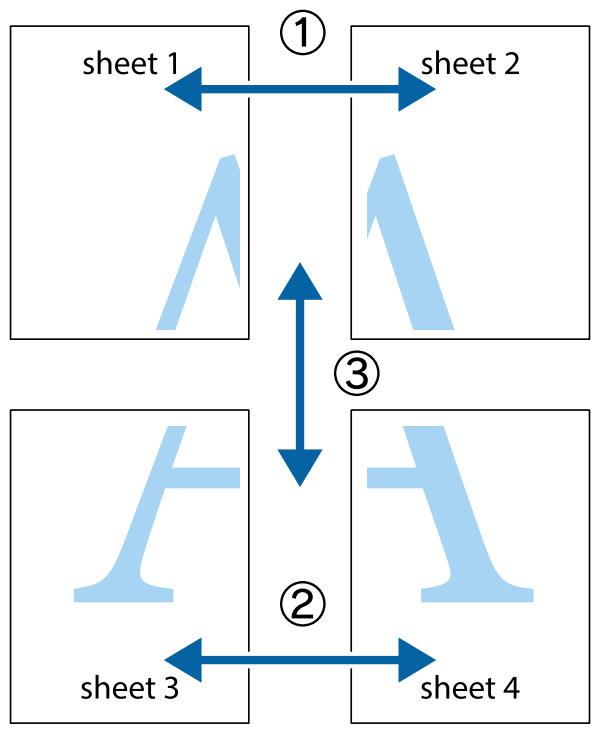

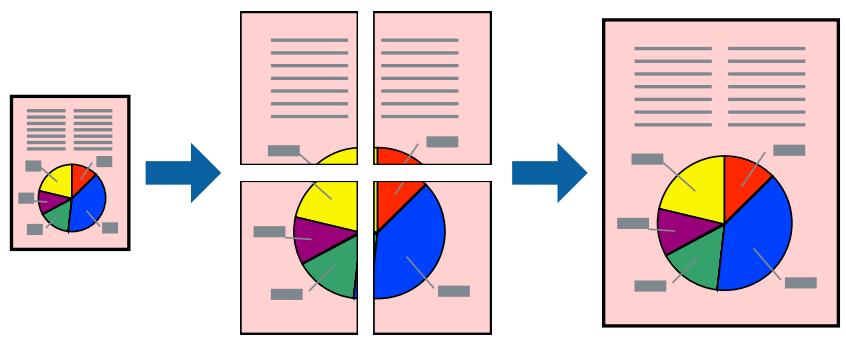

4. Sélectionnez Poster 2 x 1, Poster 2 x 2, Poster 3 x 3 ou Poster 4 x 4 à partir de Multi-Pages sur l'onglet

Principal. pilote de l'imprimante.

Informations connexes

» «Pilote de l'imprimante Windows » à la page 90 » «Pilote de l'imprimante Mac OS X » à la page 92

Ajout d’un ensemble de paramètres d'impression prédéfinis pour faciliter

Vous pouvez ajuster les couleurs utilisées pour le travail d'impression.

PhotoEnhance produit des images plus nettes aux couleurs plus vives en ajustant automatiquement le contraste, la saturation et la luminosité des données d'image d'origine.

D Ces ajustements ne sont pas appliqués aux données d'origine.

Q PhotoEnhance ajuste la couleur en analysant l'emplacement du sujet. Par conséquent, si vous avez modifié l'emplacement du sujet en réduisant, agrandissant, rognant ou faisant pivoter l'image, la couleur peut changer de manière inattendue. Si l'image est floue, la tonalité peut sembler artificielle. Si les couleurs sont modifiées ou prennent des tons peu naturels, imprimez avec un autre mode que PhotoEnhance.

Sélectionnez la méthode de correction des couleurs de Correction des couleurs sur l'onglet Plus d'options.

Si vous sélectionnez Automatique, les couleurs sont automatiquement ajustées pour correspondre au type de papier et aux paramètres de qualité d'impression. Si vous sélectionnez Perso. et cliquez sur Plus d'options, vous pouvez effectuer vos propres réglages.

Configuration pour modifier des détails tels que la densité et la position du filigrane.

Impression d'un en-tête et d'un bas de page (uniquement pour Windows)

Vous pouvez imprimer des informations comme le nom d'utilisateur ou la date d'impression sur l'en-tête ou le bas de page.

Cliquez sur Caractéristiques des filigranes dans l'onglet Plus d'options, puis sélectionnez En-tête/Pied de page.

Cliquez sur Configuration et sélectionnez les éléments nécessaires à partir du menu déroulant.

Définition d'un mot de passe pour une tâche d'impression (uniquement pour

Vous pouvez définir un mot de passe pour une tâche d'impression pour conditionner l'impression à la saisie d'un mot de passe sur panneau de commande de l'imprimante.

Sélectionnez Job confidentiel sur l'onglet Plus d'options, puis saisissez un mot de passe.

Pour imprimer la tâche, accédez à Menu à partir de l'écran d'accueil de l'imprimante, puis sélectionnez Tâche confidentielle. Sélectionnez la tâche et saisissez le mot de passe.

3. Accédez à la boîte de dialogue d'impression.

Pivoter de 180 Fait pivoter les données de 180 degrés avant l'impression.

Impression depuis des dispositifs intelligents

o Sélectionnez ce que vous souhaitez imprimer, par exemple photos, documents, et pages Web.

6 Affiche l'écran permettant de définir les paramètres d'impression tels que la taille et le type de papier.

Lo] Affiche les photos et documents que vous avez sélectionnés.

o Lance l'impression.

Q Cette fonctionnalité utilise le mode Wi-Fi Direct Simple AP pour se connecter à l'imprimante. Vous pouvez connecter jusqu'à quatre dispositifs à l'imprimante en même temps. Voir le Guide réseau pour plus de détails.

A Si vous avez modifié le mot de passe pour le mode AP simple Wi-Fi Direct, vous ne pouvez pas utiliser cette fonctionnalité. Restaurez le mot de passe initial pour utiliser cette fonctionnalité.

1. Chargez le papier dans l'imprimante.

2. Effectuez un contact de l'antenne NFC de votre dispositif intelligent avec étiquette NEC sur l'imprimante.

Epson iPrint démarre.

2. Connectez votre dispositif au même réseau sans fil que celui utilisé par l'imprimante.

3. Imprimez depuis votre dispositif sur votre imprimante.

Q Si vous avez envoyé une tâche d'impression à partir de Mac OS X v10.6.8 via un réseau, il est possible que vous ne puissiez pas l'annuler à partir de l'ordinateur. Dans ce cas, vous devez annuler la tâche d'impression à l'aide du panneau de commande sur l'imprimante. Vous devez modifier les paramètres de Web Config pour annuler l'impression depuis l'ordinateur. Voir Guide réseau pour plus de détails.

Annulation de l'impression - Bouton imprimante

Appuyez sur le bouton © pour annuler une tâche d'impression en cours.

Cliquez avec le bouton droit de la souris sur le travail que vous souhaitez annuler et sélectionnez Annuler.

Informations connexes

» «Pilote de l'imprimante Windows » à la page 90

Q Mac OS X v10.8.x ou ultérieur

Vérification du niveau des cartouches d'encre et du boîtier de maintenance

Vous pouvez vérifier les niveaux approximatif d'encre et la durée de vie approximative de la boîte de maintenance

à partir du panneau de configuration de votre ordinateur.

Vérification du niveau des cartouches d'encre et du boîtier de maintenance - Panneau de commande

1. Accédez à Menu à partir de l'écran d'accueil.

2. Sélectionnez Niveaux d'encre.

1. Ouvrez la fenêtre du pilote de l'imprimante.

2. Cliquez sur EPSON Status Monitor 3 sur l'onglet Utilitaire, puis cliquez sur Détails.

Précautions de manipulation

O Conservez les cartouches d'encre à une température ambiante normale et à l'abri de la lumière directe du soleil.

Q Epson vous recommande d'utiliser la cartouche d'encre avant la date indiquée sur l'emballage.

Q Pour obtenir les meilleurs résultats, utilisez la cartouche d'encre haute dans les six mois suivant l'installation.

Q Lorsque vous apportez à l'intérieur d'un local une cartouche d'encre précédemment stockée dans un endroit froid, laissez-la se conditionner à la température de la pièce pendant trois heures au moins avant de l'utiliser.

A Ne touchez pas les sections indiquées dans l'image. Cela pourrait perturber le fonctionnement normal et l'impression.

Q Installez toutes les cartouches d'encre, sinon vous ne pourrez pas imprimer.

D Ne déplacez pas le porte-cartouche manuellement, car vous pourriez endommager l'imprimante.

Q Ne mettez pas l'imprimante hors tension pendant le chargement d'encre. Vous ne pourrez peut-être pas imprimer si le chargement d'encre est incomplet.

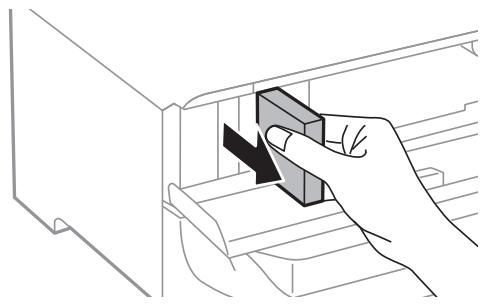

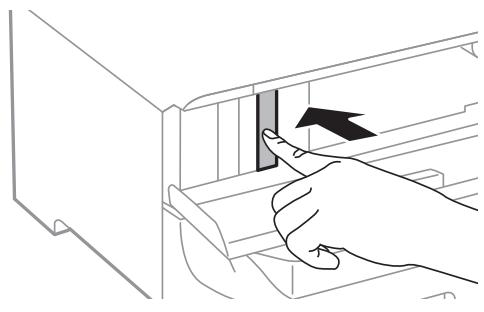

Si vous devez retirer temporairement une cartouche d'encre, veillez à protéger la zone d'alimentation en encre de la saleté et de la poussière. Stockez la cartouche d'encre dans le même environnement que l'imprimante. Dans la mesure où le port d'alimentation en encre est doté d'une valve conçue pour éviter toute fuite, vous n'avez pas besoin de fournir vos propres couvercles ou capuchons.

Les cartouches d'encre retirées peuvent être maculées d'encre autour de l'orifice d'alimentation en encre. Veillez donc à ne pas mettre d'encre sur la zone qui l'entoure pendant le remplacement des cartouches.

Cette imprimante utilise des cartouches d'encre équipées d'une puce verte qui surveille les informations telles que le niveau d'encre restant pour chaque cartouche. Cela signifie que même si la cartouche est retirée de l'imprimante avant d'être épuisée, vous pouvez continuer d'utiliser la cartouche après l'avoir réinsérée dans l'imprimante.

Afin d'obtenir une qualité d'impression optimale et de protéger la tête d'impression, il reste encore une quantité variable d'encre dans la cartouche lorsque l'imprimante indique qu'il est temps de la remplacer. Les rendements indiqués n'incluent pas cette réserve d'encre.

Les cartouches d'encre peuvent contenir des matériaux recyclés. Cela n'affecte cependant pas le fonctionnement ou les performances de l'imprimante.

Les spécifications et l'apparence de la cartouche d'encre peuvent être modifiées sans notification préalable à des fins d'amélioration.

Ne démontez pas ou ne modifiez pas la cartouche d'encre, faute de quoi l'impression risque de ne pas fonctionner normalement.

Ne la laissez pas tomber ou ne la cognez pas contre des objets durs, car cela risquerait de provoquer une fuite.

Vous ne pouvez pas utiliser la cartouche d'encre fournie avec l'imprimante comme cartouche de remplacement.

Les rendements indiqués peuvent varier en fonction des images imprimées, du type de papier utilisé, de la fréquence des impressions et des conditions environnementales, telles que la température.

Consommation d'encre

L'encre des cartouches fournies avec l'imprimante est partiellement utilisée lors de la configuration initiale. Afin de produire des impressions de haute qualité, la tête d'impression de l'imprimante est chargée d'encre. Ce processus unique consomme une certaine quantité d'encre. Par conséquent, il se peut que ces cartouches impriment moins de pages par rapport aux cartouches d'encres suivantes.

Code du boîtier de maintenance

Nous vous recommandons d'utiliser une boîte de maintenance d'origine Epson.

Le code suivant correspond au boîtier de maintenance Epson authentique.

Précautions de manipulation du boîtier de maintenance

Ne touchez pas la puce verte située sur le côté de la boîte de maintenance. Cela pourrait perturber le fonctionnement normal et l'impression.

N'inclinez pas la boîte de maintenance usagée avant de l'avoir placée dans le sac en plastique fermé hermétiquement, car cela pourrait provoquer une fuite.

Q Maintenez la boîte de maintenance à l'abri de la lumière directe du soleil.

Q Ne remplacez pas la boîte de maintenance au cours de l'impression, car cela pourrait provoquer une fuite.

Q Ne réutilisez pas une boîte de maintenance qui a été retirée et laissée de côté pendant une longue période.

L'encre contenue dans la boîte se sera solidifiée, empêchant l'absorption d'encre supplémentaire.

Remplacement d'un boîtier de maintenance

Au cours de certains cycles d'impression, une infime quantité d'encre en surplus peut être récupérée dans le boîtier de maintenance. Pour éviter la fuite d'encre depuis le boîtier de maintenance, l'imprimante est conçue pour stopper l'impression lorsque la capacité d'absorption du boîtier de maintenance a atteint ses limites. Sa fréquence de remplacement variera en fonction du nombre de pages imprimées, du type de support et du nombre de cycles de nettoyage effectués par l'imprimante. Remplacez le boîtier de maintenance lorsque vous y êtes invité. L'utilitaire

Epson Status Monitor, votre écran LCD ou des voyants sur le panneau de configuration vous avertiront quand cet élément devra être remplacé. La nécessité de remplacer le boîtier ne signifie pas que votre imprimante ne fonctionne plus conformément aux spécifications. La garantie Epson ne couvre pas le coût de ce remplacement. L'utilisateur peut procéder lui-même à l'entretien de cette pièce.

1. Retirez le boîtier de maintenance de remplacement de son emballage.

5. Insérez le nouveau boîtier de maintenance tout au fond de l'imprimante. 6. Fermez le couvercle arrière 1. Informations connexes

# « Code du boîtier de maintenance » à la page 69

# «Précautions de manipulation du boîtier de maintenance » à la page 69

Codes Rouleaux de maintenance

Nous vous recommandons d'utiliser des rouleaux de maintenance d'origine Epson.

Reportez-vous aux codes suivants. Rouleaux de maintenance de bac papier 1: S210046

Rouleaux de maintenance de bacs papier 2 à 3: S210047

1. Retirez les nouveaux rouleaux de maintenance de leur emballage.

Deux emplacements permettent le remplacement du rouleaux de maintenance : à l'arrière de l'imprimante (deux rouleaux) et sur le bac papier (un rouleau).

9. Installez le nouveau rouleau de maintenance dans le bac papier.

10. Maintenez le rouleau de maintenance fermement.

11. Serrez les vis pour fixer le couvercle de nouveau, puis fermez le couvercle arrière.

12. Insérez le bac papier. 13. Mettez l'imprimante sous tension, sélectionnez Menu > Entretien > Info roul maintenance > Réinit

compteur roul maint, puis sélectionnez le bac papier dans lequel vous avez remplacé le rouleaux de maintenance.

4. Sélectionnez Niveaux de gris.

5. Définissez d'autres éléments dans les onglets Principal et Plus d'options selon vos besoins, puis cliquez sur

OK. 1. Cliquez sur l'icône de l'imprimante dans le Dock.

2. Annulez la tâche.

Remarque: Si vous ne pouvez pas annuler l'impression depuis l'ordinateur, faites-le depuis le panneau de configuration de l'imprimante.

3. Sélectionnez Préférences système à partir du menu L 4 > Imprimantes et fax (ou Impression et numérisation, Impression et fax), puis sélectionnez l'imprimante. Cliquez sur Options et fournitures >

Options (ou Pilote).

Cette fonctionnalité est uniquement disponible lorsque vous sélectionnez les paramètres ci-après dans le pilote d'impression.

Q Type de papier: Papier ordinaire

Q Qualité: Standard Q EPSON Status Monitor 3 : activé Désactivez cette fonction Sélectionnez cette option pour continuer à utiliser l'encre noire restante. Cette fenêtre ne s'affiche plus jusqu'à ce que vous remplaciez la cartouche d'encre noire et qu'elle soit de nouveau pratiquement épuisée.

Vérification et nettoyage de la tête d'impression

Si les buses sont obstruées, les impressions deviennent pâles, des bandes sont visibles ou des couleurs inattendues apparaissent. Lorsque la qualité d'impression diminue, utilisez la fonction de vérification des buses pour vérifier si ces dernières sont obstruées. Si c'est le cas, nettoyez la tête d'impression. Vous pouvez effectuer la vérification des buses et le nettoyage de la tête d'impression à partir du panneau de configuration ou de votre ordinateur.

Q Dans la mesure où le nettoyage de la tête utilise de l'encre, il est conseillé d'effectuer cette opération uniquement en cas de diminution de la qualité.

Q Si le niveau d'encre est faible, il est possible que vous ne puissiez pas nettoyer la tête d'impression. Commencez par remplacer la cartouche d'encre.

Qi Si la qualité d'impression ne s'est pas améliorée après avoir vérifié les buses et nettoyé la tête environ quatre fois, mettez le produit hors tension et attendez au moins six heures avant de lancer une impression. Exécutez ensuite un autre test de vérification des buses, ainsi qu'un nouveau nettoyage de la tête, si nécessaire. Nous vous recommandons de mettre l'imprimante hors tension. Si la qualité d'impression ne s'améliore pas, contactez le support Epson.

1 Pour éviter que la tête d'impression ne sèche, mettez systématiquement l'imprimante hors tension en appuyant sur le

1. Chargez du papier ordinaire de format A4 dans l'imprimante. 2. Accédez à Menu à partir de l'écran d'accueil. 3. Sélectionnez Entretien > Tête d'impr Vérification des buses.

4. Suivez les instructions à l'écran pour imprimer le motif de vérification des buses.

Le motif de test peut varier selon le modèle.

Q Toutes les lignes sont imprimées : les buses de la tête d'impression ne sont pas obstruées. Fermez l'utilitaire de nettoyage des buses.

Q Des lignes sont rompues ou des segments manquent : les buses de la tête d'impression sont peut-être

obstruées. Passez à l'étape suivante.

Vérification et nettoyage de la tête d'impression - Windows

Cliquez sur Vérification des buses dans l'onglet Utilitaire.

Suivez les instructions qui s'affichent à l'écran.

Informations connexes

Suivez les instructions qui s'affichent à l'écran.

Informations connexes

Alignement de la tête d'impression

Si vous constatez un désalignement des lignes verticales ou des images floues, alignez la tête d'impression.

Sélectionnez l'un des menus d'alignement et suivez les instructions à l'écran pour imprimer un motif

Si les impressions sont tachées ou rayées, nettoyez l'intérieur du rouleau.

2. Chargez du papier ordinaire A4 dans la source de papier que vous souhaitez nettoyer.

3. Accédez à Menu à partir de l'écran d'accueil.

4. Sélectionnez Entretien > Nettoyage guide papier.

Si vous souhaitez définir des paramètres s'appliquant uniquement à l'application utilisée, accédez-y à partir de l'application en question.

Sélectionnez Imprimer ou Configuration de l'impression dans le menu Fichier. Sélectionnez votre imprimante, puis cliquez sur Préférences ou Propriétés.

Le fonctionnement peut varier selon l'application. Pour plus de détails, reportez-vous à l'aide de l'application.

Accès au pilote d'impression à partir du panneau de commande

Pour configurer les paramètres qui s'appliquent à toutes les applications, accédez-y à partir du panneau de commande.

Q Windows 8.1/Windows 8/Windows Server 2012 R2/Windows Server 2012

Vous pouvez verrouiller certains paramètres du pilote d'impression de manière à ce que les autres utilisateurs ne puissent pas les modifier. Remarque: Connectez-vous à votre ordinateur en tant qu'administrateur. 1. Ouvrez l'onglet Paramètres optionnels dans les propriétés de l'imprimante.

Q Windows 8.1/Windows 8/Windows Server 2012

Sélectionnez Bureau > Paramètres > Panneau de configuration > Afficher les périphériques et imprimantes sous Matériel et audio. Cliquez avec le bouton droit de la souris sur l'imprimante, ou maintenez-le enfoncé et sélectionnez Options d'imprimante. Cliquez sur l'onglet Paramètres optionnels.

3. Sélectionnez la fonctionnalité que vous souhaitez restreindre.

Reportez-vous à l'aide en ligne pour plus d'explications sur les éléments de paramétrage.

Configuration des paramètres de fonctionnement pour le pilote de l'imprimante Windows

Vous pouvez définir des paramètres tels que l'activation d'EPSON Status Monitor 3.

1. Ouvrez la fenêtre du pilote de l'imprimante. 2. Cliquez sur Paramètres étendus dans l'onglet Utilitaire.

3. Définissez les paramètres appropriés, puis cliquez sur OK.

Reportez-vous à l'aide en ligne pour plus d'explications sur les éléments de paramétrage.

Informations connexes

» «Pilote de l'imprimante Windows » à la page 90

Sélectionnez Imprimer dans le menu Fichier. Si nécessaire, cliquez sur Afficher les détails (ou W) pour agrandir la fenêtre d'impression.

Le fonctionnement peut varier selon l'application. Pour plus de détails, reportez-vous à l'aide de l'application.

Démarrage de l'utilitaire

Sélectionnez Préférences Système dans le LA menu > Imprimantes et fax (ou Impression et numérisation,

Impression et fax), puis sélectionnez l'imprimante. Cliquez sur Options et fournitures > Utilitaire > Ouvrir l'utilitaire de l'imprimante.

Configuration des paramètres de fonctionnement pour le pilote de

l'imprimante Mac OS X Vous pouvez définir différents paramètres tels qu'ignorer les pages vierges et activer/désactiver l'impression à vitesse rapide.

1. Sélectionnez Préférences Système dans le L 4 menu > Imprimantes et fax (ou Impression et numérisation,

Impression et fax), puis sélectionnez l'imprimante. Cliquez sur Options et fournitures > Options (ou Pilote). 2. Définissez les paramètres appropriés, puis cliquez sur OK.

Q Papier épais et enveloppes : empêche l'encre de tacher le papier lors de l'impression sur du papier épais.

Toutefois, la vitesse d'impression peut être plus lente.

Q Sauter page blanche : évite d'imprimer les pages blanches.

Q Mode silencieux : imprime en mode silencieux. Toutefois, la vitesse d'impression peut être plus lente. Q Autoriser l'impression en noir temporaire : imprime temporairement uniquement avec de l'encre noire.

Q Impression vitesse rapide : imprime avec la tête d'impression qui se déplace dans tous les sens. La vitesse d'impression est plus rapide, mais la qualité peut décliner.

Q Notifications d'avertissement : permet au pilote de l'imprimante d'afficher des notifications d'avertissement.

Q Etablir la communication bidirectionnelle : Généralement, cette option doit être définie sur Oui.

Sélectionner Non lors de l'acquisition des informations de l'imprimante est impossible du fait du partage de l'imprimante avec des ordinateurs Windows sur un réseau, ou pour toute autre raison.

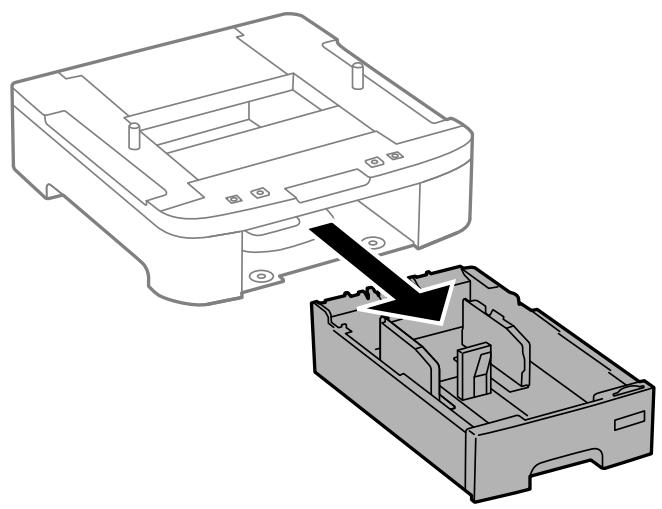

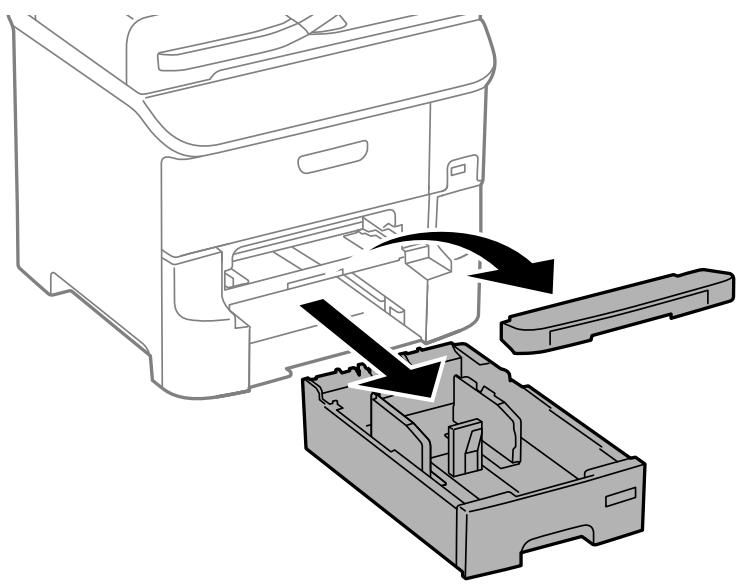

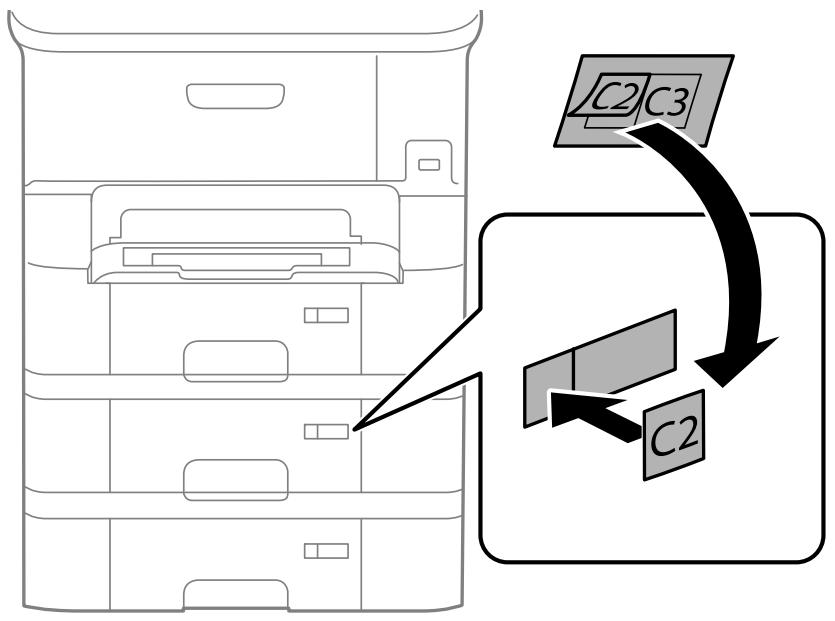

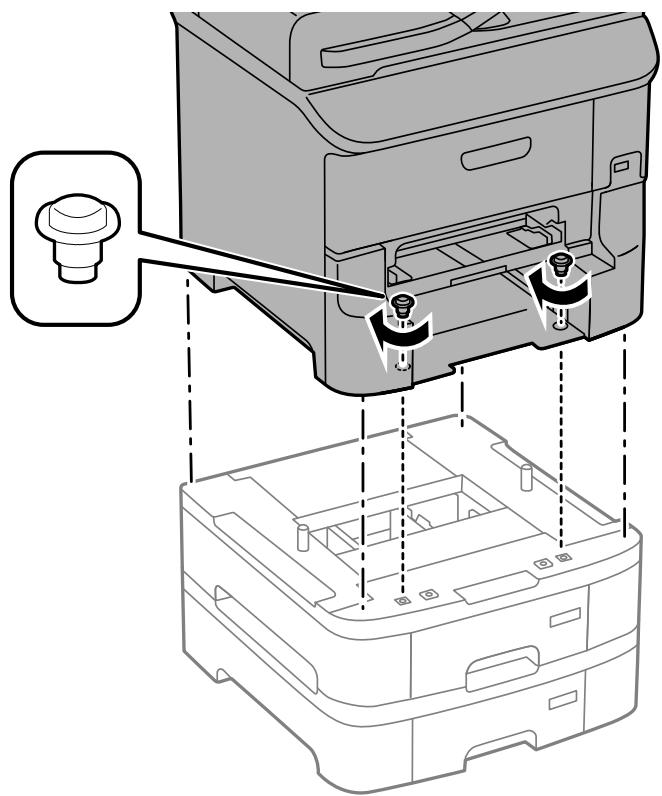

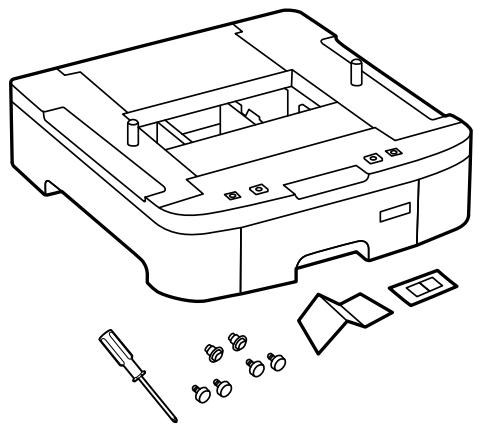

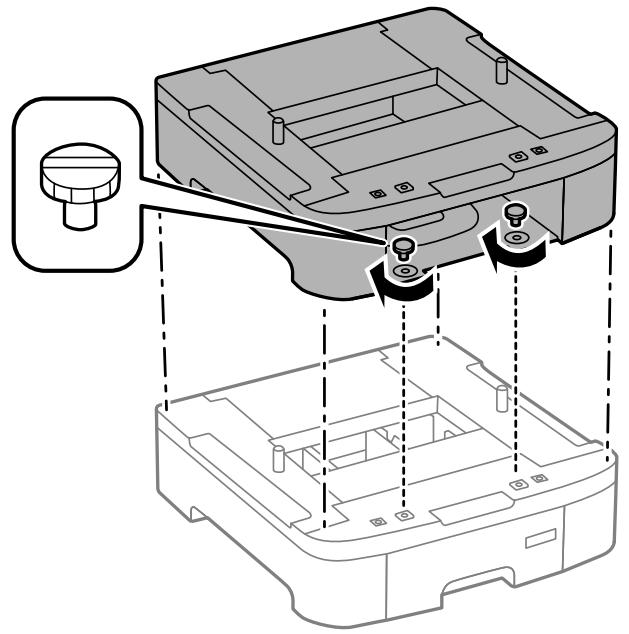

Ü Bac inférieur : ajoutez les bacs papier facultatifs à la source de papier.

La disponibilité de ces fonctionnalités varie selon les modèles.

E-Web Print est une application qui vous permet d'imprimer facilement des pages Web avec différentes mises en page. Pour plus de détails, reportez-vous à l'aide de l'application. Vous pouvez accéder à l'aide à partir du menu E-

‘Web Print dans la barre d'outils E-Web Print.

Les systèmes d'exploitation Windows Server ne sont pas pris en charge.

que vous désinstallez l'application.

2. Appuyez sur le bouton Ô pour mettre l'imprimante hors tension.

4. Quittez toutes les applications en cours d'exécution.

5. Sélectionnez Aller > Applications > Epson Software > Uninstaller.

Si votre ordinateur est connecté à un réseau, installez les applications les plus récentes disponibles sur le site Web. Si vous n'êtes pas en mesure de télécharger les applications à partir du site Web, installez-les à partir du CD de logiciels fourni avec l'imprimante.

A Connectez-vous à votre ordinateur en tant qu'administrateur. Saisissez le mot de passe d'administrateur si l'ordinateur vous y invite.

Q Avant de réinstaller une application, vous devez la désinstaller.

1. Quittez toutes les applications en cours d'exécution.

2. Lorsque vous installez le pilote d'impression, débranchez temporairement l'imprimante et l'ordinateur.

Ne connectez pas l'imprimante et l'ordinateur avant d'y être invité.

3. Installez les applications en suivant les instructions du site Web ci-dessous.

Q Il prend en charge plusieurs imprimantes professionnelles Epson en plus de cette imprimante.

Q 11 prend en charge la plupart des langues des pilotes d'impression de cette imprimante.

Connectez l'imprimante au même réseau que celui de l'ordinateur, puis suivez la procédure ci-dessous pour

installer le pilote d'impression.

1. Téléchargez le fichier exécutable du pilote sur le site Web de l'assistance Epson. http://www.epson.eu/Support (Europe) http://support.epson.net/ (hors Europe)

Nous vous recommandons de télécharger la dernière version disponible du pilote sur le site Web. Vous le trouverez également sur le CD d'installation fourni avec l'imprimante. Accédez à "Driver\Universal”

2. Double-cliquez sur le fichier exécutable téléchargé sur le site Web ou situé sur le CD d'installation.

3. Suivez les instructions qui s'affichent à l'écran pour le reste de l'installation.

Mise à jour des applications et du firmware

Parfois, mettre à jour les applications et le firmware permet de résoudre certains problèmes et d'améliorer ou d'ajouter des fonctions. Veillez à utiliser la dernière version des applications et du firmware.

1. Assurez-vous que l'imprimante et l'ordinateur sont connectés, et que l'ordinateur est connecté à Internet.

2. Lancez EPSON Software Updater, puis mettez à jour les applications ou le firmware.

Vérification de l'état de l'imprimante

Vous pouvez vérifier les messages d'erreur et les niveaux d'encre approximatifs sur l'écran LCD ou sur l'ordinateur.

Vérification des messages sur l'écran LCD Si un message d'erreur est affiché sur l'écran LCD, suivez les instructions à l'écran ou les solutions ci-dessous pour

résoudre le problème.

Retirez tout le papier et tout le matériel de protection dans l'imprimante et la bac papier. Si le message d'erreur s'affiche toujours après le rallumage, contactez l'assistance Epson.

Erreur de l'imprimante OxXX Pour infos, consulter documentation.

L'imprimante est peut-être endommagée. Contactez Epson ou un fournisseur de services Epson agréé pour demander une réparation.

Toutefois, les fonctionnalités hors impression sont toujours disponibles.

Trop de Bacs papier installés.

Consulter doc pour infos.

Q Modifiez le paramètre de format.

Q Réduisez le nombre d'images, de lettres ou de polices utilisées dans la tâche d'impression.

«Mise à jour des applications et du firmware » à la page 99

Vérification de l'état de l'imprimante - Windows

1. Ouvrez la fenêtre du pilote de l'imprimante.

2. Cliquez sur EPSON Status Monitor 3 sur l'onglet Utilitaire, puis cliquez sur Détails.

Le couvercle se détache.

Q Placez l'imprimante sur une surface plane et utilisez-la dans les conditions environnementales recommandées.

Q Utilisez du papier pris en charge par cette imprimante.

O Respectez les précautions de manipulation du papier.

O Chargez le papier dans le bon sens, et faites glisser les guides latéraux contre les bords du papier.

Qi Ne chargez pas plus de feuilles que le nombre maximum indiqué pour le papier. Si vous utilisez du papier

ordinaire, ne chargez pas le papier au-delà de la ligne située sous le symbole Y, situé à l'intérieur du guide latéral.

QD Insérez le bac papier jusqu'au bout.

D Si le papier n'est pas alimenté après le remplacement du rouleaux de maintenance, les rouleaux n'ont peut-être pas été remplacés correctement. Vérifiez qu'ils ont été remplacés correctement.

Q Si une erreur de manque de papier survient malgré la présence de papier chargé dans le alim. papier arrière, rechargez le papier au centre du alim. papier arrière.

Q Si plusieurs feuilles sont entraînées en même temps lors de l'impression recto verso, retirez tout le papier chargé de la source de papier avant de le recharger.

Q Chargez et éjectez le papier sans imprimer afin de nettoyer la trajectoire du papier

Q Fermez le capot avant si vous l'avez ouvert durant l'impression. Laisser le capot ouvert pendant l'impression entraîne l'interruption du travail d'impression.

Q N'ouvrez pas le couvercle arrière lors de l'impression. Cela peut provoquer un bourrage papier.

# « Chargement de papier dans l'Alim. papier arrière » à la page 33

# « Chargement de papier dans la Fente insertion avant » à la page 35

# « Remplacement de Rouleaux de maintenance dans Bac papier 1 » à la page 72

# «Remplacement de Rouleaux de maintenance dans Bacs papier 2 à 3 » à la page 75 # « Paramétrage du bac papier facultatif dans le pilote d'impression » à la page 136 # «Nettoyage du trajet du papier » à la page 86

# « Chargement de papier dans le Bac papier » à la page 31

# « Chargement de papier dans l'Alim. papier arrière » à la page 33

# «Administration système » à la page 21

Problèmes d'alimentation et du panneau de configuration

L'imprimante n'est pas mise sous tension

Q Maintenez le bouton () enfoncé un peu plus longtemps.

A Connectez bien le cordon USB à l'imprimante et à l'ordinateur.

D Si vous utilisez un concentrateur USB, essayez de connecter directement l'imprimante à l'ordinateur.

Si l'imprimante n'est pas connectée au réseau, voir le Guide réseau.

Q Il est possible que l'imprimante ne dispose pas de suffisamment de mémoire si vous imprimez une image comportant de nombreuses données. Imprimez l'image à une résolution plus faible ou dans un format plus petit.

Sous Windows, cliquez sur File d'attente dans l'onglet Utilitaire du pilote de l'imprimante, puis vérifiez les

Q Vérifiez qu'il n'y a pas de tâches d'impression en attente.

Annulez l'impression si nécessaire. Q Assurez-vous que l'imprimante n'est pas hors ligne ou en veille. Si c'est le cas, désactivez les paramètres correspondants dans le menu Imprimante.

Q Assurez-vous que l'imprimante est sélectionnée comme imprimante par défaut dans le menu Imprimante

(une coche doit apparaître sur l'élément de menu).

Si l'imprimante n'est pas sélectionnée comme imprimante par défaut, définissez-la comme imprimante par défaut.

Q Sous Mac OS X, assurez-vous que l'état de l'imprimante n'est pas Pause.

Sélectionnez Préférences Système dans le L: menu > Imprimantes et fax (ou Impression et numérisation,

Impression et fax), puis double-cliquez sur l'imprimante. Si l'imprimante est mise en pause, cliquez sur Reprendre (ou Relancer l'imprimante).

Q Effectuez une vérification des buses, puis nettoyez la tête d'impression si des buses sont obstruées.

Qi Si vous utilisez l'imprimante via AirPrint, activez le paramètre AirPrint sous Web Config. Vous ne pouvez pas utiliser AirPrint si ce paramètre est désactivé.

Informations connexes

» «Annulation d'une impression » à la page 63

# « Vérification et nettoyage de la tête d'impression » à la page 83

Problèmes d'impression

Q Utilisez du papier pris en charge par cette imprimante. Gi N'imprimez pas sur du papier humide, endommagé ou trop vieux. Qi Si le papier est déformé ou si l'enveloppe est gonflée, vous devez l'aplatir.

Qi Si vous imprimez des images ou des photos, utilisez des données haute résolution. Si elles s’affichent bien sur un

écran, les images provenant de sites Web ont souvent une faible résolution, ce qui peut diminuer la qualité d'impression.

A Sélectionnez le paramètre de type de papier approprié dans le pilote de l'imprimante en fonction du type de papier chargé dans l'imprimante.

O Imprimez en sélectionnant un paramètre de haute qualité dans le pilote de l'imprimante.

PhotoEnhance. Essayez un autre mode de correction PhotoEnhance en sélectionnant une option autre que Correction autom. comme paramètre Correction de la scène. Si le problème persiste, utilisez une fonction de correction des couleurs autre que PhotoEnhance.

Q Désactivez le paramètre bidirectionnel (ou haute vitesse). Lorsque ce paramètre est activé, la tête d'impression imprime tout en se déplaçant dans les deux sens, et les lignes verticales peuvent être alignées de manière incorrecte. Si vous désactivez cette fonction, l'impression peut être plus lente.

Désélectionnez Vitesse Rapide dans l'onglet Plus d'options du pilote de l'imprimante. Q MacOSX Sélectionnez Préférences système à partir du menu L 4 > Imprimantes et fax (ou Impression et

numérisation, Impression et fax), puis sélectionnez l'imprimante. Cliquez sur Options et fournitures >

Options (ou Pilote). Sélectionnez Non pour le paramètre Impression vitesse rapide.

Q Lancez une procédure de vérification des buses, puis nettoyez la tête d'impression si l'une des buses de la tête d'impression est obstruée.

Q Alignez la tête d'impression. Si vos impressions contiennent des bandes ou des stries horizontales après avoir essayé Nettoyage tête d'impr. et Alignement horizontal, sélectionnez Menu > Entretien > Améliorer les traits horizontaux pour ajuster finement l'alignement horizontal.

Q Nempilez pas le papier immédiatement après l'impression.

Q Laissez sécher complètement les impressions avant de les classer ou de les afficher. Lors du séchage des

impressions, évitez la lumière directe du soleil, utilisez pas de sécheuse et ne touchez pas le côté imprimé du papier.

Q Utilisez des cartouches d'origine Epson. Ce produit est conçu pour ajuster les couleurs en fonction de l'utilisation de cartouches d'encre Epson d'origine. L'utilisation de cartouches d'encre non d'origine peut entraîner une diminution de la qualité d'impression.

Q Epson vous recommande d'utiliser la cartouche d'encre avant la date indiquée sur l'emballage.

Q Pour obtenir les meilleurs résultats, utilisez la cartouche d'encre haute dans les six mois suivant l'installation.

Q Lorsque vous imprimez des images ou des photos, Epson recommande d'utiliser du papier d'origine Epson plutôt que du papier ordinaire. Imprimez sur le côté imprimable du papier d'origine Epson.

Informations connexes

# « Ajustement de la couleur d'impression » à la page 54

% « Vérification et nettoyage de la tête d'impression » à la page 83

# «Alignement de la tête d'impression » à la page 85

# « Amélioration des stries horizontales » à la page 86

æ «Papiers disponibles et capacité » à la page 28

O Chargez le papier dans le bon sens, et faites glisser les guides latéraux contre les bords du papier.

Q Sélectionnez le paramètre de taille de papier approprié dans le panneau de commande ou dans le pilote d'impression.

Qi Ajustez le paramètre de marge dans l'application afin qu'il tombe dans la zone imprimable.

Informations connexes

Q Chargez le papier dans le sens correct.

Qi Lorsque vous effectuez une impression recto verso manuelle, vérifiez que l'encre est complètement séchée avant de charger à nouveau du papier.

A Activez le paramètre de réduction des taches pour le papier épais. Si vous avez activé cette fonctionnalité, ceci pourrait nuire à la qualité de l'impression ou ralentir l'impression. De ce fait, cette fonctionnalité doit être désactivée en temps normal.

Q Panneau de commande

Sélectionnez Menu > Entretien à partir de l'écran d'accueil, puis activez Pap. épais. Q Windows l'imprimante inactive pendant au moins 30 minutes. La vitesse d'impression ne redevient pas normale si l'imprimante est hors tension.

Problèmes du pilote d'impression PostScript

Les éléments et le texte du menu sur le pilote d'impression varient selon l'environnement de votre ordinateur.

L'imprimante n'imprime pas lors de l'utilisation du pilote d'impression PostScript

Q Définissez le paramètre Langue impr sur Auto ou PS3 dans le panneau de commande.

Q Si vous ne pouvez pas imprimer de données de texte, même lorsque Détection du texte est activé sur le panneau de commande, définissez le paramètre Langue impr sur PS3.

Q Dans Windows, si une grande quantité de tâches est envoyée, l'imprimante risque de ne pas imprimer.

Sélectionnez Imprimer directement vers l'imprimante sur l'onglet Avancé des propriétés de l'imprimante.

Informations connexes

# «Administration système » à la page 21

Q Si le fichier est créé dans une application qui vous permet de modifier le format des données, comme Adobe Photoshop, assurez-vous que les paramètres dans l'application correspondent aux paramètres dans le pilote d'impression.

Q Les fichiers EPS créés au format binaire risquent de ne pas pouvoir être imprimés correctement. Définissez le format sur ASCII lors de la création de fichiers EPS dans une application.

Q Pour Windows, l'imprimante ne peut pas imprimer de données binaires lorsqu'elle est connectée à l'ordinateur via une interface USB. Définissez le paramètre Protocole d'envoi sur l'onglet Paramètres du dispositif dans les propriétés de l'imprimante sur ASCII ou TBCP.

Q Pour Windows, sélectionnez les polices de substitution appropriées sur l'onglet Paramètres de dispositif dans les propriétés de l'imprimante.

La qualité de l'impression est mauvaise lors de l'utilisation du pilote d'impression PostScript

Vous ne pouvez pas définir de paramètres de couleur sur l'onglet Papier/Qualité du pilote d'impression. Cliquez

sur Avancé, puis définissez le paramètre Coloration.

L'impression est trop lente lors de l'utilisation du pilote d'impression PostScript

Définissez le paramètre Qualité d'impression sur Rapide dans le pilote d'impression.

Les sons de fonctionnement sont très bruyants Si l'imprimante est trop bruyante, activez le Mode silencieux. L'activation de cette fonctionnalité peut réduire la vitesse d'impression. Q Pilote de l'imprimante Windows Sélectionnez Oui comme paramètre Mode silencieux dans l'onglet Principal.

Q Pilote de l'imprimante Mac OS X Sélectionnez Préférences Système dans le L: menu > Imprimantes et fax (ou Impression et numérisation,

Impression et fax), puis sélectionnez l'imprimante. Cliquez sur Options et fournitures > Options (ou Pilote). Panneau de configuration.

Le mode Simple AP est compatible avec une connexion Wi-Fi (Infrastructure) ou une connexion Ethernet. Voir le Guide réseau pour plus de détails.

Conforme aux normes WPA2 avec prise en charge de WPA/WPA2 Personal.

pécifications Ethernet

Ces dimensions correspondent à une imprimante avec 2 bacs papier facultatifs.

Consultez le site http://www.epson.be pour connaître les dernières caractéristiques.

Caractéristiques environnementales

Informations de la police

Polices disponibles pour PostScript

Liste des jeux de symboles

Votre imprimante peut accéder à une variété de jeux de symboles. Un grand nombre de ces jeux de symboles diffèrent uniquement dans les caractères internationaux spécifiques à chaque langue.

Lorsque vous choisissez la police à utiliser, vous devez également choisir le jeu de symboles à combiner avec la police.

La plupart des logiciels traitent les polices et les symboles automatiquement, c'est pourquoi vous n'aurez sûrement jamais à définir les paramètres de l'imprimante. Toutefois, si vous écrivez vos propres programmes de contrôle d'imprimante, ou que vous utilisez des logiciels anciens qui ne peuvent pas contrôler les polices, reportez-vous aux sections suivantes pour des informations détaillées sur les jeux de symboles.

Liste des jeux de symboles pour PCL5

Nom du jeu Attribut Classification de la police de symboles

1 2 3 4 5 6 7 8 9 10 11 12 13

Afin d'éviter les interférences radio au niveau du service proposé sous licence, le périphérique est conçu pour fonctionner à l'intérieur et à l'écart des fenêtres, de manière à offrir un blindage maximal. Les équipements (ou leur

antenne de transmission) installés à l'extérieur sont soumis à une licence.

Normes et conformité pour le modèle européen

La copie des éléments suivants est interdite par la loi :

Q Billets de banque, pièces, titres négociables émis par le gouvernement, titres de gage du gouvernement et titres municipaux

Q Timbres-poste inutilisés, cartes postales prétimbrées et autres envois postaux timbrés au tarif en vigueur

Qi Timbres fiscaux émis par le gouvernement et titres émis selon des procédures légales Faites preuve de circonspection lors de la copie des éléments suivants :

A Titres négociables privés (certificats d'action, billets au porteur, chèques, etc.), abonnements mensuels, billets de réduction, etc.

Q Passeports, permis de conduire, certificats médicaux, titres de transport, bons d'alimentation, billets, etc.

Q Lorsque vous soulevez l'imprimante, placez vos mains aux emplacements indiqués ci-dessous. Si vous soulevez l'imprimante dans d'autres positions, l'imprimante risque de tomber ou vous risquez de coincer vos doigts lorsque vous placez l'imprimante.

Q Lorsque vous portez l'imprimante, ne l'inclinez pas de plus de 10 degrés ; autrement, l'imprimante pourrait tomber.

Q Laissez la boîte de maintenance installée, faute de quoi une fuite d'encre risque de se produire pendant le transport.

1. Mettez l'imprimante hors tension en appuyant sur la touche O.

2. Assurez-vous que l'imprimante est éteinte et débranchez le cordon d'alimentation.

4. Retirez tout le papier de l'imprimante.

5. Rangez le support à papier et le bac de sortie.

6. Retirez le bac papier optionnel s'il est installé.

7... Emballez l'imprimante dans sa boîte en utilisant les matériaux de protection.

Si la qualité d'impression a diminué lors de la prochaine impression, procédez à un nettoyage et un alignement de la tête d'impression.

# « Vérification et nettoyage de la tête d'impression » à la page 83

» « Alignement de la tête d'impression » à la page 85

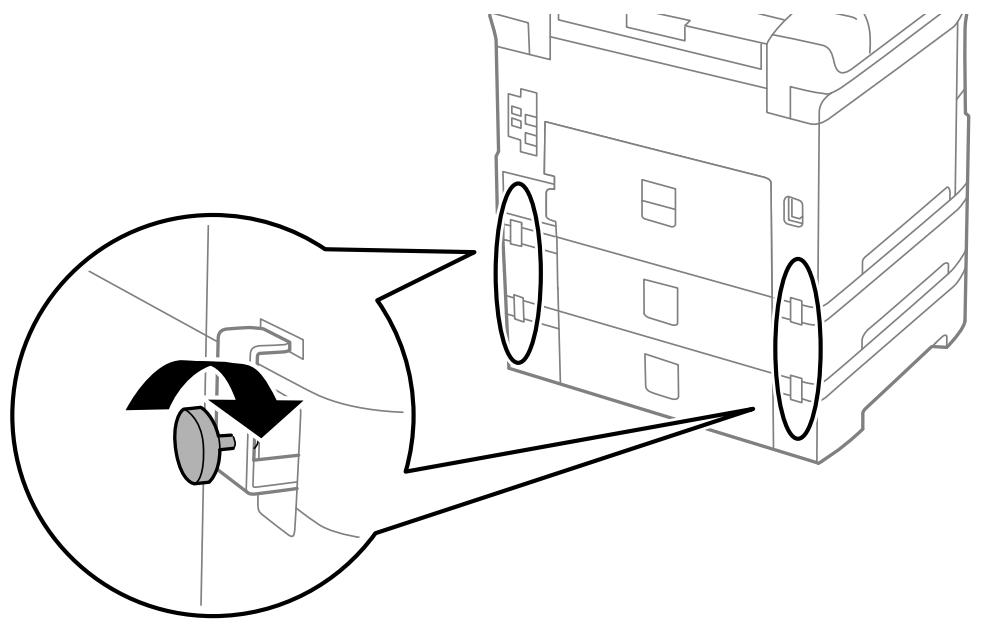

Installation des bacs optionnels

Code de bac papier facultatif

Pour nous permettre de vous aider plus rapidement, merci de nous fournir les informations ci-dessous : Numéro de série du produit (l'étiquette portant le numéro de série se trouve habituellement au dos du produit) Q Modèle Q Version du logiciel Cliquez sur À propos, Info version, ou un bouton similaire dans le logiciel du produit. O Marque et modèle de votre ordinateur Q Nom et version de votre système d'exploitation O Nom et version des applications que vous utilisez habituellement avec votre produit

Selon le produit, les données de liste de numérotation et/ou les paramètres réseau peuvent être stockés dans la mémoire du produit. Les données et/ou paramètres peuvent être perdus suite à une panne ou une réparation d'un produit. Epson ne sera pas tenue responsable de la perte de données, de la sauvegarde ou de la restauration de données et/ou paramètres et ce, même pendant une période de garantie. Nous vous recommandons d'effectuer votre propre sauvegarde de données ou de prendre des notes.

Aide pour les utilisateurs d'Europe

Consultez votre document de garantie paneuropéenne pour obtenir des informations relatives à la procédure à suivre pour contacter l'assistance Epson.

Aide pour les utilisateurs de Taiwan

Utilisez les sources suivantes pour obtenir des informations, de l'aide et des services :

Aide pour les utilisateurs de Thaïlande

Utilisez les sources suivantes pour obtenir des informations, de l'aide et des services :

Internet http://www.epson.co.th

Aide pour les utilisateurs du Vietnam

Utilisez les sources suivantes pour obtenir des informations, de l'aide et des services :

Ligne d'assistance Epson (téléphone) : 84-8-823-9239

Centre de services : 80 Truong Dinh Street, District 1, Hochiminh City, Vietnam

Philippines Corporation aux numéros de téléphone/fax et à l'adresse électronique suivants :

Ligne commune : (63-2) 706 2609
