Type de produit	Lave-linge frontal
Dimensions (L x H x P)	60 x 85 x 55 cm
Poids net	70 kg
Capacité de lavage	8 kg
Vitesse d'essorage maximale	800 tr/min
Classe énergétique	A+++
Consommation d'eau par cycle	50 L
Niveau sonore (lavage/essorage)	75 dB / 82 dB
Programmes	Coton, Synthétiques, Laine, Délicats, Rapide 15min
Fonctions	Départ différé, Sécurité enfants, Anti-balourd
Alimentation	220-240 V, 50 Hz
Entretien	Nettoyage du filtre, Vidange de la pompe
Sécurité	Système anti-débordement
Pièces détachées	Disponibles auprès du service après-vente
Informations générales	Notice d'utilisation incluse, Garantie 2 ans

FOIRE AUX QUESTIONS - Superior 800 Saivod

Comment installer le lave-linge ?

Placez l'appareil sur un sol stable, retirez les vis de transport, branchez l'arrivée d'eau et l'évacuation, puis mettez à niveau avec les pieds réglables.

Que faire si la machine ne s'allume pas ?

Vérifiez la prise électrique, le fusible et que la porte est bien fermée. Assurez-vous que le programme n'est pas en pause.

Comment nettoyer le filtre ?

Débranchez l'appareil, ouvrez le volet inférieur, dévissez le filtre (attention à l'eau résiduelle), nettoyez-le et remettez-le en place.

Pourquoi la machine ne vidange-t-elle pas ?

Cela peut venir d'un filtre obstrué, d'un tuyau d'évacuation plié ou d'une pompe défectueuse. Nettoyez le filtre en premier.

Comment utiliser le départ différé ?

Sélectionnez le programme souhaité, appuyez sur la touche Départ différé et réglez l'heure souhaitée. Lancez le cycle.

Quelle quantité de lessive utiliser ?

Suivez les dosages indiqués sur l'emballage de la lessive, en général 100-150 ml pour un lavage normal. Adaptez selon la dureté de l'eau.

Que signifie le code erreur E01 ?

Le code E01 indique un problème de vidange. Vérifiez le filtre et le tuyau d'évacuation. Si le problème persiste, contactez le service après-vente.

Comment effectuer un nettoyage du tambour ?

Lancez un programme Nettoyage tambour (si disponible) ou utilisez un cycle coton à 90°C avec un nettoyant spécifique. Essuyez le joint de porte après.

La machine vibre beaucoup, que faire ?

Vérifiez le nivellement des pieds, répartissez le linge uniformément dans le tambour et retirez les vis de transport si ce n'est pas fait.

Comment débloquer la porte après un cycle ?

Attendez quelques minutes que la sécurité de porte se désactive. Si la porte reste bloquée, utilisez la vidange manuelle en cas d'eau résiduelle.

MODE D'EMPLOI Superior 800 Saivod

1) Desserrer et enlever les vis A-B-C-D.
2) Introduire un tournevis dans les trous qui ont été libérés en l'inclinant de façon à faire tomber les quatre pièces d'entretoisement (H) et à les récupérer
3) Il est particulièrement important de récupérer Tes quatre pièces d'entretoisement (H) car si ces dernières restaient à l'intérieur de la machine, elles pourraient provoquer des dommages; elles pourront d'autre part servir à réemballer la ma chine en cas de déménagement

POUR REEMBALLER LA MACHINE:

1) Enlever les huit vis (L) du couvercle arrière et ôter le couvercle
2) Enfiler les vis A-B-C-D dans les trous des quatre bouchons en caoutchouc
3) Enfiler les quatre pièces d entretoisement (H) à l'intérieur du couvercle sur les vis A-B-C-D et les fixer sur les bouchons en caoutchouc
4) Placer le couvercle arrière sur la machine centrer et visser les quatre vis A-B-C-D
5) Remettre les huit vis (L) du couvercle arrière

1 nivellement

Après avoir placé la machine au point établi on la nivelle en vissant ou en dévissant les pieds bloquant ensuite ces derniers en serrant les contre-écrous relatifs. Si le nivellement n'était pas parfait la machine ne serait pas stable elle aurait un fonctionnement bruyant et des pannes ou des fractures pouvant se vérifier.

ATTENTION BEFORE USING THE APPLI- ANCE REMOVE THE PRO- TECTIVE SPACERS IN STALLED FOR TRANSPORT PURPOSES AS FOLLOWS:

Connector le tuyau de remplissage a une prise d'eau froide a bec fileté de 3/4" gas en interposant la garniture en caoutchouc fournie avec la lessiveuse et serrer fortement le manchon Si la prise d'eau est neuve ou bien si celle-ci est restée inactive pendant longtemps, avoir soin de faire couler un certain volume d'eau avant d'effectuer la connections

3 branchement hydraulique

Remonter le dossier et fixer le tuyau de remplissage en insérant entre le tuyau et le raccord une des garnitures se trouvant a l'intérieur du panier a linge

4 descarga

Introduire le tuyau de vidange dans tube de vidange (diamètre intérieur minimum 4 cm) ou bien l'appuyer a un lavabo ou une baignoire en évi-tant qu'il soit étranglé par des cour-bes excessives. L'extrémité libre doit se trouver entre 80 cm et 1 métre du sol et ne devra pas être immergée dans l'eau.

5 ligação eléctrica

5 branchement électrique

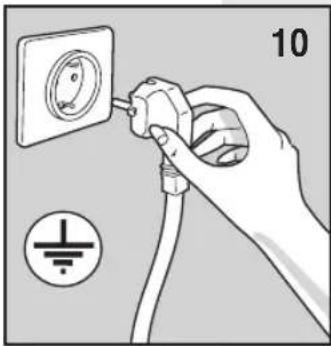

Insérer la fiche dans une prise électrique munie de terre. La tension aura une valeur de 230 Volts.

L'installation électrique de l'usage de la machine devra être telle a Supporter la puissance maximale de la lessiveuse qui est de 10 Ampères. La prise de courant devra être munie d'une mise a terre en état de fonctionner: celle-ci constitue une garantie de sécurité voulue par la loi.

2 water connection

S'assurer que les valeurs de la tension et de la fréquence disponible correspondent aux valeurs indiquées sur la plaquette de la machine. L'installation électrique de l'usager doit être prévue pour supporter le courant maximum indiqué sur la plaquette.

7 carga de roupa

Ouvrir le hublot en tirant la poignée. Introduire le linge pièce par pièce après avoir eu soin d'effectuer un triage selon le type de tissu la couleur et le degré de souillure chaque degré demandant un programme différent de lessive. Refermer le hublot, la machine ne fonctionne pas si le portillon n'est pas fermé. La porte ne peut s'ouvrir immédiatement après la fin du programme. Attendre absolument le temps de déverrouillage de la sécurité de la porte. Une minute environ.

8 charge du détersif

La boîte b détersif est située sur le front antérieur de la machine. Le détersif pour le pré-lavage ou pour le trempage (45 gr) doit être versé dans le compartiment de gauche (1 voir photo); le détersif pour la lessive (130 gr) sera versé dans le compartiment central (2 voir photo); les éventuels produits contre eaux dures, les apprêts le bleu et le parfum devront être versés dans le compartiment de droite (3 voir photo). Le bac pour le détergent liquide est dans le tambour 11 doit être installe dans le compartiment 2 du bac a produits lors de l'utilisation d'un détergent liquide pour le lavage.

L'emploi de ce type de détergent est recommande pour les programmes sans pré-lavage

Pour la quantité de lessive a verser se conformer aux instructions du Fabricant.

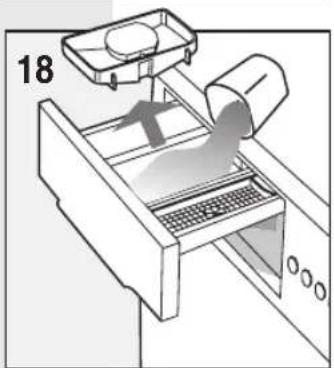

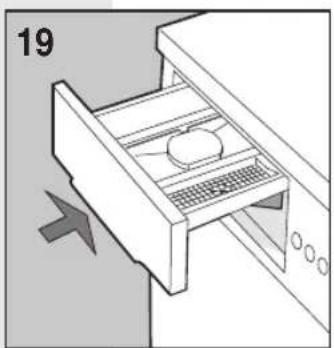

ATTENTION: Ne pas oublier d'enlever l'accessoire pour le détergent liquide lors de l'utilisation d'un détergent en poudre.

9 sélecteur de programme

Tourner (dans le sens des aiguilles de la montre) le bouton du programmateur jusqu'à ce qu el'aiguille du bouton corresponde avec le numéro du programme choisi selon les indications du tableau de l'avant-dernière page. Pour la mise en marche de la machine tirer la poignée vers

l'extérieur.

6 warning

10 arrêt de la machine

En fin de cycle la machine s'arrête d'elle-même automatiquement. Mais on peut en cas de besoin l'arrêter a tout moment il suffit d'appuyer sur la poignée. ON OFF

La machine peut être remise en marche et le cycle peut repartir du point 9, il a été interrompu ou comme indique au point 9 on peut choisir un nouveau programme.

11 touche sélectrice d'essorage Enfoncer cette touche si dans les programmes de ménagement on ne veut pas que le linge soit essore. Symbole

12 bouton essorage 500/800 Sour le programmes énergiques vous obtiendrez l'essorage final a 550 tours en poissant le bouton.

13 touche demi-charge 1/2 Enfoncer cette touche quand on veut laver une petite quantité de linge en employant moins d'eau. Symbole

14 stop H _2 O □ Pour retenir l'eau dans la curve a la fin du cycle de lavage pousser le bouton portant le symbole

15 sélecteur de température Ce bouton sert a choisir la température désirée. Le réglage s'effectue en tournant ce bouton vers la droite pour les température prévues au programme (voir tableau des programme).

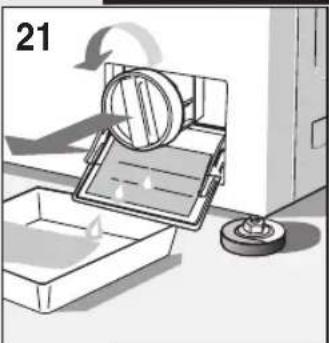

16 nettoyage du filtre

Nettoyer fréquemment le filtre pour l'extraire il faut tourner la poignée en sens contraire et tirer en avant. Soumettre le filtre a un jet d'eau et ensuite l'insérer de nouveau dans son siège tournant la poignée (a fond) en sens horaire pour empêcher toute perte d'eau.

Poi-gnée (P)*	Poi-gnée (T)**	Program-mes	Sym-boles éti-quette	Secteurs détergent	Exemple et degré de saleté	Quantité kg	Description programme	Utilisation des touches supplémentaires
									1/2
1	90°	Biologique			Pour des pièces en tissu en coton très sales avec des taches même de nature organique	Jusqu'à 5 kg	Prélavage, lavage, rinçages, adoucissant, évacuation et essorage final	—	Au choix	Au choix	Au choix
	60°	Biologique			Pour des pièces en tissu en coton sales avec des taches même de nature organique	Jusqu'à 5 kg		—	Au choix	Au choix	Au choix
	40°	Biologique			Pour des pièces en tissu en coton sales avec des taches même de nature organique	Jusqu'à 5 kg		—	Au choix	Au choix	Au choix
2	90°	Coton très sales			Pour des draps, chemises, nappes, essuie-mains en tissus résistants, très sales	Jusqu'à 5 kg	Lavage, rinçages, adoucissant, évacuation et essorage final	—	Au choix	Au choix	Au choix
	60°	Coton normalement sales			Pour des draps, chemises, nappes, essuie-mains en tissus résistants, normalement sales	Jusqu'à 5 kg		—	Au choix	Au choix	Au choix
	40°	Coton peu sales			Pour des draps, chemises, nappes, essuie-mains en tissus résistants, peu sales	Jusqu'à 5 kg		—	Au choix	Au choix	Au choix
3	—	Rinçage			Pour rincer ou rafraîchir du linge en tissu résistant inutilisé depuis longtemps	Jusqu'à 5 kg	Rinçages, adoucissant, évacuation et essorage final	—	—	—	Au choix
4	—	Traitem spécia			Pour assouplir ou apprêter ou parfumer du linge en tissus résistants	Jusqu'à 5 kg	Rrinçage, adoucissant, évacuation et essorage final	—	—	—	Au choix
5	—	Essorage long			Essorage énergique	Jusqu'à 5 kg	Evacuation et essorage final	—	—	—	Au choix

PROGRAMMES DELICATS POUR TISSUS SYNTHETIQUES

Poi-gnée (P)*	Poi-gnée (T)**	Program-mes	Sym-boles éti-quette	Secteurs détergent	Exemple et degré de saleté	Quantité kg	Description programme	Utilisation des touches supplémentaires
6	60^	Prélavage délicat		1 2 3	Tissus synthétiques très sales avec des taches de tout type	Maxi-mum 2,5 kg	Prélavage, lavage, rinçages, adoucissant, évacuation et essorage final	Au choix	Au choix	—	Au choix
	40^	Prélavage délicat			Tissus synthétiques sales avec des taches de tout type	Maxi-mum 2,5 kg		Au choix	Au choix	—	Au choix
7	60^	Synthétiques résistants			Pour tissus synthétiques blancs et colorés avec des couleurs résistantes	Maxi-mum 2,5 kg	Lavage, rinçages, adoucissant, évacuation et essorage final	Au choix	Au choix	—	Au choix
	40^	Synthétiques délicat			Pour tissus synthétiques blancs et colorés avec des couleurs délicat	Maxi-mum 2,5 kg		Au choix	Au choix	—	Au choix
8	—				Pour rincer ou rafraîchir du linge en tissu synthétique inutilisé depuis longtemps	Maxi-mum 2,5 kg	Rinçages, adoucissant, évacuation et essorage final	—	Au choix	—	Au choix
9	—	Traitements et essorage final			Pour assouplir ou apprêter ou parfumer du linge en tissu synthétique	Maxi-mum 2,5 kg	Rrinçage et essorage final	—	Au choix	—	Au choix
10	—	Essorage			Essorage final	Maxi-mum 2,5 kg		—	—	—	—
11	40^	Laine vierge			Laine lavable en laveuse	Maxi-mum 1 kg	Lavage avec de l'eau haut niveau, rinçages, adoucissant, évacuation et essorage final	Au choix	Au choix	—	Au choix
12	—	Essorage fi			Essorage final	Maxi-mum 1 kg	évacuation et essorage final	Au choix	—	—	Au choix

*Position poignée de programmation **Position poignée thermostat réglable

ENERGETIC PROGRAMMES FOR COTTON FABRICS

a) L'installation est à la charge de l'acheteur. La société ne répond pas des dommages dérivant d'une installation erronée et décline toute responsabilité au cas où l'accouplement de mise à terre ne serait pas effectué selon les indications du dépliant. Avant de mettre la la-veuse en fonction contrôlez vous-mêmes que toutes les règles pour l'installation on été respectées.

b) On recommande de repriser avant éventuelles déchirures au linge; d'assurer les boutons pendillants; de fermer les fermetures à glissière de ne pas laver du linge sans bordure de vider et retourner les poches, de boutonner les pièces qui peuvent prendre la forme d'un sac (taies) d'arranger les pièces grandes (draps de lit nappes) bien ouvertes et dégagées; de retourner les chemises.

c) Pour acquérir le maximum de rendement employer un détersif antimousse étudié exprès pour les laveuses. Pour la laine employer des détersifs neutres convenables; pour les tissus synthétiques on conseille l'emploi des détersifs propres. En tout cas, il faut éviter le solvants pour le lavage chimique (trichloroéthtlène et similaires).

d) Au cas où l'eau employée pour le lavage soit riche en sels minéraux 1 ) le filtre soit propre, 2) la nable ajouter au détersif des produits aptes qui évitent la formation de dépôts sur le linge et dans la laveuse et facilitent l'action du détersif.

e) Si la machine doit être laissée pendant longtemps inactive, on conseille de décrocher les accouple ments électriques et hydrauliques et de laisser le couvercle et la porte de chargement entrouvert évitant ainsi l'étanchement des odeurs désagréables. Ce dernier procédé est utile aussi pendant les périodes d'emploi habituel.

f) Si par hasard le fonctionnement était défectueux, ou s'il manquait du tout veuillez bien vous assurer avant de demander l'intervention du Service Assistance que: 1) le courant ne manque pas; 2) le robinet d'admission de l'eau soit complètement ouvert; 3) les tuyaux d'admission et de décharge ne soient pas ployés et que ce dernier soit placé à une hauteur convenable; 4) le couvercle de la machine soit bien fermée; 5) le filtre soit propre; 6) la machine soit nivellée parfaitement.

Avant d'exécuter toute opération d'entretien on conseille de débrancher l'eau et le courant.

g) Nettoyer régulièrement les bacs à produits avec de l'eau.

h) La carrosserie sera nettoyée avec une solution savonneuse. Ne jamais utiliser des poudres abrasives ou des éponges métalliques.

CARACTERISTIQUES TECHNIQUES

Largeur: 59 cm
Profondeur: 53 cm
Hauteur: 84,5 cm
Capacité: jusqu'à 5 Kg. de linge sec
Pression de l'eau nécessaire au réseau de distribution:	5-100 N/cm2 (0 5 - 10 Kg./cm2)

Nous vous remercions d'avoir choisi l'un de nos produits.

Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l'emploi comprennent un grand nombre d'indications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l'emploi de celle-ci.

En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L'UTILISATEUR 16-17
DESCRIPTION DE LA MACHINE 16
INSTALLATION DE LA MACHINE 18-20

• Déballage et déblocage de la machine 18
• Nivellement de la machine à laver le linge 19
• Connexion à l'installation hydraulique 19
• Branchement à l'installation électrique 20

EMPLOI DE LA MACHINE À LAVER LE LINGE 20-22

• Avertissements avant l'emploi 20
- Utilisation des détergents 21
- Comment éliminer certains types de taches 22
- Symboles internationaux pour le traitement des vêtements 22

ENTRETIEN 23-24

• Nettoyage de la machine à laver le linge 23
• Nettoyage du filtre 23
• Solution des problèmes 24

MODÈLE:

NUMÉRO DE SÉRIE:

DATE D'ACHAT::

\*

Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux.

\*

Toute modification ou tentative d'altération de l'appareil peuvent être dangereuses pour l'utilisateur et risquent d'endommager la machine à laver le linge. Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci.

\*

L'emploi de la machine est interdit aux enfants sans surveillance.

\*

Toute modification de l'installation hydraulique ou électrique doit être effectuée par des techniciens autorisés.

\*

Lors du positionnement de l'appareil, s'assurer que le câble d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.

\*

Avant la mise en service de la machine à laver le linge, retirer tout l'emballage et le blocage utilisé pour le transport (vis de protection). Dans le cas contraire, aussi bien la machine que la pièce de votre habitation pourraient être sérieusement endommagées.

\*

Si l'appareil doit être installé sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.

\*

La machine à laver le linge ne doit pas être sur-

chargée.

\*

Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de celle-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.

\*

Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").

\*

Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides. Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.

\*

Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus.

\*

Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu'elle risquerait d'endommager les parties internes.

Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.

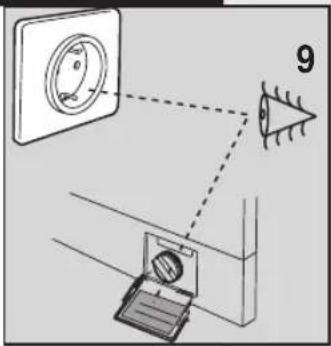

La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.

Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples.

L'appareil ne doit pas être exposé aux agents atmosphériques.

Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu'un dispositif de sécurité de protection contre les ouvertures accidentelles est placé sur l'ouverture.

Lorsque l'on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique.

Si l'on souhaite débrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le câble électrique mais intervenir sur la fiche.

Après avoir terminé chaque lavage, nous conseillons de retirer la fiche de courant électrique et de fermer le robinet de l'eau.

* Après avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôler le filtre et, si nécessaire, de le nettoyer.

Nous conseillons de laisser le hublot ouvert après la fin du cycle de lavage.

Il ne faut pas essayer de réparer l'appareil par soimême, étant donné que les réparations effectuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.

Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole 📄 présent sur l'appareil

ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SÉCURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI

DESCRIPTION DE LA MACHINE

La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.

La structure a été réalisée en panneaux de tôle traités et vernis de façon à ce que ses qualités esthétiques puissent rester inaltérées au cours du temps.
Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du lavage et une plus longue durée de vie du linge.
Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes).
▼ Le hublot très ample facilite les opérations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

A - Hublot
B - Filtre
C - Pieds réglables
D - Couvercle supérieur
E - Tambour
F - Tableau de commandes

L'installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu'une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes.

Il est possible d'installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l'arrière de la machine ne soient pas écrasés.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, retirer les entretoises et les vis de blocage, récupérer les vis et les entretoises pour tout déplacement éventuel de la machine.

Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l'intérieur de l'enveloppe contenant les documents.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l'aide d'une clé.

Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entretoises en plastique.

Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 4). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous.

Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.

Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.

Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.

CONNEXION HYDRAULIQUE

▼ La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)

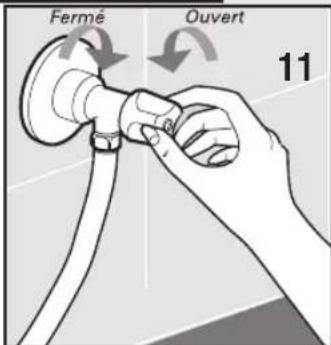

Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d'eau pour éliminer toute trace d'impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l'eau).
▼ Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte file-tée 3/4".

REMARQUE: Dans les machines à laver le linge électroniques équipées de double électrovanne (eau chaude et froide), connecter le tuyau rouge au robinet de l'eau chaude et l'autre tuyau au robinet de l'eau froide. En cas d'impossibilité d'emploi d'un robinet de l'eau chaude, les deux tuyaux devront être connectés à celui de l'eau froide, moyennant le raccord spécialement prévu, fourni avec la machine (voir fig.5A)

Placer le filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5).

REMARQUE: Utiliser le nouveau tuyau fourni avec la machine et ne pas réutiliser le vieux.

▼ Mettre la garniture sur l'autre extrémité du tuyau d'alimentation puis visser celui-ci sur la machine à laver le linge (fig. 6).
▼ Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.
▼ Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 7).
Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.
Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de remplir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.
Si l'eau doit être évacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de pliage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L'écoulement du lavabo doit être propre, afin que l'eau puisse être évacuée librement.

S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtre, corresponde à celle du réseau électrique (fig. 9).
Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporter la charge maximum indiquée sur la plaquette.
Après l'installation, il faut que ce soit un interrupteur bipolaire à garantir l'accès et la coupure de l'alimentation depuis le réseau.
La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabilité en cas d'accident (fig. 10).
▼ Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié.
Il est interdit de brancher la machine à laver le linge au réseau par le biais d'éléments indirects tels que rallonges et prises multiples.
▼ Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant.
▼ Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées.
Si le câble d'alimentation est endommagé, contacter le centre du service après-vente technique spécialisé.
▼ Positionner l'appareil de façon à ce que le câble d'alimentation soit facilement accessible, afin qu'il soit possible de le déconnecter, si nécessaire.

EMPLOI DE LA MACHINE À LAVER LE LINGE

AVERTISSEMENTS AVANT L'EMPLOI

Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.

Cette opération permet de vérifier le fonctionnement de la machine à la- ver le linge et de nettoyer le tambour.

Lors de chaque lavage, s'assurer que:

▼ les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) et que le robinet soit ouvert.
▼ avec les mains parfaitement sèches, introduire la fiche dans la prise de courant.
▼ partager le linge en fonction du type de tissu (voir étiquetage des pièces d'habillement).
▼ veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible d'endommager le linge, la machine ou le filtre.

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:

| cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1) ;

|| cuvette pour détergent en poudre pour le lavage normal (2) ;

cuvette pour adoucissant, parfums, apprêt (3) ;

Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.

REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.

REMARQUE : Lorsque l'on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rinçage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice-versa, si l'adoucissant devait entrer dans le secteur du détergent, il réduirait l'efficacité de ce dernier.

SI LE MODÈLE PRÉVOIT LE RÉCIPIENT POUR LE DÉTERGENT LIQUIDE

REMARQUE: Lorsque l'on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le récipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis verser le détergent liquide jusqu'au niveau maximum indiqué.

Ne pas oublier de retirer le récipient du détergent liquide lorsque l'on utilise le détergent en poudre.

▼ fermer le tiroir du détergent avant de commencer le lavage.

Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement de la machine, étant donné que de l'eau pourrait sortir de celle-ci.

Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'éviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.

• CIRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
  ● STYLO À BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
  HUMIDITÉ ET MOISISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel dans la cuvette spécialement prévue à cet effet [voir tableau des programmes]. Dans le cas contraire, il faut mouiller la partie sale avec de l'eau oxygénée à 10 volumes puis laisser agir pendant 10 ou 15 minutes.
  BRÛLURES LÉGÈRES AVEC FERÀ REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.
• ROUILLE: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
  CHEWING-GUM: traiter le tissu avec des glaçons, frotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.

● VERNIS: ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indiqué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer.
- ROUGE À LÈVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène.
- VERNIS À ONGLES: poser le côté taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu'à ce que la tache soit totalement éliminée.
- DÉPÔTS D'HUILE OU GOUDRON: étaler sur la tache un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine.
HERBE: savonner délicatement, traiter avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats.
- S_ANG : mettre le tissu à tremper dans l'eau froide avec du sel, puis laver avec du savon pour lessive.

SYMBOLES INTERNATIONAUX POUR LE TRAITEMENT DES VÊTEMENTS

Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d'examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-après peut se révéler utile pour la lecture des symboles.

La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement.

Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.

NETTOYAGE DE LA MACHINE À LAVER LE LINGE

La structure externe et les parties en plastique de la machine à laver le linge doivent être nettoyées uniquement au moyen d'un chiffon doux humide.

ATTENTION!! Pour le nettoyage de la machine, il ne faut absolument pas utiliser des substances chimiques, produits abrasifs, alcool, savon, essence ou tout autre type de solvant, étant donné que leur emploi est susceptible d'endommager la machine. (fig.20)

Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissent sécher.

Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des détergents puis rincer ce dernier sous l'eau courante (fig.20/A). Ensuite, remettre en place le secteur des détergents.

Comment sortir le compartiment détergents ( fig. A ou B, en fonction du modèle).

• Si dans la cuvette pour l'adoucissant «3» est présente l'inscription «PUSH»:
• ouvrir le compartiment détergents;
• appuyer avec la main gauche sur l'inscription «PUSH» et, avec l'autre main, enlever le tiroir en le tirant vers soi-même. (fig. A)

• Si dans la cuvette pour l'adoucissant «3» l'inscription «PUSH» n'est pas présente:
• ouvrir le compartiment détergents;
• saisir ce dernier des deux mains et exercer une légère pression vers le bas; enlever le tiroir en le tirant vers soi-même. (fig. B).

NETTOYAGE DU FILTRE

ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.

Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.21).

Le filtre doit être nettoyé périodiquement.

Rincer le filtre à l'eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquement.

SOLUTION DES PROBLÈMES

Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après.

La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)

- s'assurer que:

1) Il y ait tension dans le réseau;
2) La fiche soit insérée correctement dans la prise de courant;
3) La touche On/Off soit enfoncée ou, si elle n'est pas prévue, que le bouton programmateur soit sur la position d'allumage, c'est-à-dire qu'il soit tiré vers l'extérieur.

La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)

- s'assurer que:

1) Le bouton programmateur soit positionné sur Le programme qui a été choisi;
2) Le hublot soit correctement fermé;
3) La touche "Start" soit enfoncée (uniquement pour les modèles électroniques);
4) Vérifier les indications suivantes "La machine à laver le linge ne charge pas l'eau"

La machine à laver le linge ne charge pas l'eau

- contrôler que:

1) Il y ait de l'eau dans les conduites;
2) Le tuyau d'évacuation soit connecté à la machine à laver le linge;
3) Le robinet d'alimentation de l'eau soit ouvert;
4) Le filtre ne soit pas obstrué. Dans ce cas, nettoyer le filtre en débranchant l'appareil du réseau électrique.

La machine à laver le linge charge et évacue l'eau continuellement:

- contrôler que:

1) Le tuyau d'évacuation soit à la hauteur appropriée (60-90 cm.);
2) L'extrémité du tuyau d'évacuation ne soit pas immergée dans l'eau.

La machine à laver le linge n'évacue pas l'eau et n'effectue pas l'essorage

- contrôler que:

1) Le tuyau d'évacuation soit connecté correctement;
2) Le tuyau d'évacuation ne soit pas plié;
3) Le filtre de l'écoulement ne soit pas fermé;
4) La fonction d'exclusion de l'essorage ne soit pas sélectionnée;
5) La fonction de stop avec eau ne soit pas sélectionnée.

La machine à laver le linge vibre et fait du bruit

- s'assurer que:

1) Toutes les protections pour le transport soient

ôtées;

2) La machine à laver le linge soit parfaitement à niveau;
3) Le linge volumineux (par exemple: draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour.

Le hublot ne s'ouvre pas

1) Attendre pendant 3 minutes après le terme du lavage ou bien, en cas de machines électroniques, attendre que la del "Fin" s'allume.

Le linge n'est pas suffisamment essoré

• S'assurer que:

1) Le linge soit distribué de façon uniforme dans le tambour;
2) La vitesse d'essorage choisie soit correcte.

La machine à laver le linge se bloque pendant le lavage

- s'assurer que:

1) Le courant ne manque pas.

Il reste trop de détergent dans la cuvette

- s'assurer que:

1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtre qui se trouve entre le robinet et le tuyau d'alimentation soit propre.

Après le lavage, le linge n'est pas propre

- s'assurer que:

1) Le tambour ne soit pas trop chargé;
2) La quantité de détergent utilisée soit correcte;
3) Le programme de lavage choisi soit approprié.

Le linge a rétréci ou les couleurs sont estom- pées

- s'assurer que:

1) le programme de lavage choisi soit correct;
2) La température de lavage sélectionnée soit correcte.

La machine à laver le linge n'effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)

- s'assurer que:

1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtre d'évacuation soit propre;
3) La machine à laver le linge soit allumée (voyant de contrôle allumé);
4) Le bouton programmateur soit positionné sur un des pas stop avec le symbole relatif au séchage;
5) Le bouton de réglage du temps de séchage ne soit pas sur la position «0»;
6) La touche de «Demi-Charge» soit enfoncée;
7) La touche «exclusion essorage» ne soit pas enfoncée.

Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Les données relatives à l'appareil se trouvent sur le tableau d'informations situé sur le volet du filtre.

Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.

Estimado Cliente,
