BEDIENUNGSANLEITUNG Superior 800 Saivod
ENTFERNEN DERTRANSPORTSICHERUNG
WICHTIGER HINWEIS: DIE TRANSPORTSICHERUNG MUß VOR DEM GEBRAUCH UNBEDINGT ENTFERNT WERDEN! Für den Transport wird der bewegliche Waschbottich blockiert. Die Verankerung muß der beschriebenen Reihenfolge gelöst werden:
1) Lösen Sie die 4 Schrauben A, B, C, und D.
2) Nehmen Sie einen Schraubenzieher, stecken diesen in das jeweilige Loch der Gummitüllen und hebeln nach links oder rechts bis die Distanzhalsen auf den Boden fallen.
3) Es ist wichtig, die heruntergefallenen Hülsen H unter der Maschine herauszunehmen!
4) Die 4 Transortsicherungsschrauben mit den 4 Hülsenfür einen eventuellen späteren Transport (z.B. Umzug) gut aufbewahren, da für einen Transport ohne Verriegelung keine Haftung übernommen wird!
DER WIEDEREINBAU DER VERRIEGELUNG ERFOLGT IN DIESER REIHENFOLGE:
1) Rückwand durch Losen der 8 Befestigungsschrauben abnehmen (L).
2) Die 4 Transportsicherungsschrauben A, B, C und D mit den aufgezogenen Gummitüllen in die vorhandenen Locher der abgenommenen Rückwand stecken.
3) Nun die 4 Distanzhülsen H auf der Innenseite der Rockwand über die Schrauben A, B, C, D, schieben.
4) Rückwand wiedere aufsetzen und die 4 Schrauben A B C D in die an der Bottichrückseite vorhandenen Gewindelocher einschrauben.
5) Rockwand befestigen.
1 justieren mittels verstellbarer Füße
Für einen einwandfreien Betrieb ist es wichtig daß der Washvollautomat waagerecht und fest auf dem Boden steht. Kleine Unebenheiten des Fußbodens lassen sich durch die vier verstellbaren Füße ausgeleichen. Nach lösen der Kontermutter können die Füße reinoder rausgedreht werden. Anschließend die Kontermutter unbedingt wieder fest anziehen:

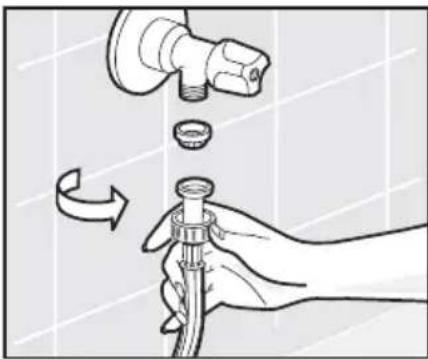

Den Wasserzulaufschlauch an der Kaltwasserleitung mit Zapfhahn 3/4 und Schlauchverschraubung anbringen. Dichtungen vor dem Anschliessen in die Schlauchverschraubung legen. Falls die Wasserleitung neu ist oder längere Zeit nicht gebraucht wurde, so muss diese vor Anschluss des Gerätes gut durchgespült werden.
3 wasseranschluß
Den Wasserzulaufschlauch am Einlaufstutzen auf der Rückseite des Gerätes anbringen. Mitgelieferte Dichtung vor dem Anschliessen einlegen.
4 Aufhängevorrichtung
Den Laugenablaufschlauch in ein Abflussrohr stecken (Innendurchmesser mind. 4 cm) oder über den Rand des Waschbeckens oder der Badewanne hängen. Die Auslauföffnung sollte auf einer Bodenhöhe zwischen 80 und 100 cm liegen Der Schlauch darf nicht geknickt und der Abfluss muss frei sein.
5 elektrische Anschluß
Stecker in die Schutzkontakt Steckdose stecken.
Achtung! Der elektrische Anschluss muss unbedingt über eine geerdete Schutzkontakt - Steckdose erfolgen Dies ist eine Gesetzesvorschrift.
Bitte prüfen Sie zunächst, ob die auf dem Typenschild angegebene Spannung und Stromstärke mit der vorhandenen Netzspannung und Absicherung übereinstimmt.
7 einfülltüre
Die Einfalltor lässt sich durch Ziehen des Türgriffes öffnen. Wasche sorgfältig nach Gewene. Farbe und Verschmutzungsgrad sortieren und dann Stück für Stück locker einfüllen. Tür gut verschliessen.
Achtung! Maschine funktioniert nicht bevor die Tor nicht gut verschlossen ist. Tür erst nach Beendigung des Programmes und Stillstand der Trommel öffnen.
8 Waschmittel-einfüllbecken
Das Waschmittel-Einfüllbecken befindet sich in der Fronttafel und ist in 3 Kammern eingeteilt: Links no. 1 für die Bio-und Vorwasche (45 gr), in der Mitte no. 2 für die Hauptwäsche (130 gr) und recht no. 3 für Wichspolen oder Starken,
9 Programmwahl und Start
Zur Einstellung des gewünschten Programms den Knopf so drehen, daß der Pfeil und die Nummer des gewünschten Programms übereinstimmen. Durch Eindrücken der Taste ON/OF wird der Waschautomat in Betrieb gesetzt.
Zur Beachtung - Um den Waschautomaten nicht zu beschädigen, empfehlen wir, die Programme immer nur bei ausgeschalteter Maschine einzustellen.
10 ausschalten des Gerätes
Haben Sie ungewollt über die gewünschte Einstellung hinausgedreht, das Programm durch Drücken der Einund Ausschalttaste unterbrechen. Den Programm-drehschalter im Uhrzeigersinn drehen, bis die gewünschte Einstellstufe wieder erreicht ist. Die Einund Ausschalttaste wieder drücken.
11 Schleuderwahltaste
Beim Eindrücken dieser Taste wird in den Schonprogrammen die Wäsche nicht geschleudert. Symbol:
12 taste 500/800
Mir der Schleuderwahl-Taste 500/800 können Sie zwischen 800 (Taste nicht eingedrückt) oder 500 U/min (Taste gedrückt) wählen. Bei empfindlicher Wasche empfehlen wir nur mit 500 U/min zu schleudern.
13 Sparprogramm-Taste
Beim Eindrücken dieser Taste sparen Sie bei kleinen Wäschemengen (bis zu halber Maschinenfüllung) an Wasser. Symbole: 1/2
14 drucktaste halt bei vollem Bottich
Beim Eindrücken dieser Taste wird das Wasser nach Beendigung des Waschprozesses in der Trommel zurückbehalten. Symbol:
15 Temperaturwahlschalter (T)
Durch Rechtsdrehung wird mit diesem Wahlschalter die jeweils gewünschte Temperatur eingestellt (siehe Programmtabelle).
16 Filter-reinigung
Den Filter häufig unter einem Wasserstrahl reinigen. Um ihnen herauszunehmen, auf die linke Seite der Klappe drücken, den Knopf drehen und dann ziehen (siehe Foto). Beim Wiedereinführen ist es wichtig den Drehknopf fest einzuschrauben, um Wasserverluste zu verhindern.
| Regler (P)* | Regler (T)** | Programme | Pflegekennzeichen | Waschmittel kammer | Beispiele und Verschmutzungsgrad | Menge in kg | Programmbeschreibung | Einsatz der Zusatztasten | |||
| 1 | 90° | Biologisch |  | Für sehr schmutzige Wäschestücke aus Baumwolle mit eventuellen organischen Flecken | Bis zu 5 | Vorwaschgang, Hauptwaschgang, Spülgänge, Weichspülen, Abpumpen und Endschleudergang | — | Nach Belieben | Nach Belieben | Nach Belieben | |
| 60° | Biologisch |  |  | Für Bettwäsche, Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, normal verschmutzt | Bis zu 5 | — | Nach Belieben | Nach Belieben | Nach Belieben | ||
| 40° | Biologisch |  |  | Für Bettwäsche, Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, leicht verschmutzt | Bis zu 5 | — | Nach Belieben | Nach Belieben | Nach Belieben | ||
| 2 | 90° | Kochwäsche gering verschmutzt |  | Für Bettwäsche, Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, stark verschmutzt | Bis zu 5 | Hauptwaschgang, Spülgänge, Weichspülen, Abpumpen und Endschleudergang | — | Nach Belieben | Nach Belieben | Nach Belieben | |
| 60° | Buntwäsche farbecht |  |  | Für Bettwäsche, Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, stark verschmutzt | Bis zu 5 | — | Nach Belieben | Nach Belieben | Nach Belieben | ||
| 40° | Buntwäsche farbempfindlich |  |  | Für Bettwäsche, Oberhemden, Tischwäsche und Handtücher aus strapazierfähigem Gewebe, stark verschmutzt | Bis zu 5 | — | Nach Belieben | Nach Belieben | Nach Belieben | ||
| 3 | — | Spüle |  |  | Zum Spülen oder Auftrischen von lange nicht gebrauchter Wäsche aus strapazierfähigem Gewebe | Bis zu 5 | Spülgänge, Weichspülen, Abpumpen und Endschleudergang | — | — | — | Nach Belieben |
| 4 | — | Spezie Behandl |  |  | Zum Weichspülen, Appretieren oder Parfümieren strapazierfähiger Gewebe | Bis zu 5 | Spülgang, Weichspülen, Abpumpen und Endschleudergang | — | — | — | Nach Belieben |
| 5 | — | Lang Endschleud |  |  | Energisches Schleudern | Bis zu 5 | Abpumpen und Endschleudergang | — | — | — | Nach Belieben |
SCHONPROGRAMME FÜR SYNTHETISCHE GEWEBE
| Regler (P)* | Regler (T)** | Programme | Pflegekennzeichen | Waschmittel kammer | Beispiele und Verschmutzungsgrad | Menge in kg | Programmbeschreibung | Einsatz der Zusatztasten | |||
| 6 | 60^ | Pflegeleichte Kochwäschenormalverschmutzt |  | 123 | Stark verschutztesynthetische Gewebe mitFlecken aller Art | Max2,5 | Vorwaschgang,Hauptwaschgang,Spülgang, Weichspülen,Abpumpen undEndschleudergang | Nach Belie-ben | Nach Belie-ben | — | Nach Belie-ben |
| 40^ | Feinwäsche-Gardinengeringverschmutzt |  |  | Stark verschutztesynthetische Gewebe mitFlecken aller Art | Max2,5 | Nach Belie-ben | Nach Belie-ben | — | Nach Belie-ben | ||
| 7 | 60^ | PflegeleichteKochwäschenormalverschmutzt |  |  | Weiße und Buntwäscheaus synthetischemGewebe, farbecht | Max2,5 | Hauptwaschgang,Spülgang, Weichspülen,Abpumpen undEndschleudergang | Nach Belie-ben | Nach Belie-ben | — | Nach Belie-ben |
| 40^ | Feinwäsche-Gardinengeringverschmutzt |  |  | Weiße und Buntwäscheaus synthetischemGewebe, farbecht | Max2,5 | Nach Belie-ben | Nach Belie-ben | — | Nach Belie-ben | ||
| 8 | — | Spülen |  |  | Zum Spülen oder Aufrischenvon lange nicht gebrauchterWäsche aus synthetischemGewebe | Max2,5 | Spülgang, Weichspülen,Abpumpen undEndschleudergang | — | Nach Belie-ben | — | Nach Belie-ben |
| 9 | — | WeichspiundSchleude... |  |  | Zum Weichspülen,Appretieren oder Parfümierensynthetischer Gewebe | Max2,5 | Spülgang +Endschleudergang | — | Nach Belie-ben | — | Nach Belie-ben |
| 10 | — | Schonschi |  |  | Endschleudergang | Max2,5 | Abpumpen undEndschleudergang | — | — | — | — |
| 11 | 40^ | Wolle |  |  | WaschmaschinenfesteWolle | Max1 | Hauptwaschgang mit hohemWasserstand, Spülgang,Weichspülen, Abpumpen undEndschleudergang | Nach Belie-ben | Nach Belie-ben | — | Nach Belie-ben |
| 12 | — | Wollschlet |  |  | Endschleudergang | Max1 | Abpumpen undEndschleudergang | Nach Belie-ben | — | — | Nach Belie-ben |
* Einstellung Programmknopf ** Einstellung regulierbarer Thermostatknopf
a) Die Installation geht zu Lasten des Käufers. Der Hersteller haftet nicht für Schäden, welche auf eine falsche Installation zurockzuführen sind. Ausserdem lehnt sie jede Verantwortung ab im Falle dass der elektrische Anschluss nicht gemäss den Angaben dieser Bedienungsanleitung erfolgt ist. Bevor Sie das Gerät einschalten, sollten Sie kontrollieren, ob alle Installationsvorschriften respektiert wurden.
b) Wäsche sorfgältig sortieren, aus Falten oder Taschen der Kleidungsstücke alle fremden Gegenstande (Geldmünzen, Klammern usw.) entfernen, lose Knöpfe abnehmen und Kragenstäbchen herausziehen, Reissverschlüsse schliessen. Alles, was die Kleidungsstocke beflecken könnte, entfernen.
c) Um ein optimales Waschergehnis zu erzielen, sollten Sie ein modernes schaumgebremstes Waschmittel benützen. Für Wollsachen nur neutrale Waschmittel und für Synthetiks nur Spezialwaschmittel verwenden. Zum Bleichen sollten Sie ein im Handel erhältliches Spezialbleichmittel benützen. Achtung! Meiden Sie Lösungsmittel, die in der Trockenreinigung verwendet werden (Trichlorethylen).
d) Sollten Sie in Ihrem Wohngebiet besonders hartes Wasser haben, so können Sie dem Wasser Enthärter beigeben, der die Bildung von Rockständen an der Wäsche und der Waschmaschine verhindert und die Wirkung des Waschmittels unterstützt.
e) Wenn die Waschmaschine für längere Zeit ausser Betrieb gesetzt werden sollte, ist es zweckmassig, Wasserund Stromanschluss vom Netz zu trennen. Um unangenehme Geruchsbildung zu vermeiden, sollte die Türe Ihres Vollautomaten offen gelassen werden.
f) Bevor Sie bei einer evtl. Störung den Kundendienst benachrichtigen, sollten Sie folgendes kontrollieren: 1) ist der Stecker richtig eingesteckt und sind die Sicherungen eingeschaltet; 2) ist der Wasserhahn richtig geöffnet; 3) sind der Wasserzulaufschlauch und der Ablaufschlauch nicht geknickt; 4) ist die Türe richtig verschlossen; 5) ist das Flusensieb sauber; 6) ist das Gerät waagrecht aufgestellt.
Nach dem waschen unbedingt den Wasserhähnen schliessen und stecker aus der steckdose ziehen.
g) Es ist zweckmäßig, das Waschmittelbecken vor evtl. Krustenbildungen zu schützen. Um den Kasten zu säubern, wird er über den Anschlag hinweg herausgezogen und unter fliessendem Wasser gereinigt. Danach wird er wieder eingesetzt, indem man ihn bis zum Anschlag hinein schiebt. h) Der Vollautomat verlangt keine besondere Pflege. Das Abwischen mit einem feuchten Tuch nach dem Waschen ist vollkommen ausreichend. Keinesfalls dürfen jedoch Scheuermittel oder Lösungsmittel verwendet werden.
TECHNISCHE DATEN WASCHEN
| Füllgewicht Trockenwäsche: | KG | 5 |
| Wasserdruck N/cm2 min. 5 - max 100 | ||
| Höhe, Breite, Tiefe cm 85 x 59,5 x 52 |
• Bedienungsanleitung
DE
6\$,92' 1683(5,25
pie
| Segment | Value | | ------- | ----- | | Top Left | 6$92' | | Top Right | 683(5,25) |Euro-saime s.a.
ENGLISH 5-14
FRANÇAIS 15-24
ESPAÑOL 25-34
PORTUGUÊS 35-44
DEUTSCH
Dear customer,
wir danken Ihnen für die Wahl unseres Produktes.
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät anschließen und benutzen. Die Kenntnis der Funktionsweise wird Ihnen bei der korrekten und sicheren Bedienung helfen. Die Gebrauchsanweisungen enthalten neben den technischen Daten des Waschautomaten viele nützliche Hinweise zum optimalen Gebrauch der Maschine.
Falls Sie die Maschine weiterverkaufen denken Sie daran, dem neuen Besitzer auch diese Gebrauchsanweisung mitzugeben.
INHALTSVERZEICHNIS
HINWEISE FÜR DEN BENUTZER 46-47
BESCHREIBUNG DES WASCHAUTOMATEN 46
INSTALLIERUNG DES WASCHAUTOMATEN 48-50
- Auspacken und Entfernen der Transportsicherungen 48
• Ausrichten der Maschine 49 - Wasseranschluss 49
- Elektroanschluss 50
GEBRAUCH DER MASCHINE 50-52
• Vor dem Gebrauch 50
- Waschmittel 51
- Fleckenentfernung 52
• Internationale Pflegekennzeichen 52
WARTUNG 53-54
- Reinigung der Maschine 53
• Reinigung des Filters 53
• Beseitigung von Funktionsstörungen 54
MODELL:
SERIENNUMMER:
KAUFDATUM:
Das Gerät ist als Haushaltswaschmaschine einzusetzen, jede anderweitige Nutzung ist unsachgemäß und folglich gefährlich.
Jede Veränderung oder sonstige Manipulierung des Gerätes kann den Benutzer gefährden und Schäden an der Maschine verursachen.
Das Gerät hat ein beträchtliches Gewicht. Beim Verstellen müssen daher besondere Sicherheitsmaßnahmen getroffen werden.
Das Gerät darf nur von Erwachsenen benutzt werden.
Jede Veränderung der Wasser- oder Stromversorgung muss von Fachpersonal durchgeführt werden.
Beim Aufstellen des Gerätes darauf achten, dass das Stromkabel nicht verdreht oder gequetscht wird und für eventuelle Eingriffe problemlos zugänglich ist.
Vor dem Einschalten des Waschautomaten das gesamte Verpackungsmaterial und die Transportsicherungen entfernen, weil andernfalls die Maschine und der Aufstellraum schwere Schäden erleiden können.
Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.
Der Waschautomat darf nicht überfüllt werden.
Während des Betriebs des Waschautomaten jeden Kontakt mit dem aus dem Ablaufschlauch austretenden Wasser vermeiden, da dieses sehr hohe Temperaturen haben kann. Auch die Glasscheibe des Einfüllfensters kann sich während des Betriebs erhitzen und sollte daher nicht berührt werden.
Waschen Sie nur für Maschinenwäsche geeignete Gewebe. Im Zweifelsfall die Herstellerhinweise am Etikett der Wäschestücke beachten (siehe "Pflegekennzeichen").
Vor dem Einlegen von Kleidungsstücken in die Waschmaschine alle Taschen leeren. Harte oder spitze Gegenstände, wie beispielsweise Münzen, Nadeln, Nägel, Schrauben oder Steine können schwere Schäden verursachen.
In der Maschine dürfen keine Kleidungsstücke mit benzinhaltigen Verschmutzungen gewaschen werden. Falls die Flecken mit verdampfenden Mitteln entfernt wurden, müssen diese vor dem Einfüllen in die Waschmaschine vollkommen verdampft sein.
Keine Waschmittel für Handwäsche verwenden, da deren starke Schaumentwicklung die Innenteile des Waschautomaten beschädigen könnte.
Nach dem Waschen von Läufern, Decken oder anderen langfaserigen Geweben den Filter herausnehmen und gegebenenfalls reinigen.
Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.
Die Waschmaschine muss an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.
Die Verwendung von Verlängerungskabeln oder Mehrfachsteckern zum Anschließen der Maschine ist verboten.
Das Gerät darf nicht Witterungseinflüssen ausgesetzt werden.
Am Ende des Waschgangs sorgt eine Sicherung dafür, dass das Einfüllfenster erst nach ungefähr 3 Minuten geöffnet werden kann, damit ungewolltes Öffnen verhindert wird.
Vor Revisionen oder Reinigung der Maschine den Stecker aus der Steckdose nehmen.
Beim Ausstecken des Kabels aus der Steck-dose nicht am Kabel selbst, sondern am Stecker ziehen.
Nach dem Waschen empfiehlt es sich, den Stecker auszustecken und den Wasserhahn zu schließen.
* Wir empfehlen das Einfüllfenster nach dem Waschen geöffnet zu lassen.
Bei Funktionsstörungen auf keinen Fall versuchen, das Gerät selbst zu reparieren. Unsachgemäße Reparaturen können schwere Schäden verursachen und lassen außerdem den Gewährleistungsanspruch verfallen.
Das Gerät darf ausschließlich von dem autorisierten Personal der Kundendienststellen und unter Verwendung von Originalersatzeilen repariert werden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass
eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.
DER HERSTELLER HAFTET NICHT FÜR INFOLGE DER NICHEINHALTUNG DER SICHERHEITSVORSCHRIFTEN UND DER GEBRAUCHSANWEISUNGEN ENTSTEHENDE SCHÄDEN.
BESCHREIBUNG DES WASCHAUTOMATEN
Die Waschmaschine ist ein Elektro-Haushaltsgerät, das jede Art von Gewebe wäscht.
Die Struktur besteht aus Blechplatten, die so behandelt und lackiert sind, dass ihre ästhetischen Vorzüge über lange Zeit hin unverändert erhalten bleiben.
Der Motor und alle Bewegungsteile wurden so konzipiert und realisiert, dass maximale Laufruhe garantiert werden kann.
Die praktische, geräumige Trommel aus Edelstahl schont die Wäsche und garantiert hohe Waschqualität.
Am Bedienfeld befinden sich alle Bedienelemente zur einfachen Anwahl aller gewünschten Wasch- und Trockenprogramme (siehe Bedienfeld und Programmtabelle).
▼ Das große Einfüllfenster erleichtert das Einlegen und Entnehmen der Wäsche.
Die außerordentliche Stabilität der Maschine ist das Ergebnis ständiger Forschungen hinsichtlich der Gewichtsverteilung von sich bewegenden Massen.
A - Einfüllfenster
B - Filter
C - verstellbare Füße
D - Arbeitsplatte
E - Trommel
F - Bedienfeld
Die Installierung muss durch geschultes Personal entsprechend der vom Hersteller gegebenen Anweisungen ausgeführt werden; eine unsachgemäße Installierung kann Personen und Sachschäden verursachen.
Das Gerät kann überall dort aufgestellt werden, wo die Raumtemperatur 3°C nicht unterschreitet. Achten Sie darauf, dass Kabel und Schläuche an der Rückseite des Gerätes nicht gequetscht werden.
Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben fixiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben entfernen und für eventuelle zukünftige Umzüge aufbewahren.
Die Löcher mit den entsprechenden Stöpseln verschließen, die Sie im Plastikbeutel mit der Dokumentation finden.
Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben fixiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben mit Hilfe eines Schraubenschlüssels entfernen.
Einen Schraubenzieher in die Löcher einführen und die 4 Transportsicherungen aus Plastik entfernen, wie in der Abbildung gezeigt.
AUSRICHTEN DER MASCHINE
Nachdem die Maschine an einem geeigneten Ort aufgestellt wurde, muss sie mit Hilfe der verstellbaren Füße (Abb. 4) perfekt gerade ausgerichtet werden. Zum Schluss die Kontermuttern festschrauben.
Wenn die Maschine nicht perfekt gerade ausgerichtet ist, wird ihre Stabilität beeinträchtigt, bei Betrieb entsteht ein lautes Geräusch und sie kann Schaden erleiden.
Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.
Vom Aufstellen der Maschine in frostgefährdeten Räumen wird abgeraten.
WASSERANSCHLUSS
▼ Der Druck der Wasserleitung soll 0,05 bis 1,00 MPa (0,5 - 10 Bar) betragen.
Vor dem Anschließen den Hahn öffnen und eine gewisse Menge Wasser fließen lassen, damit die Rohre durchgespült und von etwaigen Verunreinigungen, wie Sand, Rost, usw. befreit werden (dies ist besonders wichtig, wenn die Maschine lange Zeit nicht gebraucht wurde, oder wenn sie an eine neue Wasserleitung angeschlossen wird).

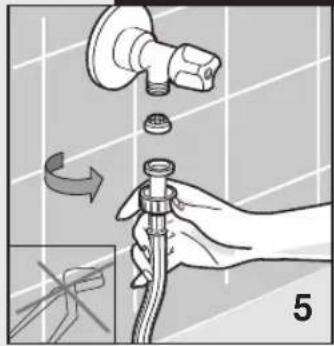

Der Wasserzulaufschlauch muss an einen Kaltwasserhahn mit 3/4" Gewinde angeschlossen werden.
N.B. Bei elektronischen Waschmaschinen mit doppeltem Magnetventil (Warm- und Kaltwasser) wird der rote Schlauch an den Warmwasserhahn und der andere Schlauch an den Kaltwasserhahn angeschlossen. Kann der Warmwasserhahn nicht verwendet werden, müssen beide Schläuche mit Hilfe des entsprechenden mitgelieferten Anschlussstückes an den Kaltwasserhahn angeschlossen werden (siehe Abb. 5A)
Zwischen Hahn und Schlauch die mitgelieferte Filterdichtung installieren und von Hand fest anziehen (Abb. 5).
N.B. Den neuen dem Gerät beiliegenden Schlauch benutzen und keinesfalls den alten Schlauch
▼ Wasserschlauch an die Waschmaschine anflanschen (fig. 9).

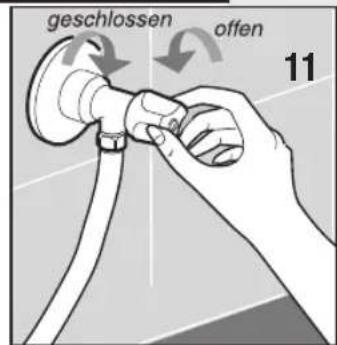

▼ Während des Waschgangs muss der Wasserhahn vollkommen geöffnet sein.
Der Wasserablaufschlauch muss auf einer Höhe von 60 cm bis 90 cm vom Boden positioniert werden (Abb. 7).
Wenn das Wasser direkt in die Abwasserleitung abfließt, wird das freie Ende des Wasserablaufschlauchs in diese Leitung gesteckt, deren Innendurchmesser mindestens 40 mm betragen muss.
Der Ablaufschlauch darf auf keinen Fall luftdicht angeschlossen werden, damit keine Luft in den Siphon dringt und folglich Wasser ausläuft.
Soll das Wasser in ein Waschbecken oder ähnliches geleitet werden, muss die Kurve am freien Ende des Wasserablaufschlauchs mit dem mitgelieferten Bügel gesichert werden. Dann den Schlauch am Waschbeckenrand einhängen und den Bügel fixieren, damit der Schlauch nicht abrutschen kann (Abb. 8). Darauf achten, dass der Ablauf des Waschbeckens sauber ist, damit das Wasser frei abließen kann.
Überprüfen Sie, ob die am Typenschild an der Innenseite der Filterklappe angegebene Spannung mit der Ihres Stromnetzes übereinstimmt (Abb. 9).
Schutzschalter, Stromkabel und Steckdose müssen für die maximale Leistung der Maschine ausgelegt sein, die am Typenschild angegeben ist.
Nach der Installation muss die Stromversorgung oder die Unterbrechung der Stromversorgung durch einen zweipoligen Schalter gewährleistet sein.
▼ Die für den Anschluss der Maschine bestimmte Steckdose muss vorschriftsmäßig geerdet sein. Im gegenteiligen Fall haftet der Hersteller nicht für eventuelle Unfälle (Abb. 10).
▼ Falls die betreffende Steckdose defekt oder ungeeignet ist, muss sie von einem Elektriker ausgewechselt werden.
Der Anschluss der Maschine mittels Verlängerungskabeln oder Mehrfachsteckdosen ist verboten.
▼ Während der Wartung der Maschine muss der Stecker ausgesteckt sein.
▼ Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.
▼ Falls das Kabel beschädigt sein sollte, ist der Kundendienst hinzuziehen.
Stellen Sie die Waschmaschine so auf, dass das Kabel problemlos zugänglich ist, damit es im Bedarfsfall ausgesteckt werden kann.
GEBRAUCH DER MASCHINE
VOR DEM GEBRAUCH
Achtung: Bevor erstmals mit der Maschine gewaschen wird, einen kurzen Waschgang ohne Wäsche durchführen.
Dadurch wird die einwandfreie Funktion des Waschautomaten geprüft und die Trommel gespült.
Vor jedem Waschgang:
▼ Kontrollieren, ob die Wasseranschlüsse in Ordnung sind, der Ablaufschlauch korrekt angebracht (siehe Wasseranschluss) und der Hahn geöffnet ist.
▼ Mit trockenen Händen den Stecker in die Steckdose stecken.
▼ die Wäsche nach Gewebeart sortieren (siehe Pflegekennzeichen).
Sicherstellen, dass sich keine Fremdkörper in den Taschen der Kleidungsstücke befinden, welche die Wäsche, die Maschine oder den Filter beschädigen könnten.
Die Waschmaschine ist mit einer Waschmittelschublade mit drei Kammern ausgestattet.
Kammer für Waschpulver für Vorwäsche oder Einweichen (1)
Kammer für Waschpulver für Hauptwäsche (2)
ammer für Weichspülen, Parfümieren, Stärken oder Bleichen (3).
Verwenden Sie ein Waschmittel mit gebremster Schaumentwicklung und Weichspüler (wo erforderlich) für Waschautomaten. Die jeweiligen Mengen sind auf den Packungen der Waschmittel angegeben.
NB: Geben Sie nicht zuviel Waschmittel in die Kammer, weil sonst viel Schaum entsteht und das Waschergebnis beeinträchtigt wird.
Zu wenig Waschmittel kann ebenfalls das Waschergebnis beeinträchtigen.
NB: Beim Einfüllen des Waschmittels darauf achten, dass dieses nicht in die Kammer für Weichspüler gelangt, da sonst mit Schaum gespült wird und weiße Flecken auf der Wäsche zurückbleiben können. Sollte hingegen Weichspüler in die Waschmittelkammer gelangen, könnte die Waschkraft beeinträchtigt werden.
BEI MODELLEN MIT BEHÄLTER FÜR FLÜSSIGWASCHMITTEL
NB: Wenn Sie Flüssigwaschmittel verwenden (für Waschprogramme ohne Vorwäsche empfehlenswert), setzen Sie dazu den speziellen Behälter (falls vorgesehen) in die mittlere Kammer Nr.2 ein (wie nebenstehend gezeigt), und füllen das Mittel bis zur Markierung ein.
Wenn Sie Waschpulver verwenden, daran denken den Behälter wieder herauszunehmen.
▼ Vor dem Einschalten der Maschine die Waschmittelschublade schließen.
Achtung: Die Waschmittelschublade nie herausziehen, während die Maschine in Betrieb ist, weil sonst Wasser austreten könnte.
Bestimmte Flecken können allein durch Waschen in der Waschmaschine nicht beseitigt werden. Bevor irgendwelche Flecken behandelt werden, muss an einer unsichtbaren Stelle ausprobiert werden, ob das Gewebe farbecht ist. Flecken immer vom Rand ausgehend zur Mitte hin bearbeiten, damit keine Ränder entstehen. Nachstehend geben wir einige Ratschläge zur Entfernung von Flecken.
Wachs: Das Wachs vorsichtig mit einem Messer mit abgerundeter Spitze abschaben und den Stoff anschließend zwischen zwei saugfähige Bögen Papier legen und mit dem heißen Bügeleisen das restliche Wachs entfernen.
Kugelschreiber und Filzstift: Mit einem weichen, mit Äthylalkohol getränkten Tuch vorsichtig betupfen, damit der Fleck nicht vergrößert wird.
- Stockflecken und Schimmel: Sofern das Gewebe bleichmittelfest ist, einen Waschzyklus durchführen, wobei das Bleichmittel in die spezielle Kammer eingefüllt wird (siehe Tabelle der Waschprogramme). Andernfalls die Schmutzstellen mit 10%igem Wasserstoffperoxid anfeuchten und 10 bis 15 Minuten einwirken lassen.
● Leichte Bügeleisenverbrennungen: wie für Stockflecken und Schimmel beschrieben vorgehen.
● Rost: Einen Rostfleckenentferner nach Gebrauchsanweisung benutzen.
● Kaugummi: Das Gewebe energisch mit Eis-
würfeln abreiben und danach mit einem mit Azeton angefeuchteten Lappen nachreiben.
- Lack: Lackflecken nicht vollständig trocknen lassen, sondern unverzüglich mit dem auf der Packung angegebenen Lösemittel (z.B. Wasser, Terpentin, Trichloräthylen) behandeln, mit Seifenwasser auswaschen und spülen.
- Lippenstift: Flecken auf Baumwolle oder Wolle mit Äther behandeln; für Seide Trichloräthylen verwenden.
- Nagellack: die befleckte Seite auf saugfähiges Papier legen und die andere Seite mit Azeton anfeuchten. Das Papier häufig wechseln und weitermachen, bis der Fleck vollständig entfernt ist.
Schlamm oder Teer: den Fleck mit etwas frischer Butter einreiben, einwirken lassen und danach mit Terpentinöl waschen.
● Gras: Vorsichtig einseifen und mit verdünntem Bleichmittel behandeln. Bei Wolle hat sich 90%iger Alkohol bewährt.
Blut: in kaltem Salzwasser einweichen und anschließend mit Waschseife waschen.
INTERNATIONALE PFLEGEKENNZEICHEN
Um für jedes Wäschestück das richtige Programm wählen zu können, sollten Sie sich die Kennzeichen auf dem Herstelleretikett ansehen. Die folgende Tabelle soll Ihnen beim Lesen der Symbole behilflich sein.
| Normale Wäsche | Bügeltemperatur bis 200° | Ausgebreitet trocknen | |
| Schonwäsche | Bügeltemperatur bis 150° | Aufgehängt trocknen | |
| Waschtemperatur bis 95° | Bügeltemperatur bis 100° | Auf Kleiderbügel trocknen | |
| Waschtemperatur bis 60° | Nicht bügeln | Im Trockner bei normaler Temperatur trocknen | |
| Waschtemperatur bis 40° | Chemische Reinigung mit Lösemittel | Im Trockner bei niedriger Temperatur trocknen | |
| Waschtemperatur bis 30° | Chemische Reinigung nur mit Benzin, reinem Alkohol und R113 | ||
| Handwäsche | Chemische Reinigung nur mit Perchlorat, Benzin, reinem Alkohol, R111 und R113 | Nicht im Trockner trocknen | |
| Nicht Waschen | Nicht chemisch reinigen | ||
| In kaltem Wasser bleichen | |||
| Nicht bleichen |
Die Waschmaschine ist so konstruiert, dass sie keine besondere Wartung erfordert, und muss lediglich regelmäßig gereinigt werden.
Vor dem Reinigen der Maschine den Stecker aus der Steckdose nehmen und den Wasserhahn schließen.
REINIGUNG DES WASCHAUTOMATEN
Die Außenstruktur und die Plastikteile der Waschmaschine dürfen ausschließlich mit einem weichen feuchten Tuch gereinigt werden.
ACHTUNG!! Für die Reinigung des Waschautomaten keinesfalls chemische Substanzen, scheuernde Mittel, Alkohol, Seife, Benzin oder andere Lösemittel verwenden, da diese das Gerät beschädigen können. (Abb.20)
Nach der Arbeit das Einfüllfenster einige Zeit geöffnet lassen, damit die Gummiteile trocknen können.
Die Waschmittelkammern müssen regelmäßig gesäubert werden. Dazu die Kammern herausziehen und unter Fließendwasser waschen(Abb. 2(Abb. 20/A). Anschließend die Kammern wieder einsetzen.
Wie wird die Waschmittelschublade entnommen (Abb. A oder B, modellabhängig)
- Ist auf der Kammer für das Weichspülmittel "3" die Aufschrift "PUSH" zu sehen:
- die Waschmittelschublade öffnen ;
- mit der rechten Hand auf die mit "PUSH" beschriftete Stelle drücken und mit der anderen Hand die Schublade herausziehen .(Abb. A).
- Ist auf der Kammer für das Weichspülmittel "3" die Aufschrift "PUSH" nicht zu sehen:
- die Waschmittelschublade öffnen;
- mit beiden Händen ergreifen und leicht nach unten drücken; die Schublade herausziehen (Abb. B).
REINIGUNG DES FILTERS
ACHTUNG! Vor Reinigen des Filters muss sichergestellt werden, dass die Maschine leer ist. Den Filter nicht ausbauen, während die Waschmaschine funktioniert oder Wasser enthält.
Ein Wischtuch bereitlegen oder ein niedriges Gefäß unter die Filterklappe stellen, um das noch in der Maschine verbliebene Wasser aufzufangen. Die Filterklappe öffnen und den Filter nach links drehen und herausnehmen (Abb. 21).
Der Filter muss regelmäßig gereinigt werden.
Den Filter unter Fließendwasser ausspülen und alle Rückstände entfernen. Den Filter im Uhrzeigersinn wieder einschrauben und kontrollieren, ob er perfekt schließt.
BESEITIGUNG VON FUNKTIONSSTÖRUNGEN
Bevor Sie sich bei einer Funktionsstörung an den Kundendienst wenden, sollten Sie prüfen, ob deren Ursache unter den nachstehenden Fällen zu finden ist.
Die Maschine funktioniert nicht (Kontrolllampen ausgeschaltet)
- Prüfen Sie, ob:
1) Spannung vorhanden ist
2) Der Stecker richtig eingesteckt ist
3) Die Ein/Aus-Taste gedrückt, oder der Programmschalter eingeschaltet, das heißt herausgezogen ist.
Die Maschine funktioniert nicht (Kontrolllampen eingeschaltet)
- Prüfen Sie, ob:
1) Der Programmschalter auf das gewünschte Programm gestellt ist
2) Das Einfüllfenster korrekt geschlossen ist
3) Die Starttaste gedrückt ist (nur bei elektronischen Modellen)
4) Den folgenden Absatz "Kein Wasserzulauf" beachten.
Kein Wasserzulauf
- Prüfen Sie, ob:
1) Die Leitungen Wasser führen
2) Der Wasserzulaufschlauch an die Maschine angeschlossen ist
3) Der Wasserhahn geöffnet ist
4) Der Filter verstopft ist. In diesem Fall das Gerät vom Netz trennen und den Filter reinigen.
Die Maschine füllt und entleert ständig Wasser
- Prüfen Sie, ob:
1) Der Ablaufschlauch auf der richtigen Höhe angebracht ist (60-90 cm)
2) Das Ende des Ablaufschlauchs nicht in Wasser eingetaucht ist.
Die Maschine pumpt das Wasser nicht ab und schleudert nicht
- Prüfen Sie, ob:
1) Der Ablaufschlauch richtig angeschlossen ist
2) Der Ablaufschlauch nicht geknickt ist
3) Der Ablauffilter nicht verschlossen ist
4) Die Schleuderfunktion nicht ausgeschlossen ist
5) Die Funktion Stopp mit Wasser (Knitterschutz) nicht eingestellt ist.
Die Maschine vibriert und läuft geräuschvoll
- Prüfen Sie, ob:
1) Alle Transportsicherungen entfernt wurden
2) Die Maschine perfekt gerade aufgestellt ist
3) Große Wäschestücke, wie Bettlaken, Tisch-tücher, usw. nicht gleichmäßig in der Trom-mel verteilt sind.
Das Einfüllfenster lässt sich nicht öffnen
1) Die Wartezeit von 3 Minuten nach Ende des Waschgangs, oder bei elektronischen Maschinen das Einschalten der LED "Ende" abwarten.
Die Wäsche ist mangelhaft geschleudert
- Prüfen Sie, ob:
1) Die Wäsche gleichmäßig in der Trommel verteilt ist
2) Die richtige Schleuderdrehzahl gewählt wurde.
Der Betrieb der Maschine wird unterbrochen
- Prüfen Sie, ob:
1) Die Stromversorgung ausgefallen ist.
Das Waschmittel wird nicht vollständig eingespült
- Prüfen Sie, ob:
1) Der Wasserhahn geöffnet ist
2) Der Filter zwischen Wasserhahn und Zulaufschlauch verschmutzt ist.
Die Wäsche wird nicht richtig sauber
- Prüfen Sie, ob:
1) Zuviel Wäsche in die Trommel gefüllt wurde
2) Eine ausreichende Menge Waschmittel benutzt wurde
3) Das passende Waschprogramm gewählt wurde.
Die Wäsche ist eingegangen oder verblasst
- Prüfen Sie, ob:
1) Das passende Waschprogramm gewählt wurde
2) Die richtige Waschtemperatur eingestellt wurde.
Die Maschine trocknet nicht (nur bei Wasch- trockner)
- Prüfen Sie, ob:
1) Der Wasserhahn geöffnet ist
2) Der Ablauffilter sauber ist
3) Die Waschmaschine eingeschaltet ist (Betriebs-Kontrolllampe eingeschaltet)
4) Der Programmschalter auf einen der Programmschritte mit dem Symbol für Trocknen gestellt ist
5) Der Wahlschalter für die Trockenzeit nicht auf "0" gestellt ist
6) Die Taste für 1/2 Füllung gedrückt ist
7) Die Taste für "Schleuderausschluss" nicht gedrückt ist.
Falls Ihre Maschine trotz dieser Kontrollen weiterhin nicht funktionieren sollte, wenden Sie sich an das nächstgelegene Kundendienstzentrum.
Geben Sie dabei bitte das Modelle, die Seriennummer und die Art der Störung an. Die Geräte-daten finden Sie an der Innenseite der Filterklappe.
Diese Angaben erlauben dem Techniker des Kundendienstzentrums die erforderlichen Ersatzteile zu besorgen und die Reparatur schnell und effizient durchzuführen.
-
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
广力云智慧零售收银系统
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
- ENTFERNEN DERTRANSPORTSICHERUNG
- DER WIEDEREINBAU DER VERRIEGELUNG ERFOLGT IN DIESER REIHENFOLGE:
- justieren mittels verstellbarer Füße
- wasseranschluß
- Aufhängevorrichtung
- elektrische Anschluß
- einfülltüre
- Waschmittel-einfüllbecken
- Programmwahl und Start
- ausschalten des Gerätes
- Schleuderwahltaste
- taste 500/800
- Sparprogramm-Taste
- drucktaste halt bei vollem Bottich
- Temperaturwahlschalter (T)
- Filter-reinigung
- Dear customer,
- INHALTSVERZEICHNIS
- BESCHREIBUNG DES WASCHAUTOMATEN
- AUSRICHTEN DER MASCHINE
- WASSERANSCHLUSS
- GEBRAUCH DER MASCHINE
- VOR DEM GEBRAUCH
- BEI MODELLEN MIT BEHÄLTER FÜR FLÜSSIGWASCHMITTEL
- INTERNATIONALE PFLEGEKENNZEICHEN
- REINIGUNG DES WASCHAUTOMATEN
- Wie wird die Waschmittelschublade entnommen (Abb. A oder B, modellabhängig)
- REINIGUNG DES FILTERS
- BESEITIGUNG VON FUNKTIONSSTÖRUNGEN
- Die Maschine funktioniert nicht (Kontrolllampen ausgeschaltet)
- Die Maschine funktioniert nicht (Kontrolllampen eingeschaltet)
- Kein Wasserzulauf
- Die Maschine füllt und entleert ständig Wasser
- Die Maschine pumpt das Wasser nicht ab und schleudert nicht
- Die Maschine vibriert und läuft geräuschvoll
- Das Einfüllfenster lässt sich nicht öffnen
- Die Wäsche ist mangelhaft geschleudert
- Der Betrieb der Maschine wird unterbrochen
- Das Waschmittel wird nicht vollständig eingespült
- Die Wäsche wird nicht richtig sauber
- Die Wäsche ist eingegangen oder verblasst
- Die Maschine trocknet nicht (nur bei Wasch- trockner)
Marke : Saivod
Modell : Superior 800
Kategorie : Waschmaschine
