MODE D'EMPLOI SAS-DVRWCA10 KONIG

Cette horloge de style est idéale pour la sécurité et une surveillance cachée. Le boîtier de l'horloge contient une caméra de la dimension d'une tête d'épingle et un lecteur de carte mémoire Micro SD (la carte mémoire Micro SD n'est pas incluse) pour l'enregistrement. Une technologie de détection de mouvement unique y est intégrée. L'enregistrement fonctionne de manière continue mais les données ne sont pas mémorisées s'il n'y a pas de mouvement détecté. Si un mouvement est détecté, l'enregistrement commencera à mémoriser les données des 3 dernières secondes avant qu'il ait été détecté. Cette technologie permet qu'aucun mouvement ne soit perdu et que tout soit capturé. Le dispositif SAS-DVRWCA10 est doté d'une télécommande pour une commande aisée.

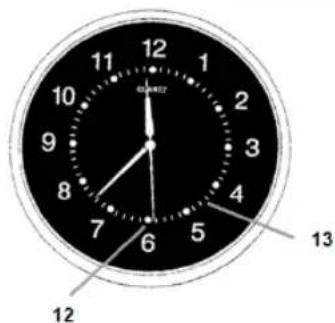

Description de l'horloge

1. Connecteur d'alimentation 6 V DC
2. Voyant d'ALIMENTATION
3. Voyant de DÉTECTION
4. Sortie vidéo AV
5. Connecteur USB
6. Emplacement de la CARTE mémoire Micro SD
7. Microphone

1. Bouton RÉGLAGE
2. Bouton DÉTECTION
3. VIBREUR
4. Interrupteur MARCHE/ARRÊT
5. Objectif de la CAMÉRA
6. Récepteur IR (Infrarouge) de la télécommande

Réglages

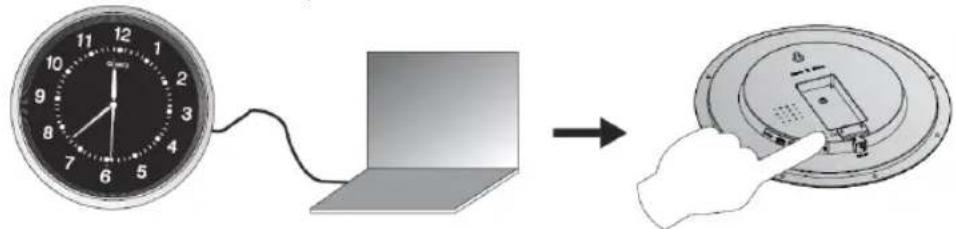

1. Branchez l'horloge à votre ordinateur personnel ou à votre ordinateur portable avec un câble USB. Alimentez le dispositif.

1. Ouvrez le dossier et sélectionnez DvXSet.exe pour la saisie des paramètres.

Date: Cliquez sur l'année, le mois et le jour pour régler la date. Utilisez les boutons vers le haut et vers le bas pour ajuster les paramètres.

KÖNIG

FRANÇAIS

Time: Cliquez sur l'heure, les minutes et les secondes pour régler l'heure. Utilisez les boutons vers le haut et vers le bas pour ajuster les paramètres.

Stamp Date Format: Sélectionnez YY/MM/DD, DD/MM/YY ou MM/DD/YY. Utilisez le bouton de direction vers le bas pour ajuster les paramètres.

Motion Detection Sensitivity: Sélectionnez la sensibilité du détecteur de mouvement de 1 à 5. Utilisez le bouton de direction vers le bas pour ajuster le paramètre. (Le paramètre réglé à 5 est équivalent à la sensibilité la plus élevée, Le paramètre réglé à 3 est recommandé).

Light Frequency (Hz): Sélectionnez la fréquence de courant de secteur de votre pays. Par exemple, en Europe, elle est de 50 Hz : pour les États-Unis, elle est de 60 Hz. Utilisez le bouton de direction vers le bas pour sélectionner.

Image Quality: Sélectionnez la qualité d'enregistrement, High-HD, Standard ou Faible VGA. Utilisez le bouton de direction vers le bas pour sélectionner.

Overwrite: Si la carte mémoire SD doit être réécrite quand la capacité de mémoire est pleine, alors sélectionnez ON. Si la réécriture n'est pas voulue, alors sélectionnez OFF. Utilisez le bouton de direction vers le bas pour sélectionner.

Bell: Si vous voulez entendre un bip sonore, appuyez sur le bouton de la télécommande ou le détecteur de mouvement, ensuite sélectionnez ON. Sinon, sélectionnez OFF. Utilisez le bouton de direction vers le bas pour sélectionner.

Après avoir ajusté tous les paramètres, cliquez sur SAVE et ensuite appuyez sur le bouton RÉGLAGE sur le derrière de la caméra pendant une durée de 3 à 5 secondes pour mémoriser les paramètres dans le détecteur de mouvement.

Installation de l'horloge

1. Placez l'horloge à l'emplacement voulu, près d'un mur. Il est recommandé de la placer à une hauteur d'environ 2 mètres. Remarque : la caméra est montée à l'intérieur de l'horloge avec un angle de 17 degrés vers le bas. L'angle de vue de l'objectif est de 45 degrés.

2. Branchez l'adaptateur d'alimentation AC/DC.

Remarque : regardez les fichiers enregistrés après l'installation pour vérifier que la hauteur d'installation et d'angle de vue correspondent à vos besoins.

1. Insérez une pile de 1,5 V de type AA dans le compartiment de pile de l'horloge.

2. Insérer une carte de mémoire Micro SD (32 Go maximum).

3. Insérez le câble d'alimentation électrique dans le connecteur d'alimentation DC et à la prise murale. Mettez sous tension. Le voyant d'alimentation et de détection s'allume.

4. Pour l'utilisation de la fonction de détection de mouvement, appuyez le bouton de détection (ou à l'aide de la télécommande) pour activer la fonction de détection. Le voyant clignotera plusieurs fois et ensuite s'éteindra. Quand un mouvement est détecté, le voyant de mise en veille clignote une seule fois. Pour arrêter cette fonction, appuyez à nouveau le bouton de détection. Le voyant de mise en veille s'allume à nouveau. Deux bips sonores seront émis si la fonction est activée. Un bip sonore sera émis si la fonction est désactivée.

5. Les différentes fonctions peuvent être également effectuées à l'aide de la télécommande.

A. Démarre l'enregistrement manuel (la détection de mouvement est désactivée et le détecteur de mouvement enregistrera de manière continue jusqu'à ce que le bouton d'arrêt ait été appuyé) B. Arrête l'enregistrement manuel C. Active la détection de mouvement D. Active la détection de mouvement Remarque : la télécommande utilise une transmission infrarouge, cela signifie que vous devez diriger la télécommande vers l'horloge pour la faire fonctionner.

1. L'horloge commence à enregistrer à partir des 3 dernières secondes avant que le mouvement ait été détecté et pendant 15 secondes après la dernière détection avec un minimum de 18 secondes d'enregistrement. Quand un mouvement est continuellement

KÖNIG

FRANÇAIS

détecté, le détecteur de mouvement enregistrera de manière continue. La durée d'enregistrement d'un unique fichier ne devrait pas dépassée 15 minutes.

1. L'horloge peut être connectée directement à un écran ou à une TV pour une vision ou une lecture en temps réel. Utilisez le câble vidéo AV pour la connexion (AV OUT) et branchez l'adaptateur d'alimentation AC/DC. Quand il est connecté à un moniteur ou à une TV, les indications suivantes peuvent être affichées à l'écran.

A. Le détecteur de mouvement est en train d'enregistrer
B. Détection de mouvement
C. Heure et date courante
D. Heure d'enregistrement

1. Pour la lecture et le transfert de fichier, connectez l'horloge par un câble USB à un ordinateur personnel ou à un ordinateur portable. Allumez l'horloge. Ouvrez le fichier pour regarder les dossiers. Ouvrir le dossier VIDEO pour la lecture des enregistrements ou pour copier/effacer les fichiers (la lecture des fichiers nécessite un lecteur de fichiers qui supporte les fichiers au format AVI).

Spécifications

• Résolution : 2 Mégapixels, dimension de l'image réelle 1280 x 720
- Format vidéo : AVI, 30 images/s avec bande sonore
• Heure d'enregistrement : 2 Go pour 50 minutes de vidéo à une résolution de 1280 x 720, 2 Go pour 110 minutes de vidéo à la résolution de 720 x 480

• Objectif de la caméra : 3 mm/720 TVL
• Angle de vue : 45°
- Carte mémoire SD supportée : 32 Go maximum (carte mémoire SD non incluse)
- Dimension Fichier Vidéo : 38 Mo/min avec une résolution 1280 x 720, 18 Mo/min avec une résolution de 720 x 480

• Port USB: 2.0
- Sortie AV : 3,5 mm
• Durée de Pré-enregistrement : 3 secondes
• Portée de la télécommande : 10 mètres
- Alimentation électrique : 6 V/800 mA (pour la caméra et l'enregistreur vidéo numérique DVR)
- Batterie : 1x AA 1,5 V (pour l'horloge, non incluse)
• Dimensions : 363 x 45 mm

Précautions de sécurité

Ce produit doit être démonté UNIQUEMENT par un technicien autorisé quand l'entretien est nécessaire.

Débranchez l'appareil et les autres équipements du secteur s'il y a un problème.

Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Nettoyez uniquement le produit avec un chiffon sec.

N'utilisez pas de solvants ni des produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation de l'appareil ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Generale :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ces produits.

Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente.

La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit.

Veuillez contacter notre centre de service à la clientèle pour plus d'assistance :

via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm

via courriel : [e-mail]

via téléphone : [phone] (aux heures de bureau)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, PAYS-BAS
