Type de produit	Télémètre laser
Marque	Leica
Modèle	Disto D410
Dimensions (L x l x H)	120 x 55 x 28 mm
Poids (avec piles)	150 g
Alimentation	2 piles AAA 1.5 V
Portée maximale	200 m
Précision	± 1.0 mm
Fonctions principales	Mesure de distance, surface, volume, Pythagore, addition/soustraction, mesure continue, suivi
Technologie de connexion	Bluetooth® Smart
Écran	Écran LCD rétroéclairé
Niveau à bulle	Numérique intégré
Indice de protection	IP54 (résistant aux éclaboussures et à la poussière)
Classe laser	Classe 2 (visible, sans danger pour les yeux en usage normal)
Autonomie	Jusqu'à 10 000 mesures
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Réparabilité	Réparation par un centre de service agréé Leica
Pièces détachées disponibles	Piles, sangle, étui de protection
Accessoires inclus	Sangle, étui, piles, manuel d'utilisation
Garantie	2 ans (sous réserve des conditions générales)

FOIRE AUX QUESTIONS - Disto D410 LEICA

Comment allumer et éteindre le Leica Disto D410 ?

Appuyez sur le bouton ON (généralement le bouton central ou supérieur) pour allumer. Pour éteindre, maintenez le même bouton enfoncé pendant 2 secondes ou l'appareil s'éteint automatiquement après 3 minutes d'inactivité.

Quelle est la portée maximale du Leica Disto D410 ?

La portée maximale est de 200 mètres en conditions optimales (bonne visibilité, cible réfléchissante). Dans des conditions difficiles (forte luminosité, cibles sombres), la portée peut être réduite.

Comment changer les piles du télémètre ?

Retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil. Insérez deux piles AAA en respectant la polarité (+/-). Refermez le couvercle en veillant à ce qu'il soit bien enclenché.

Le Leica Disto D410 est-il étanche ?

Il possède un indice de protection IP54, ce qui signifie qu'il est protégé contre les éclaboussures d'eau et la poussière. Il n'est pas conçu pour être immergé.

Comment utiliser la fonction de mesure de surface ?

Allumez l'appareil et appuyez sur le bouton Fonction jusqu'à voir l'icône de surface (un rectangle). Mesurez la longueur puis la largeur. L'appareil calcule et affiche automatiquement la surface.

Le Leica Disto D410 dispose-t-il du Bluetooth ?

Oui, il est équipé de la technologie Bluetooth® Smart pour se connecter à des applications mobiles comme Leica DISTO Plan ou Leica DISTO Sketch. Cela permet de transférer les mesures en temps réel.

Comment calibrer ou vérifier la précision de l'appareil ?

Le Leica Disto D410 ne nécessite pas de calibrage utilisateur. Pour vérifier la précision, mesurez une distance de référence connue (par exemple 1 mètre). Si l'erreur dépasse ±1,0 mm, contactez un centre de service agréé.

Que faire si l'écran affiche 'Err' ou un message d'erreur ?

Les messages d'erreur peuvent indiquer une mesure hors de portée, une cible trop réfléchissante ou un problème de batterie. Consultez le manuel pour la signification exacte du code. Retirez et remettez les piles pour réinitialiser.

Comment nettoyer et entretenir le télémètre ?

Nettoyez l'appareil avec un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon. N'utilisez jamais de solvants ou de produits abrasifs. Protégez la fenêtre laser des rayures.

Quels accessoires sont disponibles pour le Leica Disto D410 ?

Les accessoires courants incluent un étui de protection, une sangle de poignet, un trépied, une cible réfléchissante et des piles de rechange. Certains accessoires sont inclus dans la boîte.

MODE D'EMPLOI Disto D410 LEICA

Avant de démarrer l'appareil 2

Introduction 2

Vue d'ensemble 2

Écran de mesure de base 3

Écran de sélection 3

Viseur numérique (caméra) 4

Mise en place des batteries 4

Utiliser l'appareil 5

Mise sous / hors tension 5

Suppression 5

Codes de message 5

Pièce finale multifonctionnelle 5

Mesure continue / minimum-maximum 5

Viseur numérique (caméra) 6

Réglages 7

Vue d'ensemble 7

Unités de distance 8

Activation/Désactivation du bip 8

Désactivation/activation du verrouillage de touche 8

Activation du verrouillage de touche 8

Calibrage du capteur d'inclinaison (calibrage de l'inclinaison) 9

Favoris personnalisés 10

Éclairage 10

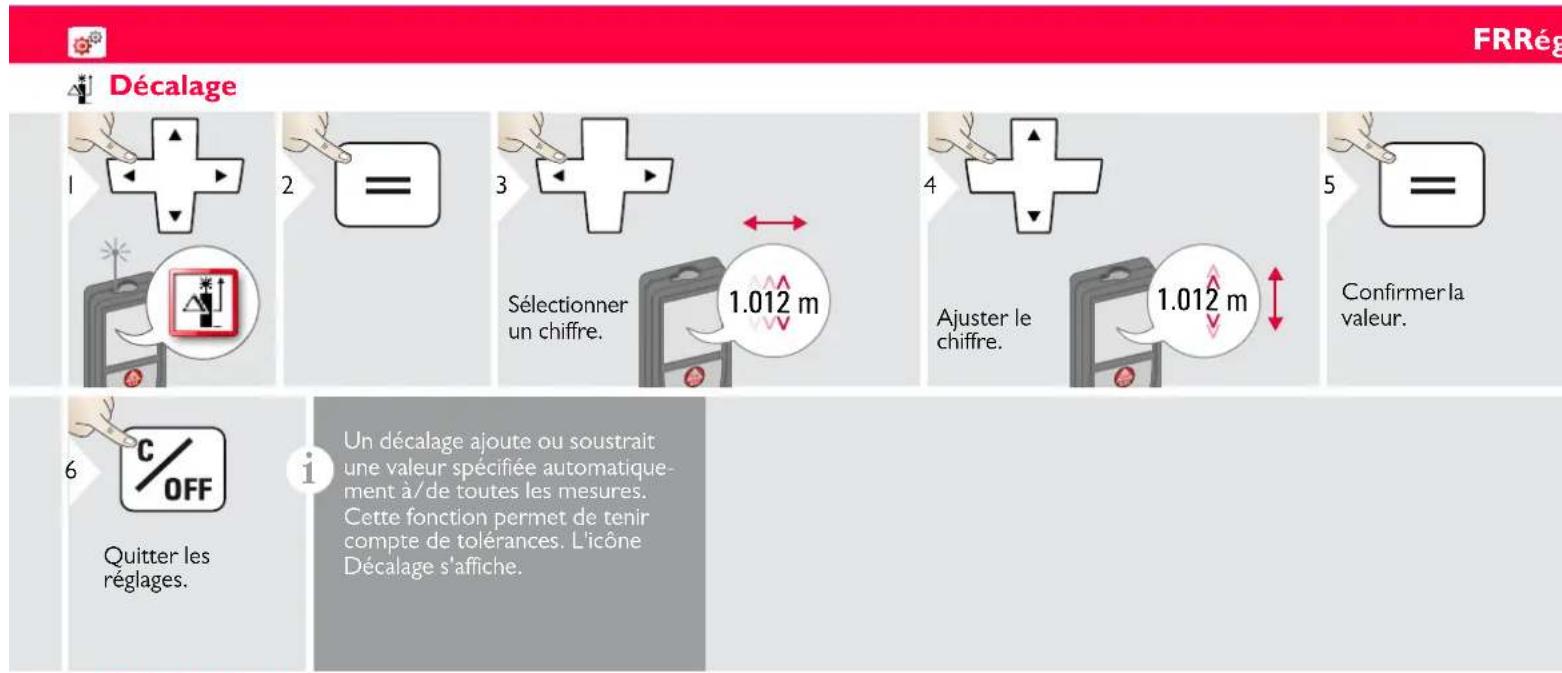

Décalage 11

Réinitialisation

Fonctions 12

Vue d'ensemble 12

Retardateur de mesure 12

Réglage de la référence de mesure / trépied 13

Mémoire 14

Mesure d'une distance simple 14

Mode horizontal intelligent 14

Surface 15

Volume 16

Piquetage 17

Caractéristiques techniques 19

Codes de message 20

Entretien 20

Toute question sur la garantie 20

Consignes de sécurité 20

Responsabilité 20

Utilisation conforme 21

Utilisation non conforme 21

Risques liés à l'utilisation 21

Conditions d'application 21

Tri sélectif 21

Compatibilité électromagnétique (CEM) 22

Lire attentivement les consignes de sécurité et le manuel avant d'utiliser le produit pour la première fois.

Le responsable du produit doit s'assurer que tous les utilisateurs comprennent et respectent les consignes qui suivent.

Les symboles utilisés ont la signification suivante :

ATTENTION

Indique une situation potentiellement périlleuse pouvant entraîner de graves blessures voire la mort si elle n'est pas évitée.

PRUDENCE

Risque ou utilisation non conforme susceptible de provoquer des dommages dont l'étendue est faible au niveau corporel, mais peut être importante au niveau matériel, financier ou écologique.

Paragraphes importants auxquels il convient de se référer en pratique car ils permettent d'utiliser le produit de manière efficace et techniquement correcte.

FRAva

Vue d'ensemble

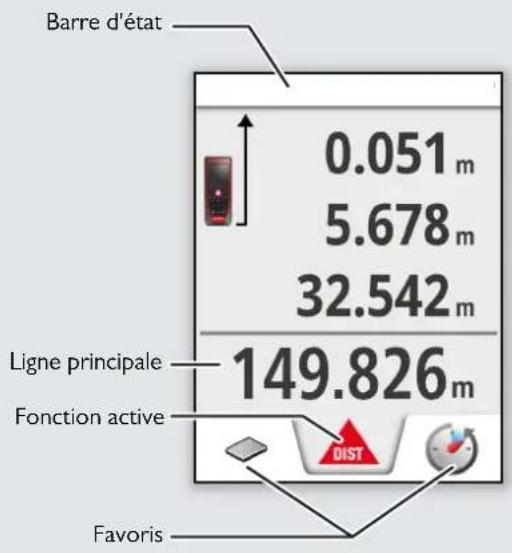

Écran de mesure de base

FRAva

Écran de sélection

Viseur numérique (caméra)

Mise en place des batteries

FRUti

Mise sous / hors tension. Suppression des codes de message.

Si aucune touche n'est actionnée pendant 180 s, l'appareil s'éteint tout seul.

2x C/OFF Quitter la fonction actuelle. Activer le mode par défaut.

Si l'icône Info s'affiche avec un nombre, suivre les instructions de la section "Codes de message". Exemple :

Pièce finale multifonctionnelle

i L'orientation de la pièce finale est automatiquement détectée et le point zéro ajusté en conséquence.

Mesure continue / minimum-maximum

Les distances minimum et maximum mesurées s'affichent (min, max). La dernière valeur mesurée s'affiche sur la ligne principale.

Utilisé pour mesurer en diagonale dans l'espace (valeurs maximales) ou la distance horizontale (valeurs minimales).

Arrête la mesure continue / minimum-maximum.

Leica DISTO™ D410 820691

FRUti

Viseur numérique (caméra)

C'est une grande aide pour les mesures en plein air. Le viseur numérique intégré (caméra) montre la cible sur l'écran. L'instrument mesure au milieu du réticule, même si le point laser n'est pas visible. Des erreurs de parallaxe se produisent quand la caméra de localisation de point est utilisée sur des cibles proches. Le laser apparaît alors décalé sur le réticule. Dans ce cas, se référer au point laser réel.

Vue d'ensemble

	Unités de distance
	Bip
	Verrouillage du clavier
	Calibrage de l'inclinaison
	Favoris
	Eclairage
	Décalage
	Réinitialisation
	Information

Unités de distance

Commuter entre les unités de mesure suivantes :

0.00 m	0.00 ft
0.000 m	0.00 in
0.0000 m	0 l/32 in
0.0 mm	0'00" l/32

Confirmer le réglage.

Quitter les réglages.

Activation/Désactivation du bip

Pour activer, répéter la procédure.

Quitter les réglages.

Désactivation/activation du verrouillage de touche

Pour désactiver, répéter la procédure. Le verrouillage de touche est actif quand l'appareil est éteint.

Activation du verrouillage de touche

Calibrage du capteur d'inclinaison (calibrage de l'inclinaison)

Favoris personnalisés

Sélectionner la fonction favorite.

Presser la touche de sélection gauche ou droite. La fonction est définie comme favori au-dessus de la touche de sélection correspondante.

Quitter les réglages.

Sélectionner les fonctions favorites pour y accéder rapidement.

Raccourci : presser pendant 2 s une touche de sélection en mode mesure.

Éclairage

Sélectionner la luminosité.

Confirmer le réglage.

Quitter les réglages.

Pour économiser de l'énergie, réduire la luminosité si elle n'est pas nécessaire.

FUNC

Vue d'ensemble

	Retardateur de mesure
	Réglage de la référence de
	Mémoire
	Mesure de distance simple
	Mode horizontal intelligent
	Surface

Retardateur de mesure

Le retardateur démarre à la pression de la touche MARCHE/Mesure.

Réglage de la référence de mesure / trépied

Distance mesurée depuis la face arrière de l'appareil (réglage par défaut).

Distance mesurée à partir d'un adaptateur Leica DISTO FTA 360 (icône de verrouillage = en permanence)

Distance mesurée en permanence depuis le filetage du trépied.

Distance mesurée depuis la face avant de l'appareil (symbole verrou = en permanence).

Confirmer le réglage.

Si l'appareil est éteint, la référence par défaut est restaurée (face arrière de l'appareil). Si vous utilisez un adaptateur Leica DISTO d'origine, il n'est pas nécessaire d'adapter la référence au filetage du trépied!

Mémoire

Supprimer la mémoire.

Reprendre la valeur pour d'autres actions.

Utiliser les touches de navigation haut/bas pour visualiser plus de résultats détaillés de la mesure spécifique.

Raccourci

Mesure d'une distance simple

Des erreurs peuvent se produire lors de mesures sur des liquides incolores, du verre, du polystyrène ou des surfaces semi-perméables, ou en cas de visée de surfaces très brillantes. Lorsqu'on vise une surface sombre, le temps de mesure augmente.

Mode horizontal intelligent

Leica DISTO™ D410 820691

FRFon

Surface

Le résultat s'affiche sur la ligne principale et la valeur mesurée au-dessus. Mesures partielles / fonction Peintre : Presser + ou - avant le démarrage de la première mesure. Mesurer et ajouter ou soustraire des distances. Terminer avec =. Mesurer une 2e longueur.

FRFon

Volume

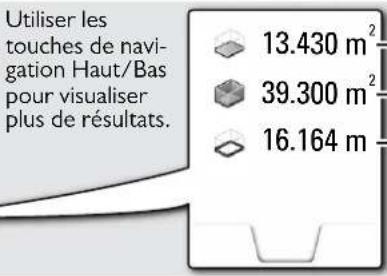

Surface de plafond / au sol Surfaces murales Périmètre

FRFon

Piquetage

Il est possible de saisir deux distances différentes (a et b) pour reporter des longueurs mesurées définies.

Confirmer la valeur "b" et démarrer la mesure.

Déplacer l'appareil lentement le long de la ligne de piquetage. La distance jusqu'au piquetage suivant s'affiche.

Le résultat s'affiche sur la ligne principale. Si on presse la touche de mesure pendant 2 s, la mesure minimum ou maximum est automatiquement activée.

Nous recommandons d'utiliser la fonction de Pythagore seulement pour les mesures horizontales indirectes. Pour la mesure de hauteur (verticale), il est plus précis d'utiliser une fonction à mesure d'inclinaison.

Mesure de la distance

Tolérance de mesure type* ± 1.0 mm / ~1/16" ***
Tolérance de mesure maximale**	± 2,0 mm / 0,08 in ***
Portée type * 150 m / 500 ft
Portée dans des conditions défavorables ****	80 m / 260 ft
Plus petite unité de mesure affichée	0,1 mm / 1/32 in
Power Range TechnologyTM	oui
∅ du point laser à (distance)	6/30 / 60 mm(10 / 50 / 100 m)

Mode horizontal intelligent

Tolérance de mesure ***** ± 0.2°
Portée 360°
Informations générales
Classe laser 2
Type de laser 635 nm, < 1 mW
Classe de protection IP65 (étanche à la poussière et à l'eau de ruissellement)
Arrêt autom. du laser au bout de 90 s
Arrêt automatique au bout de 180 s
Durée de vie des batteries (2 x AA)	jusqu'à 5000 mesures
Dimensions (H x P x L)	143 x 58 x 29 mm5,6 x 2,28 x 1,14 in
Poids (avec batteries)	198 g / 6,37 oz
Plage de température:- Stockage- Service	-25 à 70 °C-13 à 158 °F-10 à 50 °C14 à 122 °F

* s'applique à une réflectivité de la cible de 100 % (mur peint en blanc), luminosité de fond faible, 25 °C

** s'applique à une réflectivité de la cible de 10 à 100 %, luminosité de fond élevée, - 10 °C à + 50 °C

*** Les tolérances s'appliquent sur des distances de 0,05 m à 10 m avec un niveau de fiabilité de 95 %. La tolérance maximale peut se dégrader de 0,1 mm/m sur des distances de 10 m à 30 m, de 0,20 mm/m sur des distances entre 30 et 100 m et de 0,30 mm/m sur des distances supérieures à 100 m.

**** s'applique à une réflectivité de la cible de 100 %, luminosité de fond d'environ 30 000 lux

**** après calibrage par l'utilisateur. Angle additionnel relatif à un écart de +/- 0,01° par degré jusqu'à +/-45° dans chaque quart de cercle. S'applique à la température ambiante. L'écart maximal augmente à +/- 0,1° pour toute la plage de température de service. +/-0,1°.

Pour obtenir des résultats indirects précis, il est recommandé d'utiliser un trépied. Pour obtenir des mesures précises de l'inclinaison, éviter une inclinaison transversale.

Fonctions

Mesure de la distance oui
Mesure Min / Max	oui
Mesure continue	oui
Piquetage	oui
Addition / Soustraction	oui
Surface	oui
Volume	oui
Fonction Peintre (surface avec mesure partielle)	oui
Pythagore	2 points
Mode horizontal intelligent / Hauteur indirecte	oui
Mémoire	30 affichages
Bip	oui
Ecran couleur éclairé	oui
Pièce finale multifonctionnelle	oui
Viseur numérique (caméra)	Zoom 4x
Favoris personnalisés	oui
Retardateur de mesure	oui

Entretien

Si le message Erreur ne disparaît pas après une mise sous tension répétée de l'appareil, contacter le revendeur.

Si le message InFo s'affiche avec un nombre, presser le bouton Clear et suivre les instructions suivantes :

N° Cause Correction

156 Inclinaison transversale supérieure à 10°	Maintenir l'appareil sans inclinaison transversale.
162 Erreur de calibrage Veiller à ce que l'appareil soit placé sur une surface parfaitement horizontale et plane. Répéter l'opération de calibrage. Si l'erreur persiste, contacter le fournisseur.
204 Erreur de calcul Réexécuter la mesure.
252 Température trop haute	Laisser refroidir l'appareil.
253 Température trop basse	Réchauffer l'appareil.
255 Signal reçu trop faible, temps de mesure trop long	Changer la surface cible (par ex. papier blanc).
256 Signal reçu trop fort Changer la surface cible (par ex. papier blanc).
257 Trop forte luminosité Mettre la zone cible à l'ombre.
258 Mesure hors plage Corriger la mesure.
260 Faisceau laser interrompu	Répéter la mesure.

• Nettoyer l'appareil avec un chiffon doux et humide.
• Ne jamais tremper l'appareil dans l'eau.
• Ne jamais utiliser d'agents nettoyants ou de solvants agressifs.

Toute question sur la garantie

Garantie durée de vie du fabricant

La garantie couvre toute la durée d'utilisation du produit selon la garantie limitée internationale de Leica Geosystems. Réparations ou remplacements gratuits pour tous les produits présentant des défauts dus à un vice de matériau ou de fabrication, pendant toute la durée de vie du produit.

3 ans sans frais

Service garanti sans charges au cas où le produit subit un dommage et exige une remise en état dans des conditions d'utilisation normales, telles que décrites dans le manuel d'utilisation.

Pour bénéficier de la période "3 ans sans frais", enregistrer le produit sur www.leicagoesystems.com/registration dans un délai de 8 semaines à partir de la date d'achat. Si le produit n'est pas enregistré, une période de "2 ans sans frais" s'applique.

Consignes de sécurité

Le responsable du produit doit s'assurer que tous les utilisateurs comprennent et respectent les consignes qui suivent.

Responsabilité

Responsabilité du fabricant de l'équipement original :

Leica Geosystems AG

L'entreprise mentionnée ci-dessus est tenue de livrer le produit, et le manuel d'utilisation, en parfait état. L'entreprise mentionnée ci-dessus ne peut être tenue pour responsable des accessoires fournis par des tiers.

Responsabilité du responsable du produit :

• Comprendre les informations de sécurité inscrites sur le produit et les instructions du manuel d'utilisation.
• Connaître les consignes de sécurité locales en matière de prévention des accidents.
• Toujours rendre le produit inaccessible à du personnel non autorisé à l'utiliser.

Utilisation conforme

• Mesure de distances
• Mesure de l'inclinaison

Utilisation non conforme

• Mettre le produit en service sans instructions préalables • L'utiliser en dehors des limites définies
• Rendre les installations de sécurité inefficaces et enlever les plaques signalétiques ainsi que les avertissements

- Ouvrir le produit avec des outils (par ex. tournevis)

- Modifier ou transformer le produit

- Utiliser des accessoires d'autres fabricants sans autorisation expresse

- Éblouir intentionnellement des tiers, même dans l'obscurité

- Prendre des précautions insuffisantes sur le lieu de mesure (par exemple, exécution de mesures au bord de routes, sur des chantiers)

- Manipuler volontairement ou non, sans précautions, le produit sur des échafaudages, des escaliers, à proximité de machines en marche ou d'installations non protégées

- Viser en plein soleil

Risques liés à l'utilisation

ATTENTION

En cas de chutes, de sollicitations extrêmes ou d'adaptations non autorisées, le produit peut présenter des dommages et fournir des mesures incorrectes. Effectuer périodiquement des mesures de contrôle, surtout lorsque le produit a été sollicité de façon inhabituelle, et avant, pendant et après des mesures importantes.

PRUDENCE

N'effectuer en aucun cas soi-même des réparations sur le produit. En cas d'endommagement, contacter un revendeur local.

ATTENTION

Les modifications non expressément approuvées peuvent invalider le droit de mise en œuvre accordé à l'utilisateur.

Conditions d'application

i Cf. chapitre "Caractéristiques techniques".

L'appareil est conçu pour être utilisé dans des milieux pouvant être habités en permanence par l'homme. Le produit n'a pas le droit d'être utilisé dans un environnement explosif ou agressif.

Tri sélectif

ATTENTION

Ne pas jeter les batteries déchargées avec les ordures ménagères. Les amener à un point de collecte prévu à cet effet pour une élimination conforme aux prescriptions environnementales nationales ou locales.

Ne pas jeter le produit avec les ordures ménagères.

Éliminer le produit conformément aux prescriptions nationales en vigueur dans le pays d'utilisation.

Suivre les règles de recyclage en vigueur sur le plan national, spécifiques au produit.

Il est possible de télécharger des informations sur le traitement des déchets spécifiques au produit sur notre site Internet.

Compatibilité électromagnétique (CEM)

ATTENTION

L'appareil est conforme aux dispositions les plus strictes des normes et réglementations concernées.

Un risque de perturbation du fonctionnement d'autres appareils ne peut cependant être tout à fait exclu.

L'appareil génère des faisceaux laser visibles : c'est un produit laser de classe 2 conformément à :

- CEI 60825-1:2014 "Sécurité du rayonnement d'appareils à laser"

Produits laser de classe 2 :

Ne pas regarder dans le faisceau laser et ne pas le projeter inutilement sur des personnes. La protection de l'œil est en général assurée par des mouvements réflexes tels que la fermeture des paupières.

ATTENTION

Une observation directe du faisceau laser avec des instruments optiques (jumelles, lunettes, etc.) peut s'avérer dangereuse.

PRUDENCE

Regarder dans le faisceau laser peut s'avérer dangereux pour l'œil.

Descrititon Valeur
Longueur d'onde émise 635 nm
Puissance rayonnante maximale	0.95 mW
Fréquence de répétition de l'impulsion	320 MHz
Durée d'impulsion > 400 ps
Divergence de faisceau	0.16 x 0.6 mrad

Signalisation

Sous réserve de modifications (illustrations, descriptions et caractéristiques techniques).

Leica Geosystems AG, Heerbrugg, Suisse a été certifiée comme société disposant d'un système de qualité qui associe les normes internationales de gestion de qualité à des systèmes de qualité (ISO standard 9001) et de gestion de l'environnement (ISO standard 14001).

Copyright Leica Geosystems AG, Heerbrugg,

Switzerland 2014

Traduction du mode d'emploi original (820691 EN)

N° de brevet: WO 9427164, WO 9818019, WO 0244754, WO 0216964,

US 5949531, EP 1195617, US 7030969, US 8279421 B2

Leica Geosystems AG

CH-9435 Heerbrugg

(Suisse)

www.disto.com
