Type de produit	Cuisinière mixte gaz/électrique avec four
Marque	VEDETTE
Modèle	55KX76
Alimentation électrique	Monophasé, puissance totale 2740 W (four + plaque)
Alimentation gaz	Butane 28 mbar / Propane 37 mbar / Gaz naturel G20/G25
Volume utile du four	42 litres
Consommation énergétique (200°C)	Montée : 0,33 kWh ; Maintien 1h : 0,45 kWh ; Pyrolyse : 2,00 kWh
Fonctions de cuisson	Préchauffage (2740 W), Traditionnel (2040 W), Sole (1240 W), Gril moyen (1540 W), Gril fort (2340 W), Pyrolyse (1721 W)
Plage de température (Traditionnel)	80°C à 295°C (10 positions)
Brûleurs gaz (table)	1 semi-rapide (1,94 kW), 2 rapides (3 kW et 2,5 kW)
Plaque électrique	Arrière gauche (Mijotron) : 1500 W, avec régulateur de chaleur
Minuterie	Arrêt automatique du four (durée maximale 120 min en pyrolyse)
Allumage	Électronique pour brûleurs gaz
Nettoyage du four	Pyrolyse (120 min automatique) ; manuel : eau savonneuse, pas d'abrasifs
Nettoyage des brûleurs	Eau chaude savonneuse, brosse à poils durs pour orifices
Nettoyage carrosserie et hublot	Éponge imbibée d'eau savonneuse, linge sec
Sécurité	Robinet à verrouillage sur brûleurs ; porte chaude (dispositif anti-brûlure en option)
Poids	Environ 45 kg (estimation)
Dimensions (L x H x P)	Environ 60 x 85 x 60 cm (estimation)
Service après-vente	Contacter VEDETTE avec type et numéro de série (sur plaque signalétique dans le coffre)

FOIRE AUX QUESTIONS - 55KX76 VEDETTE

Comment utiliser la fonction pyrolyse pour nettoyer le four ?

Placez le sélecteur sur la position pyrolyse et tournez la minuterie jusqu'à la position pyro (120 minutes). La pyrolyse démarre automatiquement et dure 2 heures. Après arrêt, ramenez le sélecteur sur zéro. Attendez le refroidissement avant de nettoyer les résidus.

Que faire si un brûleur à gaz ne s'allume pas ?

Vérifiez que le robinet de gaz est ouvert. Appuyez sur le bouton d'allumage électronique tout en tournant la manette du brûleur sur la position grande flamme (symbole). Si l'allumage ne fonctionne pas, nettoyez les orifices du chapeau avec une brosse à poils durs.

Comment régler la température du four ?

Utilisez le sélecteur de fonctions pour choisir le mode (Traditionnel, Sole, etc.). Le bouton de température permet de sélectionner une position de 1 (80°C) à 10 (295°C) en mode Traditionnel. Les températures sont approximatives et peuvent varier selon la fonction.

Puis-je utiliser du papier aluminium dans le four ?

Non, il est déconseillé de garnir le four de feuilles d'aluminium car cela provoque une accumulation de chaleur nuisible à la cuisson et peut endommager l'émail.

Comment nettoyer la vitre intérieure du four ?

Après chaque cuisson, nettoyez la vitre avec une éponge imbibée d'eau savonneuse. Évitez les produits abrasifs. Séchez avec un chiffon doux.

Que signifie le symbole [III] sur la minuterie ?

Le symbole [III] correspond au fonctionnement manuel (sans minuterie). Placez la manette sur cette position si vous ne souhaitez pas d'arrêt automatique.

Comment enlever et nettoyer les manettes de commande ?

Tirez les manettes vers vous pour les retirer. Si elles sont difficiles, utilisez une pince en protégeant la manette avec un chiffon. Lavez-les à l'eau savonneuse et séchez avant de les remettre.

Quelle est la consommation électrique du four pendant la pyrolyse ?

Le nettoyage par pyrolyse consomme environ 2,00 kWh pour un cycle complet de 2 heures.

Comment utiliser la plaque électrique Mijotron ?

La plaque avant gauche (Mijotron) est équipée d'un régulateur de chaleur. Pour la première utilisation, faites chauffer à vide à puissance maximale pendant 3 minutes. Elle permet des cuissons délicates sans brusques écarts de température.

Où trouver le numéro de série pour le service après-vente ?

Le type et le numéro de série figurent sur la plaque signalétique située dans le coffre de l'appareil. Notez ces informations avant de contacter le service après-vente VEDETTE.

MODE D'EMPLOI 55KX76 VEDETTE

FOUR Puisance en Watts	Préchauffage 2740 W	Traditionnel 2040 W	Soie 1240 W	Gril moyen 1540 W	Gril fort 2340 W	Pyrolyse 1721 W
Consommation du four (norme NF) pour un volume utile de 42 l			- Montée à 200°C	:	0,33 kWh
			- Maintien 1h à 200°C	:	0,45 kWh
			- Nettoyage par pyrolyse	:	2,00 kWh
PLAQUE		Arrière gauche: 1500 W

GAZ

	Butane28 mbar	Propane37 mbar	Gaz naturelG 20	Gaz naturelG 25	Air proposéAir butané
BRULEUR SEMI - RAPIDE
Repére marqué sur l'injecteur	70	70	103	103	185
Débit calorifique/PCS (kW)	1,94	1,94	1,94	1,94	1,94
Débit horsaire (g/h)	141	138	185	215	271
Débit horsaire à 15°C sous 760 mm Hg (l/h)
BRULEUR RAPIDE AVANT DROIT
Repére marqué sur l'injecteur	85	85	132	132	240
Débit calorifique/PCS (kW)	3	3	3	3	3
Débit horsaire (g/h)	218	214	286	333	420
Débit horsaire à 15°C sous 760 mm Hg (l/h)
BRULEUR RAPIDE ARRÊRÉ GAUCHE
Repére marqué sur l'injecteur	78	78	114	114	220
Débit calorifique/PCS (kW)	2,5	2,5	2,5	2,5	2,5
Débit horsaire (g/h)	182	178	238	277	350
Débit horsaire à 15°C sous 760 mm Hg (l/h)
DÉBIT MAXIMUM
- g/h	541	530	709	825	1041
- l/h

Service apres VENTE:

Pour tout problème nécessitant une intervention du service après-vente, la communication du type et du numéro de série de votre appareil sera nécessaire. Vous trouverez ces informations sur la plaque signalétique située dans le coffre de l'appareil. Recopiez-les dès maintenant dans le cadre ci-dessous.

Cet appareil est conforme à l'arrêté du 19 août 1985 (Journal Officiel du 1er septembre 1985), relatif à la limitation des perturbations radioélectriques (Directive n° 82.499 CEE en date du 7 juin 1982).

c'est également

une gamme complète d'appareils électroménagers :

• lave-linge (4 ou 5 kg) - sèche-linge
• lave-vaisselle - réfrigerateurs - DUOS, DUO-FROID
• congélateurs - micro-ondes.

Demandez nos catalogues à votre spécialiste

VEDETTE

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, malgré la qualité de nos produits, nous nous réservons le droit d'effectuer sans préavis toute modification ou amélioration. Tous droits de reproduction, d'adaptation et d'exécution réservés pour tous pays.

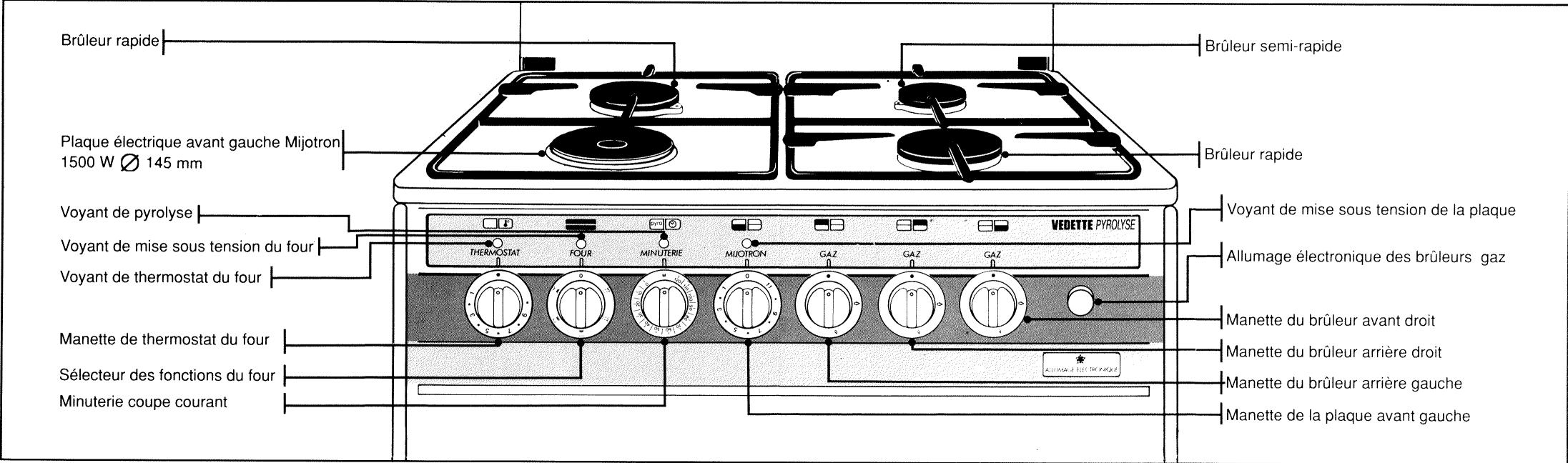

Bruleurs de TABLE

Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité dont l'ouverture s'effectue en poussant puis tournant la manette dans le sens. Le réglage vers un début plus réduit s'effectue entre le symbole et le symbole, le point correspondant à la fermeture du robinet. Pour l'allumage des brûleurs, appuyez sur le bouton d'allumage électronique, avec la manette du brûleur en début maximum (grande flamme) puis relâchez. Si nécessaire, renouvelez l'opération en début réduit.

PLAQUE électrique

À la première utilisation, laissez chauffer la plaque à vide, à l'allure maximale, pendant 3 minutes pour durcir le revêtement. La plaque avant gauche (Mijotron) est équipée d'un régulateur de chaleur supprimant les brusques écarts de température, qui permet les cuissons les plus délicates.

Minuterie

Elle permet d'obtenir l'arrêt automatique du four après le temps de cuisson affiché. Pour l'utiliser, mettez sa manette sur la position correspondant au temps désiré (en minutes). Si le temps de cuisson prévu est inférieur à 30 minutes, armez la minuterie sur 30 et revenez ensuite en arrêt jusqu'à la graduation désirée. Si vous ne désirez pas utiliser la minuterie, mettez la manette en position de fonctionnement manuel en plaçant le symbole [III] en face du repère sur le bandeau.

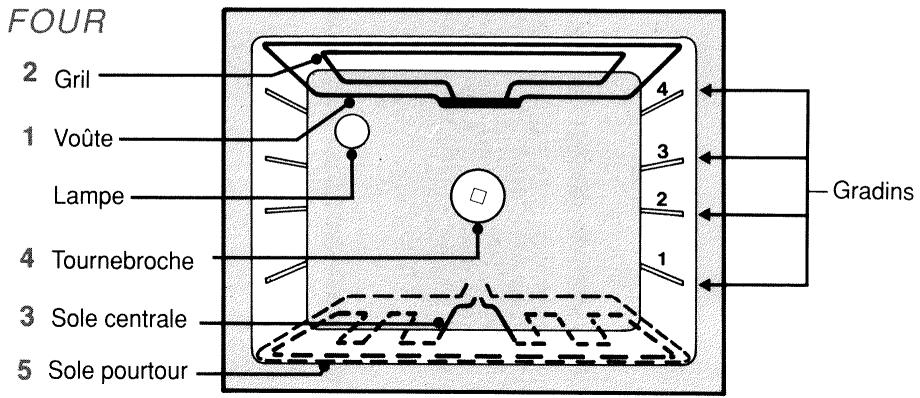

Symboles de fonction	Préchauffage 2740 W	Traditionnel 2040 W	Sole 1240 W	Gril moyen 1540 W	Gril fort 2340 W	Pyrolyse 1721 W
Éléments sous tension	2+3+5	1+3+5	3+5	2+4	1+2+4	1+5+3+2
Cuissons conseillées		VIANDES ROUGES ET BLANCHES LÉGUMES GÂTEAUX	PâtISSERIES	GRILLADES TOURNEBROCHE	GRILLADES TOURNEBROCHE

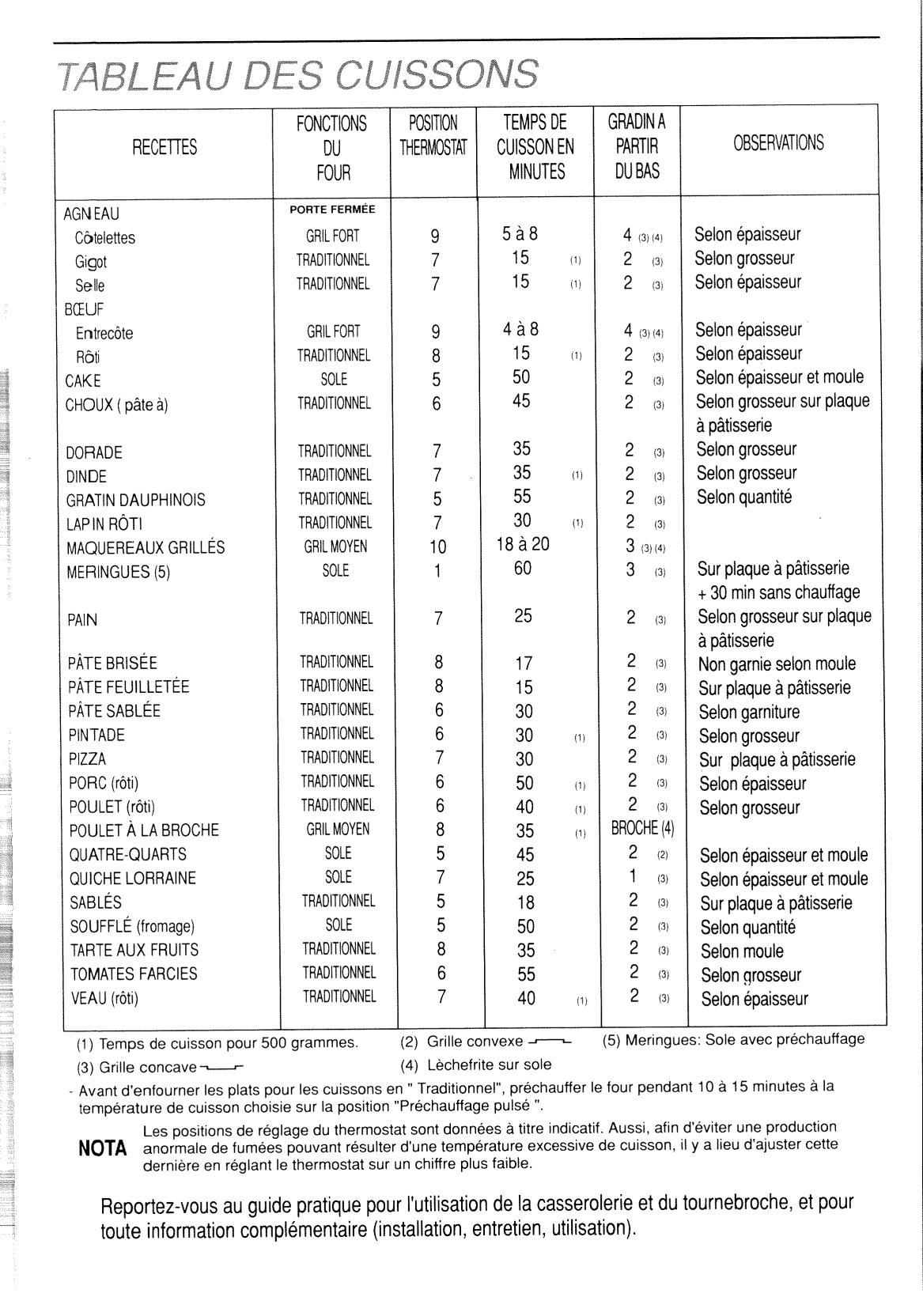

Températures approximatives selon la position affichée en fonction "Traditionnel". Les températures indiquées ci-dessous peuvent varier de quelques degrés selon la fonction choisie.

1 80°C

2 100°C

3 125°C

4 150°C

5 170°C

6 195°C

7 215°C

8 240°C

9 265°C

10 295°C

CARROSSSERIE	Utilisez une éponge imbibée d'eau savonneuse, jamais de poudre abrasive. Faire briller avec un linge sec ou une peau de chamois.
HUBLOT	Après une cuisson ayant provoqué des salissures, il est vivement conseillé de nettoyer la vitre intérieure avec de l'eau savonneuse.
BRULEURS À GAZ	Pour nettoyer les chapeaux de brûleurs, utilisez de l'eau chaude savonneuse, à l'exclusion de tout autre produit. Pour déboucher les orifices des chapeaux de brûleurs, utilisez une petite brosse à poils durs. ESSUYEZ LES SOIGNÉUSEMENT AVANT LA MISE EN SERVICE.
MANETTES	Les manettes de commande s'enlèvent en les tirant à soi. En cas de difficultés, utilisez une pince enPNANT SOIN DE protégéger la manette avec un chiffon.
GRILLES	Utilisez une éponge imbibée d'eau savonneuse exclusivement; jamais d'abrasifs ou d'objets tranchants.
NETTOYAGE DU FOUR PAR PYROLYSE	Mettez le sélecteur des fonctions du four sur la position pyrolyse. Amenez la minuterie jusqu'à la position (pyro 120 minutes). La pyrolyse démarrera immédiatement pour une durée de 2 heures, et s'arrête automatiquement. Ramenez alors le sélecteur sur zéro.

Important

ATTENTION: La porte est chaude pendant le fonctionnement du four, éloignez les jeunes enfants. Pour leur sécurité, un dispositif de protection destiné à éviter les risques de brûlures est disponible en option. Ne garnissez pas votre four de feuilles en aluminium. Sinon, il en résultait une accumulation de chaleur qui influencerait désavantageusement le résultat de la cuisson et endommagerait l'émail. Par mesure de sécurité, après usage, n'omettez pas de fermer le robinet de commande général du gaz distribué ou le robinet de la bouteille de gaz butane.
