DO10852 - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale gaz
Marque	Siemens
Modèle	DO10852
Dimensions (H x L x P) mm	700 x 400 x 300
Poids (kg)	30
Alimentation	Gaz naturel (G20) ou propane (G31)
Puissance chauffage (kW)	24
Puissance eau chaude sanitaire (kW)	28
Type de tirage	Ventouse étanche
Rendement énergétique (%)	93
Classe énergétique	A
Température de fonctionnement (°C)	30-80
Pression de service (bar)	1-3
Débit d'eau chaude (l/min à ΔT 30°C)	13
Capacité du vase d'expansion (L)	8
Type d'allumage	Électronique
Fonctions de régulation	Thermostat d'ambiance, sonde extérieure (option)
Protection antigel	Intégrée
Entretien recommandé	Nettoyage brûleur et échangeur tous les 2 ans
Sécurité	Anti-surchauffe, sécurité flamme, by-pass intégré
Pièces détachées	Disponibles sur Siemens Parts
Indice de réparabilité	8.1/10
Garantie	2 ans pièces et main-d'œuvre
Pays de fabrication	Allemagne

FOIRE AUX QUESTIONS - DO10852 SIEMENS

Comment régler la température de l'eau de chauffage ?

Utilisez le bouton de régulation situé sur le panneau avant. Tournez-le pour choisir une température entre 30°C et 80°C. Consultez la notice pour les réglages précis selon votre installation.

Que faire si la chaudière affiche un code d'erreur ?

Notez le code affiché, puis consultez le tableau des codes d'erreur dans la notice d'utilisation. Les codes communs incluent F0 (défaut de flamme) ou F1 (surchauffe). Si le problème persiste, contactez un professionnel.

Comment purger les radiateurs après l'installation ?

Assurez-vous que la chaudière est éteinte et froide. Ouvrez la vanne de purge de chaque radiateur avec une clé spéciale, puis refermez lorsque l'eau s'écoule sans bulles. Vérifiez la pression de la chaudière (1-1,5 bar).

Quelle pression d'eau est recommandée ?

La pression idéale se situe entre 1 et 1,5 bar à froid. Si elle descend en dessous de 1 bar, réalimentez le circuit via le robinet de remplissage. Ne dépassez pas 2 bar à chaud.

Comment entretenir la chaudière Siemens DO10852 ?

Un entretien annuel par un professionnel est obligatoire. Il nettoiera le brûleur, l'échangeur et vérifiera les sécurités. Vous pouvez aussi dépoussiérer les grilles d'aération et vérifier l'absence de fuites.

La chaudière fait un bruit anormal, que faire ?

Un bruit de sifflement peut indiquer un débit d'air insuffisant. Un bruit de cliquetis peut venir de dépôts de calcaire. Purgez les radiateurs et si le bruit persiste, faites vérifier l'installation par un chauffagiste.

Puis-je utiliser du propane avec ce modèle ?

Oui, le modèle DO10852 est compatible avec le propane (G31). Il faut toutefois modifier la buse du brûleur et ajuster la pression conformément à la notice. Faites appel à un professionnel.

Comment réduire la consommation de gaz ?

Installez un thermostat d'ambiance programmable et baissez la température de consigne de 1°C. Isolez les tuyaux et purgez les radiateurs régulièrement. Un entretien annuel améliore le rendement.

Que faire en cas d'odeur de gaz ?

Ne pas actionner d'interrupteur électrique. Ouvrez les fenêtres, fermez le robinet de gaz et évacuez les lieux. Appelez les urgences gaz depuis l'extérieur (numéro d'urgence : 0 800 47 33 33).

Comment réinitialiser la chaudière après une coupure de courant ?

La chaudière se réinitialise automatiquement. Si elle ne redémarre pas, appuyez sur le bouton Reset pendant 3 secondes. Si le problème persiste, vérifiez la pression et l'alimentation en gaz.

MODE D'EMPLOI DO10852 SIEMENS

Notice de montage et d'utilisation

Instructions de montage

Se débarrasser de l'emballage et le cas échéant de l'ancienne installation sans porter atteinte à l'environnement.

Consignes de sécurité

Danger de choc électrique ! En cas de panne, débranchez immédiatement la fiche secteur !

qu'à un professionnel!

Respecter les règlements et autres spécifications de raccordement des fournisseurs aussi bien d'électricité que d'eau qui s'appliquent.

Attention!

Avant de brancher la fiche secteur, commencer par rem plir entièrement l'appareil d'eau, sinon vous faites déclen cher le limiteur de température de sécurité réenclenchable.

dée correctement à la terre. Ne pas utiliser de rallonge électrique. Si nécessaire, équiper l'appareil d'une ligne de raccordement plus longue (cf. le chapitre I).

Le petit réservoir est utilisable uniquement ouvert (sans pression) et pour une prise d'eau. La sortie d'eau chaude permet de compenser la pression et ne doit être raccor dée qu'à la tuyauterie fournie (numéro de commande BZ 13051 ou BZ 13061 [pour les modèles à installer au dessous du lavabo] ou AM 010100 [pour les modèles à installer au dessus du lavabo]).

La sortie de la robinetterie doit toujours être libre. Ne pas monter de filtre ou de brise-jet sur le bec de la robinetterie. Lors de mise en température de l'eau, quelques gouttes d'eau peuvent s'écouler le long de la robinetterie.

des éléments trop chauds. Cela pourrait endommager l'isolation.

Ne monter l'appareil que dans un local à l'abri du gel.

lisation à l'utilisateur. Ne pas manquer de lui expliquer le fonctionnement de l'appareil.

pareil ouvert doivent uniquement être effectués par un personnel qualifié.

Ne pas alimenter cet appareil au moyen d'une minuterie afin d'éviter tout endommagement dû à une remise à zéro involontaire du limiteur thermique de sécurité en cas de dérangement.

Débrancher la fiche de réseau avant l'ouverture de l'appareil.

Fournitures/Informations ensionnelles

Montage DO 05704, DO 05754, DO 10702 et DO 10753

Prise d'eau

L'armature existante ne doit pas être entartrée. Un débit réduit détruit le chauffe-eau.

Montage mural

distinctes!

Visser les flexibles de raccordement

bout fileté sur l'accumulateur au moyen d'une clé de serrage. Ne pas graisser le filet !

Resserrer le raccord vissé après quelques procédures de chauffage.

Des pièces de rechange pour des embouts filetés éventuellement endommagés sont disponibles auprès du service après-vente.

Montage DO 05804, DO 05854, DO 10802 et DO 10852

Montage mural

Pour les montages sans crochets, observer les dimensions distinctes !

Raccorder la robinetterie mixte

Prise d'eau

L'armature existante ne doit pas être entartrée. Un débit réduit détruit le chauffe-eau.

Mettre en place les tuyaux de raccordement sur la robinetterie mixte.

robinetterie.

Faire contre-écrou au niveau des tubulures filetées du chauffe-eau avec une clé à fourche. Ne pas graisser les filetages !

H Mise en service

1. Ouvrir la vanne de régulation (uniquement DO 05704, DO 05754, DO 10702 et DO 10753). La fiche du cordon d'alimentation doit être débranchée.
2. Remplir entièrement l'appareil d'eau.

DO 05704, DO 05754, DO 10702 et DO 10753 : Régler le débit au niveau de la vanne de régulation.

DO 05804, DO 05854, DO 10802 et DO 10852 : Régler le débit au niveau de la vanne de régulation de la robinetterie mixte.

Appareil de 5 litres : 5 l/min = 1 l en 12 secondes Appareil de 10 litres : 10 l/min = 1 l en 6 secondes

1. Ensuite seulement

raccorder la fiche du cordon d'alimentation à une prise électrique.

Tourner le sélecteur rotatif de température sur la position « III » (env. 85 °C).

Surveiller le processus de chauffage de l'eau du ballon, jusqu'à ce que lampe-témoin s'éteigne.

Temps de chauffage :

Appareil de 5 litres : 12–18 minutes Appareil de 10 litres : 25–35 minutes

Contrôler la température de l'eau.

Attention : Si le limiteur de température de sécurité a déconnecté le petit réservoir, débrancher la fiche du secteur, ouvrir le robinet d'eau chaude et laisser couler environ 4 litres d'eau, puis rebrancher la fiche secteur. L'appareil est de nouveau opérationnel.

1. Limitation de la température de sortie de l'eau

La température de sortie de l'eau du petit chauffe-eau peut être limitée mécaniquement à environ 40 °C (position « I ») ou à 60 °C (position « e »).

Les instructions relatives à la limitation de température sont précisées dans la notice d'utilisation.

1. Economie d'énergie

Mettre le sélecteur de température sur « e ».

Changement de la conduite de raccordement

Pour prévenir tout danger, la tuyauterie de raccorde ment ne doit être remplacée que par un service-après-vente agréé par nos société.

La fiche du cordon d'alimentation doit avoir été débranchée au préalable.

Notice d'utilisation

Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation !

Consignes de sécurité

pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habitats similaires.

Danger de choc électrique! En cas de panne, débranchez immédiatement la fiche secteur!

aux capacités sensorielles ou intellectuelles diminuées ou ne disposant pas d'une expérience ou d'une connaissance suffisante, sauf si elles le font sous surveillance ou si elles ont bénéficié préalablement d'une information à propos de la manipulation de l'appareil de la part de la personne responsable de leur sécurité.

avec l'appareil.

informations détaillées.

Le chauffe-eau chauffe et stocke l'eau potable jusqu'à environ 85 °C.

compenser la pression et ne doit être raccordée qu'à une tuyauterie sans pression référencée BZ 13051 ou BZ 13061 (pour les modèles à installer au dessous du lavabo) ou AM 010100 (pour les modèles à installer au dessus du lavabo).

La température de sortie de l'eau du chauffe-eau peut être limitée mécaniquement à environ 40 °C (position « I ») ou à environ 60 °C (position « e »).

Le sélecteur de température connecte également le chauffage.

Position:

Froid

Anti-gel

I Env. 40 °C (léger cran)
e Position « Economies d'énergie » env. 60 °C (léger cran)
III Eau chaude env. 85 °C

La lampe-témoin s'allume lorsque l'appareil chauffe. De l'eau de dillatation peut alors s'écouler hors de la robinetterie.

Plus la température de l'eau est élevée et plus l'appareil s'entartre rapidement.

Conseil: Pour faire une utilisation économique de l'appareil et réduire l'entartrage, mettre le sélecteur de température sur « e ».

Nettoyage

Essuyer l'appareil et sa tuyauterie avec un simple chiffon hu mi-de, si nécessaire, avec un chiffon imbibé d'un peu de vinaigre.

Détartrage

Détartrer le tuyau de sortie avec un produit détartrant du commerce ou avec du vinaigre.

Avec un produit détartrant, observer les consignes d'utilisation du fabricant.

Si l'eau ne sort du chauffe-eau que lentement alors que le robinet a été complètement ouvert, il faut faire détartrer le chauffe-eau et l'armature par un professionnel. Sinon, la pression pourrait monter au-delà de la limite admissible.

Anomalie

Lorsque l'eau ne chauffe plus, mettre le sélecteur de température sur « e », débrancher la fiche du secteur, ouvrir le robinet d'eau chaude et laisser couler environ 4 litres d'eau. Ensuite, rebrancher la fiche secteurken.

Les travaux de réparation et de maintenance sur l'appareil ouvert doivent uniquement être effectués par un personnel qualifié.

Débrancher la fiche de réseau avant l'ouverture de l'appareil.

Service-après-vente

Afin de prévenir d'inutile coûts de réparation, toujours s'assurer, en cas de dérangement ou de non fonctionne ment, que l'on a pas affaire à une mauvaise mise en oeuvre. Vérifier aussi, entre autres, que le disjoncteur de la maison ou qu'un fusible n'a pas enclenché.

Si vous contactez le service après-vente, veuillez indiquer le no E et le no FD de votre appareil.

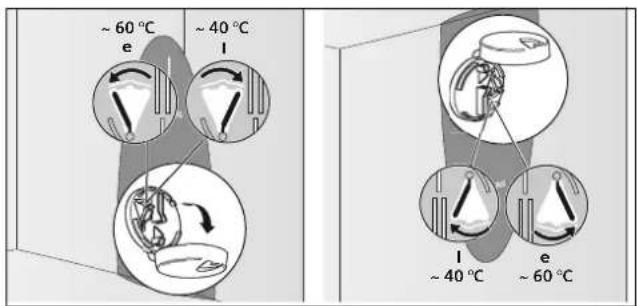

Limitation de la température

1. Mettre le sélecteur rotatif

2. Ouvrir le couvercle du sélecteur de température en le relevant.

3. Sélectionner: I = env. 40 °C e = env. 60 °C

4. Refermer le couvercle.

DO ..8.. DO ..7..

Elimination

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE).

La directive définit le cadre pour une reprise et une récupéra tion des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Sous réserve de modifications.
