Producttype	Wandgasketel
Merk	Siemens
Model	DO10852
Afmetingen (H x B x D) mm	700 x 400 x 300
Gewicht (kg)	30
Voeding	Aardgas (G20) of propaan (G31)
Verwarmingsvermogen (kW)	24
Warmwatervermogen (kW)	28
Trektype	Hermetische trek
Energierendement (%)	93
Energielabel	A
Bedrijfstemperatuur (°C)	30-80
Werkdruk (bar)	1-3
Warmwaterdebiet (l/min bij ΔT 30°C)	13
Inhoud expansievat (L)	8
Ontstekingstype	Elektronisch
Regelfuncties	Kamerthermostaat, buitenvoeler (optie)
Vorstbeveiliging	Ingebouwd
Aanbevolen onderhoud	Reiniging brander en warmtewisselaar elke 2 jaar
Veiligheid	Oververhittingsbeveiliging, vlambeveiliging, ingebouwde bypass
Onderdelen	Beschikbaar op Siemens Parts
Repareerbaarheidsindex	8,1/10
Garantie	2 jaar onderdelen en arbeid
Land van fabricage	Duitsland

Veelgestelde vragen - DO10852 SIEMENS

Hoe stel ik de temperatuur van het verwarmingswater in?

Gebruik de regelknop op het voorpaneel. Draai deze om een temperatuur tussen 30°C en 80°C te kiezen. Raadpleeg de handleiding voor de exacte instellingen voor uw installatie.

Wat te doen als de ketel een foutcode weergeeft?

Noteer de weergegeven code en raadpleeg de tabel met foutcodes in de gebruikershandleiding. Veelvoorkomende codes zijn F0 (vlamstoring) of F1 (oververhitting). Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe ontlucht ik de radiatoren na installatie?

Zorg ervoor dat de ketel uit en koud is. Open de ontluchtingskraan van elke radiator met een speciale sleutel en sluit deze weer wanneer er water zonder bellen stroomt. Controleer de druk van de ketel (1-1,5 bar).

Welke waterdruk wordt aanbevolen?

De ideale druk ligt tussen 1 en 1,5 bar koud. Als deze onder 1 bar zakt, vult u het circuit bij via de vulkraan. Overschrijd niet 2 bar warm.

Hoe onderhoud ik de Siemens DO10852 ketel?

Een jaarlijks onderhoud door een professional is verplicht. Deze reinigt de brander, de warmtewisselaar en controleert de veiligheden. U kunt ook de ventilatieroosters ontstoffen en controleren op lekkages.

De ketel maakt een abnormaal geluid, wat te doen?

Een fluitend geluid kan duiden op onvoldoende luchtstroom. Een klikkend geluid kan komen van kalkaanslag. Ontlucht de radiatoren en als het geluid aanhoudt, laat de installatie controleren door een verwarmingsmonteur.

Kan ik propaan gebruiken met dit model?

Ja, het model DO10852 is compatibel met propaan (G31). Het is echter nodig om de brandermondstuk aan te passen en de druk conform de handleiding af te stellen. Schakel een professional in.

Hoe kan ik het gasverbruik verminderen?

Installeer een programmeerbare kamerthermostaat en verlaag de stooktemperatuur met 1°C. Isoleer de leidingen en ontlucht de radiatoren regelmatig. Jaarlijks onderhoud verbetert het rendement.

Wat te doen bij gaslucht?

Gebruik geen elektrische schakelaar. Open de ramen, sluit de gaskraan en verlaat het pand. Bel de gasdienst van buitenaf (noodnummer: 0 800 47 33 33).

Hoe reset ik de ketel na een stroomstoring?

De ketel reset automatisch. Als hij niet opnieuw start, druk dan 3 seconden op de Reset-knop. Als het probleem aanhoudt, controleer dan de druk en de gastoevoer.

GEBRUIKSAANWIJZING DO10852 SIEMENS

Voer de verpakking en eventueel het oude toestel af volgens een voor het milieu verantwoorde manier.

Veiligheidsvoorschriften

Gevaar voor een stroomschok!! Trek in het geval van storing direct de stekker uit het stopcontact!

vakman aansluiten.

sluitvoorwaarden van het elektriciteitsbedrijf en van het waterleidingbedrijf.

N. B.!

Toestel eerst volledig met water vullen, vervolgens netstekker inpluggen, anders triggert de herinschakelbare veiligheids-temperatuurbegrenzing.

dat volgens de voorschriften is geïnstalleerd. Gebruik geen verlengkabel. Voorzie het toestel indien nodig van een langere kabel (zie hoofdstuk I).

toestand (drukloos) en voor één aftappunt worden gebruikt. De warmwaterafvoer dient voor drukcompensatie en mag alleen worden aangesloten op de meegeleverde kraan (bestelnummer BZ 13051 of BZ 13061 [onderbouw] of AM 010100 [bovenbouw]).

De afvoer van de kraan moet altijd vrij zijn. Gebruik geen bruiskop. Bij het verwarmen druppelt expansiewater uit de afvoer.

De isolatie zou beschadigd kunnen raken.

bruiker en leg hem de werking van het toestel uit.

de toestel mogen alleen door een vakman worden uitgevoerd.

den werden, om onbedoeld resetten van de veiligheids-temperatuurbegrenzer in geval van storing te voorkomen.

Alvorens het toestel te openen altijd eerst de netstekker uitpluggen.

Meegeleverd/afmetingen

Montage DO 05704, DO 05754, DO 10702 en DO 10753

Wateraansluiting

De aanwezige kraan mag niet verkalkt zijn! Een vermin derde doorstroming vernielt het warmwatertoestel.

Montage aan de muur

maten in acht.

Aansluitslangen vastschroeven

hand vastdraaien.

op het reservoir met schroefsleutel vasthouden. Schroefdraad niet invetten!

Schroefkoppeling na enkele verhittingen aanhalen.

verkrijgbaar.

Montage DO 05804, DO 05854, DO 10802 en DO 10852

Montage aan de muur

Neem bij montage zonder muurhaak de verschillende maten in acht.

Mengkraan aansluiten

Wateraansluiting

De aanwezige kraan mag niet verkalkt zijn! Een vermin-derde doorstroming vernielt het warmwatertoestel.

Zet de verbindingsbuizen in de mengkraan.

toestel en de mengkraan.

Houd het schroefdraadaansluitstuk aan het warmwatertoestel met een steeksleutel tegen. Smeer de schroefdraad niet met vet.

Ingebruikneming

1. Open de haakse afsluiter (alleen DO 05704, DO 05754, DO 10702 en DO 10753):
   De stekker mag niet in het stopcontact gestoken zijn.

2. Vul het toestel volledig met water.

DO 05704, DO 05754, DO 10702 en DO 10753: Stel de doorstroming in met de hoekafsluiter.

DO 05804, DO 05854, DO 10802 en DO 10852: Stel de doorstroming in met de reduceerschroef van de mengkraan.

Toestel van 5 liter: 5 l/min = 1 l in 12 seconden

Toestel van 10 liter: 10 l/min = 1 l in 6 seconden

1. Steek daarna pas de stekker in het stopcontact.

Zet de temperatuurknop op „III“ (ca. 85 °C).

Let op het toestel tijdens het opwarmen tot het controle-lampje uitgaat.

Opwarmtijd:

5 liter toestel: 12–18 minuten

10 liter toestel: 25–35 minuten

Controleer de temperatuur.

N. B.: Waneer de veiligheids-temperatuurbegrenzing het kleine reservoir heeft uitgeschakeld, de netstekker uitpluggen, warmwaterkraan openen en ca. 4 liter water laten doorstromen, vervolgens de netstekker weer inpluggen. Het toestel is nu weer bedrijfsgereed.

1. Begrenzing van de afvoertemperatuur

De afvoertemperatuur van het warmwatertoestel kan mechanisch worden begrensd op stand „I“ (ca. 40 °C) of stand „e“ (ca. 60 °C).

Aanwijzingen voor het begrenzen van de temperatuur vindt u in de gebruiksaanwijzing.

1. Energie besparen

Temperatuurkeuzeknop op „e“ zetten.

Aansluitkabel vervangen

De aansluitkabel mag alleen door een door ons erkende klantenservice worden vervangen om gevaren te voorkomen.

De stekker moet uit het stopcontact worden getrokken voordat de kabel wordt vervangen.

Gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt.

Veiligheidsvoorschriften

huishoudelijke, niet commerciële toepassingen. Huishoudelijke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, kantoren, agrarische en commerciële bedrijven, evenals het gebruik door gasten van pensions, kleine hotels en soortgelijke woongelegenheden.

Gevaar voor een stroomschok!! Trek in het geval van storing direct de stekker uit het stopcontact!

geestelijke beperkingen of met een gebrek aan ervaring en kennis mogen het apparaat niet gebruiken, tenzij ze daarbij onder toezicht staan of worden begeleid door een persoon die voor hun veiligheid verantwoordelijk is.

leiding.

Het kleine warmwatertoestel dient voor het verhit ten en warm houden van leidingwater tot ca. 85 °C

voor de drukcompensatie en mag alleen worden aangesloten op een drukloze kraan BZ 13051 of BZ 13061 (onderbouw) of AM 010100 (bovenbouw).

De temperatuurkeuzeknop schakelt tevens de verwarming in.

Stand:

Koud

Bescherming tegen vorst

I Ca. 40 °C (lichte klik)

Tijdens het verhitten brandt het controlelampje en druppelt expansiewater uit de afvoer.

Bij een hoge temperatuur ontstaat sneller kalkaanslag in het toestel.

Tip: Om het toestel economisch te gebruiken en de vorming van kalkafzetting te reduceren, de temperatuurkeuzeknop op „e“ zetten.

Reinigen

Gebruik voor het reinigen van toestel en kraan alleen een vochtige doek, eventueel met een beetje azijn.

Ontkalken

Ontkalk de afvoerbuis met een in de handel verkrijgbaar ontkalkingsmiddel of azijn.

Lees de waarschuwingen van de fabrikant bij het ontkalkings middel.

Wanneer de kraan volledig geopend is en het water duidelijk langzamer uit de kraan loopt, moeten het warmwatertoestel en de kraan door een vakman worden ontkalkt. Anders kan een onaanvaardbaar hoge druk ontstaan.

Storing

Wordt het water niet meer verwarmd, dan de temperatuurkeuzeknop op „e“ zetten, netstekker uitpluggen, warmwaterkraan openen en ca. 4 liter water laten doorstromen. Vervolgens de netstekker weer inpluggen.

Service- en reparatiewerkzaamheden aan het geopende toestel mogen alleen door een vakman worden uitgevoerd.

Alvorens het toestel te openen altijd eerst de netstekker uitpluggen.

Klantenservice

Controleer ter voorkoming van onnodige kosten voor diensten van de klantenservice bij storingen eerst of sprake is van een bedieningsfout en of de zekering in de meterkast in orde is.

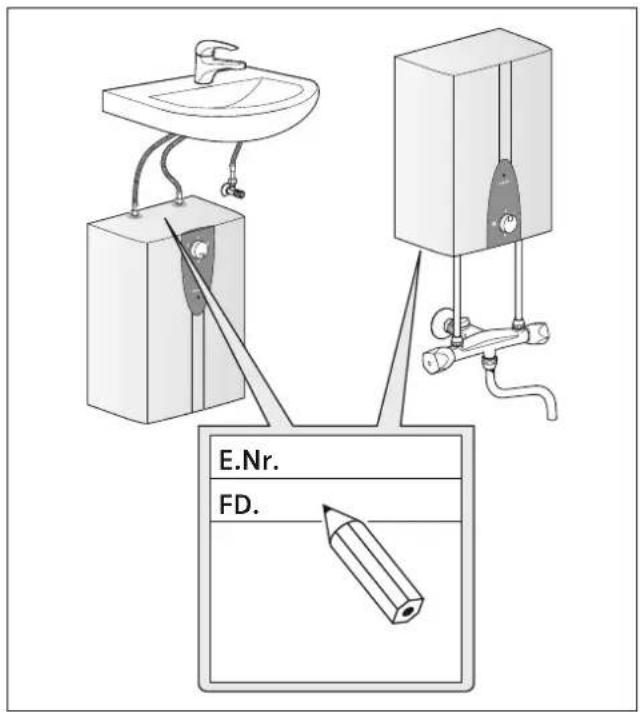

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven.

Temperatuurbegrenzing

1. Kapje van de temperatuurkeuzeknop omhoogklappen.

2. Kies:

$$ I = \mathrm{ca}. 4 0 ^ {\circ} \mathrm{C} $$

$$ \mathbf {e} = \mathrm{ca.} 6 0 ^ {\circ} \mathrm{C} $$

1. Kapje sluiten.

DO ..8.. DO ..7..

Afvoer van afval

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elek trische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijsodig.

Wijzigingenvoorbehouden.
