Référence fabricant	801QA-0030
Alimentation	230 V AC / 50 Hz
Tension de sortie moteur	24 V DC
Puissance moteur max	125 W
Puissance accessoires max	40 W
Fusible alimentation	5 A
Fusible commandes basse tension	315 mA
Indice de protection	IP54
Matériau boitier	ABS
Décodeur radio	Intégré monocanal
Détection d'obstacle	Ampérométrique intégrée
Nombre de barrières pilotables	1 en standard, jusqu'à 4 avec 3 cartes 002LM22
Moteurs compatibles	Gamme UNIPARK 24V DC (CAME)
Poids (avec emballage)	4 kg
Programmation	Micro-interrupteurs DIP

FOIRE AUX QUESTIONS - ZL22 CAME

Quel moteur est compatible avec l'armoire CAME ZL22 ?

Le ZL22 est une armoire de commande conçue spécifiquement pour les motoréducteurs de la gamme UNIPARK 24V DC de CAME. Il délivre une tension de sortie de 24 V continu pour alimenter ces motorisations de barrières de parking. Il n'est pas prévu pour piloter des motorisations 230 V.

Combien de barrières peut-on piloter avec le ZL22 ?

En standard, le ZL22 gère une seule barrière. Il est extensible jusqu'à 4 barrières grâce à l'ajout de 3 cartes d'extension 002LM22 (ou LM22N). Cette architecture est idéale pour les entrées à voies multiples (parkings, centres commerciaux).

Quelle est la tension d'alimentation requise pour brancher le ZL22 ?

Le ZL22 s'alimente en 230 V AC / 50 Hz sur les bornes L1-L2. L'entrée est protégée par un fusible de ligne de 5 A. Il convertit ensuite cette tension en 24 V DC pour le moteur et les accessoires.

Comment configurer les fonctions du ZL22 (temps d'ouverture, ralenti, etc.) ?

Les paramètres de fonctionnement (temps de cycle, mode semi-automatique, clignotant, etc.) se règlent via des micro-interrupteurs DIP situés sur la carte électronique. Chaque position ON/OFF correspond à une fonction décrite dans la notice d'installation fournie avec l'armoire.

Le récepteur radio est-il intégré dans le ZL22 ?

Oui, le ZL22 intègre un décodeur radio monocanal. Il est compatible avec les télécommandes CAME de la gamme correspondante. Pour les installations multi-barrières, chaque carte d'extension LM22N dispose également de son propre canal radio.

Comment fonctionne la détection d'obstacle sur le ZL22 ?

Le ZL22 intègre une détection d'obstacle ampérométrique : il mesure en permanence l'intensité consommée par le moteur. Lors d'une résistance anormale (obstacle sur la barrière), le moteur est stoppé et la barrière s'inverse automatiquement. La sensibilité est réglable par DIP switch.

Que faire si la barrière ne réagit plus aux télécommandes ?

Vérifiez d'abord la pile de la télécommande, puis assurez-vous que la mémoire radio du ZL22 contient bien le code de la télécommande (procédure de mémorisation décrite dans la notice). Si le problème persiste, contrôlez le fusible de commande de 315 mA sur la carte et l'alimentation 230 V de l'armoire.

Quelle est la différence entre le ZL22 et le ZL22N ?

Le ZL22 est le modèle d'origine, aujourd'hui discontinué. Le ZL22N (réf. 801QA-0030) est son remplaçant direct avec les mêmes fonctions principales mais des évolutions mineures de carte électronique. Les cartes d'extension LM22N restent compatibles avec les deux versions.

Quel est le degré de protection IP du ZL22 ?

Le ZL22 bénéficie d'une protection IP54 : protection totale contre les poussières et contre les projections d'eau dans toutes les directions. Son boitier en ABS est adapté à une installation en extérieur abrité ou en local technique.

Quelle puissance maximale le ZL22 peut-il fournir au moteur et aux accessoires ?

L'armoire ZL22 supporte une puissance moteur maximale de 125 W et une puissance accessoires (feux clignotants, photocellules, etc.) maximale de 40 W. Ne pas dépasser ces valeurs pour éviter tout échauffement ou déclenchement des protections.

MODE D'EMPLOI ZL22 CAME

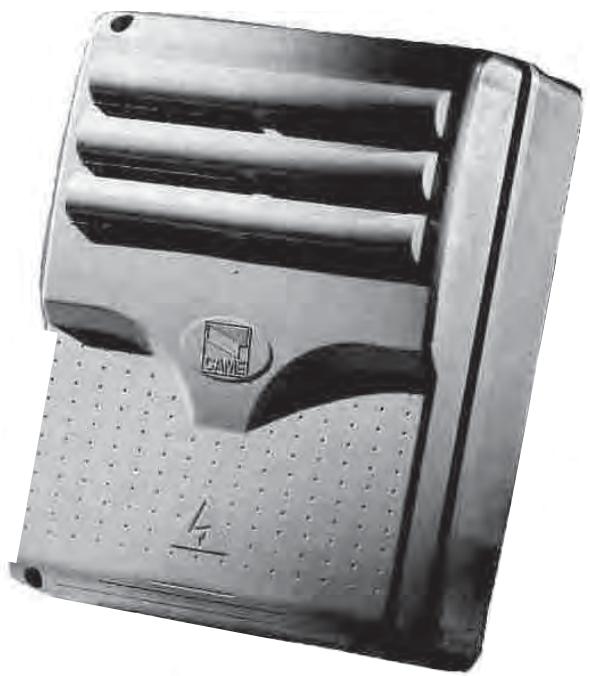

Description du tableau de commande

Conçu et fabriqué entièrement par CAME Cancelli Automatici S. p. A., il satisfait aux normes de sécurité en vigueur.

Armoire électrique pour motoréducteurs série UNIPARK en courant continu 24V.

Alimenté en 230V (a. c.) avec une fréquence de 50/60Hz sur les bornes L1-L2, protégé à l'entrée par un fusible de ligne de 5A.

Boîtier en ABS avec transformateur, orifice pour le renouvellement d'air et degré de protection IP54.

Garanti 24 mois sauf altérations.

Les dispositifs de commande sont à basse tension et protégés par un fusible de 315mA. La puissance totale des accessoires en 24V, protégés par un fusible

de 3.15A, ne doit pas dépasser 60W. accessoires pouvant être reliés

• interrupteurs de fin de course d'ouverture et de fermeture, obtenus avec un système ampèremétrique;
• trimmer qui règle la sensibilité de la force développée par le moteur;
• Elle est prévue pour y installer le récepteur radio de la commande à distance;
• possibilité de commander jusqu'à 4 moteurs (il suffit pour cela de monter la carte L22 pour chaque moteur).

Principaux composants

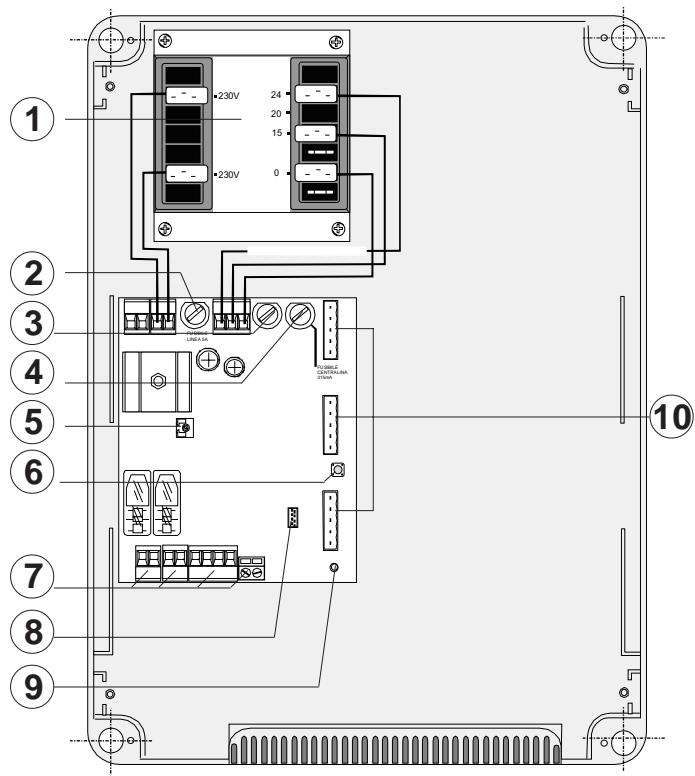

1) Transformateur 2) Fusible de ligne 5A 3) Fusable accessoires 3,15A 4) Fusible boîtier 315mA 5) Trimmer de sensibilité 6) Bouton-poussoir mémoire code 7) Plaques à bornes pour les branchements électriques 8) Branchement carte radiofréquence 9) Led de signalisation 10) Fiches pour brancher les cartes canaux (LM22)

Branchements électriques

L1-L2: alimentation électrique en 230V (a. c.) 50/60 Hz

sortie pour le branchement du moteur en 24V (c. c.)

10-11: sortie 24V (c. c.) pour l'alimentation des accessoires 60W max.

1-2: entrée (n. c.) pour l'arrêt (bouton stop)

2-7: entrée (n. c.) pour le fonctionnement cyclique (bouton "ouvert-fermé")

2-C1: entrée (n. c.) pour les dispositifs de sécurité (photocellules avec fonction de réouverture durant la phase de fermeture)

entrée pour antenne du récepteur radio

Les connexions restantes, dont nous reportons ci-dessous la liste pour plus de précision, ont déjà été faites au moment de la production:

230: sortie alimentation vers le transformateur

0V-15V-24V: entrée alimentation à partir du transformateur

Deux autres connexions à utiliser pour les cartes en option suivantes sont présentes dans la centrale:

AF: fiche pour récepteurs radio AF

A-B-C-D-E: sortie pour le branchement de cartes canal LM22 éventuelles (consulter la documentation technique jointe à la carte)

Nederlandsls

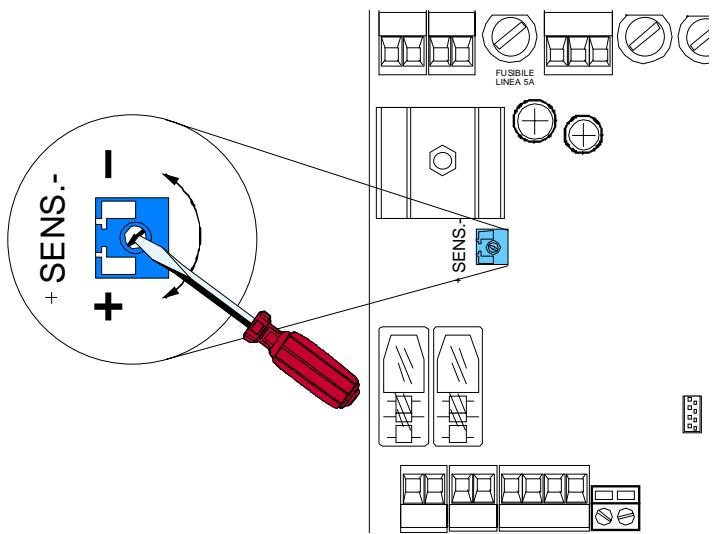

Trimmer SENS. = Sensibilité du capteur ampèremétrique. Il règle la sensibilité du capteur qui contrôle constamment la force développée par le moteur durant la phase d'ouverture et de fermeture. Si celle-ci dépasse le niveau préétabli, il intervient en arrêtant le mouvement de la barrière en ouverture ou en l'inversant en fermeture.

Installation de la radiocommande

Procedure:

A - Placer une carte AF. B - Codifier le/s émetteur/s. C - Mémoriser la codification sur la carte base.

La carte AF doit OBLIGATOIREMENT être branchée en l'absence de tension car la carte mère ne la reconnaît que quand elle est alimentée.

appuyer en séquence sur P1 ou P2 pour mémoriser le code; à la dixième impulsion, une double sonnerie confirme que le code a été mémorisé

La première codification doit être effectuée en maintenant les cavaliers en position pour les canaux 1 et 2, comme après la fig. A; pour des saisies successives éventuelles sur des canaux différents, voir fig. B

Voir les instructions qui se trouvent dans l'emballage de la carte AF43SR.

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et P2=CH2, saisie de défaut)

voir instructions sur l'emballage

voir la notice d'instructions qui se trouve dans l'emballage

Appuyer sur la touche "PROG" sur la carte de base (le LED de signalisation clignote), avec une touche du émetteur on envoie le code, le LED restera allumé pour signaler que la mémorisation s'est effectuée.

PROG = Canal pour obtenir la commande directe d'une fonction du boîtier du motoréducteur (commande "ouverture-fermeture")

N. B. : Si, successivement, on peut changer le code des émetteurs, il suffit de répéter la série décrite ci-dessus.

Placer les charnières (du côté droit ou gauche au besoin) et les fixer avec les vis et les rondelles fournies de série

Placer et fixer la boite de l'armoire

Assembler par encliquetage le couvercle sur les charnières et fixer le couvercle avec les vis fournies de série
