PRO-510 - Caméra de surveillance SWANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Swann
Modèle	PRO-510
Résolution	Full HD (1080p)
Angle de vue	90°
Vision nocturne	Oui, jusqu'à 10 mètres
Audio bidirectionnel	Oui
Détection de mouvement	Oui, avec notifications
Connectivité	Wi-Fi 2,4 GHz
Alimentation	Adaptateur secteur 5V / 1A (inclus)
Dimensions	6,5 x 6,5 x 11 cm
Poids	150 g
Stockage local	Slot microSD jusqu'à 128 Go
Stockage cloud	SwannSecure (abonnement optionnel)
Application mobile	Swann Smart Home (iOS/Android)
Assistant vocal	Compatible Alexa et Google Assistant
Certification IP	IP65 (extérieur)
Température de fonctionnement	-20°C à 50°C
Entretien	Nettoyer l'objectif avec un chiffon doux et sec
Sécurité	Cryptage AES 128 bits
Pièces détachées	Adaptateur et câble USB disponibles en ligne
Réparabilité	Indice de réparabilité : 7,5/10

FOIRE AUX QUESTIONS - PRO-510 SWANN

Comment installer la caméra Swann PRO-510 ?

Téléchargez l'application Swann Smart Home, créez un compte, branchez la caméra, suivez les instructions dans l'appli pour connecter le Wi-Fi. Fixez-la avec les vis fournies.

Comment réinitialiser la caméra ?

Maintenez le bouton reset (sous la caméra) enfoncé pendant 10 secondes jusqu'à entendre un bip. Les voyants clignoteront en orange.

Puis-je utiliser la caméra sans abonnement cloud ?

Oui, vous pouvez insérer une carte microSD (jusqu'à 128 Go) pour l'enregistrement local. L'abonnement cloud est optionnel.

Comment visionner les images en direct ?

Ouvrez l'application Swann Smart Home, connectez-vous, sélectionnez la caméra. Vous pouvez voir le flux en direct, prendre des photos ou enregistrer des vidéos.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le routeur émet sur 2,4 GHz (5 GHz non supporté). Redémarrez la caméra et le routeur. Assurez-vous que le mot de passe Wi-Fi est correct.

Comment activer les notifications de mouvement ?

Dans l'application, allez dans Paramètres > Détection de mouvement, activez-la et réglez la sensibilité. Vous recevrez des alertes sur votre téléphone.

La caméra est-elle résistante à l'eau ?

Oui, elle possède une certification IP65, ce qui la protège de la pluie et de la poussière. Installez-la à l'abri du soleil direct.

Comment configurer le son bidirectionnel ?

Depuis le flux en direct, appuyez sur l'icône micro pour parler. Assurez-vous que l'audio est activé dans les paramètres de l'appareil.

Puis-je partager l'accès à la caméra avec un autre utilisateur ?

Oui, dans l'application, allez dans Paramètres > Partager, ajoutez l'adresse email de la personne. Elle devra créer un compte Swann.

Où trouver le guide d'utilisation complet ?

Le guide est disponible au format PDF sur notice-facile.com. Vous pouvez le télécharger gratuitement en sélectionnant votre langue.

MODE D'EMPLOI PRO-510 SWANN

Caméra de sécurité avec Filtre IR mobile

Avant de commencer

Introduction

La PRO-510 est une caméra couleur CMOS qui peut fonctionner dans des éclairages de jour ou de faible intensité tel à l'intérieur ou la nuit.

La PRO-510 est ultra sensible à la lumière et donc peut utiliser une très petite quantité de lumière pour offrir une image de ce qu'elle voit. À faible intensité, l'image apparaît en noir et blanc.

Le jour ou dans des conditions bien éclairées, le Filtre IR mobile de la caméra s'active pour éliminer les longueurs d'onde de lumière non requises par la caméra pour offrir une image claire et en couleur.

REMARQUE IMPORTANTE:

Chaque juridiction possède des lois et réglementations spécifiques encadrant l'utilisation des caméras. Il est de la responsabilité de l'acheteur, avant d'utiliser toute caméra et ce pour tout motif, de s'être informé des lois et réglementations applicables encadrant, interdisant ou limitant l'utilisation des caméras et de se conformer à ces dernières.

AVERTISSEMENT : Les modifications non approuvées par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur d'utiliser cet équipement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES :

• S'assurer, si le produit est fixé, qu'il le soit bien et de manière stable
• Ne pas utiliser si le câblage ou les bornes sont exposés

Contenu de l'emballage

Contenu de l'emballage:

Vous avez probablement acheté votre PRO-510 comme simple caméra ou comme faisant partie d'un ensemble. Ceci dictera le contenu que vous devriez avoir reçu avec votre caméra.

Item Packs Caméra 1 Packs Caméra 2 Packs Caméra 3 Packs Caméra 4
Caméra PRO-510 1 2 3 4
Câble d'extension de la caméra	1 2 3 4
Vis & prises de montage	1 2 3 4
Adaptateur de coura -+	1 1 (incluant un séparateur d'alimentation)	1 (incluant un séparateur d'alimentation)	1 (incluant un séparateur d'alimentation)
Autocollants de sécurité	4 4 4 4
Guide de démarrage rapide	1 1 1 1

Guide de connexion

Connexion des prises BNC et DC de la camera aux prises BNC et DC de la rallonge.

2A. Connexion TV directe

2 Branchez la prise BNC de la rallonge dans la prise BNC de l'adaptateur RCA vers BNC. Connectez alors la prise RCA à l'adaptateur RCA vers BNC (qui doit être branché à la rallonge) de la connexion ENTREE VIDEO située à l'arrière de votre TV.

Guide de connexion

3B

PACKS POUR 4 CAMERA

Branchez les câbles d'extension

Prise de DC à l'un des quatre

Prises sur le diviseur de puissance.

Ensuite, branchez l'extrémité unique de la diviseur de puissance à la prise de DC sur l'adaptateur secteur.

3A

Branchez la prise DC des câbles d'extension à la prise DC de l'adaptateur.

Fixation de la caméra

Le support sur le PRO-510 est faussement adaptable. À première vue il semble limiter le nombre d'options que vous avez lorsque vous assemblez et ciblez la caméra, mais cela est simplement faux. Le support PRO-510 est presqu'infiniment adaptable – c'est comme le Cube Rubik des supports de caméra de CCTV!

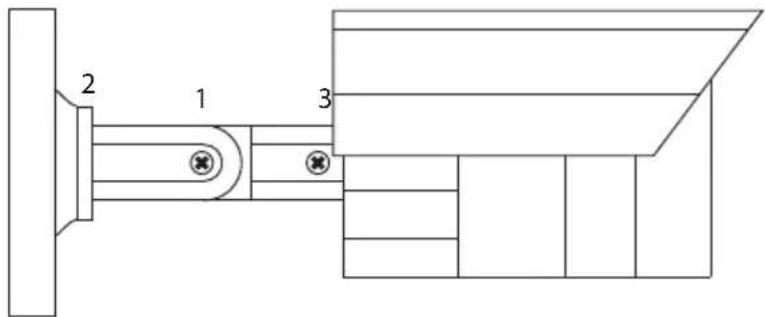

Vous avez trois points d'articulation. Le plus évident est le joint du coude retenu par une vis à oreilles au centre du support (1). Celui-ci est vraiment évident et simple – desserrez la vis, ajustez à la position désirée puis serrez la vis pour fixer en place.

Le second point d'articulation (2) est le joint radial où le cou du support s'attache à la base. Pour ajuster ce joint, desserrez l'anneau de blocage en tournant dans le sens antihoraire. Pivotez la caméra et le support dans la position désirée puis serrez l'anneau de blocage. En utilisant les points d'articulation 1 et 2, vous pouvez diriger la caméra dans virtuellement n'importe quelle direction.

Le point 3, situé où la caméra s'attache au support, est tenu en place par une vis de blocage. Tout comme le point 2, c'est un joint radial, qui vous permet de pivoter la caméra face vers le haut, peu importe comment les points 1 et 2 sont configurés. Desserrez simplement la vis, pivoter la caméra en position verticale (de sorte qu'en haut dans vos images est bien en haut) puis serrez la vis pour verrouiller en place.

Bien sur, il y aura toujours des cas isolés où la caméra et le support ne pourront simplement pas être montés où vous voulez les monter. Vous avez peut-être un auvent suspendu, ou un tuyau d'égout dans un endroit incommode. Dans ces cas, nous suggérons d'obtenir un support de montage, qui devrait être disponible dans toute bonne quincaillerie.

Résolution des problèmes

Problème : Sur mon DVR Swann, le message Perte Vidéo apparaît là où devrait se trouver ma caméra.	Solution : Vérifiez que la rallonge est correctement connectée à la camera et que les connexions situées à l'arrière du DVR sont sécurisées. Assurez-vous également que la caméra est alimentée en essayant une seconde prise électrique.
Problème : De nuit, ma caméra ne diffuse qu'une grande tache claire, aucune image.	Solution : Les ondes infraroues utilisées pour la vision nocturne peuvent être reflétées par les fenêtres ou les miroirs.Déplacez votre caméra de l'autre côté de la fenêtre.
Problème : Le câble d'extension BNC ne peut pas être branché sur ma TV.	Solution : Connectez l'extrémité BNC du câble d'extension à l'adaptateur RCA.

Vidéo	Capteur d'image CMOSQualité video 540 lignes TVNombre de pixels effectifs 648x488Illumination minimale 0 Lux (IR actif)Mode jour/nuitBalance des blancs AutomatiqueRatio bruit / signal 45dbContrôle du gain AutomatiqueCompensation contre-jour OuiLentille 3.6mmAngle de vue 59 degrés	Couleur dans les zones éclairées Noir et Blanc en mode Nuit
		850nm10,000 heures

Les images sont à titre indicatif seulement.

Les spécifications sont sujettes à changement sans préavis.

Pour la version la plus récente de ce manuel, veuillez visitez :

www.swann.com

Centre d'assistance/Détails au sujet du soutien technique

Contactez notre équipe d'experts du support

technique... [e-mail]

Europe

01 57 323 377

Sans frais États-Unis:

1-800-627-2799

(Dim, 14h00-22h00 Heure du Pacifique)

(Lun-Jeu, 6h00-10h00 Heure du Pacifique)

(Ven, 6h00-14h00 Heure du Pacifique)

Échanges et Réparations États-Unis:

I-800-627-2799 (option I)

(Lun-Ven, 9h00-17h00 Heure du Pacifique

Il peut y avoir de légères variations saisonnières

concernant les heures

Information de garantie

Swann Communications garantit ce produit contre tout défaut de fabrication et contre tout défaut matériel pour une période de un (1) an à compter de la date d'achat. Vous devez présenter votre reçu comme preuve de la date d'achat pour valider votre garantie. Toute unité défectueuse sera réparée gratuitement (pièces et main d'œuvre) ou remplacée, à la discrétion de Swann. L'utilisateur final est responsable de tous les frais de port qu'implique l'envoi du produit au centre de réparation de Swann. L'utilisateur est responsable de tous les frais de port si l'envoi doit être effectué en provenance ou à destination de tout pays hors du pays d'origine.

La présente garantie ne couvre pas tous les dégâts consécutifs à un mauvais usage du produit. Tous les coûts associés à la prise en charge ce produit ou à son usage sont dans ce cas de la responsabilité de l'utilisateur. Cette garantie s'applique à l'acheteur original du produit et ne peut être transférée à une tierce partie. Toute modification non autorisée de tout élément, u toute preuve de mauvaise utilisation de cet appareil annulera l'ensemble des garanties.

Certains pays n'autorisent pas les limitations de certaines exclusions de la présente garantie. Les réglementations et lois locales priment.

Vérification FCC

Note : Cet équipement a été testé et est en conformité avec les limites édictées dans le paragraphe 15 des Règlementations FCC, relatif aux équipements numériques de classe B. Ces limites ont été définies dans le but de fournir une protection raisonnable contre les interférences néfastes dans les installations résidentielles. Cet équipement génère, utilise et peut irradier des énergies de fréquences radio et, s'il n'est pas installé dans le respect des instructions fournies, peut provoquer des interférences auprès des appareils de réception radiotélévisée. Ces dernières peuvent être déterminées en allumant et éteignant l'équipement installe. L'utilisateur est incité à essayer, si besoin est, de corriger les interférences à l'aides des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice. Augmenter l'espace entre l'équipement et le récepteur
• Brancher l'équipement sur une prise ou un circuit différents de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/télévision expérimenté.

Ces appareils sont conformes au paragraphe 15 des normes FCC. Leur opération est sujette aux deux conditions suivantes :

(1) ces appareils ne doivent pas provoquer d'interférence dangereuse, et
(2) ces appareils doivent accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.
