MODE D'EMPLOI BOX HD SOMFY

Menu MA MAISON - pilotage immédiat de vos équipements Menu MES SCÉNARIOS - Création et déclenchement de scénarios Menu MA SEMAINE - Programmation de la semaine Espace TABLEAU DE BORD Espace MES RÉGLAGES Espace CONFIGURATION

7 Qui est Somfy ? Somfy développe, produit et commercialise des moteurs et automatismes pour les équipements de la maison. Motorisations pour portails, portes de garage ou volets roulants, systèmes d’alarme, commandes d’éclairage, thermostats de chauffage, tous les produits Somfy répondent à vos attentes de sécurité, confort et économie d’énergie. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60950-1 : 2006.

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy. Pour tout renseignement concernant le choix, l’achat ou l’installation de produits Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche. Info Somfy Services : Internet : www.ma-domotique-somfy.fr

Cette notice décrit la configuration et l’utilisation de ce produit.

Toute installation ou utilisation hors du domaine d’application défini par Somfy est non conforme. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l’exclusion de la responsabilité et de la garantie Somfy. Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice. Par la présente, Somfy déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l’adresse Internet www.somfy.com/ce (Somfy Box). Images non contractuelles.

Consignes générales de sécurité

Evitez les chocs. Evitez les chutes. Ne trempez jamais ce produit dans un liquide. N’utilisez pas de produits abrasifs ni de solvants pour nettoyer ce produit. Sa surface peut être nettoyée à l’aide d’un chiffon doux et sec. N’ouvrez pas l’appareil. Ne placez pas ce produit à l’extérieur du bâtiment, ne faites pas passer le câble Ethernet par l’extérieur. L’extinction complète du produit peut être réalisée en déconnectant la fiche d’alimentation. Veillez à ce que celui-ci soit toujours accessible en utilisation. L’interface Ethernet ne doit jamais être connectée directement à une prise téléphonique. L’interface Ethernet est destinée à être connectée uniquement à des terminaux réseau de type modem, switch, hub, etc. Ce produit n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de ce produit. Conformément à la norme EN 12453, relative à la sécurité d’utilisation des portes et portails motorisés, l’utilisation du boitier TaHoma® de la Somfy Box pour la commande d’un automatisme de porte de garage ou de portail sans visibilité de l’utilisateur, nécessite obligatoirement l’installation d’un dispositif de sécurité type cellule photoélectrique sur cet automatisme.

Ne jetez pas le produit ni les piles usagées avec les ordures ménagères. Veillez à les déposer dans un point de collecte ou dans un centre agréé afin de garantir leur recyclage. Copyright © 2012 Somfy SAS. All rights reserved Si vous utilisez un même code de la télécommande pour enregistrer plusieurs motorisations de portail, la Somfy Box pilotera toutes ces motorisations en même temps, même si l’une d’elles a été supprimée de la Somfy Box. • Si vous avez enregistré un moteur de portail de modèle SGS ou LS360, vous devez relancer un auto-apprentissage à l’aide de la télécommande d’origine de votre moteur de portail avant de l’utiliser à nouveau. Reportez-vous au manuel d’installation de votre moteur (disponible sur www.ma-domotique-somfy.fr). [1]. V  ous êtes sur l’écran quelles technologies utilisent vos équipements ?. Cliquez sur continuer. Cliquez sur continuer. Nota : La liste des équipements compatibles est disponible sur le site Internet www.ma-domotique-somfy.fr.

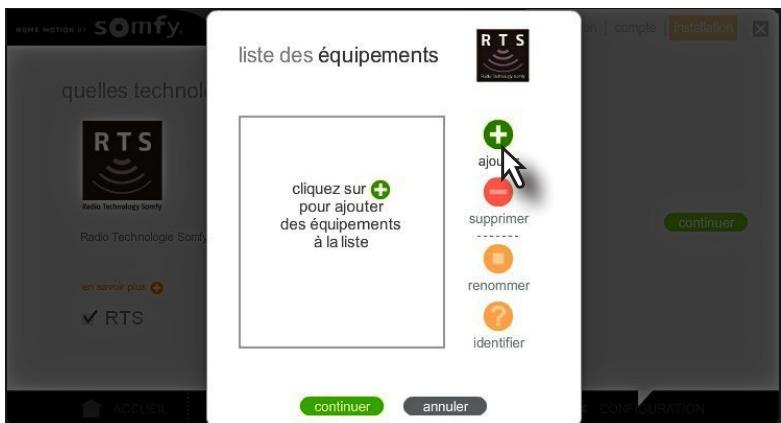

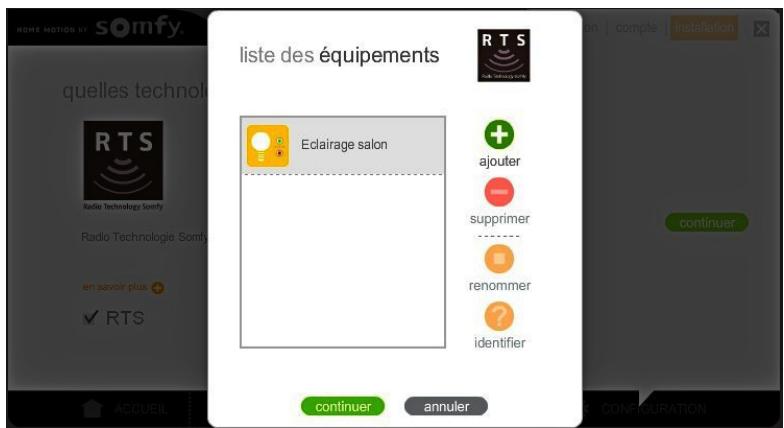

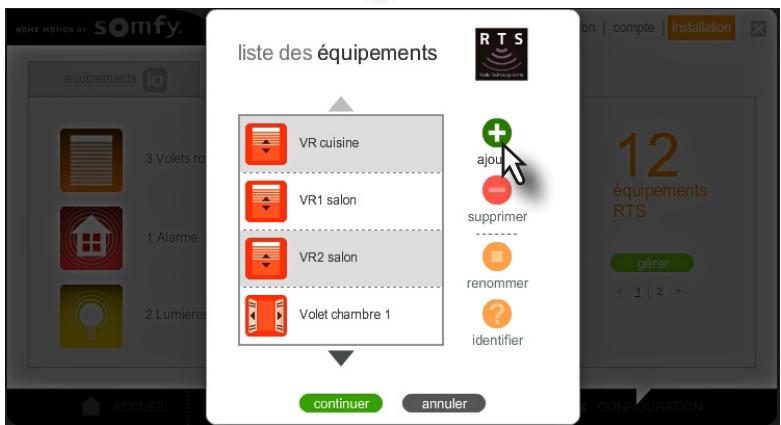

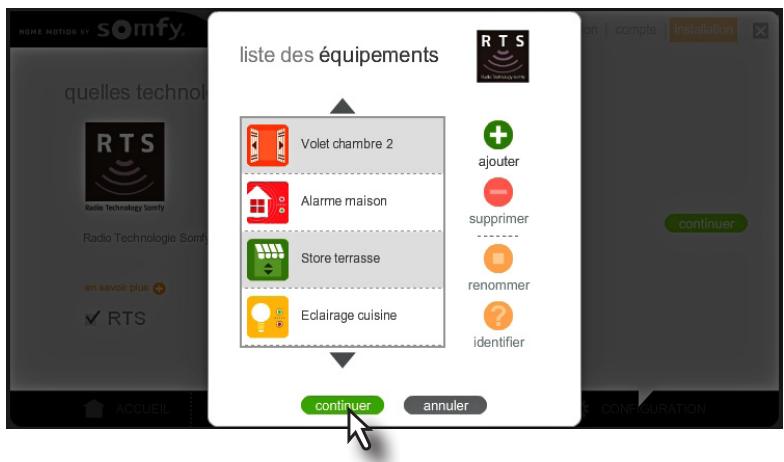

 ne fenêtre liste des équipements s’affiche. Cliquez sur ajouter.

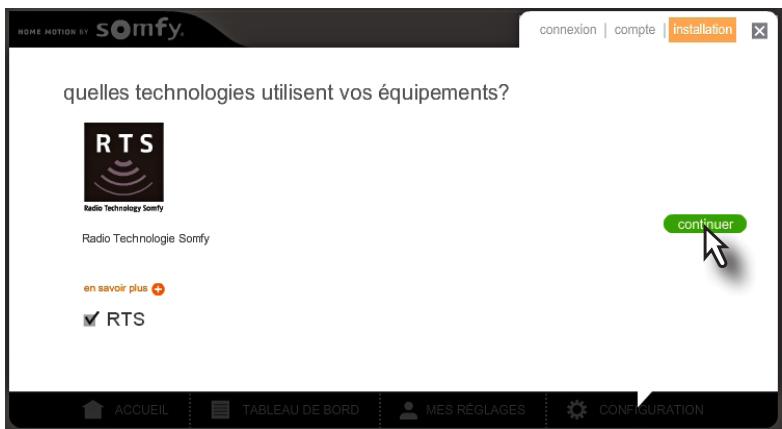

Cliquez sur continuer.

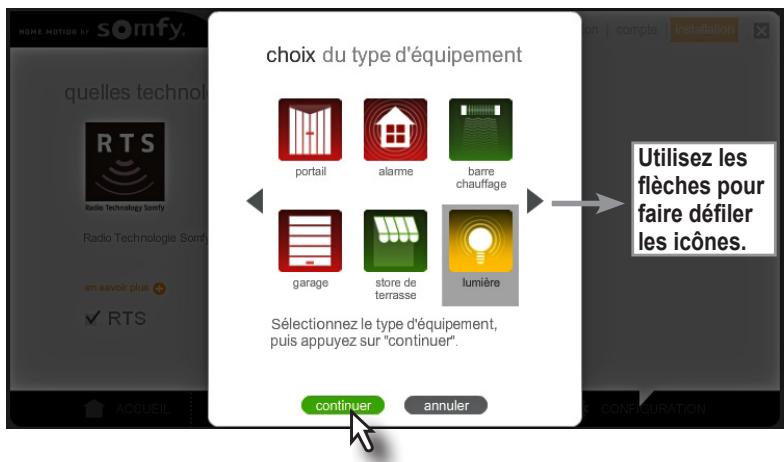

Utilisez les flèches pour faire défiler les icônes.

Nota : Si vous ne trouvez pas votre équipement parmi les types d’équipement proposés, sélectionnez autre.

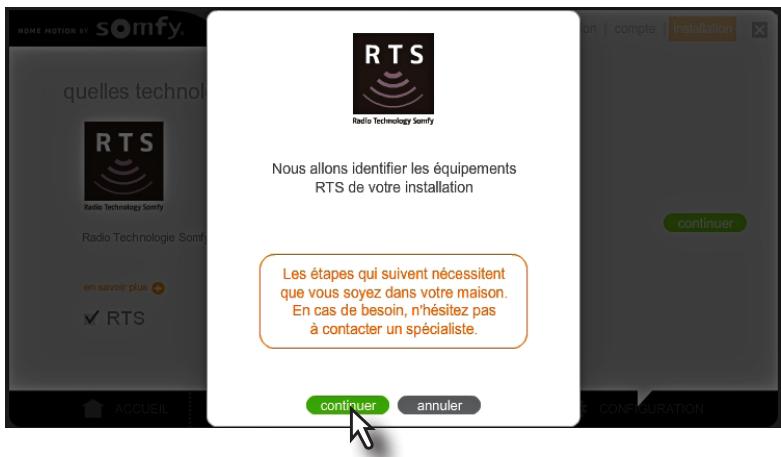

 uivez rigoureusement les instructions qui s’affichent à l’écran pour enregistrer votre équipement. Important : Lors de l’enregistrement de votre équipement, vous pouvez être amené à utiliser une télécommande enregistrée sur cet équipement. Si cette télécommande envoie des ordres de commande groupée (commande de plusieurs volets roulants par exemple) et si vous l’utilisez pour l’enregistrement de votre équipement, la Somfy Box enverra aussi un ordre de commande groupé. Elle pilotera l’ensemble des équipements appartenant à ce groupe (commande de plusieurs volets roulants par exemple).

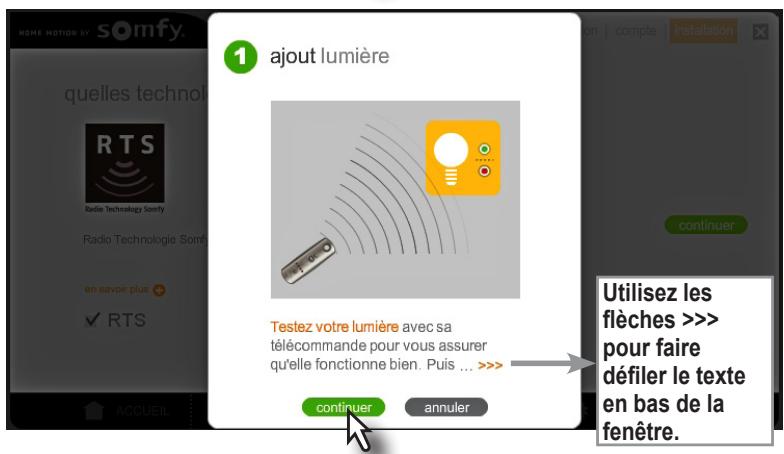

Utilisez les flèches >>> pour faire défiler le texte en bas de la fenêtre.

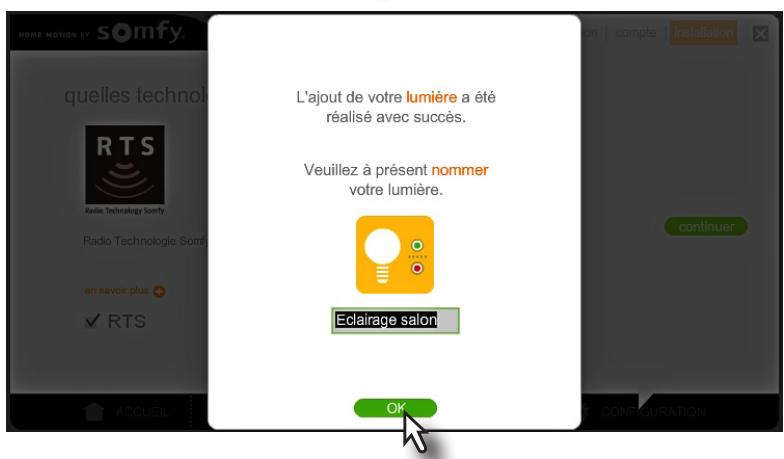

[6]. L orsque l’écran L’ajout de votre équipement a été réalisé avec succès s’affiche, vous devez nommer cet équipement puis cliquez sur OK.

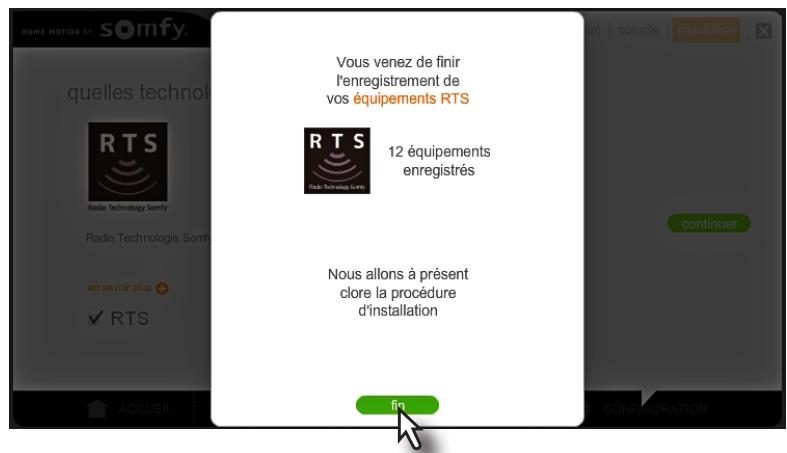

 ous revenez à la fenêtre liste des équipements dans laquelle s’affiche l’équipement que vous venez d’enregistrer sur votre Somfy Box. [10]. L a fenêtre Vous venez de finir l’enregistrement de vos équipements RTS s’affiche. Le nombre d’équipements que vous avez enregistrés est indiqué. Cliquez sur fin.

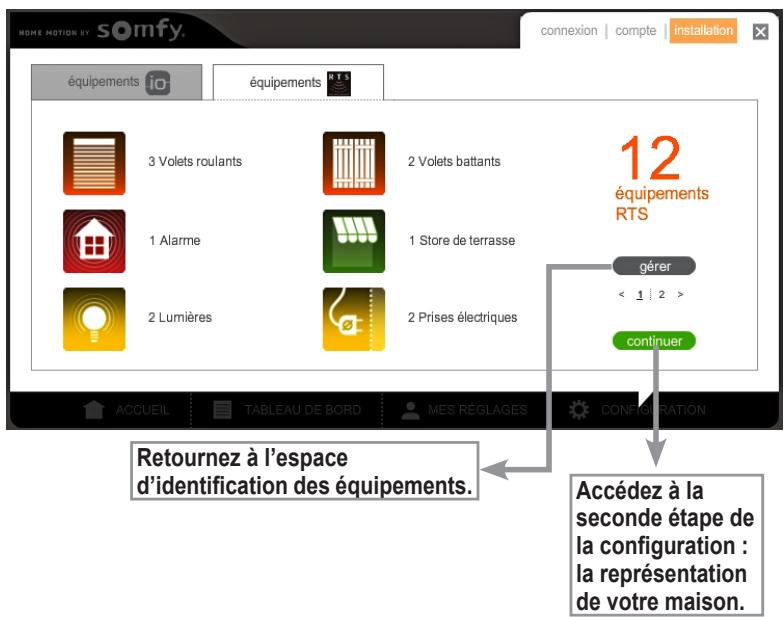

[11]. L ’écran de configuration de votre Somfy Box s’affiche. Vous pouvez y voir le nombre et le type d’équipement que vous avez enregistrés.

Si vous voulez dès à présent ajouter de nouveaux équipements sur votre Somfy Box, cliquez sur gérer pour retourner dans l’espace d’identification de vos équipements. Sinon, cliquez sur continer pour accéder à la seconde étape de configuration, la représentation de votre maison.

Retournez à l’espace d’identification des équipements.

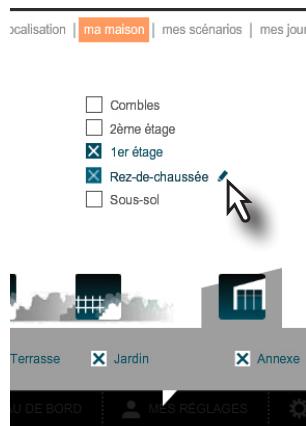

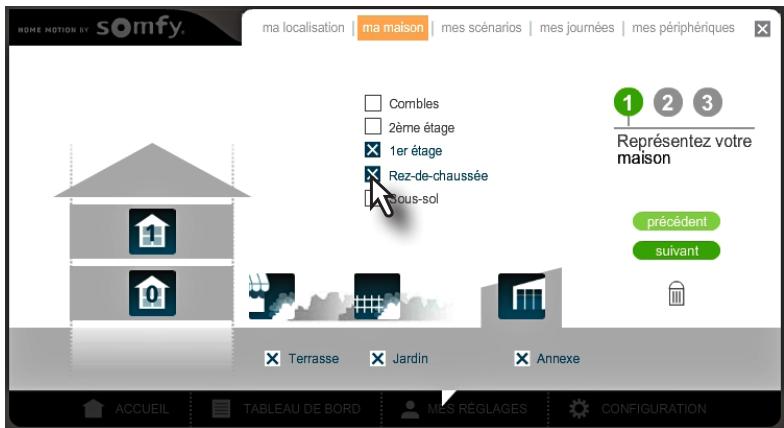

Sélectionnez les espaces intérieurs (étages) et extérieurs qui composent votre maison puis cliquez sur suivant. Nota : Commencez par sélectionner Rez-de-chaussée pour pouvoir sélectionner ensuite d’autres étages de la maison.

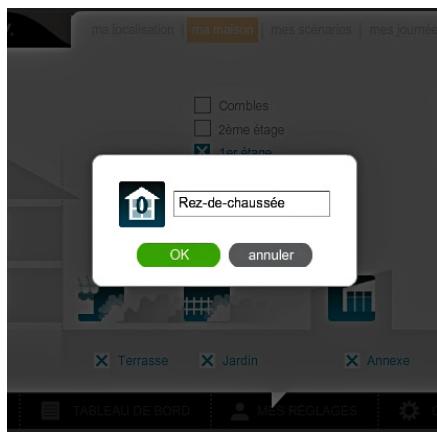

Vous pouvez renommer les espaces de votre maison en cliquant sur le stylo à droite du nom de l’espace que vous souhaitez renommer.

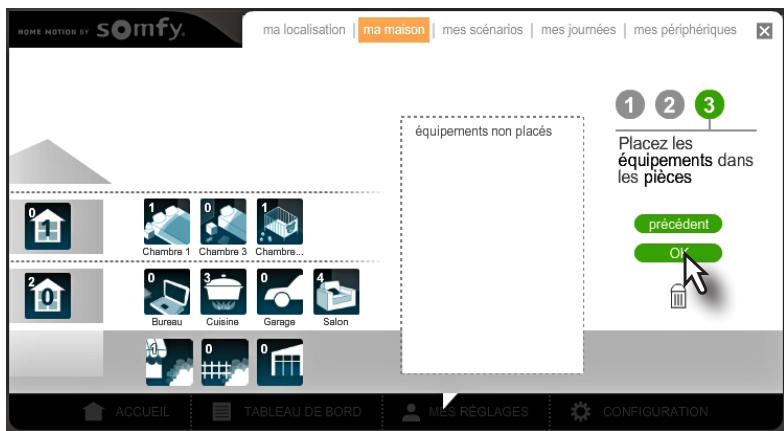

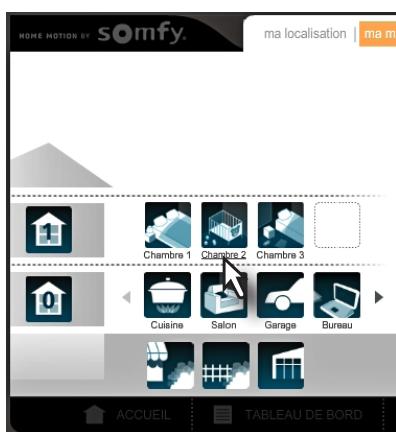

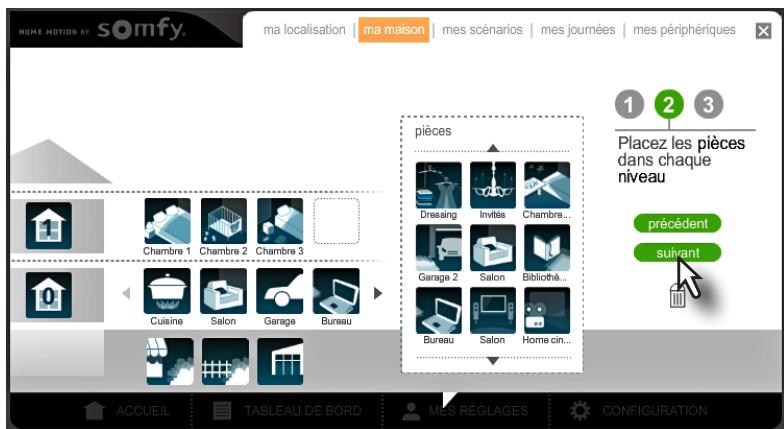

 joutez les pièces qui composent les étages de votre maison en glissant les icônes des pièces devant le ou les étages puis cliquez sur suivant. Nota : Pour supprimer une pièce d’un étage, glissez-la dans la poubelle.

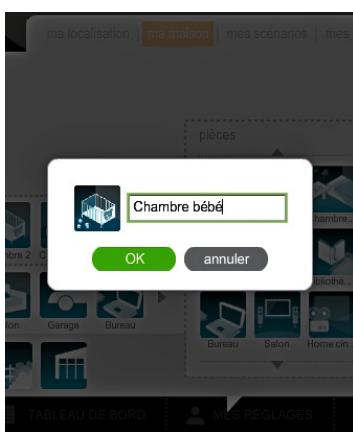

Vous pouvez renommer les pièces de votre maison en cliquant sur le nom de la pièce que vous souhaitez renommer.

Copyright © 2012 Somfy SAS. All rights reserved

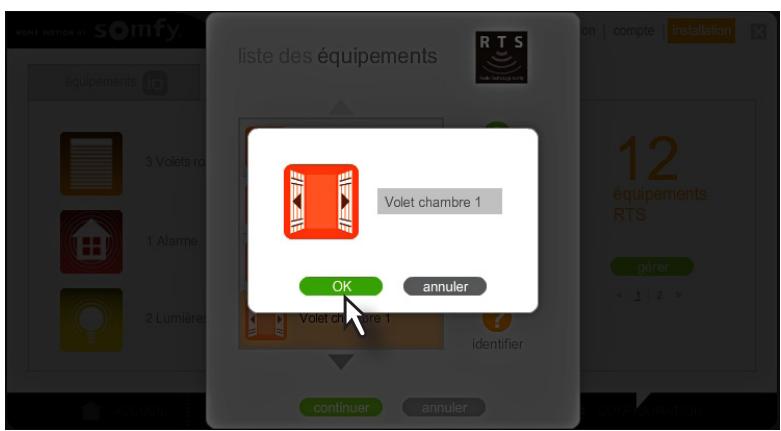

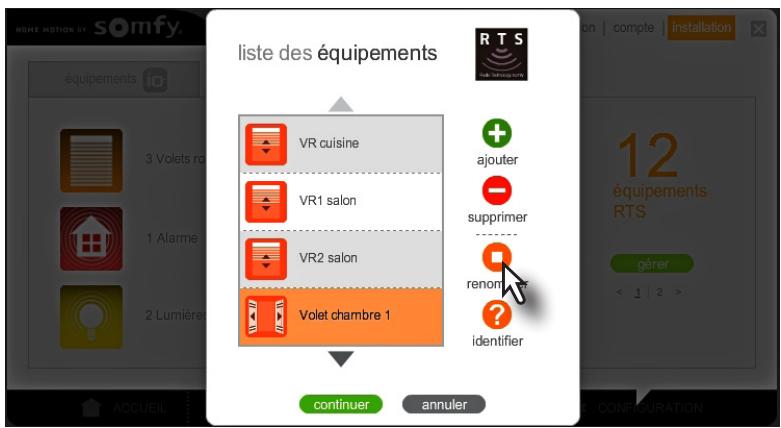

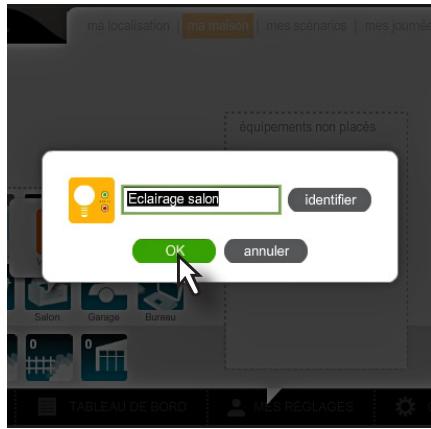

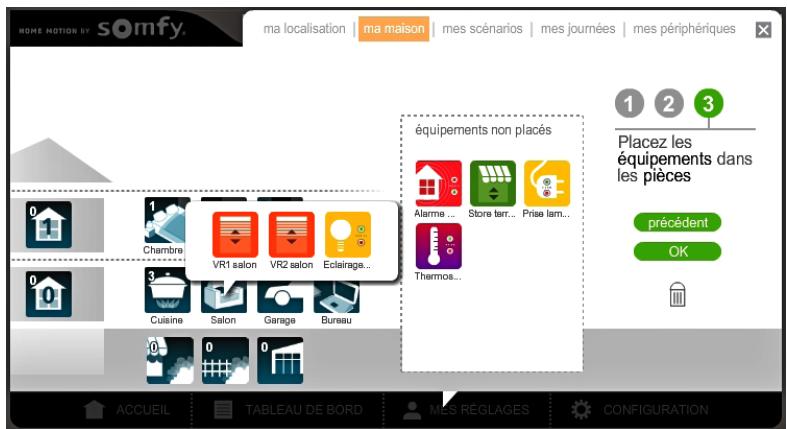

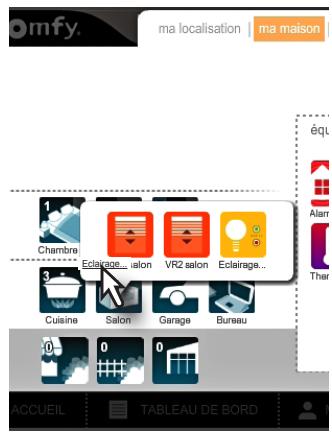

Vous pouvez renommer les équipements de votre maison en cliquant sur la pièce dans laquelle se trouve l’équipement puis sur le nom de l’équipement que vous souhaitez renommer.

Nota : Vous pourrez faire évoluer votre configuration à tout moment en cliquant sur le lien MES RÉGLAGES de la page d’accueil de l’interface TaHoma®.

- en vous rendant sur le site www.ma-domotique-somfy.fr, rubrique Mon compte puis en cliquant sur Utiliser la Somfy Box.

- en téléchargeant l’application pour smartphone «TaHoma Home Control by Somfy», disponible gratuitement dans l’App Store®* et bientôt disponible dans Google Play. Cette application permet uniquement de piloter à distance les équipements. Elle ne permet pas de configurer votre Somfy Box.

Navigation dans l’interface TaHoma®

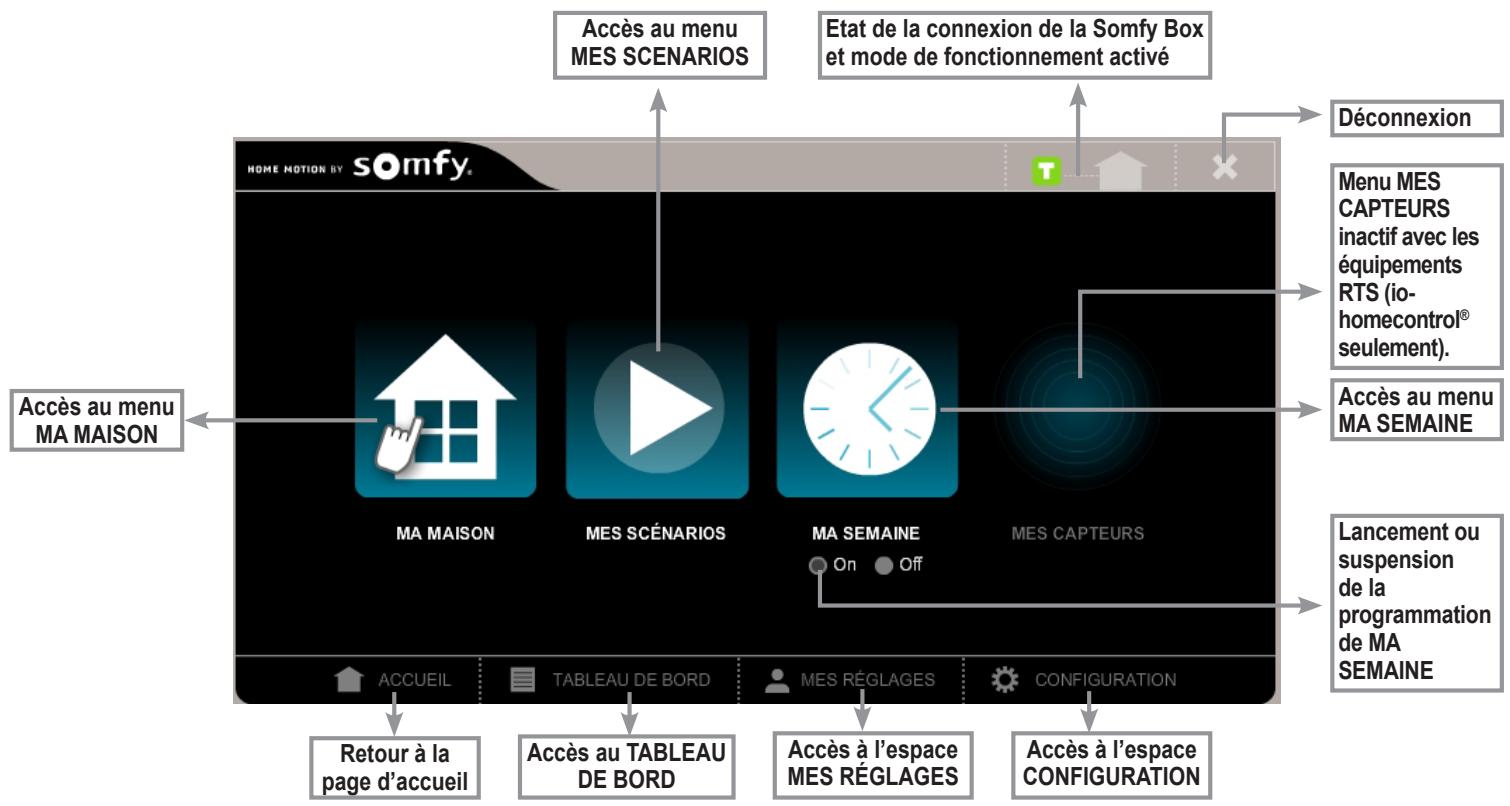

▪▪L’espace ACCUEIL L’espace ACCUEIL se compose de 4 menus : • MA MAISON : il permet de piloter instantanément vos équipements. • MES SCÉNARIOS : il permet de créer des scénarios (ex : réveil semaine, départ maison, soirée) en programmant le fonctionnement d’un ou plusieurs équipements (ex : mon portail se ferme et mon alarme est activée) et de les lancer immédiatemmment ou jusqu’à 2 heures plus tard. • MA SEMAINE : il permet de programmer la semaine en créant des journées (ex : journée travail, journée week-end) à partir des scénarios créés et de les répartir du lundi au dimanche. Les journées correspondent à une succession de scénarios créés puis programmés pour être lancés à une heure donnée. La semaine correspond à la programmation des journées créées sur les 7 jours de la semaine. • MES CAPTEURS : pour activer ce menu, vous devez souscrire à l’option io-homecontrol® (pour plus de détails, rendez-vous sur www.ma-domotiquesomfy.fr). Il vous permettra alors de déclencher des actions en fonction des données enregistrées par les capteurs équipés de la technologie iohomecontrol® exclusivement. Accès au menu

MES SCENARIOS Etat de la connexion de la Somfy Box et mode de fonctionnement activé

Déconnexion Menu MES CAPTEURS inactif avec les équipements RTS (iohomecontrol® seulement). Accès au menu

MA SEMAINE Accès au menu

MA MAISON Lancement ou suspension de la programmation de MA SEMAINE Retour à la page d’accueil

Accès à l’espace

MES RÉGLAGES Accès au TABLEAU DE BORD

▪▪Etat de la connexion de la Somfy Box et mode de fonctionnement activé

La Somfy Box est déconnectée.

La Somfy Box est connectée.

La couleur du carré indique le mode de fonctionnement activé (voir le manuel d’installation de la Somfy Box page 5)

▪▪Historique des défauts

Si vous cliquez sur le triangle ! , tableau de bord s’ouvre.

* iPhone, iPad, App Store, iTunes sont des marques protégées par Apple Inc Copyright © 2012 Somfy SAS. All rights reserved

MA SEMAINE MES CAPTEURS

Accès à l’espace

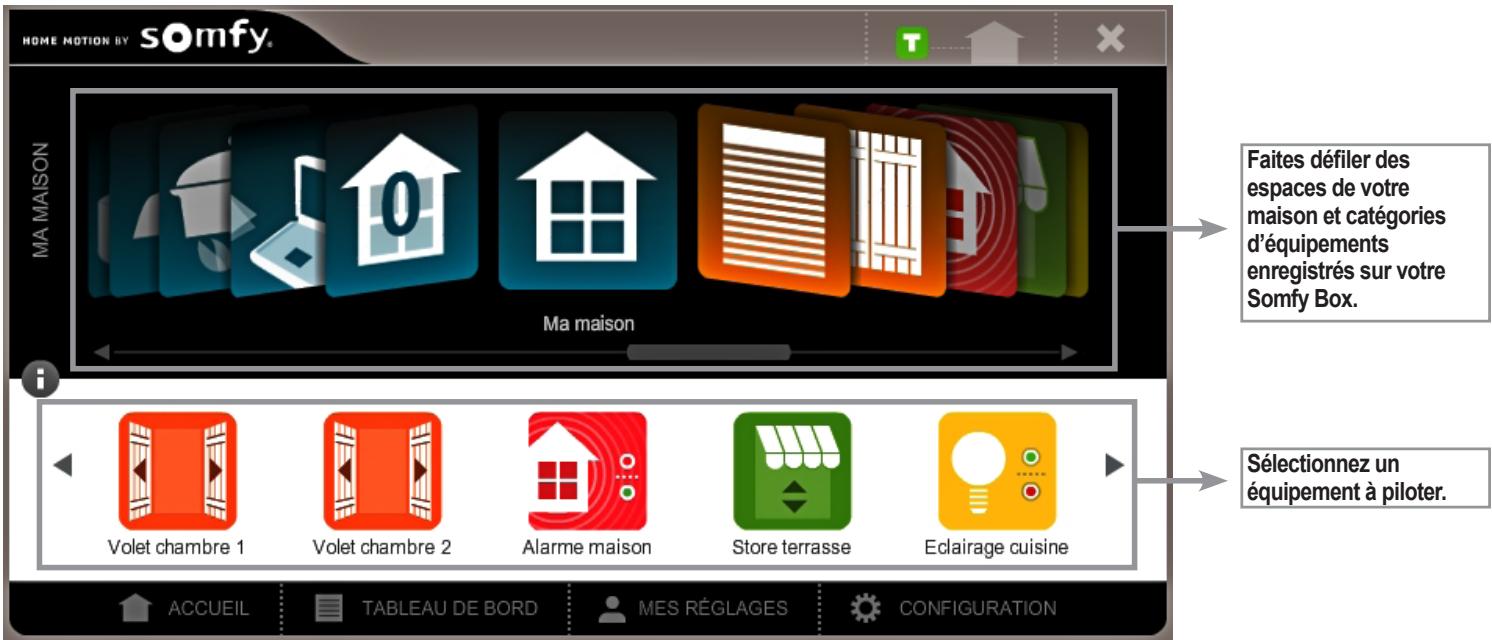

• piloter instantanément les équipements enregistrés sur la Somfy Box. Pour accéder au menu MA MAISON, cliquez sur l’icône

de la page d’accueil TaHoma®.

Faites défiler des espaces de votre maison et catégories d’équipements enregistrés sur votre

équipement à piloter.

▪▪Types de pilotage selon les équipements

Les équipements se pilotent comme détaillé ci-dessous : Equipements Prises et douilles télécommandées Alarmes (pilotage ON/OFF par zone)

La position favorite de l’équipement piloté par la Somfy Box reste la même que celle de l’équipement piloté par sa télécommande d’origine.

Veuillez vous reporter à la notice de votre équipement pour configurer sa position favorite. ** Pilotage d’un thermostat Vous avez la possibilité de choisir entre deux modes de pilotage du thermostat : • Manuel : Confort, Eco, Hors gel. • Auto : Mode de programmation du thermostat, pour revenir au mode programmé qui est en cours sur le thermostat. Important : L ors du pilotage à distance de votre thermostat, l’affichage du mode de fonctionnement en cours sur le thermostat n’est pas actualisé. Pour actualiser l’affichage du thermostat, appuyez sur la touche Mode du thermostat. 8

Copyright © 2012 Somfy SAS. All rights reserved

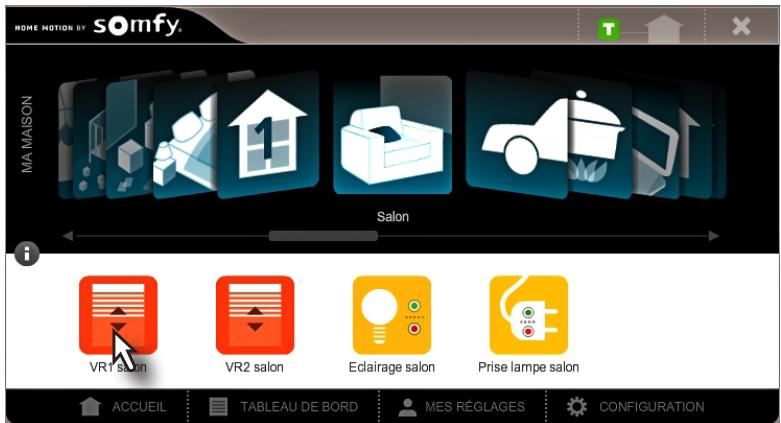

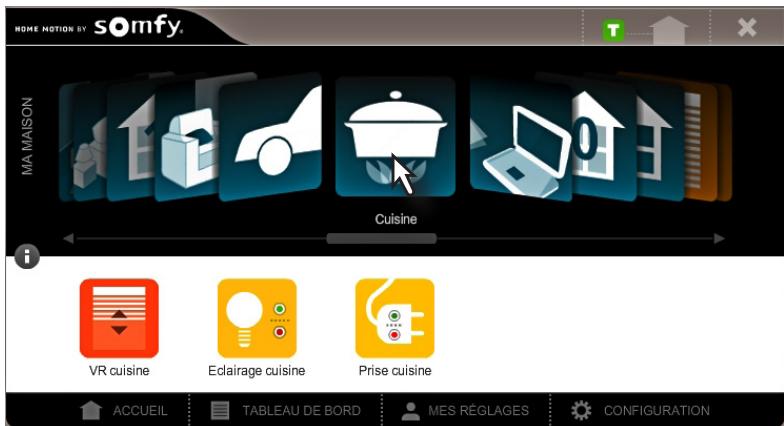

Pour sélectionner un équipement à piloter, vous avez deux possibilités : • Cliquez sur l’icône de l’espace (étage ou pièce) de la maison dans lequel il se trouve. • Cliquez sur l’icône de la catégorie d’équipements à laquelle il appartient. Dans la partie inférieure de l’écran, le ou les équipements qui font partie de l’espace ou de la catégorie sélectionné s’affichent. Cliquez sur l’équipement à piloter en instantané.

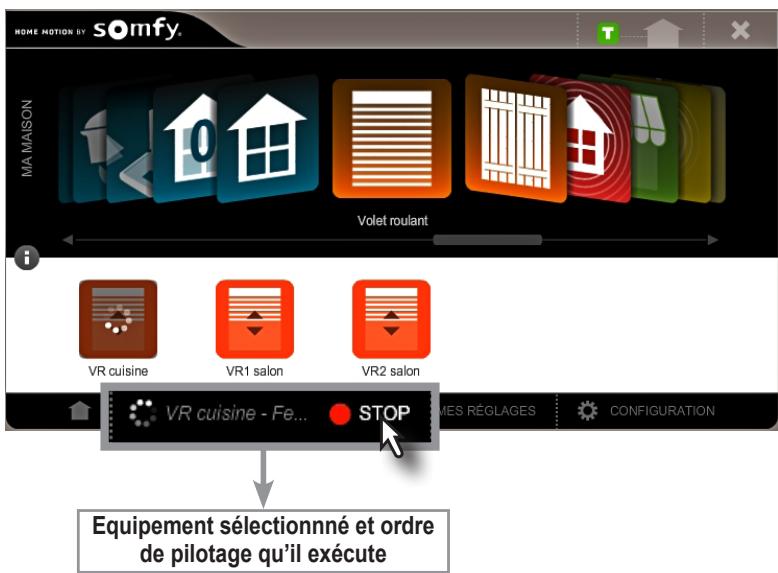

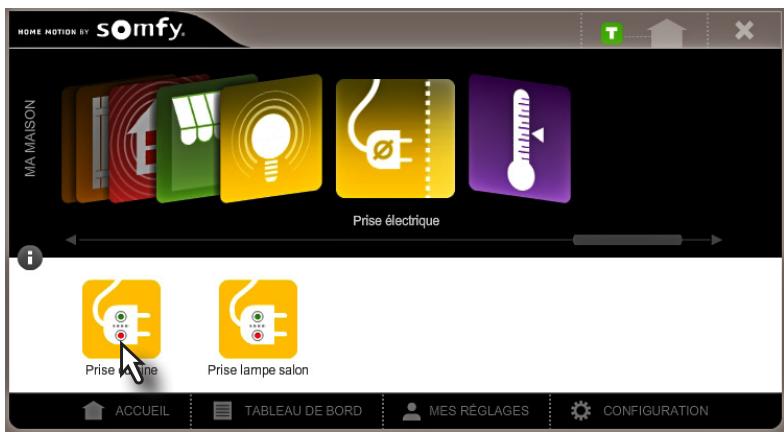

▪▪Piloter un équipement en instantané

[1]. Sélectionnez l’équipement à piloter en cliquant dessus.

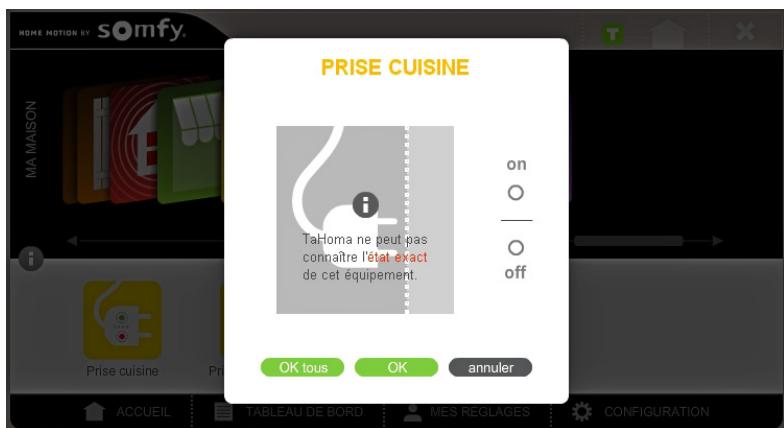

Nota : un message vous informe que l’état exact de l’équipement

RTS ne peut pas être connu. Les équipements RTS ne possèdent pas la technologie du retour d’information (équipements équipés de la technologie io-homecontrol® exclusivement).

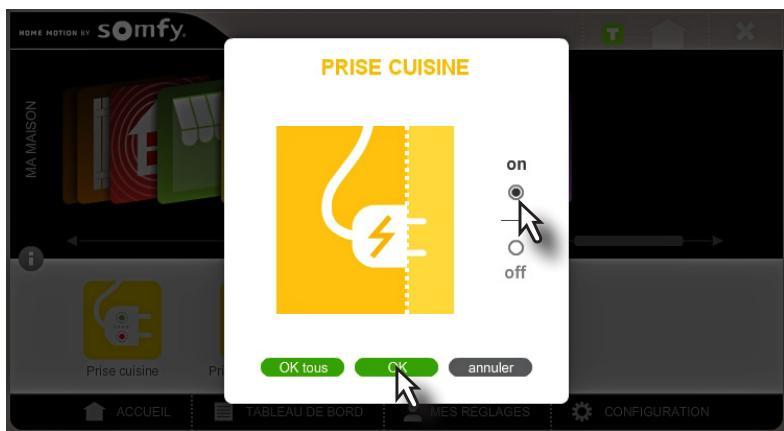

 électionnez le type de pilotage souhaité : ouvert/fermé, allumé/ éteint, etc. [1]. Sélectionnez une catégorie d’équipements en cliquant dessus. [2]. Sélectionnez un des équipements de cette catégorie en cliquant dessus. [3]. Sélectionnez le type de pilotage souhaité : ouvert/fermé, allumé/ éteint, etc.

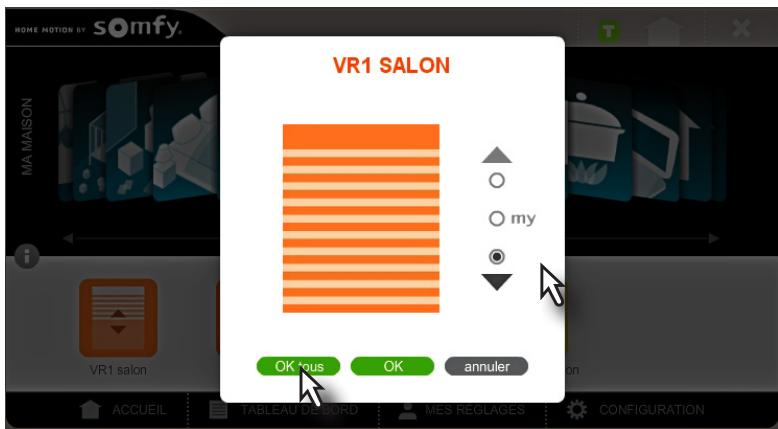

[4]. Cliquez sur OK tous.

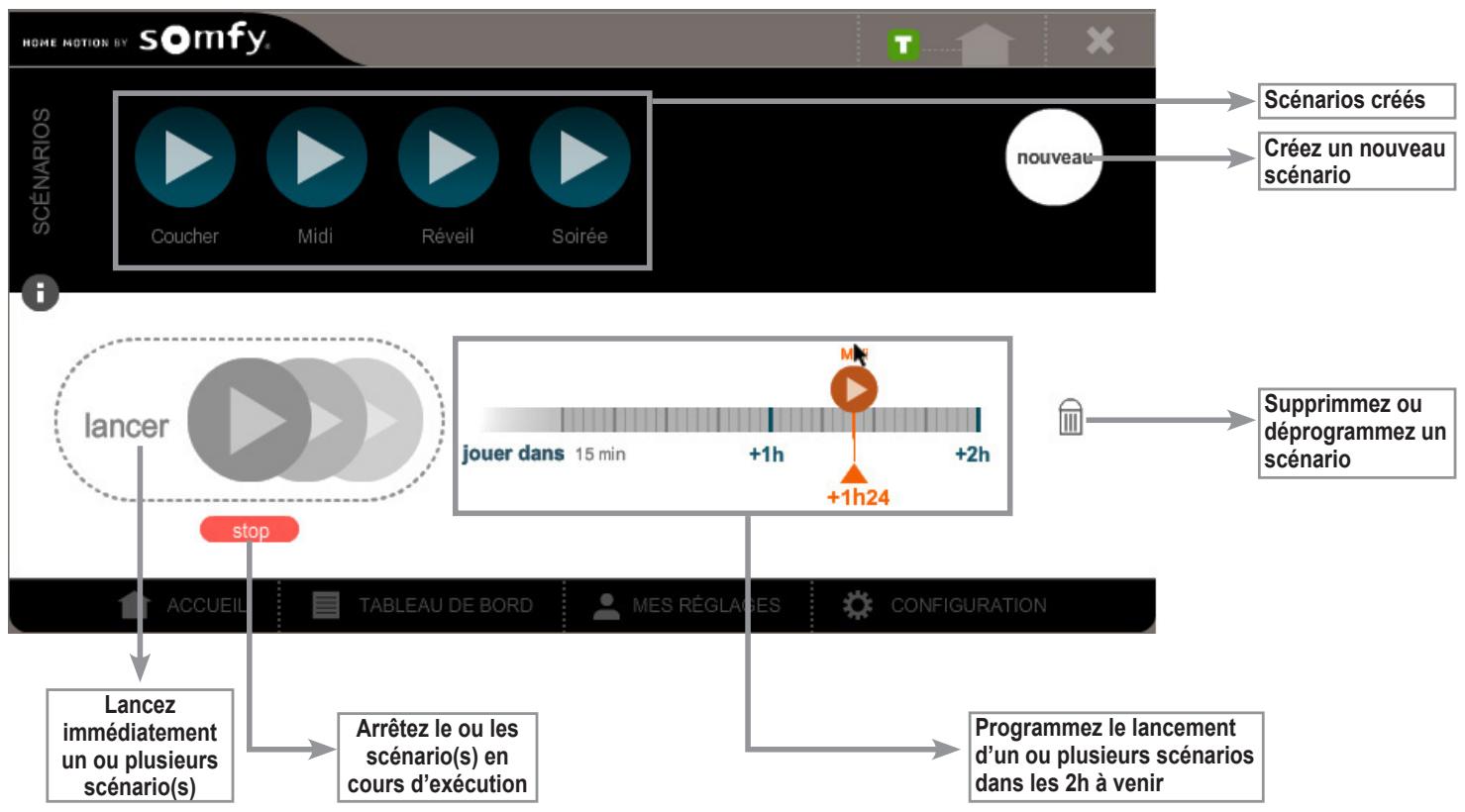

Un scénario créé peut être : • joué instantanément (dans le menu MES SCÉNARIOS), • programmé pour être lancé dans les 2 h qui viennent (dans le menu MES SCÉNARIOS), • intégré dans le programme d’une journée de la semaine (dans le menu MA SEMAINE). Nota : Les systèmes d’alarme peuvent être intégrés à un scénario mais, pour des mesures de sécurité, il est uniquement possible d’activer le système d’alarme. La désactivation doit être effectuée par un pilotage en direct (pilotage en instantané via l’interface TaHoma® ou sur le système d’alarme lui-même). Pour accéder au menu MES SCÉNARIOS, cliquez sur l’icône

de la page d’accueil TaHoma®.

Créez un nouveau scénario

▪▪Créer un scénario

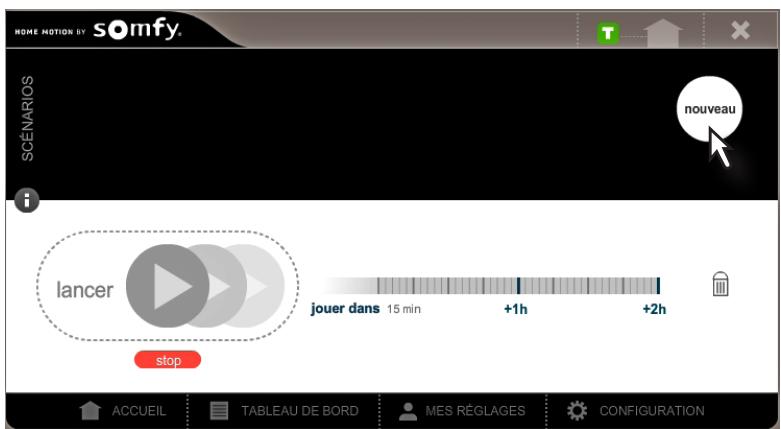

[1]. Cliquez sur nouveau pour créer un nouveau scénario.

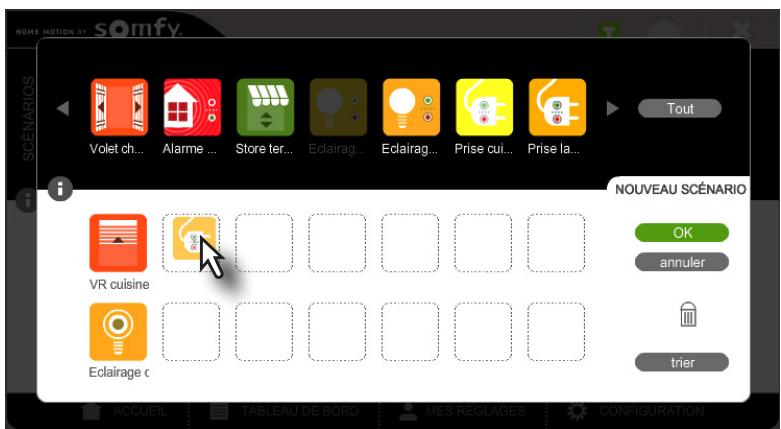

 lissez les icônes des équipements à piloter dans les cadres en pointillés dans la partie inférieure de l’écran. Nota : Pour supprimer un équipement d’un scénario, glissez-le dans la poubelle. [3]. Cliquez sur l’icône de l’équipement à piloter.

Copyright © 2012 Somfy SAS. All rights reserved

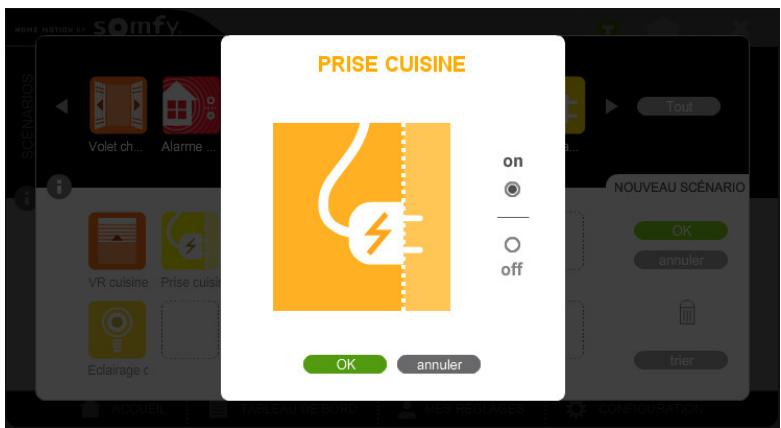

Nota : Précisez le type de pilotage souhaité pour chaque

équipement intégré au scénario.

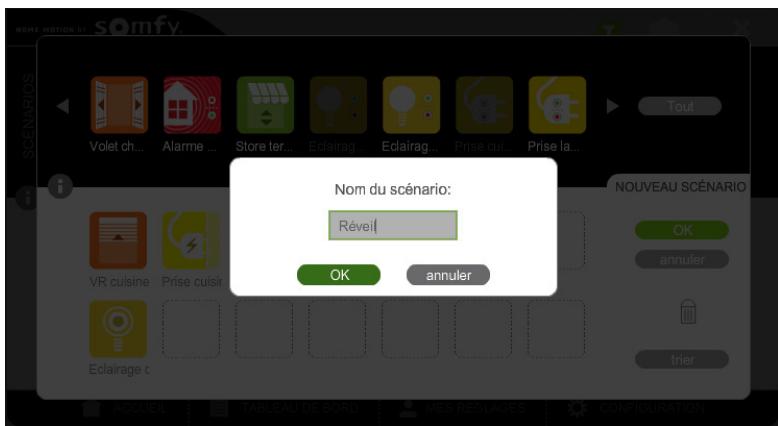

[6]. Nommez votre scénario.

[7]. Cliquez sur OK.

Le scénario créé est sauvegardé et apparaît sur l’écran principal du menu

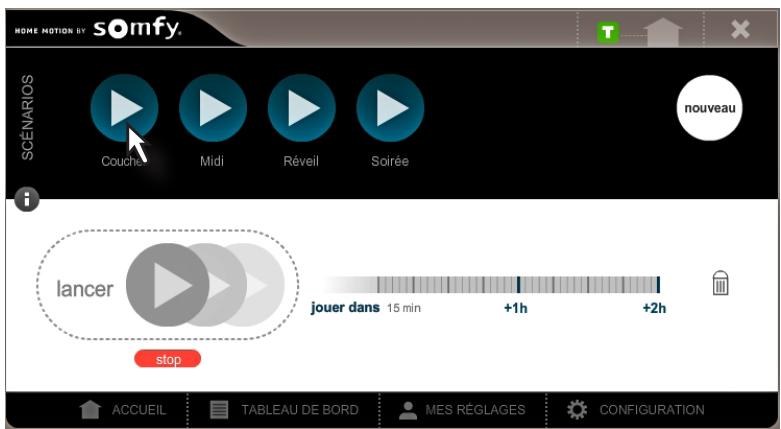

▪▪Modifier un scénario

Pour modifier un scénario, cliquez sur le scénario à modifier. Vous pouvez ensuite ajouter/supprimer des équipements du scénario et modifier leur fonctionnement.

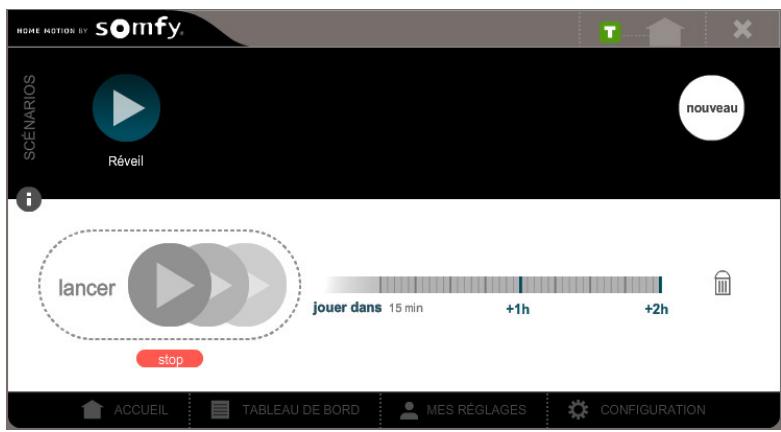

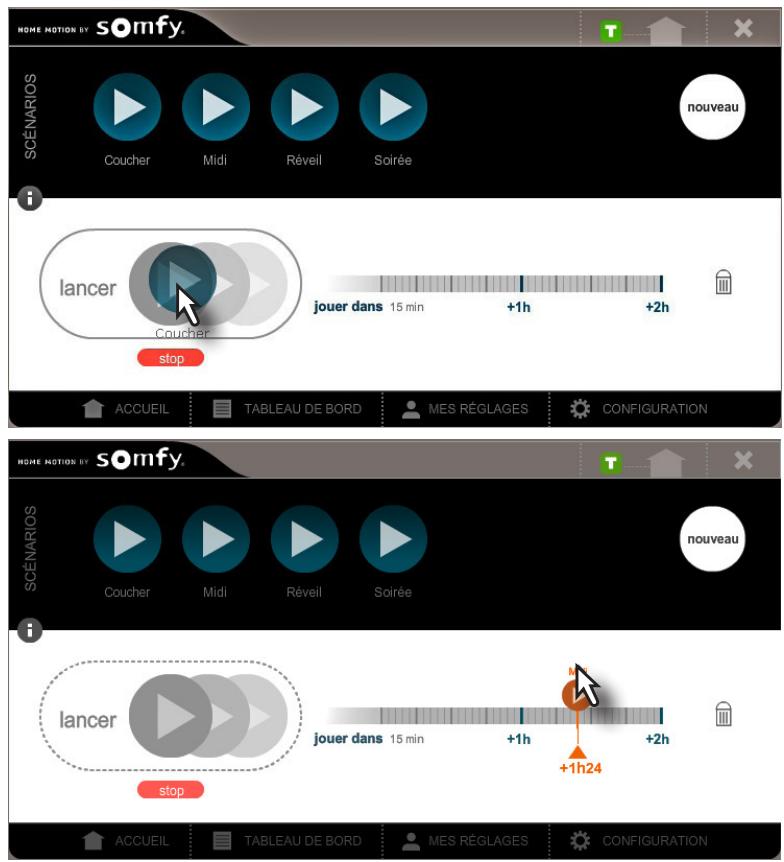

Programmez le déclenchement d’un scénario dans les 2h à venir en le glissant sur l’échelle de temps.

Le délai prévu pour le déclenchement du scénario s’affiche en orange sous l’échelle de temps. Nota : Vous pouvez programmer le déclenchement de plusieurs scénarios dans les 2h à venir en les glissant tous sur l’échelle de temps.

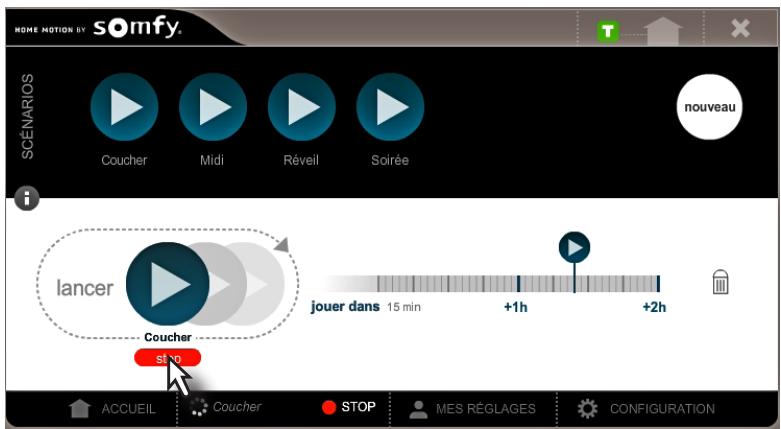

▪▪Interrompre l’exécution d’un scénario

Pour interrompre un scénario en cours d’exécution, appuyez sur STOP. Si plusieurs scénarios sont en cours d’exécution, ils seront tous interrompus.

▪▪Déprogrammer un scénario

Pour déprogrammer le déclenchement d’un scénario prévu dans les 2h à venir, sélectionnez-le puis glissez-le en dehors de l’échelle de temps ou dans la poubelle à droite de l’échelle de temps.

▪▪Supprimer un scénario

Pour supprimer un scénario, sélectionnez-le dans la partie supérieure noire de l’écran puis glissez-le dans la poubelle à droite de l’échelle de temps.

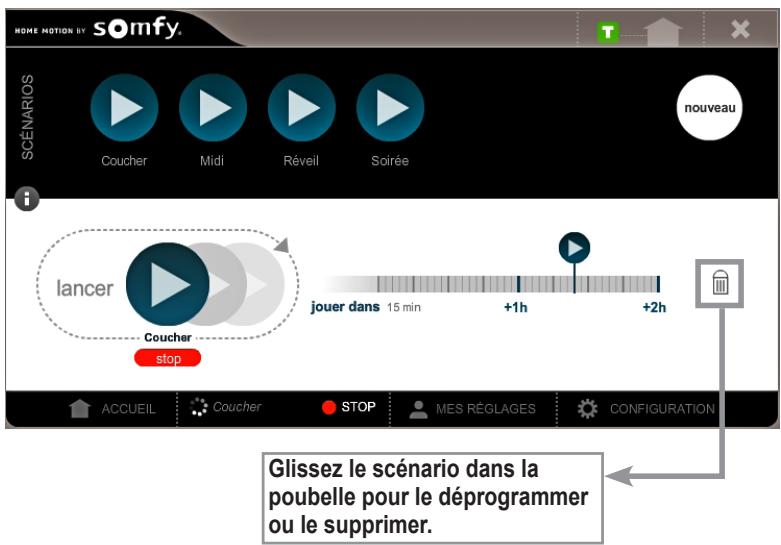

Glissez le scénario dans la poubelle pour le déprogrammer ou le supprimer.

Copyright © 2012 Somfy SAS. All rights reserved

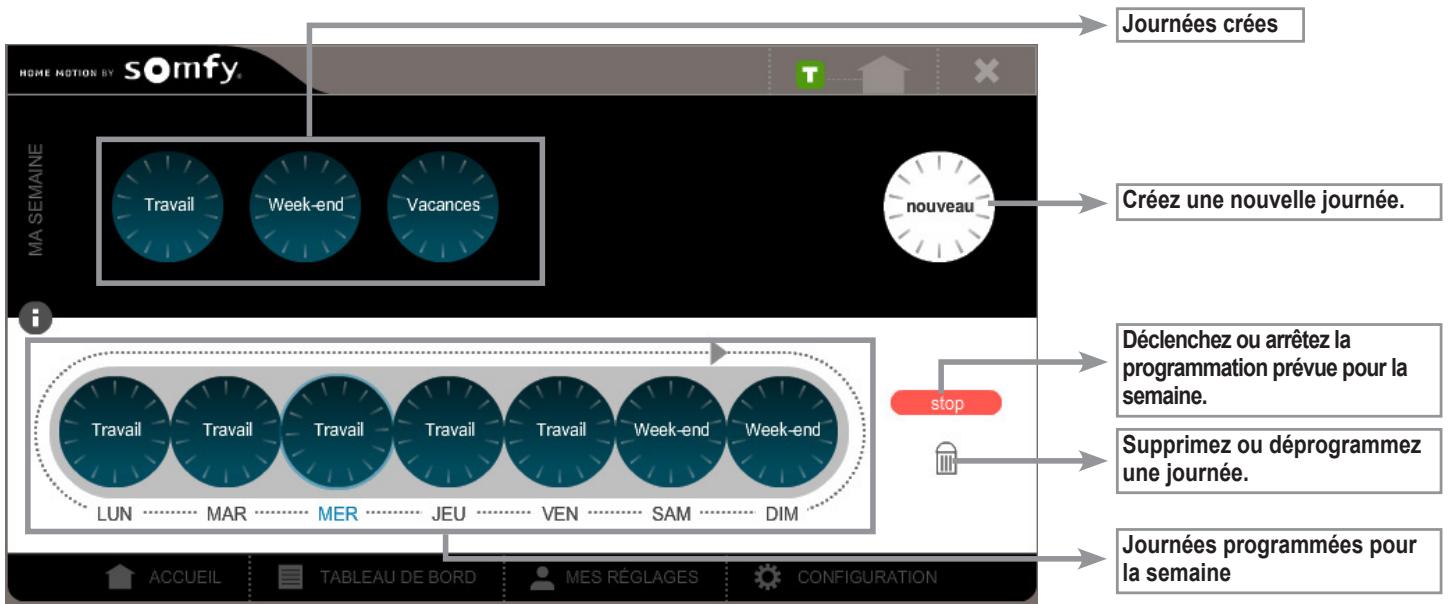

Pour accéder au menu MA SEMAINE, cliquez sur l’icône

de la page d’accueil TaHoma®.

Créez une nouvelle journée.

Déclenchez ou arrêtez la programmation prévue pour la semaine.

Supprimez ou déprogrammez une journée. Journées programmées pour la semaine

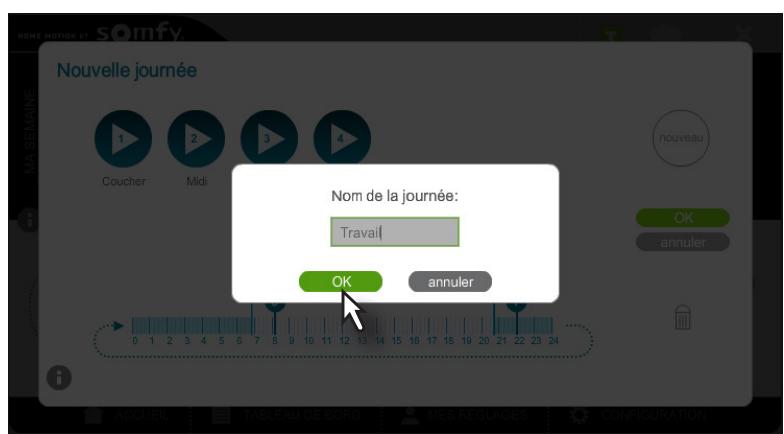

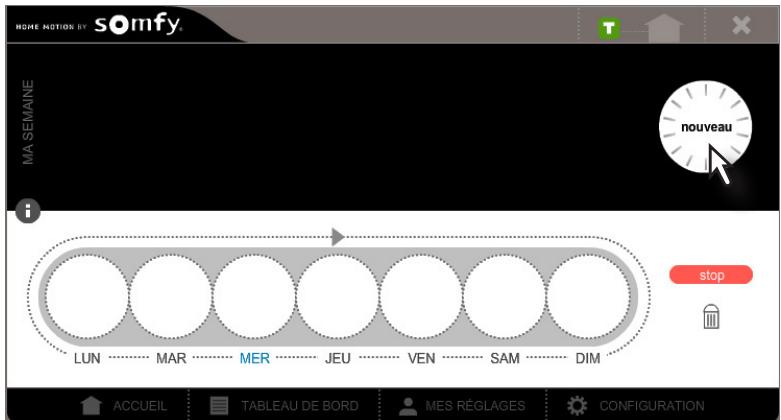

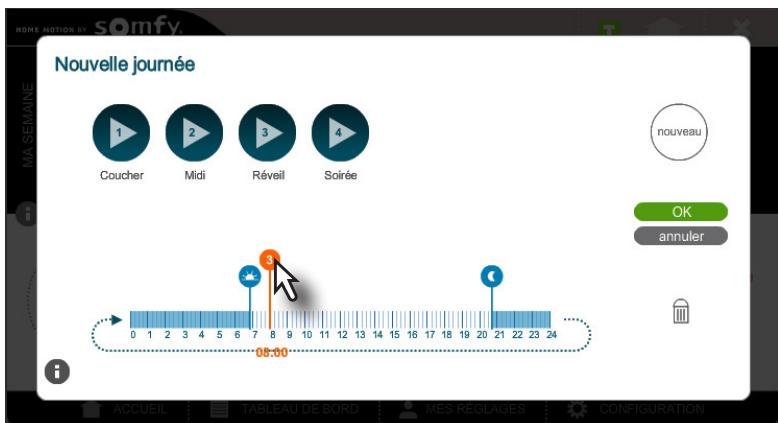

▪▪Créer une journée

[1]. Cliquez sur nouveau pour créer une nouvelle journée.

 lissez les icônes des scénarios à déclencher sur l’échelle de temps. Nota : Pour supprimer un scénario de l’échelle de temps, glissez-le en dehors de l’échelle de temps ou dans la poubelle.

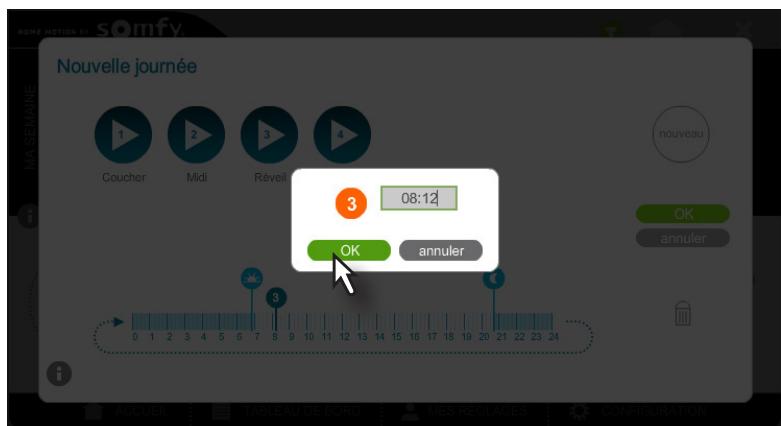

[3]. Indiquez l’heure précise à laquelle le scénario doit être déclenché dans la journéee puis cliquez sur OK.

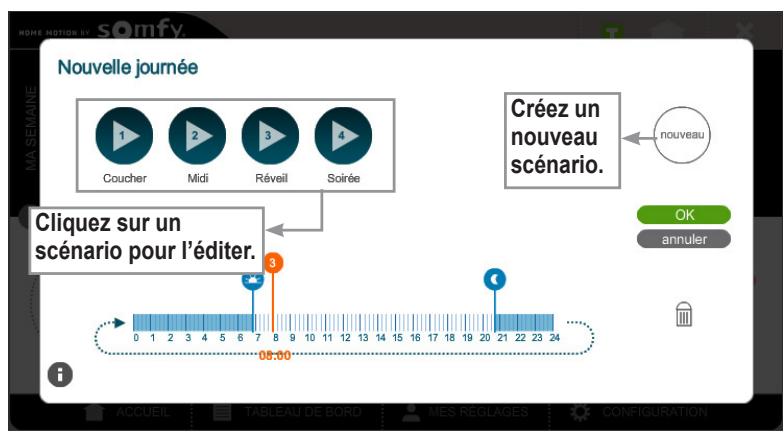

Cliquez sur un scénario pour l’éditer.

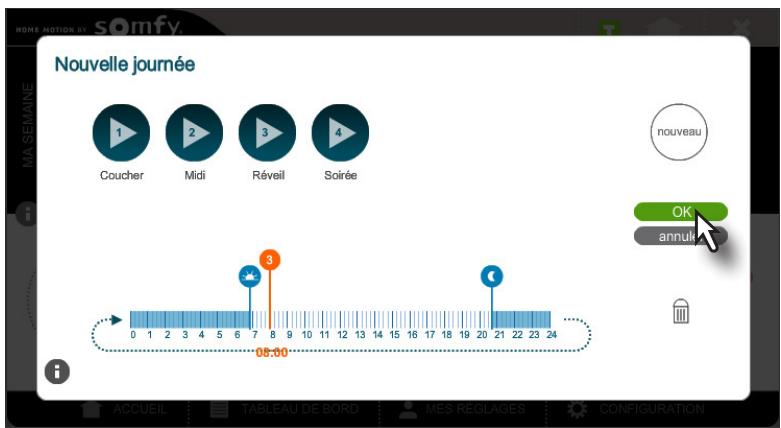

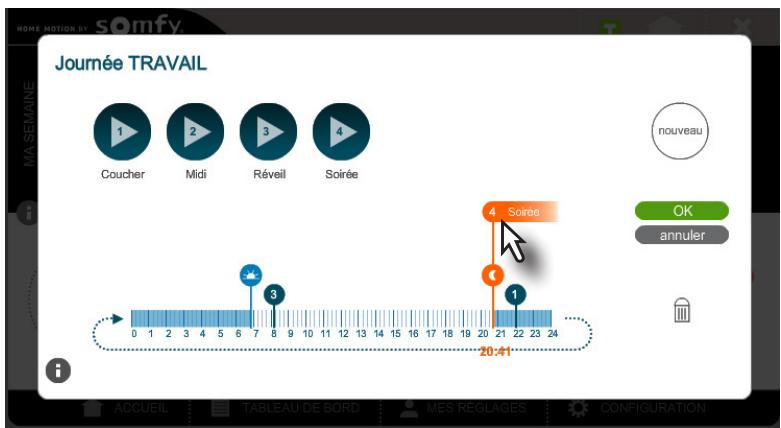

Fonction «aube et crépuscule»

Vous pouvez programmer le lancement d’un ou plusieurs scénarios aux heures de lever et de coucher du soleil. Les heures de lever et de coucher du soleil seront automatiquement mises à jour en fonction des informations renseignées dans l’onglet ma localisation de l’espace MES RÉGLAGES de l’interface (voir page 17). Glissez un scénario sur l’icône aube ou crépuscule pour programmer son déclenchement à l’heure de lever ou de coucher du soleil.

Copyright © 2012 Somfy SAS. All rights reserved

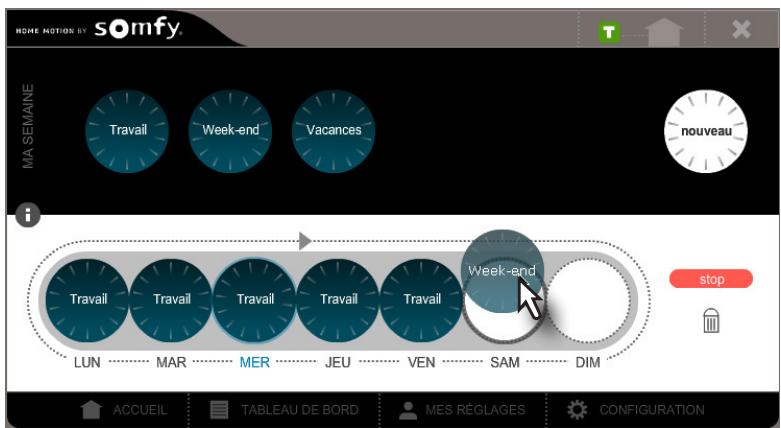

 lissez les journées créées à lancer sur les différents jours de la semaine.

Nota : Pour supprimer une journée programmée dans la semaine, glissez-la dans la poubelle. [2]. C  liquez sur démarrer pour activer la programmation de la semaine créée. Nota : Une journée créée peut être programmée sur plusieurs jours de la semaine (ex: journée Travail programmée les lundi, mardi, jeudi et vendredi).

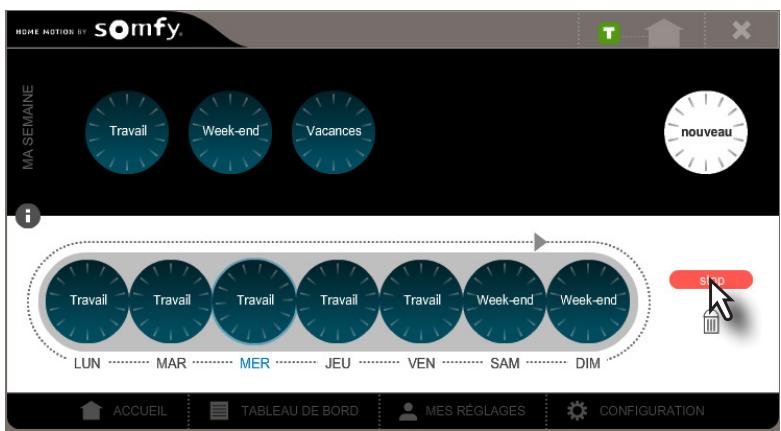

▪▪Désactiver la programmation de la semaine

Pour désactiver la programmation de la semaine, vous avez deux possibilités : • dans le menu MA SEMAINE, cliquez sur STOP.

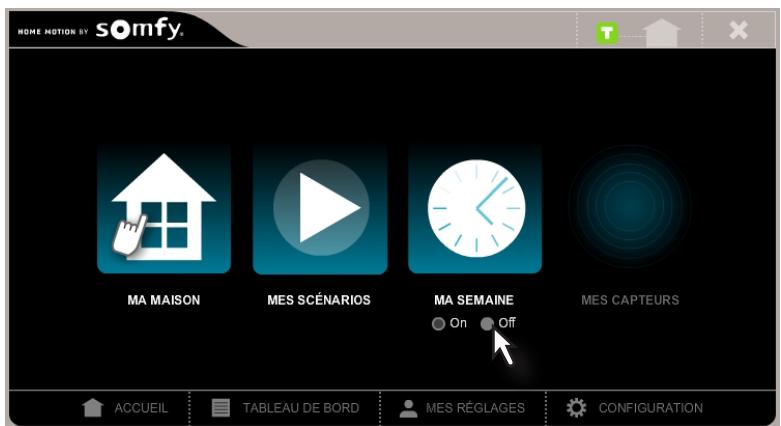

• s ur la page d’accueil TaHoma®, cliquez sur off sous l’icône MA SEMAINE.

Nota : L’activation ou la désactivation de la programmation de la semaine fera changer la couleur de l’indicateur du mode de fonctionnement.

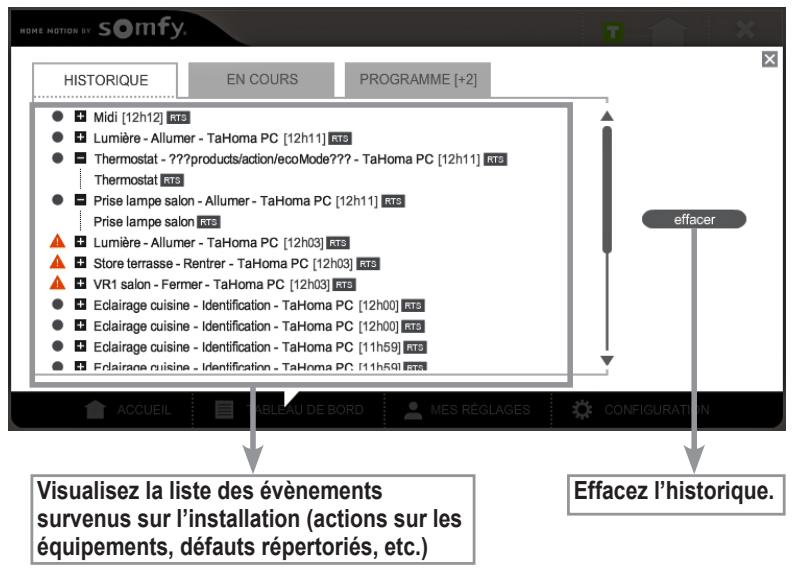

Les évènements sont classés par date et par heure. Vous pouvez effacer l’historique en cliquant sur effacer.

Visualisez la liste des évènements survenus sur l’installation (actions sur les

équipements, défauts répertoriés, etc.)

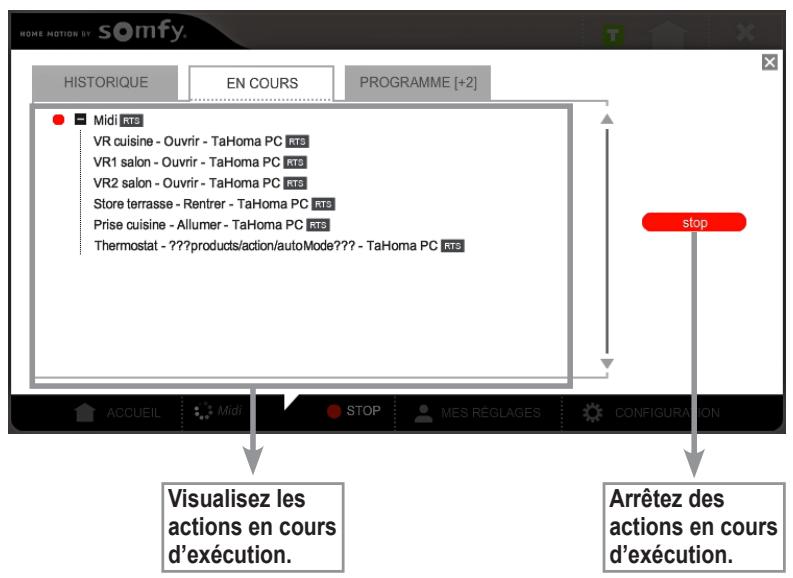

Visualisez les actions en cours d’exécution.

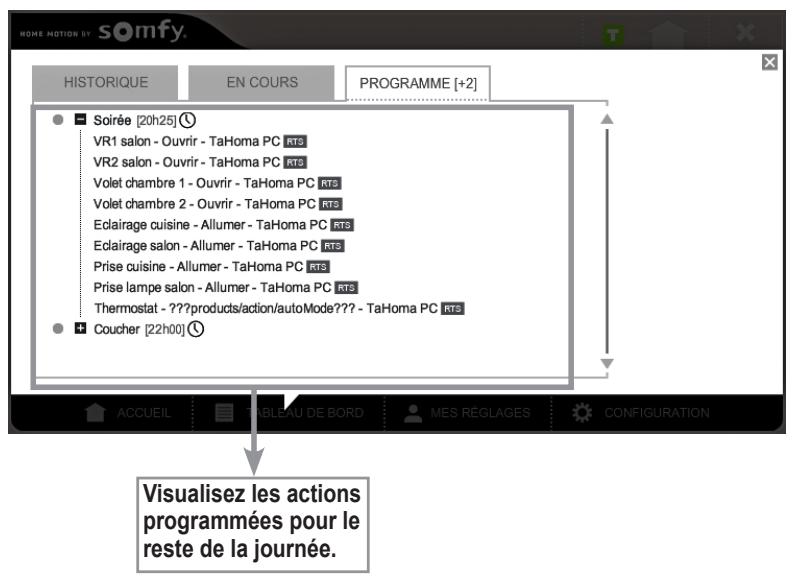

▪▪Onglet PROGRAMME Permet de voir quelles actions sont programmées pour le reste de la journée et à quelle heure elles vont être exécutées.

Visualisez les actions programmées pour le reste de la journée.

Copyright © 2012 Somfy SAS. All rights reserved

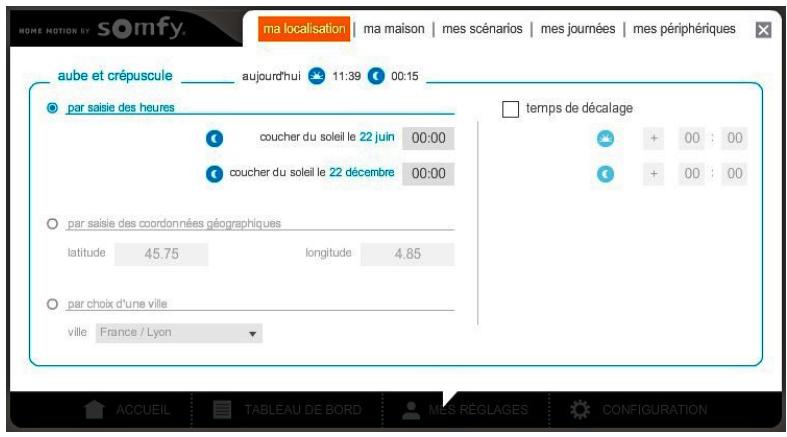

Permet de définir les heures de lever et de coucher du soleil qui évolueront automatiquement tout au long de l’année. Les horaires définis serviront lors de l’utilisation de la fonction «aube et crépuscule». Un temps de décalage peut être ajouter ou retrancher aux horaires de lever et/ou de coucher du soleil définis automatiquement par situation géographique ou par saisie des heures de coucher du soleil en été et en hiver. Par exemple, ajoutez 10 minutes à l’horaire de lever du soleil afin de décaler de 10 minutes l’horaire calculé automatiquement pour l’aube.

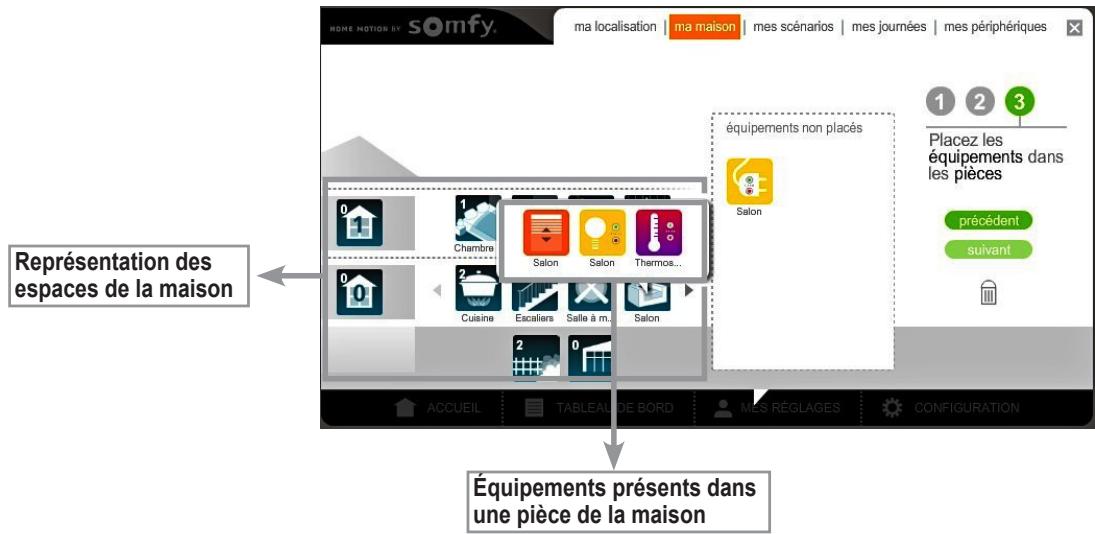

▪▪Onglet ma maison

Permet de créer une représentation des étages et pièces de votre maison et de répartir les équipements enregistrés sur votre Somfy Box dans ces espaces. Reportez-vous à l’étape 2 Représentation de votre maison, pages 5 et 6, pour plus de détails.

Représentation des espaces de la maison

Équipements présents dans une pièce de la maison

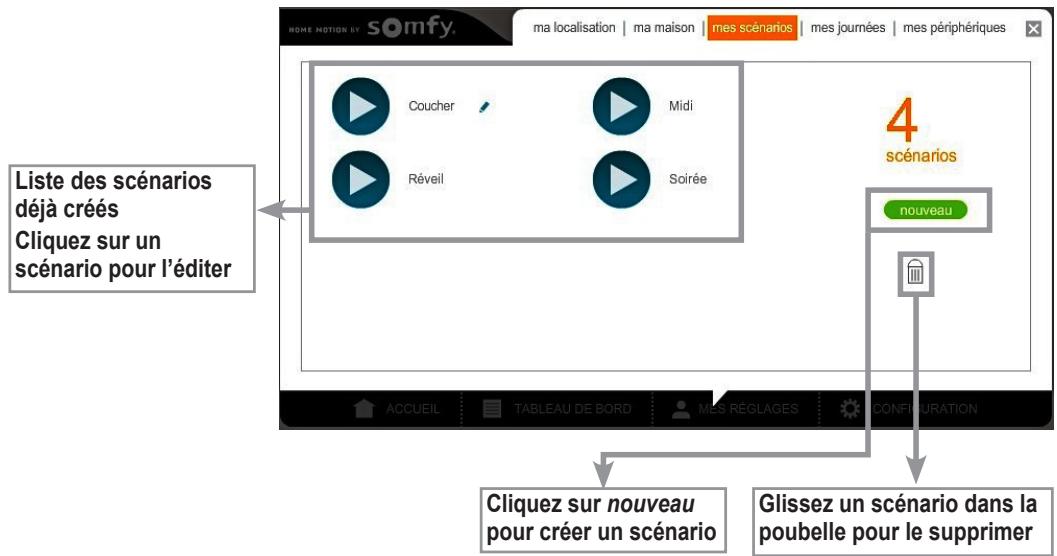

▪▪Onglet mes scénarios

Retrouvez dans cet onglet les scénarios déjà créés. Reportez-vous aux pages 11 et 12 pour plus de détails sur la création d’un scénario.

Liste des scénarios déjà créés

Cliquez sur un scénario pour l’éditer

Cliquez sur nouveau pour créer un scénario

Glissez un scénario dans la poubelle pour le supprimer

Copyright © 2012 Somfy SAS. All rights reserved

Somfy Box - MES RÉGLAGES

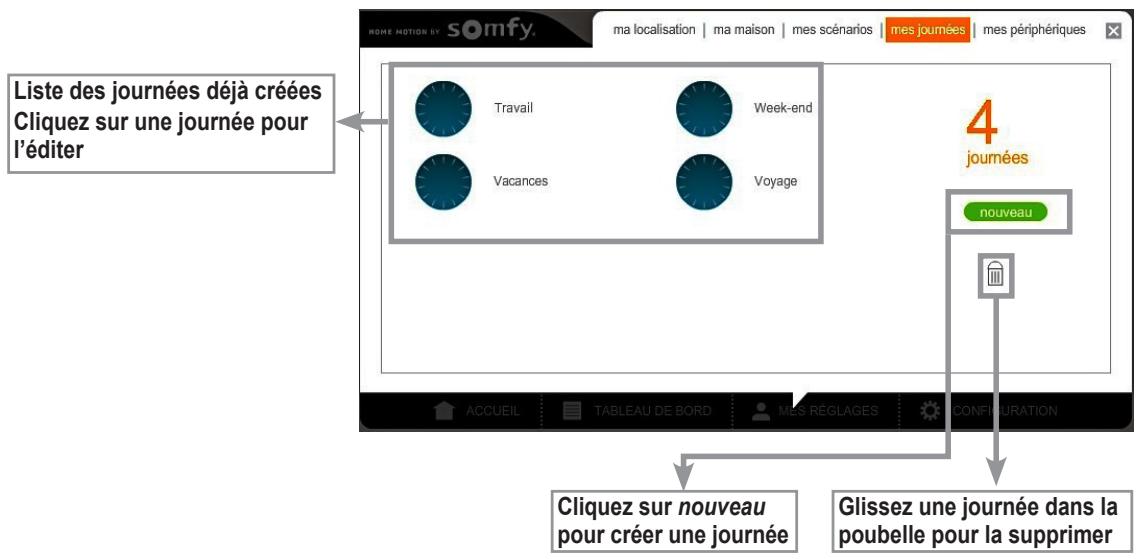

▪▪Onglet mes journées

Retrouvez dans cet onglet les journées déjà créées. Reportez-vous aux pages 14 et 15 pour plus de détails sur la création d’une journée.

Liste des journées déjà créées

Cliquez sur une journée pour l’éditer

Cliquez sur nouveau pour créer une journée

Glissez une journée dans la poubelle pour la supprimer

▪▪Onglet mes périphériques

Cet onglet ne comporte aucun affichage si vous n’avez pas souscrit à l’option io-homecontrol® (pour plus de détails, rendez-vous sur www.ma-domotiquesomfy.fr). Si vous souscrivez à l’option io-homecontrol®, il vous permet de voir les capteurs et les contrôleurs équipés de la technologie io-homecontrol® enregistrés sur votre Somfy Box.

Copyright © 2012 Somfy SAS. All rights reserved

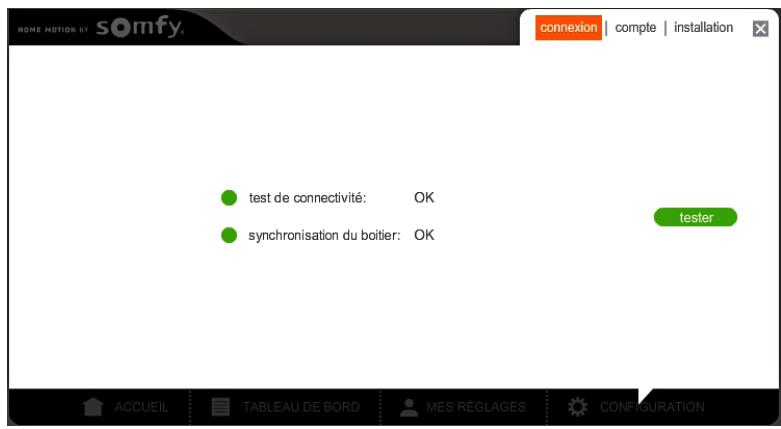

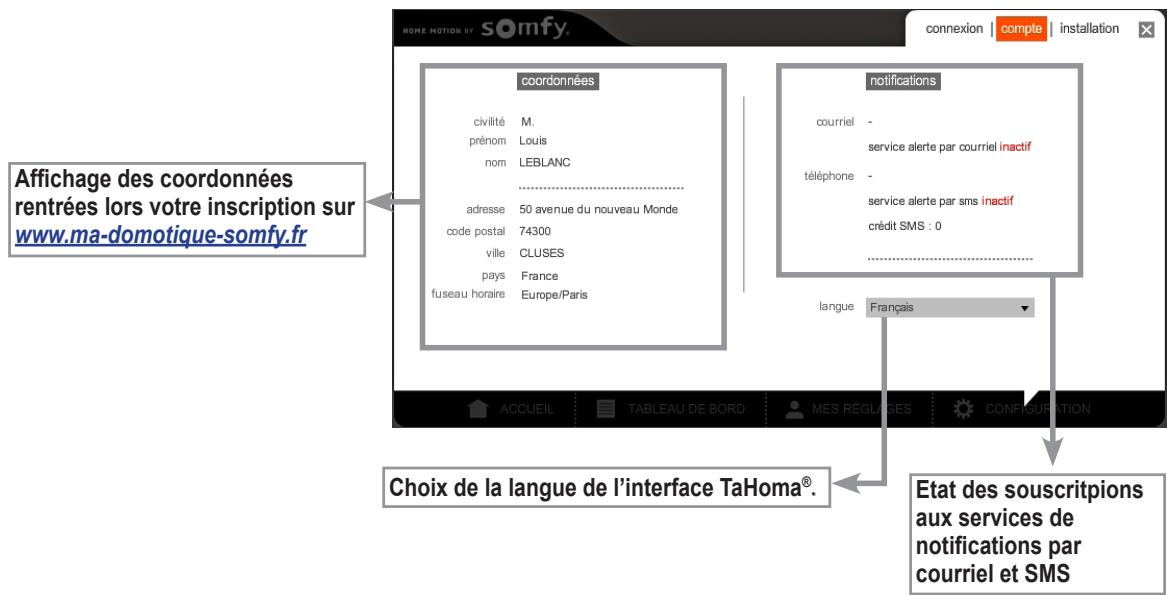

Etat des souscritpions aux services de notifications par courriel et SMS

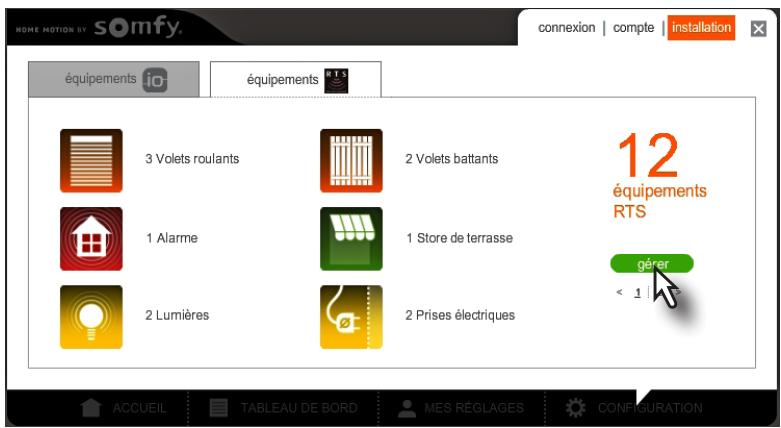

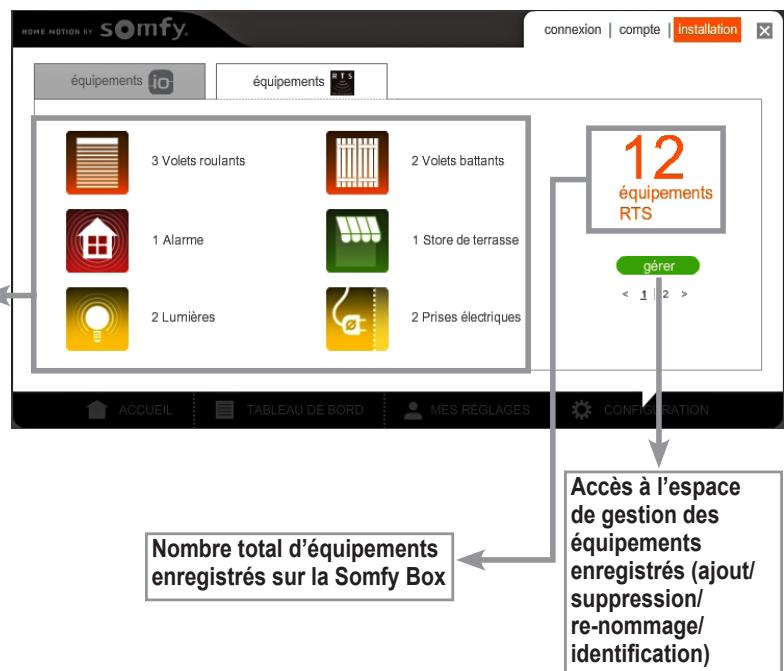

▪▪Onglet Mon installation

Permet de gérer les équipements enregistrés sur votre Somfy Box : ajouter, supprimer, renommer ou identifier des équipements. Nota : La liste des produits compatibles est disponible sur le site Internet www.ma-domotique-somfy.fr

Nombre d’équipements enregistrés sur la Somfy

Box, triés par catégorie

Nombre total d’équipements enregistrés sur la Somfy Box

[2]. Suivez les instructions données à l’écran.

Reportez-vous à l’étape 1 Identification des équipements à enregistrer sur votre Somfy Box, pages 2 à 4, pour plus de détails sur l’ajout d’équipements sur votre Somfy Box.

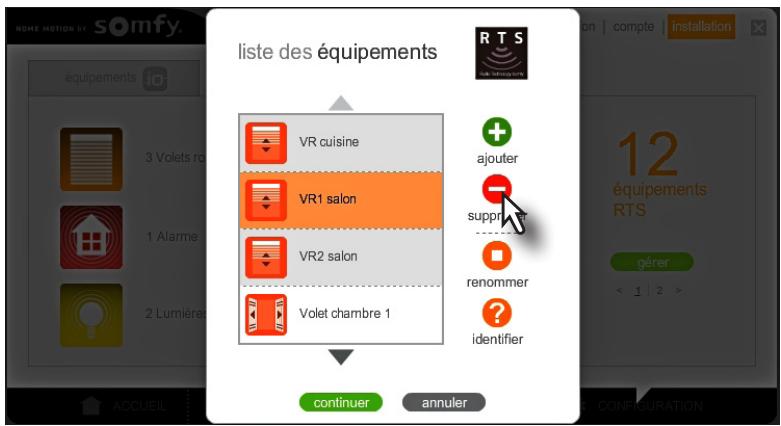

Supprimer des équipements de la Somfy Box

[1]. Sélectionnez l’équipement à supprimer en cliquant dessus dans la liste. [2]. Cliquez sur supprimer. [3]. Suivez les instructions données à l’écran.

Copyright © 2012 Somfy SAS. All rights reserved

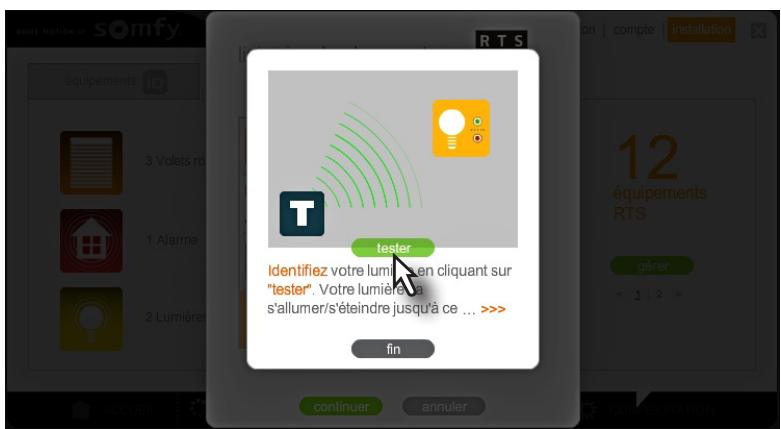

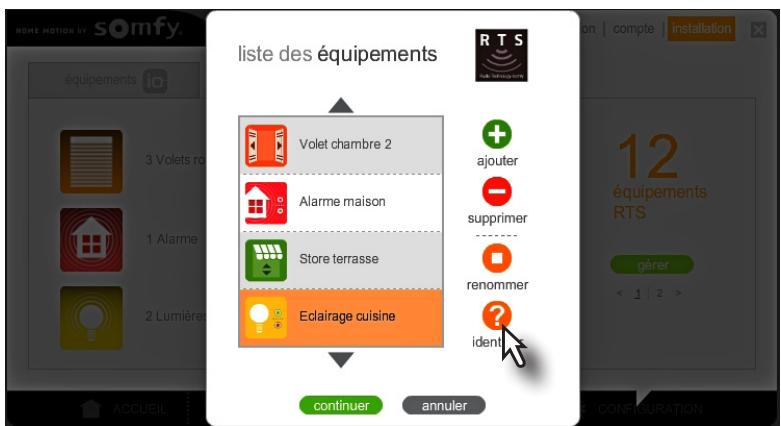

[1]. Sélectionnez l’équipement à identifier en cliquant dessus dans la liste.

[2]. Cliquez sur identifier.

 liquez sur tester. Votre équipement doit réagir (ex: la lampe s’allume, le volet roulant bouge). [4]. Cliquez sur fin une fois l’équipement identifié.
