Type de produit	Détecteur de soleil extérieur sans fil
Marque	Somfy
Modèle	2401219
Dimensions (L x H x P)	78 x 78 x 37 mm
Poids	Environ 100 g (avec piles)
Alimentation	2 piles alcalines AA (LR6) 1,5 V
Fréquence radio	868-870 MHz
Indice de protection	IP44 (estimation pour usage extérieur)
Température d'utilisation	-20°C à +60°C
Fonctions principales	Mesure du niveau d'ensoleillement et transmission à la box domotique Somfy pour piloter stores et éclairage
Compatibilité	Box domotique Somfy TaHoma (protocole io)
Contenu du colis	Détecteur, support mural, 2 vis, 2 chevilles, 2 piles AA
Entretien et nettoyage	Nettoyer le capteur avec un chiffon sec ; ne pas utiliser de produits abrasifs, solvants, ni eau sous pression
Sécurité	Ne pas immerger ; éviter chocs et chutes ; ne pas utiliser de piles rechargeables
Pièces détachées et réparabilité	Non spécifié ; piles remplaçables par l'utilisateur
Garantie	3 ans à compter de la date d'achat
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer en point de collecte
Normes	Conforme à la directive 1999/5/CE

FOIRE AUX QUESTIONS - 2401219 SOMFY

Comment installer les piles du détecteur de soleil extérieur ?

Ouvrez le détecteur en tournant le capteur dans le sens inverse des aiguilles d'une montre jusqu'à aligner les deux flèches. Insérez 2 piles alcalines AA (LR6) 1,5 V en respectant la polarité. Le voyant vert s'allume. Laissez le capteur ouvert pour continuer la mise en service.

Comment associer le détecteur à la box domotique Somfy TaHoma ?

Connectez-vous à l'interface TaHoma, allez dans le menu CONFIGURATION, onglet IO, cliquez sur ajouter, sélectionnez la famille des capteurs, puis le détecteur de soleil io. Suivez les instructions à l'écran.

Où installer le détecteur de soleil extérieur ?

Installez-le en position verticale sur un mur extérieur recevant la lumière du jour. Évitez les endroits ombragés (sous balcon, store, avant-toit) et les sources de lumière artificielle. Choisissez un emplacement facile d'accès pour le nettoyage.

Comment fixer le détecteur au mur ?

Percez deux trous de 6 mm de diamètre espacés de 17 mm. Fixez le support mural avec les vis fournies, le trou allongé horizontalement vers le bas et l'inscription UP vers le haut. Placez le détecteur sur le support en alignant les flèches et tournez dans le sens horaire pour verrouiller.

Que faire si le voyant orange clignote ?

Cela indique que les piles sont faibles. Remplacez-les par 2 piles alcalines neuves AA (LR6) 1,5 V en respectant la polarité.

Comment nettoyer le capteur d'ensoleillement ?

Utilisez un chiffon sec. N'utilisez pas d'eau, de jet haute pression, de produits abrasifs ou de solvants. Assurez-vous que le capteur reste propre et non obstrué par des feuilles ou de la neige.

Comment réinitialiser le détecteur en configuration d'origine ?

Appuyez 7 secondes sur le bouton PROG du capteur. Le voyant s'allume vert après 2 secondes, puis clignote après 7 secondes. Le détecteur est réinitialisé. Pour l'utiliser à nouveau, refaites la mise en service complète et l'enregistrement sur la box Somfy.

Quelles sont les précautions de sécurité à respecter ?

Évitez les chocs et les chutes. N'immergez pas le produit. Ne laissez pas les enfants jouer avec. Utilisez uniquement des piles alcalines, pas de piles rechargeables. Débranchez en cas d'orage.

Comment configurer les seuils d'ensoleillement dans TaHoma ?

Après association, sélectionnez le détecteur dans l'interface TaHoma. Suivez les instructions à l'écran pour définir des scénarios selon le niveau d'ensoleillement mesuré. Vous pouvez programmer l'activation par jours et créneaux horaires.

Le détecteur est-il compatible avec d'autres box domotiques ?

Ce modèle est conçu pour fonctionner exclusivement avec la box domotique Somfy TaHoma utilisant le protocole io. Il n'est pas compatible avec d'autres systèmes.

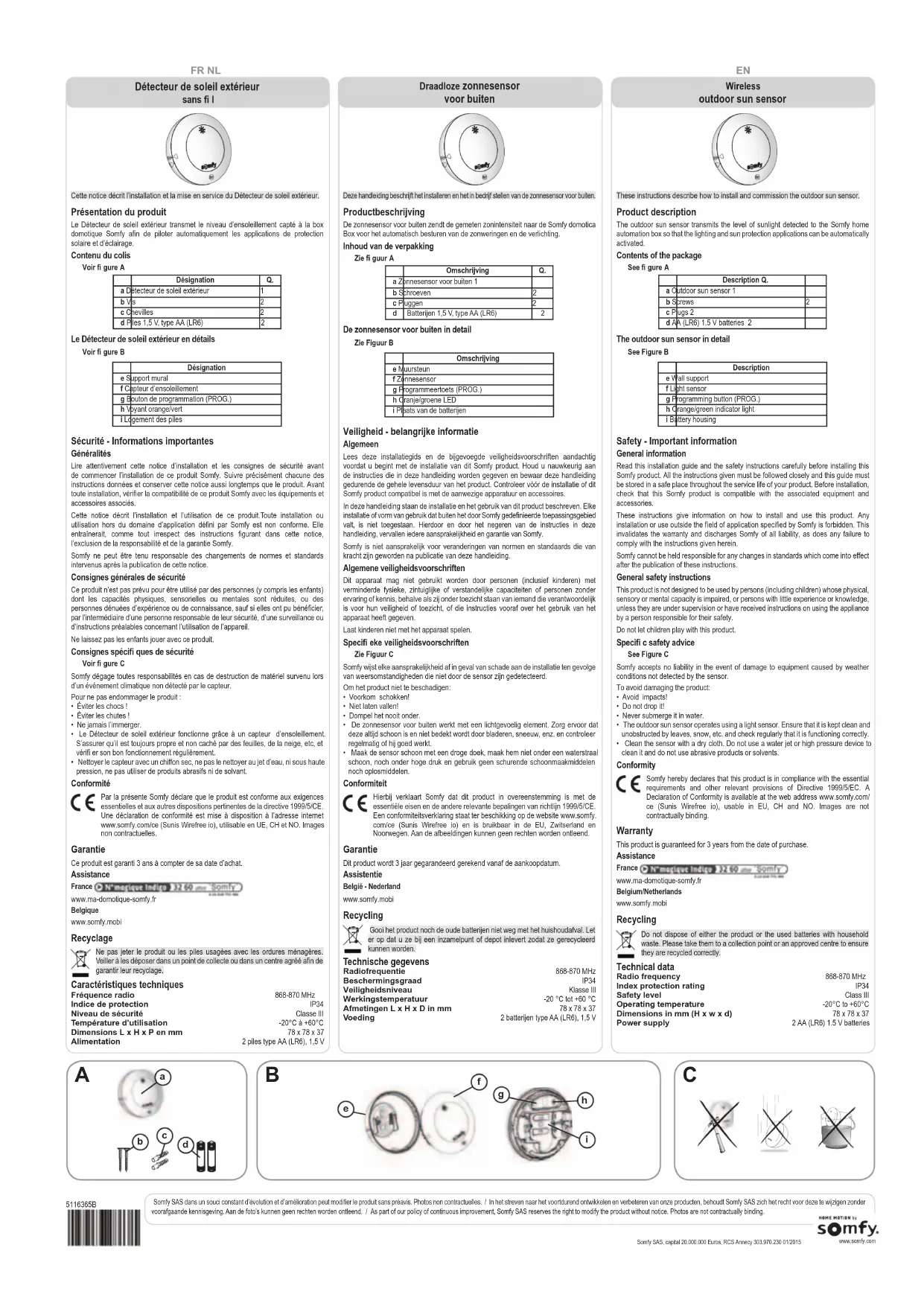

MODE D'EMPLOI 2401219 SOMFY

Detecteur de soleil extérieur

sans fi I

Cette notice déscrit l'installation et la mise en service du Détecteur de soleil extérieur.

Présentation du produit

Le Déctector de soleil extérieur transmet le niveau d'ensoleillement capité à la box domotique Sornyf afin de pilotier automatiquement les applications de protection solaire et d'éclairage.

Contenu du colis
Voir figure A
Le Detecteur de soleil extérieur en détails

	Désignation	Q.
a	Décteur de soleil extérieur	1
b	V's	2
c	Chevilles	2
d	Ples 1,5 V, type AA (LR6)	2

Voir figure B

	Désignation
eSupport mural
fCapteur d'ensoleillement
gBouton de programmation (PROG.)
hVoyant orange/vert
iLégement des piles

Sécurité - Informations importantes

Généralités

Lire attentivement cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy. Suivre précisé chaque des instructions données et conserver cette notice aussi longtemps que le produit. Avant toute installation, vérifier la compatibilité de ce produit Somfy avec les équipements et accessories associés.

Cette notice désiré l'installation et l'utilisation de ce produit.Toute installation ou utilisation hors laDMIe d'application defini par Somy est non conformée.Elle entrainerait, comme tout irrespect des instructions figurant dans cette notice, leexclusion de la responsabilité et de la garantie Somy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Consignes générales de sécurité

Ce produit n'est pas prevu pour et être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuees d'expérience ou de connaissance, sauf si elles ont pu bénéficiaire, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions prélabées concernant l'utilisation de l'appareil.

Ne laissez pas les enfants jouer avec ce produit.

Consignes spécifi ques de sécurité

Voir figure C

Somfy dégade toutes responsables en cas de destruction de matériel survenu lors d'un événement climatique non dédicté par le capteur.

Pour ne pas endommager le produit :

• Eviter les chocs!

• Eviter les chutes!

• Ne jamais l'immerger

• Le Dépréciateur de soleil extérieur fonctionne grâce à un capteur d'enseillement. S'assurer qu'il est toujours propre et non caché par des feuilles, de la neige, etc, et vérifier son bon fonctionnement régulément.

• Nettoyer le capteur avec un chiffon sec, ne pas le nettoyer au jet d'eau, ni sous haute pression, ne pas utiliser de produits abrasifs ni de solvant.

Conformité

Par la presente Somfy déclarée que le produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'ADDRESS INTERNET www.somfy.com/ce (Sunis Wirefree io), utilisable en UE, CH et NO. Images non contractuelles.

Garantie

Ce produit est garanti 3 ans acompter de sa date d'achat.

Assistance

France Nmerique Indio 33260Samly

www.ma-domotique-somfy.fr

Belgique

www.somfy.mobi

Recyclage

Ne pas jeter le produit ou les piles usagées avec les ordures menagères. Veiller à les déposer dans un point de collecte ou dans un centre agreeé afin de garantir leur recyclage.

\section*{Caracteristiques techniques}

Fréquence radio

Indices de protection

Niveau de sécurité

Température d'utilisation

Dimensions L x H x P en mm

Alimentation

868-870 MHz

IP

Classe

20^ +60^

78× 78× 37

2 piles type AA (LR6), 1,5 V

Draadloze zonnesensor

voor buiten

1.1. Mise en place des piles du Déceteur de soleil extérieur Voir fi gure D

Ne jamais utiliser de piles rechargeables.

[1]. Ouvrir le Détector de soleil extérieur : tourner le capteur sur son support mural (sens inverse des aiguilles d'une montre) jusqu'à aligner les deux flèches placées sur le côte et séparer les deux parties.
[2] Mentre en place les 2 piles fournies en respectant la polarité : le voyant du capteur s allume en vert.
[3]. Laisser le capteur ouvert pour continuer la mise en service.
1.2. Association du Détecteur de soleil extérieur avec la box domotique Somfy
[1]. Se connecter à l'interface TaHoma de la box domotique Somfy.
[2]. Aller dans le menu « CONFIGURATION »
[3]. Dans l'onglet « IO », cliquer sur « ajouter »
[4]. Sélectionner la famille des capteurs puis OK
[5]. Sélectionner le détecteur de soleil io puis suivre les instructions affichées à l'écran.

Etape 2: Installation du Détecteur de soleil extérieur

2.1. Préconisations

Voir figure E

[1]. Installer le détector en position verticale, à un endroit où le capteur d'enseillement recoit la lumièvre du jour, par exemple sur un mur extérieur.
[2]. Ne pas installer le détector sous un balcon, un avant-loit, un store, ou tout autre endroit où il pourrait se couter à l'ombre.
[3]. Ne pas installer le détector sous une lampe, un lampadaire ou tout autre source de lumière artificielle qui perturberait la détction de l'ensollissement.
[4]. Choisir un emplacement facile d'accès afin de nettoyer régulément le détector d'enseillement.

2.2. Montage et fi xation du Detecteur de soleil extérieur Voir fi qure F

[1]. Percor deux trous (diamètre 6 mm) l'un au dessous de l'autre et séparés de 17 mm environ.
[2]. Fixer le support mural avec les vis fauormes en plaçant le trou allongé horizontally vers le bas, l'inscription « UP » be stable.
[3]. Placer le Détector de soleil extérieur sur le support mural en alignant les deux flèches et le faire tourner dans le sens des aiguilles d'une montre pour le verruillon.

Etape 3: Confi guration/Programmation du détecteur avec la box domotique Somfy

3.1. Confi guration

[1]. Se connecter à l'interface TaHoma® de la box domestique Somfy.
[2]. Sélectonnier le détecteur pour le configurer en suivant les instructions affichées à l'écran.
[3]. Linterface TaHoma® de la box domotique Somy vous offre la possabilité de déchencer des scénarios de vie selon le niveau d'ensoillement mesuré.

3.2. Programmation

Les réglages réalisés sur le détector de soleil extérieur peuvent être actifs en permanence ou seulement certains jours de la période sur un certain créneau horsaire ou inactifs. Suivre les instructions affchéées sur l'interface pour programmer l'activation du détector.

Astuces et conseils

Questions sur le Détecteur de soleil extérieur

Constats	Causes possibles	Solutions
Le moyant du Défécteur de soleil extérieur clignote en orange.	Les piles sont faibles.	Enlever les piles etmettre en place 2 piles alcalines neuvres de type AA (LR6) 1,5 V en respectant la polariété.

Remplacement des piles du Détecteur de soleil extérieur

Voir le chapitre « Mise en service »

Retour en configuration d'origine du Détecteur de soleil extérieur Voir fi gure G
- Appuyer 7 secondes sur le bouton PROP DU capteur : levoyant du capteur s allumme en vert au bout de 2 secondes puis il clignote en vert après 7 secondes. Le Détecteur de soleil extérieur se retrouve dans sa configuration d'origine.
- Pour utiliser de nouveau le Défector de soleil extérieur, reprise la mise en service complète et effectuer de nouveau l'enregistrement sur la box domestique Somfy.
