PASSEO 630 - Automatisme de portail SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de portail	Portail battant
Alimentation	230 V AC, 50 Hz
Type de moteur	Électrique 24 V
Puissance moteur	120 W
Puissance maxi consommée	600 W (avec éclairage de zone)
Temps d'ouverture	8 secondes à 90°
Portail motorisable - Poids maxi	200 kg par vantail
Portail motorisable - Hauteur maxi	2 m par vantail
Portail motorisable - Largeur maxi	2 m par vantail
Portail motorisable - Largeur mini	80 cm par vantail
Type de commande	Radiofréquence 433,92 MHz
Portée radio	Env. 30 mètres
Nombre de télécommandes mémorisables	32 contrôles
Nombre de télécommandes incluses	2

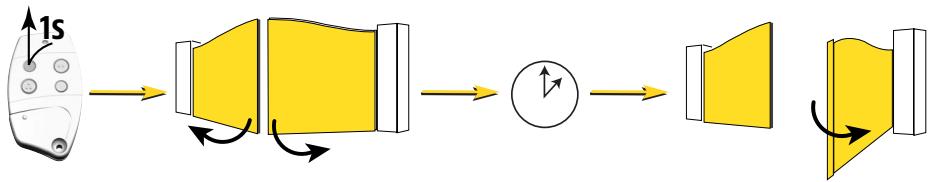

Modes de fonctionnement	Séquentiel et automatique
Fonction piéton	Oui - ouverture d'un vantail
Température de fonctionnement	-20°C à +60°C
Protection thermique	Oui
Détection effort anormal	Oui - Norme EN 12 453
Type de fin de course	Électronique
Indice de protection	IP 54
Installation	Murale sur piliers (min. 25 cm)
Accessoires inclus	2 moteurs, bras articulés, 2 télécommandes, antenne, visserie
Accessoires optionnels	Cellules photoélectriques, batterie secours, feu orange, antenne déportée

FOIRE AUX QUESTIONS - PASSEO 630 SOMFY

Quels sont les deux modes de fonctionnement du PASSEO 630 ?

Le PASSEO 630 offre deux modes : mode séquentiel (commande manuelle via télécommande pour chaque action) et mode automatique (le portail se referme seul après une durée programmée). Le mode automatique nécessite l'installation de cellules photoélectriques obligatoires.

Qu'est-ce que la fonction piéton du PASSEO 630 ?

La fonction piéton permet l'ouverture d'un seul vantail lorsqu'un deuxième bouton de la télécommande est programmé. Cela facilite l'accès aux piétons sans ouvrir complètement le portail.

Quelle est la portée réelle de la télécommande du PASSEO 630 ?

La portée nominale est d'environ 30 mètres en champ libre. Cette portée peut être réduite par des obstacles (murs, ferraillage) ou des sources de perturbation électromagnétique (pylônes, appareils électriques). Une antenne déportée peut augmenter la portée.

Quels sont les critères de compatibilité pour motoriser mon portail avec le PASSEO 630 ?

Votre portail doit avoir une structure robuste, un poids maximal de 200 kg par vantail, une hauteur maximale de 2 m, une largeur entre 80 cm et 2 m par vantail. Les piliers doivent faire au minimum 25 cm de largeur. Pour les vantaux sous 1,25 m de largeur, les cellules photoélectriques sont obligatoires.

Est-ce que les cellules photoélectriques sont obligatoires ?

Les cellules sont obligatoires pour fonctionner en mode automatique et pour les vantaux d'une largeur inférieure à 1,25 m. Elles stoppent le portail en cas de détection d'obstacle, du passage d'un piéton ou d'un véhicule pour la sécurité.

Quel est le temps d'installation du PASSEO 630 ?

L'installation se fait en 6 étapes : préparation et perçage des piliers, pose des moteurs par scellement chimique, montage des bras articulés, raccordements électriques, raccordement au secteur, puis paramétrage (mémorisation des télécommandes et courses). Cette durée varie selon votre expérience et la configuration du portail.

Quels accessoires peuvent compléter le PASSEO 630 ?

Accessoires disponibles : cellules photoélectriques (détection d'obstacles), batterie de secours (fonctionnement en cas de coupure électrique avec autonomie 10 cycles), feu orange d'avertissement, antenne déportée pour augmenter la portée, contact à clé, interphone. Ces accessoires se branchent directement sur le boîtier électronique.

Comment se fait le paramétrage initial du PASSEO 630 ?

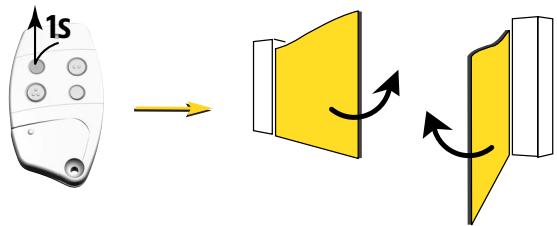

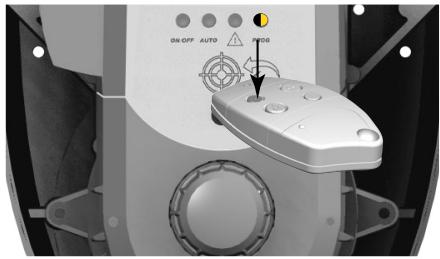

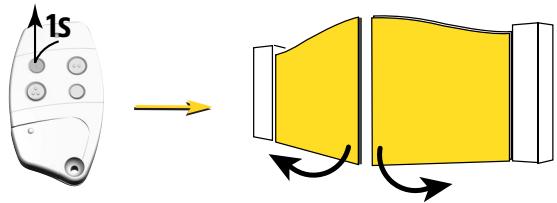

Le paramétrage se fait en trois étapes : mémorisation des télécommandes (approcher à 3 cm du capot), mémorisation de la course des vantaux (4 cycles ouverture-fermeture automatiques), puis vérification du mode piéton si désiré. L'électronique mémorise automatiquement les couples moteurs nécessaires.

Le PASSEO 630 détecte-t-il les anomalies ?

Oui, l'électronique du PASSEO 630 détecte automatiquement tout effort anormal sur la motorisation (conforme à la norme EN 12 453) et inclut une protection thermique. En cas de surcharge (vent, portail trop lourd), un voyant ON/OFF clignote. Un voyant DANGER s'allume en cas de défaut cellules ou court-circuit.

Peut-on ajouter des télécommandes après l'installation ?

Oui, il est possible d'ajouter ultérieurement jusqu'à 32 contrôles différents. Vous pouvez mémoriser une seule touche (ouverture totale) ou deux touches (ouverture totale + fonction piéton). L'ajout de nouvelles télécommandes nécessite de reprendre les étapes de mémorisation de la course du portail.

MODE D'EMPLOI PASSEO 630 SOMFY

Réalisation: Documenta
Version 1-07/03

乙400亿 一

2000-1000-0000-69000-89000-99000-5900

w6
zwwuXz

:0e90eessd

:0590eSSVa

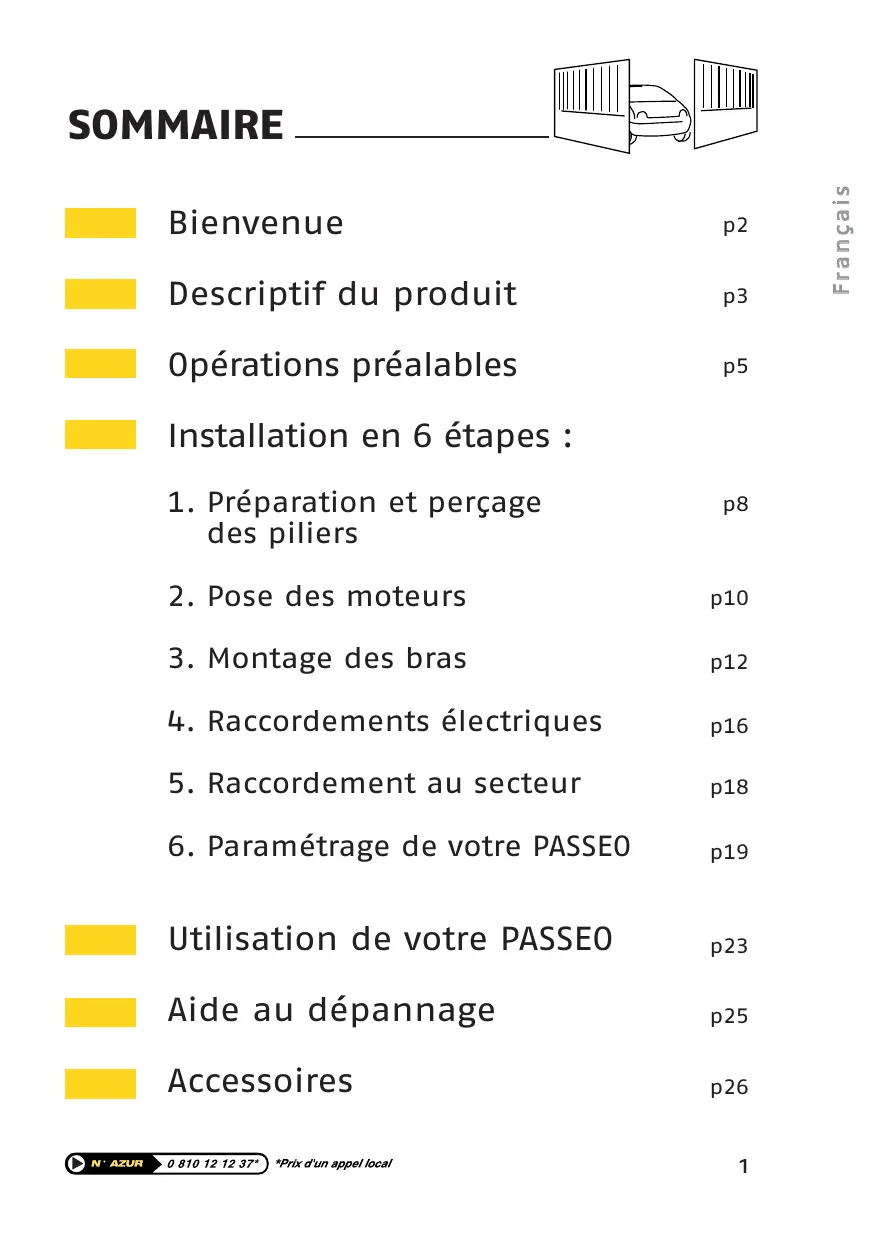

Bienvenue p2

Descriptif du produit p3

Opérations préalables p5

Installation en 6 étapes :

1. Préparation et perçage des piliers
2. Pose des moteurs p10
3. Montage des bras p12
4. Raccordements électriques p16
5. Raccordement au secteur p18
6. Paramétrage de votre PASSEO p19

Utilisation de votre PASSE0 p23
Aide au dépannage p25
Accessoires p26

Bienvenue

Nous vous remercions d'avoir choisi un équipement SOMFY. Ce matériel a ete concu, fabrique et distribue par Somfy selon une organisation qualite conforme à la norme ISO 9002.

Qui est Somfy?

Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, comfort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de referencia EN 60335-2 95.

Avant de proceder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suivez précisé chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.

En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en'être tenu responsable.

Assistance :

Bien vous connaître, vous écouter, répondre à vos besoin, telle est l'approche de Somfy.

Pour tout renseignement concernant le besoin, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement auprès du conseiller Somfy qui vous guidera dans votre démarche.

Info hot line 7 jours / 7 :

N' AZUR

0810 12 12 37*

*Prix d'un appel local

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com Rubrique CE.

Produit utilisable dans l'Union Européenne et en Suisse.

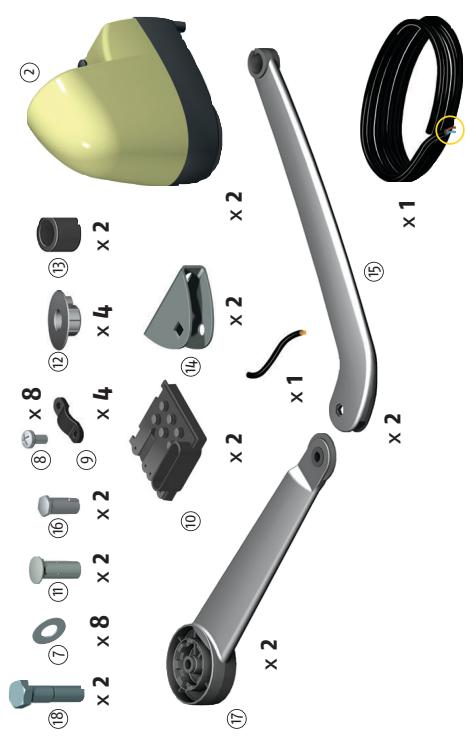

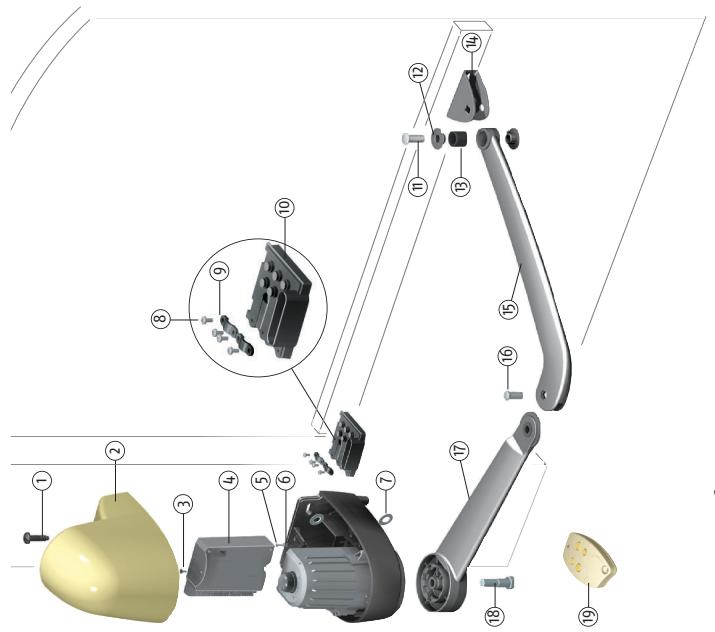

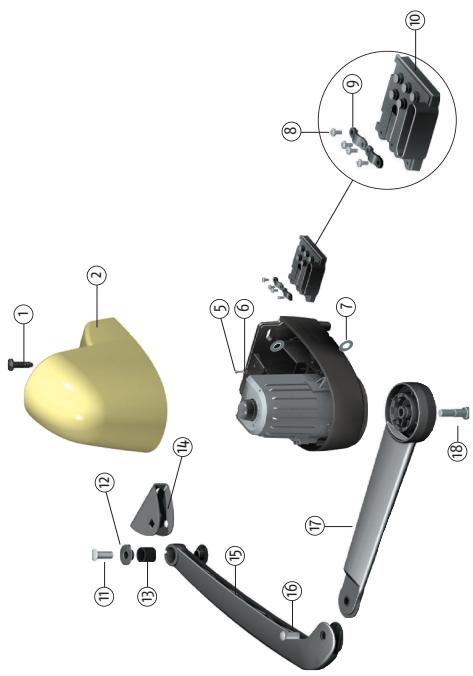

Descriptif du produit

Ce produit est destiné aux portails pour des maisons individuelles (décrit en page 4).

- Caracteristiques techniques :

Type	PASSEO 630 / PASSEO 650
Tension d'alimentation	230 V~
Type de moteur	24 V
Puisance du moteur	120 W
Puisance maxi consommée(avec éclairage de zone)	600W
Consommation en veille	4,5 W
Fréquence moyenne de manoeuvre par jour	20 cycles / jour
Temps d'ouverture *	8 s. à 90°
Effort de poussée maxi à 1,25 m	< 15 kg - Norme EN 12 453
Température de fonctionnement	-20°C à +60°C
Protection thermique	0ui
Indice de protection	IP 54
Récepteur radio intégré	0ui
Télécommandes :
• Fréquence radio	433,92 Mhz
• Portée en champ d'utilisation	env.30 m
• Quantité mémorable	32

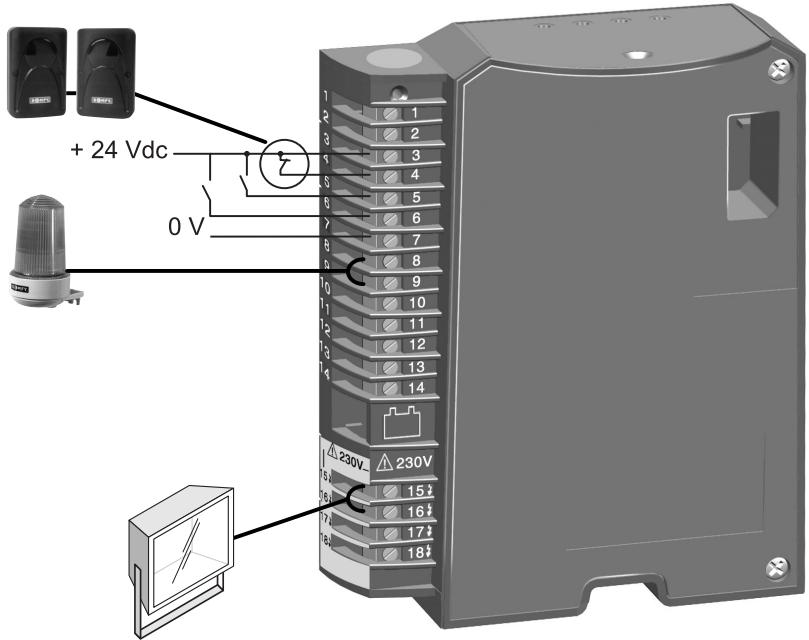

Connections possibles :

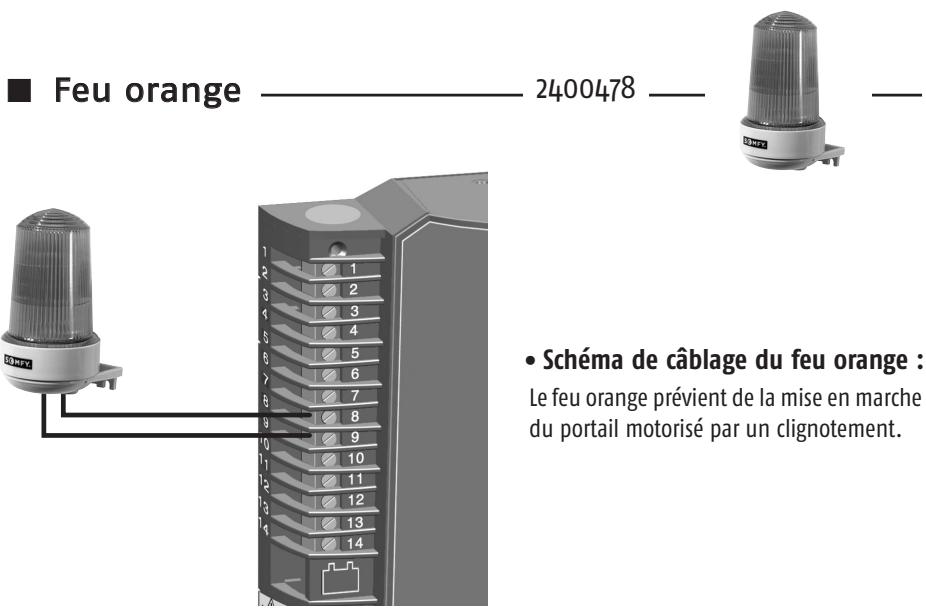

• Sortie pour feu orange	Clignotante, 24 V, 15 W
• Sortie éclairage de zone, contact alimenté	500 W maxi
• Sortie alimentation accessoires	24 Vdc / 200mA

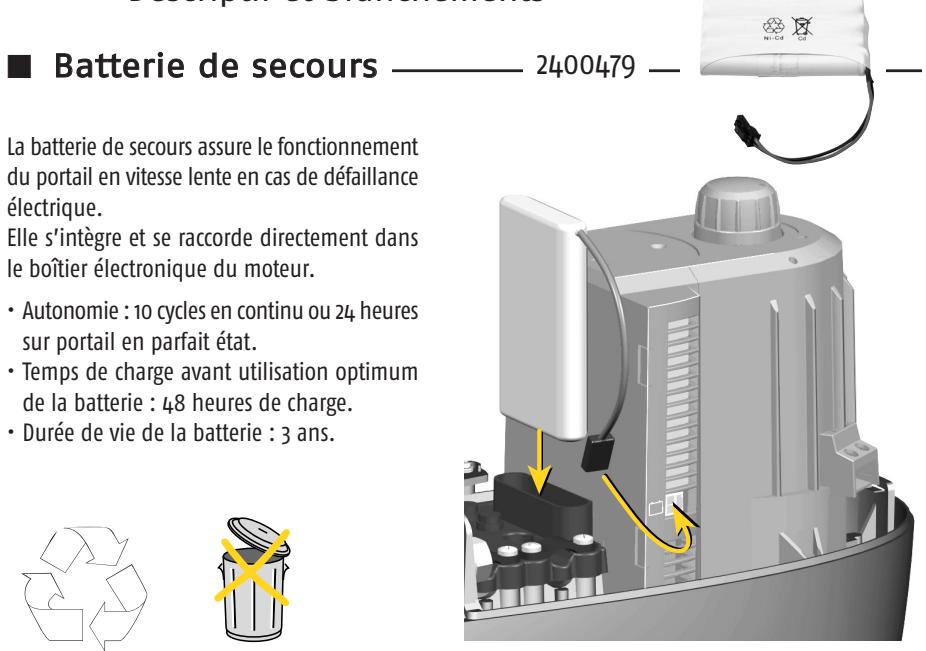

• Entrée pour batterie de secours	0ui
• Entrée pour cellules photo-électriques	0ui

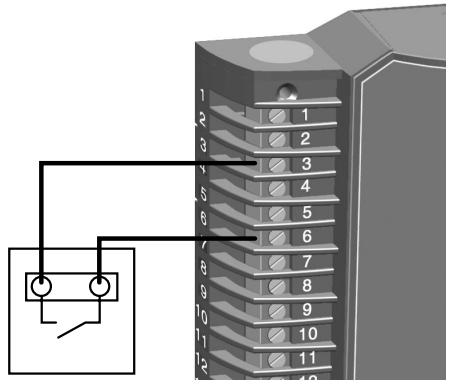

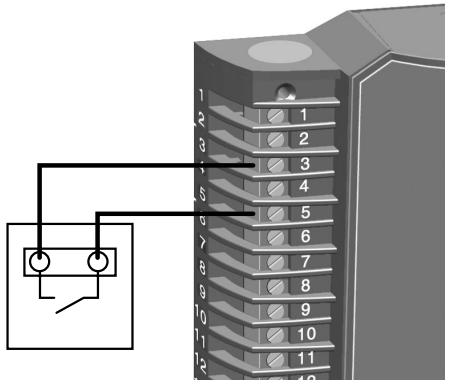

• Entrée de commande de type contact sec	0ui
Portail motorisable
Poids maxi.Hauteur maxi.Largeur maxi.	200 kg2 m2 m

• Le temps d'ouverture est variable en fonction des caractéristiques du produit porteur.

Descriptif du produit

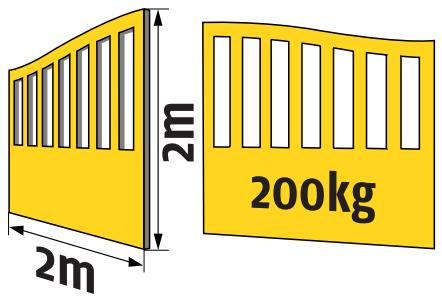

• Dimensions et poids maxi des vantaux :

• La largeur de chaquevantail doit'être comprise entre 80cm et 2
  Pour des vantaux d'une largeur inférieure a 1,25m , l'utilisation des cellules photo-électriques est obligatoire.

• Encombrement du PASSEO (en mm):

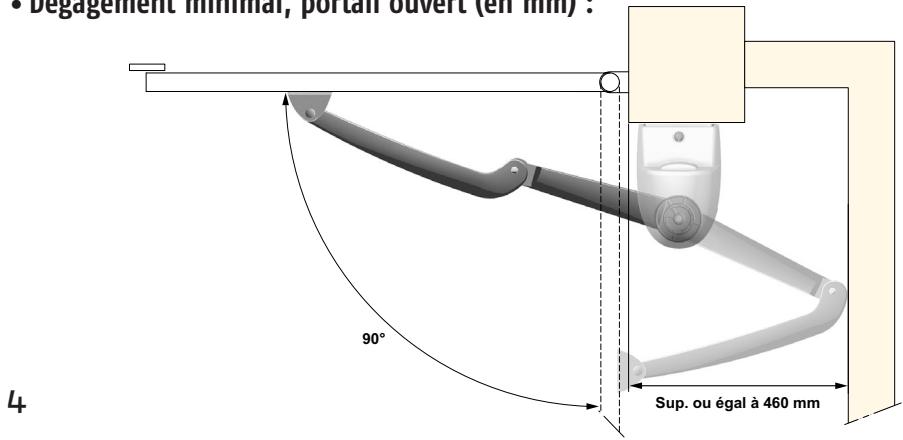

• Dégagement minimal, portail ouvert (en mm):

Opérations préalables

Points à vérifier avant l'installation

- Vérification de votre portail :

Votre portail est en bon etat : il s'ouvre et se ferme normalement sans forcer.

Il reste horizontal pendant toute sa course. Il s'ouvre vers l'intérieur de votre propriété.

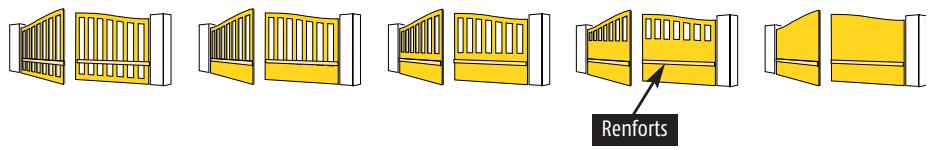

- Types de portails motorisables :

Votre PASSEO s'adapte à tous types de portails, dans la mesure où leur structure est suffisament robuste.

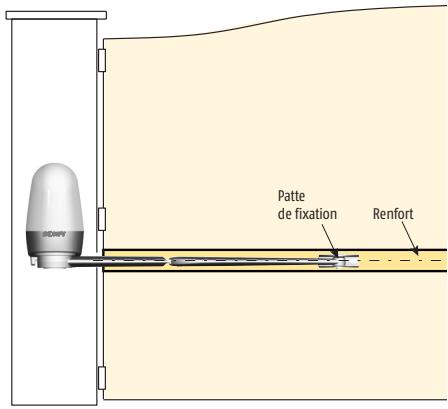

- Présence de renforts sur le portail :

Les pattes de fixation des bras de la motorisation doivent être fixées sur les renforts horizontally des vantages à environ 1/3 de la hauteur du portail.

En l'absence de ces renforts, prévoyez des contre-plaques en métal d'environ 4 mm dépaissur.

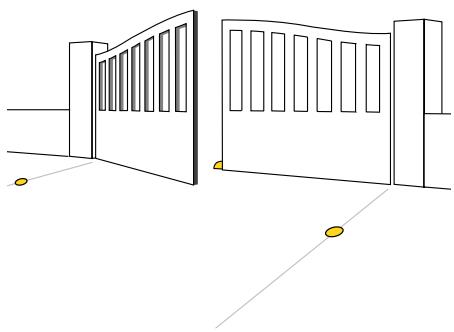

- Présence des butées de portail :

Les vantaux doivent être arrêtés par des butées fixées solidement au sol, afin que leur course soit déliminée à l'ouverture comme à la fermeture.

L'emplacement de ces butées sera déterminé par l'angle d'ouverture des vantaux (< ou = à 120°).

L'angle d'ouverture des deux vantaux peut etre different.

Opérations préalables

- Verification des piliers :

Les piliers doivent avoir une structure robuste et une largeur d'au moins 25~cm

- Qualité de la surface des piliers :

Les piliers représentant un faux aplomb ou une surface non plane nécessitant l'utilisation d'une platine support intermédiaire. De même, lorsque les pattes de fixation du moteur ne portent pas entierement sur le pilier ou sont proches de l'angle du pilier, il est imperatif de placer cette platine intermédiaire (réf. 2400485).

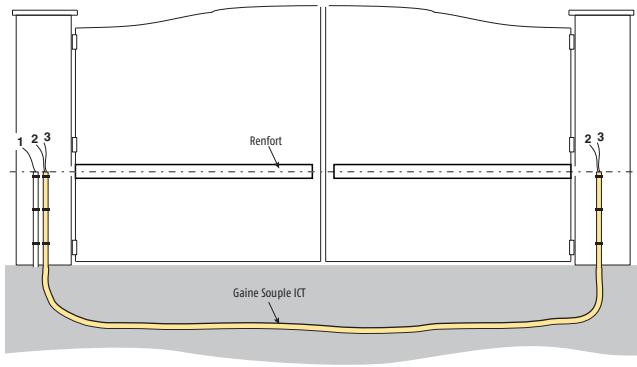

■ Pré-équipement électrique

Pour motoriser votre portail :

• Aménagez une arrivée électrique 230 V à l'un des piliers et au plus pres de l'emplacement du moteur PASSEO.
• Reliez les piliers entre eux par un cable 2 × 1 ~mm^2 (ou deux cables si cellules).
  Prévoyez une gaine de protection Orange ICT 25 ~mm pour le passage enterré des cables.
  Si vous ne pouvez réaliser de tranchée entre les deux piliers, utilisez un passe-cable qui pourrait supporter le passage des vehicules (réf. 2400484).
• Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules.

Arrivée du secteur : (3× 1,5mm^2)

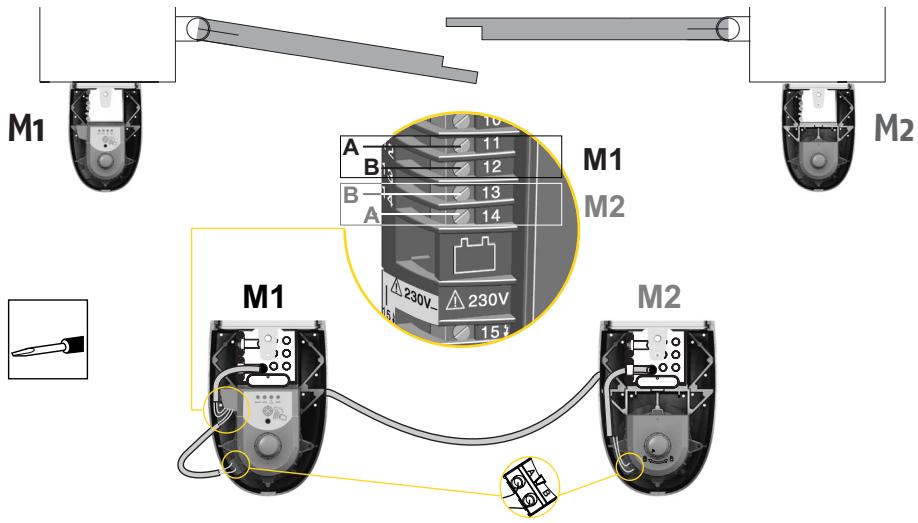

Liaison 24 Volts entre les deux moteurs: (2× 1mm^2)

Liaison 24 Volts entre les deux cellules pour fonctionnement automatique: (2× 0,75mm^2)

Opérations préalables

- Alimentation secteur :

Pour fonctionner, l'ouvre-portail doit etre alimentete sous 230 V - 50 Hz. La ligne electrique doit etre :

• Exclusivement réservée à l'ouvre-portail.

• Dotée d'une protection : - par fusible ou disjoncteur calibre 10 A,

• par un dispositif de type différentiel (30 mA).

• Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs.

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :

• soit par un cable d'alimentation muni d'une fiche de prise de courant,
• soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pôle (cf norme EN 60335-1).

L'installation d'un parafoudre est conseillé (de tension résiduelle d'un maxi de 2KV).

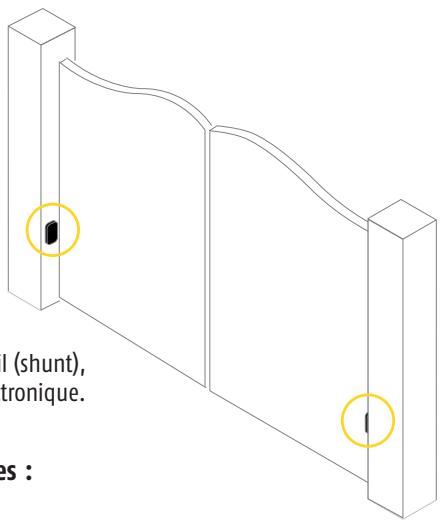

Les cellules :

En option sur Passeo 630, fournies avec Passeo 650. Les cellules sont obligatoires pour

un fonctionnement en mode automatique.

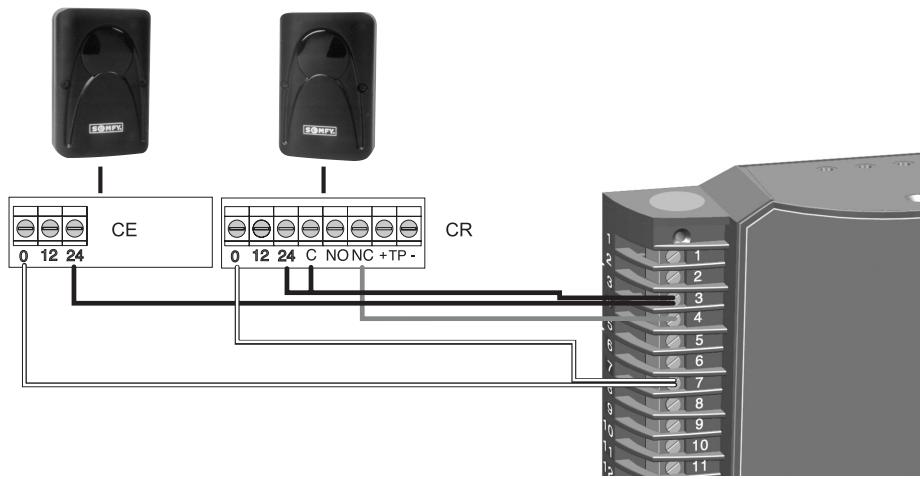

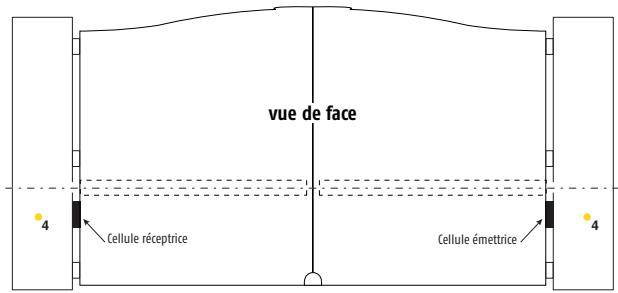

Câblage des cellules :

L'arrivée en 24 volts et l'information des contacts (cellule réceptrice) doivent être à l'arrière des cellules. Percez les piliers pour le passage des gains.

Passage d'une gaine dans les piliers

Côté Chaussée

Consignes de sécurité

Les consignes de sécurité sont à respecter pendant toute l'installation :

• Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l'installation.
• Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections déquates.
• Utilisez les outils appropriés, spécifiés sur le rabat de la couverture.
• Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
• Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d'avoir terminé le processus de montage.
• N'utilisez en aucun cas un nettoyage au début d'eau haute pression (du type Karcher).

1 Préparation et perçage des piliers

Les étapes :

Relevé des cotes.
Tracé des axes AM et AH.
Perçage des piliers.

Relevé des cotes.

Le type de votre portail déterminé l'emplacement des moteurs.

Procedez au relevé de cotes décrit ci-après pour déterminer la position des moteurs sur les piliers :

Pour ces mesures, les vantaux et leurs gonds sont censés être dans le même axe. Si ces derniers ne sont pas alignés (gonds déportés), l'angle d'ouverture maximal des vantaux sera inférieur aux valeurs indiquées.

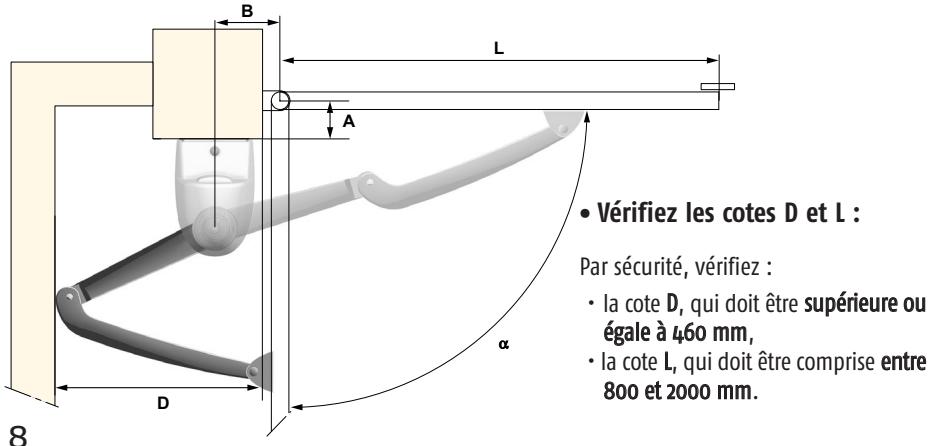

- Mesurez la cote A :

En déduire à l'aide du tableau ci-dessous :

• la valeur d'ouverture maximale des vantages,
• la cote B pour déterminer l'axe vertical de positionnement des moteurs sur les piliers.

Cote A (mm)	Ouverture maximale (°)	Cote B (mm)
0	120	205
0	110	160
0	105	150
50	100	150
100	95	150
≥ à 150, ≤ à 250	90	150

1 Préparation et perçage des piliers

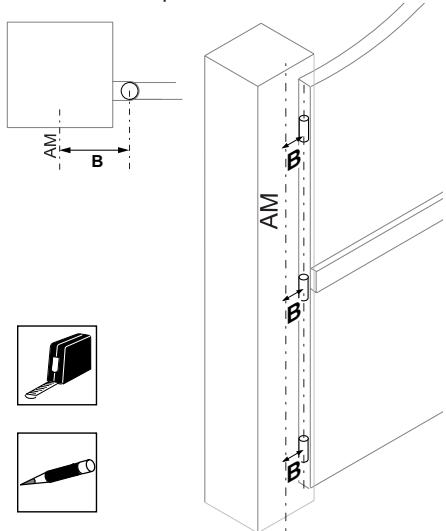

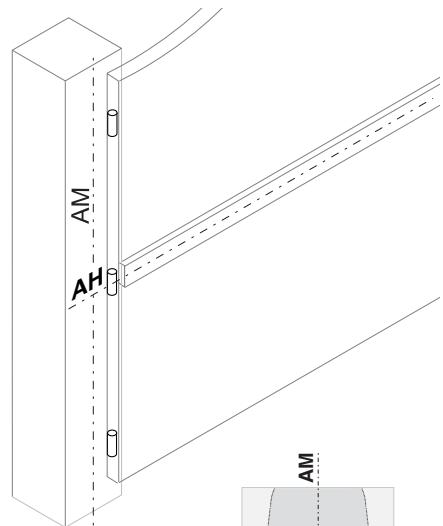

Tracé des axes AM et AH.

Reportez la cote B et tracez un axe vertical AM sur les piliers.

Tracez sur le pilier l'axe horizontal AH, à mi-hauteur du renfort.

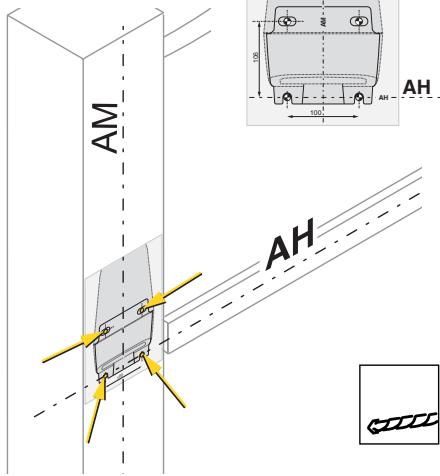

Perçage des piliers.

1 Positionnez le gabarit à l'intersection des deux axes AM et AH.
2 A l'aide d'un fordé à béton de petit diamètre (4 ou 5 mm), pré-percez 4 trough destinés à receiveoir les scellements chimiques, sur chaque pilier, aux emplacements reperés sur le gabarit. Terminatez le perçage des 4 orifices avec un fordé à béton de diamètre correspondant aux scellements chimiques.

Respectez scrupuleusement la méthode et les diamètres de perçage préconisés dans la notice livrée avec les scellements chimiques.

- Auto-controiè avant l'étape suivante :

Avez-vous bien aligné les axes AM et AH du gabarit et du pilier ?

2 Pose des moteurs

Les étapes :

□ Sélection des moteurs.
Pose des scelterments.
Mise en place des moteurs.

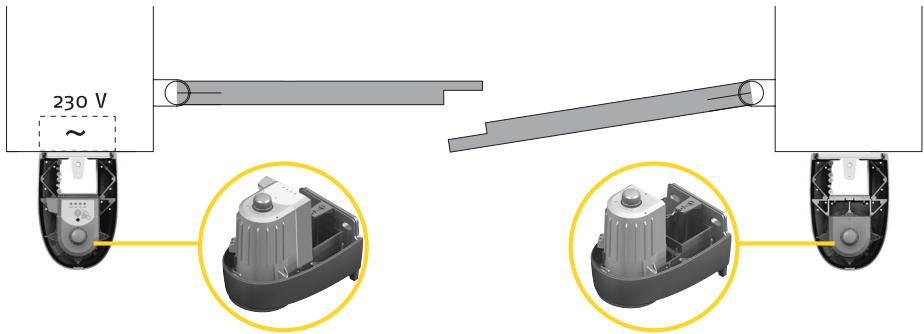

Sélection des moteurs.

Pour cette opération, les capots supérieurs des moteurs doivent être démonés à l'aide d'une piece de monnaie.

Posez le moteur équipé du boîtier électronique sur le pilier où se trouve l'alimentation.

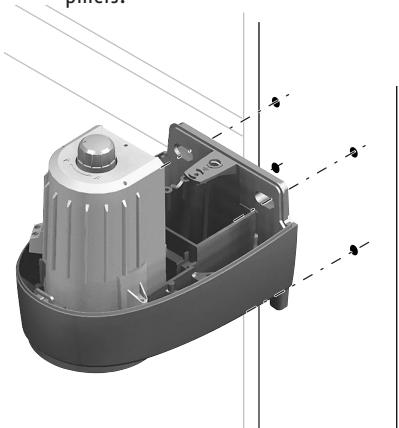

Pose des scellements.

SOMFY préconise de fixer le moteur avec un scellement chimique pour sa fiabilité.

1 Positionnez le moteur sur le pilier et vérifie que les orifices de fixation sont parfaitement alignés avec les perçages des piliers.

Retirez le moteur. Placez les 4 scellements chimiques et leurs tiges filetées dans les perçages des piliers.

Attendez la prise complète des scellements chimiques.

2 Pose des moteurs

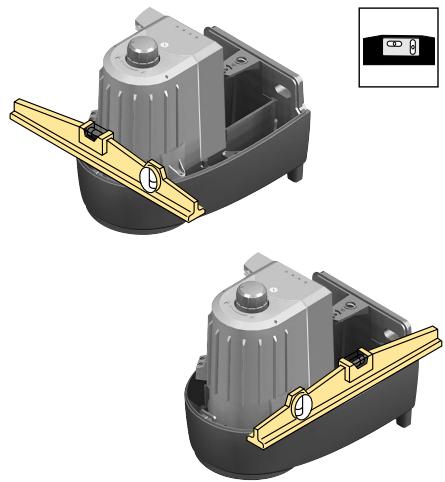

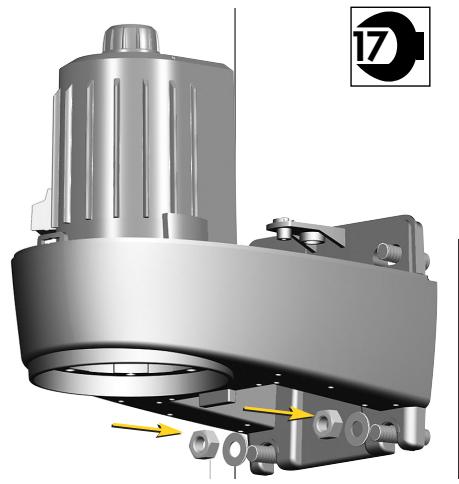

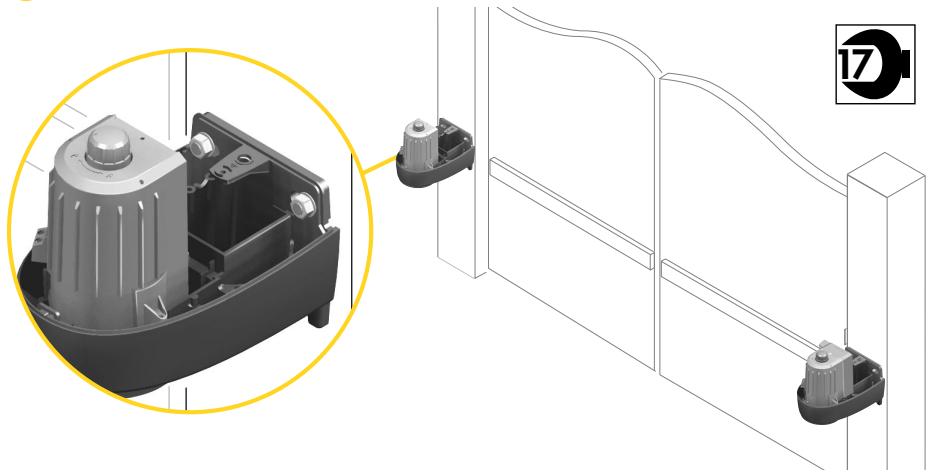

Mise en place des moteurs.

1 Positionné le moteur en le fixant aux tiges filétées inférieures avec les rondelles et les écrous.

2 Vérifiez le niveau des moteurs. Repreneze le serrage si nécessaire.

3 Terminatez de fixer le moteur sur les tiges filetées supérieures, à l'aide des rondelles et des écrous.

• Auto-controiè avant l'étape suivante :

Avez-vous vérifié la parfaite horizontalité du moteur ?

3 Montage des bras

Les étapes :

Assemblage des bras.
Montage des bras sur les moteurs.
Montage des bras sur les vantaux.

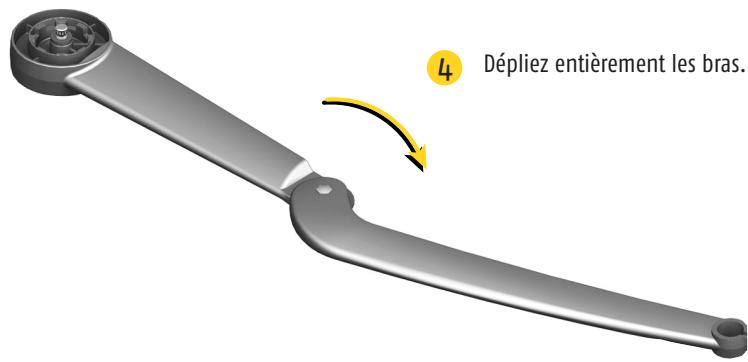

Assemblage des bras.

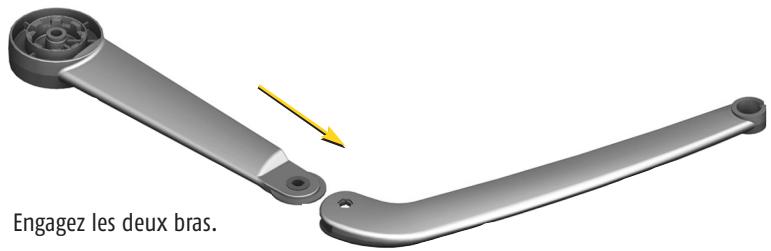

1 Engagez les deux bras.
Repliez les deux bras de sorte que les rainures internes soient alignées.

3 Emmanchez I'axe court. La tete hexagonale doit etre complètement engagée dans le bras.

3 Montage des bras

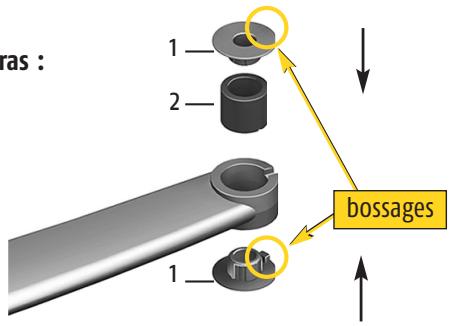

- Mise en place de la bague couple sur le bras :

1 Engagez la bague couple dans le bras (2).
2 Enclenchez les couvercles (1) de chaque cote du bras en veillant que leurs bossages soient parfaitement engagées dans les rainures du bras.

- Mise en place de la chape :

Montez la chape sur le bras et enoncez l'axe long.

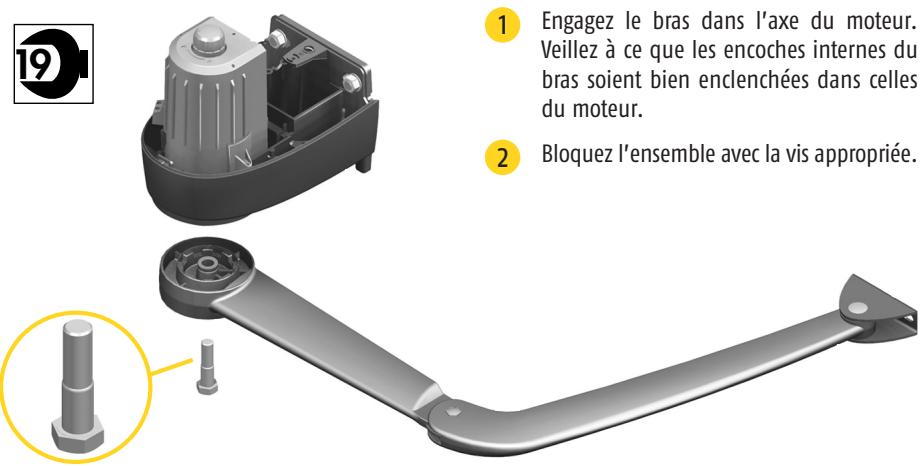

Montage des bras sur les moteurs.

3 Montage des bras

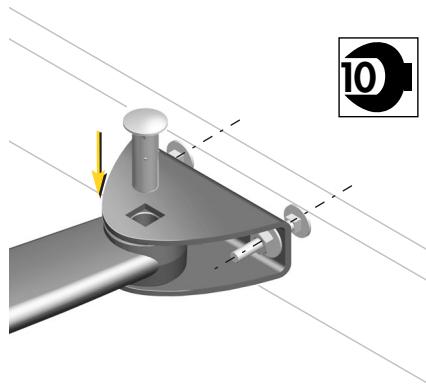

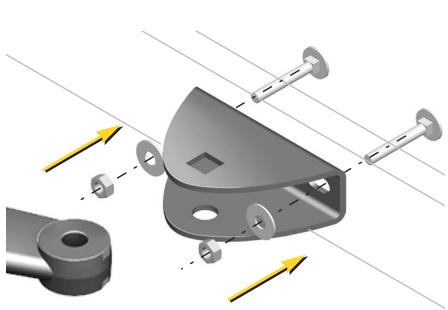

Montage des bras sur les vantaux.

Le montage des bras sur le portail nécessite le perçage des vantaux. Procedez aux étapes suivantes :

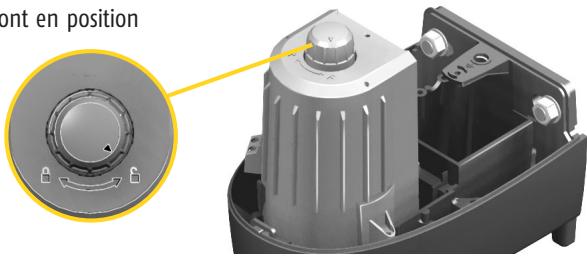

1 Vérifiez que les moteurs sont en position déverrouillée.

2 Poussez le bras complètement ouvert contre le vantage. Veiliez à ce que la patte de fixation soit bien plaquée contre le vantage.

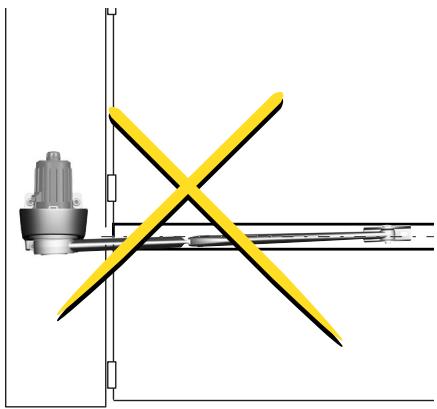

Lors du montage, veillez au bon alignement des bras sur les renforts des vantaux.

Bon montage

Mauvais montage

3 Montage des bras

3 Marquez les perçages sur le renfort duvantail au travers de la patte de fixation.

4 Percez les vantaux au 8.

5 Retirez le bras de la patte de fixation.

• A l'aide d'un maillet, enforcez complètement les vis dans le portail.
• Assemblez la patte de fixation sur les vantaux puis ré-installé le bras dans la patte de fixation.

• Auto-controiève avant l'étape suivante :

Avez-vous bien aligné les bras sur les renforts des vantaux?

4 Raccordements électriques

Les étapes :

Mise en place des passé-fils.
- Connection de l'antenne.
Raccordement des deux moteurs.

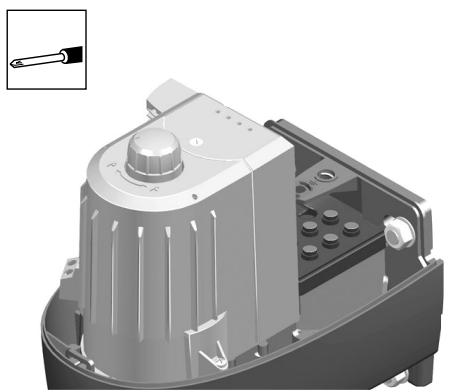

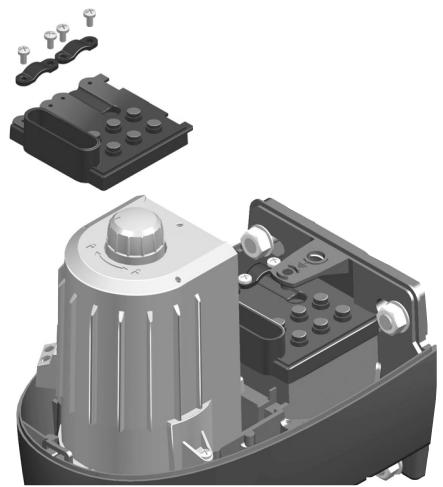

Mise en place des passé-fils.

Montez les passé-fils sur les deux moteurs.

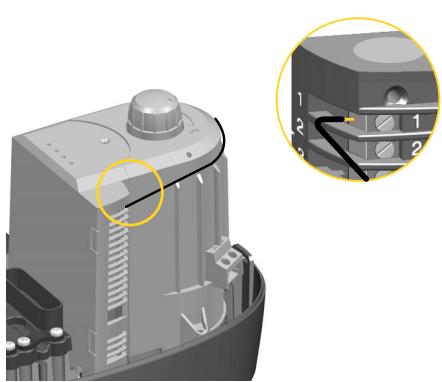

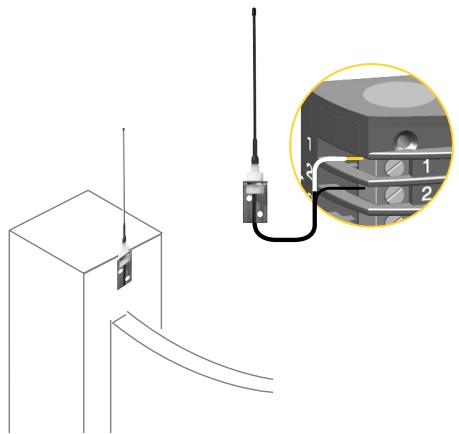

- Connection de l'antenne.

Le bon positionnement de l'antenne est essentiel pour un fonctionnement optimal.

En option, une antenné déportée ref. 2400472 (de plus longue portée) peut la replacer. Elle se place sur le haut du pilier, elle doit être dégagée.

4 Raccordements électriques

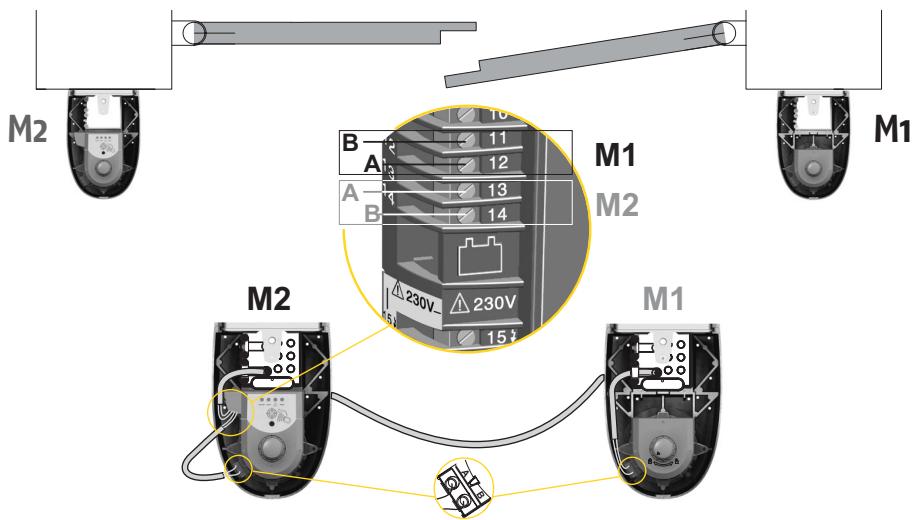

Raccordement des deux moteurs.

La liaison entre les moteurs doit être effectuee avant le raccordement au secteur. Le moteur M1 est instalé sur le pilier du vantage, qui s'ouvre en premier et se refere en dernier.

Possibilité 1 :

Possibilite 2 :

5 Raccordement au secteur

Les étapes :

Raccordement du cable secteur.
Verrouillage des bras.

Raccordement du cable secteur.

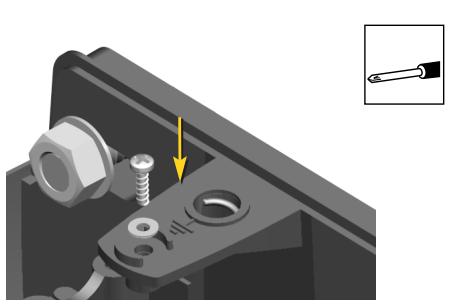

Raccordez le fil de terre:

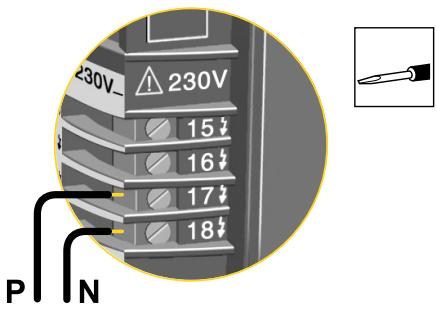

Raccordez la phase et le neutre :

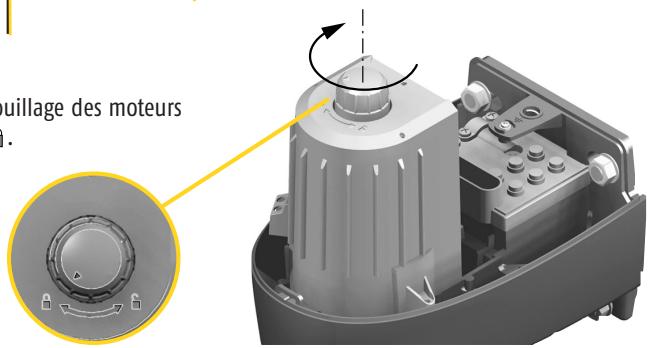

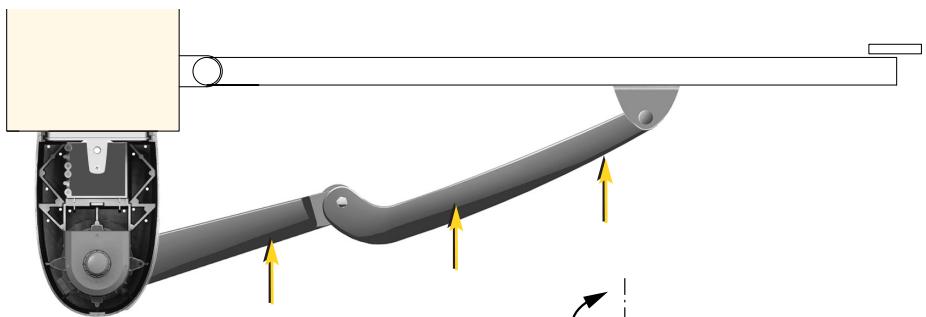

Verrouillage des bras.

Refermez les deux vantaux et bloquez les bras en poussant sur ces derniers.

Tournez la manette de verrouillage des moteurs sur la position verrouillée.

6 Paramétrage de votre PASSE0

Les étapes :

Présentation des symboles.
Paramétrage de votre PASSEO.
Precautions d'emploi du mode automatique.

Paramétrage de votre PASSEO.

Avant la mise en route du paramétrage de votre installation, vérifie que levoyant ON/OFF est allumé et levoyant DANGER est étient. Procedez aux opérations suivantes:

- Fonctionnement des télécommandes :

Votre PASSE0 peut fonctionner avec une ou plusieurs télécommandes.

Les opérations décrites ci-après sont à répéter autant de fois qu'il y a de télécommandes à memoriser.

Vous pouvez memoriser sur votre télécommande une ou deux touches, chacune des touches correspondant à un mode de fonctionnement différent :

• La mémorisation d'une seule touche permet : > l'ouverture totale des 2 vantaux.
• La mémorisation de deux touches permet : > l'ouverture totale des 2 vantaux,

  l'ouverture unique d'unvantail pour l'accès aux piétons.

- Mémorisation des télécommandes :

Sur chaque télécommande, la première touche mémorisée commandera une ouverture totale des vantaux. Positionnéz la télécommande à 3 cm de la cible gravée sur le capot et procédez aux opérations suivantes :

1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement.
2 Relâchez la touche : elle est mémorisée.

Répétez ces opérations pour :

• la deuxième touche,
• les autres télécommandes à memoriser.

A la fin du cycle de mémorisation, seul le voyant PROG est allumé, l'électronique étant en attente de mémorisation de la course des vantaux.

6

Paramétrage de votre PASSE0

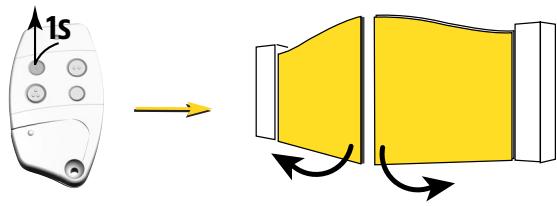

- Mémorisation de la course des vantages :

L'électronique Somfy mémorise automatiquement :

• Les couples moteurs nécessaires à la commande des portails, en fonctionnement normal. Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
• Les courses nécessaires pour l'ouverture et la fermeture totales des vantaux avec le repérage des butées.

Pour démarrer le processus de mémorisation, il faut se tener à distance normale du portail et respecter les étapes suivantes :

1 • Donnez une impulsion sur la touche programmée destinée à l'ouverture totale.

Aprèsquelques secondes, le portail s'ouvre,en petite vitesse.

2 · Une fois le portail ouvert, donnez une nouvelle impulsion sur cette meme touche.

Le portail se ferme, unvantail après l'autre.

3 Appuyez une nouvelle fois sur la meme touche.

Le portail s'ouvre,toujours a petite vitesse.

4 Appuyez une derniere fois.

Les deux vantaux se referment presque simultanement.

A la fin de ces 4 étapes, le voyant PROG s'esteint, indiquant la fin de la procEDURE de mémorisation de la course du portail.

Ce cycle doit être complé (2 ouvertures / fermétures totales non interrompues). S'il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commande.

6 Paramétrage de votre PASSE0

- Vérification du mode piéton :

• Appuyez sur la deuxième touche.

  Seul levantail recouvrant doit s'ouvrir. Une nouvelle impulsion sur cette même touche commande la fermeture duvantail.

Votre portail est maintainant pret à fonctionner. Appuyez sur le bouton de la télécommande, votre portail s'ouvre automatiquement. Appuyez à nouveau, il se refere merrière vous.

Precautions d'emploi du mode automatique.

Pour l'utilisation de votre portail en mode automatique, la norme NFP 12 453 exige l'installation :

• d'un jeu de cellules photo-électriques,
  d'un feu orange,
  d'un feu d'éclairage de zone.

Votre PASSEO SOMFY est prevu pour la connexion de ces accessoires :

6 Paramétrage de votre PASSE0

Mode automatique :

Le portail se refère tout seul après votre passage, sans nouvel appui sur la télécommande, après une durée que vous définissez au préalable.

Le mode automatique sera opérationnel après le câblage des cellules et le réglage ci-dessous :

1 - Positionnez une télécommande au plus pres de la cible gravée sur le capot de la motorisation.

LevoyantAUTOestéeint.

2 · Effectuez un appui maintainu sur la touche destinée à l'ouverture des deux vantaux jusqu'à ce que levoyant AUTO s'allume. Relâchéz.

LevoyantAUTOclignote.

3 - Lancez une ouverture (à distance normale) avec la télécommande.

Le portail s'ouvre a vitesse nominale.

4 · Une fois le portail complètement ouvert :

-Attendez le temps de la temporisation souhaitee.

• Lancez un ordre de fermeture par une nouvelle impulsion sur la même touche.

Les deux vantaux se referment presque simultanément.
Levoyant AUTO reste allumé en permanence.

Le mode automatique est maintainant opérationnel.

Utilisation de votre PASSE0

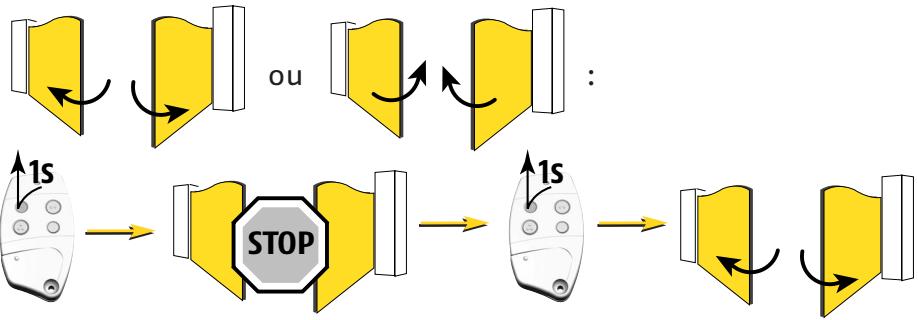

■ Fonctionnement en mode automatique

En fonctionnement automatique, une impulsion sur la touche de la télécommande provoque l'ouverture du portail. Sa fermeture intervient automatiquement après la durée de temporisation préalablement régée par vos soins.

Il est possible deMSNir le portail en position ouverte en donnant un ordre d'arrêt (nouvelle impulsion sur la touche de la télécommande):

• en fin d'ouverture,

• en début de fermeture.

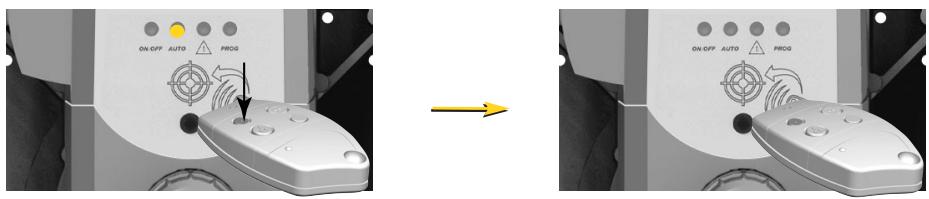

Passage du mode auto au mode normal

Pour revenir au mode séquentiel (levoyant AUTO est allumé) :

• Positionnez la télécommande sur la cible gravée sur le capot.
• Appuyez sur une touche de la télécommande jusqu'à ce que levoyant AUTO s'éteigne.

  Le mode normal (fonctionnement séquentiel) est actif.

Utilisation de votre PASSE0

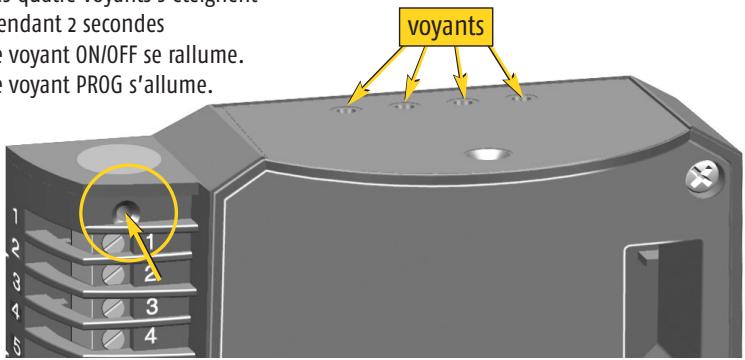

Suppression des émetteurs

1 A l'aide d'un fil métallique rigide d'environ 2 cm (trombone, clou ...), appuyez 1 seconde sur le bouton de remise à zéro (reset).

Pendant l'appui, les quatre voyants s'allument.

2 Relachez le bouton reset.

Les quatre voyants s'eteignent pendant 2 secondes
Levoyant ON/OFF se rallume.
LevoyantPROGsallume.

Tous les paramètres enregistrés sont supprimés : télécommandes enregistrées, course du portail, mode de fonctionnement...

Ajout ultérieur de télécommandes

Pour l'ajout ultérieur de télécommandes, repreneze les opérations suivantes :

• Mémorisation des télécommandes (voir page 19).
• Mémorisation de la course des vantaux (voir page 20).

Toute mémorisation de nouvelle télécommande annule et remplace la programmation précédente de la course du portail.

Changement de la pile

Faites pivoter le couvercle.
- Retirez et remplacez la pile (L1028 12V).

La durée de la pile généralement constatée est de 12 à 18 mois.

Utilisation de la télécommande

Les utilisateurs possédant un vehicule équipé de climatisation et de pare brise métallisé, doivent pointer la télécommande sur le bandeau noir du pare brise ou à travers de l'une des vitres laterales non traitées.

Aide au dépannage

PASSE0 ne répond pas aux actions de la télécommande

LevoyantON/OFFne s'allume pas à la mise sous tension.

Vérifiez l'alimentation secteur.
Vérifiez le cable d'alimentation.
Vérifiez le fusible.

Levoyant DANGEResteallume en permanence.

Ce signal indique un défaut cellules :

Vérifiez l'alignement des cellules.
Vérifiez l'alimentation des cellules.
Vérifiez la présence des cellules en mode automatique.

Levoyant ON/OFF clignote lentement.

Destruct puissance: Appeler la HotLine.

Charge trop forte : trop de vent ou porte trop lourde.

LevoyantON/OFFclignoterapidement

Surchauffe du moteur, attendre qu'il refroidisse.
Court-circuit sur sortie(s) moteur(s): Appeler la HotLine.

• Les moteurs M1 et M2 ne démarrent pas ou partent dans le mauvais sens.

Vérifiez le raccordement sur l'électronique.
Vérifiez la rallonge entre les deux moteurs.
Vérifiez le câblage des moteurs (respect des bornes A et B), inverser si nécessaire.

• La portée des émetteurs est réduite.

Vérifiez le fil antennae.
Vérifiez la pile émetteurs.
→ Environnement perturbé (pylône électric, murs ferrailleés...), prévoyez une antenné extérieure.

Autres problèmes

Pour tout autre problème ou demande de renseignement sur votre Passéo, vous pouvez appeler nos conseillers hot line 7 jours / 7 :

Accessoires

Descriptif et branchements

Cellules

2400477

Les cellules stoppent le mouvement des vantaux en cas de détention d'un obstacle, du passage d'un piéton ou d'un vehicule.

Un jeu de cellules peut être installé. Chaque jeu de cellules est constitué :

• d'une cellule émettrice (CE),
  d'une cellulule réceptrice (CR).

- Emplacement des cellules :

Afin de simplifier le câblage, placez la cellule réceptrice sur le pilier supporting le moteur équipé de l'électronique.

Avant de branchier les cellules, enlevez le fil (shunt), placé entre les bornes 3 et 4 du boîtier électronique.

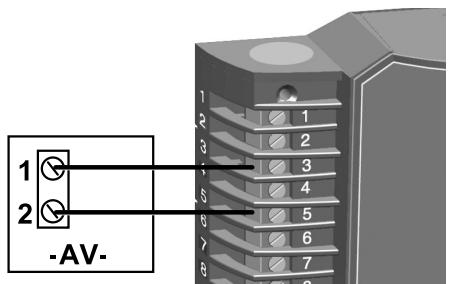

- Schéma de câblage pour un jeu de cellules :

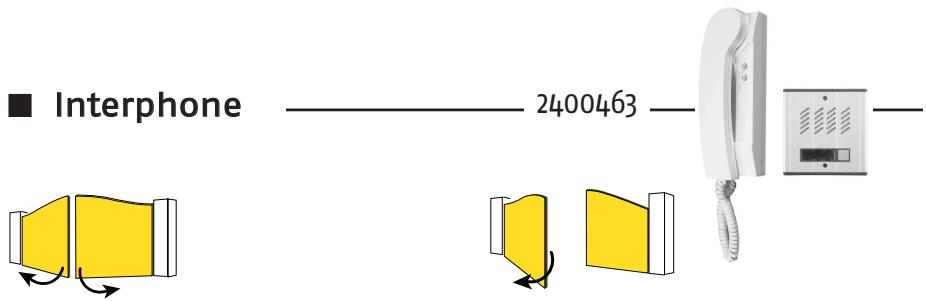

Accessoires

Descriptif et branchements

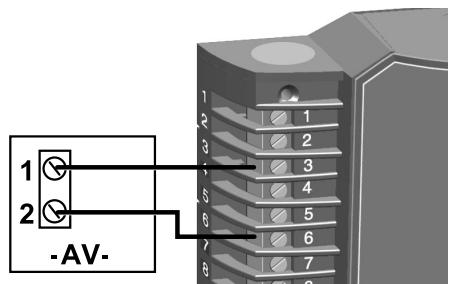

Accessoires

Descriptif et branchements

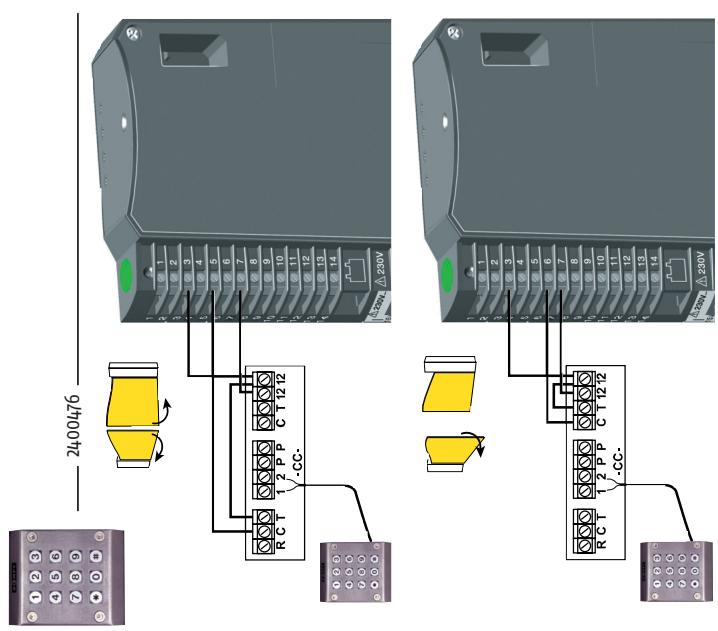

Contact à clé 2400475
