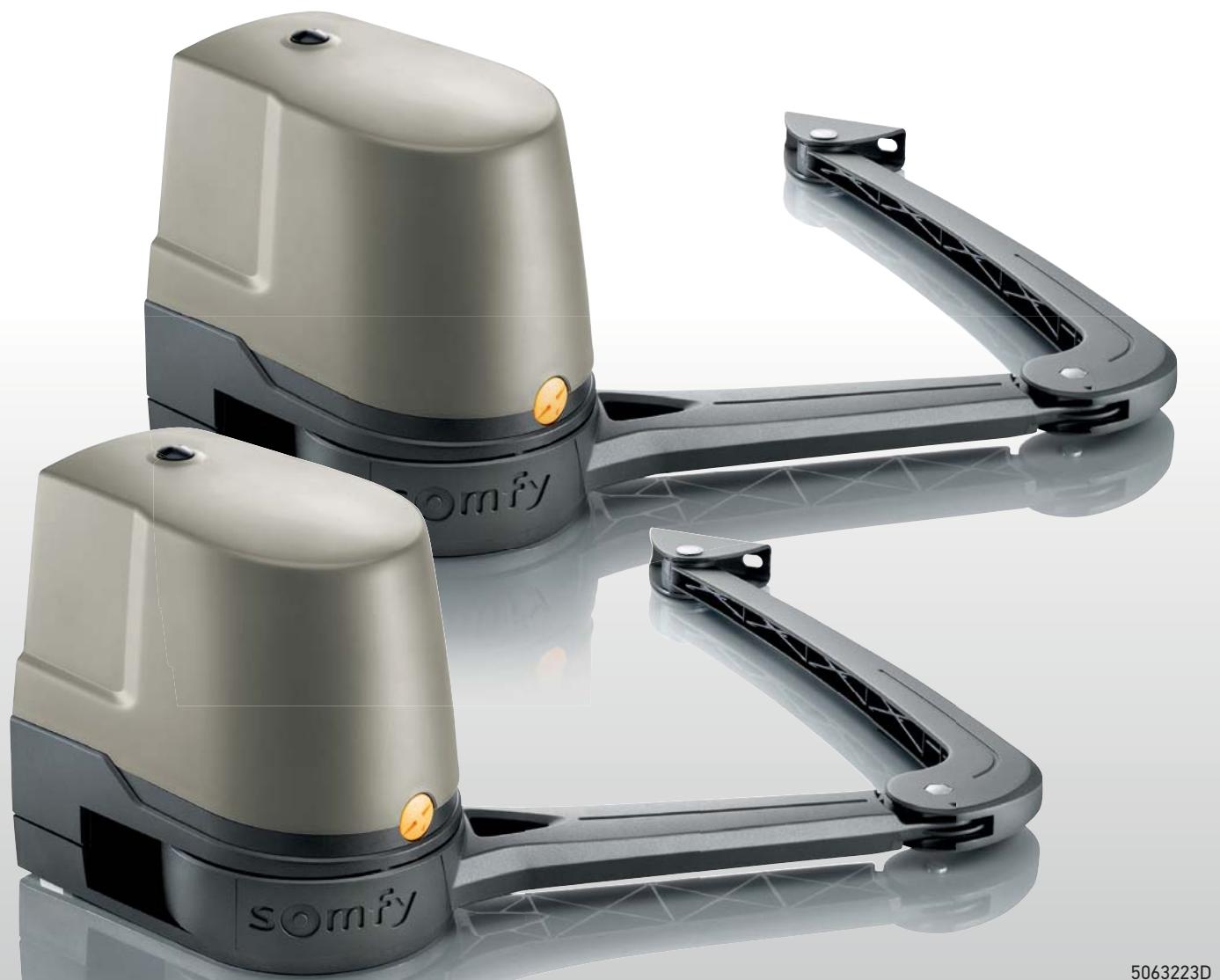

EVOLVIA STAR XL - Automatisme de portail SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Motorisation de portail
Type de portail	Portail battant
Type de motorisation	Bras articulés
Alimentation électrique	230 V / 50 Hz
Poids maximal du vantail	Non précisé
Largeur maximale du vantail	Non précisé
Temps d'ouverture	Non précisé
Fonctionnement	Automatique
Type de commande	Radiofréquence RTS
Protection	Indice IP non précisé
Température de fonctionnement	Non précisé
Options de sécurité	Détection d'obstacle
Installation	Murale
Matériau du boîtier	Plastique et métal
Garantie	Non précisé

FOIRE AUX QUESTIONS - EVOLVIA STAR XL SOMFY

Comment réinitialiser le SOMFY EVOLVIA STAR XL ?

Pour réinitialiser le SOMFY EVOLVIA STAR XL, maintenez enfoncé le bouton de programmation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera le moteur aux paramètres d'usine.

Pourquoi mon SOMFY EVOLVIA STAR XL ne répond-il pas à la télécommande ?

Vérifiez que les piles de la télécommande sont en bon état. Si les piles sont bonnes, essayez de réinitialiser le moteur comme indiqué ci-dessus. Assurez-vous également que le moteur est correctement alimenté.

Comment installer le SOMFY EVOLVIA STAR XL ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que le moteur est monté correctement à l'aide des supports fournis et que les câbles sont correctement connectés.

Que faire si le SOMFY EVOLVIA STAR XL fonctionne lentement ?

Vérifiez si le moteur est obstrué par des objets ou si le mécanisme est sale. Assurez-vous également que les réglages de fin de course sont corrects et qu'il n'y a pas de résistance excessive.

Comment régler les fins de course du SOMFY EVOLVIA STAR XL ?

Pour régler les fins de course, appuyez sur le bouton de programmation jusqu'à ce que le moteur commence à bouger. Positionnez le volet à la hauteur souhaitée, puis maintenez le bouton enfoncé jusqu'à ce que le moteur s'arrête. Répétez pour la position inférieure.

Le SOMFY EVOLVIA STAR XL émet des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème mécanique. Vérifiez si des objets bloquent le mouvement du moteur. Si le bruit persiste, contactez le service client pour obtenir de l'aide.

Est-ce que le SOMFY EVOLVIA STAR XL est compatible avec d'autres systèmes domotiques ?

Le SOMFY EVOLVIA STAR XL est compatible avec certains systèmes domotiques. Vérifiez les spécifications du produit ou consultez le site Web de SOMFY pour plus d'informations sur la compatibilité.

Comment remplacer les piles de la télécommande du SOMFY EVOLVIA STAR XL ?

Pour remplacer les piles, ouvrez le compartiment à l'arrière de la télécommande et remplacez les piles usées par des piles neuves de type 1,5 V (type AA). Assurez-vous de respecter la polarité lors de l'insertion.

Où puis-je trouver des pièces de rechange pour le SOMFY EVOLVIA STAR XL ?

Les pièces de rechange peuvent être commandées directement sur le site Web de SOMFY ou auprès de revendeurs agréés. Assurez-vous de connaître le modèle exact pour commander la bonne pièce.

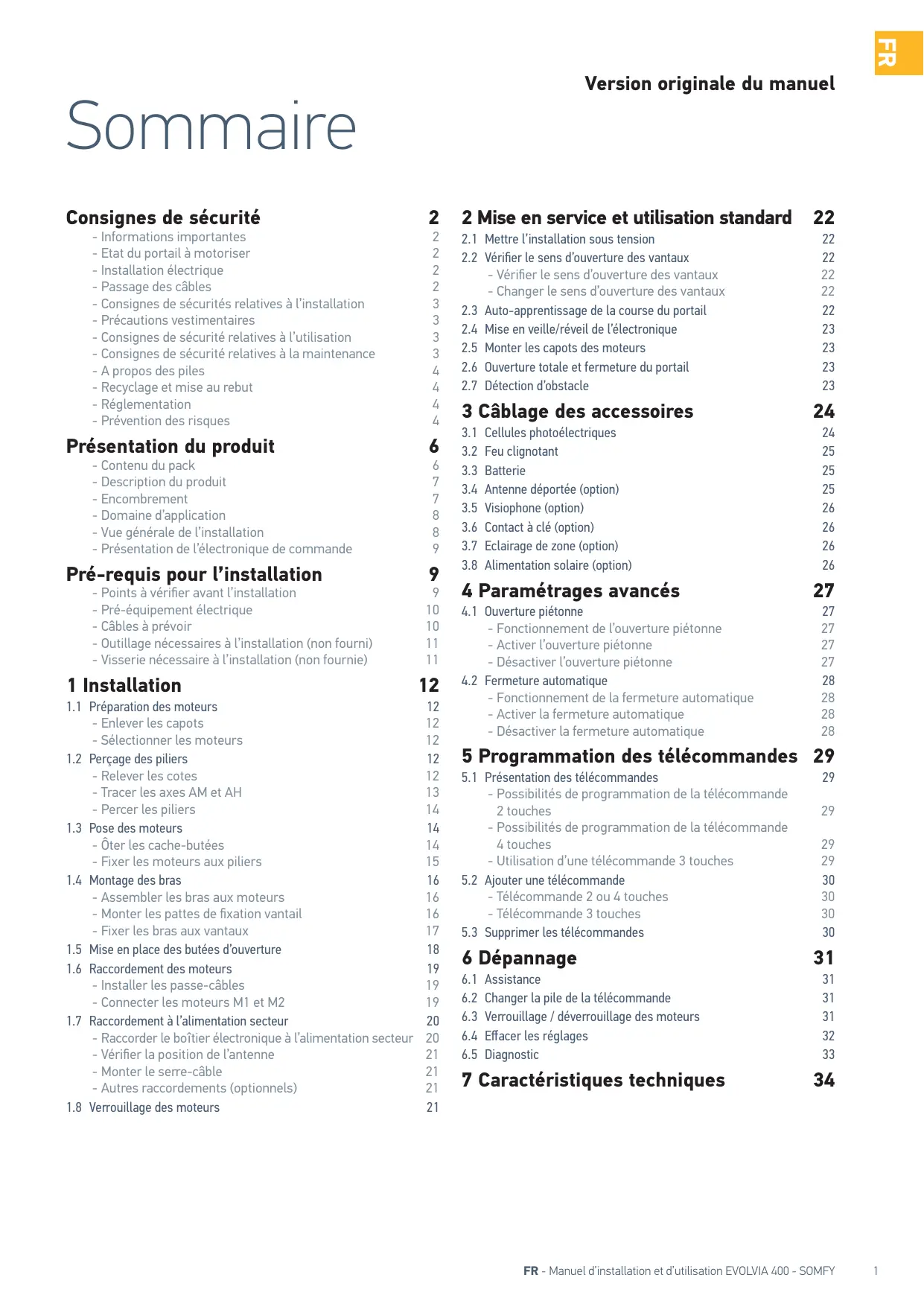

MODE D'EMPLOI EVOLVIA STAR XL SOMFY

FR Manuel d'installation et d'utilisation

5063223D

Consignes de sécurité

• Informations importantes
• État du portail à motoriser
• Installation électrique Passage des câbles
• Consignes de sécurité relatives à l'installation
• Précautions vestimentaires
• Consignes de sécurité relatives à l'utilisation
• Consignes de sécurité relatives à la maintenance
• Recyclage et mise au rebut
• Réglementation
• Prévention des risques

Présentation du produit

• Contenu du pack
• Description du produit
• Encombrement
• Domaine d'application
• Vue générale de l'installation

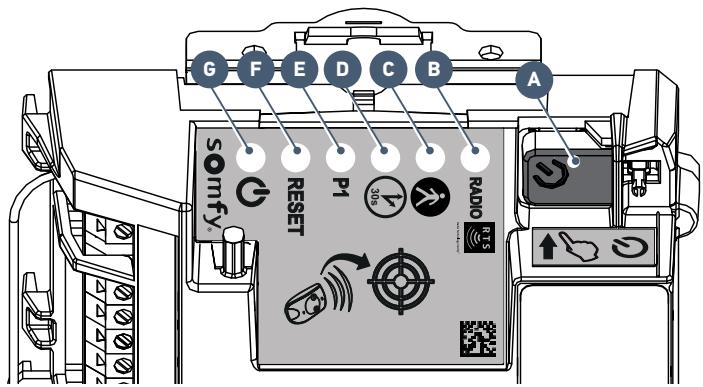

• Présentation de l'électronique de commande

Pré-requis pour l'installation

• Points à vérifier avant l'installation
• Pré-équipement électrique 10

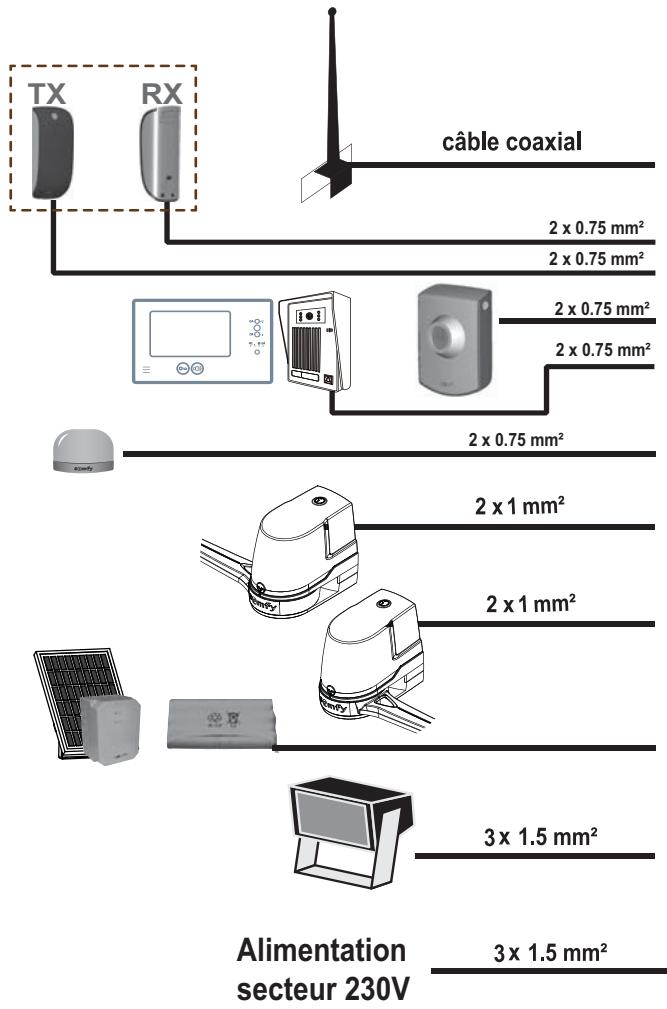

• Câbles à prévoir 10
• Outilage nécessaire à l'installation (non fourni) 11 - Visserie nécessaire à l'installation (non fournie) 11

1 Installation

1.1 Préparation des moteurs

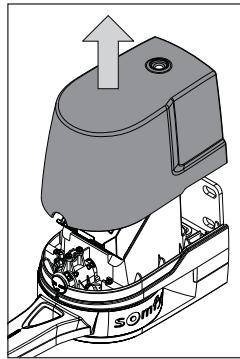

• Enlever les capots

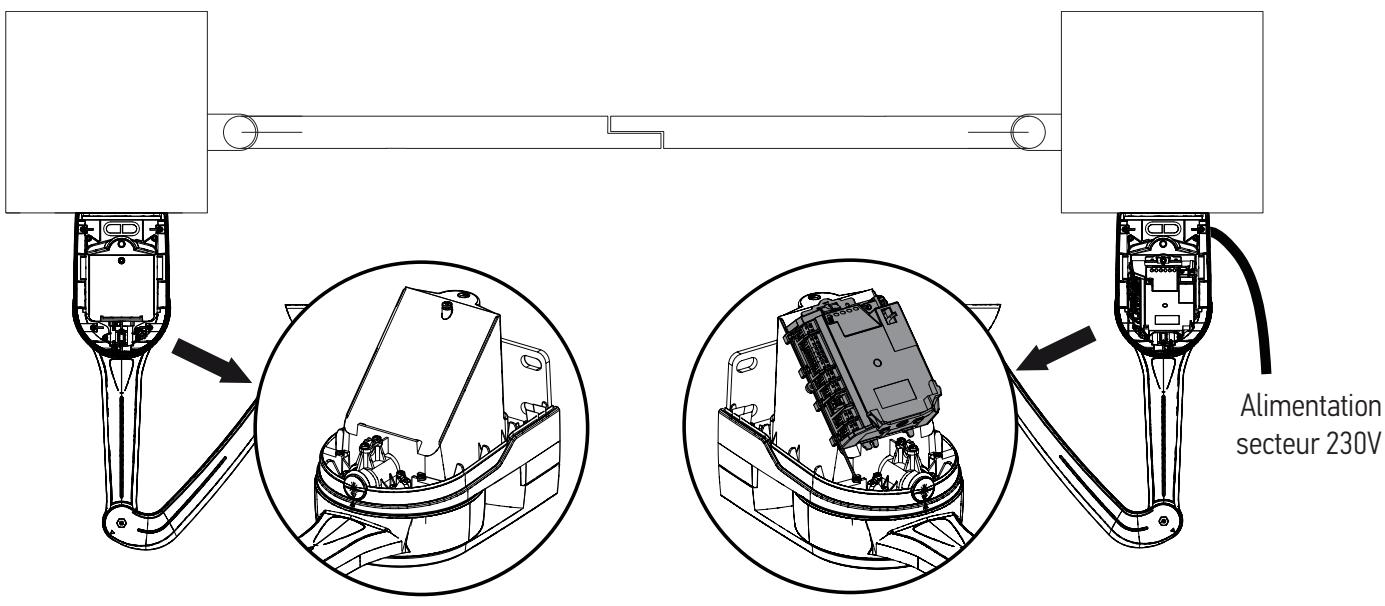

• Sélectionner les moteurs

1.2 Perçage des piliers

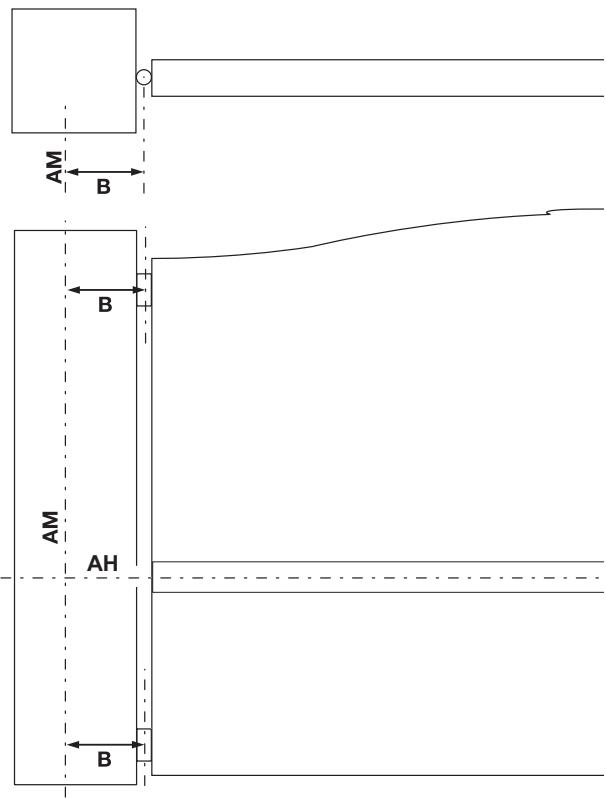

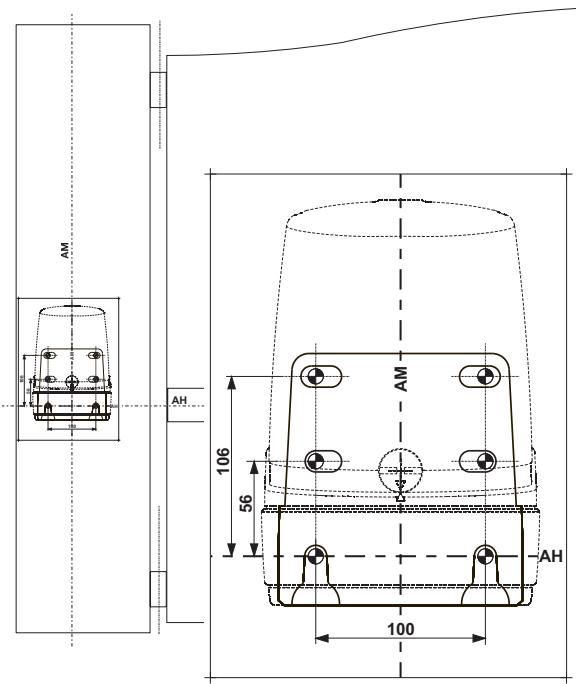

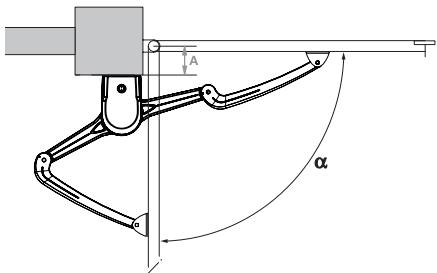

Relever les cotes - Tracer les axes AM et AH - Percer les piliers

1.3 Pose des moteurs

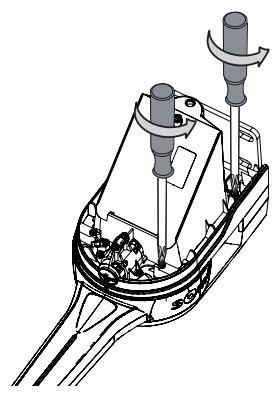

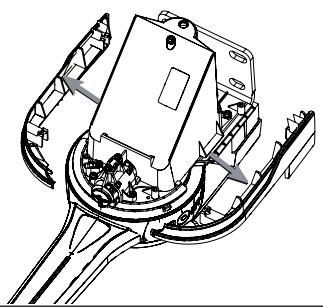

• Oter les cache-butées
• Fixer les moteurs aux piliers

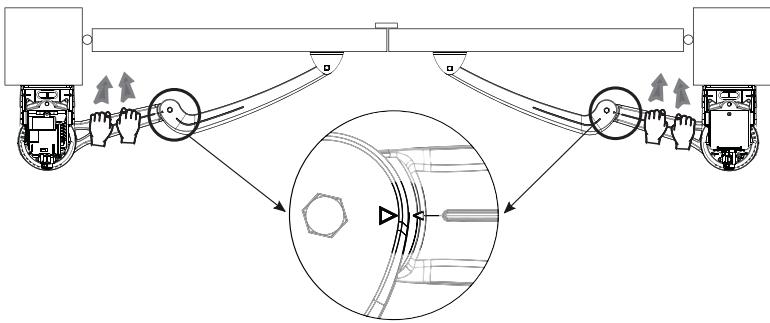

1.4 Montage des bras

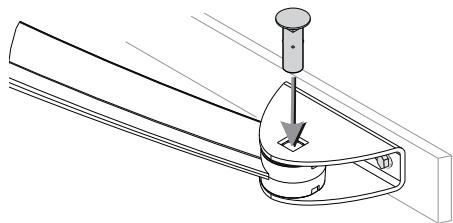

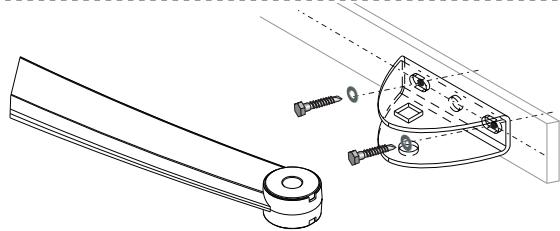

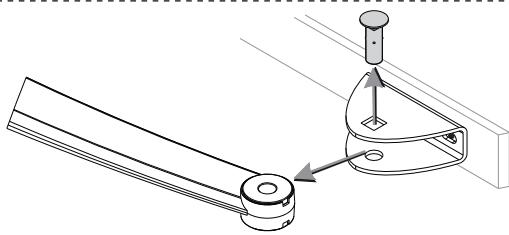

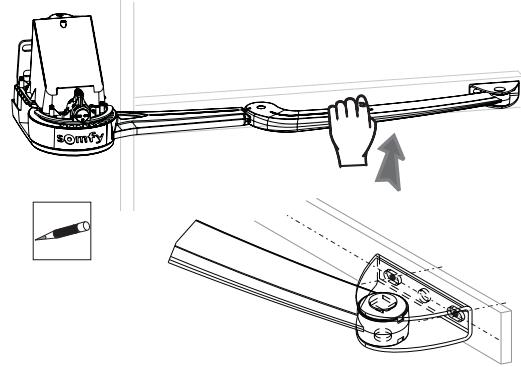

- Assembler les bras aux moteurs 16 - Monter les pattes de fixation vanneau 16 - Fixer les bras aux vantaux 17

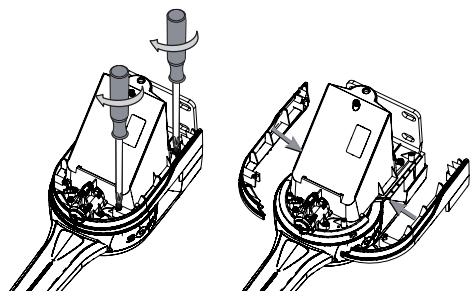

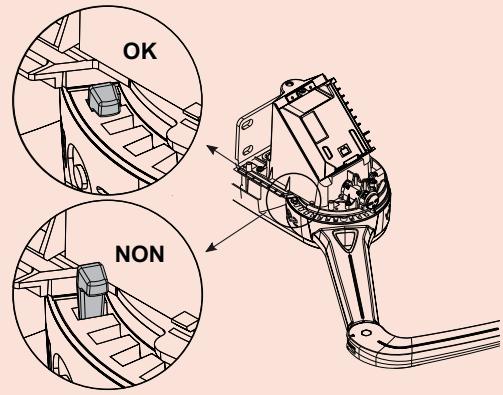

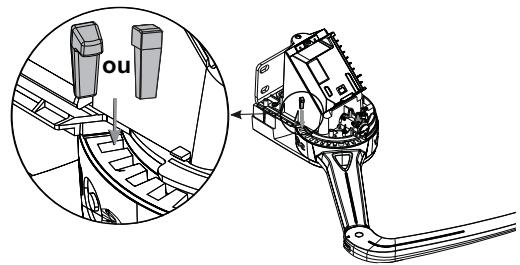

1.5 Mise en place des butées d'ouverture

1.6 Raccordement des moteurs

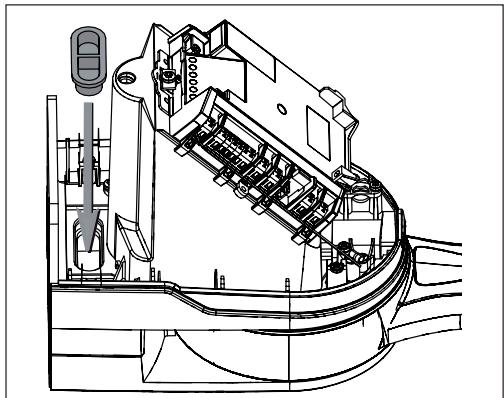

• Installer les passes-câbles

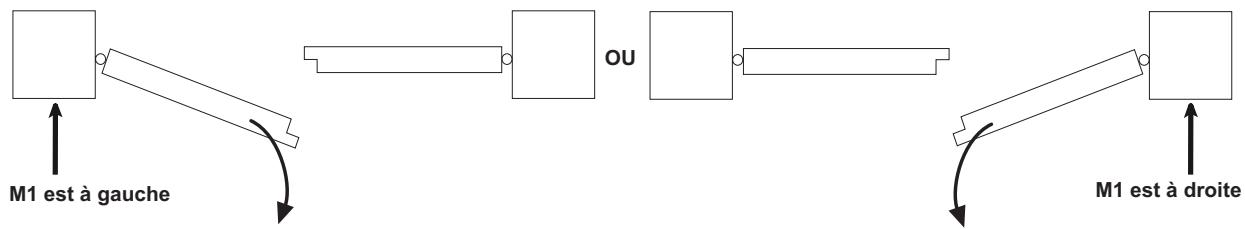

• Connecter les moteurs M1 et M2 19

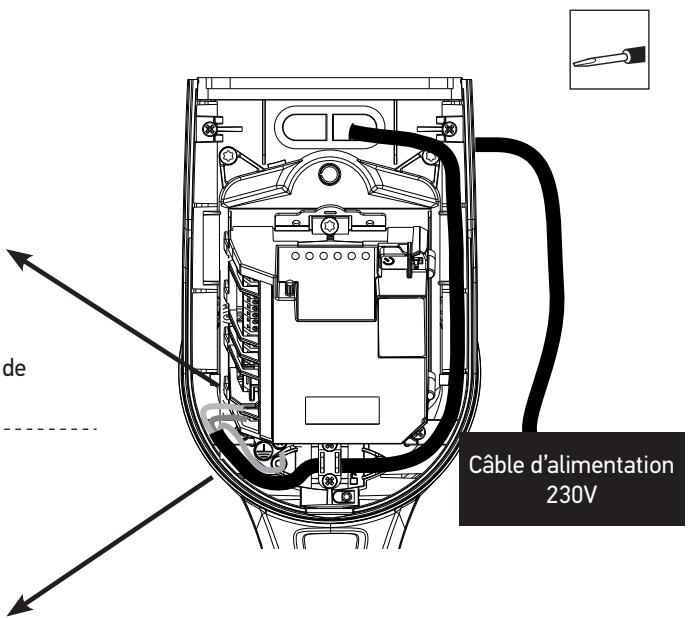

1.7 Raccordement à l'alimentation secteur

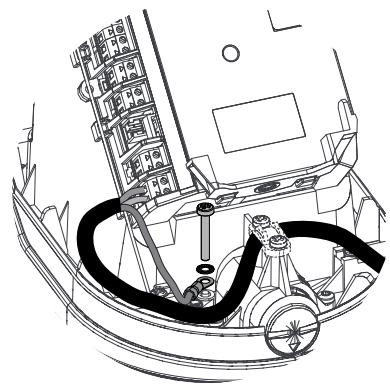

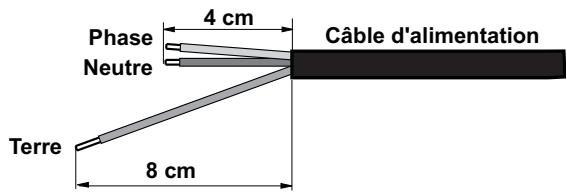

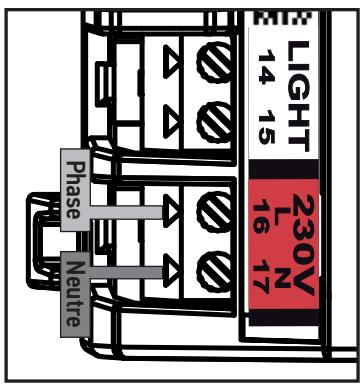

- Raccorder le boîtier électronique à l'alimentation secteur 20 - Vérifier la position de l'antenne 21 - Monter le serre-câble 21 - Autres raccordements (optionnels) 21

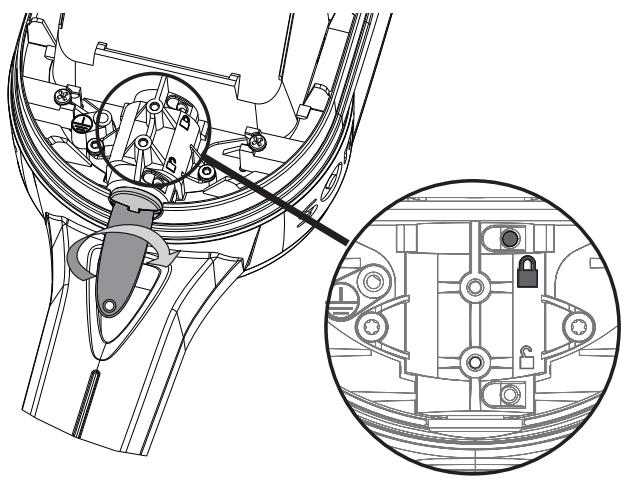

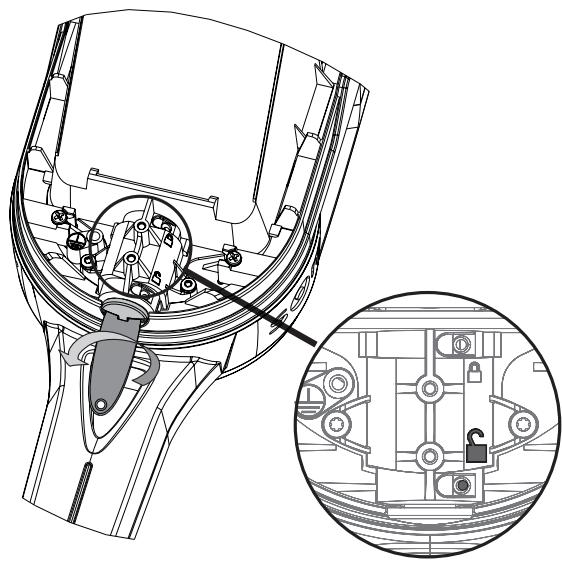

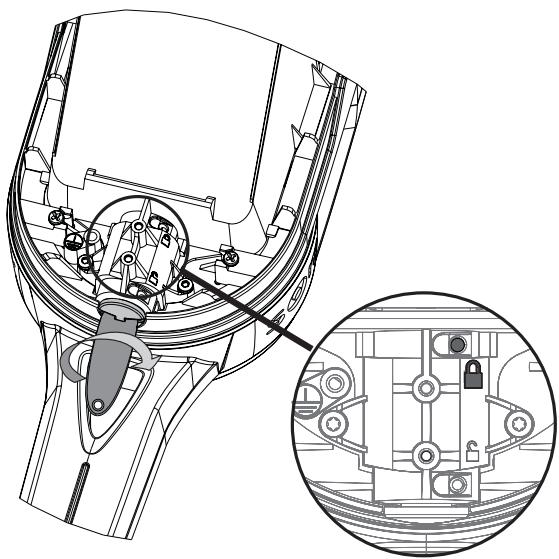

1.8 Verrouillage des moteurs

2 2 Mise en service et utilisation standard 22

2.1 Mettre l'installation sous tension 22 2.2 Vérifier le sens d'ouverture des vantaux 22 - Vérifier le sens d'ouverture des vantaux 22 - Changer le sens d'ouverture des vantaux 22

2.3 Auto-apprentissage de la course du portail 22 2.4 Mise en veille/réveil de l'électronique 23

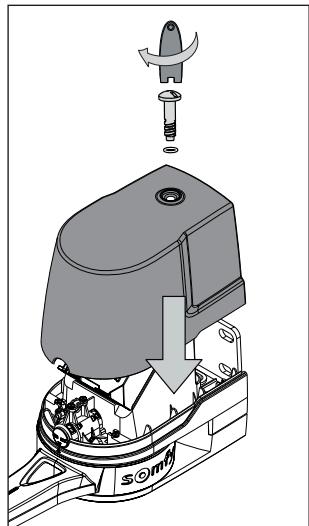

2.5Monter les capots des moteurs 23 2.6 Ouverture totale et fermeture du portail 23 2.7 Detection d'obstacle 23

3 Câblage des accessoires 24

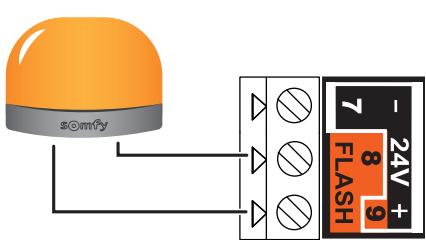

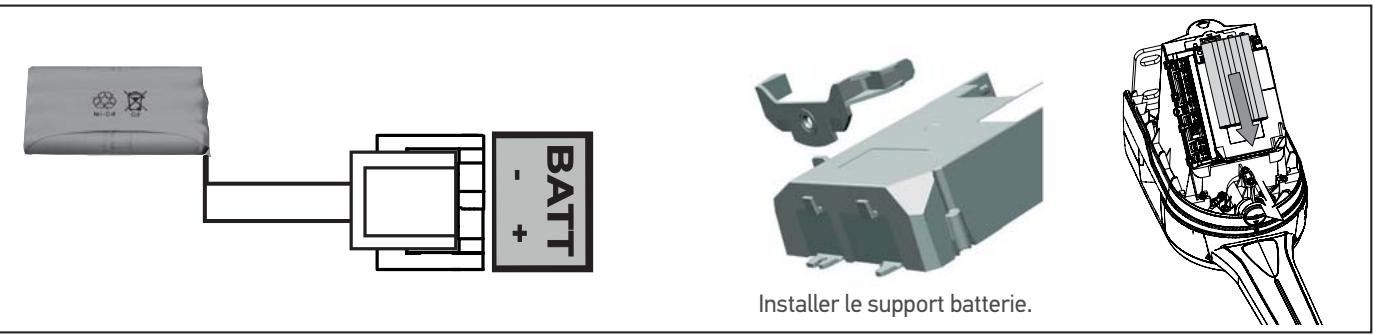

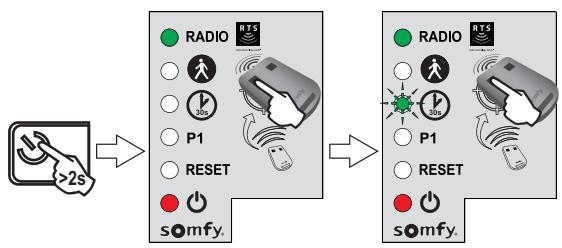

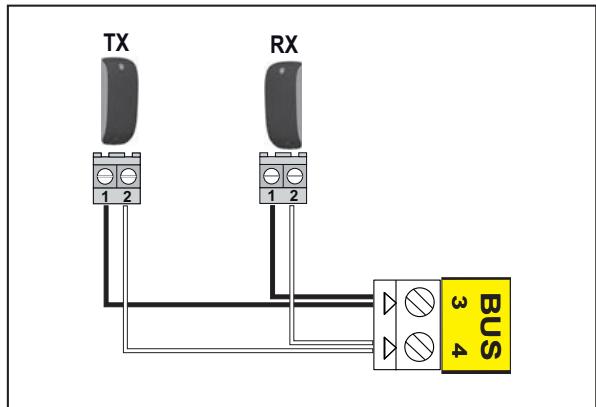

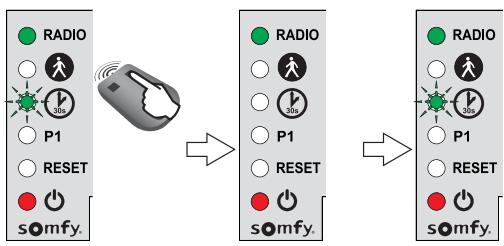

3.1 Cellules photoélectriques 24 3.2 Feu clignotant 25 3.3 Batterie 25 3.4 Antenne déportée (option) 25 3.5 Visiophone (option) 26 3.6 Contact à clé (option) 26 3.7 Éclairage de zone (option) 26 3.8 Alimentation solaire (option) 26

4 Paramétrages avancés 27

4.1 Ouverture piétonne 27

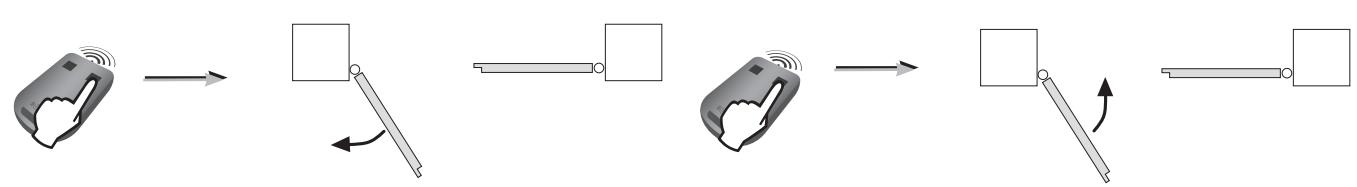

-Fonctionnement de l'ouverture piétonne 27 -Activer l'ouverture piétonne 27 -Désactiver l'ouverture piétonne 27

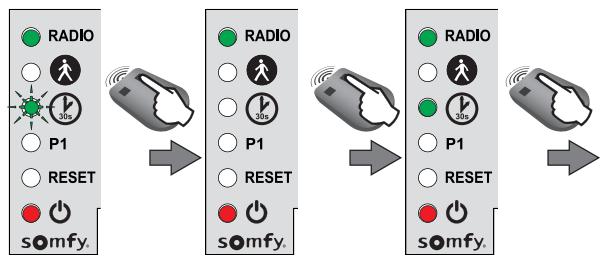

4.2Fermeture automatique 28

• Fonctionnement de la fermeture automatique 28 - Activer la fermeture automatique 28
• Désactiver la fermeture automatique 28

5 Programmation des télécommandes 29

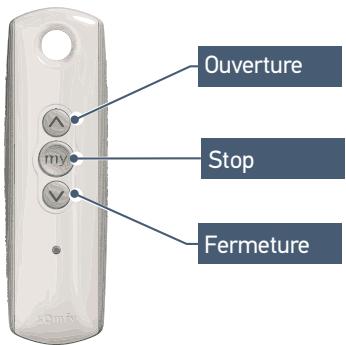

5.1 Présentation des télécommandes 29

• Possibilités de programmation de la télécommande 2 touches 29
• Possibilités de programmation de la télécommande 4 touches 29
• Utilisation d'une télécommande 3 touches 29

5.2 Ajouter une télécommande 30

- Télécommande 2 ou 4 touches 30 - Télécommande 3 touches 30

5.3 Supprimer les télécommandes 30

6 Dépannage 31

6.1 Assistance 31 6.2Changer la pile de la telecommande 31 6.3 Verrouillage / déverrouillage des moteurs 31 6.4 Effacer les réglages 32 6.5 Diagnostic 33

Consignes de sécurité

Ce symbole signale un danger dont les différents degrés sont décrits ci-dessous.

DANGER

Signale un danger entraînant immédiatement la mort ou des blessures graves.

Avertissement

Signale un danger susceptible d'entraîner la mort ou des blessures graves.

Signale un danger susceptible d’entraîner des blessures légères ou moyennement graves.

Attention

Signale un danger susceptible d'endommager ou de détruire le produit.

Avertissement

MISE EN GARDE - Instructions importantes de sécurité

Il est important pour la sécurité des personnes de suivre toutes les instructions car une installation incorrecte peut entraîner des blessures graves. Conserver ces instructions.

Tous les utilisateurs doivent être formés à l'utilisation de la motorisation pour garantir une utilisation en toute sécurité de la motorisation conformément au manuel d'installation et d'utilisation.

Informations importantes

Ce produit est une motorisation pour un portail battant en usage résidentiel tel que défini dans la norme EN 60335-2-103, à laquelle il est conforme. Ces instructions ont notamment pour objectif de satisfaire les exigences de la dite norme et ainsi d'assurer la sécurité des biens et des personnes.

Avertissement

Toute utilisation de ce produit hors du domaine d'application précisé dans ce manuel est interdite (voir paragraphe «Domaine d'application» du manuel d'installation).

L'utilisation de tout accessoire ou de tout composant non préconisé par Somfy est interdite - la sécurité des personnes ne serait pas assurée.

Somfy ne peut pas être tenu pour responsable des dommages résultant du non-respect des instructions de ce manuel.

Si un doute apparait lors de l'installation de la motorisation ou pour obtenir des informations complémentaires, consulter le site internet www.somfy.com.

Ces instructions sont susceptibles d'être modifiées en cas d'évolution des normes ou de la motorisation.

Etat du portail à motoriser

Ne pas motoriser un portail en mauvais état ou mal installé.

Avant d'installer la motorisation, vérifier que :

• le portail est en bonne condition mécanique
• le portail est correctement équilibré
• les structures supportives du portail permettent de fixer la motorisation solidement. Les renforcer si nécessaire.
• Le portail se ferme et s'ouvre convenablement avec une force inférieure à 150 N.

Attention

Ne pas projeter d'eau sur la motorisation.

Ne pas installer la motorisation dans un milieu explosif.

Vérifier que la plage de température marquée sur la motorisation est adaptée à l'emplacement.

DANGER

L'installation de l'alimentation électrique doit être conforme aux normes en vigueur dans le pays où est installée la motorisation et doit être faite par un personnel qualifié.

La ligne électrique doit être exclusivement réservée à la motorisation et dotée d'une protection constituée :

• d'un fusible ou disjoncteur calibré 10 A,
• et d'un dispositif de type différentiel (30 mA).

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu.

Les interrupteurs prévus pour assurer une coupure omnipolaire des appareils fixes doivent être raccordés directement aux bornes d'alimentation et doivent avoir une distance de séparation des contacts sur tous les pôles pour assurer une déconnexion complète dans les conditions de catégorie de surtension III.

Les câbles basse tension soumis aux intempéries doivent être au minimum de type H07RN-F.

L'installation d'un parafoudre est conseillée (tension résiduelle d'un maximum de 2 kV obligatoire).

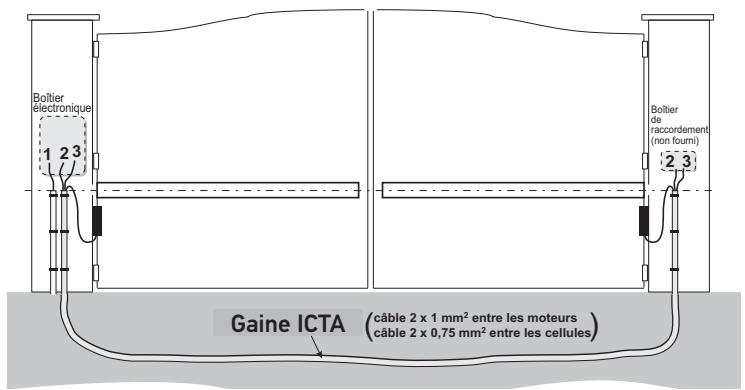

Passage des câbles

Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffisant pour passer le câble du moteur et les câbles des accessoires.

Pour les câbles non enterrés, utiliser un passécâble qui supportera le passage des véhicules (réf. 2400484).

DANGER

Ne pas raccorder la motorisation à une source d'alimentation (secteur, batterie ou solaire) avant d'avoir terminé l'installation.

Avertissement

S'assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d'ouverture de la partie entraînée sont évitées ou signalées sur l'installation (voir «Prévention des risques»).

Avertissement

Il est strictement interdit de modifier l'un des éléments fournis dans ce kit ou d'utiliser un élément additif non préconisé dans ce manuel.

Surveiller le portail en mouvement et maintenir les personnes éloignées jusqu'à ce que l'installation soit terminée.

Ne pas utiliser d'adhésifs pour fixer la motorisation.

Avertissement

Le déverrouillage manuel peut entraîner un mouvement incontrôlé du portail.

Attention

Installer tout dispositif de commande fixe à une hauteur d'au moins 1,5 m et en vue du portail mais éloigné des parties mobiles.

Après installation, s'assurer que :

• le mécanisme est correctement réglé.
• le dispositif de débrayage manuel fonctionne correctement.

Avertissement

Dans le cas d'un fonctionnement en mode automatique ou d'une commande hors vue, il est impératif d'installer des cellules photoélectriques.

Dans le cas d'un fonctionnement en mode automatique ou si le portail donne sur la voie publique, l'installation d'un feu clignotant peut être exigée, conformément à la réglementation du pays dans lequel la motorisation est mise en service.

Précautions vestimentaires

Enlever tous bijoux (bracelet, chaîne ou autres) lors de l'installation.

Pour les opérations de manipulation, de perçage et de soudure, porter les protections adéquates (lunettes spéciales, gants, casque antibruit, etc.).

Avertissement

Cette motorisation peut être utilisée par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de la motorisation en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec la motorisation. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants.

Le niveau de pression acoustique de la motorisation est inférieur ou égal à 70 dB(A). Le bruit émis par la structure à laquelle la motorisation sera connectée n'est pas pris en considération.

Avertissement

Tout utilisateur potentiel doit impérativement être formé à l'utilisation de la motorisation par la personne ayant réalisé l'installation, en appliquant toutes les préconisations de ce manuel. Il est indispensable de s'assurer qu'aucune personne non formée ne puisse mettre le portail en mouvement. L'utilisateur doit surveiller le portail pendant tous les mouvements et maintenir les personnes éloignées jusqu'à ce que le portail soit complètement ouvert ou fermé.

Ne pas laisser les enfants jouer avec les dispositifs de commande du portail.

Mettre les télécommandes hors de portée des enfants.

Ne pas empêcher volontairement le mouvement du portail.

En cas de mauvais fonctionnement, couper l'alimentation, activer le déverrouillage d'urgence afin de permettre l'accès et contacter l'assistance Somfy.

Ne pas essayer d'ouvrir manuellement le portail si la motorisation n'a pas été déverrouillée.

Éviter que tout obstacle naturel (branche, pierre, herbes hautes, etc.) puisse entraver le mouvement du portail.

DANGER

La motorisation doit être déconnectée de toute source d'alimentation durant le nettoyage, la maintenance et lors du remplacement des pièces.

Avertissement

Vérifier tous les 6 mois l'installation pour déceler tout signe d'usure ou de détérioration des câbles et du montage. Ne pas utiliser l'appareil si une réparation ou un réglage est nécessaire. Les portails en mauvais état doivent être réparés, renforcés, voir changés. Vérifier le bon serrage des vis et des fixations des différents éléments de la motorisation.

Utiliser exclusivement des pièces d'origine pour tout entretien ou réparation.

Toute modification technique, électronique ou mécanique sur la motorisation devra être faite avec l'accord de l'assistance SOMFY.

Si l'installation est équipée de cellules photoélectriques et/ou d'un feu clignotant, nettoyer régulièrement les optiques des cellules photoélectriques et le feu clignotant.

DANGER

Ne pas laisser les piles/piles boutons/accus à la portée des enfants. Les conserver dans un endroit qui leur est inaccessible. Il y a un risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort! Si cela avait arrivé malgré tout, consulter immédiatement un médecin ou se rendre à l'hôpital.

Faire attention de ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion.

Recyclage et mise au rebut

La batterie, si installée, doit être retirée de la motorisation avant que celle-ci ne soit mise au rebut.

Ne pas jeter les piles usagées des télécommandes ou la batterie, si installée, avec les déchets ménagers. Les déposer à un point de collecte dédié pour leur recyclage.

Ne pas jeter la motorisation hors d'usage avec les déchets ménagers. Faire reprendre la motorisation par son distributeur ou utiliser les moyens de collecte sélective mis à disposition par la commune.

Réglementation

CE Somfy déclare que le produit décrit dans ces instructions lorsqu'il est utilisé conformément à ces instructions, est conforme aux exigences essentielles des

Directives Européennes applicables et en particulier à la Directive Machine 2006/42/EC et à la Directive Radio 2014/53/EU.

Le texte complet de la déclaration CE de conformité est disponible à l'adresse internet suivante : www.somfy.com/ce. Antoine CREZE, Responsible réglementation, Cluses.

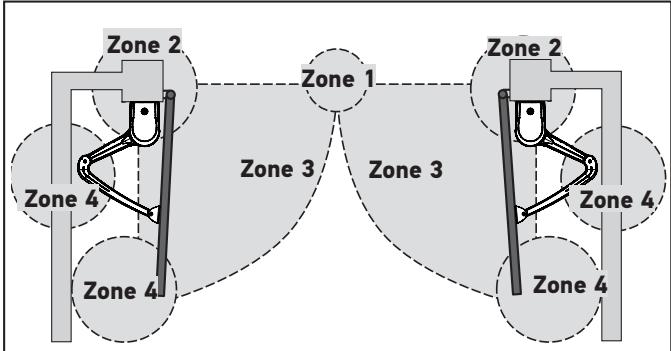

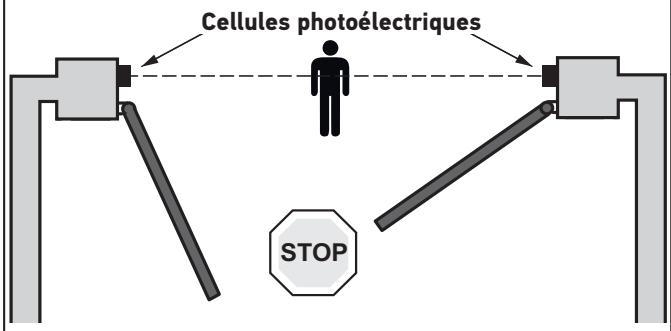

ZONE 1

Risques de choc et d'écrasement

Solution :

Détection d'obstacle intrinsèque au moteur

Cellules photoélectriques

Solution :

Si une zone de cisaillement existe sur l'installation :

• laisser une distance de 10 cm minimum entre le vantige et le pilier/mur.
• entailler le coin du pilier sans le fragiliser.

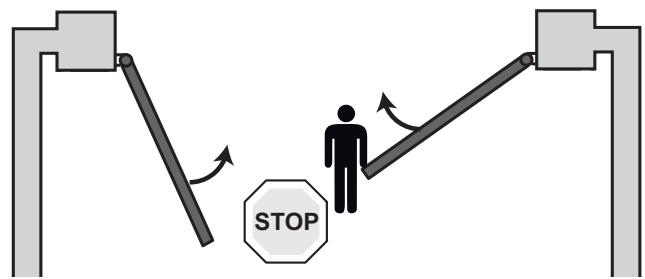

ZONE 3

Risque de choc

Solution :

Défaut d'obstacle intrinsèque au moteur.

Solution :

Détection d'obstacle intrinsèque au moteur.

Si une zone d'emprisonnement existe entre les vantaux et les parties fixes environnantes, laisser une distance de 50 cm minimum entre les vantaux et les parties fixes.

Solution :

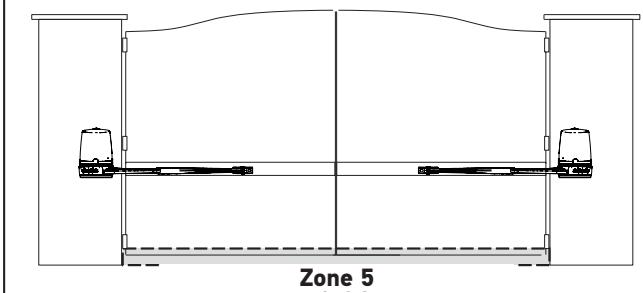

Si une zone dangereuse pour les pieds existe entre le bas des vantaux et le sol, laisser une distance de 12 cm minimum ou 5 mm maximum entre le bas des vantaux et le sol.

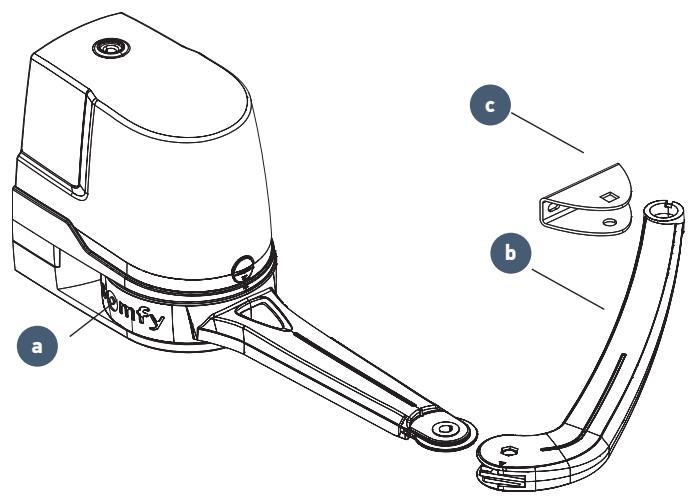

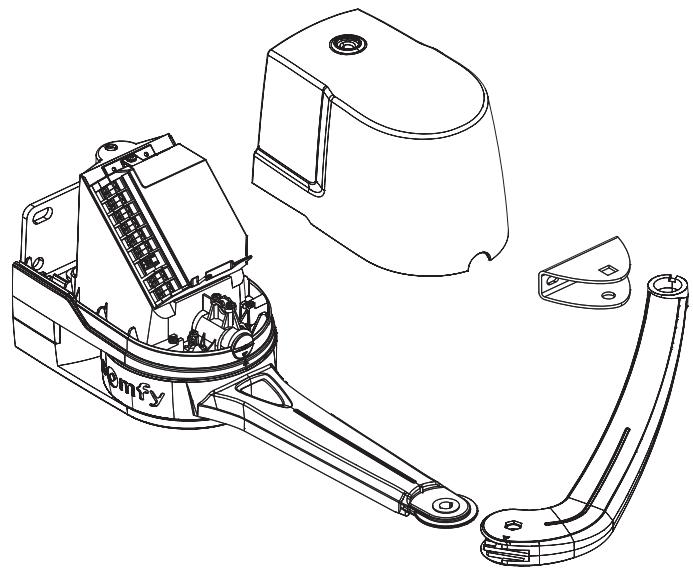

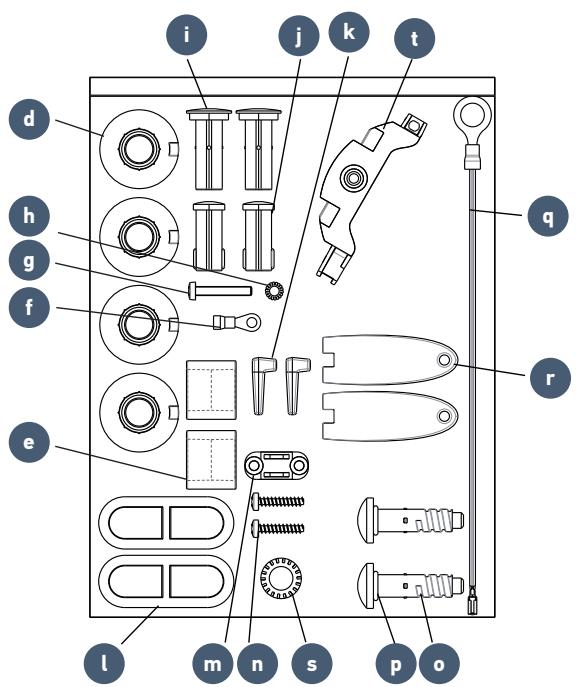

Contenu du pack

Rep.	Désignation	Quantité
a	Bloc moteur	x2
b	Brasvantail	x2
c	Patte de fixationvantail	x2
d	Bague brasvantail	x4
e	BagueSouple	x2
f	Cosse ronde isolée D4	x1
g	Vis connexion terre M4x25	x1
h	Rondelle évientail AZ4 Zn	x1
i	Axe long brasvantail	x2
j	Axe court bras moteur	x2
k	Butée d'ouverture interne	x2

Rep.	Désignation	Quantité
l	Passe câble	x2
m	Serre câble	x1
n	Vis serre-câble D4x20	x2
o	Vis capot	x2
p	Joint torique capot	x2
q	Fil de masse de l'électronique	x1
r	Clé de déverrouillage	x2
s	Rondelle évientail AZ10 Zn	x1
t	Support batterie de secours	x1

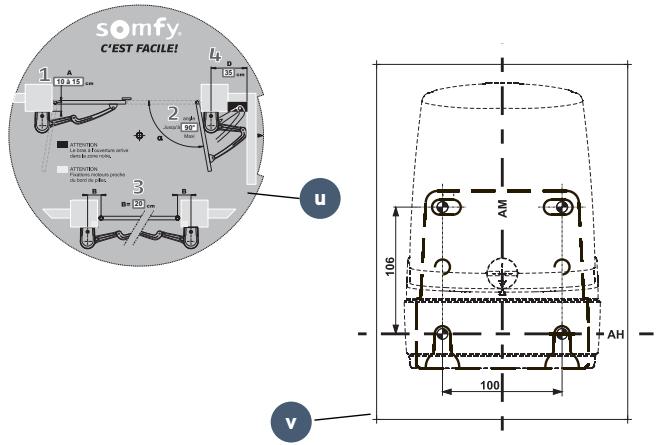

u	Disque pour relevé de cotes	x1
v	Gabarit de perçage	x2

Description du produit

Encombrement

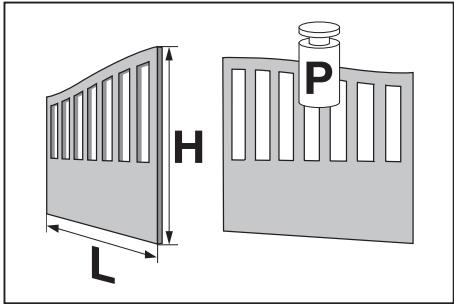

Domaine d'application

Ce produit est destiné à la motorisation d'un portail battant pour une maison individuelle.

Dimensions et poids des vantails

Poids max. parvantail (P)	200 kg
Hauteur max. parvantail (H)	2 m
Longueur mini. parvantail (L)	1,20 m
Longueur maxi. parvantail (L)	2 m

Hors domaine d'application

Application autorisée Conformité aux normes

Hors norme Effort trop important en bout devant aile, risque d'écrasement.

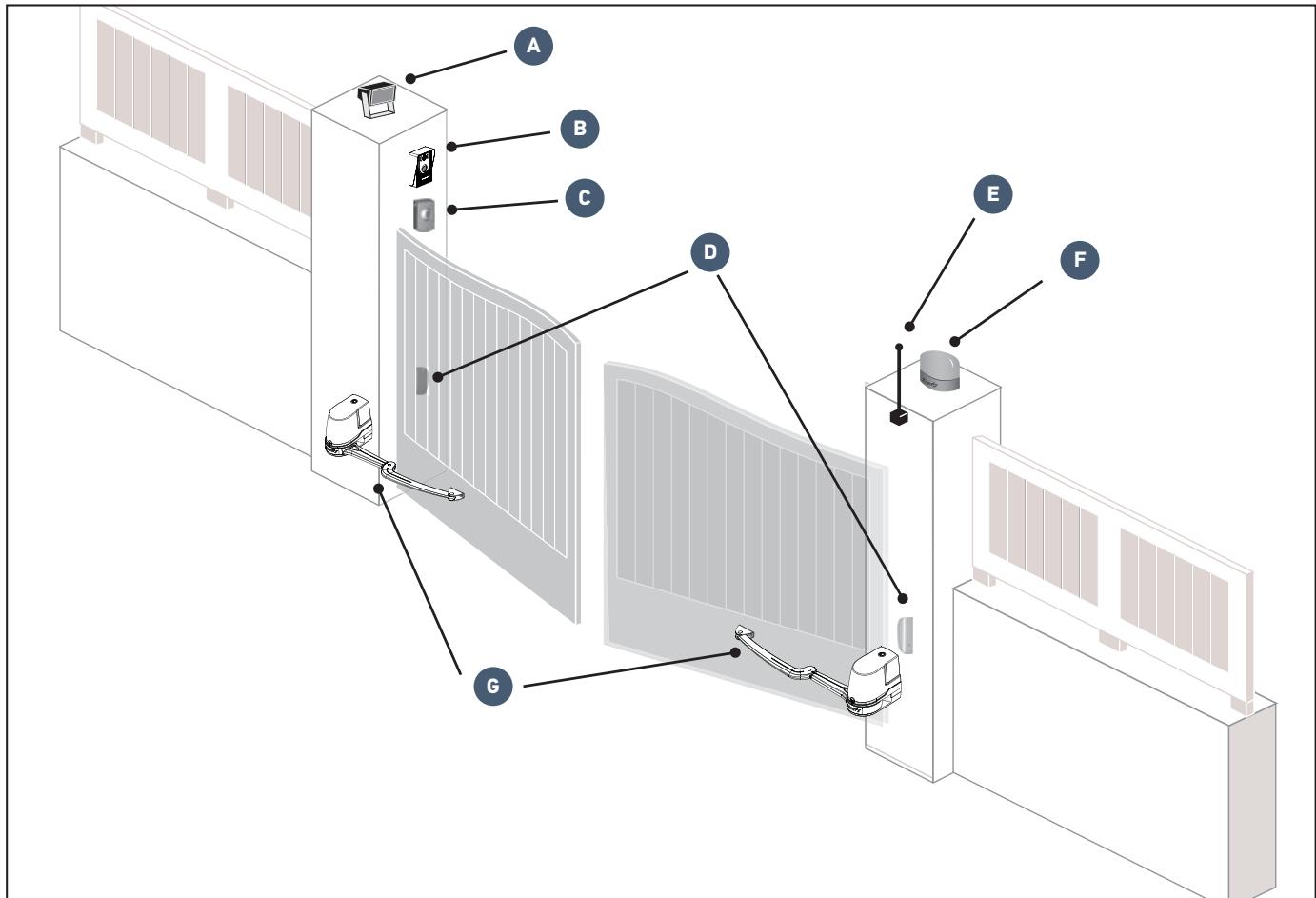

Vue générale de l'installation

Repère	Désignation

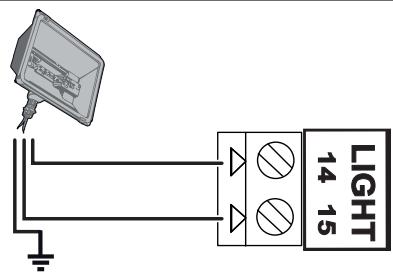

A	Eclairage de zone*

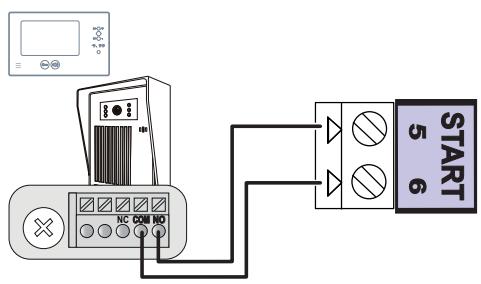

B	Visiophone*

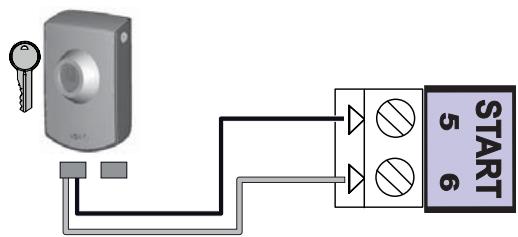

C	Contact à clé*
D	Cellules photoélectriques

Repère	Désignation
E	Antenne déportée*
F	Feu clignotant
G	Moteurs

* Accessoires en option

Présentation de l'électronique de commande

Rep.	Désignation	Fonction
A	Bouton	Réveil de l'électronique de commande
B	Voyant RADIO	S'allume à chaque fois que l'électronique de commande reçoit une commande radio
C	Voyant	S'allume lors de l'activation/désactivation de l'ouverture piétonne
D	Voyant	Allumé	la fermeture automatique du portail est activée
		Eteint	la fermeture automatique du portail n'est pas activée
		Clignote	le paramètre «fermeture automatique» est sélectionné
E	Voyant P1	Non utilisé
F	Voyant RESET	Allumé	les réglages seuls ou les réglages et les points de commande radio sont effacés
		Clignote	la fonction d'effacement des réglages et des points de commande radio est sélectionnée
G	Voyant	Allumé	la motorisation fonctionne correctement - l'électronique de commande est réveillée
		Eteint	la motorisation fonctionne correctement - l'électronique de commande est en veille
		Clignote	voir «Diagnostic», page 33

Déverrouillage

Pour pouvoir accéder aux moteurs et les déverrouiller en cas de panne, il est nécessaire de prévoir un autre accès à l'intérieur de la propriété. La position établie pour la fixation de la motorisation doit permettre d'effectuer le déverrouillage manuel des moteurs d'une façon facile et sûre.

Renforts

Les bras des moteurs doivent être fixés sur les renforts horizontalement des vantaux idéalement placés à 1/3 de la hauteur du portail.

En l'absence de renforts, prévoir des contre-plaques en métal d'environ 4 mm d'épaisseur.

Butées de fermeture au sol

La course du portail en fermeture doit être délimitée par des butées fixées solidement au sol.

Les butées d'ouverture sont intégrées au moteur (voir «Mise en place des butées d'ouverture», page 18).

Serrure mécanique

Si le portail est équipé d'une serrure mécanique, il faut l'enlever.

Piliers

L'utilisation d'une platine support intermédiaire (non fournie, ref. 2400485) est nécessaire :

• si les piliers représentent un faux aplomb ou une surface non plane,
• lorsque les points de fixation du moteur ne portent pas entièrement sur le pilier ou sont proches de l'angle du pilier.

Câbles à prévoir

• Alimentation secteur : câble 3 × 1,5 ~mm^2 pour un usage extérieur (de type H07RNF minimum), longueur maximum du câble = 300 m. Si l'installation nécessite une longueur de câble supérieure à 300 m, utiliser une alimentation solaire. Prévoir un raccordement à la terre en cas de raccordement de périphériques de classe 1 (éclairage de zone).
• Liaison entre les deux moteurs : câble 2x1 mm²
• Liaison des cellules : câble 2x0,75mm²

Passage des câbles

• Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffisant pour passer tous les câbles.
• Aménager une arrivée électrique 230 V au plus proche de l'emplacement du moteur équipé de l'électronique de commande.

Le passage du câble d'alimentation doit être prévu suivant les normes électriques en vigueur dans le pays d'utilisation.

Si la réalisation d'une tranchée n'est pas possible, utiliser un passe-câble qui pourrait supporter le passage des véhicules (réf. 2400484).

Alimentation secteur :

3 × 1,5 ~mm^2

Liaison entre les 2 moteurs :

2 × 1 ~mm^2

Liaison des cellules :

2 × 0.75 ~mm^2

Cables à prévoir

Le câblage des accessoires doit être fait hors tension (alimentation secteur, batterie, solaire).

Pour raccorder plusieurs accessoires à la borne START, il est possible d'utiliser du fil de section 0,3 mm² (exemple : fil téléphonique) au lieu du fil de section 0,75 mm².

ANT 1 2

BUS 3 4

START 5 6

24V 7 FLASH

M1 10 11

M2 12 13

BATT - +

LIGHT 14 15

230V 16 17

24V	Antenne
	Accessoires
	Moteurs
	Batterie

230V	Éclairage de zone
	Alimentation 230 V - 50 Hz

Outilage nécessaire à l'installation (non fourni)

PZ2

Visserie nécessaire à l'installation (non fournie)

Ces informations sont données à titre indicatif.

Pour la fixation des ...		Quantité
BLOCS MOTEURS AU PILIER/MUR
	Visserie adaptée au matériel du pilier/mur (vis, goujons, scellements chimiques, ...) : • diamètre : 8 à 10 mm • longueur adaptée sachant que la plaque de fixation des moteurs fait 6 mm d'épaisseur • tête hexagonale	12
	Rondelles : • diamètre intérieur : 8 à 10 mm • diamètre extérieur : 16 à 20 mm	12
PATTES AUX VANTAUX
	Visserie adaptée au matériel du renfort des vantaux : • diamètre : 6 à 8 mm • longueur adaptée à l'épaisseur du renfort des vantaux	4
	Rondelles : • diamètre intérieur : 6 à 8 mm • diamètre extérieur : 16 à 20 mm	4

Enlever les capots

Enlever les capots des moteurs.

Retirer les deux calages en carton.

Sélectionner les moteurs

Pour faciliter l'installation, le moteur équipée du boîtier électronique doit être monté sur le pilier où arrive l'alimentation secteur 230 V.

Relever les cotes

Relever les cotes en utilisant le disque (u) pour déterminer la position des moteurs sur les piliers.

Note : Pour ces mesures, les vantaux et leurs gonds sont considérés dans le même axe.

• Mesurer la cote A.

Si la cote A est négative, le gond du vantail se trouve devant le pilier. Ajouter une cale de sorte que le fond du moteur se trouve dans l'axe du gond du vantail et que A = 0 cm.

• Reporter la cote A mesurée sur le disque.

Obtenir l'angle d'ouverture maximal.

• Déterminer la cote B la mieux adaptée à l'installation (plusieurs pour B).

Si la cote B obtenue est inférieure a14 cm, nous vous conseillons d'utiliser une corniere et une platine support intermediaire (voir «Points à vérifier avant l'installation», page 9).

• Vérifier la cote D.

Vérifier qu'aucun obstacle ne génère le mouvement du bras dans cette zone.

Tracer les axes AM et AH

1. Reporter la cote B sur le pilier à partir de l'axe du gond et tracer un axe vertical AM sur le pilier.
2. Tracer l'axe horizontal AH sur le pilier à mi-hauteur du renfort.

Auto-contrôle avant l'étape suivante. Avez-vous bien tracé les axes AM et AH ?

Percer les piliers

1. Positionner le gabarit (v) à l'intersection des axes AM et AH.
2. Percer 6 trous sur chaque pilier aux emplacements ① repérés sur le gabarit. Le diamètre de perçage est à définir en fonction du diamètre de vis et du type de support de fixation (voir «Visserie nécessaire à l'installation (non fournie)», page 11).

Utiliser les 6 trous pour fixer les moteurs.

Oter les caches-butées

• Enlever les vis de chaque cache butée.

• Retirer les 2 cache-butées sur chaque moteur.

Fixer les moteurs aux piliers

• Placer une vis et une rondelle, sans les visser complètement, dans les trous du bas.

Utiliser des vis adaptées au type de support (voir page 11).

• Poser le moteur sur les vis du bas.

• Brancher le fil de masse (q) sur l'électronique du moteur.
• Dans le trou de fixation en haut à droite du moteur équipé de l'électronique, mettre dans l'ordre une rondelle, la cosse du fil de masse de l'électronique (q), la rondelle évientail AZ10 Zn (s) et une vis.

• Vérifier le niveau des moteurs.

• Fixer les moteurs avec les rondelles et les vis dans les trous du milieu et ceux du haut.
• Visser les vis du bas.

Autocontrôle avant l'étape suivante : Avez-vous vérifié la parfaite horizontalité du moteur ? Avez-vous vérifié que les moteurs sont correctement fixés aux piliers ?

Assembler les bras aux moteurs

1 - Engager le bras vantail dans le bras moteur.

2 - Replier le bras de sorte que les rainures internes soient alignées.

3 - Emmancher l'axe court (j). La tête hexagonale doit être complètement engagée dans le bras.

4 - Déplier entièrement le bras.

Monter les pattes de fixation vantail

1 - Engager la bague couple (e) dans le bras. - Enclencher les couvercles (d) de chaque côté du bras. Leurs bossages doivent être parfaitement engagés dans les rainures du bras.

2 - Monter la patte de fixation (c) sur le bras et enficher l'axe long (i).

Fixer les bras aux avantageux

• Fermer le portail. Il doit être en contact avec la butée de fermeture au sol.

• Plaquer la patte de fixation des bras contre le renfort des vantaux.

• Pousser sur les bras, au niveau du bras moteur.

Pour assurer une bonne fermeture du portail en cas de vent ou d'effort extérieur, pousser sur le bras et sur le portail :

• le bras doit être complètement déplié,
• la patte de fixation doit être plaquée contre le renfort,
• Les flèches gravées au niveau de l'articulation doivent être face à face.

• Marquer les perçages sur le renfort du vantail au centre des trous oblongs de la patte de fixation.

Maintenir une pression en fermeture sur le bras pendant le marquage de la patte de fixation.

Marquer les perçages au centre des trous oblongs de la patte afin de pouvoir la repositionner plus tard, si nécessaire.

• Enlever l'axe long (i) puis retirer le bras de la patte de fixation.

• Percer les vantaux.

Le diamètre de perçage est à définir en fonction du type de vis utilisées pour la fixation (voir page 11).

• Fixer les pattes aux vantaux.

Utiliser des vis d'adaptation au type de support (voir page 11).

• Réinstaller le bras dans la patte de fixation et remettre l'axe long (i).

Butées d'ouverture

Les butées d'ouverture sont intégrées au moteur. Elles délimitent la course du portail à l'ouverture.

L'installation des butées d'ouverture internes n'est pas obligatoire si l'installation est déjà équipée de butée d'ouverture.

Rappel : L'installation doit être équipée de butées de fermeture fixées au sol pour délimiter la course du portail à la fermeture.

• Ouvrir chaque vantail jusqu'à l'angle d'ouverture souhaité.

• Placer la butée (k) dans l'encoche disponible la plus proche du pilier et côte opposée au vantail.

2 positions possibles pour affiner l'angle d'ouverture maximum.

Bien enficher la butée dans l'encoche.

• Replacer et revisser les cache-butées.

Installer les passerelles-câbles

Entailler les passage-câbles (I).

Monter un passage-cable sur chaque moteur.

Connecter les moteurs M1 et M2

Le moteur M1 actionne le vantail qui :

• s'ouvre en premier et se referme en dernier,
• s'ouvre pour l'ouverture piétonne du portail.

• Portail fermé, identifier l'levantail qui devra s'ouvrir en premier. M1 actionne ce vantail.

• Connecter les moteurs comme indiqué dans le tableau ci-dessous :

Si M1 est à droite			Si M1 est à gauche
brancher le fil de ...	sur la borne ...	brancher le fil de ...	sur la borne ...
M1	marron	10 11 M1	M1	bleu	10 11 M1
	bleu	11 12 M1	marron	bleu	11 12 M1
M2	bleu	12 13 M2	M2	marron	12 13 M2
	marron	13 14	bleu	bleu	13 14

• Pour raccorder le moteur sans électronique au boîtier électronique, utiliser un domino, une barrette (à placer dans le moteur avant de remettre le capot) ou une boîte de dérivation (non fournis).

DANGER

Vérifier que l'alimentation secteur est coupée.

Raccorder le boîtier électronique à l'alimentation secteur

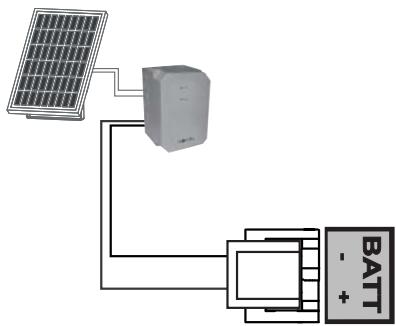

Pour le branchement de la motorisation à une alimentation solaire, voir page 26.

• Sur un câble de type 3 × 1,5 ~mm^2, préparer :
• 1 fil de 8cm fil de terre
• 2 fils de 4cm phase et neutre

• Raccorder la phase et le neutre sur les bornes 16 et 17 du câble d'alimentation (étiquette rouge «230 V» de l'électronique)

• Serrer la cosse (f) sur le fil de terre puis visser la cosse et la rondelle éventail AZ4 Zn (h) avec la vis (g) sur la borne du moteur.

Vérifier la position de l'antenne

Le fil d'antenne doit être positionné vers le haut.

Le bon positionnement de l'antenne est essentiel pour un fonctionnement optimal.

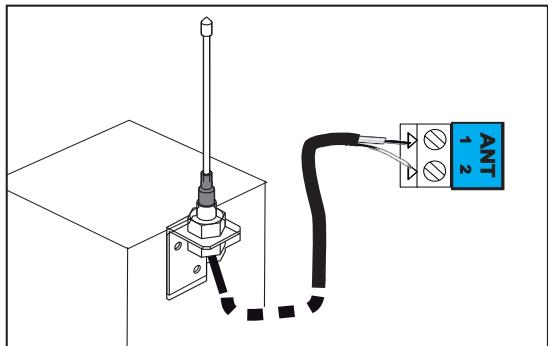

Voir «Antenne déportée (option)», page 25.

Ne jamais recouper le fil d'antenne.

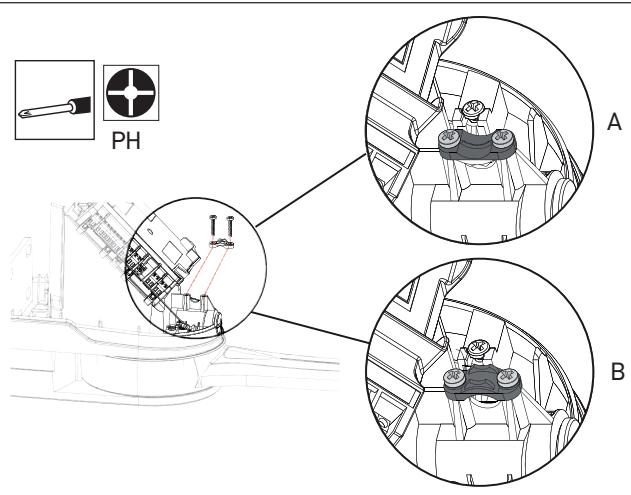

Monter le serre-câble

Monter le serre-câble (m) avec les vis fournies (n) pour bloquer le câble de l'alimentation secteur.

Deux sens de montage sont possibles en fonction du câble utilisé :

• Montage A: câble 3 x 1,5 mm² ou 3 x 2,5 mm²
• Montage B: câble de diamètre supérieur

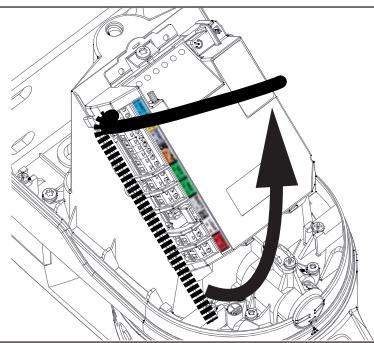

Autres raccordements (optionnels)

• Cellules (voir page 24)
• Feu clignotant (voir page 25) Autres accessoires (voir page 24)

1.8 Verrouillage des moteurs

• Placer les vantaux à mi-course.

• Verrouiller les moteurs avec la clé fournie.
• Tourner le bouton jaune dans le sens des aiguilles d'une montre jusqu'à ce que le fond de l'ouverture en face du symbole soit jaune.

Si nécessaire, bouger légèrement le bras pour faciliter le verrouillage.

Auto-contrôle avant l'étape suivante. Avez-vous verrouillé les deux moteurs ?

2.1 Mettre l'installation sous tension

1. Le voyant Ø clignote (2 fois).

Les moteurs sont sous tension et en attente d'auto-apprentissage.

1. Si le voyant One ne s'allume pas ou que le nombre de clignotements n'est pas celui attendu : voir «Diagnostic», page 33.

Vérifier le sens d'ouverture des vantaux

Appuyer sur la touche 1 de la télécommande et laisser le vantail commandé par M1 puis le vantail commandé par M2 s'ouvrir complètement :

• si le portail s'ouvre correctement, lancer l'auto-apprentissage de la course des vantaux.
• si le portail ne s'ouvre pas correctement, réaliser la procédure décrite ci-dessous pour changer le sens d'ouverture des vantaux.

Changer le sens d'ouverture des vantaux

Réaliser la procédure ci-dessous seulement si le portail ne s'ouvre pas correctement (par exemple, un vantail s'ouvre et l'autre se ferme).

1. Couper l'alimentation secteur.
2. Levantail qui démarre en premier (commandé par M1) part en fermeture.

Inverser les fils bleu et marron de M1 sur les bornes 10 et 11 du boîtier électronique. Levantail qui démarre en second (commandé par M2) part en fermeture. Inverser les fils bleu et marron de M2 sur les bornes 12 et 13 du boîtier électronique.

1. Déverrouiller les moteurs avec la clé fournie.
2. Entrouvrir le portail.
3. Verrouiller les moteurs.
4. Remettre l'installation sous tension.
5. Vérifier à nouveau le sens d'ouverture des vantaux :
6. si le portail s'ouvre correctement, lancer l'auto-apprentissage de la course des vantaux.
7. si le portail ne s'ouvre pas correctement, recommencer la procédure de changement du sens d'ouverture des vantaux.

2.3 Auto-apprentissage de la course du portail

L'électronique Somfy mémorise automatiquement : - Les couples moteurs nécessaires à la commande des portails, en fonctionnement normal.

Cette mémoireisation permet par la suite de détecter tout effort anormal sur la motorisation.

• Les courses nécessaires pour l'ouverture et la fermeture totales des vantaux avec le retrait des butées.

Se tenir à distance normale du portail pendant l'auto-apprentissage. Appuyer sur la touche 1 de la télécommande pour lancer des mouvements COMPLETS d'ouverture/fermeture du portail. Continuer à ouvrir/fermer le portail en appuyant sur la touche 1 de la télécommande jusqu'à ce que l'voyant du boîtier électronique S'ALLUME FIXE.

Si le voyant clignote toujours après 2 cycles complets d'ouverture/fermeture, consulter «Diagnostic», page 33.

Les mouvements du portail ne doivent être interrompus (ouverture/fermeture complète). Sinon, l'autoapprentissage recommencera automatiquement à la prochaine ouverture commandée.

Avertissement

À la fin de l'installation, vérifier impérativement que la détection d'obstacle est conforme à l'annexe A de la norme EN 12 453.

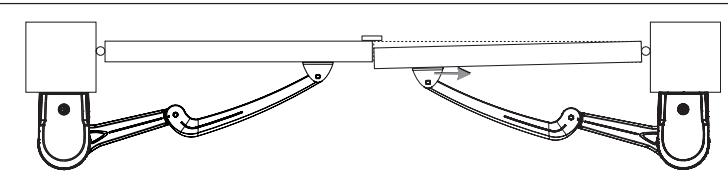

Le portail ne se ferme pas correctement ?

À la fin de l'auto-apprentissage de la course des vantaux, si l'vantail qui se ferme en dernier n'est pas bien plaqué contre l'autrevantail, déplacer légèrement la patte de fixation vers le pilier.

Si vous venez de vérifier le sens d'ouverture des vantaux, cette première étape est déjà réalisée.

2.4 Mise en veille/réveil de l'électronique

Lorsque l'auto-apprentissage a été effectué, l'électronique passe automatiquement en veille après 5 minutes d'inactivité, pour faire des économies d'énergie.

En état de veille, tous les voyants sont éteints.

Pour vérifier si les moteurs sont sous tension ou pour vérifier/ modifier le paramétrage, appuyer 2 secondes sur le bouton pour réveiller l'électronique.

2.5 Monter les capots des moteurs

1. Placer les capots sur les moteurs.
2. Visser les capots avec les vis (o) et les joints (p) fournis.

Le joint doit être correctement mis en place sur la vis pour assurer l'étanchéité des moteurs.

2.6 Ouverture totale et fermeture du portail

Les télécommandes livrées dans le kit sont déjà mémorisées.

La touche 1 des télécommandes commande l'ouverture totale du portail.

• Ouverture totale par un appui sur la touche 1.
• Arrêt en cours de mouvement par un nouvel appui sur la touche 1.
• Fermeture par un nouvel appui sur la touche 1.

2.7 Détection d'obstacle

Si un obstacle est détecté (effort anormal sur la motorisation) :

• Pendant l'ouverture du portail : le portail s'arrête.
• Pendant la fermeture du portail : le portail s'arrête.

Pour votre sécurité, ces opérations doivent se faire hors tension.

3.1 Cellules photoélectriques

Le câblage d'un second jeu de cellules photoélectriques n'est pas possible sur cette motorisation.

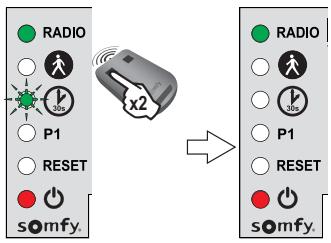

Reconnaissance des cellules par l'électronique du moteur en fonctionnement standard

La procédure décrite ci-dessous ne doit être appliquée que dans les cas suivants : - Branchement de cellules photoélectriques après avoir réalisé l'auto-apprentissage. - Suppression de cellules photoélectriques en fonctionnement standard (en fonctionnement avec fermeture automatique, les cellules photoélectriques sont obligatoires). - Désactivation du mode de fonctionnement avec fermeture automatique.

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume. - Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.

• Faire un appui bref sur la touche 2 de la télécommande, le voyant s'éteint puis clignote.

Appuyer 2 fois sur la touche 1 de la télécommande.

Nota : en fonctionnement avec fermeture automatique, les cellules sont reconnues par l'électronique du moteur au moment de l'activation du fonctionnement avec fermeture automatique (voir page 28).

Suppression des cellules

Si suppression des cellules :

• en fonctionnement standard, répéter la procédure de reconnaissance des cellules par l'électronique du moteur en fonctionnement standard ci-dessus,
• en fonctionnement avec fermeture automatique, répéter la procédure d'activation du fonctionnement avec fermeture automatique page 28.

Fonctionnement avec des cellules photoélectriques

Si les cellules sont occultées à la fermeture du portail, le portail s'arrête et inverse son mouvement.

Si le portail est fermé et que les cellules sont occultées, le portail ne s'ouvre pas.

3.2 Feu clignotant

Ampoule 10 W - 24 V MAXIMUM - L'utilisation d'ampoules de puissance supérieure à 10 W - 24 V peut provoquer des dysfonctionnements de la motorisation.

Fonctionnement du feu clignotant

Le feu clignote pendant le mouvement du portail.

Cet accessoire est incompatible avec une alimentation solaire.

La batterie de secours assure le fonctionnement du portail en cas de défaillance électrique.

Pour augmenter l'autonomie de la batterie en fonctionnement, les commandes filaires sont désactivées ; seuls les télécommandes et points de commande radio permettent de commander le portail. Le voyant clignote (1 clignotement) lorsque le moteur fonctionne sur batterie.

Caractéristiques techniques de la batterie

• Autonomie : 10 cycles en continu ou 24 heures sur un portail en parfait état.
• Temps de charge avant utilisation optimale de la batterie : 48 heures. Durée de vie : 3 ans.

Pour une durée de vie optimale de la batterie, couper l'alimentation électrique du portail au moins 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

3.4 Antenne déportée (option)

Une antenne déportée de plus longue portée peut remplacer l'antenne fil.

Elle se place sur le haut du pilier, elle doit être dégagée.

L'antenne déportée est raccordée aux bornes 1 et 2 (étiquette bleue «ANT»):

• l'âme du fil en borne 1,
• la tresse de masse en borne 2.

3.5 Visiophone (option)

Cet accessoire est incompatible avec une alimentation solaire.

Le visiophone doit posséder un contact de sortie non alimenté.

3.6 Contact à clé (option)

Cet accessoire est incompatible avec une alimentation solaire.

3.7 Éclairage de zone (option)

Cet accessoire est incompatible avec une alimentation solaire.

Utiliser uniquement des ampoules halogènes ou incandescentes pour l'éclairage de zone, 500 W maximum.

Fonctionnement de l'éclairage de zone

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'éteint automatiquement 1 minute 30 après la fin du mouvement.

3.8 Alimentation solaire (option)

Ne jamais brancher le moteur à une alimentation 230 V pendant qu'il est branché à une alimentation solaire, le boîtier électronique du moteur risquerait d'être endommagé.

Lorsque le moteur fonctionne sur l'alimentation solaire :

• seuls les télécommandes et points de commande radio permettent de commander le portail (les commandes filaires sont désactivées),
• les accessoires de sécurité filaires restent activés (cellules photoélectriques, feu clignotant).

Conseils pour l'utilisation

Si le portail est barré, il est conseillé de protéger la zone d'accès au bras depuis l'extérieur de la propriété.

Afin de limiter la consommation d'énergie de la motorisation de portail :

• fermer le portail pour optimiser la charge des batteries,
• ne pas laisser le portail ouvert pendant plus de 2 jours,
• activer le fonctionnement avec fermeture automatique (voir page 28).

Fonctionnement de l'ouverture piétonne

• Un appui sur la touche programmée pour l'ouverture piétonne entraîne une ouverture du vantail motorisé par M1. Un nouvel appui sur la touche referme le portail.

Activer l'ouverture piétonne

La touche 1 des télécommandes 2 ou 4 touches ne peut pas être programmée pour commander l'ouverture piétonne du portail. Voir "Programmation des télécommandes", page 29, pour plus d'informations.

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.

• Poser la télécommande sur la cible de l'électronique de commande.

Appuyer sur la touche 2 de la télécommande. Les voyants "RADIO" et s'allument puis s'eteignent. L'ouverture piétonne est activée sur cette touche.

Éloignez-vous de l'électronique de commande pour tester l'ouverture piétonne.

Désactiver l'ouverture piétonne

Répéter la procédure "Activer l'ouverture piétonne" avec la touche pour laquelle l'ouverture piétonne doit être désactivée. L'évoyant s'allume puis s'éteint. L'ouverture piétonne est désactivée sur cette touche.

Fonctionnement de la fermeture automatique

Appuyer sur la touche 1 de la télécommande pour ouvrir le portail.

Le portail se referme après 30 secondes ou 5 secondes si un passage est détecté par les cellules photoélectriques.

La fermeture automatique du portail peut être interrompue en appuyant sur la touche 1 de la télécommande. Pour ensuite refermer le portail, appuyer à nouveau sur la touche 1 de la télécommande.

Activer la fermeture automatique

La fermeture automatique ne peut être activée que si des cellules photoélectriques sont câblées et reconnues par l'électronique de commande du moteur.

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.

• Poser la télécommande sur la cible de l'électronique de commande.

• Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.

• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que le voyant s'éteigne puis s'allume fixe.

Lorsque la touche 2 est relachée, le voyant clignote, appuyer 2 fois sur la touche 1 de la télécommande

Le voyant reste allumé. La fermeture automatique est activée.

Désactiver la fermeture automatique

Pour désactiver le fonctionnement avec fermeture automatique et revenir en fonctionnement standard, répéter les étapes 1 à 3 ci-dessus puis faire un appui bref sur la touche 2 de la télécommande, le voyant s'éteint puis clignote. Appuyer 2 fois sur la touche 1 de la télécommande.

5.1 Présentation des télécommandes

Les télécommandes RTS Somfy peuvent commander, selon les choix de paramétrage : - l'ouverture totale du portail - l'ouverture piétonne du portail - un autre équipement Somfy RTS (exemple : moteur de porte de garage, volet roulant, etc.)

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

Télécommande 2 touches

Télécommande 4 touches

Vous pouvez memoriser jusqu'à 16 points de commande (télécommandes, autre point de commande radio). Si vous memorisez un 17eme point de commande, le premier memori sera automatiquement efface.

Si vous souhaitez programmer une ouverture piétonne, elle doit forcément être programmée sur la touche suivante celle de l'ouverture totale (ex : ouverture totale commandée par la touche 2, ouverture piétonne commandée par la touche 3). La programmation de l'ouverture piétonne sur la touche 1 des télécommandes est impossible.

Possibilités de programmation de la télécommande 2 touches

	Touches ①	Touches ②
Possibilité 1	Ouverture totale	Ouverture piétonne ou autre automatisme Somfy RTS
Possibilité 2	Autre équipement Somfy RTS	Ouverture totale

Possibilités de programmation de la télécommande 4 touches

	Touché 1	Touché 2	Touché 3	Touché 4
Possibilité 1	Ouverture totale	Ouverture piéonne ou autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS
Possibilité 2	Autre automatisme Somfy RTS	Ouverture totale	Ouverture piéonne ou autre automatisme Somfy RTS	Autre automatisme Somfy RTS
Possibilité 3	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Ouverture totale	Ouverture piéonne ou autre automatisme Somfy RTS
Possibilité 4	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Ouverture totale

Utilisation d'une télécommande 3 touches

Pour ouvrir complètement le portail, appuyer sur la touche "Montée" de la télécommande.

Pour arrêter le portail en cours de mouvement, appuyer sur la touche centrale de la télécommande.

Pour fermer le portail, appuyer sur la touche "Descende" de la télécommande.

La télécommande 3 touches ne peut pas être utilisée pour modifier le paramétrage du moteur.

Télécommande 2 ou 4 touches

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.

• Poser la nouvelle télécommande à programmer sur la cible de l'électronique de commande.

• Faire un appui bref sur la touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque vous relâchez la touche de la télécommande.

L'ouverture totale est programmée sur cette touche.

Télécommande 3 touches

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.

• Poser la nouvelle télécommande à programmer sur la cible de l'électronique de commande.

• Faire un appui bref sur une touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque vous relâchez la touche de la télécommande.

La télécommande est mémorisée.

5.3 Supprimer les télécommandes

La motorisation doit être déconnectée de toute source d'alimentation durant le nettoyage, la maintenance et lors du remplacement des pièces.

6.1 Assistance

Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, rendez-vous sur notre Forum d'entraide : forum.somfy.fr.

La communauté est là pour vous répondre, et la réponse à votre question y figure peut-être déjà!

Vou puez également prendre contact aupres d'un conseiller Somfy par tetephone au 820 055 055 (0.15e la minute), disponibilite du service sur www. somfy. fr

6.2 Changer la pile de la télécommande

1 - Dévisser l'arrière de la télécommande.

2 - Retirer les vis.

3 - Retirer l'arrière de la télécommande.

4 - Remplacer la pile (3 V CR 2430).

5 - Remettre puis visser l'arrière de la télécommande.

6.3 Verrouillage / déverrouillage des moteurs

En plaçant les moteurs en position déverrouillée, le portail peut être manœuvré manuellement en cas de panne électrique.

Pour déverrouiller ou verrouiller les moteurs, tourner le bouton jaune avec la clé fournie (r) jusqu'à ce que le fond de l'ouverture en face du symbole ou soit jaune.

Dès que l'alimentation électrique est rétablie, remettre les moteurs en position verrouillée avant de commander le portail.

6.4 Effacer les réglages

Les réglages effacés sont : la course des vantaux et l'activation de la fermeture automatique du portail.

Dans quels cas effacer les réglages ?

• Après l'apprentissage de la course des vantaux, si vous changez la butée d'ouverture de position ou si vous modifiez le câblage des moteurs.
• En cas de détections d'obstacle intermittentes dues à une usure normale du portail.

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.

• Poser la télécommande mémorisée sur la cible.

• Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.

Appuyer 1 fois sur la touche 1 de la télécommande.

Le voyant "RESET" clignote.

Pour effacer les réglages* 6

• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que le voyant "RESET" s'allume.

Pour effacer les réglages* et les télécommandes/points de commande mémorisés

• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que tous les voyants s'allument.

• Le voyant clignote 2 fois (voir «Auto-apprentissage de la course du portail», page 22).

6.5 Diagnostic

Diagnostic		Dépannage
Les moteurs ne répondent pas aux commandes de la télécommande	Portée de la télécommande réduite	- Vérifier la pile de la télécommande (voir page 31). - Vérifier l'antenne du boîtier électronique (câblage, position, voir page 21). - Vérifier qu'il n'y a pas d'élement extérieur qui perturbe les émissions radio (pylône électrique, murs ferrailleés, etc.). Si tel est le cas, prévoir une antenné déportée.
	Télécommande non mémorisée	Mémoriser la télécommande (voir page 30).
	1 ou 2 moteurs déverrouillés	Verrouiller les moteurs .
Le voyant © du boîtier électronique est étente	L'électronique est en veille	Appuyer 2 secondes sur pour réveiller l'électronique.
	Electronique de commande non alimentée	- Vérifier l'alimentation secteur. - Vérifier le câble d'alimentation.
Le voyant © du boîtier électronique clignote :
1 clignotement	Fonctionnement sur batterie de secours	Vérifier l'alimentation secteur.
2 clignotements	Moteur en attente d'apprentissage de la course du portail	Lancer l'auto-apprentissage (voir page 22).
3 clignotements	Cellules photoélectriques en défaut	- Vérifier qu'il n'y a pas d'obstacle entre les cellules. - Vérifier l'alignment des cellules. - Vérifier le câblage des cellules (voir page 24). - Désactiver le mode fermeture automatique (voir page 28).
4 clignotements	Court-circuit sur START (bornes 5-6) du boîtier électronique	Vérifier les accessoires branchés sur START du boîtier électronique.
5 clignotements	Sécurité thermique du moteur enclenchée	Laisser le moteur refroidir quelques dizaines de minutes.
6 clignotements	Court-circuit sur BUS (bornes 3-4) du boîtier électronique	Vérifier les accessoires branchés sur BUS du boîtier électronique.
	Court-circuit sur 24 V (bornes 7-9) du boîtier électronique	Vérifier l'accessaire branché sur 24 V du boîtier électronique.
	Court-circuit sur FLASH (bornes 8-9) du boîtier électronique	Vérifier le câblage du feu clignotant (voir page 25).
	Court-circuit moteur	Vérifier le câblage moteur (voir page 19).
7 clignotements	Défaut électronique	Contacter le service après-vente.
Le mode fermeture automatique ne s'active pas (le voyage ↑ reste étente).	Cellules photoélectriques non installées	Installer des cellules (voir notice fournie avec les cellules pour l'installation et page 24 pour le câblage).
	Cellules photoélectriques non alignées	Vérifier l'alignment des cellules
Alimentation	230 V-50Hz / 24V (en solaire)
Type de moteur	24 V
Puisance du moteur	120 W
Puisance maxi consommée(avec éclairage de zone)	600 W
Consommation en veille	4,5 W
Fréquence maximum de manoeuvres par jour	20 cycles / jour10 cycles / jour en solaire
Temps d'ouverture*	10 s à 90°
Détection d'obstacle automatique	Conforme à la norme EN 12 453
Température de fonctionnement	-20°C à +60°C
Protection thermique	Oui
Indice de protection	IP 44
Récepteur radio intégré	Oui
Télécommandes :- Fréquence radio- Portée en champ d'utilité- Quantité mémorable	433,42 MHz, < 10 mW~ 30 m16
Connections possibles :- Sortie pour feu clignotant- Sortie éclairage- Sortie alimentation accessoires- Entrée pour batterie de secours- Entrée pour cellules photo-électriques- Entrée de commande de type contact sec	Clignotante, 24 V, 10 W maximum500 W maxi en 230 V(halogène ou incandescence uniquement)24 Vdc / 15 W maxiOuiOuiOui, uniquement en 230 V

• Pour un portail de 50 kg, auto-apprentissage de la vitesse du portail en fonction de son poids.

0 820 055 055 (0,15€ la minute)

Forum d'entraide : forum.somfy.fr

07472 / 930 - 495

www. somfy. de

8 [phone]

www. somfy. ru

50 avenue du Nouveau Monde

74300 CLUSES

FRANCE

www.somfy.com

810377199
