MODE D'EMPLOI GDK 4000 SOMFY
Service consommateurs
BP 105
92232 GENNEVILLIERS CEDEX
Somfy Grand Public: 0 810 12 12 37^* prix d'un appel local
Fax:01.47.93.02.41
E-mail : consommateur@somfy.fr
| Préconisations pour les fixations |
| M8 x 30
x2 | Ø 8 X 50
GDK 3000 : x4
GDK 4000 : x8 | Ø 6
x4 |
| M8
x2 | M8
GDK 3000 : x4
GDK 4000 : x8 | M6
x4 |
| x2 | Ø 8 X 50
GDK 3000 : x4
GDK 4000 : x8 | Préconisations pour
les fixations non
incluses dans le kit. |
SOMMAIRE
Bienvenue 4
Consignes de sécurité 5
Descriptif du produit 6
Opérations préalables 7
Installation en 5 étapes :
- Mise en place des attaches 9
- Assemblage du rail 11
- Fixation du rail 13
- Montage des autres éléments 16
- Paramétrage 19
Utilisation 23
Aide au dépannage 27
Accessoires 28

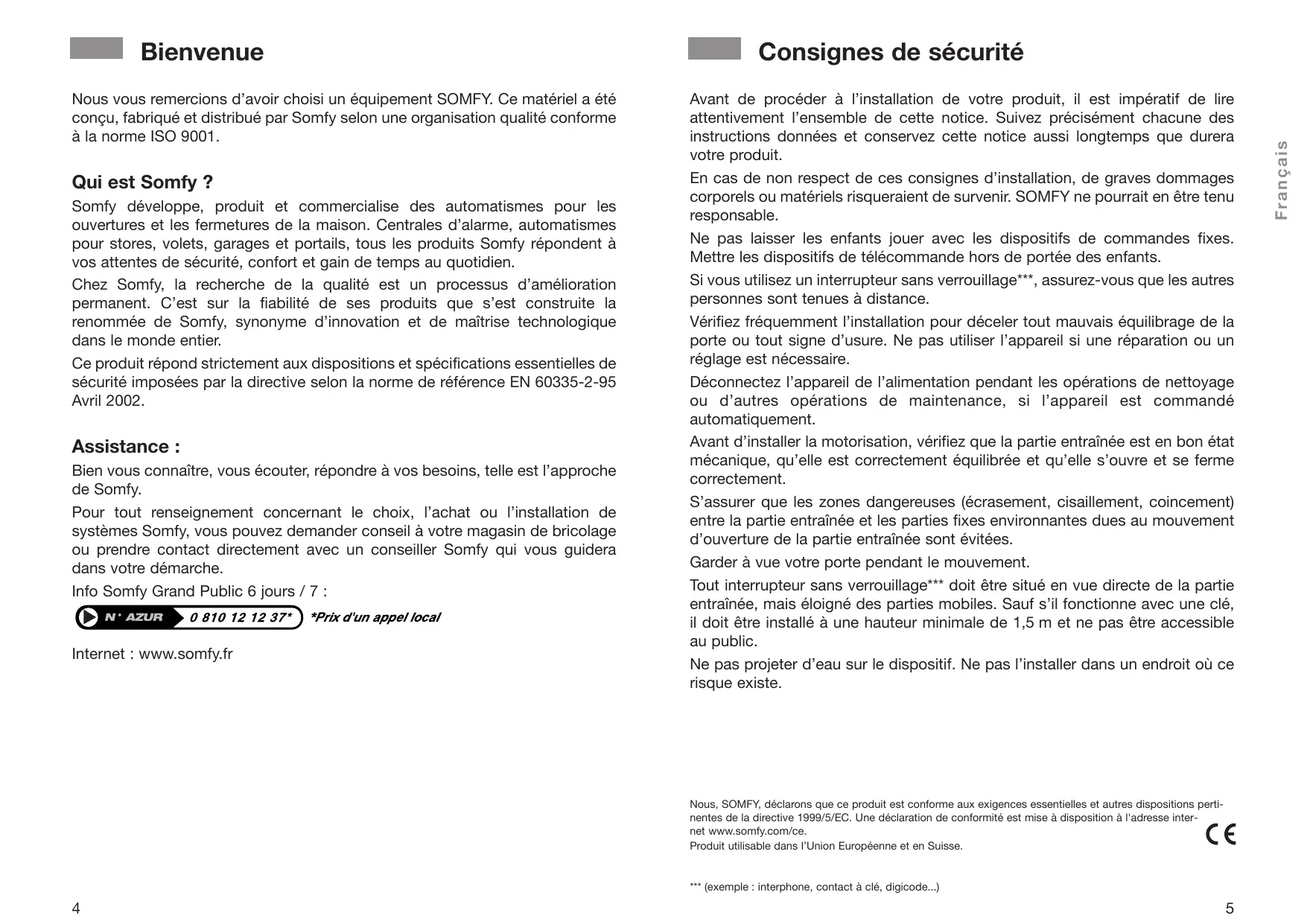

Bienvenue
Nous vous remercions d'avoircision un équipement SOMFY. Ce matériel a ete concu, fabriqué et distribué par Somfy selon une organisation qualité conforme à la norme ISO 9001.
Qui est Somfy?
Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentés de sécurité, comfort et gain de temps au quotidien.
Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.
Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de referencia EN 60335-2-95 Avril 2002.
Assistance :
Bien vous connaître, vous écouter, répondre à vos besoin, telle est l'approche de Somfy.
Pour tout renseignement concernant le besoin, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.
Info Somfy Grand Public 6 jours / 7 :
Consignes de sécurité
Avant de procéder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suivez précisément chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.
En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en etre tenu responsable.
Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes.
Mettre les dispositifs de télécommande hors de portée des enfants.
Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.
Vérifiez féquèment l'installation pour déceler tout mauvais équilibrage de la porte ou tout signe d'usure. Ne pas utiliser l'appareil si une réparation ou un réglage est nécessaire.
Déconnectez l'appareil de l'alimentation pendant les opérations de nettoyage ou autres opérations de maintenance, si l'appareil est commandé automatiquement.
Avant d'installer la motorisation, vérifie que la partie entrainée est en bon etat mécanique, qu'elle est correctement équilibrée et qu'elle s'ouvre et se ferme correctement.
S'assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d'ouverture de la partie entraînée sont évitées.
Garder à vue votre portependant le mouvement.
Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s'il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public.
Ne pas projeter d'eau sur le dispositif. Ne pas l'instructor dans un endroit où ce risque existe.
Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce.
Produit utilisable dans l'Union Européenne et en Suisse.
Descriptif du produit
Ce produit est destiné aux portes de garages pour habitat individuel, décrites en p7.
Charactéristiques techniques
| Type | GDK 3000 | GDK 4000 |
| Tension d'alimentation | 230 V~ | 230 V~ |
| Force de traction | 50 kg | 70 kg |
| Vitesse d'ouverture | 12 cm/s | 12 cm/s |
| Surface porte maxi.* | 5 m² | 10 m² |
| Hauteur porte maxi. basculante* | 2 m 36 | 3 m 16 |
| Hauteur porte maxi. sectionnelle* | 2 m 20 | 3 m |
| Longueur rail | 2 m 85 | 3 m 65 |
| Longueur hors tout | 3 m 22 | 4 m 02 |
| Hauteur de rail | 3 cm | 3 cm |
| Type de moteur | 24 V | 24 V |
| Consummation en veille | 4,5 W | 4,5 W |
| Consummation en marche | 350 W | 350 W |
| Mesure automatique de l'effort | oui | oui |
| Mémorisation fins de course | électronique | électronique |
| Alimentation accessoires | 24 V - 500 mA | 24 V - 500 mA |
| Température de fonctionnement | -10°C / +40°C | -10°C / +40°C |
| Télécommande : | | |
| • Fréquence radio | 433,42 MHz | 433,42 MHz |
| • Portée directe (sans obstacle) | 60 m | 60 m |
| Quantité mémorisable | 16 | 16 |

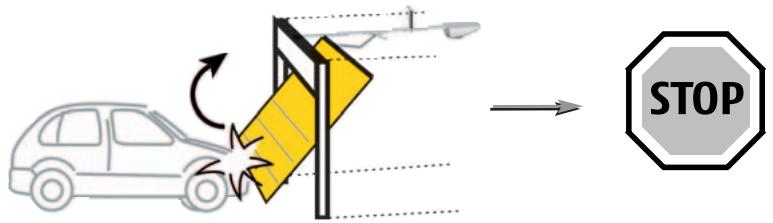

| Détection d'obstacle automatique | Conforme à la norme EN 12 453 |
Opérations préalables
■ Identification du type de porte
- Types de portes motorisables
basculante débordante
sectionnelle*
basculante semi-debordante**
battante***
Pour la porte sectionnelle, semi-debordante et porte battante**, il est nécessaire d'installer les accessoires suivants, vendus séparation :
- adaptateur de porte sectionnelle — ref. 2400650,
** adaptateur de porte semi-debordante - ref. 2400458,
*** adaptateur de porte battante — ref. 2400459, (pour l'installation de cet accessoire, il sera nécessaire d'inverser le sens de rotation du moteur : le recours à un installateur est conseilé).
- Types de portes non-motorisables
basculante non-debordante
coulissante

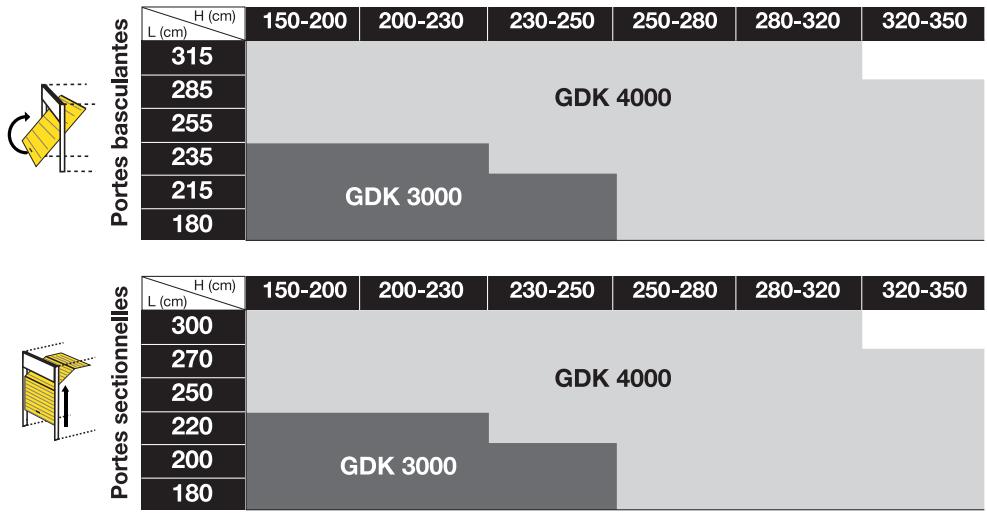

- Surface maxi. de la porte à ne pas dépasser : (voir tableaux p6)
Pour GDK 3000
Pour GDK 4000
■ Configuration de votre garage
Garage avec plafond :
Vérifiez que le plafond ne compteaucun obstacle sur la longueur hors tout de votre GDK.

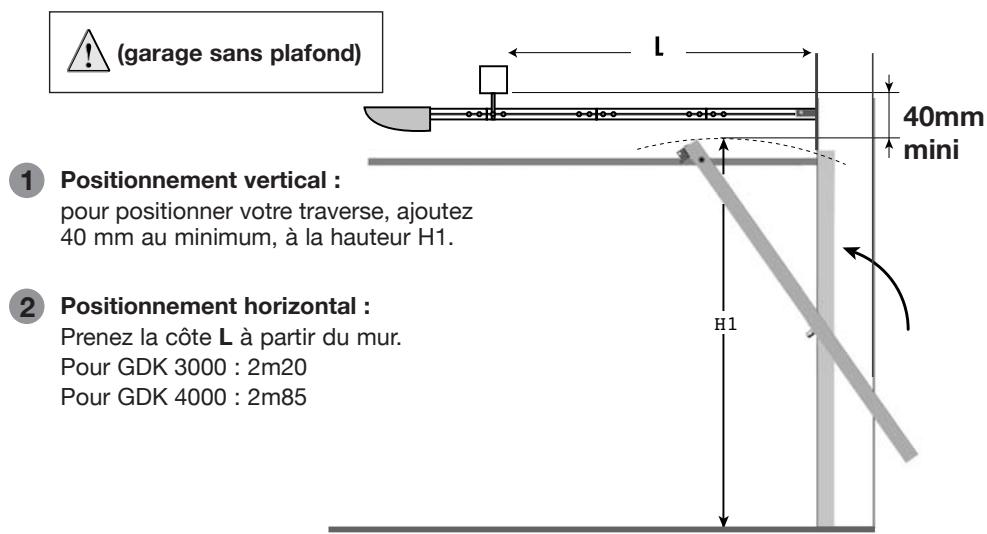

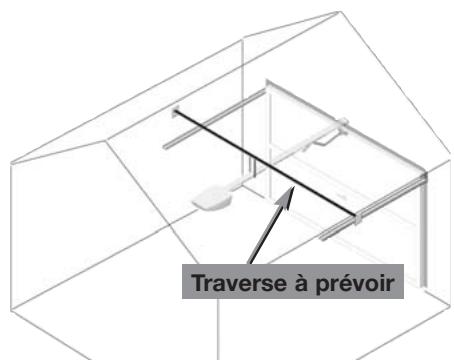

Garage sans plafond, avec traverse :
Pour positionner votre traverse, voir schéma page 9.
Opérations préalables
Points à vérifier avant l'installation
- Voiture porte doit fonctionner manuellement sans point dur. Vérifiez : sa bonne condition mécanique (poulies, supports...) et son parfait équilibrage (tension du ressort). Si nécessaire, remettez en état sa structure en faisant appel à un installateur ou au fabricant de la porte.
Toute intervention sur les reissorts de votre porte peut représenter un danger (chute de la porte).
- Les structures de votre garage (murs, linteau, parois, traverses, rails de la porte,...) permettent de fixer GDK solidement. Renforcez-les si nécessaire.
- Ne projetez pas d'eau sur le dispositif. Ne l'installez pas dans un endroit où ce risque existe.
- Si vous porte de garage est l'unique accès à votre garage, prévoyez un débrayage extérieur en cas de panne électrique (déverrouillage extérieur à clé ref. 2400655) et intégrez une batterie de secours (réf. 2400479).
- Le bas de la porte doit être muni d'un profilé elastique afin d'éviter le contact dur et augmenter la surface de contact.
- Toute porte équipée d'un portillon doit être munie d'un système interdisant son mouvement lorsque le portillon est ouvert (kit sécurité portillon ref. 2400657).
- Vérifie qu'il n'y ait pas sur la porte de parties accessibles dangereuses, le cas échéant protégez-les.
■ Consignes de sécurité
Les consignes de sécurité sont à respecter pendant toute l'installation :
- Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l'installation.
- Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections adéquates.
- Utilisez les outils appropriés, spécifiés page 2.
- Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
- Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d'avoir terminé le processus de montage.
- N'utilisez enaucun cas un nettoyage au débit d'eau haute pression.
■ Etapes préalables
- Enlevez tous les éléments de fermeture mécanique existants sur la porte (verrou, serrure, gâche, cordelettes ou chaîne...).
- Pour les portes sectionnelles, procédez au réglage de la porte pour un fonctionnement motorisé (reportez-vous à la notice de votre porte).
Il n'y a plusaucunverrou sur la porte?
1 Mise en place des attaches
Les étapes :

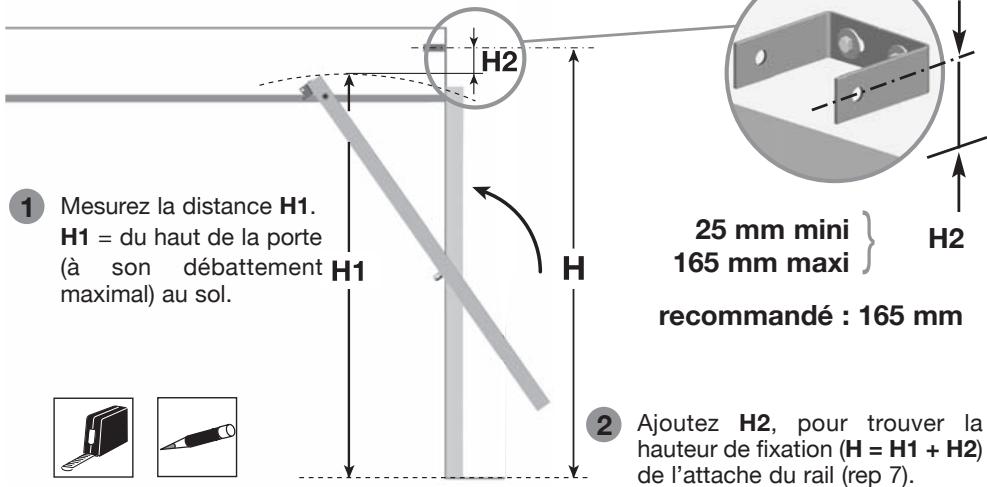

Relevé des cotes.
Mise en place des deux attaches.
Relevé des cotes.
- Mise en place de la traverse optionnelle
1
Mise en place des attaches
Mise en place des deux attaches.
A l'aide de l'attache rail/mur (rep.7), tracez sur le mur l'emplacement des deux chevilles à expansion (ou à scellement chimique).
L'axe median de la fixation doit être aligné avec le centre de la porte.
Percez et insérez 2 chevilles à expansion et fixez l'attache à l'aide de 2 rondelles et de 2 vis M8 x 30.

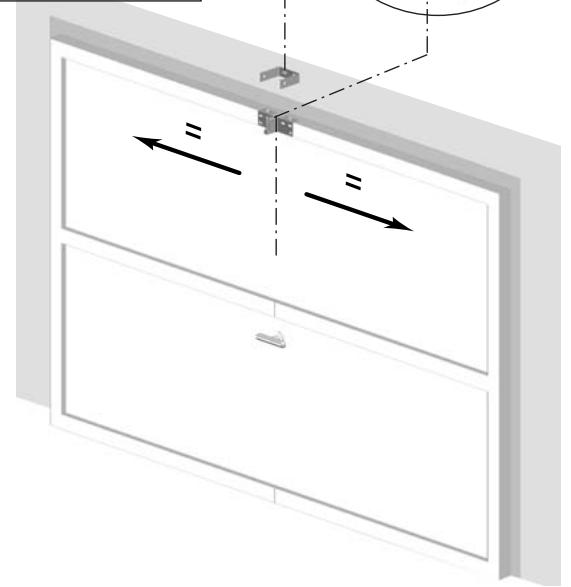

3 Placez l'attache Porte/bras de liaison (rep.9) sur le haut de la porte.
L'axe median de l'attache doit etre aligné avec le centre de la porte. Fixez l'attache à laide de vis autoforeuses sur la porte (2 vis sur le dessus et 2 vis sur le bas de l'attache).
Pour certaines portes sectionnelles, il faut utiliser la patte d'attache ou le raidisseur fourni avec la porte.
Auto-controiè avant l'étape suivante
L'attache est-elle alignée avec le centre de la porte?
2
Assemblage du rail
Les étapes :
Calcul du nombre d'éléments.
Assemblage des éléments.

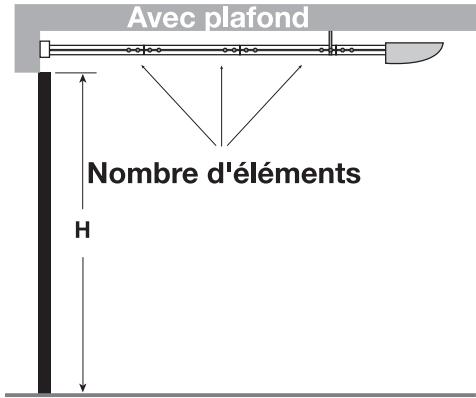

Calcul du nombre d'éléments.
Mesurez la hauteur H de la porte de garage
Calculez le nombre d'éléments :
| Hauteur portemax. (H) | Nombre d'éléments de rail à assembler | Nombre d'attaches plafond à fixer |
| Basculante | Sectionnelle |
| ≤ 2m36 | ≤ 2m20 | 3 | 2 |
| 3m16 | 3m | 4 | 4 |
Assemblage des éléments.
1 Engagez les barrettes d'assemblage (rep.3).
2 Insérez une 1/2 longueur dans chaque élément de rail.
Repère de positionnement sur barrette d'assemblage.
3 Vissez et pré-serrez sans bloquer les vis (rep.5).
4 Engagez l'autre élément de rail.
2 Assemblage du rail

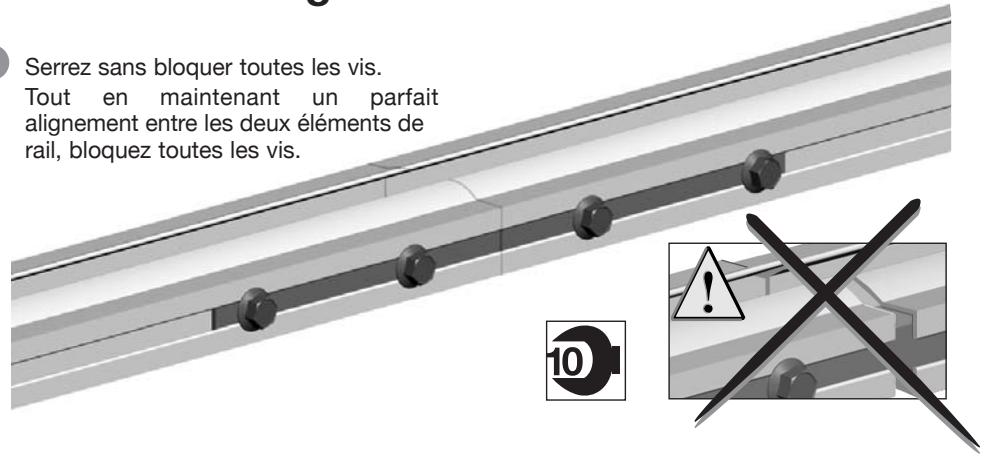

5 Serrez sans bloquer toutes les vis.
Tout en maintainant un parfait alignement entre les deux éléments de rail, bloquez toutes les vis.
Montez deux barrettes d'assemblage à l'extrémité du rail (côté moteur).
7 Vérifiez le bon alignment des éléments de rail en insérant le chariot (rep.13) et en le faisant coulisser manuellement dans le rail.
Reprenez le serrage des éléments si nécessaire.
8 Introduire la butée de fermeture dans le rail.
Auto-controiè avant l'etape suivante
Nombre d'éléments assemblés.
Alignement parfait des éléments de rail.
Coulissement du chariot sans a-coups sur toute la longueur du rail assemblé.
3 Fixation du rail
Les étapes :
Fixation du rail à l'attache.
Calage du rail à l'horizontal.
Pliage des barres d'attache.
Mise en place des barres d'attache.
Fixation du rail à l'attache.

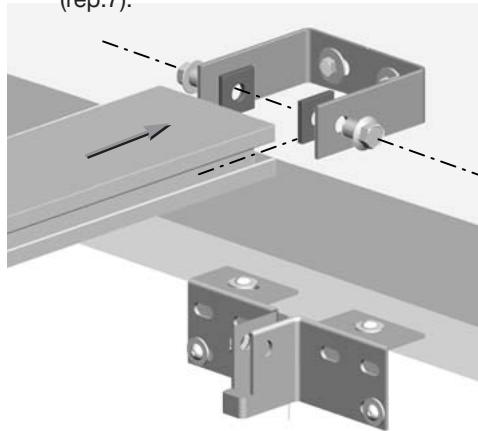

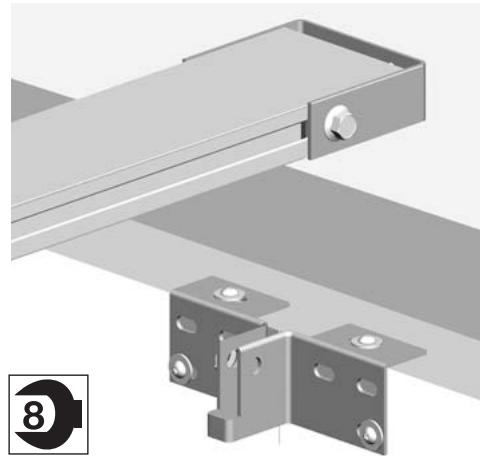

1 A l'aide des vis (rep.5) et des écrous carrés (rep.6), fixez le rail à l'attache (rep.7).
Ne bloquez pas les vis.
Calage du rail à l'horizontal.
1Avec un escabeau, calez le rail à l'horizontal (au niveau a bulle). Bloquez les deux vis.
3
Fixation du rail
Pliage des barres d'attache.
Mesurez la distance h entre l'axe des vis latérales du rail et le plafond.
Plier les deux barres en tenant compte de la hauteur h.

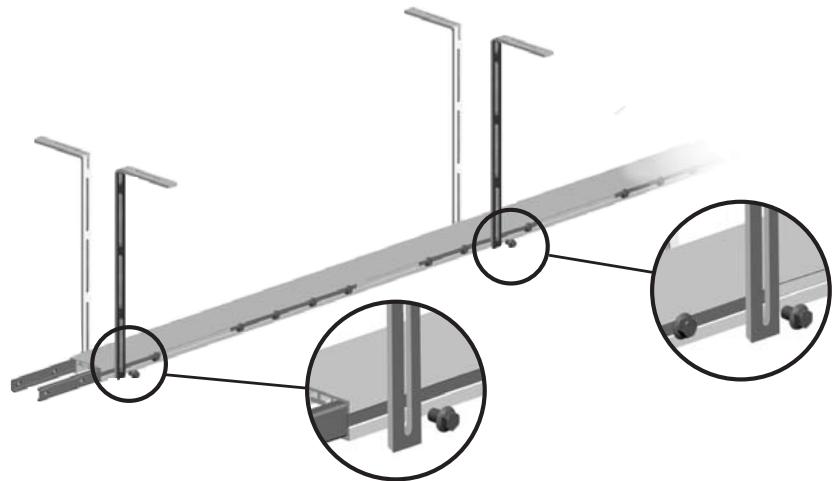

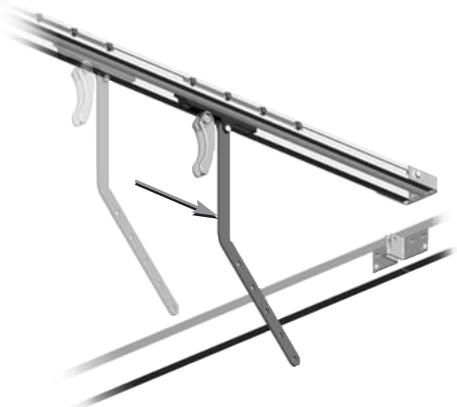

Mise en place des barres d'attache.

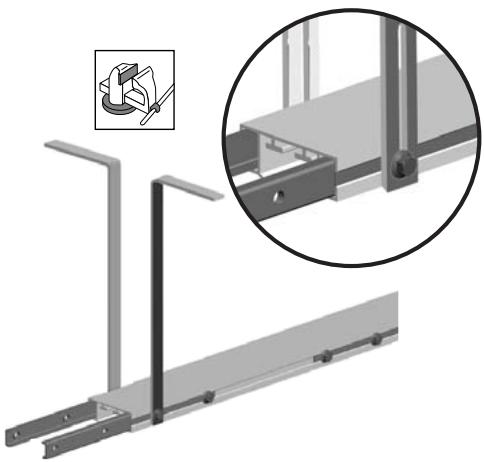

Fixez les deux barres d'attaches à l'extrémité du rail.
Pour GDK 4000, si vous utilisez 4 rails, fixez les deux autres barres d'attaches sur le 3ème rail :
- dévissez 2 vis de la barrette d'assemblage,
- revissez les 2 vis en plaçant les deux barres d'attaches
3
Fixation du rail
Les barres d'attache ne dépasseront pas le rail (risque de blessure).
Fixez les deux barres au plafond ou sur la traverse.
Perçage au plafond
Auto-controiè avant l'étape suivante
Avez-vous vérifié la parfaite horizontalité du rail?
Le chariot est-il dans le rail?
4 Montage des autres éléments
Les étapes :
Fixation du moteur sur le rail.
Fixation du bras de liaison au chariot.
Fixation du bras de liaison à l'attache porte.
Réglage des butées.
Montage des éléments électriques.
Fixation du moteur sur le rail.

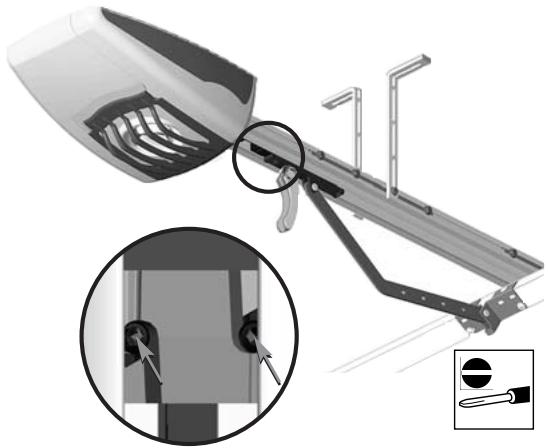

1 Positionnez le rail moteur sur le rail principal. Pré-serrez les quatre vis M8 (rep.5) sans les bloquer.
Tout en vérifier le parfait alignement des deux éléments de rail, bloquez toutes les vis.
Vérifiez le bon coulissement du chariot (sans à-coups ni résistance mécanique). Repreneze le serrage si nécessaire.

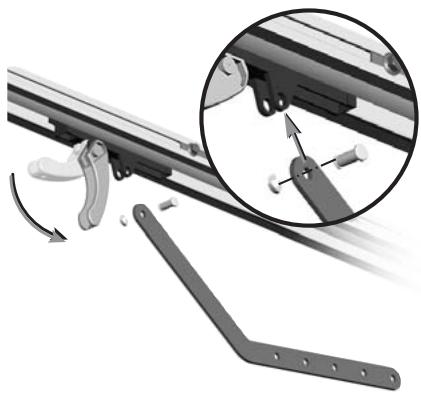

Fixation du bras de liaison au chariot.
Fixez le bras de liaison (rep.12) sur le chariot avec l'axe d'assemblage (rep.10) et le clip butée (rep.11).
2 Vérifiez le bon coulissement du chariot sur toute la longueur du rail, jusqu'à la porte.
Auto-controiè avant l'etape suivante
Le rail moteur est-il bien aligné sur le rail principal ?
Le chariot couisse-t-il sans a-coup s?
4 Montage des autres éléments

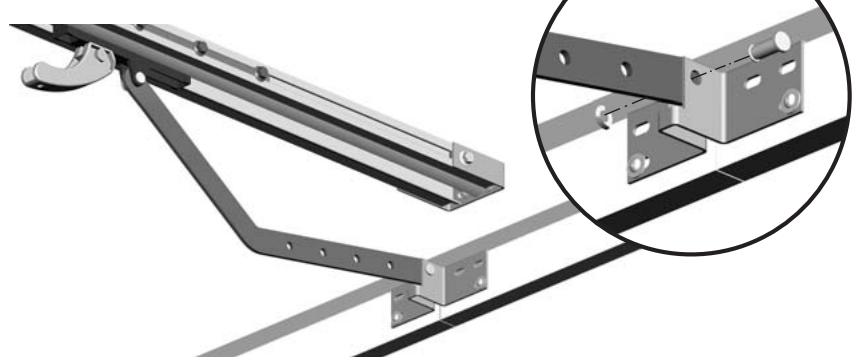

Fixation du bras de liaison à l'attache porte.
A l'aide de l'axe d'assemblage (rep.10) et du clip butée (rep.11), fixez le bras de liaison sur l'attache porte/bras de liaison (rep.9).
Réglage des butées d'ouverture et de fermetre.

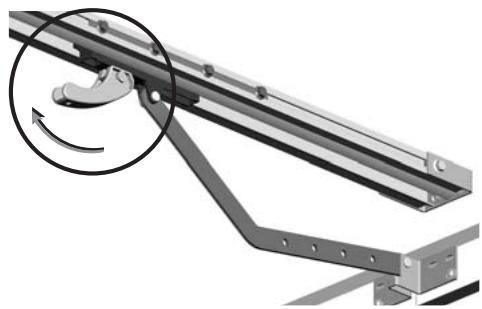

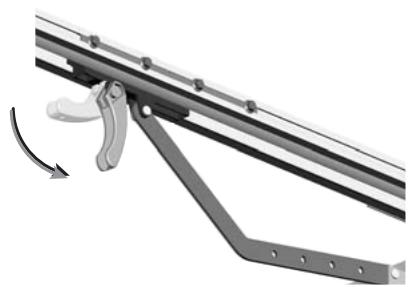

1 Déverrouillez le chariot Ouvrez complètement la porte.
2 Positionnez et serrez la bute d'ouverture contre le chariot.
3 Fermez complètement la porte. Positionnez et serrez la butée de fermeture contre le chariot.
Si vous porte possede des butees integrees, les butees moteur (rep.14) doivent etre actives avant les butees de la porte.
Déplacez les butees moteur pour les placer en amont des butees de la porte.
4
Montage des autres éléments
4 Manoeuvrez manuellement la portepour vérifier le bon fonctionnement.
Refermez la porte.
Après verification du bon fonctionnement, reverrouillez le chariot.

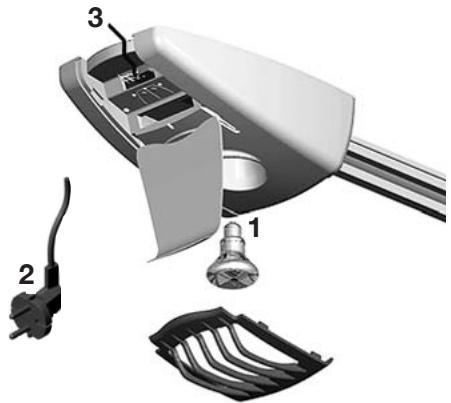

Montage des éléments électriques.
Vissez l'ampoule. Sur GDK 4000 reclipsez la grille de protection (rep.15).
Branchez la prise de courant à votre installation électrique. La prise de courant doit être protégée selon les normes ELECTriques en vigueur.
L'alimentation electrique doit etre equipee d'un dispositif de protection individuelle (deconnexion omnipolaire),exemple, prise de courant femelle.
Ne jamais recouper le fil d'antenne. Le bon positionnement de l'antenne (le plus vertical possible) est essentiel pour un fonctionnement optimal.
Ne jamais recouper le fil d'antenne.
Auto-controiè avant l'étape suivante
La port est-elle fermée ?
5
Paramétrage
Les étapes :
Presents des symboles.

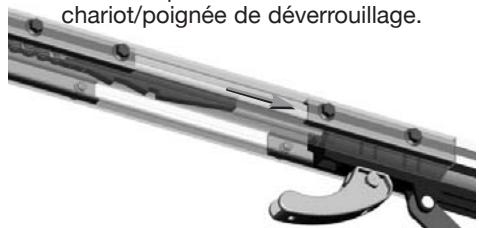

Verrouillage chariot-chaine.

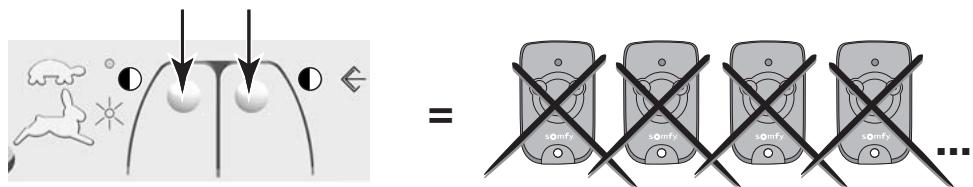

Mémorisation des télécommandes.
Réglage de la vitesse.
Mémorisation de la course et de la vitesse.
Réglage du mode automatique.
Passage du mode automatique au mode séquentiel
Presentsion des symboles.
| Bouton et voyant de vitesse | |
| Bouton et voyant de réglage | |
| Appui long supérieur à 0,5 secondes | |
| Voyant clignotant | Ø |
| Voyant allumé | Ø |
| Appui bref
inférieur à 0,5 secondes | ↑ |
1 Dés le branchement, le voyant de réglage reste allumé 3 secondes puis s'éteint.
Effectuez un appui bref sur le bouton de réglage.
Levoyant de réglage commence à clignoter.
2 Appuyez sur le bouton de vitesse, jusqu'à ce que la chaine du moteur attaigne l'ensemble chariot/poignée de déverrouillage (rep.13).
Levoyant de vitesse s'allume durant l'opération.
3 La chaîne du moteur s'accroche automatiquement à l'ensemble chariot/poignée de déverrouillage.
4 Appuyez une seconde fois sur le bouton de réglage pour valider l'opération, le voyant s'éteint.
5
Paramétrage
Mémorisation des télécommandes.
- Fonctionnement des télécommandes :
Pour chaque télécommande, il est possible de mémoriser une ou deux touches :
- la première pour la commande du moteur,
- la deuxième pour la commande de l'éclairage.
Pour un même GDK vous avez la possibilité d'utiliser plusieurs télécommandes (16 maxi).
- Mémorisation des télécommandes :
Mémoriser une touche de la télécommande pour commander le moteur :
Appuyez 3 secondes sur le bouton de réglage. Le voyant de réglage s'allume.
Puis appuyez sur la touche de la télécommade à memoriser jusqu'à ce que le voyant de réglage clignote.
Relâchez la touche de la
telécommande : elle est méorisée.
Levoyant deréglage s'eteint.
Mémoriser une autre touche de la télécommande pour commander l'éclairage :
Appuyez 3 secondes sur le bouton de réglage. Le voyant de réglage s'allume.
Appuyez à nouveau sur le bouton de réglage. Le voyant de réglage clignote lentement.
Puis appuyez sur la touche de la télécommade à memoriser jusqu'à ce que le clignottage du voyant de réglage s'accélére.
Relâchez la touche de la
telécommande : elle est mémorisée.
Levoyant deréglage s'eteint.
5
Paramétrage
- Suppression des télécommandes :
En cas de perte ou de vol, vous avez la possibilité d'effacer la mémorisation de toutes les télécommandes.
Pour effacer la mémorisation des télécommandes :
- Appuyez simultanément sur les boutons de réglage et de vitesse.
Les deux voyants clignotent pour indiquer la prise en charge de la demande.
- Maintenez votre appui jusqu'à l'arrêt des clignotements (environ 7 secondes).
- Ajout ultérieur de télécommandes
Reprenez l'opération de « Mémorisation des télécommandes » (voir ci-dessus).
Au dela de 16 émetteurs, la mémorisation échoue. Supprimez toutes les télécommandes (voir ci-dessus) et recommencez la mémorisation.
Répéter une deuxieme fois la mémorisation sur une même touche d'une même télécommande efface la mémoire de cette touche.
Paramétrage
Réglage de la vitesse d'accostage en fermeture. (deux vitesse de fermeture au besoin)
- La vitesse lente est recommendée pour tout type de porte.
Si le voyageant est eteint, vous etes en vitesse lente.
Lente
- La vitesse rapide est recommendée pour les portes difficiles à fermer ou équipées d'un pêne de bas de porte.
Si vous désirez la vitesse rapide, appuyez 1 seconde sur le bouton de vitesse. Le voyant s'allume.
Rapide
Mémorisation de la course et de la vitesse.
1 Appuyez 1 seconde sur le bouton de réglage.
Levoyant deréglage clignote.

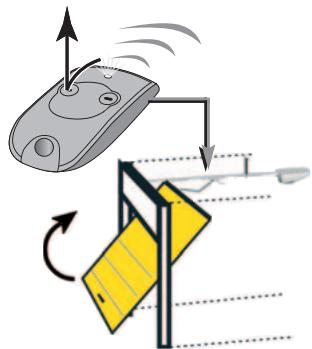

2 Appuyez sur la touche de la télécommande m e m o r i s e e preced e dm ent, la porte s'ouvre.
Attendre que la portesouvre complètement.
3 Appuyez une nouvelle fois 1 seconde sur la touche de la télé commande. La porte se referte.
Gracé à ces opérations, le moteur mémorise la vitesse choisisie, le déplacement et la puissance, nécessaires à l'ouverture et à la fermeture complète de la porte.
A la fin de la mémorisation course et vitesse, le voyant de réglage s'eteint.
Si la porte s'arrête pendant l'opération, vérifiez son réglage mécanique.
Utilisation
Afin de limiter les risques et avant toute utilisation, vous doivent prendre conscience du fonctionnement de la porte motorisée.
- Toute commande de manœuvre de la porte doit se faire en ayant une vue directe sur cette dernière. Surveillez la porte en mouvement en éloignant les personnes jusqu'à fermeture ou ouverture totale de cette dernière.
- Ne pas entreprises le passage de la porte lorsqu'elle est en mouvement (en voiture, à pied ou par un autre moyen).
- Ne pas laisser d'enfant utiliser les dispositifs de commande et de sécurité,mettre les télécommandes hors de leur portée.
- Ne pas laisser les enfants à proximé de la porte pendant son fonctionnement.
Coller l'autocollant de mise en garde sur votre porte (ci-joint).

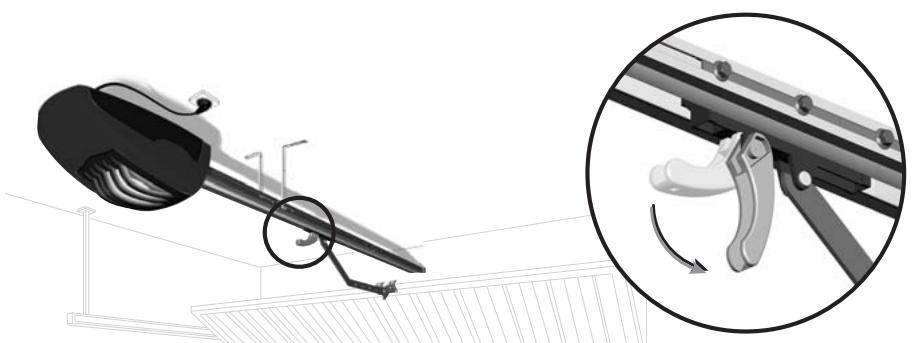

■ Poignée de déverrouillage :
GDK est équipé d'une poignée de déverrouillage qui permet la manoeuvre manuelle de la porte en cas de panne électrique.
Elle doit être accessible facilement, à moins de 1.80 m du sol :
- ajouter une cordelette (non fournie) à la poignée de déverrouillage qui facilitera sonutilisation.
Cette poignée ne doit être actionnée que pour le déverrouillage de la porte.
Ne pas l'utiliser pour ouvrir ou fermer la porte manuellement.
Lors du déverrouillage de la porte : une mauvaise qualité de l'équilibrage de la porte peut entrainer des mouvements brusques de la porte. Cela peut représenter un danger. Manipuler votre porte avec précaution.
Utilisation
Levoyant lumineux de la télécommande confirme son bon fonctionnement.

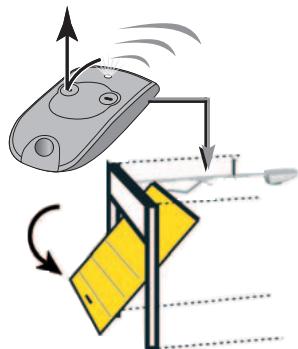

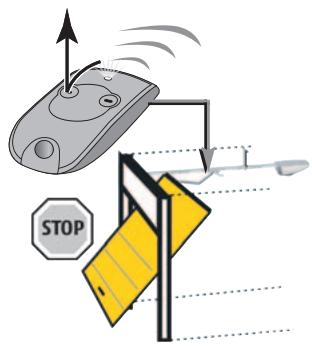

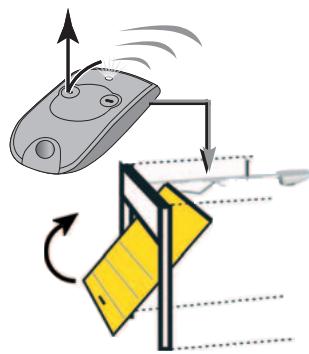

Utilisation de la télécommande porte fermée
Un appui sur la touche de la télécommande provoque l'ouverture de la porte.
Pendant l'ouverture de la porte, un autre appui sur la touche de la télécommande entraine I'arrêt de la porte.
Un nouvel appui sur la touche de la télé commande provoque la fermeture de la porte.

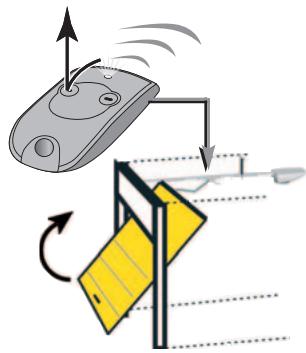

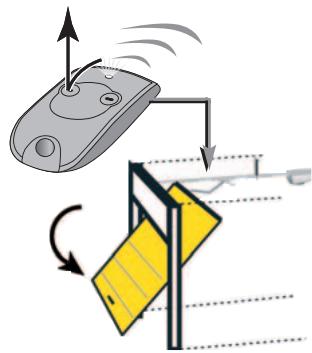

Utilisation de la télécommande porte ouverte

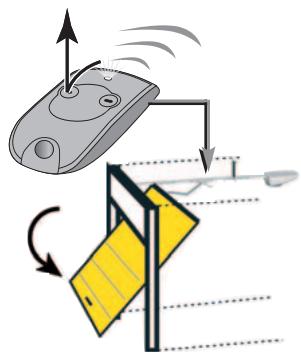

Un appui sur la touche de la télécommande provoque la fermeture de la porte.

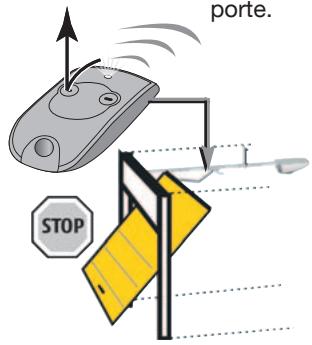

Pendant la fermeture de la porte, un autre appui sur la touche de la télécommande entraine l'arrêt de la porte.
Un appui sur la touche de la télécommande provoque l'ouverture de la porte.
Utilisation
Détention d'obstacle pendant l'ouverture :
Une détention d'obstacle en ouverture provoque l'arrêt de la porte.

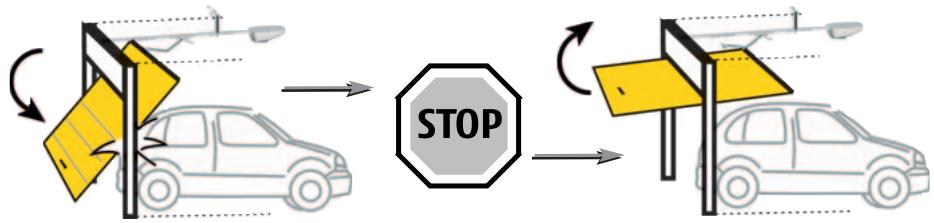

Détction d'obstacle pendant la fermeture :
Une détction d'obstacle en fermeture provoque l'arrêt de la porte, puis la réouverture. La détction d'obstacle fonctionne jusqu'à 5 cm du sol.
■ Fonctionnement de l'éclairage :
L'éclairage s'allume à chaque mise en route de la motorisation. Il s'esteint automatiquement au bout de 2 minutes après la fin du mouvement de la porte.
Sur le GDK 4000, une cellule photo-électrique mesure la luminosité du garage. L'éclairage sera actif ou non pendant les phases d'ouverture et de fermeture en fonction de cette luminosité.
Utilisation

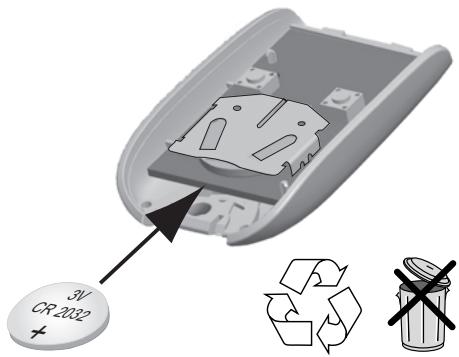

Changement de la pile
- Retirer le clip de la télécommande, soulever le capot.
- Retirez la pile à l'aide d'un tournevis et remplacez-la (3V CR 2430 ou 3V CR 2032).
La durée de la pile généralement constatée est de 2 ans.
Les piles usagées seront returnées au distributeur ou jétées dans une déchetterie.
Utilisation de la télécommande
Si votre vehicule est équipé de climatisation et de pare-brise métallisé, pointez la télécommande sur le bandeau noir du pare-brise ou à travers une vitre latérale non traitée.
Personnalisation des télécommandes
Les clips de couleur fournis permettent la personnalisation des télécommandes.
Changement de l'ampoule :
Pour GDK 4000: retirez delicatement la grille de protection, procédez au changement de l'ampoule et remettre la grille.
A l'aide d'un chiffon, dévissez l'ampoule usagée.
- Visser l'ampoule neue.
Utiliser
ampoules
exclusivement
du type
des
spot
R80 - 40W - 230V - douille E 27.
Entretien de GDK
GDK ne nécessite pas d'entretien particulier.
Ne pas projeter d'eau sur le dispositif. Ne pas l'instructor dans un endroit où ce risque existe. Cependant le bon fonctionnement de GDK est lié au bon fonctionnement mécanique de votre porte. Pour cela, nous vous recommendons de le vérifier régulierement et de faire entretenir cette porte par un professionnel (dépréciation de l'équilibrage de la porte).
Aide au dépannage
GDK ne répond pas aux actions de la télécommande
Levoyant de la télécommande ne s'allume pas.
Changez la pile (voir page ci-contre).
Levoyant de la télécommande s'allume. Verifiez :
Le câblage de GDK ainsi que l'alimentation secteur.
La portée de la télécommande. Selon les environnements d'utilisation, la portée de la télécommande varie et peut être insuffisante.
Augmentez la portée, utilisez une antennecomplémentaire Ref.2400472
La porte s'arrête ou inverse son sens pendant la manoeuvre
- Débrayez la poignée de déverrouillage et effectuez manuellement une manoeuvre complète de la porte.
En absence de point dur: reconnendez le processus de réglage de GDK.
En presence de point dur. Vérifiez et corriguez :
1) le bon ajustement des différents éléments du rail de GDK.
2) la non-deformation du rail dûé évientuèlement à un mauvais positionnement et / ou réglage des barres d'attache.
3) le bon fonctionnement manuel de la porte.
Levoyant vitesse clignote rapidement
GDK est en limite thermique et ne peut pas répondre aux actions de la télécommande. Attendre quelques minutes afin de laisser refroidir le moteur, puis essayer de nouveau.
Levoyant vitesse clignote lentement
GDK détecte un problème sur les entrées sécurité (reprises 2 et 3) :
Vérifiez qu'aucun obstacle n'est present devant les cellules photoélectriques.
Vérifiez l'alignement des cellules photoélectriques
Vérifiez le câblage et l'alimentation des cellules photoélectriques
Vérifiez le câblage du contact portillon
Autres problèmes
Pour tout autre problème ou demande de renseignement sur toute SGA, vous pouvez appeler nos conseillers Somfy Grand Public 6 jours / 7 : N AZUR 0810 12 12 37 *Prix d'un appel local

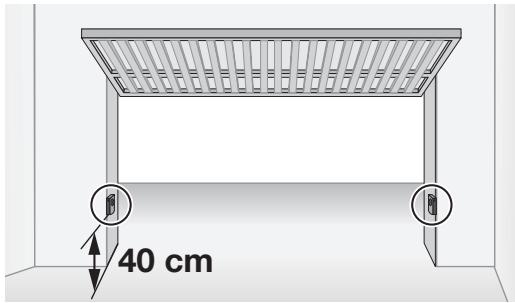

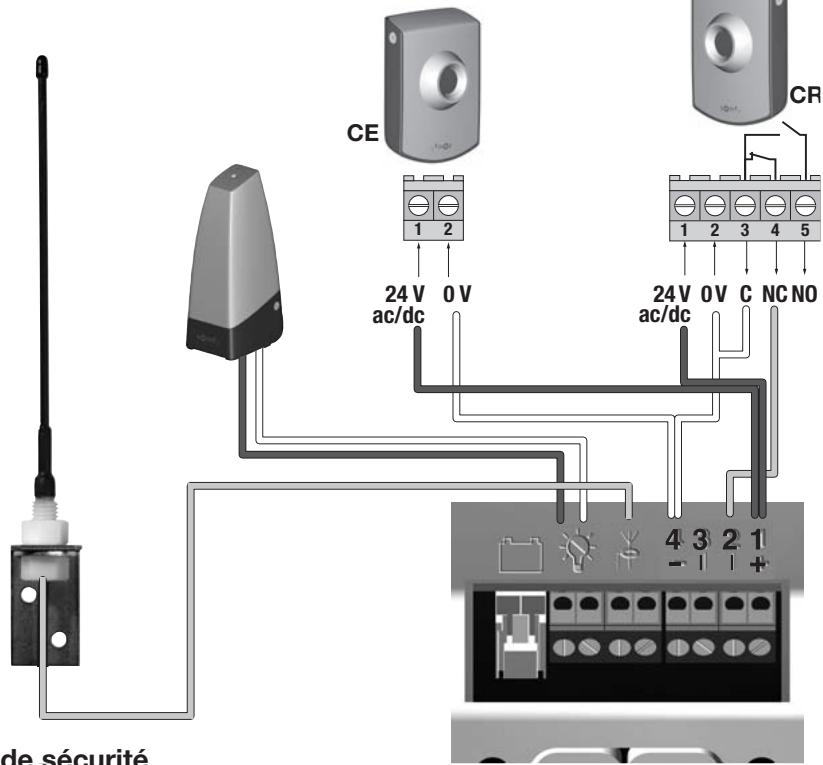

Cellules
2400599
L'occultation des cellules entraine l'arrêt du mouvement de la porte puis la réouverture. Un jeu de cellules peut être installé. Chaque jeu de cellules est constitué :
- Schéma de câblage (sans kit sécurité portillon)
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la fermeture de la porte, masquer une cellule avec la main. La fermeture doit s'interr compromise.
Accessoires - Descriptif et branchements
■ Batterie de secours 2400479
La batterie de secours assure le fonctionnement de la porte en vitesse lente en cas de defaillance électrique.
Elle s'intègre et se raccorde directement dans le boîtier électronique du moteur.
- Autonomie : 10 cycles en continu ou 24 heures sur porte en parfait état.
- Temps de charge avant utilisation optimum de la batterie : 48 heures de charge.
- Durée de vie de la batterie : 3 ans.
Pour une longévité optime de la batterie, foupez l'alimentation électrique de votre porte 3 fais par an pour la faire fonctionner quelques cycles sur la batterie.
Antenne déportée 2400472
Une antenné déportée permet d'augmenter la portée radio entre télécommande et motorisation. Elle se place verticalément dans un endroit dégagé.
Câblage : voir ci-contre.
Feu orange
-2400596
Le feu orange prévient de la mise en marche de la motorisation.
Il commence à clignoter 2 secondes avant la mise en mouvement de la porte.
Cablage: voir ci-contre.
Accessoires - Descriptif et branchements
■ Wall switch 2400594
Le wall switch permit de télécommander la manoeuvre et l'éclairage de la porte de garage motorisée. Sans fil, son installation ne nécessite aucun câblage électrique.

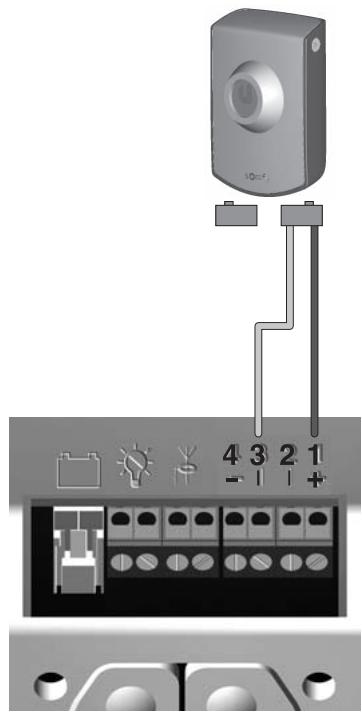

Contact à clé 2400597
Le contact à clé permet de télécommander la manoeuvre et l'éclairage de la porte de garage motorisée.
Accessoires - Descriptif et branchements

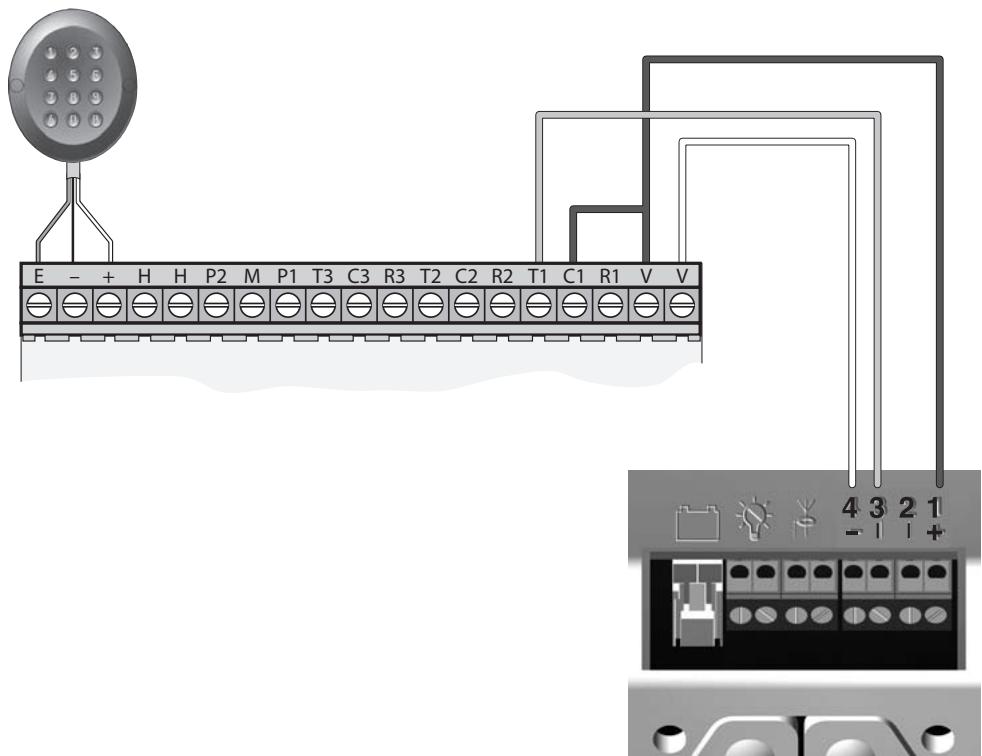

Digicode 2400581

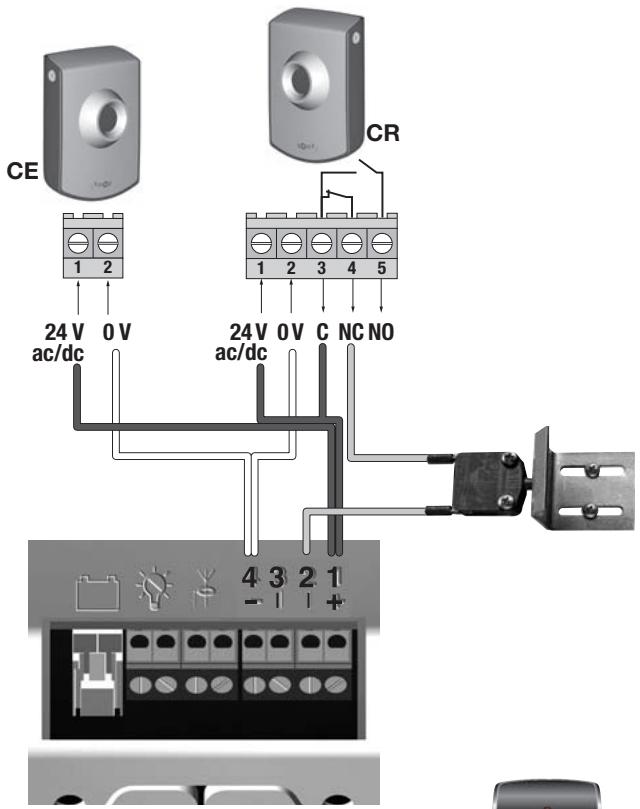

Kit sécurité portillon 2400657
L'ouverture du contact portillon ou l'occultation des cellules entraine l'arrêt du mouvement de la porte.
- Schéma de câblage (avec des cellules)
Sans cellules, le kit sécurité portillon est cable entre les bornes 1 et 2.
Télécommande 2 touches 2400549
■ Télecommande 4 touches 2400576
