ELIXO 500 - Automatisme de portail SOMFY - Notice d'utilisation et mode d'emploi gratuit

Marque	SOMFY
Modèle	ELIXO 500
Type de produit	Motorisation pour portail coulissant
Usage	Résidentiel ou petit collectif
Poids maxi du portail	500 kg
Alimentation secteur	230 V ±10%, 50 Hz
Alimentation moteur (version 24 V)	24 Vdc
Alimentation moteur (version 230 V)	230 Vac
Puissance absorbée (24 V)	70 W
Puissance absorbée (230 V)	290 W
Vitesse du portail (24 V)	12 m/min
Vitesse du portail (230 V)	8,5 m/min
Couple maxi	20 Nm
Nombre de cycles/jour (24 V)	30
Nombre de cycles/jour (230 V)	100
Détection d'obstacles (24 V)	Limiteur de couple électronique
Détection d'obstacles (230 V)	Embrayage par friction
Débrayage manuel	Oui, avec poignée et clé
Fonctions	Ouverture piétonne, mode séquentiel, semi-automatique, fermeture automatique avec temporisation, gestion des cellules photoélectriques et feu orange
Batteries de secours (24 V)	2 batteries 12 V 1,2 Ah (en option)
Batteries de secours (230 V)	Non disponible
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP24
Poids (24 V)	7 kg
Poids (230 V)	15 kg
Entretien et nettoyage	Ne pas nettoyer au jet haute pression. Nettoyer les optiques des cellules et la signalisation. Contrôle annuel par un professionnel.
Sécurité	Cellules photoélectriques, feu clignotant, détection d'obstacles, consignes de sécurité
Périphériques compatibles	Télécommandes Keytis, Keygo, digicode, contact à clé, cellules, feu orange, batterie

FOIRE AUX QUESTIONS - ELIXO 500 SOMFY

Comment débrayer manuellement le motoréducteur ?

Insérez la clé dans la serrure, tournez-la d'un quart de tour vers la gauche, puis tournez la poignée de débrayage vers la droite. Le portail peut alors être manœuvré manuellement. Pour ré-embrayer, tournez la poignée vers la gauche, manœuvrez le portail jusqu'à reverrouillage, puis tournez la clé d'un quart de tour vers la droite et retirez-la.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation secteur. Si le voyant de la télécommande reste éteint, la pile est usée, changez-la. Vérifiez que la motorisation n'est pas débrayée (ré-embrayez). Nettoyez les cellules photoélectriques si elles sont encrassées. Si le problème persiste, contactez l'installateur.

Comment nettoyer la motorisation ?

Ne nettoyez jamais la motorisation avec un nettoyeur haute pression. Nettoyez les optiques des cellules photoélectriques et les dispositifs de signalisation lumineuse à l'aide d'un chiffon doux. Assurez-vous que des branches ou arbustes ne gênent pas les cellules.

Quels sont les modes de fonctionnement des cellules photoélectriques ?

Deux modes programmables : mode actif à la fermeture uniquement (si obstacle, le portail s'arrête puis se réouvre) ou mode actif à l'ouverture et à la fermeture (à l'ouverture, arrêt puis reprise après dégagement ; à la fermeture, arrêt puis réouverture après dégagement).

Comment fonctionne le mode fermeture automatique ?

En mode fermeture automatique, le portail se ferme automatiquement après la temporisation programmée (de 3 à 120 s selon version). Un appui sur la commande avant la fin de la temporisation provoque la fermeture immédiate.

Puis-je utiliser le portail en cas de coupure de courant ?

Oui, si vous avez installé l'option batterie de secours (uniquement sur version 24 V). La batterie permet un fonctionnement normal avec les sécurités actives. Le temps de charge est de 12 à 14 heures.

Quelle est la portée des télécommandes RTS ?

La portée typique est d'environ 30 à 200 mètres selon l'environnement. La fréquence utilisée est 433,42 MHz. Jusqu'à 36 télécommandes peuvent être mémorisées.

Quelle est la température de fonctionnement admissible ?

Le motoréducteur peut fonctionner dans une plage de température de -20°C à +60°C. Il est classé IP24, résistant aux projections d'eau.

Que signifie le voyant de la télécommande ?

Le voyant s'allume lors de l'appui sur une touche. S'il reste éteint, la pile est usée et doit être remplacée.

Comment ré-embrayer après un débrayage manuel ?

Tournez la poignée de débrayage vers la gauche, manœuvrez le portail manuellement jusqu'à ce que le dispositif d'entraînement se reverrouille, puis tournez la clé d'un quart de tour vers la droite et retirez-la. Impératif avant toute commande motorisée.

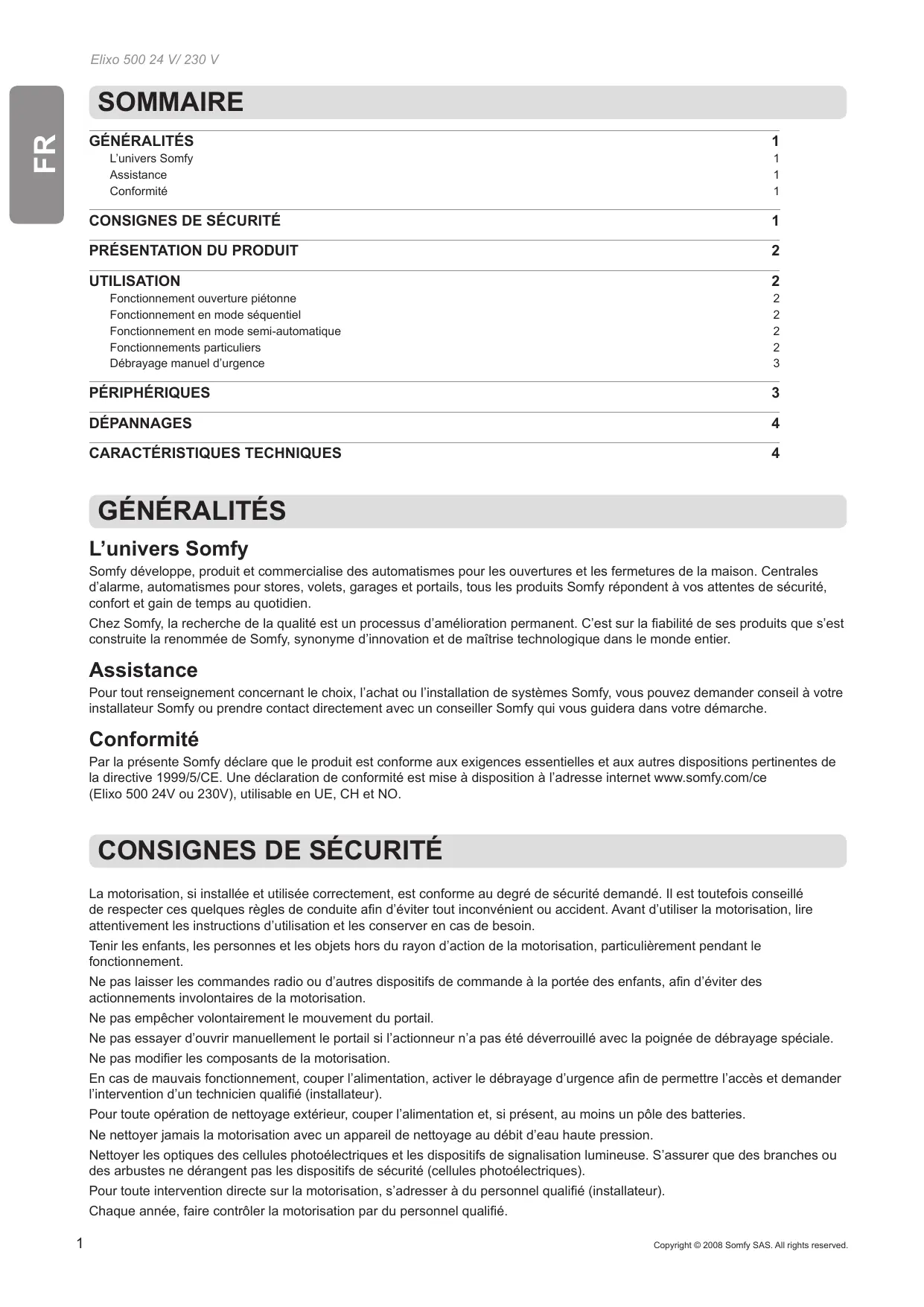

MODE D'EMPLOI ELIXO 500 SOMFY

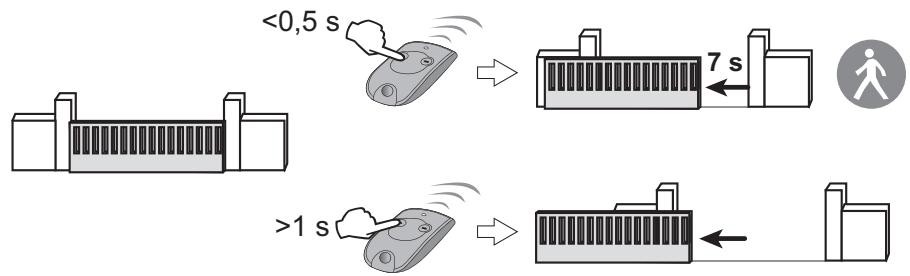

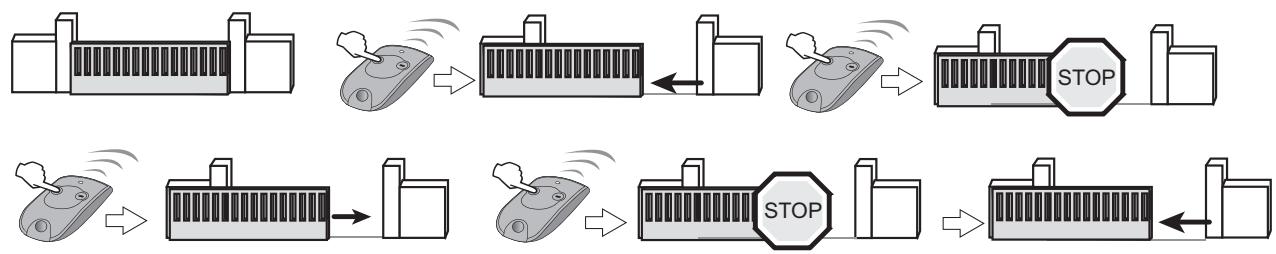

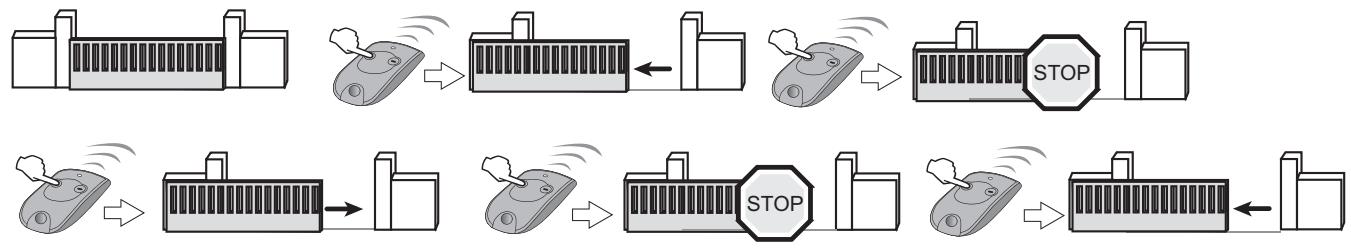

Fonctionnement ouverte piétonne 2 Fonctionnement en mode séquentiel 2 Fonctionnement en mode semi-automatique 2 Fonctionnements particuliers 2 Débrayage manuel d'urgence 3

PÉRIPHÉRIQUES

3

DéPANNAGES

4

CARACTERISTIQUES TECHNIQUES

4

L'univers somfy

Somfy develops, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maître technologique dans le monde entier.

Assistance

Pour tout renseignement concernant le choix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre installateur Somfy ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Conformité

Par la présente, Somfy déclare que le produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce (Elixo 500 24V ou 230V), utilisable en UE, CH et NO.

Consignes de sécurité

La motorisation, si installée et utilisée correctement, est conforme au degré de sécurité demandé. Il est toutefois conseillé de respecter ces quelques règles de conduite afin d'éviter tout inconvénient ou accident. Avant d'utiliser la motorisation, lire les instructions d'utilisation et les conserver en cas de besoin.

Tenir les enfants, les personnes et les objets hors du rayon d'action de la motorisation, particulièrement pendant le fonctionnement.

Ne pas laisser les commandes radio ou d'autres dispositifs de commande à la portée des enfants, afin d'éviter des actionnements involontaires de la motorisation.

Ne pas empêcher volontairement le mouvement du portail.

Ne pas essayer d'ouvrir manuellement le portail si l'actionneur n'a pas été déverrouillé avec la poignée de débrayage spéciale.

Ne pas modifier les composants de la motorisation.

En cas de mauvais fonctionnement, couper l'alimentation, activer le débrayage d'urgence afin de permettre l'accès et demander l'intervention d'un technicien qualifié (installeur).

Pour toute opération de nettoyage extérieur, couper l'alimentation et, si présent, au moins un pôle des batteries.

Ne nettoyer jamais la motorisation avec un appareil de nettoyage à eau haute pression.

Nettoyer les optiques des cellules photoélectriques et les dispositifs de signalisation lumineuse. S'assurer que des branches ou des arbustes ne dérangent pas les dispositifs de sécurité (cellules photoélectriques).

Pour toute intervention directe sur la motorisation, s'adresser à du personnel qualifié (installateur).

Chaque année, faire contrôler la motorisation par du personnel qualifié.

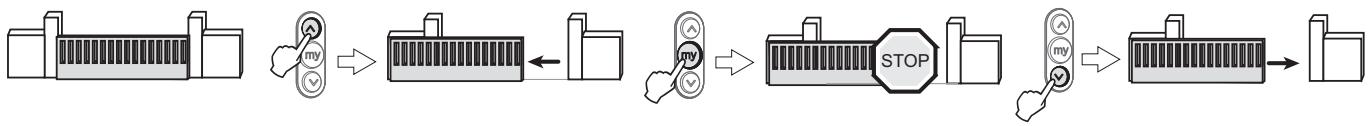

Présentation du produit

L'ensemble Elixo a été conçu pour la motorisation de portails coulissants jusqu'à 500 kg à usage résidentiel ou petit collectif.

Fonctionnement avec cellules photoélectriques

Le mode de fonctionnement des cellules photoélectriques peut être programmé lors de l'installation de la façon suivante :

Mode cellules photoélectriques actives à la fermeture uniquement : si un obstacle est détecté à la fermeture, le portail s'arrête puis se réouvre.

Mode cellules photoélectriques actives à l'ouverture et à la fermeture :

• à l'ouverture : si un obstacle est détecté, le portail s'arrête puis continue à s'ouvrir une fois que l'obstacle n'occulte plus les cellules.
• à la fermeture : si un obstacle est détecté, le portail s'arrête puis se réouvre une fois que l'obstacle n'occulte plus les cellules.

Fonctionnement avec feu orange clignotant

Le feu orange est activé lors de tout mouvement du portail. Une pré-signalisation de 3 s avant le début du mouvement peut être programmée lors de l'installation.

Fonctionnement en mode fermeture automatique

En mode fermeture automatique, la fermeture du portail s'effectue automatiquement après la durée de temporisation programmée lors de l'installation.

Un appui avant la fin de la temporisation entraîne la fermeture du portail.

Fonctionnement sur batterie de secours (elixo 24 v)

Si une batterie de secours est installée, le moteur peut fonctionner même en cas de coupure de courant générale. Le fonctionnement s'effectue dans les mêmes conditions ; les périphériques de sécurité restent actifs.

Temps de charge : 12/14 h.

Débrayage manuel d'urgence

Le dispositif de débrayage manuel d'urgence de la motorisation permet de manoeuvrer le portail manuellement.

Il doit être utilisé en cas de panne électrique, de mauvais fonctionnement ou d'un fonctionnement anormal de la motorisation.

Pour débrayer la motorisation

Insérer la clé dans la serrure. Tourner la clé d'un quart de tour vers la gauche. Tourner la poignée de débrayage vers la droite.

Le portail peut être manœuvré manuellement.

Ne pas pousser le portail violemment mais l'accompagner sur toute sa course.

Pour ré-embrayer la motorisation

[1] Tourner la poignée de débrayage vers la gauche. [2] Manœuvrer le portail manuellement jusqu'à ce que le dispositif d'entraînement vienne se reverrouiller. [3] Tourner la clé d'un quart de tour vers la droite. [4] Enlever la clé.

Ré-embrayer impérativement la motorisation avant toute nouvelle commande.

[1]

[2]

Périphériques

1 Télécommande Keytis 2NS RTS 2 Télécommande Keytis 4NS RTS 3 Télécommande Keygo 4 Bouton poussoir RTS 5 Digicode RTS 6 Contact à clé 7 Cellules photoélectriques 8 Feu orange 9 Batterie

Télécommande 2 touches

Télécommande 4 touches

Télécommande 4 touches

Point de commande mural 2 touches. Utilisation à l'intérieur de la propriété.

Point de commande mural 2 touches à accès code. Utilisation à l'extérieur de la propriété.

Interrupteur de commande à clé. Utilisation à l'extérieur de la propriété

Accessoires de sécurité pour interdire la fermeture du portail en cas de présence d'obstacle.

Accessoire de sécurité pour signaler les mouvements du portail.

Pour garantir le fonctionnement de la motorisation en cas de coupure de courant.

Le moteur ne démarre pas.

Vérifier l'alimentation du moteur. - Le voyant de la télécommande resté éteint ; la pile est usée, il faut la changer. - Vérifier que la motorisation ne soit pas débrayée, la ré-embrayer. - Vérifier que les cellules photoélectriques ne soient ni occultées ni encrassées. - Une utilisation intensive est inadaptable à ce type de motorisation. La protection thermique du logiciel peut s'être activée.

Si le problème n'est pas résolu, contacter l'installateur de la motorisation.

Caractéristiques techniques

MOTEUR
	Elixo 500 24 V	Elixo 500 230 V
Alimentation secteur	230 V ±10%, 50 Hz	230 V ±10%, 50 Hz
Alimentation moteur	24 Vdc	230 Vac
Tours du moteur	3500 t/min	1400 t/min
Puissance absorbée	70 W	290 W
Courant maxi absorbé	0,5 A (23 Vac) - 1 A (110 Vac)	1,5 A (230 V) - 3 A (110 V)
Condensateur	/	10 μF (230 V) - 40 μF (110 V)
Protection thermique	/	110°C
Classe d'isolement	/	F
Rapport de réduction	1/44	1/30
Tours à la sortie	79 t/min	48 t/min
Pignon	module 4 mm (14 dents)	module 4 mm (14 dents)
Vitesse du portail	12 m/min	8,5 m/min
Poids maxi du portail	500 kg	500 kg
Couple maxi	20 Nm	20 Nm
Lubrification	Graisse permanente	Graisse permanente
Manoeuvres manuelles	Débrayage mécanique avec poignée	Débrayage mécanique avec poignée
Détection d'obstacles	Limiteur de couple électronique	Embrayage par friction
Nombre de cycles/jour	30	100
Unité de commande	Intégrée avec afficheur LCD	Intégrée
Batteries de secours (en option)	2 batteries de 12 V 1,2 Ah	/
Température de fonctionnement	de -20 °C à +60 °C	de -20 °C à +60 °C
Indice de protection	IP24	IP24
Poids	7 kg (≈ 70 N)	15 kg
ÉLECTRONIQUE
Alimentation des accessoires	24 Vac (180 mA)	24 V (0,2 A maxi absorbé)
Temps de fermeture automatique	de 3 à 120 s	de 0 à 90 s
Temps de travail	120 s	de 0 à 120 s
Temps d'ouverture piétonne	7 s fixe	7 s fixe
Pause inversionion	1 s environ	1 s environ
Connexion feu clignotant	24 V maxi 25 W	230 V maxi 15 W
Fusibles	250 V T 0,62 A et T 1 A	250 V T 0,62 A et T 1 A
Récepteur radio incorpore	RTS	RTS
Nombres de télécommandes mémorables	36	36
Fréquence de télécommandes RTS	433,42 Mhz	433,42 Mhz
Impédance antenne	50 Ohm (RG58)	50 Ohm (RG58)
