Type de produit	Autoradio
Marque	TOKAI
Modèle	LAR 211
Dimensions (approx.)	178 x 50 x 160 mm
Poids (approx.)	1 kg
Alimentation	12 V CC, masse négative
Bandes radio	FM (FM1/FM2/FM3), MW (MW1/MW2)
RDS	PS, AF, TP, TA, PTY, EON, Regional
Lecteur CD/MP3	Compatible CD-R/RW, MP3
Port USB	Lecture MP3 depuis clé USB
Lecteur carte SD	Lecture MP3 depuis carte SD
Entrée auxiliaire	Prise AUX 3,5 mm en façade
Affichage	LCD numérique rétroéclairé
Façade amovible	Oui, détachable avec bouton Release
Réglages audio	Volume, Basses, Aigus, Balance, Fader, Loudness
Mémoire stations	18 FM + 12 MW (6 presets par bande)
Sortie préampli	Sortie RCA (Rouge/Droit, Blanc/Gauche)
Antenne électrique	Fil orange
Recherche de pistes	AMS, recherche par numéro, fichier, caractère
Entretien	Nettoyer avec chiffon doux sec, éviter solvants
Sécurité	Bouton RESET pour protection microprocesseur

FOIRE AUX QUESTIONS - LAR 211 TOKAI

Comment régler l'heure manuellement ?

Appuyez deux fois sur le bouton Affichage puis maintenez enfoncé 'D'. L'affichage clignote. Tournez le bouton VOL/SEL dans le sens des aiguilles d'une montre pour régler l'heure, dans le sens inverse pour les minutes.

Comment utiliser la fonction RDS ?

Le RDS offre plusieurs services : PS (nom de station), AF (recherche automatique de meilleure fréquence), TP (informations trafic), TA (annonces trafic), PTY (type de programme). Appuyez brièvement sur le bouton RDS pour activer AF. Maintenez 2 secondes pour activer/désactiver le mode régional (REG ON/OFF).

Comment mémoriser une station radio ?

Syntonisez la station souhaitée, puis appuyez sur une touche Preset (1-6) pendant plus de 2 secondes. La station est mémorisée. Vous pouvez la rappeler en appuyant brièvement sur la même touche.

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez la clé USB dans le port USB. Appuyez sur MODE jusqu'à sélectionner USB-DRIV. La lecture démarre automatiquement. Utilisez les touches ◄ et ► pour naviguer entre les pistes.

Que faire si l'appareil affiche 'ERROR' ?

Appuyez sur le bouton RESET (situé sur le panneau avant, utilisable avec un objet pointu). Cela réinitialise le microprocesseur. Toutes les mémoires seront effacées.

Comment détacher la façade amovible ?

Appuyez sur le bouton Release (situé en haut à droite). Le côté gauche se décroche. Saisissez la façade par ce côté et retirez-la. Pour la remettre, enclenchez d'abord le côté gauche, puis poussez le côté droit.

Comment utiliser la fonction de recherche de piste ?

En mode CD/MP3/USB/SD, maintenez AMS 2 secondes. TRK SCH apparaît. Appuyez sur VOL/SEL pour entrer le numéro de piste (tournez le bouton pour choisir les chiffres). Appuyez brièvement pour valider chaque chiffre, puis maintenez 2 secondes pour lancer la lecture.

Comment régler les basses et les aigus ?

Appuyez brièvement plusieurs fois sur VOL/SEL pour parcourir les options audio : VOL, BAS (basses), TRE (aigus), BAL (balance), FAD (fader). Tournez le bouton dans le sens horaire pour augmenter, antihoraire pour diminuer.

Comment connecter un appareil externe via l'entrée AUX ?

Branchez votre appareil (baladeur, smartphone) à la prise AUX située en façade. Appuyez sur MODE jusqu'à afficher AUX. Le son est alors diffusé par les haut-parleurs.

Comment réinitialiser l'autoradio ?

Utilisez un objet pointu (stylo) pour appuyer sur le bouton RESET situé sur le panneau avant. Cette action efface toutes les données en mémoire et redémarre le microprocesseur.

MODE D'EMPLOI LAR 211 TOKAI

Appuyez sur le bouton pour mettre sous tension (ON) ou hors tension (OFF) l'alimentation (POWER).

Remarque: l'appareil peut être allumé si vous appuyez sur n'importe quelle autre touche sur le panneau avant (sauf le bouton 'release'), ceci est très pratique pour l'utilisateur qui se trouve dans la pénombre.

2. Selecteur de BANDE / bouton PAUSE pour mode CD / MP3 / USB / SD

a) À chaque fois que vous appuyez sur ce bouton, la bande de fréquence de la radio changera. Les indications 'FM1', 'FM2', 'FM3', 'MW1' ou 'MW2' apparaîtront à l'affichage en fonction de votre sélection. b) Appuyez sur cette touche pour faire une pause dans la lecture des titres sur CD, MP3, USB ou SD.

3. Bouton pre-scan/auto-store / bouton répétition pour mode CD / MP3 / USB / SD

a) RECHERCHE AUTOMATIQUE DES STATIONS (AMS)

Si appuyée, la radio syntonise chacune des stations prélèctionnées. Lorsque le signal est plus fort que le seuil de syntonisation, la radio demeure sur cette station pendant 5 secondes, en mettant à zéro le volume pendant un instant et en recommençant ensuite la recherche d'une autre station. - Un appui de plus de 2 secondes permet de mémoriser les six stations plus fortes dans positions correspondantes des touches de préselection. Lorsque l'opération de RECHERCHE AUTOMATIQUE(AS) est terminée, la radio passe au balayage des stations mémorisées.

b) Appuyez sur cette touche pour activer la répétition des titres sur CD, MP3, USB ou SD.

4. FENTE pour le DISQUE

Tenez le disque et insérez-le dans la fente. Le disque passera automatiquement en mode de lecture CD/MP3.

5. Affichage numerique LCD

L'appareil utilise un affichage de type numérique pour indiquer les FREQUENCES des stations par des numéros et les autres FONCTIONS.

6. Bouton affichage

Ce bouton permet d'indiquer les informations disponibles telles que :

• Nom de la station
• Bande et fréquence radio - Heure
• Indication du type de programme
• Numéro de plage / temps écoulé en lecture

Regler l'heure manuellement

L'horloge peut être réglée automatiquement par le signal RDS. Si le signal RDS ne peut être reçu, l'horloge peut être réglée manuellement en respectant la procédure suivante:

1. Appuyez sur le bouton 2 fois de suite puis 'D'. Maintenez-le jusqu'à ce que l'affichage clignote puis relâchez.
2. Tourner le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre pour régler l'heure et dans le sens contraire des aiguilles d'une montre pour régler les minutes.

7. TOUCHE SCAN

Appuyez sur cette touche pour rechercher automatiquement des stations radio AM ou FM. Après avoir trouvé une station, la recherche s'arrête 5 sec. afin de continuer la recherche suivante. Appuyez à nouveau sur la touche pour arrêter le balayage.

8. Bouton EJECT

Appuyez sur le bouton pour ejecter le disque de l'intérieur de la fente.

9. Bouton pour retirer la façade

Ce bouton est prévu pour détacher la façade.

Pour détacher, appuyez sur le bouton afin que le côté gauche se décroche. Prendre ensuite le côté décroché et prenez la façade en main. (DESSIN A: POUR ENLEVER) Pour remettre la façade, placer le côté gauche en place, et pousser ensuite le côté droit en position. (DESSIN B)

10. Selection mode et MUTE (sourdine)

a) Appuyez brievement sur cette touche pour selectionner Radio (TUNER), CD/MP3 (S-CDP), USB (USB-DRIV), SD (MEM-CARD) ou entree Aux (AUX). b) Appuyez longuement (2 sec.) sur cette touche pour activer la sourdine (MUTE).

11. Commande RDS (RADIO DATA SYSTEM)

Vous pouvez profiter des avantages RDS sur la radio FM comme ce qui suit.

Program Service Name (PS): lorsqu'une station BDS est reçue, son nom apparaîtra à l'affichage. - Traffic Program Service (TP): lorsqu'une station avec des informations sur la circulation est reçue, 'TP' apparaîtra à l'affichage. Alternative Frequencies (AF): l'appareil vérifie continuellement la force du signal des autres fréquences pour la station radio réglée. Chaque fois qu'une autre fréquence avec un signal plus puissant est disponible, l'appareil passera automatiquement à cette nouvelle fréquence plus puissante et elle sera affichée pendant 1 ou 2 secondes. Si vous appuyez brièvement sur le bouton, le mode AF sera sélectionné et l'état du mode AF apparaîtra à l'écran comme ce qui suit:

Le témoin RDS est allumé (on); le mode AF est allumé et le signal RDS est reçu. - Si le témoin RDS est éteint: le mode AF est éteint. Le témoin RDS clignote: le mode AF est sélectionné mais le signal RDS n'est pas encore reçu. Le témoin RDS clignote: le mode AF est sélectionné mais le signal RDS n'est pas encore reçu. Le Enhancer Other Networks (EON): un service du RDS avec des liens avec les autres stations. Si you ees regle sur une station qui possede un lien avec une autre par EON, la radio sera capable de receivevoir les informations concernant la circulation provenant des autres stations reliées. Regional Program (pour certains pays seulement): quand vous étés réglés sur un programme régional, la radio restera réglée sur ce programme régional le plus longtemps possible. Si vous sortez de la zone couverte et que le programme régional devient très faible, la radio se réglera peut-être sur un autre programme régional d'un même réseau. Pour activer la fonction de Programme Régional, appuyez sur le bouton pendant plus de 2 secondes jusqu'à ce que 'REG ON' apparaisse à l'affichage. Pour éteindre la fonction de Programme Régional, appuyez sur le bouton pendant plus de 2 secondes jusqu'à ce que 'REG OFF' apparaisse à l'affichage.

12. Commande TA (traffic announcement)

1. COMMANDER TA (TRAFFIC ANNOCENTMENT) Appuyez brievement sur le bouton pour selectionner le mode TA sur on/off. Quand le mode TA est allumé, le témoin 'TA' apparaîtra à l'affichage et la radio pourra receiveoir les informations concernant la circulation de ces mêmes stations ou provenant d'autres stations reliées par EON et qui possèdent le Traffic Announcement (TA). Le mode TA peut fonctionner comme ce qui suit:

Si le volume est assez bas, le volume augmentera temporairement pendant l'annonce des informations sur la circulation et reviendra au niveau précédent à la fin des informations. - Changement temporaire sur un programme relié à EON si EON détecte un bulletin d'information sur cet autre programme. - Si la radio est sur silencieux, elle éteindra le mode silence pendant l'annonce des informations. - Si la radio est sur schécale, ci-dessus la mode schécale pour recevoir les informations concernant la circulation.

13. PTY (programm type NAME)

Il y a 2 séries de types de programmes (PTY) disponibles pour la recherche PTY quand vous appuyez sur le bouton PTY une fois ou deux, puis appuyez sur le bouton Station Preset (1-6) jusqu'à ce que le code PTY désirée apparaisse à l'écran. La radio s'arrête sur la station qui transmet ce code PTY. Une prochaine recherche PTY peut être activée en répétant cette procédure. Pendant la recherche de type de programme, le bouton PTY peut être appuyée pour arrêter la recherche et la radio reviendra à la station d'origine. 'PTY NONE' (AUCUN PTY) apparaitra à l'affichage si le code PTY sélectionné n'est pas disponible.

14. Selection volume / reglage ("vol/sel")

Tournez le bouton dans le sens contraire des aiguilles d'une montre pour baisser le volume sonore ou dans l'autre sens pour l'augmenter.

Commande du niveau AUDIO (l'un apres l'autre)

Appuyez sur ce bouton brièvement plusieurs fois pour afficher VOL/BAS/TRE/BAL/FAD. VOLUME - Appuyez sur ce bouton une fois, puis tournez-le dans le sens contraire des aiguilles d'une montre pour baisser le volume ou dans l'autre sens pour l'augmenter. BASS - Appuyez sur ce bouton une fois, puis tournez-le dans le sens contraire des aiguilles d'une montre pour baisser le niveau des basses ou dans l'autre sens pour l'augmenter. TREBLE - Appuyez sur ce bouton une fois, puis tournez-le dans le sens contraire des aiguilles d'une montre pour baisser le niveau des aigus ou dans l'autre sens pour l'augmenter. BALANCE - Appuyez sur ce bouton une fois, puis tournez-le dans le sens contraire des aiguilles d'une montre pour baisser le niveau de la balance ou dans l'autre sens pour l'augmenter. FADER - Appuyez sur ce bouton une fois, puis tournez-le dans le sens contraire des aiguilles d'une montre ou dans l'autre sens pour régler le fond sonore des haut-parleurs avant et arrière.

Quand vous appuyez sur ce bouton pendant plus de 2 secondes, le cycle des différents réglages sera activé comme c'est indiqué ci-dessous. Vous pouvez changer le réglage en tournant le bouton dans le sens des aiguilles d'une montre ou dans l'autre sens.

• LOUD OFF / LOUD ON
• MULT OFF / MULT ON (non disponible pour ce modèle)
• SCROLL 1 / SCROLL 2 (Affichage de gauche vers droite, ou de droite vers gauche) BEEP ON / BEEP OFF (non disponible pour ce modèle)

15./16. Reglage automatique ou MANUEL des stations / recherche avant/arriere pour mode CD/MP3/USB/SD

En mode radio, appuyez sur ce bouton pour passer à une autre fréquence plus BASSE ou plus haute. Si vous appuyez sur ce bouton pendant plus d'1 seconde, vous pourrez faire une recherche automatique. En mode CD/MP3/USB/SD, appuyez 1 seconde sur l'une de ces touches selon votre choix de revenir à la piste précédente ou suivante. Si vous appuyez plus de 2 secondes, vous effectuerez une avance ou retour rapide pour atteindre un point spécifique sur la même piste.

17. Bouton station PRESET (1-6)

Les boutons PRESET sur l'appareil sont utilisés pour émorer des fréquences de radio que vous voudriez conserver. Chaque bouton Preset peut émorer des bandes de fréquences radio FM1, FM2, FM3, MW1 ou MW2. Si vous appuyez sur le bouton brievement, la station dernièrement émorée sera rappelée. Il y a 6 boutons Preset pour vous donner la possiblité d'émoer 18FM/12MW.

Pour la mise en mémoire d'une station, il convient de maintenir appuyée la touche numérique sélectionnée de 1 à 6 pendant plus de 2 secondes pour émorer la fréquence de la station à la préselection choses. ÀpRES cela, vous pouvez rappeler cette station en appuyant sur la touche numérique une fois.

En mode CD / MP3 / USB / SD

• Preset 2 - appuyez sur ce bouton pour permettre la lecture des 10 premières secondes de chaque titre sur CD, MP3, USB ou SD.
• Preset 4 - appuyez sur ce bouton pour permettre en lecture de façon aléatoire les titres sur CD, MP3, USB ou SD.
• Preset 5 - appuyez sur ce bouton pour rechercher les pistes -10 sur MP3, USB ou SD.
• Preset 6 - appuyez sur ce bouton pour rechercher les pistes +10 sur MP3, USB ou SD.

18. Entrée aux

Poussez sur la touche MODE (10) afin d'apercevoir "AUX" sur l'affichage. Maintenant votre autoradio sera connecté avec l'entrée AUX située sur la façade de la radio.

19. Bouton RESET

Le bouton RESET est situé sur le panneau des commandes principales. Il est enfoncé pour éviter les manipulations accidentelles et peut être activé avec la pointe d'un crayon ou un autre objet pointu. Cette réinitialisation du circuit est prévue pour protéger le microprocesseur de l'appareil et ne : a) La première installation après que tous les branchements b) Fonctionnement anormal comme par exemple l'indication de l'affichage erroné. c) Quand le bouton de réinitialisation est activé, tous les contenus de la mémoire seront effacés et devront être reprogrammés.

20. PORT USB

L'appareil peut lire des morceaux MP3 sur un appareil USB externe grâce au port USB en accès direct par les touches de l'autoradio.

IMPORTANT: Si vous décidez de brancher votre iPod® avec son câble d'origine dans le port USB, il est IMPERATIF d'éteindre l'autoradio et d'attendre 15 à 20 secondes pour retirer ensuite le câble de votre iPod® de l'autoradio, à contrario vous risquez de bloquer l'autoradio et leur iPod®.

Prenez la carte SD et insérez-la dans la fente jusqu'à entendre le déclic (DESSIN C). L'appareil entrera automatiquement en mode de lecture de CARTE-MEM. Si vous pouvez éjecter la carte SD, appuyez simplement sur la carte à l'intérieur jusqu'à entendre le déclic de déblocage puis reprenez la carte SD.

Remarques importantes

• Les supports enregistrés en fichiers MP3 acceptables sur cet appareil sont les CD-R/RW, clé USB, carte mémoire SD.
• Les formats MP3 acceptés sont limités.
• Ne tentez pas de dire un support qui ne contient pas de fichiers MP3 ou des fichiers qui ne sont pas des MP3 mais avec une extension MP3. Sinon, le mécanisme du CD/lecteur USB/lecteur CARTE MEM ne fonctionnera pas correctement. Si 'ERROR' s'affiche à l'écran, il est suggéré de réinitialiser la radio en appuyant sur le bouton Reset.

LIRE des morceaux MP3

Inserez le support avec le morceau MP3 dans la fente du disque / inserez la clé USB ou la carte SD. L'appareil démarrera la lecture et vérifiera tous les fichiers et dossiers sur le support. Si les fichiers MP3 et les répertoires sont reconnus, le support sera lu. - Les fichiers MP3 et les répertoires peuvent être accédés dans l'ordre écrit par l'auteur du CD / clé mémoire / carte SD.

Recherche PISTE

Appuyez sur le bouton 'AMS' longuement (2 sec.) et TRK SCH s'affichera à l'écran. - Appuyez sur le bouton 'VOL/SEL' pour entrer dans le mode de recherche de piste et 'TRK 0' apparaitra à l'écran pour que vous puissiez entrer le nombre de la piste. Tournez le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre ou dans le sens contraire pour changer entre les différentes numéros de 0 à 9 en boucle. - Appuyez brièvement sur le bouton 'VOL/SEL' pour sélectionner le premier chiffre. Répétez les mêmes étapes pour entrer les autres chiffres si nécessaire. - Une fois que le numéro de la piste est sélectionné, appuyez sur le bouton 'VOL/SEL' pendant plus de 2 secondes pour démarrer la lecture de la piste sélectionnée. Si le numéro de la piste n'est pas entré dans les 10 secondes, l'appareil continuera de lire le fichier en cours.

Recherche des fichiers

• Appuyez sur le bouton 'AMS' longuement (2 sec.), puis appuyez une fois et 'FILE SCH' s'affichera à l'écran.
• Appuyez sur le bouton 'VOL/SEL' pour entrer dans le mode de recherche de fichier.

Tournez le bouton VOL/SEL répertoires.

• Quand le répertoire est sélectionné, tourner le bouton 'VOL/SEL' fichiers.
• Appuyez sur le bouton 'VOL/SEL' pour lire le fichier sélectionné.

Si les noms des répertoires ou des fichiers ne sont pas entrés dans les 10 secondes, l'appareil continuera de dire le fichier en cours.

Recherche des caracteres

• Appuyez sur le bouton 'AMS' longuement (2 sec.), puis appuyez deux fois et 'CHAR SCH' s'affichera à l'écran.
• Appuyez sur le bouton 'VOL/SEL' pour entrer dans le mode de recherche de caractères et « apparaître à l'écran pour que vous puissiez enter le premier caractère.
• Entrer le nom entier du fichier (maximum de 8 caractères) en tournant le bouton 'VOL/SEL' dans le sens des aiguilles d'une montre ou dans le sens contraire pour commuter entre 'A-Z', '0-9' & **' (espace) en boucle.
• Appuyez brièvement sur le bouton 'VOL/SEL' pour sélectionner le premier caractère.
• Répéter les mêmes étapes pour entraîner d'autres caractères si nécessaire.
• Une fois que le nom entier du fichier est entré, appuyez sur le bouton 'VOL/SEL' pendant plus de 2 secondes pour démarrer la lecture de la piste sélectionnée.

Remarques:

1) Le support doit contenir des noms de répertoires ou de fichiers écrits par l'auteur du CD / clé mémoire / carte SD pour pouvoir effectuer une recherche.

2) Si seulement une partie du nom est recherchée, vous n'accéderez peut-être pas au bon fichier/répertoire.

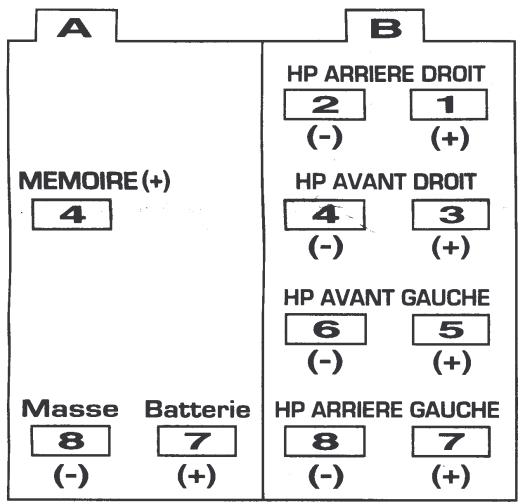

Branchements des FILS

Sortie Préampli

Rouge : Droit

Blanc : Gauche

Antenne Électrique : Orange

Retirer l'appareil

1. Retirer le panneau de commandes avant.
2. Insérer légèrement la clef dans la fente et enlever doucement.
3. Séparer le casier de l'appareil. Conserver la clef pour débloquer le panneau dans un endroit sûr car vous pourriez en avoir besoin pour enlever l'appareil dans le futur.

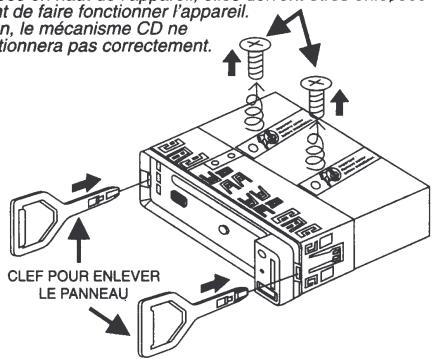

Avertissement!!

Pour la protection du mécanisme CD, deux petites vis sont placées en haut de l'appareil, elles doivent être enlevées avant de faire fonctionner l'appareil. Simon, le mécanisme CD ne fonctionnera pas correctement.
