LT 60 - Motorisation de stores SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de stores
Marque	SOMFY
Modèle	LT 60
Alimentation	230 V / 50 Hz
Câblage	4 conducteurs (bleu, noir, vert-jaune)
Diamètre du tube moteur	60 mm
Longueur approximative	600 mm
Fonctions principales	Montée, arrêt, descente, réglage des fins de course
Matériau	Métal
Protection thermique	Oui (contact thermique)
Type de fin de course	Mécanique (boutons-poussoirs jaune et blanc)
Accessoires fournis	Cache jaune, boutons-poussoirs
Entretien	Éviter les chocs, les chutes, ne pas immerger, ne pas percer
Sécurité	Ne pas brancher 2 inverseurs sur un moteur, ni 2 moteurs sur un inverseur, former une goutte avec le câble
Conformité	Directive 1999/5/EC, déclaration sur www.somfy.com
Notice disponible	www.somfy.com/solutheque

FOIRE AUX QUESTIONS - LT 60 SOMFY

Comment brancher le moteur LT 60 ?

Connectez les fils : bleu (phase), noir (neutre), vert-jaune (terre). Utilisez un câble à 4 conducteurs et respectez le schéma de câblage. Ne branchez pas deux inverseurs sur un moteur ni deux moteurs sur un inverseur.

Comment régler les fins de course ?

Enlevez le cache jaune et enfoncez les boutons-poussoirs jaune et blanc. Réglez d'abord la fin de course haute, puis la basse en tournant le tube manuellement jusqu'aux positions souhaitées.

Le moteur ne fonctionne pas, que faire ?

Vérifiez le câblage (bleu, noir, vert-jaune), attendez le refroidissement si le contact thermique est déclenché, et assurez-vous d'utiliser un câble à 4 conducteurs.

L'appareillage s'arrête trop tôt, pourquoi ?

Vérifiez que les fins de course sont bien réglées pendant la rotation, que la couronne d'entraînement est solidarisée au tube, et que les fins de course du moteur sont correctes.

Quelles sont les précautions de sécurité importantes ?

Ne pas brancher deux inverseurs sur un moteur, ne pas brancher deux moteurs sur un inverseur, former une goutte avec le câble d'alimentation, ne pas utiliser de multiprise, ne pas immerger, éviter les chocs et les chutes.

Puis-je utiliser une multiprise ?

Non, il est interdit de brancher l'appareil sur une double prise ou une multiprise. Utilisez une prise dédiée avec mise à la terre.

Le moteur chauffe-t-il ?

Oui, le moteur peut chauffer en usage normal. Un contact thermique le protège. En cas d'arrêt, attendez le refroidissement avant de réutiliser.

Comment installer le tube sur ses supports ?

Fixez le tube sur ses supports à l'aide de vis acier ∅ 4,8 mm. Assurez-vous que le tube est bien aligné et que la couronne d'entraînement est solidarisée.

Où trouver la notice complète ?

La notice complète est disponible gratuitement sur le site www.somfy.com/solutheque ou sur notre plateforme notice-facile.com.

Que signifie le code couleur des fils ?

Bleu = phase, Noir = neutre, Vert-jaune = terre. Respectez impérativement ce code pour un câblage correct.

MODE D'EMPLOI LT 60 SOMFY

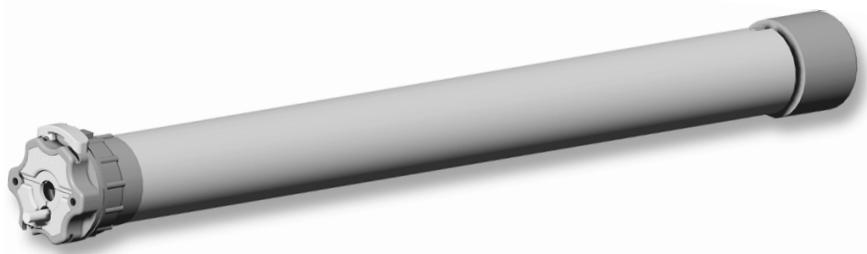

Notice d'installation

Avant la mise en œuvre, veuillez lire les instructions de sécurité ci-jointes. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

HOME MOTION BY

sOmfy.

Symboles utilisés dans votre notice

Montée

Arret

Descente

Appuyer et relâcher.

Réglage terminé.

État du produit porteur : Position Haute.

Montée

Position basse

Descente

Arrêt à la position souhaitée.

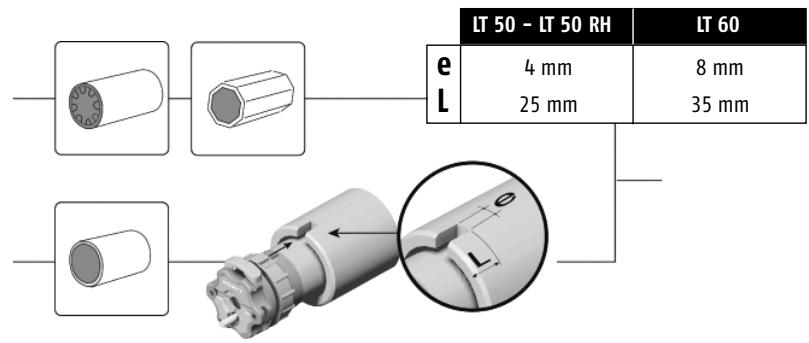

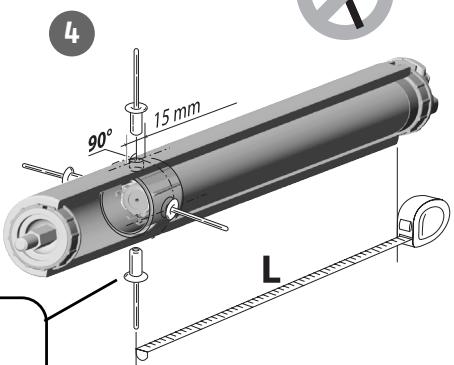

Assemblage du moteur

Acier ∅ 4,8 mm

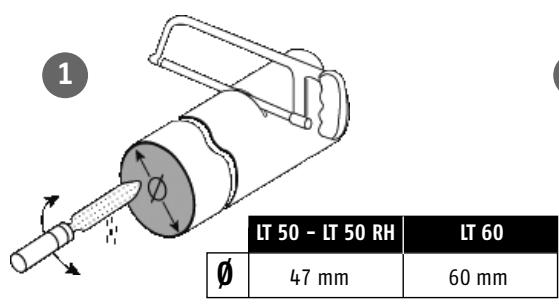

Installer le tube sur ses supports

LT50-LT60

LT 50 RH 1 Plastite - FZ N/7 x 12

Plastite - FZ N/ 7 x 12

4 Alimentation et câblage

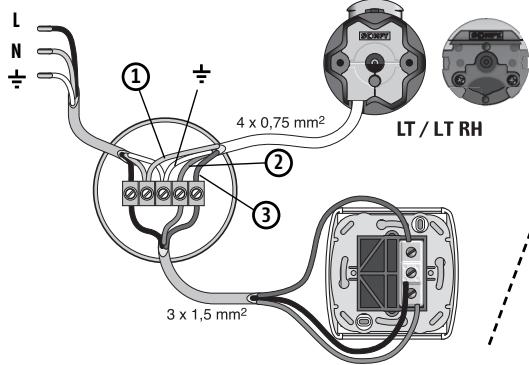

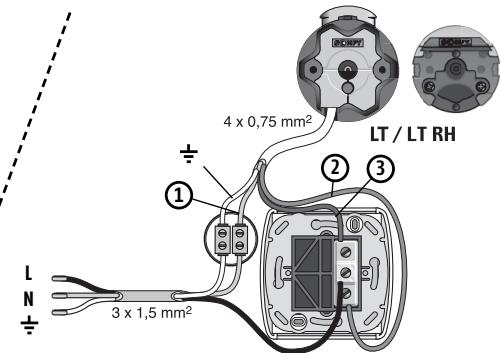

Vérifier 230 V / 50 Hz. (1) Bleu (2) Noir (3) Vert-jaune

Vert-jaune

5 Réglage des fins de course

Préparation : Enlever le cache jaune et enfoncer les 2 boutons-poussoirs (jaune et blanc).

câblage

Réglage de la fin de course haute

Réglage de la fin de course basse

Mise en garde

Ne pas brancher 2 inverseurs sur un moteur.

Ne pas brancher 2 moteurs sur un inverseur.

Former une goutte avec le câble d'alimentation.

Ne pas brancher l'appareil sur une double prise ou une multiprise.

Ne pas immerger.

Éviter les chocs.

Éviter les chutes

Ne pasPERCER

Dépannage

LE MOTEUR NE FONCTIONNE PAS :

Vérifier :

• le câblage du moteur
• le contact thermique (attendre le refroidissement du moteur)
• la conformité du câble utilisé (4 conducteurs)

L'APPAREILLAGE S'ARRÊTE TROP TÔT :

Vérifier :

• le fonctionnement des fins de course pendant la rotation du moteur
• que la couronne d'entraînement est bien solidarisée au tube
• que les fins de course du moteur soient bien réglées

Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.somfy.com, rubrique CE.

www. somfy. fr

N° Actipro : 0820374374

Vous pouvez retrouver cette notice sur la Soluthèque Somfy :

www.somfy.com/solutheque
