INTEO CHRONIS RTS - Commande de motorisation SOMFY - Notice d'utilisation et mode d'emploi gratuit

Tension de service	2 x 1,5 V DC (Pile-Type Micro)
Classe de protection	IP 30 - pas de montage à l'extérieur
Température de service	-5°C jusqu'à +40°C
Dimensions (HxLxP)	80 x 80 x 22 mm
Garantie	2 ans
Portée radio	Jusqu'à 300 mètres en plein air, environ 20 mètres à l'intérieur
Fonction horloge	Programmation hebdomadaire montée et descente
Fonction saisonnière	Heures de commutation adaptées aux saisons
Fonction sécurité	Générateur aléatoire pour simulation présence
Nombre de canaux	Non précisé
Type de piles	Micro piles 1,5 V
Mode de transmission	Radio fréquence
Installation	Murale, intérieur uniquement
Poids	Non précisé
Utilisation	Commande volets roulants et stores extérieurs motorisés

FOIRE AUX QUESTIONS - INTEO CHRONIS RTS SOMFY

Comment réinitialiser le SOMFY INTEO CHRONIS RTS ?

Pour réinitialiser le SOMFY INTEO CHRONIS RTS, maintenez enfoncé le bouton 'PROG' pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela effacera toutes les programmations précédentes.

Pourquoi le télécommande ne fonctionne-t-elle pas ?

Vérifiez si les piles de la télécommande sont correctement insérées et si elles ne sont pas à plat. Remplacez-les si nécessaire.

Comment programmer un nouvel appareil avec le SOMFY INTEO CHRONIS RTS ?

Pour programmer un nouvel appareil, appuyez sur le bouton 'PROG' sur le SOMFY INTEO CHRONIS RTS, puis sur le bouton de l'appareil que vous souhaitez ajouter. Attendez que le voyant clignote pour confirmer la programmation.

Le SOMFY INTEO CHRONIS RTS ne réagit pas aux commandes, que faire ?

Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le SOMFY INTEO CHRONIS RTS. Vérifiez également que l'appareil est bien alimenté et fonctionne correctement.

Comment modifier les horaires de programmation ?

Pour modifier les horaires de programmation, accédez au mode programmation en appuyant sur le bouton 'PROG', puis suivez les instructions du manuel pour ajuster les horaires selon vos besoins.

Puis-je utiliser le SOMFY INTEO CHRONIS RTS avec d'autres marques ?

Le SOMFY INTEO CHRONIS RTS est conçu pour fonctionner avec des appareils compatibles RTS. Vérifiez la compatibilité des appareils avant de tenter de les programmer.

Comment vérifier le niveau de batterie de la télécommande ?

Il n'y a pas d'indicateur de niveau de batterie sur la télécommande. Si vous rencontrez des problèmes de fonctionnement, il est conseillé de remplacer les piles.

Que faire si le SOMFY INTEO CHRONIS RTS ne se connecte pas au réseau ?

Assurez-vous que le SOMFY INTEO CHRONIS RTS est à portée du réseau et que le réseau fonctionne correctement. Vous pouvez essayer de redémarrer l'appareil.

Comment effectuer une mise à jour du SOMFY INTEO CHRONIS RTS ?

Les mises à jour du SOMFY INTEO CHRONIS RTS se font généralement via l'application Somfy si disponible. Consultez le site web de Somfy pour les instructions spécifiques.

MODE D'EMPLOI INTEO CHRONIS RTS SOMFY

Chronis RTS est l'horloge programme radio de la nouvelle gamme de commandes inteo de SOMFY pour la manœuvre de vos volets roulants ou stores extérieurs motorisés. Les ordres étant transmis par radio, les travaux d'installation se trouvent considérablement réduits. La portée des ondes radio atteint jusqu'à 300 mètres en plein air et environ 20 mètres à l'intérieur d'un bâtiment. Chronis RTS autorise plusieurs modes de fonctionnement permettant de répondre aux besoinions personnels de l'utilisateur par simple pression sur un bouton:

Horloge hebdomadaire:

Possibilité de programmer des heures de MONTÉE et de DESCENTE différentes pour chaque jour de la semaine.

• Fonction Cosmic (fonction saisonnière):

Les heures de commutation pour l'ouverture et la fermeture automatiques sont adaptées aux saisons.

• Fonction SEC (fonction de sécurité/générateur aléatoire):

Gréce à un mode opératoire spécial (choisi par l'utilisateur), Chronis Uno donne l'impression d'une maison habitée (les fonctions sont déclenchées automatiquement avec un décalage de +/- 15 minutes par rapport aux heures de commutation programmes).

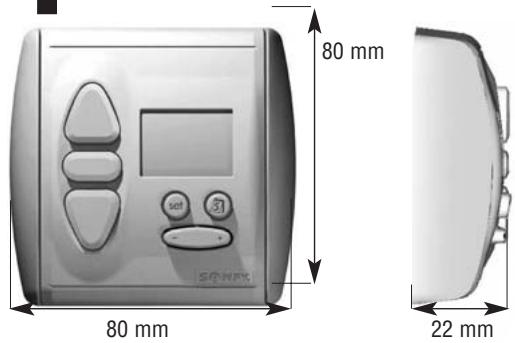

1 Données technique

Tension de service: 2 x 1,5 V DC (Pile-Typ Micro)
- Classe de protection: IP 30 → pas de montage à l'extérieur
- Température de service: +5°C jusqu'à +40°C
- Dimensions (HxLxP): 80 x 80 x 22 mm
- Garantie: 2 ans

2 Montage: Veuillez dire attentivement la notice

La portée des télécommandes radio est limitée d'une part afin d'assurer le respect des prescriptions légales applicables aux installations radio, et d'autre part du fait de la configuration duBATIMENT. Lors de l'élaboration du projet, on devra donc s'assurer qu'une réception radio suffisante est assurée.

Pour ne pas gêner la réception, on devra également veiller lors de l'installation à ce qu'une distance minimale de 30 cm entre un Chronis RTS et un récepteur radio soit respectée.

Les Chronis RTS ne doivent pas etre installes a proximite immediate de surfaces metalliques. Des emetteurs locaux puisants (p.ex.: casques ecouteurs radio) dont la frquence d'émission est identique a celle du Chronis RTS peuvent entrainer des perturbations du fonctionnement.

A MONTAGE

L'appareil est fourni avec les piles en place. Un ruban isolant est placé entre une borne de la pile et le contact! Ce ruban doit être retiree avant le montage.
L'heure est affichee sur le visuel!

Nota: Avant le montage, vérifier si une liaison radio suffisante est assurée à l'emplacment prévu!

Vissez le support avec de vis dans la paroi.

Placer le Chronis RTS dans son support mural par le haut.

Clipsez la plaque frontale.

Plaque frontale

Chronis RTS

3

Liaison radio:

Le mode opérate pour l'apprentissage d'un Chronis RTS en vue des liaisons avec le récepteur radio dépend du type de récepteur utilisé. On devra donc suivre fidèlement les instructions détaillées du processus d'apprentissage fournies dans la notice d'utilisation jointe au récepteur radio SOMFY RTS utilisé.

Touch de programmation

B APPRENTISSAGE

Activez le récepteur que vous utilisez.
- Appuyez sur la touche de programmation du Chronis RTS.
Le visuel affiche «Prog.» Maintenez la touche enfoncée jusqu'à ce que le récepteur RTS confirme l'accompilissement du processus d'apprentissage.

4

Programmation:

C MONTAGE INITIAL

La commande quitte automatiquement le menu de saisie si aucune entrée n'est effectuée en l'espace de 20 secondes environ. Les réglages effectuels jusqu'ici ne seront pas mémorisés.

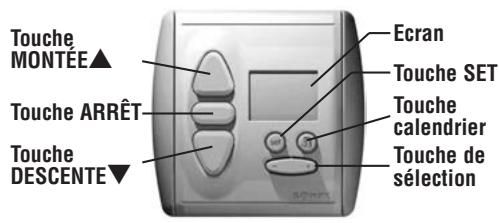

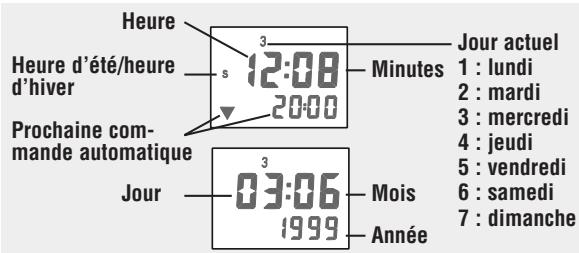

C.1 Heure d'été / heures d'hiver

Pour pouvoir programmer les heures de commutation, il faudra d'abord régler l'heure d'établit ou d'hiver. L'appareil a été régé sur l'heure d'hiver avant de quitter l'usine.

Passage de l'heure d'hiver à l'heure d'été

1. Appuyez brievement sur la touche SET l'heure clignote
2. Appuyez sur la touche pendant plus de 5 secondes S apparait sur l'écran = heures d'été
3. Appuyez brievement sur la touche SET (mémorisation)
   affichage de l'heure
   Passage de l'heure d'été à l'heure d'hiver
4. Appuyez brievement sur la touche SET l'heure clignote
5. Appuyez sur la touche pendant plus de 5 secondes W apparait sur l'écran = heures d'hiver
6. Appuyez brievement sur la touche SET (mémorisation) → affichage de l'heure

C.2 Réglage de l'heure

Pour pouvoir programmer les heures de commutation, il faudra d'abord régler l'heure d'éta ou d'hiver. L'appareil a eté regle sur l'heure d'hiver avant de quitter l'usine (cf. C.1).

1. Appuyez brievement sur la touche SET l'heure clignote
2. Reglez l'heure à l'aide de la touche
3. Appuyez brièvement sur la touche SET (mémorisation) l'heure affichée cette de clignoter

C.3 Réglage de la date

1. Appuyer brievement sur la touche ⑤ 'la date est affichee (l'ecran affichera de nouveau l'heure si aucune entree n'est effectuee en l'espace de 10 secondes)
2. Appuyez brievement sur la touche SET le jour calendrier clignote
3. Sélectionnéz le jour calendrier à l'aide de la touche
4. Appuyez brievement sur la touche le mois clignote
5. Sélectionné le mois à l'aide de la touche
6. Appuyez brievement sur la touche l'année clignote
7. Sélectionnez l'année à l'aide de la touche
8. Appuyez brièvement sur la touche SET (mémorisation) → l'année affichée cesse de clignoter. L'heure est à nouveau affichée

Le jour deILAme est regle automatique.

D SELECTION DU MODE OPÉRATOIRE

Chronis Uno dispose de cinq modes opérateires différents qui activent, en pressant sur une touche, diverses fonctions conformes aux besoiniers personnels de l'utilisateur.

D.1 Programme hebdomadaire ( + heures régée ou + heures régée Ex. ill. 20:00)

L'installation s'ouvre ou se ferme automatiquement aux heures d'ouverture et de fermeture mémorisées. Les heures programmées à l'usine sont 06:00 heures pour l'ouverture et 20:00 heures pour la fermeture. D'autres heures pourront être programmées pour chaque jour de la semaine. Le jour deSEAime auquel I'heure reglee se refere est always affiche de maniere clignotante sur I'ecran.

• Modification du programme hebdomadaire ( + heures régée ou + heures régée):

• Appuyez sur la touche SET jusqu'à ce que le programme hebdomadaire (▼ + heures régée ou ▲+ heures régée) s'affiche

• Appuyez brievement sur la touche SET l'heure clignote
• Appuyez brievement sur la touche l'heure de commutation «MONTEE» (UP) (heure à laquelle l'installation sera ouverte) clignote. L'écran affichera de nouveau l'heure si aucune entrée n'est effectuée en l'espace de 10 secondes.
• Appuyez sur la touche et selectionnez le jour pour lequel l'heure de commutation devra etre programmée. Vouss pourrez aussi selectionner tous les jours de la semaine (1234567)
• Programmez l'heure de commutation «MONTEE» (UP) à l'aide de la touche
• Appuyez brievement sur la touche l'heure de commutation «DESCENTE» (DOWN) clignote (heure à laquelle l'installation sera fermée)
• Programmez l'heure de commutation «DESCENTE» (DOWN) à l'aide de la touche
• Si vous le souhaitez, Sélectionné le jour suivant à l'aide de la touche et repêzez les opérations (3) à (7)
• ÀpRES la saisie, appuyez brievement sur la touche SET (mémorisation) l'heure est affichée

Le message «AUS» (OFF) sera affiché sur l'écran au cas où l'on essaierait d'entrée une heures de «MONTÉE» (UP) ou de «DESCENTE» (DOWN) ultérieure à 23:59 à l'aide de la touche

D.2 Fonction de sécurité/vacances (mode opératione SEC)

En seLECTIONnant ce mode opératione, vous simulerez votre présence chez vous même en cas d'absence. L'installation s'ouvrira et se fermera en fonction d'un hora aléatoire. Les heures d'ouverture et de fermeture varieront automatiquement de +/- 15 minutes par rapport aux heures mémorisées dans le programme hebdomadaire (générateur aléatoire).

1. Maintenez la touche SET appuyee jusqu'à ce que SEC soit affiché sur l'écran → générateur aléatoire activé

D.3 Cosmic 1 (mode opératione COS 1)

En seLECTIONnant ce mode opératione, l'installation s'ouvrira et se fermera approximativement au lever et au coucher du soleil (s'adapte automatiquement aux saisons).

L'entrée d'une heures de différence permit de décaler individuellement les procédures d'ouverture et fermeture de +/- 1 h 59 min. au maximum en fonction du lever ou du coucher du soleil.

L'entrée d'heures de blocage permet en particulier d'éviter que des ordres d'ouverture ou de fermeture soient transmis trop tôt ou trop tard durant les mois d'éte.

Heure de différencé:

L'entrée de +1 heures de différence pour l'ouverture de l'installation signifie que l'ouverture aura lieu 1 heures après le lever du soleil. L'entrée de -1 heures de différence déclenchera l'ouverture 1 heures avant le lever du soleil.

Heure de blocage:

En juin, le soleil se lève juste après 05:00 heures. Vous souhaitez toute fois que l'installation s'ouvre au plus tôt à 07:00 heures. Pour ce faire, entrez l'heure de blocage 07:00 heures pour la MONTEE (UP). Le soleil se couche à env. 21:40. Si vous souhaitez que l'installation se ferme au plus tard à 21:00 heures, entrez l'heure de blocage 21:00 heures pour la DESCENTE (DOWN).

L'heure de blocage réglee à l'usine est 06:00 heures pour la MONTEE (UP) et 20:00 heures pour la DESCENTE (DOWN). Si vous souhaitez que l'ouverture et la fermetre ne soient pas influencées par les heures de blocage, réglez l'heure de blocage UP sur 05:00 heures et l'heure de blocage DOWN sur 22:00 heures.

Réglage de l'heure de différence

1. Maintenez la touche SET appuyée jusqu'à ce que COS 1 soit affché sur l'écran
2. Appuyez brievement sur la touche SET l'heure clignote et l'ordre de commande suivant est affiché
3. Appuyez brievement sur l'hour de différence pour la MONTEE (UP) clignote 0 000
4. Modifiez l'heure de différence pour la MONTÉE (UP) à l'aide de la touche
5. Appuyez brievement sur la touche l'heure de différence pour la DESCENTE (DOWN) clignote
6. Modifiez l'heure de différence pour la DESCENTE (DOWN) à l'aide de la touche
7. Appuyez brievement sur la touche SET (mémorisation) les heures de différence sont mémorisées et l'heure est affichée

Réglage de l'heure de blocage

1. Maintenez la touche SET appuyée jusqu'à ce que COS 1 soit affché sur l'écran
2. Appuyez brievement sur la touche SET l'heure clignote et l'ordre de commande suivant est affché
3. Appuyez deux fois brieyement sur l'heure de blocage pour la MONTEE (UP) 600
4. Modifiez l'heure de blocage pour la MONTÉE (UP) à l'aide de la touche
5. Appuyez deux fois brivement sur la touche l'heure de blocage pour la DESCENTE (DOWN) clignote 52000
6. Modifiez l'heure de blocage pour la DESCENTE (DOWN) à l'aide de la touche
7. Appuyez brievement sur la touche SET (mémorisation) les heures de blocage sont mémorisées et l'heure est affichée

D.4 Cosmic 2 (mode opératione COS 2)

Les heures d'ouverture du mode Cosmic 2 correspondant aux heures mémorisées dans le programme hebdomàtaire. Les heures de fermeture dépendant toute fois du programme Cosmic 1 (heures de différence et de blocage comprises).

La programmation ne pourra pas etre modifie dans le mode operatoire Cosmic 2. Elle ne pourra etre effectue que dans le programme hebdomadaire et le programme Cosmic 1.

D.5 Mode opératione OFF (hors service)

Toutes les fonctions automatiques sont hors service. Seuls les ordres entrés manuellement seront exécutés.

Fonction automatique HORS SERVICE:

1. Appuyez brievement sur le signe + de la touche AUS (OFF) apparait sur l'écran. Fonction automatique EN SERVICE:
2. Appuyez brièvement sur le signe - de la touche l'heure est affichée sur l'écran.

É ORDRES D'OUVERTURE ET DE FERMETURE / ARRÊT

1. Appuyez brievement sur les touches ou l'installation se dirige vers le haut ou vers le bas.
2. Appuyez brievement sur la touche ARRET l'installation s'arrête.

F CARACTERISTIQUES DE LA PILE

Chronis RTS/RTS L est alimenté par deux piles alcalines-manganèse usuelles de 1,5 V (type Micro/AAA). L'autonomie des piles est d'environ 3 ans, compte tenu de 4 ordres de manœuvre en moyenne par jour. Lorsque la tension des piles faiblit, le contraste du visuel faiblit. Si les données affichées ne sont plus visibles, les piles doivent être remplacées!

Replacement des piles:

Retirez soigneusement le couvercle du Chronis RTS à l'aide d'un petit tournevis
Retirez le Chronis RTS/RTS L de son support en le tirant par le haut.
- Remplacez les piles vides se trouvant au dos du Chronis RTS Prenez soit de respecter la polarité indiquée sur l'appareil!
Veuillez eliminer les piles usées en les plaçant dans un conteneur prévu à cet effet.

Après un changement de pile, la date et l'heure doivent être régles de nouveau (pas sur le modele avec horloge DCF). Les heures de commutation demeurent inchangées, celles-ci étant mémorisées de façon permanente.

6 Fonctionnement défecteurs:

• Pas d'affichage sur le visuel.	→ Vérifiez si le ruban isolant a bien eté retire de la pile.
• L'horloge ne fonctionne pas.	→ Retirez la pile et la remette en place.
• Les ordres de manœuvre automatiques ne sont pas exécutés.	→ Modifier la position du Chronis RTS.
• LED de l'émetteur RTS clignote mais la commande n'est pas transmise.	1. Appuyez sur la commande de secours du récepteur RTS. 2. Vérifiez la programmation. 3. Vérifiez si le câblage de l'opérateur et du récepteur a été effectué correctement.
• LED de l'émetteur RTS et du récepteur RTS s'allument mais l'opérateur reste immobile.	1. Appuyez sur la commande de secours du récepteur RTS. 2. Vérifiez le câblage de l'installation et l'alimentation de l'opérateur.
