MODE D'EMPLOI DIGIPAD RADIO RTS SOMFY

(Voir informations sur www.somfy.fr)

Somfy SAS dans un souci constant d'évolution et

d'amélioration peut modifier le produit sans préavis. Photos non contractuelles.

Somfy SAS, capital 20.000.000 Euros, RCS Bonneville

303.970.230 01/2008

Principes de fonctionnement

Le Digipad radio RTS est une commande murale sans fil à accès codé.

Le Digipad permet de commander 2 moteurs distincts à l'aide de 2 touches de commande. Il est compatible avec tous les moteurs, même ceux antérieurs à 2006 (cf. paragraphe 2.3.).

Des codes utilisateurs limitent l'usage des touches de commande aux personnes autorisées :

1 code principal valuable pour les 2 touches de commande,
- 2 codes secondaires par touche de commande pour donner un accès partiel et momentané à la propriété (l'enregistrement de codes secondaires est optionnel).

Les codes utilisateurs de 4, 5 ou 6 caractères, au besoin, se composent avec les chiffres de 0 à 9 et le A.

Le Digipad est muni d'une fonction retro-éclairage des touches en cas de faible luminosité.

Le Digipad fonctionne avec une pile 3V, type CR 2450.

Conformité

Par la presente, Somfy déclare que l'appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce. Utilisable en UE, CH et NO.

Sécurité

Généralités

Toujours dire cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy.

Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

Cette notice décrit l'installation, la mise en service et le mode d'utilisation de ce produit.

Toute utilisation hors du domaine d'application définir par Somfy est non conforme. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Consignes générales de sécurité

Ne pas laisser les enfants jouer avec le système de commande.

Conditions d'utilisation

Ne jamais installer le produit à proximité de surfaces métalliques.

Contrôler la portée radio avant de fixer le produit. La portée radio est limitée par les normes de régulation des appareils radio.

L'utilisation d'appareil radio (par exemple un casque radio hi-fi) utilisant la même fréquence peut réduire les performances du produit.

Description

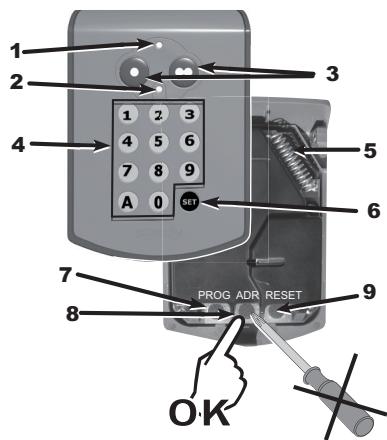

N°	Nom		Fonction
1	Voyant	haut	Information sur l'émission d'une commande radio
2		bas	Information sur l'état du Digipad (clignotant = verrouillé)
3	Touches de commande		Commande de moteur (1 touche par moteur)
4	Touches alpha-numériques		Saisie de code
5	Antenne
6	Touches SET		Accès au mode programmation
7	Touches*	RESET	Mise en service du Digipad (pour une 1ère utilisation) Verrouillage du Digipad
8		PROG	Mémorisation d'un moteur pour store ou volet roulant
9		ADR	Changement de radio (pour un moteur antérieur à 2006) Réinitialisation du Digipad (retour à la configuration usine)

• Ne pas utiliser de toumevis ou autre object pointu pour appuyer sur ces touches. Utiliser le doigt.

	LÉGENDE		LÉGENDE
Code principal	<1s>	Appui court
Code secondaire	>1s>	Appui long
Voyant/lampe : étéint	...	Appui jusqu'à
Voyant/lampe : allumé	...	Ouverture totale du portail
Voyant/lampe : clignotant	...	Ouverture partielle du portail
Voyant/lampe : clignotant lentement	...2mn	À faire dans les deux minutes

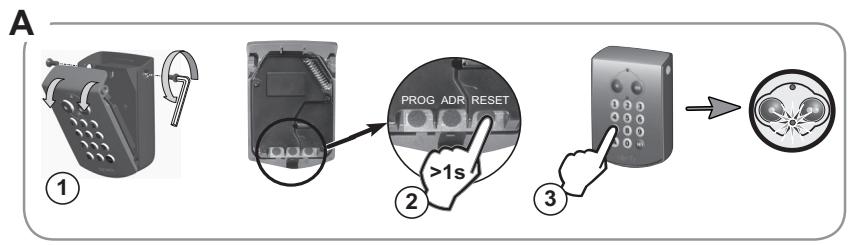

1. Mise en service (pour une 1ère utilisation) [fig.A]

1. Ouvrir le Digipad avec la clé fournie.
2. Appuyer sur la touche RESET.
3. Vérifier que le Digipad soit mis en service en appuyant sur une touche du clavier. Si levoyant du bas s'allume, le Digipad est mis en service. S'il ne s'allume pas, appuyer à nouveau sur la touche RESET et vérifier qu'il soit mis en service.

2. Mémoriser le Digipad

Le Digipad fonctionne comme un émetteur classique (par exemple une télécommande), la notice du moteur peut donc être utilisé pour memoriser le Digipad.

2.1. Préconisations

Ne pas toucher l'antenne pendant les opérations de mémorisation.

Pour mémoriser le Digipad sur l'électronique d'un moteur Axovia, poser le Digipad sur la cible pendant l'opération.

Le Digipad se verrouillant automatiquement au bout de 30 s, l'appui sur la touche de commande à memoriser sur l'électronique du moteur doit être réalisé avant la fin de ce déliai.

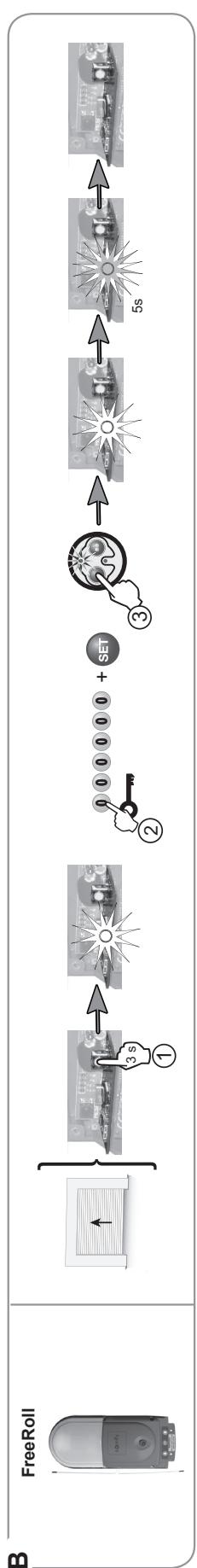

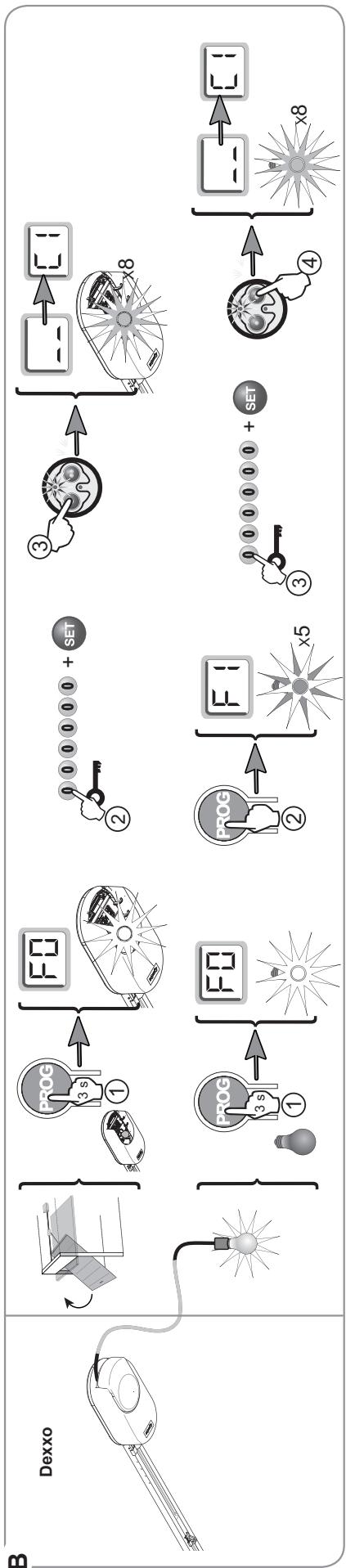

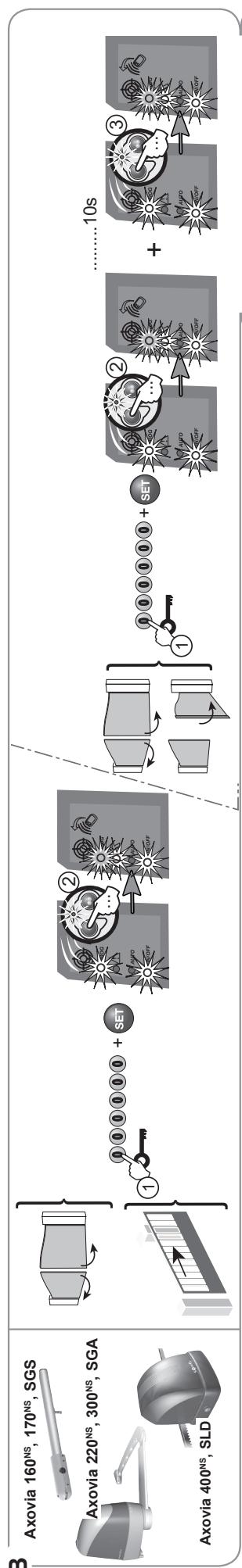

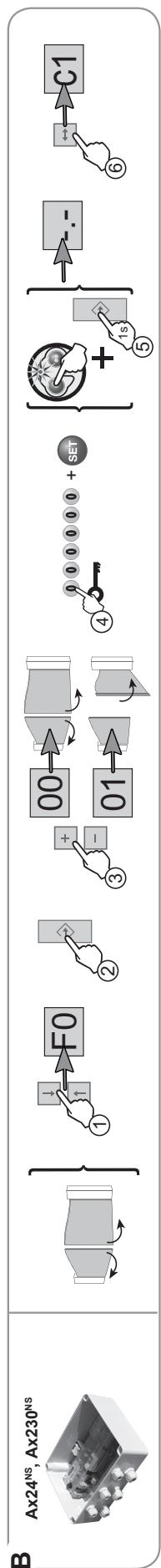

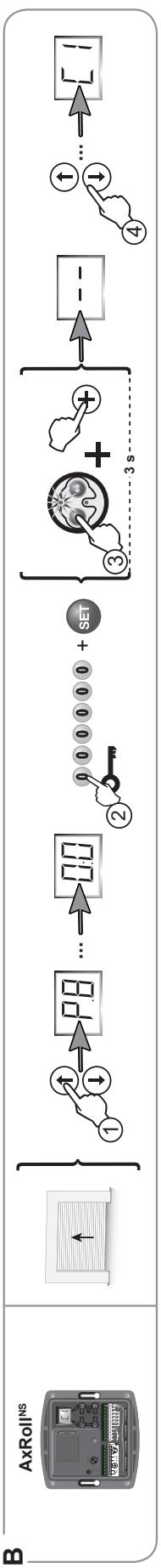

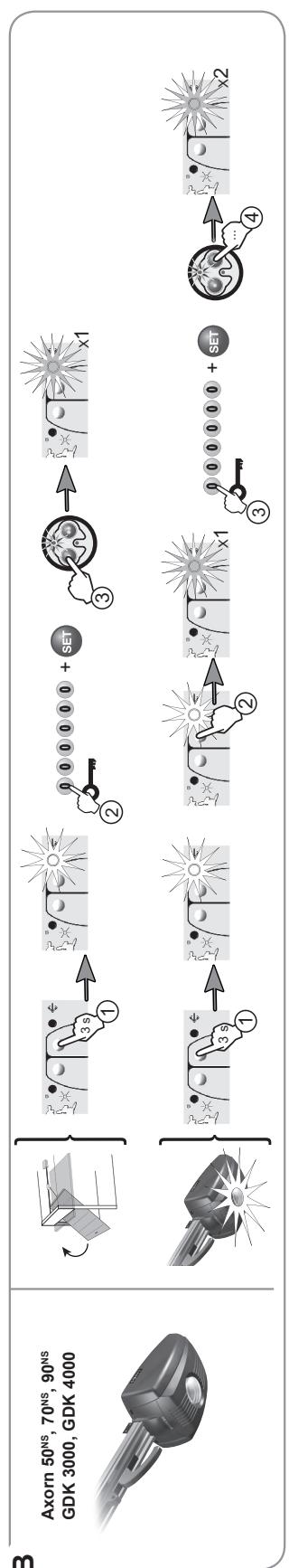

2.2. Mémoriser le Digipad sur un moteur postérieur à 2006 [fig.B]

Réaliser l'opération décrite page 5 ou 6 selon le moteur concerné.

Suite à cette opération, un apprenticeage des courses est nécessaire pour les moteurs Axovia, SGS, SGA, SLD (début de l'apprentissage vantaux entre-ouverts pour vérifier le démarrage en ouverture).

2.3. Cas des moteurs Axorn et Axovia antérieurs à 2006 [fig.C]

En 2006, Somfy a changé son protocole radio pour moteurs de portails et portes de garage.

Le Digipad est compatible avec les protocoles radio antérieur et postérieur à 2006. Chaque touche de commande peut être configurée individuellement.

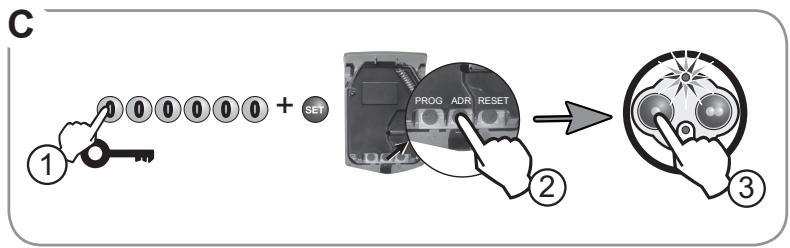

a) Changer le protocole radio d'une touche de commande du Digipad

1. Taper le code principal (000000 sur un Digipad neuf ou réinitialisé) et.Valider avec la touche SET.
2. Appuyer sur la touche ADR.
3. Pendant que levoyant clignote (10 s), appuyer sur la touche de commande

souhaitée. Le protocole radio est changé pour cette touche de commande du Digipad.

b) Mémoriser le Digipad sur le moteur antérieur à 2006

1. Taper le code principal (000000 sur un Digipad neuf ou réinitialisé) et.Valider avec la touche SET.
2. Suivre les instructions «Mémorisation de télécommande» décrites sur la notice du moteur Axorn ou Axovia antérieur à 2006. Pour les autres moteurs antérieurs à 2006, nous consulter.

Astuce [fig.D]

Pour savoir dansquel protocole radio est une touche,taper le code principal et faire un appui long (20 s) sur la touche.

Si levoyant du haut clignote 10 s puis :

• s'eteint => le protocole radio est postérieur à 2006
• reste allumé => le protocole radio est antérieur à 2006.

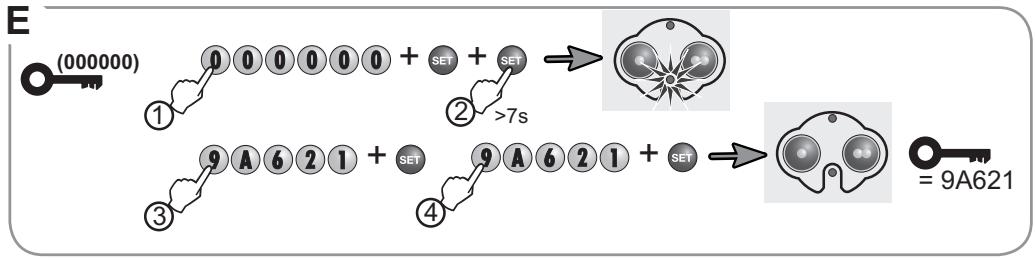

3. Changer le code principal [fig.E]

Par défaut, le code principal est 000000 sur un Digipad neuf.

Pour changer le code principal :

1. Taper le code principal et valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'allume (environ 7 s). Le voyant du bas reste allumé.
3. Taper le code de votre可以选择 et valider avec la touche SET. Le voyant du bas s'esteint puis se rallume.
4. Taper à nouveau ce code et.Valider avec la touche SET. Le voyant du bas s'eteint.

Le code principal est enregistré.

4. Utiliser le Digipad

Les commandes ne sont actives que si les touches de commande sont déverrouillées.

4.1. Déverrouillage

Le code principal permet de déverrouiller les 2 touches de commande pour autoriser la commande de 2 moteurs.

Un code secondaire permet de déverrouiller une seule touche de commande à la fois.

4.2. Verrouillage

Le Digipad se verrouille automatiquement 30 s après le dernier appui sur une touche de commande.

4.3. Utiliser le Digipad

1. Taper le code principal ou secondaire.
2. Appuyer sur la touche de commande du moteur à actionner. Le voyant du haut clignote.

Les appuis successifs sur une meme touche de commande entrainent le fonctionnement suivant du moteur : Ouverture, Stop, Fermetre, Stop, Ouverture ...

Pour les moteurs de portail ou de porte de garage dotés d'une fonction ouverture totale ou partielle, si elle est programmée, chaque touche de commande permet le fonctionnement en ouverture partielle (appui court < 1 s) ou totale (appui long >2 s).

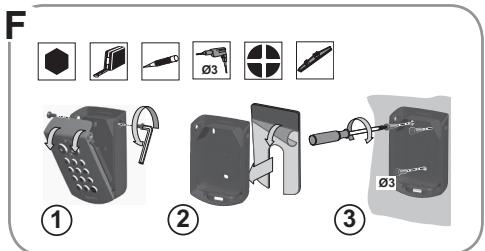

5. Fixer le Digipad [fig.F]

Avant de fixer le Digipad, vérifier son bon fonctionnement depuis l'emplacement de fixation prévu.

1. Coller le joint néoprène à l'arrière du Digipad.
2. Maintenir le fond du Digipad contre le mur et repérer les trous de perçage.
3. Fixer le fond du Digipad au mur.
4. Refermer le Digipad.

6. Programmer les codes secondaires

L'attribution d'un code secondaire à une touche de commande permet d'autoriser l'accès à une partie seulement de la propriété (par exemple en attribuant le code secondaire à la touche de commande du portail de la propriété). L'autorisation d'accès peut être-temporaire, le code secondaire pouvant être effacé à tout moment par le propriétaire.

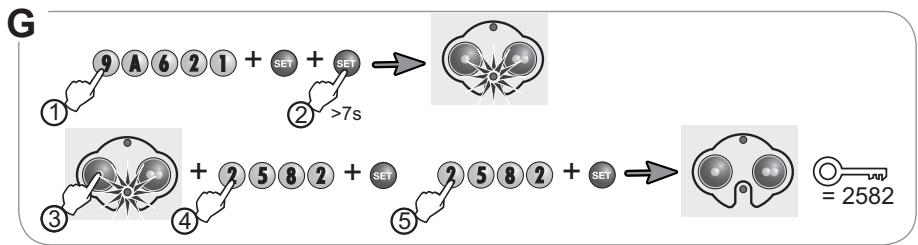

6.1. Enregistrer un code secondaire [fig.G]

1. Taper le code principal et.Valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que levoyant du bas s'allume (environ 7s).Le voyant du bas reste allumé.

1. Appuyer sur la touche de commande à laquelle un code secondaire doit être attribué.
2. Taper un code secondaire et valider avec la touche SET. Le voyant du bas s'eteint puis se rallume.
3. Taper à nouveau ce code et.Valder avec la touche SET. Le voyant du bas s'eteint.
4. Vérifier la validité du code secondaire (voir page suivante).

Pour vérifier la validité du code secondaire :

• attendre 30 s le verrouillage automatique du Digipad,
• déverrouiller le Digipad avec le code secondaire,
• appuyer sur la touche de commande associée à ce code :
• si levoyant du haut clignote,le code secondaire est valide,
• si levoyant du bas clignote,le code secondaire n'est pas valide.Recommencer la procedure d'enregistrement d'un code secondaire depuis le début.

Astuce : pour raccourcir le délambdau verrouillage automatique, ouvrir le Digipad et appuyer sur la touche RESET. Le Digipad est verrouilé.

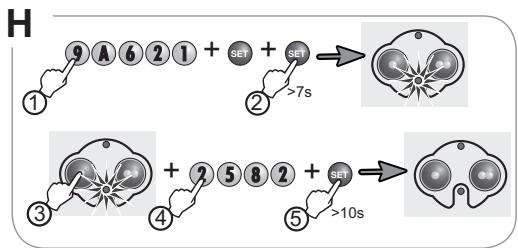

6.2. Effacer un code secondaire connu [fig.H]

1. Taper le code principal et valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que levoyant du bas s'allume (environ 7 s).
3. Appuyer sur la touche de commande à laquelle le code secondaire est attribué.
4. Taper le code secondaire à effacer.
5. Appuyer sur la touche SET jusqu'à ce que levoyant du bas s'éteigne (environ 10 s).

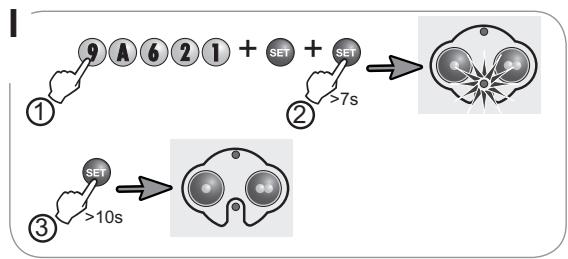

6.3. Effacer tous les codes secondaires [fig.l]

1. Taper le code principal et valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que levoyant du bas s'allume (environ 7s).
3. Appuyer sur la touche SET jusqu'à ce que levoyant du bas s'éteigne (environ 10 s).

7. Dépannages

7.1. Aucun movement

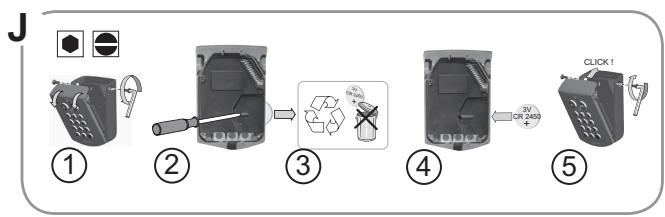

Levoyant du haut resté éteint =>pile usée:la changer [fig.J]

Levoyant du haut clignote à l'appui >changer le protocole radio sur la touche de commande. [fig.C]

7.2. Code principal oublie et réinitialisation complete [fig. K]

Le Digipad doit être réinitialisé : effacement des mémorisations, retard des codes et du protocole radio en configuration d'usine.

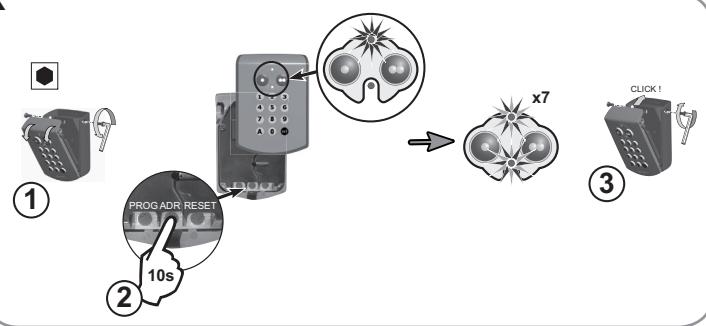

Pour réinitialiser le Digipad :

1. Ouvrir le Digipad avec la clé fournie.
2. Appuyer sur la touche ADR (environ 10 s). Le voyant du haut s'allume pendant l'appui puis les 2 voyants clignotent 7 fois. Le Digipad est réinitialisé.
3. Refermer le Digipad.
4. Recommencer l'installation complète : mémorisations, changement de code principal, etc.

K

7.3. Erreurs de saisie de code

7.3.1. Début de saisie de code incorrect

Poursuivre en saississant le bon code et valider avec la touche SET ou avec une touche de commande. Seuls les derniers chiffres tapés seront pris en compte.

7.3.2. Plusieurs saisies de codes erronés

Levoyant du bas clignote rapidement à l'appui sur n'importe qu'elle touche.

5 codes errones differents ont ete saisis successivement. Par securite, le Digipad est verrouillé pendant 5 mn.

Attendre 5 mn.
