IKE 178-6 - Réfrigérateur Küppersbusch - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable
Marque	Küppersbusch
Modèle	IKE 178-6
Hauteur (cm)	177,5
Largeur (cm)	55,6
Profondeur (cm)	54,8
Poids net (kg)	62
Classe énergétique	A++
Consommation annuelle (kWh)	180
Niveau sonore (dB)	38
Capacité brute réfrigérateur (L)	280
Capacité brute congélateur (L)	0
Type de commande	Électronique
Température ambiante admissible	10 °C à 43 °C
Dégivrage	Automatique (No Frost)
Porte réversible	Oui
Éclairage intérieur	LED
Nombre de clayettes	4
Nombre de balconnets	3
Alimentation électrique	220-240 V, 50 Hz
Entretien et nettoyage	Utiliser un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs.
Sécurité enfant	Non
Pièces détachées	Disponibles auprès du fabricant
Indice de réparabilité	7,8 / 10

FOIRE AUX QUESTIONS - IKE 178-6 Küppersbusch

Comment régler la température de mon réfrigérateur Küppersbusch IKE 178-6 ?

Utilisez le bouton de réglage thermostatique à l'intérieur du réfrigérateur. Tournez-le sur un chiffre plus élevé pour un froid plus intense (généralement 1-5). La position 3 est recommandée pour une utilisation normale.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez d'abord l'alimentation électrique et la prise. Assurez-vous que le thermostat n'est pas sur '0'. Nettoyez le condenseur à l'arrière si poussiéreux. Si le problème persiste, contactez un technicien agréé.

Comment dégivrer le réfrigérateur IKE 178-6 ?

Ce modèle est équipé du système No Frost, ce qui signifie qu'il n'est pas nécessaire de dégivrer manuellement. Le dégivrage est automatique.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Retirez tous les aliments. Nettoyez les surfaces avec un chiffon doux imbibé d'eau tiède et de liquide vaisselle doux. Rincez et séchez soigneusement avant de rebrancher.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. Suivez les instructions du manuel d'utilisation : démontez les charnières, retournez la porte et remontez-les de l'autre côté.

Que signifie le signal sonore de mon réfrigérateur ?

Le signal sonore peut indiquer une anomalie : porte mal fermée, température trop élevée ou panne. Consultez la notice pour identifier le code d'erreur et l'action à entreprendre.

Comment économiser de l'énergie avec mon réfrigérateur ?

Placez l'appareil dans un endroit frais et aéré. Ne mettez pas d'aliments chauds à l'intérieur. Assurez-vous que les joints de porte sont en bon état. Dégivrez régulièrement si le modèle n'est pas No Frost.

Le réfrigérateur IKE 178-6 dispose-t-il d'un compartiment congélation ?

Non, ce modèle est un réfrigérateur simple sans compartiment de congélation. Il est conçu uniquement pour le stockage au froid positif.

Comment changer l'ampoule d'éclairage ?

L'éclairage est à LED intégrée et ne peut pas être remplacé par l'utilisateur. Si la LED ne fonctionne plus, contactez le service après-vente.

Où trouver le numéro de série et la date de fabrication ?

Le numéro de série (E-Nr.) et la date de fabrication se trouvent sur la plaque signalétique située à l'intérieur du réfrigérateur, généralement sur la paroi gauche ou en haut.

MODE D'EMPLOI IKE 178-6 Küppersbusch

Instructions d'emploi

Gebruiksaanwijzing

Important: Lire attentivement et ranger soigneusement ce mode d'emploi

Réfrigérateur à intégrer

Integreerbare koelkasten

Frigoriferi integrabili

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les meilleures performances.

Informations liées à la protection de l'environnement.

Avertissements importants

Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.

Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.

Usage domestique

• Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
• Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
• Cet appareil est lourd. Faites attention lors de son déplacement.
• Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.
• Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.

- Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des incompétents peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pièces de rechange d'origine.

Sécurité enfants

• Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer!
• En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.

Protection de l'environnement

Le circuit réfrigérant et l'isolation de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone. L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Il faudra éviter d'endommager le circuit réfrigérant, notamment à l'arrière, à proximité du condensateur grillagé. S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Sommaire

Avertissements importants ....18

Elimination ....19

Utilisation Avant la mise en service / Bandeau de commande 19

Compartiment réfrigérateur - Mise en service/Réglage de la température/Equipement intérieur/Conseils ..20

Compartiment congélateur - Réglage de la température / Equipement intérieur / Conseils .....21

Entretien Dégivrage / Nettoyage .....22

Changement de l'ampoule 23

Si quelque chose ne va pas ... / Service après-vente et pièces de rechange .....23

Caractéristiques Techniques 24

Installation Emplacement 24

Branchement électrique 25

Encastrement 25

Elimination

Matériaux de l'emballage

- Les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène

PS<=polystyrène

PP<=polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des anciens appareils

S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation

Avant la mise en service

A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

- L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).

Bandeau de commande

1 Interrupteur d'éclairage

2 Voyant SUPERFROST (jaune) (selon modèle)

- SUPERFROST pour une congélation rapide

3 Touche SUPERFROST (selon modèle)

4 Thermostat et interrupteur MARCHE/ARRET

Compartiment réfrigérateur

Mise en service

• Le thermostat se trouve en haut sur le bandeau de commande de l'appareil. Il sert en même temps d'interrupteur MARCHE/ARRET.
• Une pièce de monnaie est nécessaire pour tourner le thermostat.
• Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).
• L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Réglage de la température

- L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;
- fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.

- La température est réglée automatiquement.

• Position „1“ = température la plus élevée
• Position „6“ = température la plus basse
• Position „O“ = arrêt

Une position moyenne est la plus indiquée.

Equipement intérieur

Tablettes amovibles

• Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

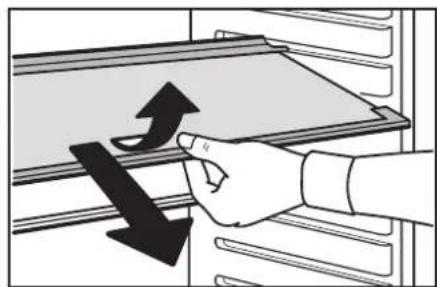

• Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.

- Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

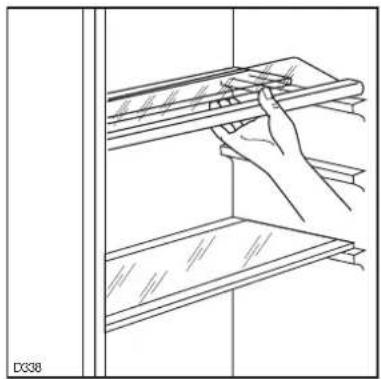

- Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures sur les demi-tablettes postérieures.

Pour permettre une bonne circulation de l'air n'enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

Balconnets de porte

• Il est possible de changer de place le balconnet central.
• Dégagez le balconnet en agissant dans le sens indiqué par les flèches.
• Remontez le balconnet à la hauteur désirée.

Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.

i Conseils

Économie d'énergie

• N'installez pas l'appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation").
• N'ouvrez pas la porte plus longtemps que nécessaire.
• Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est

élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

• Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
• Ne réglez pas la température plus bas que nécessaire.
• Placez les aliments surgelés dans le réfrigérateur pour les dégeler. Le froid des aliments surgelés est ainsi utilisé pour le refroidissement du réfrigérateur.

Réfrigération

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
• Couvrez les aliments, surtout s'ils sont aromatiques.
• Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Oç placer les denrées?

- Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

• Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.
• Fruits et légumes: bac(s) à légumes (une fois nettoyés).
• Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylçne et mettez-les dans les casiers appropriés.
• Lait en bouteille: à placer dans l'un des balconnets de la contrereporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrçter leur maturation. Ils devront alors çtre soigneusement enveloppés.

Compartiment congélateur

Réglage de la température

• Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal.
• Afin de créer une réserve de froid, tournez le thermostat sur la position "6" quelques heures

avant de congeler, ou appuyez sur la touche SUPERFROST (selon modèle). Le voyant jaune s'allume.

• Dans ces conditions, veillez à ce que la température ne descendé pas en dessous de 0°C dans le compartiment réfrigérateur. Dans ce cas il faudra ramener le thermostat sur une position moins froide ou désactiver la fonction SUPERFROST (selon modèle). A cet effet, appuyez à nouveau sur la touche SUPERFROST. Le voyant jaune s'éteint.
• A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins sur la position de froid maximum.

Ramenez ensuite le thermostat sur la position désirée.

Equipement intérieur

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matières plastique s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Conseils

• Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
• Envoleppez les denrées dans du papier d'aluminium ou de polythçne, en éliminant les bulles d'air et en fermant bien les paquets.
• Évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température.
• Ne consommez pas certains produits tels que les bâtonnets glacés des leur sortie du congélateur. La température trçs basse à laquelle ils se trouvent peut provoquer des gelures.
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment ou le produit est acheté et le moment ou il est placé dans le compartiment congélateur.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
• Les aliments dégelés, même partiellement, ne peuvent être recongelés.

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

Dégivrage

Compartiment réfrigérateur

- Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil oc elle s'évapore sans intervention.

- Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Compartiment congélateur

• Dans le congélateur il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 5 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pour effectuer un dégivrage complet procédez de la manière suivante:
• Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
• Tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil.

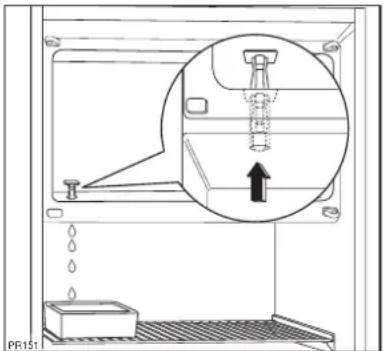

• Maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui

correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure;

• Une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place.
• Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

Nettoyage

N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Pour faciliter le nettoyage les balconnets peuvent çtre aisément enlevés.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiçde et du bicarbonate de soude. Rincez et séchez soigneusement.

Arrèt prolongé

• Débranchez la prise de courant. videz l'appareil, dégivrez-le et nettoyez-le à fond.
• Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

- Avant de remplacer l'ampoule, mettez à l'arrçt l'appareil et débranchez-le.

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. Dévissez la vis de fixation du plafonnier.
2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.
3. Mettez une autre ampoule qui ait la m'çme puissance.

Si quelque chose ne va pas ...

Si l'appareil marche mal, il faut contrôler:

Dérangement Remède
La température à l'intérieur de l'appareil est trop chaude.	La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour. Vérifiez que la porte soit bien fermée. La température ambiante du local est trop élevée.
L'appareil refroidit trop.	La température est réglée trop bas. Mettre temporairement le thermostat sur une température plus élevée.
Le compresseur fonctionne sans interruption	Tourner le thermostat en choisissant une température plus basse. La température ambiante du local est trop chaude. Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empçche son acheminement. De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures. N'ouvrez pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les clayettes.	Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâtonnet se trouvant dans l'orifice.
Bruits	Les bruits sont typiques des appareils frigorifiques. Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigçne selon son état liquide, gazeux ou vaporeux. Dçs que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer. Certaines sources de bruit sont dus à la mise en place de la structure du meuble.

Service après-vente et pièces de rechange

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

• le modèle
  • le numéro de produit (PNC)
  • le numéro de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caractéristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Installation

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant. Veuillez consulter la partie "Emplacement".
• Important: en cas de dommage du câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponible chez le fabricant ou le service après-vente.

Emplacement

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.
• L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Veillez à ne pas obstruer les ouvertures de ventilation.

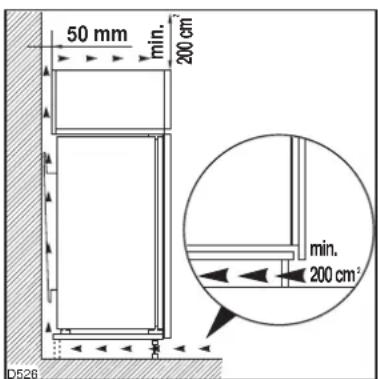

• Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.).

- Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures

suivantes:

Profondeur 50 mm

Largeur 540 mm

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes:

Classe climatique	pour une température ambiante de
SN +10 à +32°C
N	+16 à +32°C
ST	+18 à +38°C
T	+18 à +43°C

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Important

Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et comporte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui toutefois doit être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Encastrement

Voir les instructions de montage ci-jointes.

Après l'encastrement de l'appareil, en particulier après le changement du côté d'ouverture de la porte, veuillez vérifier si le joint de la porte assure une étanchéité correcte tout autour de la porte. Un joint de porte non étanche peut entraîner une formation plus forte de givre et donc une consommation plus élevée d'énergie.

Attention!

La réversibilité de la porte une fois effectuée, contrôlez ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, p.ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.
