ERU 13300 - Réfrigérateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	Electrolux
Modèle	ERU 13300
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids net	35 kg
Volume du réfrigérateur	250 L
Classe énergétique	A+
Consommation annuelle	250 kWh
Puissance nominale	150 W
Alimentation	220-240 V, 50 Hz
Type de froid	Statique (dégivrage manuel)
Éclairage intérieur	Ampoule
Nombre de clayettes	4
Bac à légumes	1
Porte réversible	Oui
Thermostat	Mécanique
Niveau sonore	40 dB
Fluide frigorigène	R600a
Garantie	2 ans
Pièces détachées	Disponibles

FOIRE AUX QUESTIONS - ERU 13300 ELECTROLUX

Comment installer correctement mon réfrigérateur Electrolux ERU 13300 ?

Placez l'appareil sur une surface plane, loin de sources de chaleur et à l'abri de l'humidité. Assurez une ventilation suffisante en respectant les distances indiquées dans la notice. Laissez reposer 2 heures avant de brancher.

Quelle est la température idéale pour le réfrigérateur ?

La température recommandée se situe entre 2°C et 5°C. Utilisez le thermostat pour ajuster. Pour une conservation optimale, évitez les variations brusques.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil et retirez les aliments. Laissez la porte ouverte pour permettre à la glace de fondre. Utilisez un chiffon pour absorber l'eau. Ne jamais utiliser d'outils tranchants.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez que l'appareil est bien branché et que le thermostat n'est pas sur 0. Nettoyez les grilles de ventilation arrière. Si le problème persiste, contactez un professionnel.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un chiffon doux imbibé d'eau tiède et de vinaigre blanc. Rincez à l'eau claire et séchez. Ne pas utiliser de produits abrasifs. Laissez la porte ouverte quelques minutes.

Pourquoi de l'eau s'accumule au fond du réfrigérateur ?

Cela peut provenir d'un orifice d'évacuation obstrué. Nettoyez l'orifice avec un coton-tige. Vérifiez aussi l'état du joint de porte.

Comment changer le sens d'ouverture de la porte ?

Dévissez les charnières et inversez la porte. Suivez les instructions de la notice. Vous aurez besoin d'un tournevis cruciforme.

Quels aliments ne doivent pas être conservés au réfrigérateur ?

Les fruits tropicaux (bananes, avocats) et les tubercules (pommes de terre) doivent être stockés à l'air libre. Certains fromages et herbes aromatiques supportent mal l'humidité.

Comment réduire la consommation électrique ?

Placez l'appareil loin des sources de chaleur, réglez une température modérée (4°C), n'ouvrez la porte que lorsque nécessaire, et dégivrez régulièrement.

Où trouver des pièces détachées pour le modèle ERU 13300 ?

Les pièces sont disponibles auprès des revendeurs agréés et des centres de service Electrolux. Consultez le site internet de la marque ou contactez le service consommateur.

MODE D'EMPLOI ERU 13300 ELECTROLUX

Für den Installateur

Avertissements et conseils importants 16

A l'attention de l'utilisateur

Description de l'appareil 17

Utilisation 18

Nettoyage intérieur 18

Mise en service 18

Réglage de la température 18

Réfrigération 18

Congélation 18

Conservation des produits surgelés 18

Décongélation 19

Fabrication de glaçons 19

Tablettes amovibles 19

Positionnement des balconnets

de la contre-porte 19

Conseils 20

Conseils pour la réfrigération 20

Conseils pour la congélation 20

Conseils pour la surgélation 20

Entretien 21

Dégivrage 21

Nettoyage périodique 22

Nettoyage extraordinaire 22

Arrêt prolongé 22

Changement del'ampoule 22

Service après-vente et pièces de rechange 23

A l'attention de l'installateur

Caractéristique Techniques 23

Installation 24

Emplacement 24

Branchement électrique 24

Préparation de la grille 24

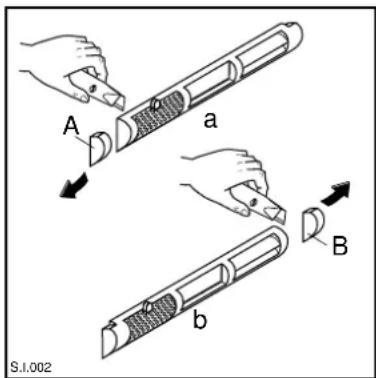

Réversibilité de la porte 25

Réversibilité de la porte du compartiment congélateur 25

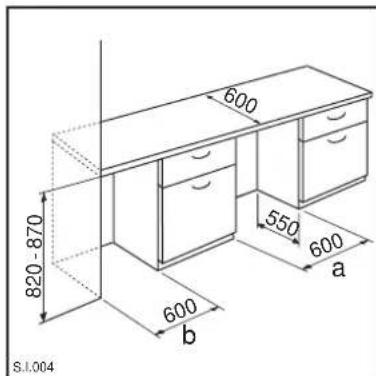

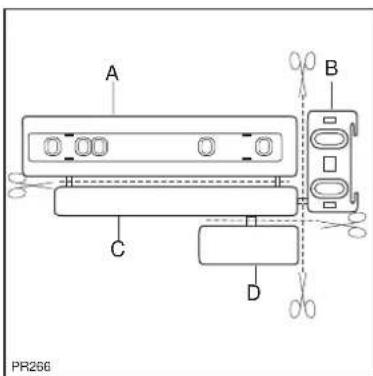

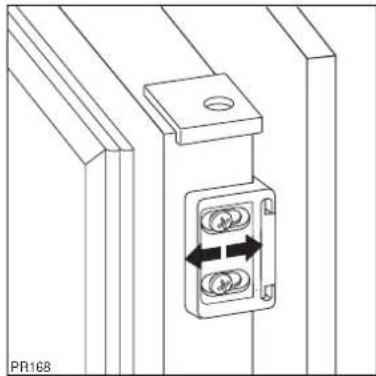

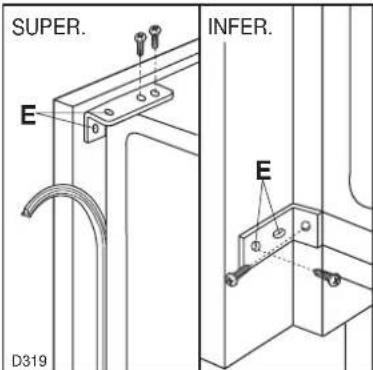

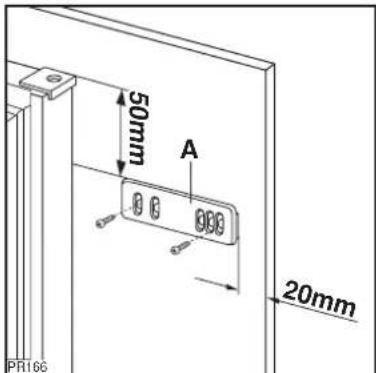

Instructions pour l'encastrement 25

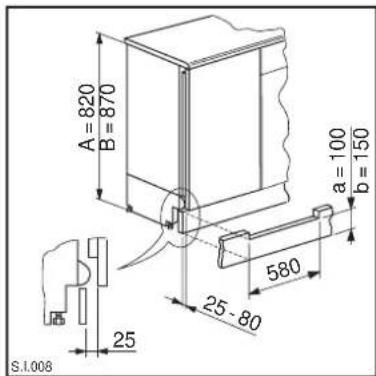

Montage de la plinthe 27

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs. Ces avertissements sont donnés pour votre sûreté et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Sûreté

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement.
  ■ Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
  ■ L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
  ■ Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

- Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.

Utilisation

■ Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.
■ Un produit décongelé ne doit jamais être recongelé.
■ Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
■ Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement. N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur.
- N'employez pour cela que la spatule en plastique livrée avec l'appareil. De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
■ N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.
■ N'utilisez jamais des objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.
■ En cas de panne, n'essayez pas de réparer l'appareil vous-même.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.
  ■ Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de

sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

- A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Protection de l'environnement

• Cet appareil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal.
  ■ Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

DESCRIPTION DE L'APPAREIL

①Balconnet beurre
②Balconnet avec étrier d'arrêt
③ Portebouteilles
④Orifice d'evacuation
⑤ Filtre d'entrée air
⑥ Bac à légumes
⑦Clayettes
⑧ Thermostat
⑨ Compartiment congélateur

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de "neuf".

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique, qui risquent d'endommager les finitions.

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt). L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;
• fréquence d'ouverture des portes;
• quantité d'aliments conservés;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Attention

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu.

Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil.

Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

■ n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;
■ couvrez les aliments, surtout s'ils sont aromatiques;
■ placez les denrées de façon à ce que l'air puisse circuler tout autour.

Congélation

Le compartiment basse température vous le reconnaissez à son sigle normalisé 4 étoiles 🐘. Il vous permet de congeler des denrées fraîches et de conserver des produits surgelés et congelés, d'un mois à un an, suivant la nature du produit.

Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal. Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur. Dans ce cas il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins sur la position de froid maximum.

Ramenez ensuite le thermostat sur la position désirée.

Attention

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Décongélation

Les aliments congelés ou surgelés doivent être décongelés avant leur utilisation, dans le compartiment réfrigérateur (viande, volaille, poissons, etc.) ou à température ambiante (pour les autres aliments), selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas, le temps de cuisson sera plus long.

La décongélation dans un four à micro-ondes est très rapide et vous permet ainsi d'éviter une altération des aliments et d'utiliser presque immédiatement les produits congelés.

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matière plastique s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Tablettes amovibles

Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets.

A cet effet procédez comme suit:

1. dégagez les balconnets en agissant dans le sens indiqué par les flèches.
2. Remontez les balconnets à la hauteur désirée.

Pour faciliter le nettoyage les balconnets supérieur et inférieur peuvent être aisément enlevés en agissant dans le sens indiqué par la flèche.

Conseils pour la réfrigération

Où placer les denrées?

1 Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

2 Viande (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

3 Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

■ le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique.

Ne congelez pas en une seule fois, de denrées fraîches dépassant la valeur indiquée sur la plaque signalétique de l'appareil;

■ le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;

■ les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;

■ les denrées à congeler doivent être enfermées dans des emballages imperméables de qualité alimentaire. Fermez soigneusement les paquets en éliminant les poches d'air. Enveloppez les denrées dans du papier d'aluminium ou de polyéthylène, en éliminant les bulles d'air et en fermant bien les paquets;

■ n'ouvrez pas la porte et ne placez pas de nouveaux produits à congeler pendant la congélation;

■ évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température;

■ ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater;

■ n'introduisez jamais de liquides ou d'aliments chauds;

■ ne remplissez jamais les récipients avec couvercle jusqu'au bord;
■ ne consommez pas certains produits tels que les bâtonnets glacés des leur sortie du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures;
■ indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

■ au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment ou le produit est acheté et le moment ou il est placé dans le compartiment congélateur;
■ ne jamais dépasser la date limite d'utilisation généralement marquée sur les paquets;
■ assurez-vous que l'emballage extérieur est intact. Dans le cas contraire le produit surgelé peut déjà être abîmé;
- il convient de faire très attention au moment de l'achat, car les aliments dégelés, même partiellement, ne peuvent être recongelés. Dans ce cas consommez-les dans les 24 heures;
- évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.

ENTRETIEN

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Dégivrage

Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à la partie inférieure de l'appareil où elle s'évapore sans intervention.

Nous vous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage (F) situé derrière le bac à légumes.

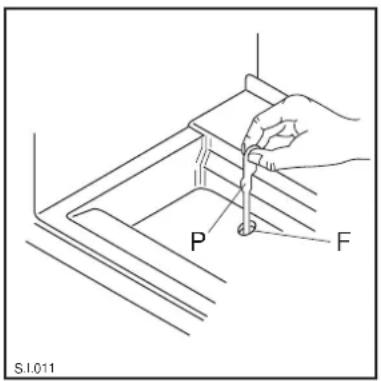

Utilisez à cet effet y bâtonnet (P) se trouvant dans l'orifice. On évitera ainsi que la niche contenant le bac à légumes ne se remplisse d'eau.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment.

Pour effectuer un dégivrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure;
4. une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place;
5. conservez la spatule pour toute utilisation future;
6. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
7. Après 2-3 heures de fonctionnement l'appareil est à nouveau prêt à la conservation des produits surgelés.

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L'élévation de température des denrées congelées peut diminuer leur durée de conservation.

Nettoyage périodique

L'appareil est équipé d'un filtre (1) monté à déclic et d'un orifice d'évacuation air (2) sur la grille d'aération; ils doivent toujours être nettoyés afin de garantir une bonne ventilation en partie arrière et un fonctionnement optimal de l'appareil.

Le filtre peut être enlevé de son emplacement et lavé avec de l'eau.

Pour effectuer cette opération, procédez comme suit:

1. Pressez en même temps sur les deux pommeaux (a) et (b);

2. tirez le filtre vers le bas;

3. retirez le filtre.

Pour remonter le filtre, effectuer les opérations dans le sens inverse.

La structure de l'appareil permet d'effectuer un nettoyage de la partie arrière située près du mur en utilisant également un aspirateur.

Pour effectuer cette opération, procédez comme suit:

1. Enlevez la plinthe (1);

2. démontez la grille d'aération (2);

3. sortez le cache (3) avec précaution en veillant à ce qu'il n'y ait pas de traces d'eau provenant du dégivrage.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. dévissez la vis de fixation du plafonnier;
2. décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance.

La puissance est indiquée sur le diffuseur.

Si l'appareil marche mal, il faut contrôler:

Dérangement	Remède
L'appareil ne fonctionne pas.	- L'appareil n'est pas mis en service; mettre l'appareil en service.- La fiche n'est pas branchée ou ne donne pas de contact; brancher la fiche secteur.- Le fusible a déclenché ou est défecteux; vérifier le fusible, remplacer le cas échéant.- La prise de courant est défectueuse; les dérangements du réseau électrique doivent être supprimés par votre électricien.
L'appareil refroidit trop fortement.	- La téperature est reglée trop bas; mettre temporairement le régulateur de téperature sur une téperature plus élevée.
Les aliments sont trop chauds.	- La téperature est mal réglée; veuillez consulter la section “Mise en service”.- La porte est restée ouverte trop longtemps; ne pas ouvrir la porte plus longtemps que nécessaire.- De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures; mettre temporairement le régulateur de téperature sur un réglage plus froid.- L'appareil se trouve à côte d'une source de chaleur; veuillez consulter la section “Emplacements”
L'éclairage intérieur ne fonctionne pas.	- La lampe est défectueuse; veuillez consulter la section “Changement de l'ampoule”.
Formation importante de givre dans l'appareil, éventuellement aussi au joint de porte	- Le joint de porte n'est pas étanche (après changement du sens d'ouverture de la porte); à l'aide d'un sèche-cheveux, réchauffer avec précaution le joint de porte aux endroits des fuites (pas plus chaud qu'env. 50°C). Remettre en même temps le joint de porte en forme à la main de manière à ce qu'il soit de nouveau en position correcte.
Après modification du réglage de téperature, le compresseur ne démarre pas immédiatement.	- Ceci est normal, il ne s'agit pas d'un dérangement; le compresseur se met en marche de lui même au bout d'un certain temps.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les surfaces de rangement.	- Le trou d'écoulement de l'eau de dégivrage est bouché; voir section “Dégivrage”.

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à droite et en bas.

i CARACTERISTIQUES TECHNIQUES

Les données techniques figurent sur la plaque signalétique situé sur le côté droite à l'intérieur de l'appareil.

Hauteur mm 815

Largeur mm 560

Profondeur mm 538

INSTALLATION

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté.

Cela dans le but d'éviter que des enfants puissent s'y renfermer et se mettre ainsi en danger de mort.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (classe T); +18°C et +38°C (classe ST); +16°C et +32°C (classe N); +10°C et +32°C (classe SN).

La classe d'appartenance est indiquée sur la plaque signalétique.

Pour l'encastrement rapportez-vous aux instructions relatives cijointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau.

Tolérance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Important

Il faut absolument brancher l'appareil à une prise de terre qui marche. C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents est pas respectée.

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 87/308 CEE 02/06/87 (Suppression des Interférences radio-électriques) et modifications successives;
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Préparation de la grille

Enlever la grille de l'appareil en la tirant vers soi avec les mains.

Ouverture de la porte à droite:

- enlevez le côté gauche (A) de la grille en le coupant de l'arrière.

Ouverture porte à gauche:

- enlevez le côté droit (B) de la grille en le coupant de l'arrière.

Procédez ensuite comme suit pour remettre la grille sur l'appareil:

- glissez la grille à la base de l'appareil puis appuyer sur les crochets (a) jusqu'au déclic.

N.B. Appliquez la grille après avoir fixé, avec les châssises, l'appareil dans la niche.

Réversibilité de la porte

Avant chaque opération débrancher la prise du câble d'alimentation de l'appareil.

Pour l'inversion opérer comme suit:

1. démonter la charnière supérieure (1) en soutenant la porte pour qu'elle ne tombe pas;

1. démonter la charnière inférieure (2);

2. extraire les bouchons (3) des trous (F) et les replecer dans les trous (F₁) sur le côté opposé;

3. remonter la charnière supérieure (1) sur le côté opposé, en bas (position A);

4. remonter la porte sur l'axe de la charnière (1) dans la position A;

5. introduire l'axe de la charnière inférieure démontée (2) dans le trou supérieur (G) de la porte, puis fixer la charnière en haut dans la position B.

Réversibilité de la porte du compartiment congélateur

1. Utilisez un tournevis pour décrocher le support (1), en appuyant sur le ressort à l'intérieur, puis pour l'extraire de son logement, en même temps que la porte;

1. enlevez le cache (2) et mettez-le de l'autre côté, dans l'ouverture qui est restée libre;
2. faites tourner la porte de 180°, retirez le support (1) et remontez-le de l'autre côté;
3. remontez la porte, en introduisant le pivot du haut et le support du bas (1), jusqu'à ce que ce dernier se bloque.

Pour assurer une bonne conservation des denrées, la porte est équipée d'un simple dispositif à ressort, qui lui permet de rester ouverte jusqu'au moment où on la referme bien.

Instructions pour l'encastrement

Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.

L'appareil peut aussi bien être introduit entre deux meubles (a) que comme composant terminal (b).

1. Fixez le panneau latéral à l'arrière à l'aide des équerres livrées à cet effet.

1. Glisser l'appareil dans la niche en l'appuyant contre la paroi du côté de la poignée, le fixer au plan de travail ou latéralment, en utilisant les boutonnières (E).

1. L'appareil est équipé de pieds régables; pour régler l'appareil à la hauteur souhaitée (870 mm max.), il est nécessaire d'agir sur les pieds placés aux quatre angles inférieurs.

1. Séparer les pièces A, B, C, D comme l'indique de la figure.

1. Poser la glissière (A) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

1. Fixer par encliquetage le couvercle (C) sur la glissière (A).

1. Ouvrir la porte de l'appareil et celle du meuble à 90° environ. Introduire l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de ∅ à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

1. Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales. A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

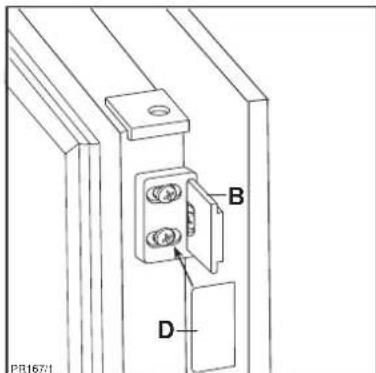

1. Fixer par encliquetage le couvercle (D) sur la glissière (B).

Montage de la plinthe

Important

Pour ne pas compromettre le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'aération originale.

■ Si l'encastrement de l'appareil correspond à une mesure A=820 mm et une hauteur de la plinthe d'une mesure a=100 mm, la plinthe peut être montée telle qu'elle est, sans modification. Il en sera de même dans le cas d'une mesure B=870 mm et de hauteur de la plinthe d'une mesure b=150 mm.

■ Si la hauteur de la plinthe est supérieure à a=100 mm, b=150 mm, la plinthe doit être découpée jusqu'à la moitié de la zone couverte par l'appareil, a=580 mm de largeur sur une hauteur restante de a=100 mm, b=150 mm.

■ Fixez la plinthe au bloc cuisine.

Important

La plinthe doit être positionnée à une distance minimum de 25 mm de la porte.

INHOUD
