Producttype	Koelkast
Merk	Electrolux
Model	ERU 13300
Afmetingen (H x B x D)	85 x 60 x 60 cm
Nettogewicht	35 kg
Koelkastvolume	250 L
Energielabel	A+
Jaarlijks energieverbruik	250 kWh
Nominaal vermogen	150 W
Voeding	220-240 V, 50 Hz
Type koeling	Statisch (handmatig ontdooien)
Binnenverlichting	Lamp
Aantal legplanken	4
Groentelade	1
Omkeerbare deur	Ja
Thermostaat	Mechanisch
Geluidsniveau	40 dB
Koelmiddel	R600a
Garantie	2 jaar
Onderdelen	Beschikbaar

Veelgestelde vragen - ERU 13300 ELECTROLUX

Hoe installeer ik mijn Electrolux ERU 13300 koelkast correct?

Plaats het apparaat op een vlakke ondergrond, uit de buurt van warmtebronnen en beschermd tegen vocht. Zorg voor voldoende ventilatie door de afstanden in de handleiding aan te houden. Laat het apparaat 2 uur rusten voordat u het aansluit.

Wat is de ideale temperatuur voor de koelkast?

De aanbevolen temperatuur ligt tussen 2°C en 5°C. Gebruik de thermostaat om aan te passen. Vermijd plotselinge temperatuurwisselingen voor een optimale bewaring.

Hoe ontdooi ik de koelkast?

Haal de stekker uit het stopcontact en verwijder de levensmiddelen. Laat de deur open staan om het ijs te laten smelten. Gebruik een doek om het water op te nemen. Gebruik nooit scherpe voorwerpen.

Wat te doen als de koelkast niet meer koelt?

Controleer of het apparaat is aangesloten en of de thermostaat niet op 0 staat. Maak de achterste ventilatieroosters schoon. Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe maak ik de binnenkant van de koelkast schoon?

Gebruik een zachte doek gedrenkt in lauw water en witte azijn. Spoel af met schoon water en droog. Gebruik geen schurende middelen. Laat de deur een paar minuten openstaan.

Waarom verzamelt zich water op de bodem van de koelkast?

Dit kan komen door een verstopt afvoergaatje. Maak het gaatje schoon met een wattenstaafje. Controleer ook de staat van de deurrubber.

Hoe verander ik de openingsrichting van de deur?

Draai de scharnieren los en keer de deur om. Volg de instructies in de handleiding. U heeft een kruiskopschroevendraaier nodig.

Welke voedingsmiddelen mogen niet in de koelkast worden bewaard?

Tropisch fruit (bananen, avocado's) en knolgewassen (aardappelen) moeten op een luchtige plek worden bewaard. Sommige kazen en aromatische kruiden verdragen vocht slecht.

Hoe kan ik het stroomverbruik verminderen?

Plaats het apparaat uit de buurt van warmtebronnen, stel een gematigde temperatuur in (4°C), open de deur alleen wanneer nodig en ontdooi regelmatig.

Waar vind ik onderdelen voor model ERU 13300?

De onderdelen zijn verkrijgbaar bij erkende dealers en servicecentra van Electrolux. Raadpleeg de website van het merk of neem contact op met de consumentenservice.

GEBRUIKSAANWIJZING ERU 13300 ELECTROLUX

Waarschuwingen en belangrijke adviezen 29

Beschrijving van het apparaat 30 Gebruik 31

Reiniging van de binnenkant 31

Ingebruikname 31

Temperatuurinstelling 31

Koelen van levensmiddelen 31

Invriezen van verse levensmiddelen 31

Bewaren van diepvriesprodukten 31

Ontdooien van ingevroren produkten 32

Ijslaatjes 32

De indeling van de koeler 32

Verplaatsen var deurvakken 32

Tips 33

Tips het koelen 33

Tips het invriezen 33

Tips het diepvriesprodukten 33

Onderhoud 34

Ontdooien 34

Periodieke reiniging 35

Extra reiniging 35

Geprolongeerd stilstand 35

Vervangen van de lamp 35

Storingen 36

Technische gegevens 36 Installatie 37

Plaats van opstelling 37

Elektrische aansluiting 37

Voorbereiding rooster 37

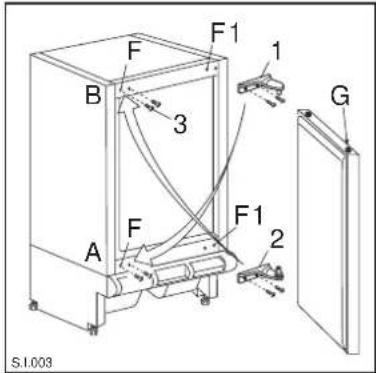

Omkeren deurdraairichting 38

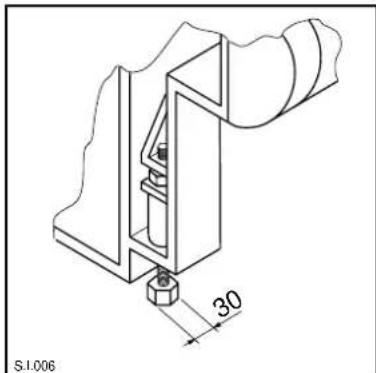

Omkeren draairichting deurtje 38

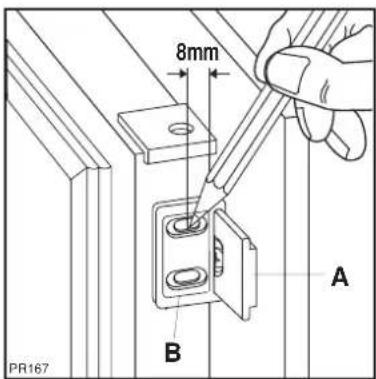

Inbouwaanwijzingen 38

Montage van de sokkel 40

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

• Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.
• Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.
• Laat het apparaat niet langdurig in direct zonlicht staan.
• Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.
• Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.
• Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
  ■ Laat inspectie- en/of herstelwerkzaamheden uitvoeren door ELECTROLUX SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE.

Gebruik

■ Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
- Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproduc-ten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
- De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
- Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

• Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

- Overtuig u er van dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: Als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

- Tijdens normaal gebruik worden de condensor en de compressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de speciale afbeelding.

Attentie: zorg ervoor dat de ventilatieopeningen tijdens gebruik niet worden afgedekt.

- Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

- Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de stekker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

• Belangrijk: Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat moet niet weggegooid worden samen met het huisvuil of met gesloopte apparaten. Vermijden dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de zone van de warmtewisselaar. Inlichtingen over ophaaldiensten kunnen worden verschaft door de gemeentelijke autoriteiten.
• De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

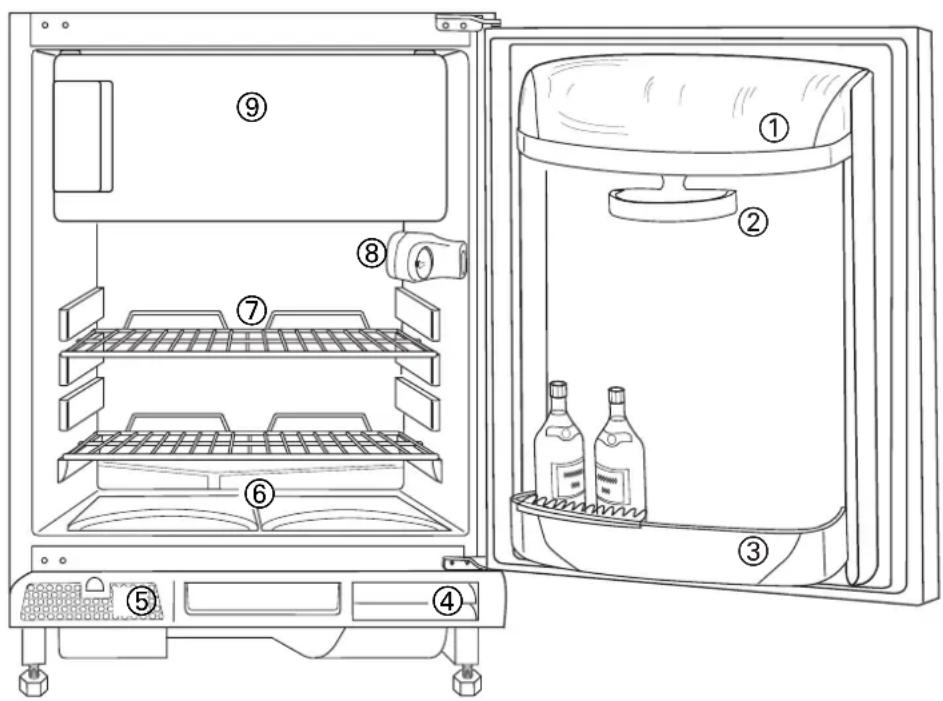

① Botervak
② Deurvak met beugel
③ Flessenrek
④ Opening luchtafvoer
⑤ Luchttoever filter
⑥ Groentenladen
⑦ Levensmiddelen rekken
⑧ Thermostaat
⑨ Het diepvriesvak

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Ingebruikname

Steek de steker in de wandkontaktdoos.

Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand).

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien.

Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

de kamertemperatuur;

de frequentie waarmee de deuren geopend worden; de hoeveelheid levensmiddelen in de kast;

de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de middenstand te draaien.

De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Attentie

Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooiing kan plaatsvinden; hierdoor spaart u tevens energie.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

■ plaats geen warme of dampende spijzen of dranken in de koelruimte;
■dek vooral sterk geurend voedsel af of verpak het;
■ plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren.

Invriezen van verse levensmiddelen

In het *diepvriesvak kunt u verse levensmiddelen invriezen en diepvriesprodukten bewaren.

Voor het invriezen kunt u de thermostaatknop op de gebruikelijke stand laten staan.

Wilt u sneller invriezen, dan dient u de thermostaatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak echter beneden 0°C dalen. In dat geval dient u de knop op een minder koude stand te draaien.

Bewaren van diepvriesprodukten

Indien u de koelkast voor het eerst in gebruik neemt of haar weer gebruikt na een periode van stilstand, dient u de thermostaatknop op de koudste stand te draaien. Plaats vervolgens de diepvriesprodukten na twee uur in de kast en draai de thermostaat terug naar de gebruikelijke stand.

Belangrijk

Open de vriesvakdeur niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvriesprodukten in korte tijd te konsumeren (een temperatuurstijging verkort de houdbaarheidsduur van de produkten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 12 uur) en het vriesvak vol is.

Ontdooien van ingevroren produkten

De diepvriesprodukten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien.

Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk iets langer zijn.

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd. Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken.

De indeling van de koeler

De rekken zijn naar verschillende hoogten verplaatsbaar. Trek ze daartoe een stukje naar voren en kantel ze omlaag.

De ruimte tussen de deurvakken kan naar behoefte aangepast worden.

Ga daartoe als volgt te werk:

1. trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt.
2. Verplaats daarna het vak naar de gewenste hoogte.

Voor een goede schoonmaakbeurt kan het bovenste deurvakje verwijderd worden door het in de richting van de pijl (zie Fig.) te schuiven, waarna het weer op zijn plaats gezet wordt.

Enkele praktische tips:

Gekookt voedsel, koude schotels enz.:

kunnen, goed afgedekt, op elk rooster geplaatst worden.

Vlees (alle soorten): wordt in plàstic zakjes zien plaat boven de groentelade geplaatst.

Bewaar vlees niet langer dan één of twee dagen.

Fruit en groente: worden schoongemaakt ntelade(n) gelegd.

Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie verpakt.

Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Bewaar niet-luchtdicht verpakte bananen, aardappelen, uien of knoflook niet in de koelkast.

Tips het invriezen

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het "typeplaatje";
  ■ het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;
  ■ vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in;
  ■ verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien;
  ■ verpak de levensmiddelen in aluminium- of kunststoffolie. Sluit de pakjes goed en luchtdicht af;
  ■ zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;
  ■ mager voedsel is ingevroren langer houdbaar dan vet voedsel; ook zout verkort de houdbaarheid;
  ■ vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;
  ■ schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt kontroleren;
  ■plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

Tips het diepvriesprodukten

Neem de volgende regels in acht:

■ kontroleer dat de diepvriesprodukten in de winkel op de juiste wijze bewaard worden;
■ breng de diepvriesprodukten na aankoop zo snel mogelijk over naar het vriesvak; open de deur altijd zo weinig en zo kort mogelijk.
■ Wees heel voorzichtig bij aankoop van diepvriesprodukten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.
■ Noteer de fabrikatiedatum en respekteer de vervaldatum van de fabrikant.

ONDERHOUD

Neem voor iedere handeling altijd eerst de steker uit de wandkontaktdoos.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.

Ontdooiing

Het ijs dat zich op de achterwand van het koeldeel vastzet wordt telkens als de kompressormotor stilstaat automatisch ontdooid. Het dooiwater wordt via een speciale goot naar een verzamelbak aan de onderkant van het apparaat gevoerd, waar het vervolgens uit verdampt.

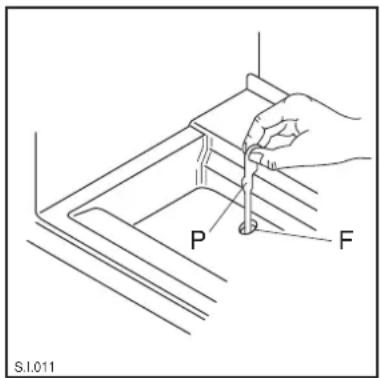

Wij adviseren u het afvoergaatje (F) dat zich onder de groentelade bevindt van tijd tot tijd van het dooiwater te ontdoen. U kunt dit doen door de groentelade eruit te halen en het speciale "reinigingsstaafje" (P) dat bij het apparaat inbegrepen is te gebruiken om het gaatje door te prikken. Op die manier voorkomt u dat het vak waar de groentelade inzit volloopt met water.

In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt.

Gebruik hiervoor de meegeleverde plastic spatel. Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de steker uit het stopkontakt;

2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;

3. laat de deur openstaan en plaats een teiltje op het onderste rek van het koelkastvak onder het afvoergaatje, haal de dop van de afvoer (zie figuur);

4. droog na het ontdooien het vriesvak zorgvuldig en sluit het gaatje weer af met de dop.

5. Bewaar de schraper zodat u hem opnieuw kunt gebruiken.

6. Draai de thermostaatknop in de gewenste stand of steek de steker weer in het stopkontakt.

7. Na twee of drie uur kunt u de diepvriesprodukten weer terugplaatsen.

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesprodukten kan hun houdbaarheidsduur verkorten.

Periodieke reiniging

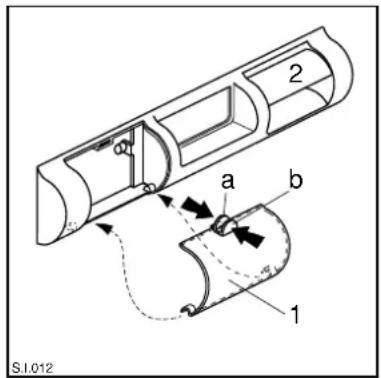

Het apparaat is voorzien van een vastgeklikt filter (1) en van een luchtafvoer (2) op het ventilatierooster, die regelmatig schoongemaakt moeten worden zodat een goede ventilatie aan de achterzijde gegarandeerd wordt en het apparaat optimaal kan functioneren.

U kunt het filter verwijderen en met water reinigen.

Hiervoor gaat u als volgt te werk:

1. met uw vingers tegelijk op de twee knopjes (a) en (b) drukken;
2. het filter naar beneden draaien;
3. het filter verwijderen.

In omgekeerde volgorde te werk gaan om het filter te monteren.

Extra reiniging

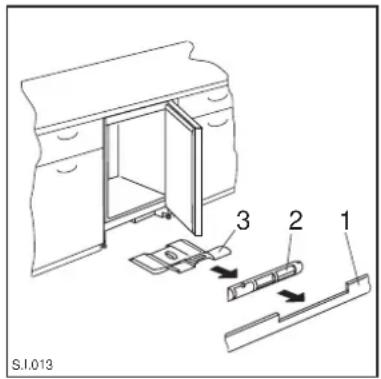

Het apparaat is zo gebouwd dat u de achterzijde bij de muur kunt reinigen, eventueel met behulp van een stofzuiger.

1. De sokkel (1) verwijderen;
2. het ventilatierooster (2) demonteren;
3. het carter (3) voorzichtig verwijderen, let erop dat er geen druppels dooiwater aanwezig zijn.

Tijdelijk buiten gebruik stellen

Tijdens de periodes waarin het apparaat niet gebruikt wordt, de volgende aanwijzigen opvolgen:

• de steker uit de wandcontactdoos halen;
• alle levensmiddelen verwijderen,
• het apparaat laten ontdooien en de
• binnenwanden en accessoires schoonmaken;
• de deuren op een kier laten staan zodat er geen onaangename geuren ontstaan.

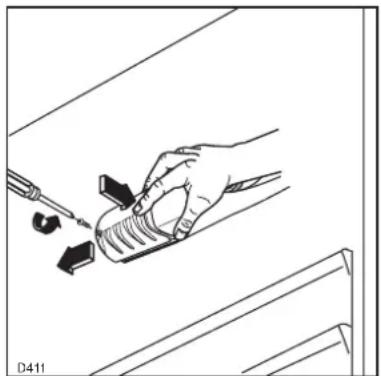

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze bereikbaar:

1. Schroef het afschermkapje los;
2. verwijder het losse deel door er lichte druk op uit te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen.

Het vermogen is op het afschermkapje aangegeven.

Indien het apparaat niet goed funktioneert, kontroleer dan:

Storing	Verhelpen
Apparaat wrkt niet.	- Apparaat is niet aangezet; apparaat aanzetten.- Stekker zit niety in het stop-contact of zit los; stekker in stop contact teken.- Zekering is los of kapot; zekering controleren, eventueel vernieuwen.- Stopcontact is kapot; storingen in het lichtnet door Uw electrovakman laten verhelpen.
Apparaat koelt te sterk.	- Temperatuur is te laag ingesteld; temperatuurregelaar tijdelijk op een hogere stand zetten.
De levensmiddelen zijn te warm.	- Temperatuur is niet juist ingesteld; zie hoofdstuck “Ingestbruikname”.- Deur heeft te lang opengestaan; deur slechtszo lang open laten als notig is.- In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen; temperatuurregelaar op een koudere stand zetten.- Het apparaat staat naast een warmtebron; zie hoofdstuk “Platats van opstelling”.
Binnenverlichting werkt niet.	- Lamp is kapot; zie hoofdstuk “Vervangen van de lamp”.
Sterke rijpvorming in het apparaat, eventueel ook aan de deurafdichting.	- Deurafdichting is lek (eventueel na het verwisselen van de deuraanslag); op de ondichte plaatsen de deurafdichting voorzichtig met een föhn® verwarmen (niet heter dan ca. 50°C). Tegelijkertijd de verwarmde deurafdichting met de hand zo in vorm trekken dat hij weer helemaal sluit.
Na het wijzigen van de temperatuurinstelling start de compressor niet direct.	- Dit is normaal, het betreft geen storing; de compressor start na enige tijd automatisch.
Water op de bodem van de koelruimte of op de planken.	- Ontdooiwaterafvoer is verstopt; zie hoofdstuk “Het Ontdooien”.

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan onze service-afdeling.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich rechtsonder aan de binnenzijde van het apparaat bevindt.

TECHNISCHE GEGEVENS

Het typeplaatje met de technische gegevens vindt u aan de rechter binnenzijde van het apparaat.

Hoogte mm 815

Breedte mm 560

Diepte mm 538

INSTALLATIE

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, onbruikbaar te maken.

Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.

De beste resultaten worden bereikt met een ruimtetemperatuur tussen +16°C en +32°C (N-Klasse), of tussen +10°C en +32°C (SN-Klasse).

De klasse staat op het typeplaatje vermeld.

Zie voor inbouw de betreffende aanwijzingen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

Belangrijk

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal driaderig snoer, geschikt voor een geaard stopcontact.

Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Attentie

Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

CE Dit apparaat voldoet aan de volgende EU- richtlijnen:

• 73/23 EG -richtlijn van 19/02t73 (Laagspanning) en opeenvolgende wijzingen;
• 87/308 EG-richtlijn van 02/06/87 (Radio-ontstoring) en opeenvolgende wijzingen;
• 89/336EG-richtlijn van 3/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.

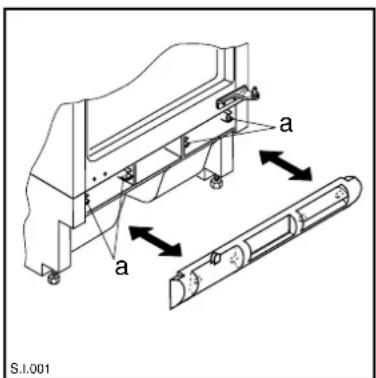

Voorbereiding rooster

Het rooster van het apparaat verwijderen door het met twee handen naar u toe te trekken.

Deuropening rechts:

- De linkerkant (A) van het rooster vanaf de achterzijde afsnijden.

Deuropening links:

- De rechterkant (B) van het rooster vanaf de achterzijde afsnijden.

Het rooster als volgt opnieuw op het apparaat plaatsen:

- het rooster tegen de basis van het apparaat houden en op de haakjes (a) drukken totdat het vastklikt.

Omkeren deurdraairichting

Neem, voor het uitvoeren van de handelingen, de steker van het apparaat uit de wandcontactdoos.

Voor het wijzigen van de deurdraairichting als volgt te werk gaan:

1. Draai het bovenscharnier (1) los en ondersteun de deur zodat hij niet valt;
2. draai het onderscharnier (2) los;
3. de doppen (3) uit de gaten (F) verwijderen en in de gaten (F₁) aan de tegenovergestelde kant steken.
4. het bovenscharnier (1) aan de onderkant van de tegenovergestelde zijde monteren (positie A);
5. de deur op de scharnierpin (1) plaatsen in positie (A).
6. de pin van het gedemonteerde onderscharnier (2) steken in het bovengat (G) van de deur en vervolgens het scharnier bovenaan bevestigen in positie (B).

Inbouwaanwijzingen

De afmetingen van de nis moeten overeenkomen met de afmetingen uit de tekening.

Het apparaat kan tussen twee kasten geplaatst worden of als eindmeubel.

Omkeren draairichting deurtje

1. Maak het steunstukje (1) los door met een schroevedraaier op de binnenveer te drukken en verwijder het tegelijkertijd met het deurtje;

1. verwijder naaf (2) en monteer haar aan de andere kant op het vrijgekomen gaatje;
2. draai het deurtje 180° om, verwijder het steunstukje (1) en monteer het aan de andere kant;
3. Monteer het deurtje door bovenstift en steunstukje (1) op hun plaats te schuiven tot ze geblokkeerd worden.

Om de houdbaarheid van de levensmiddelen te verzekeren is het deurtje voorzien van een eenvoudige veerinstallatie, waardoor het deurtje open blijft staan tot u het niet goed dichtdrukt.

1. Het zijpaneel aan de achterkant bevestigen met de bijgeleverde beugeltjes.

1. Schuif het apparaat in de nis met de zijkant waar de deur opent, tegen de wand van de nis. Bevestig het apparaat aan het werkblad of aan de niswand. Breng het afdichtprofiel tussen nis en apparaat aan.

1. Het apparaat is voorzien van verstelbare voeten; u brengt het apparaat op de gewenste hoogte (max. 870 mm.) door de voeten in de vier onderhoeken te verstellen.

1. Onderdelen A, B, C, D scheiden zoals u in de tekening ziet.

1. Geleider (A) tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

1. Afdekking (C) op geleider (A) vastklikken.

1. De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (B) in geleider (A) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. De ijzers weghalen en gaten van ∅ 2 mm. boren op een afstand van 8 mm. van de buitenrand van de deur. Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

1. Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten. Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

1. Afdekking (D) op geleider (B) vastklikken.

Montage van de sokkel

Belangrijk

Het originele ventilatierooster dient gebruikt te worden opdat de functionaliteit van het apparaat niet belemmerd wordt.

- In geval van max. ruimte A = 820 mm en sokkelhoogte a = 100 mm. kan de sokkel zondermeer gemonteerd worden. Dit is ook het geval indien de max. ruimte van de hoogte B= 870 mm en de sokkelhoogte b= 150 mm. bedraagt. - Als de sokkelhoogte meer bedraagt dan a=100 mm, b=150 mm moet de sokkel totaan de helft van de bedekte zone van het apparaat afgesneden/afgezaagd worden, op een breedt van 580 mm op een overblijvende hoogte van a=100mm, b=150 mm.

■ De sokkel aan de keuken bevestigen.

Belangrijk

De sokkel moet op een afstand van tenminste 25 mm van de deur geplaatst worden.
